Type de produit	Lampe de travail LED sur trépied
Marque	PowerSmith
Modèle	PWLD140T
Alimentation	120 V~, 60 Hz, 110 W
Luminosité	14 000 Lumens
Température de couleur	5000 K (blanc brillant)
IRC	> 80
Indice de protection	IP65
Longueur du câble	3 m (18/3 SJTW)
Hauteur du trépied	71 - 152 cm
Poids net	5 kg
Nombre de têtes	2
Inclinaison des têtes	30° vers le bas, 90° vers le haut
Interrupteur	Marche/arrêt individuel par tête
Matériau du trépied	Métal avec verrous à levier
Pied	En forme de H, avec poignée de transport
Type de lentille	Lentille en verre ou polycarbonate (non spécifié)
Garantie	5 ans (défauts matériels et main-d'œuvre)
Certifications	ETL (États-Unis et Canada)
Contenu du carton	2 têtes de lampe, pied avec poignée, trépied, manuel
Entretien	Nettoyer les lentilles avec un nettoyant non abrasif
Réparabilité	Pièces détachées disponibles via service après-vente

FOIRE AUX QUESTIONS - PWLD140T PowerSmith

Quelle est la puissance de la lampe PowerSmith PWLD140T ?

La lampe a une puissance de 110 W sous 120 V~, 60 Hz.

Quelle est la luminosité maximale ?

Elle produit 14 000 Lumens avec une température de couleur de 5000 K (blanc brillant).

Comment régler la hauteur du trépied ?

Déverrouillez les leviers (C1, C2), soulevez les poteaux centraux (D1, D2) à la hauteur souhaitée (max 152 cm), puis verrouillez les leviers.

Comment orienter les têtes de la lampe ?

Desserrez les boutons de verrouillage latéral (4), inclinez la tête de 30° vers le bas à 90° vers le haut, puis resserrez.

Puis-je utiliser la lampe en extérieur ?

Oui, elle est classée IP65 (protégée contre les jets d'eau) et doit être utilisée avec une prise GFCI et une rallonge extérieure appropriée.

Comment allumer/éteindre chaque tête ?

Chaque tête possède un interrupteur individuel (5) à l'arrière : appuyez une fois pour allumer, une seconde fois pour éteindre.

Quel entretien nécessite la lampe ?

Nettoyez régulièrement les lentilles avec un nettoyant non abrasif. Ne pas utiliser de nettoyeur haute pression.

La lampe est-elle garantie ?

Oui, une garantie limitée de 5 ans couvre les défauts de matériaux et de main-d'œuvre. Appelez le 888-552-8665 pour assistance.

Puis-je remplacer les LED ?

Les LED sont intégrées et non remplaçables par l'utilisateur. En cas de panne, contactez le service après-vente.

Quels accessoires sont inclus ?

Le carton contient 2 têtes de lampe, un pied avec poignée, un trépied et un manuel d'utilisation.

MODE D'EMPLOI PWLD140T PowerSmith

Manuel d'utilisation

Manual del operario

The images are for illustration purpose only. Actual product may vary for different models Les images sont à titre d'illustration seulement. Le produit réel peut varier pour différents modèles Las imágenes son sólo para fines ilustrativos. El producto real puede variar para diferentes modelos

English

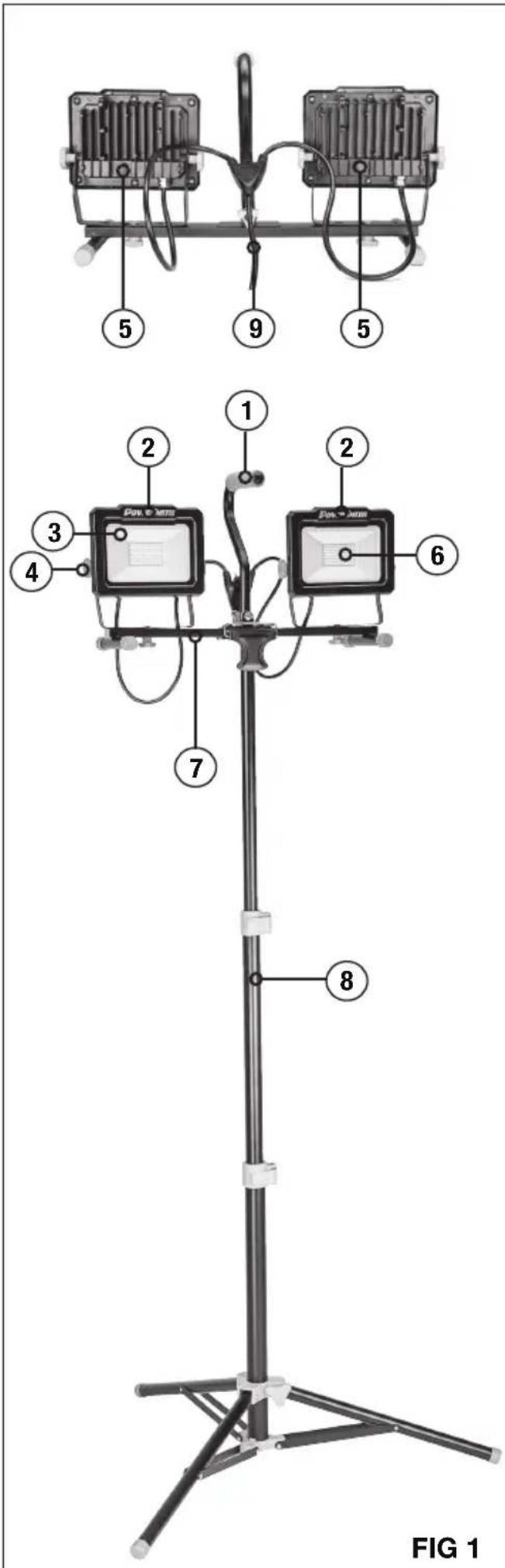

5 9 5 1 2 2 3 4 7 6 8 FIG 1

1. Poignée de transport
2. Têtes de la lampe de travail
3. Lentille
4. Bouton de verrouillage latéral
5. Interrupteur de marche/arrêt
6. DEL
7. Pied en forme de H
8. Tripode
9. Cordon d'alimentation

OUVERTURE DE L'EMBALLAGE ET CONTENU

IMPORTANTE! Grâce à des techniques modernes de production de masse, il est peu probable que la produit est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner la produit jusqu'à ce que les parties ont été remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des blessures graves.

CONTENU DE CARTON DE PIÈCES EN VRAC

Description Quan

Têtes de la lampe de travail 2

Pied et poignée 1

Tripode 1

Manuel d'utilisation 1

SPÉCIFICATIONS

Puissance évalué .....120 V \~, 60 Hz, 110 W

Luminosité .... 14 000 Lumens

Température de couleur ..... .5000K, brillant Blanc

IRC > 80

Cote IP 65

Cordon 3 m,18/3 SJTW

Hauteur du Trépied.... 71 - 152 cm

Poids net 5 kg

SYMBOLOGIE

SYM-BOLE	DESCRIP-TION	SYM-BOLE	DESCRIPTION
V	Voltage		Courant alternatif
A	Ampères		Symbole d'avertissement de sécurité et de précautions
Hz	Hertz		Lire le manuel d'utilisation
W	Watts		Pas de mise en décharge avec les ordures ménagères
LM	Lumens	Intertek	Liste ETL pour les États-Unis et le Canada

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

LISEZ ET ASSIMILEZ TOUS LES AVERTISSEMENTS, MISES EN GARDE ET INSTRUCTIONS D'UTILISATION avant de vous servir de cet équipement. Sinon vous risquez commotion électrique, début d'incendie et/ou blessures.

AVERTISSEMENT : RISQUE DE CHOC

ÉLECTRIQUE. Ne pas utiliser avec une rallonge électrique près de l'eau ou à un endroit où l'eau peut s'accumuler. Garder la lampe de travail à au moins 4,8 m (16 pi) des piscines et des spas. Garder les fiches et prises de courant au sec. N'utiliser que des rallonges électriques à trois fils avec les fiches et prises de courant mises à la terre

• Un disjoncteur de fuite de terre doit être fourni sur les circuits ou les prises de courants utilisés pour cette lampe de travail pour emplacement mouillé. Les embases de connecteur sont dotées d'une protection de fuite à la terre et peuvent être utilisées pour cette mesure de sécurité.
• N'utiliser qu'avec des cordons prolongateurs prévus pour un usage extérieur, comme ceux des types suivants : SW, SW-A, SOW, SOW-A, STW, STW-A, STOW, STOW-A, SJW, SJW-A, SJOW, SJOW-A, SJTW, SJTW-A ou SJTOW, SJTOW-A.
• Ne pas regarder directement une lampe allumée pour éviter des lésions oculaires.
• Garder toujours la lampe de travail à l'écart de toute surface ou tout matériel inflammable.
• Avant d'utiliser la lampe de travail, vérifier toujours qu'il n'y a pas de pièces endommagées ou usées. Les pièces brisées compromettront le bon fonctionnement de la lampe de travail. Remplacer ou réparer immédiatement les pièces endommagées ou usées. Si des réparations sont nécessaires, consulter un électricien professionnel.
• Ne pas utiliser de laveuse à pression pour nettoyer cet article.
• Ne pas modifier la lampe de travail de quelque façon que ce soit. Toute modification non autorisée peut compromettre la fonction et/ou la sécurité et affecter la vie utile du produit. Cette lampe de travail a été conçue pour des applications particulières.
• Ranger la lampe de travail dans un lieu sûr, hors de portée des enfants. L'inspecter pour vous assurer qu'elle est en bon état avant de la ranger ou de la réutiliser.
  Ce produit peut vous exposer au plomb et à d'autres produits chimiques reconnus par l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres problèmes de reproduction. La-ver-vous les mains après usage. Pour plus d'informations veuillez www.P65Warnings.ca.gov.

ProPosition 65 DE IÉtat DE CaliforniErtissEMEnt :

INSTRUCTIONS DE MONTAGE

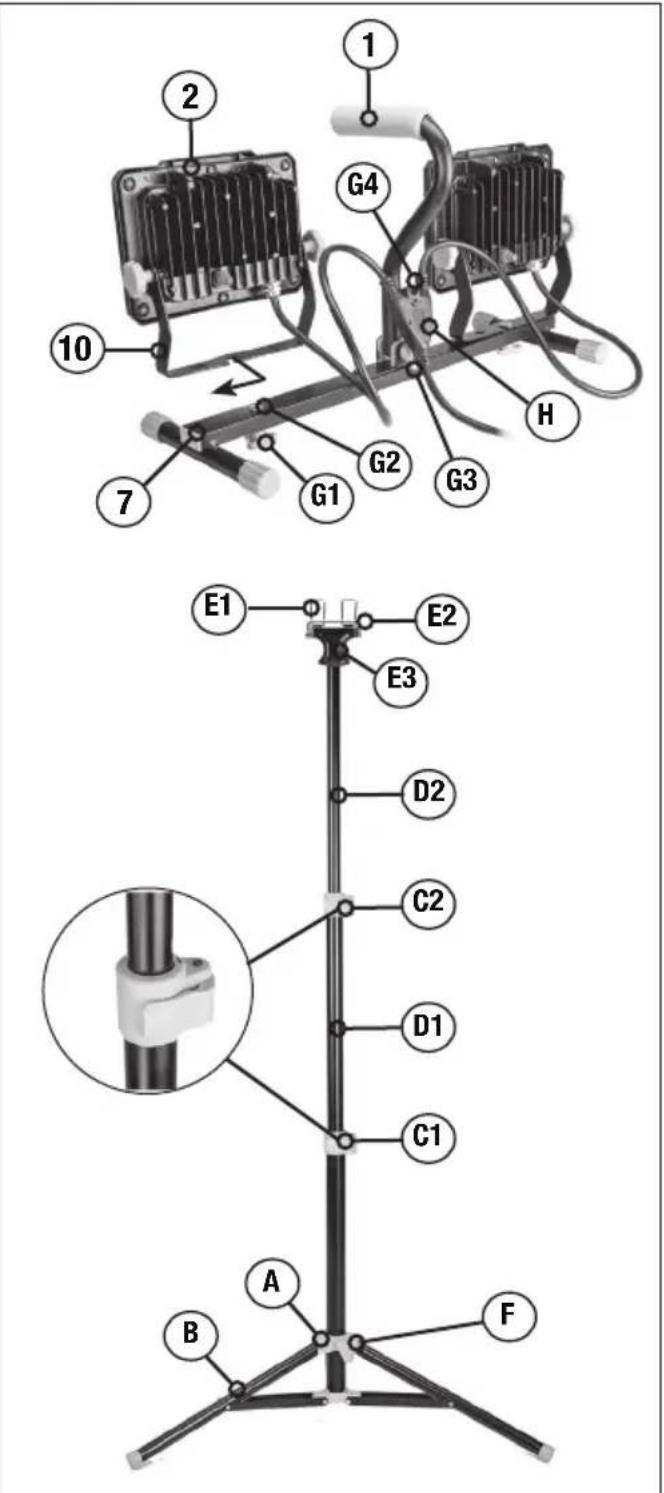

FIXATION DES TÊTES DE LA LAMPE DE TRAVAIL AU PIED (FIG 2)

1. Placer le pied (9) sur une surface plane.
2. Tournez la poignée de transport (1) vers le haut. Serrer le bouton de verrouillage de la poignée (G3) pour le fixer en place.
3. Installez une tête de lumière de travail (2) sur le pied (7) en glissant et en positionnant le support en forme de U (10) sous le capuchon du boulon (G2) comme illustré sur la figure 2. Serrez le bouton de verrouillage (G1) pour sécuriser le travail Tête légère en place. Répétez la procédure sur la deuxième tête de lumière de travail.
4. Accrochez le séparateur de câble d'alimentation (H) au crochet (G4).

INSTALLATION ET RÉGLAGE DU TRÉPIED (FIG 2)

1. Desserrer le bouton de verrouillage du tripode (F).
2. Enfoncer le connecteur des pattes (A) jusqu'à ce qu'elles soient (B) complètement allongées, puis resserrer fermement le bouton de verrouillage (F).
3. Régler la hauteur du tripode en déverrouillage des verrous de levier (C1, C2) et en soulevant les poteaux centraux (D1, D2)) du tripode. verrouillez les verrous du levier lorsque le tripode atteint la hauteur désirée.

ReMARQUe: La hauteur maximale du tripode est de 152 cm.

FIXATION DE LA LAMPE DE TRAVAIL AU TRIPODE (FIG 3)

1. Placer l'ensemble de lampe de travail sur le dessus du trépied.
2. Utiliser le système de verrouillage de support (E1, E2 et E3) pour fixer l'ensemble de la lampe de travail sur le trépied comme représenté sur la figure 3.

ReMARQUe: Assurez-vous que les deux supports de ver-rouillage (E1) sur la plaque métallique surélevée au milieu du pied.

ATTENTION :

• Gardez les parties métalliques de la lumière à l'écart de toute source d'alimentation sous tension.
• Avant d'installer et d'entretenir la lampe, débranchez-la de la source d'alimentation pour éviter tout choé électrique.
• L'installation et l'utilisation de la lumière dans des environnements difficiles peuvent raccourcir sa durée de vie et / ou endommager la lumière.
• Conservez la lumière à l'écart de toute substance corrosive et nettoyez-la uniquement avec un chiffon sec et un nettoyant non abrasif.
• Pour assurer la sécurité des personnes, assurez-vous que la lumière est montée fermement et solidement lorsqu'elle est installée en hauteur.

FONCTIONNEMENT

RÉGLAGE DE LA DIRECTION DU FAISCEAU LUMINEUX

La tête de la lampe de travail peut être basculée à la verticale jusqu'à un angle de 30 degrés vers le bas ou de 90 degrés vers le haut.

Pour régler la direction du faisceau lumineux, desserrer les boutons de verrouillage latéral (4-FIG 1). Régler la tête de la lampe de travail à la position désirée, puis resserrer les boutons.

INTERRUPTEUR DE MARCHE/ARRÊT

Chacune des têtes de la lampe de travail est dotée d'un interrupteur de marche/arrêt (5-FIG 1) situé à l'arrière de la lampe de travail. Enfoncer l'interrupteur une fois pour allumer la lampe de travail et l'enfoncer une seconde fois pour l'éteindre. Éteindre toujours la lampe de travail avant de la débrancher.

ENTRETIEN

AVERTISSEMENT : S'assurer toujours as lampes est débranchée et qu'elle a complètement di avant de tenter de la nettoyer.

Votre lampe de travail exige très peu de soin et d'entretien. Nettoyer simplement les lentilles régulièrement avec un nettoyant non abrasif. Entretenir le pied de la même manière.

GARANTIE

Ce produit est garanti exempt de défauts dus au matériaux et à la main d'œuvre pendant 5 ans à compter de sa date d'achat. Cette garantie limitée ne couvre pas l'usure normale ni les détériorations ou dommages dus à négligence, utilisation anormale ou accident. L'acheteur d'origine est couvert par cette garantie mais elle n'est pas transférable. Avant de renvoyer votre l'produit au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions possibles.

LIGNE D'ASSISTANCE

Pour vos questions sur ce produit ou un autre de PowerSmith™, veuillez utiliser en Amérique du Nord ce numéro d'appel sans frais: 888-552-8665.

Ou visitez notre site web:

www.powersmithproducts.com

PIEZAS DE PRODUCTOS DESTACADOS

CONSULTe LA FIGURA 1
