MOTOTRBO XPR 7000e - Radio MOTOROLA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MOTOTRBO XPR 7000e MOTOROLA au format PDF.
| Type de produit | Radio bidirectionnelle numérique professionnelle |
| Marque | Motorola |
| Modèle | MOTOTRBO XPR 7000e |
| Alimentation | Batterie rechargeable Lithium-Ion (charge initiale de 14 à 16 heures) |
| Poids (avec batterie standard) | Environ 300 g |
| Dimensions (H x L x P) | Environ 130 x 60 x 40 mm |
| Affichage | Écran LCD avec icônes d'état |
| Boutons et commandes | Bouton Marche/Arrêt/Volume, sélecteur de canal, touche PTT, 3 boutons latéraux programmables, 2 boutons avant programmables, bouton d'urgence, clavier, navigation à quatre directions, touche Menu/OK, touche Précédent/Accueil |
| Voyant DEL | DEL multicolore (rouge, vert, jaune) avec différents clignotements pour indiquer l'état |
| Connecteur accessoire | Connecteur universel pour accessoires |
| Microphone et haut-parleur | Microphone intégré et haut-parleur intégré |
| Antenne | Antenne amovible, type approuvé par Motorola Solutions |
| Fonctions principales | Communication bidirectionnelle, sélection de canal, émission d'urgence, balayage, mode muet, surveillance de canal, itinérance, données |
| Sécurité | Conforme aux normes d'exposition aux radiofréquences (RF). Lire le guide de sécurité avant utilisation. |
| Entretien et nettoyage | Nettoyer avec un chiffon doux légèrement humide. Ne pas utiliser de solvants ni de produits abrasifs. |
| Pièces détachées et réparabilité | Batterie, antenne, accessoires disponibles auprès de Motorola Solutions. |
| Contenu de la boîte | Radio, batterie, antenne, guide de référence rapide |
| Certifications | Conforme aux réglementations d'Industrie Canada et FCC (États-Unis) |
FOIRE AUX QUESTIONS - MOTOTRBO XPR 7000e MOTOROLA
Questions des utilisateurs sur MOTOTRBO XPR 7000e MOTOROLA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio au format PDF gratuitement ! Retrouvez votre notice MOTOTRBO XPR 7000e - MOTOROLA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MOTOTRBO XPR 7000e de la marque MOTOROLA.
MODE D'EMPLOI MOTOTRBO XPR 7000e MOTOROLA
Guide de référence rapide
Ce guide de référence rapide décrit le fonctionnement de base de la radio. Vérifiez auprès de votre revendeur ou de l'administrateur de votre système si votre radio a été personnalisée pour répondre à vos besoins spécifiques.
Pour plus de détails et de renseignements sur le fonctionnement, consultez le guide d'utilisation suivant :
Guide d'utilisation MN008328A01
Information sur la sécurité importante
Guide sur la sécurité du produit et l'exposition aux radiofréquences des radios bidirectionnelles portatives
Sécurité du produit et respect des normes relatives à l'exposition aux radiofréquences
MISE EN GARDE :
Avant d'utiliser ce produit, lisez les instructions de fonctionnement pour une utilisation sécuritaire figurant dans la brochure sur la sécurité et l'exposition aux radiofréquences fournie avec votre radio.
ATTENTION!
Cette radio doit être utilisée à des fins professionnelles
uniquement. Avant d'utiliser la radio, lisez le Guide sur la sécurité du produit et l'exposition aux radiofréquences des radios bidirectionnelles portatives, qui contient d'importantes instructions de fonctionnement pour une utilisation sécuritaire et des informations sur l'exposition aux fréquences radioélectriques, dans le but d'assurer votre conformité aux normes et règlements en vigueur.
Toute modification apportée à cet appareil sans l'autorisation explicite de Motorola Solutions peut annuler l'autorisation d'utiliser l'appareil.
Selon la réglementation d'Industrie Canada, cet émetteur radio ne peut être utilisé qu'avec une antenne dont le type et le gain maximal (ou minimal) sont approuvés par Industrie Canada pour cet émetteur. Afin de limiter les interférences radio pour les autres utilisateurs, le type et le gain de l'antenne doivent être choisis de façon à ce que la puissance isotrope rayonnée équivalente (p.i.r.e) ne soit pas plus forte qu'il ne le faut pour établir la communication.
Cet émetteur radio a été approuvé par Industrie Canada pour utilisation avec une antenne approuvée par Motorola Solutions offrant le gain maximal autorisé et l'impédance requise pour le type d'antenne indiqué. Il est strictement interdit d'utiliser avec cet appareil tout type d'antenne ne figurant pas dans cette liste et présentant un gain supérieur au maximum indiqué pour le type.
Droits d'auteur des logiciels
Les produits Motorola Solutions décrits dans ce manuel peuvent inclure des logiciels Motorola Solutions protégés en vertu de la loi sur le droit d'auteur enregistrés dans des mémoires à semi-conducteurs ou dans d'autres supports. Les lois du Canada, des États-Unis et d'autres pays protègent, au nom de Motorola Solutions, certains droits exclusifs relatifs aux logiciels, notamment les droits exclusifs de copie et de reproduction sous toute forme que ce soit des logiciels protégés par la loi sur le droit d'auteur.
Par conséquent, la loi sur le droit d'auteur protégeant tout logiciel de Motorola Solutions inclus avec les produits Motorola Solutions décrits dans ce manuel interdit toute copie, reproduction, modification, ingénierie à rebours ou distribution de ces logiciels sans l'autorisation écrite expresse de Motorola Solutions. De plus, l'achat de produits Motorola Solutions ne peut être considéré comme une transaction octroyant directement, par inférence, estoppel ou autrement une licence en vertu des droits d'auteur, des droits de brevets ou d'une demande de brevet de Motorola Solutions, à l'exception d'une licence d'utilisation normale et non exclusive prévue par la loi lors de la vente d'un produit.

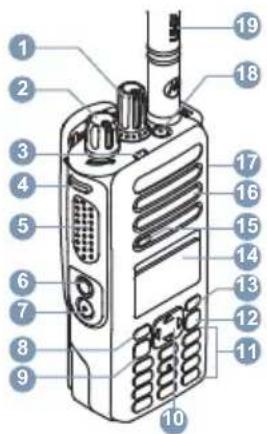

Commandes de la radio
- Bouton sélecteur de canal
- Bouton Marche/Arrêt/Volume
- V oyant DEL
- Bouton latéral programmable 1
- Touche Presser pour Parler (PTT)
- Bouton latéral programmable 2
- Bouton latéral programmable 3
- Bouton avant programmable P1 1
- Touche Menu/OK 1
- Bouton de navigation à quatre directions ^1
- Clavier ^1
- Touche Précédent/Accueil ^1
- Bouton avant programmable P2 1
- Affichage ^1
- Microphone
- Haut-parleur
- Connecteur universel pour accessoires
- Bouton d'urgence programmable
- Antenne
Installer la batterie
REMARQUE :
Pour assurer un rendement optimal, chargez toute batterie neuve de 14 à 16 heures avant sa première utilisation.
- Alignez la batterie sur les rainures situées au dos de la radio.
- Faites la batterie vers le haut jusqu'à ce que le loquet s'enclenche.
- Verrouillez le loquet de la batterie.
Installation de l'antenne
Éteignez la radio.
Mise sous tension et hors tension de la radio
Tournez le bouton Marche/Arrêt/Volume dans le sens horaire ou antihoraire jusqu'à ce que vous entendiez un déclic.
Réglage du volume
Tournez le bouton Marche/Arrêt/Réglage du volume dans le sens horaire ou antihoraire.
Voyants à DEL
Rouge clignotant
La radio n'a pas réussi l'auto-vérification à la mise sous tension, a quitté la zone de couverture si la radio est configurée avec le système de transpondeur à portée automatique, fonctionne en mode Muet, reçoît une émission d'urgence, émet alors que la batterie est faible ou indique une non-concordance de batterie..
Vert fixe
La radio s'allume, émet, envoie une alerte d'appel ou effectue une émission d'urgence.
Vert clignotant
La radio reçoit un appel ou des données, détecte une activité de liaison radio ou récupère des émissions de programmation par liaison radio.
Vert à clignotement double
La radio reçoit un appel ou des données privées.
Jaune fixe
La radio surveille un canal conventionnel ou est en mode Détection Bluetooth.
Français (Canada)
Jaune clignotant
La radio effectue un balayage pour détecter de l'activité, utilise la Liste de réception flexible, n'a pas encore répondu à une alerte d'appel ou tous les canaux Capacity Plus – multi-site sont occupés.
Jaune à clignotement double
L'itinérance automatique de la radio est activée, ou la radio n'a pas encore répondu à une alerte d'appel de groupe, recherche activement un nouveau site, n'est pas connectée au répéteur en mode Capacity Plus, est verrouillée ou tous les canaux Capacity Plus sont occupés.
lcônes d'affichage
Vous trouverez ci-dessous les icônes s'affichant dans la barre d'état qui apparaît au haut de l'écran. Les icônes sont classées par ordre d'utilisation ou d'apparition à partir de la gauche et sont spécifiques au canal.
Urgence
Balayage ^2
Données à volume élevé
Mode muet
Tonalités désactivées
Sonnerie seulement
Vibration et sonnerie
Notification
Sécurisé
Non sécurisé
Itinérance de site
Carte d'options
Niveau de puissance
Connexion
Déconnexion
NOTES
www.motorolasolutions.com/mototrbo
