Type de produit	Kit émetteur/récepteur vidéo sans fil
Marque	IOGEAR
Modèle	GW4KHDCKIT
Catégorie	Convertisseur audio/vidéo
Résolution maximale	4K (3840x2160) via USB-C et HDMI
Connectivité entrée	USB-C (mode DP-Alt)
Connectivité sortie	HDMI
Alimentation émetteur	Alimenté par le port USB-C de la source
Alimentation récepteur	Micro-USB (câble inclus) vers prise USB-A
Transmission sans fil	Signal vidéo sans fil entre émetteur et récepteur
Portée	Jusqu'à 20 mètres (estimation)
Indicateurs	Alimentation (rouge), signal (clignotant/continu), état (allumé/éteint)
Bouton de changement de chaîne	Oui, permet de basculer entre canaux ou réinitialiser
Port micro-USB (récepteur)	Pour l'alimentation et les mises à jour du micrologiciel
Port micro-USB (émetteur)	Pour les mises à jour du micrologiciel uniquement
Configuration système requise	Source USB-C avec mode DP-Alt, écran HDMI compatible 4K
Garantie	1 an limitée
Matériau	Plastique (estimation)
Dimensions (approx.)	Émetteur : 7 x 3 x 1,5 cm ; Récepteur : 8 x 3 x 2 cm (estimation)
Poids (approx.)	Émetteur : 30 g ; Récepteur : 40 g (estimation)
Contenu de l'emballage	1 émetteur, 1 récepteur, 1 câble micro-USB, guide de démarrage rapide, carte de garantie
Certifications	FCC Classe B, CE
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les liquides
Sécurité	Ne pas exposer à l'humidité ; utiliser uniquement avec l'alimentation recommandée

FOIRE AUX QUESTIONS - GW4KHDCKIT IOGEAR

Comment installer le kit GW4KHDCKIT ?

Branchez l'émetteur sur un port USB-C de votre source (ordinateur/tablette). Connectez le récepteur à un écran via HDMI et alimentez-le avec le câble micro-USB fourni. Attendez que l'image apparaisse.

Quelle résolution maximale est prise en charge ?

Le kit supporte une résolution 4K (3840x2160) à condition que la source et l'écran soient compatibles 4K.

Dois-je installer un pilote ?

Non, le GW4KHDCKIT est plug-and-play ; aucun pilote nécessaire si votre périphérique source prend en charge le mode DP-Alt via USB-C.

Quelle est la portée du signal sans fil ?

La portée peut atteindre 20 mètres en champ libre, mais peut varier selon les obstacles et interférences.

Que faire si l'image ne s'affiche pas ?

Vérifiez que la source USB-C prend en charge le mode DP-Alt. Assurez-vous que le récepteur est bien alimenté via micro-USB. Appuyez brièvement sur le bouton de changement de chaîne pour basculer de canal.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton de changement de chaîne pendant 10 secondes jusqu'à ce que le voyant clignote rapidement.

Le kit fonctionne-t-il avec un smartphone ?

Oui, si votre smartphone dispose d'un port USB-C avec mode DP-Alt (ex : Samsung DeX, Huawei, etc.).

Comment nettoyer l'émetteur et le récepteur ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez aucun liquide ni produit abrasif.

Le produit est-il garanti ?

Oui, le GW4KHDCKIT bénéficie d'une garantie limitée d'un an. Enregistrez votre produit sur www.iogear.com/register.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Le kit est conçu pour une connexion un-à-un (un émetteur vers un récepteur). Pour plusieurs écrans, des équipements supplémentaires sont nécessaires.

MODE D'EMPLOI GW4KHDCKIT IOGEAR

Guide de démarrage rapide

Kit émetteur et récepteur vidéo sans fil 4K USB-C vers HDMI

GW4KHDCKIT

PART NO. Q1742

Package Contents

Contenu de l'emballage

• 1x émetteur
• 1x récepteur
• 1x câble micro-USB vers USB-A
  • 1x guide de démarrage rapide
• 1x carte de garantie

Configuration système requise

2

• Périphérique source de type C compatible 4K (ordinateur portable/tablette/PC doit prendre en charge le mode DP-Alt via USB-C)
• Appareil d'affichage compatible 4K (TV, projecteur, moniteur, etc.)

L'aperçu du produit

A. Entrée Type-C – Connexion à un appareil source avec une connexion Type-C prenant en charge le mode DP-Alt pour la sortie vidéo

B. Indicateur de signal

1. Clignotement lent : en attente de connexion
2. Couleur unie : connexion réussie
3. Lumières clignotantes : entrée en mode de couplage SSID

C. Indicateur d'alimentation – Deviendra rouge lorsque l'appareil est sous tension

D.Bouton de changement de chaîne –

1. Appuyez une fois pour changer de chaîne
2. Appuyez et maintenez pendant 5 secondes pour le mode de couplage SSID
3. Maintenez enfoncé pendant 10 secondes pour restaurer les paramètres d'usine

Émetteur

E. Indicateur d'état –

• Lumière éteinte : aucun signal provenant du périphérique source
• Lumière fixe : le signal est transmis
- Clignotement rapide : restauration des paramètres d'usine

F. Port Micro-USB – (pour les mises à niveau du micrologiciel)

G. Entrée HDMI – Connexion à un périphérique d'affichage avec une connexion HDMI prenant en charge la sortie vidéo 4K

H. Port micro-USB – Le récepteur nécessite une connexion pour l'entrée d'alimentation et pour les mises à niveau du micrologiciel

Destinataire

G B D C RX Channel E AS 20 H

Installation matérielle (connexion une à une)

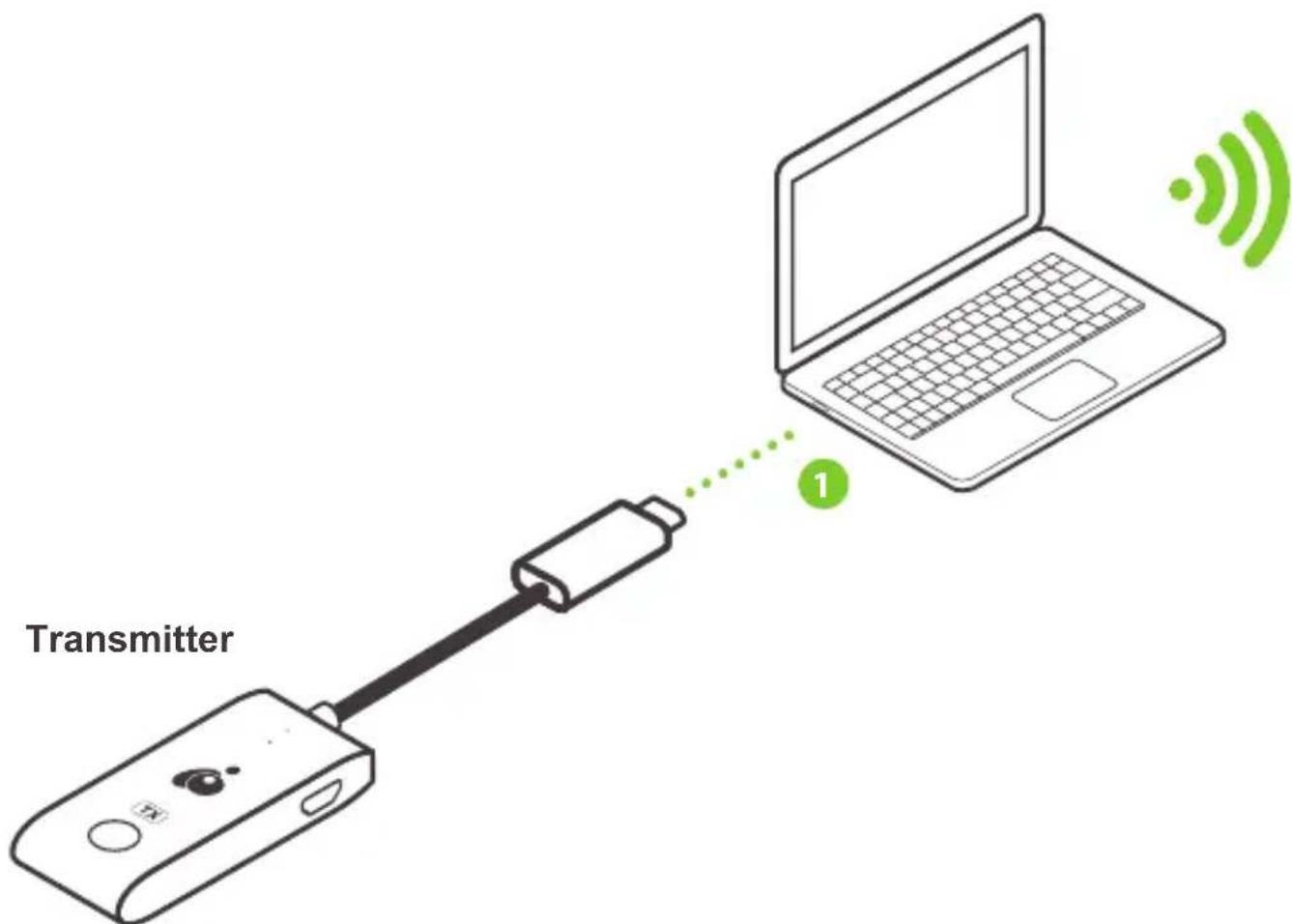

1 Step 1 ....

Connectez l'émetteur à une connexion Type-C sur votre appareil source. (Pour une qualité 4K, veuillez vous assurer que votre appareil et votre écran peuvent prendre en charge la résolution 4K)

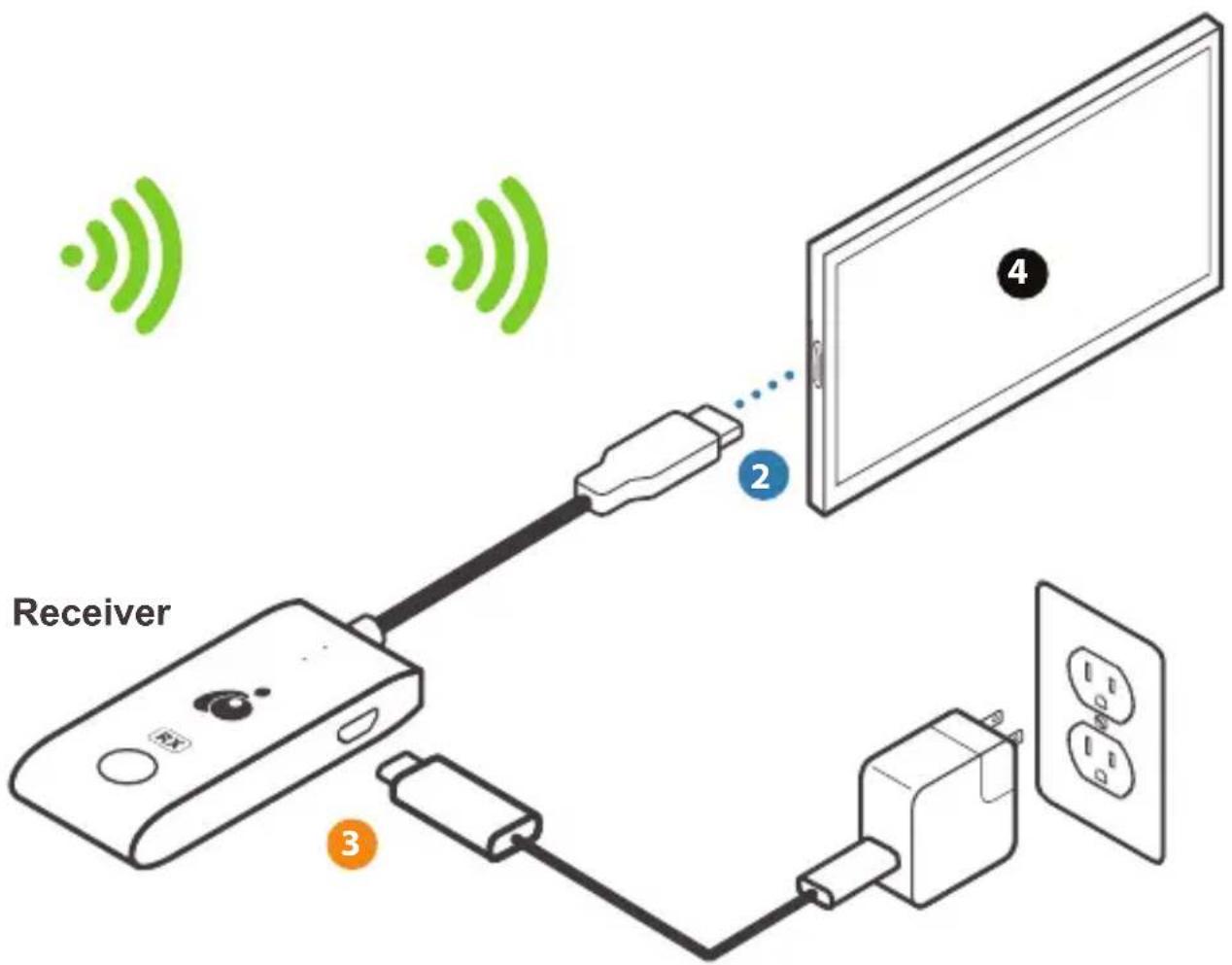

2 Step 2 ....

Connectez le récepteur à un port HDMI ouvert à un appareil compatible HDMI. (Pour la qualité 4K, veuillez vous assurer que l'écran prend en charge la qualité 4K)

Connectez le câble micro-USB inclus au récepteur et à un port USB-A ouvert pour alimenter le récepteur.

4 Step 4 ....

Attendez que l'image apparaisse à l'écran.

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit Modèle du produit ____ Numéro de série ____

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
