ISC Batrix L 36-18V - Aspirateur Starmix - Notice d'utilisation et mode d'emploi gratuit

Type	Aspirateur sans fil pour liquides et solides, classe de poussière M
Dimensions (L x l x H)	46 x 40 x 57 cm
Poids	12,6 kg
Capacité du réservoir	25 L
Alimentation	Batterie Lithium-ion 36 V (2 x 18 V ou 1 x 36 V)
Puissance nominale / max.	850 W / 900 W
Débit d'air (ventilateur)	66 L/s (238 m³/h)
Dépression (ventilateur)	240 hPa
Niveau sonore (L_pA / L_WA)	72 dB(A) / 86 dB(A)
Vibrations	0,08 m/s²
Modes de fonctionnement	ON (marche immédiate) et AUTO (veille avec Cordless Control)
Nettoyage du filtre	Automatique (AUTO) et manuel (MAN)
Types d'aspiration	Sèche et humide
Filtre principal	Cartouche filtrante plissée en polyester
Filtre de protection moteur	Lavable à l'eau
Indicateurs	Remplissage, capacité batterie, avertisseur sonore (classe M)
Accessoires fournis	Tuyau conducteur, buse, tubes, sacs filtrants (selon version)
Pièces détachées disponibles	Cartouches filtrantes, sacs filtrants, batteries, chargeur, tuyau
Conformité	Directives CE : Machines 2006/42/CE, CEM 2014/30/UE, RoHS 2011/65/UE
Température d'utilisation	0 °C à 40 °C

FOIRE AUX QUESTIONS - ISC Batrix L 36-18V Starmix

Quelles batteries puis-je utiliser avec l'ISC Batrix L 36-18V ?

L'aspirateur accepte 2 batteries 18 V ou 1 batterie 36 V du système CAS. Utilisez uniquement des batteries originales Starmix pour garantir la sécurité et les performances.

Puis-je aspirer des liquides avec cet aspirateur ?

Oui, l'ISC Batrix L 36-18V permet l'aspiration humide. Cependant, retirez le sac filtrant en non-tissé et utilisez la cartouche filtrante plissée. Le capteur de niveau d'eau arrête automatiquement le moteur lorsque le réservoir est plein.

Comment nettoyer le filtre plissé ?

Le système de nettoyage de filtre fonctionne en mode AUTO (automatique pendant les pauses) ou MAN (manuel immédiat). Tournez l'interrupteur rotatif sur MAN pour un nettoyage ponctuel. Ne nettoyez jamais la cartouche avec de l'air comprimé.

Que faire si l'indicateur de remplissage s'allume ?

Cela peut indiquer soit un filtre encrassé, soit un réservoir plein, soit un tuyau bouché. Nettoyez le filtre, videz le réservoir ou débouchez le tuyau. Pour les aspirateurs de classe M, un signal sonore supplémentaire retentit en mode AUTO.

Comment transporter l'aspirateur en toute sécurité ?

Retirez le tuyau et fermez la tubulure avec le capuchon. Placez la partie supérieure sur le réservoir et fermez les fermetures. Retirez les batteries avant le transport pour éviter tout dommage. Enroulez le tuyau autour de l'aspirateur et fixez-le à la poignée.

Quels types de poussières ne doivent pas être aspirés ?

N'aspirez jamais de substances inflammables ou explosives (essence, alcool, diluants), de matériaux chauds (>60 °C), de poussières d'amiante ou de liquides comme l'essence ou le pétrole. Respectez les consignes de sécurité.

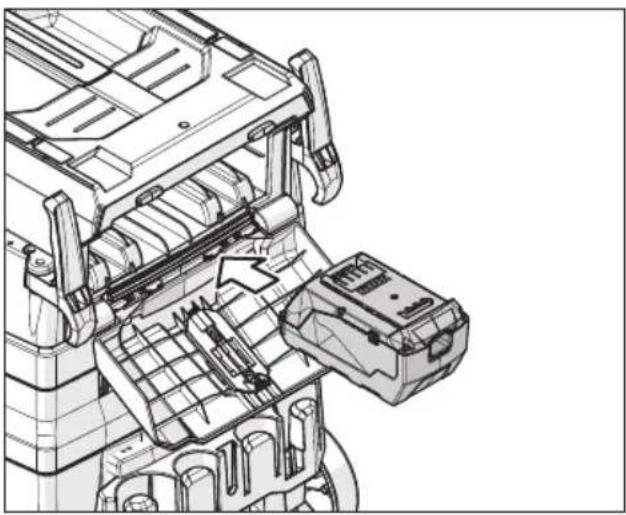

Comment changer la batterie ?

Éteignez l'aspirateur et retirez les batteries usagées. Insérez les nouvelles batteries dans les emplacements jusqu'à ce qu'elles s'enclenchent. Assurez-vous que le compartiment est toujours fermé pour éviter tout contact avec les contacts sous tension.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez que le couvercle est bien fermé, que le réservoir n'est pas plein (capteur d'eau), que le régulateur rotatif n'est pas en mode AUTO (mettez-le sur ON). Si le problème persiste, vérifiez l'état des batteries et des contacts. Consultez le service client si nécessaire.

Comment entretenir l'aspirateur ?

Après chaque utilisation, nettoyez le réservoir et les accessoires à l'eau. Essuyez la partie supérieure avec un chiffon humide. N'utilisez pas de produits inflammables ni de nettoyeur haute pression. Nettoyez régulièrement les contacts des batteries et le filtre de protection moteur.

Quels accessoires puis-je acheter pour cet aspirateur ?

Starmix propose des cartouches filtrantes plissées (FKP 4300, FKP 4300 HEPA, etc.), des sacs filtrants (non-tissé, PE), des batteries (18V 10Ah Li-HD) et un chargeur rapide ASC 145. Utilisez uniquement des accessoires d'origine.

MODE D'EMPLOI ISC Batrix L 36-18V Starmix

Notice d'utilisation

fr Notice d'utilisation 38

Avant la mise en service de l'aspirateur, lire attentivement le manuel d'utilisation. Le manuel d'utilisation vous fournit des indications importantes concernant la sécurité, la mise en service, l'utilisation, la maintenance et l'entretien. Conserver soigneusement le mode d'emploi et le remettre aux utilisateurs auxquels vous transmettriez l'appareil.

Le constructeur se réserve le droit d'apporter des modifications à la conception et à l'équipement.

1 Explication des symboles et caractères utilisés

Symbole / Message Description
	Il s'agit d'un symbole d'avertissement. Il vous prévient d'éventuels risques de blessures. Suivre toutes les consignes portant ce symbole pour éviter tout risque de blessures ou de mort. Le symbole d'avertissement apparaît toujours en lien avec les messages DANGER, AVERTISSMENT et PRUDENCE.
DANGER !	Indique un danger à degré de risque élevé qui entraînera la mort ou des blessures graves s'il n'est pas évité.
AVERTISSEMENT !	Indique un danger à degré de risque moyen qui peut entraîner la mort ou des blessures graves s'il n'est pas évité.
PRUDENCE !	Indique un danger à degré de risque faible qui peut entraîner des blessures légères ou modé rées s'il n'est pas évité.
REMARQUE	Indique des conseils ou des indications qui facilitent le travail et favorisent un usage sûr.
	Indique une condition à remplir avant de pouvoir exécuter une action.
▶	Indique des étapes devant être exécutées successivement par l'utilisateur.
	Indique le résultat d'une action.

2 Sécurité

2.1 Consignes de sécurité importantes

⚠ AVERTISSEMENT!

Risque d'explosion et d'incendie

L'aspiration de substances inflammables ou d'éléments surchauffés peut mettre feu à l'appareil. Risque de brûlure ou de blessure à cause de projections.

▶ Ne pas utiliser l'aspirateur dans des endroits sujets à un risque d'explosion.
- Tenir l'aspirateur à distance des gaz et des substances inflammables.
▶ Ne pas utiliser l'aspirateur dans un environnement où se trouvent des aérosols.
Les substances suivantes ne doivent pas être aspirées :
- les dissolvants inflammables ou explosifs
- les matériaux imprégnés de dissolvant
- les poussières explosives
- les liquides comme l'essence, le pétrole, l'alcool, les diluants
- les matériaux et copeaux d'une température sup. à 60 °C
▶ Si le moteur se bloque, éteindre immédiatement l'aspirateur.
▶ Retirer la/les batterie(s) d'un appareil laissé sans surveillance

⚠ AVERTISSEMENT!

Risque de combustion de la batterie

La surchauffe de la batterie et les courts-circuits peuvent donner lieu à la combustion ou à l'explosion de la batterie.

Protéger le bloc de batteries de la chaleur, p. ex. d'une exposition constante à la lumière du soleil ou au feu.
Si une batterie n'est pas utilisée, elle doit être conservée à distance suffisante des autres objets métalliques comme les agrafes, les pièces, les clés, les clous, les vis et les autres morceaux de métal. Ceux-ci peuvent constituer un milieu conducteur entre les contacts.
▶ Ne pas transporter les blocs de batterie dans des sacs contenant d'autres objets.
▶ NE JAMAIS VERSER DE L'EAU SUR UNE BATTERIE LITHIUM-ION QUI BRÛLE ! Utiliser impérativement un extincteur (classe d'incendie D).
▶ Ne pas respirer la fumée d'une batterie qui brûle. Au besoin, consulter un médecin.
- Ne pas charger la batterie si la température est inférieure à 5 °C ou supérieure à 45 °C. La durée de vie est la plus longue et la performance est optimale lorsque le bloc de batterie est chargé à une température de l'air d'env. 20 °C.
Si le bloc de batterie est trop chaud durant la charge, déconnecter le câble d'alimentation et éteindre immédiatement l'appareil.

▶ Ne pas court-circuiter les contacts de la batterie !
Nettoyer régulièrement les batteries et leur compartiment.
▶ Changer les batteries défectueuses.
▶ Ne pas ouvrir les batteries.

⚠ AVERTISSEMENT!

Danger pour la santé dû aux poussières dangereuses

Respirer des poussières dangereuses peut entraîner de graves maladies des poumons.

▶ Ne pas utiliser l'aspirateur pour aspirer des poussières contenant de l'amiante.
Lorsque vous aspirez des poussières de la classe de poussière M, porter un appareil de protection respiratoire approprié.
- Avant chaque opération de maintenance, éteindre l'aspirateur et retirer les batteries.

▶ Porter un équipement de protection individuelle approprié.

Nettoyer l'aspirateur avant de le démonter.

Procéder au démontage face à un système de ventilation forcée filtrée localement.

Nettoyer le lieu de maintenance une fois la tâche effectuée.

▶ Ne pas mettre en service les aspirateurs de classe M si l'avertisseur et la LED sont défectueux.

⚠ AVERTISSEMENT!

Risque d'électrocution

La tension indiquée sur la plaque signalétique doit concorder avec la tension de la batterie.
- Éteindre l'aspirateur après chaque utilisation et avant chaque opération de maintenance.
▶ Ne jamais ouvrir l'aspirateur en plein air par temps de pluie ou d'orage.
- Conserver l'aspirateur à l'intérieur, au sec et à l'abri du gel.
▶ Utiliser uniquement des batteries originales.
▶ Retirer la/les batterie(s) qui ne sont pas nécessaires.
- Avant l'entretien, resp. l'ouverture de l'aspirateur, retirer la/les batterie(s).
▶ Éteindre l'aspirateur avant de changer les batteries.
▶ Ne pas manipuler la batterie avec les mains mouillées.
- Éteindre immédiatement l'aspirateur s'il en sort de la mousse ou du liquide. Vider le réservoir et la cartouche filtrante plissée.
- Toujours conserver l'intérieur du couvercle sec.
Lorsque des batteries sont insérées, veiller à ce que le compartiment soit constamment fermé.
▶ Ne pas toucher les contacts du compartiment de batterie avec les mains ou des objets.
▶ Ne pas mettre d'objets dans le compartiment de batterie.
- Avant l'utilisation, vérifier que la/les batterie(s) est/sont bien bloquée(s).
Nettoyer régulièrement les contacts des batteries.
N'utiliser qu'un tuyau conducteur dédié aux aspirateurs à batteries.
▶ Veiller à l'équilibre de charge.

⚠AVERTISSEMENT!

Risque de blessures dû à des batteries défectueuses

▶ Ne pas toucher la matière qui fuit lorsque les batteries fuient.

⚠ AVERTISSEMENT!

Danger dû à la maintenance, à la réparation et au nettoyage non appropriés

Les appareils qui ne sont pas entretenus et réparés de façon appropriée constituent un danger pour l'utilisateur.

▶ Ne faire effectuer les réparations que par du personnel spécialisé, p. ex. par le service client.
N'utiliser que des pièces de rechange originales.
N'utiliser que les accessoires livrés avec l'aspirateur ou mentionnés dans le manuel d'utilisation.
Lors d'une utilisation dans le secteur agroalimentaire : nettoyer et désinfecter l'aspirateur immédiatement après usage afin d'éviter la formation de germes.
▶ Ne pas utiliser de produit de nettoyage inflammable.
Pour nettoyer, n'utiliser ni appareils à jet de vapeur ni nettoyeurs à haute pression.
▶ Ne pas nettoyer les cartouches filtrantes avec de l'air comprimé.
▶ Ne pas nettoyer les composants de l'aspirateur avec des acides, de l'acétone ou des dissolvants. Vous pourriez endommager son matériau.
▶ Vérifier régulièrement le fonctionnement de l'avertisseur et de la LED.

⚠ AVERTISSEMENT !

Danger dû à une erreur humaine

L'aspirateur ne doit pas être utilisé par des personnes (enfants inclus) ayant des déficiencies physiques, sensorielles ou mentales, ou un manque d'expérience et de connaissances.
Il faut surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.
▶ Ne pas orienter la buse, le tuyau ou le tube vers des personnes ou des animaux.

⚠ AVERTISSEMENT!

Risque d'explosion lors de travaux souterrains

L'aspiration de gaz inflammables lors du forage d'une bulle de méthane peut mettre feu à l'appareil. Risque d'explosion.

L'aspirateur ne doit pas être utilisé dans des endroits sujets à un risque d'explosion.

⚠ AVERTISSEMENT!

Risque de blessures dû à un maniement inadapté

▶ Ne pas laisser l'aspirateur sans surveillance.
▶ Ne jamais monter ni s'asseoir sur l'aspirateur.
▶ Ne poser l'aspirateur que des sur des surfaces planes.
Risque de chute lors de l'utilisation dans des escaliers. Veiller à ne pas tomber.
▶ Ne pas plier, coincer ou tirer sur des bords tranchants le tuyau d'aspiration.
- Positionner toujours le tuyau d'aspiration en sorte qu'il ne fasse trébucher personne.
Attacher au maximum une boîte à outils à l'aspirateur.
▶ Retirer la boîte à outils avant d'ouvrir le couvercle.
▶ Ne pas soulever l'aspirateur par la boîte à outils.
▶ Ne pas utiliser l'aspirateur et ses accessoires dans les cas suivants :
- Les batteries sont défectueuses
• L'aspirateur est visiblement endommagé, p. ex. compte tenu de fissures sur son boîtier, d'arêtes vives
- Si vous pensez qu'il y a un dommage imperceptible, p. ex. après une chute.

⚠ AVERTISSEMENT!

Danger dû à la foudre

En cas d'orage, ne pas utiliser l'aspirateur en extérieur.

ATTENTION!

Danger dû au bruit

Risque de blessures dû à des signes de fatigue, au stress ou à une communication difficile.

▶ Porter une protection auditive lors du travail.

ATTENTION!

Danger dû à une mauvaise posture

Lorsque vous aspirez ou changez les batteries, veillez à la tenue de votre corps.

ATTENTION!

Possibles risques de blessure dû au travail avec un appareil défectueux

▶ Éteindre immédiatement l'aspirateur si vous remarquez un défaut.
Lorsque l'aspirateur ne peut pas être éteint, retirer les batteries de l'appareil.
▶ Ne pas mettre en service un appareil défectueux.

ATTENTION!

Danger dû aux projections d'objets

Blessures dues à des chocs ou à des impacts

▶ Lire le chapitre 5 (fonctionnement) afin de savoir en vue de quels usages vous nécessitez quel filtre, resp. cartouche filtrante.
N'introduire les filtres, resp. les cartouches filtrantes, que de la façon indiquée au chapitre 5 (Fonctionnement).

ATTENTION!

Risque d'étouffement

▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage, p. ex. avec les films d'emballage.
▶ Ne pas laisser les enfants jouer avec les petites pièces.

2.2 Classes de poussière

Les machines qui éliminent la poussière sont testées conformément à la norme DIN EN 60335-2-69 et divisées selon des classes de poussière.

Les aspirateurs de la classe de poussière L conviennent à l'aspiration/pompage de poussières sèches, non inflammables, nocives, pour des Valeurs Limites d'Exposition Professionnelle (VLEP) > 1 mg/m³.

Les aspirateurs de la classe de poussière M conviennent à l'aspiration/pompage de poussières sèches, non inflammables, de liquides non inflammables, de poussières de bois et de poussières dangereuses, pour des VLEP ≥ 0,1 mg/m³.

Les aspirateurs de la classe de poussière H conviennent à l'aspiration/pompage de poussières sèches, non inflammables, de particules cancérigènes et pathogènes ainsi que de liquides non inflammables, de poussières de bois et de poussières nocives, pour toutes les VLEP

2.3 Utilisation conforme

L'aspirateur ISC CLDC convient à l'aspiration de poussières, de saletés et d'eau.

Cette machine est conçue pour une utilisation professionnelle, par exemple pour un usage dans des hôtels, écoles, hôpitaux, usines, magasins, bureaux et services de location.

Ne doivent PAS ÊTRE ASPIRÉS les substances suivantes :

• Les dissolvants inflammables ou explosifs, notamment des liquides comme l'essence, le pétrole, l'alcool, les diluants
• Les matériaux imprégnés de dissolvant
• Les poussières explosives
• Les matériaux (copeaux) d'une température sup. à 60 °C
• Les poussières contenant de l'amiante
• En vue d'une utilisation conforme, il faut :

• Lire et comprendre les consignes de sécurité
- Respecter les instructions de service et de maintenance
- Observer les conditions d'inspection et de maintenance

2.4 Mauvais usages raisonnablement prévisibles

Les utilisations différentes de celle mentionnée plus haut sont interdites. Sont notamment interdits :

• L'aspiration de matériaux interdits selon le chap. 3.6
• L'usage d'une échelle ou de marches
• Transporter l'aspirateur sur la boîte à outils jointe
• Le non-respect du manuel d'utilisation

- Le contournement ou la désactivation des dispositifs de sécurité

- L'usage, la reconfiguration, la maintenance et l'entretien de l'appareil par du personnel insuffisamment formé et compétent

• L'utilisation par des personnes inappropriées (ayant moins de 18 ans ou sous l'influence de narcotiques)
• La maintenance et l'entretien insuffisants ou inadéquats
• Le fait d'entreprendre des modifications non conformes
• L'usage de pièces de rechange et de pièces d'usure non appropriées

Les conséquences des ces mauvaises utilisations raisonnablement prévisibles peuvent être :

• La combustion ou l'explosion de l'aspirateur, donc aussi la combustion de la pile, d'où la mise en danger de l'utilisateur compte tenu de pièces brûlantes ou projetées et de l'inhalation de substances potentiellement empoisonnées.
• Lorsque vous aspirez de l'amiante, la mise en danger de l'utilisateur ou d'autres personnes proches en raison de l'inhalation de substances nocives.
• La mise en danger en cas de chute si quelqu'un monte sur l'aspirateur à batteries

2.5 Conditions du milieu

Plage de température de 0 °C à 40 °C

Plage d'humidité de 5 % à 95 %

Protection contre les explosions non autorisé

Utilisation à l'intérieur et à l'extérieur d'espaces fermés, également s'il pleut ou en cas d'humidité

3 Éléments d'affi chage et de commande :

Sélectionner les fonctions et les paramètres suivants :

Pos. Désignation Position de l'interrupteur Description
1	Régulateur rotatif « Mode de fonctionnement / Nombre de tours »	OFF - L'aspirateur est éteint
		ON	- L'aspirateur fonctionne immédiatement- Choix nombre de tours sur 3 niveaux
		AUTO	- En veille*- Choix nombre de tours sur 3 niveaux
2	Interrupteur rotatif Mode de nettoyage	OFF - Pas de nettoyage du fi ltre
		AUTO	- débit volumique minimum réglé sera atteint lors de la prochaine pause
		MAN	- Le fi ltre est nettoyé immédiatement- L'interrupteur revient sur OFF
3	Indicateur de remplis-sage		- S'allume en cas de• Réservoir plein• Tuyau d'aspiration bouché- Dans le cas des aspirateurs de classe M, un signal sonore supplémentaire se faire entendre en mode AUTO
4	Interrupteur rotatif diamètre du tube *	15 - 27 - 32 - 35 - 42	- Pour surveiller le débit volumique des aspirateurs de classe M. Si la vitesse minimale de l'air (20 m/s) est atteinte, le signal d'avertissement se déclenche
5	Panneau Capacité de la batterie		- Affi chage LED de la capacité de batterie- Bouton de capacité de la batterie• Activation de l'aspirateur à partir du mode Sleep*• Lorsque l'aspirateur est éteint : Activation de l'affi chage LED de capacité de la batterie
6	Fixation dongle Cordless Control *		- Plus d'informations dans la documentation du constructeur.

4 Mise en service

Lors du déballage, vérifi er que le contenu livré est complet et non abîmé par le transport.

S'assurer que les conditions suivantes sont remplies :

• L'aspirateur, le câble d'alimentation, le tuyau d'aspiration et les accessoires ne sont pas endommagés.
• Tous les fi Itres sont insérés et non endommagés.

REMARQUE

Avant l'utilisation, acclimater l'aspirateur pour éviter la condensation d'eau

5 Utilisation

5.1 Préparer l'aspirateur en vue de l'utilisation

5.1.1 Insérer la/les batterie(s)

⚠ AVERTISSEMENT!

Risque d'électrocution !

Les contacts des compartiments de batterie non utilisés sont sous tension.

• Maintenir le compartiment de batterie toujours fermé.
• Ne pas transporter ni mettre des objets dans le compartiment de batterie.
  ▶ Tenir compte des consignes de sécurité du chap. 2

REMARQUE

Protéger les batteries de l'humidité.

La/les batterie(s) est/sont insérée(s) dans le compartiment de batterie (cf. Fig. 17). Le couvercle verrouillé du compartiment protège les batteries des éclaboussures.

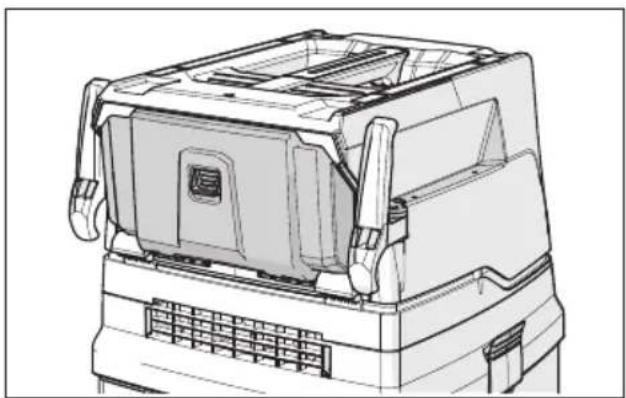

Fig. 17: Compartiment de la batterie

L'aspirateur peut être utilisé avec les types de batterie suivants du groupe CAS :

- 2 batteries 18 V

- 1 batterie 36 V

Vous trouverez plus d'informations sur les types de batterie au chap. 10.

- Insérer la/les batterie(s) dans les emplacements correspondants jusqu'à ce qu'elles s'y logent.

REMARQUE

▶ Veiller aux fentes de guidage lors de l'insertion des batteries.
Procéder avec prudence.

Fig. 18: Compartiment de batterie pour deux batteries 18 V

Fig. 19: Compartiment de batterie pour batterie 36 V

Fig. 20: Compartiment de batterie pour batterie 36 V, insérée

5.1.2 Raccorder le tuyau

⚠ AVERTISSEMENT!

Risque d'électrocution

Risque d'incendie

Si un tuyau ne conduisant pas l'électricité est utilisé, il peut se produire un choc électrique qui endommagera les composants électroniques de l'aspirateur. Un incendie peut alors se déclencher.

N'utiliser qu'un tuyau conducteur dédié aux aspirateurs à batteries.

▶ Raccorder le tuyau approprié au manchon de raccordement.
▶ Veiller à ce que la connexion soit sûre.

5.1.3 Fixer Cordless Control\*

Pour l'utilisation en mode de fonctionnement >AUTO< l'installation de Cordless Control est nécessaire.

Vous trouverez plus d'informations dans la documentation du constructeur.

5.1.4 Mise en place de sacs poubelle

REMARQUE

L'aspiration sans sacs poubelle n'est autorisée que dans le cas de poussières d'une VLEP > 1 mg/m³.

REMARQUE

Seuls les aspirateurs de classe M dotés d'un réservoir spécial et d'une vanne rotative de l'ouverture d'aspiration sont adaptés à l'utilisation de sacs d'aspirateur et de sacs poubelle.

Le cas échéant retirer les sacs fi ltrants disponibles, resp. vider les réservoirs (voir Kap. 5.5 „Éliminer les matières aspirées“ à la page 47).
▶ Choisir les sacs fi ltrants adaptés à vos usages.
Pour insérer le sac, procéder de la façon indiquée dans l'un des paragraphes suivants :

Placer le sac fi ltrant en non-tissé\*

REMARQUE

N'utiliser des sacs fi ltrants en non-tissé que pour l'aspiration sèche.

Pousser complètement la bride sur la tubulure d'aspiration.
▶ Tourner la vanne rotative rouge à l'intérieur sur CLOSE jusqu'à la butée sur la marque ▲.

Placer un sac poubelle et un sac d'aspirateur en PE\*

REMARQUE

Seuls les aspirateurs de classe M et H dotés d'un réservoir spécial et d'une vanne rotative de l'ouverture d'aspiration sont adaptés

à l'utilisation de sacs d'aspirateur et de sacs poubelle.

▶ Tourner la vanne rotative rouge à l'intérieur sur OPEN jusqu'à la butée sur la marque ▲.

Pousser complètement la bride sur la tubulure d'aspiration.
▶ Poser l'ouverture du sac sur la bordure du réservoir.

5.2 Procéder aux réglages

5.2.1 Choisir le mode Nettoyage du filtre\*

L'aspirateur est équipé d'un système de nettoyage de filtre électromagnétique grâce auquel la poussière adhérente peut être séparée des cartouches filtrantes plissées.

Le système de nettoyage de filtre fonctionne automatiquement lorsque le débit volumique min. configuré est atteint lors de la pause suivante (position de l'interrupteur >AUTO<).

Régler le mode souhaité au moyen de l'interrupteur rotatif Nettoyage de filtre (voir Kap. 3 „Éléments d'affichage et de commande :“ à la page 43).

Vous trouverez des informations sur le nettoyage manuel au chap. 5.4.3.

5.2.2 Régler le diamètre du tuyau \*

ATTENTION!

Présélecteur pour le signal de débit volumique minimum (avertisseur et voyant dans le cas des aspirateurs de classe de poussière « M »)

Si un mauvais diamètre de tuyau est réglé, la fonction d'avertis sement ne fonctionnera pas comme prévu en cas de puissance d'aspiration faible.

▶ Régler correctement le diamètre du tuyau.

Dans le cas des aspirateurs de classe M régler le diamètre du tuyau avec l'interrupteur :

Présélecteur pour le diamètre intérieur du tuyau	Débit volumétrique
∅ 42 mm	100 m^3/h
∅ 35 mm	73 m^3/h
∅ 32 mm	58 m^3/h
∅ 27 mm	41 m^3/h
∅ 15 mm	13 m^3/h

5.3 Allumer l'aspirateur

L'aspirateur est allumé avec le régulateur rotatif « Mode de fonctionnement / Nombre de tours ».

Il y a deux modes de fonctionnement pour lesquels la puissance d'aspiration peut être réglée en 3 étapes :

- Régler le régulateur rotatif en mode >ON< sur le nombre de tours souhaité.

L'aspirateur fonctionne immédiatement.

ou :

- Régler le régulateur rotatif en mode >AUTO< sur le nombre de tours souhaité.

L'aspirateur est dans le mode de veille des appareils électriques (seulement avec Cordless Control*).

5.4 Aspiration

AVERTISSEMENT!

Risque d'incendie ! Risque d'explosion ! Risque d'électrocution !

▶ Tenir compte des consignes de sécurité du chap. 2

5.4.1 Aspiration sèche

N'aspirer qu'avec un filtre, un aspirateur et des accessoires secs afin que la poussière n'accroche pas, ni se s'incruste.
Pour aspirer de la suie, du ciment, du plâtre ou d'autres poussières : Placer le sac d'aspirateur en PE dans le réservoir de déchets.
- Toujours utiliser les sacs filtrants avec les cartouches filtrantes plissées.

REMARQUE

Pour l'aspiration sèche, utiliser de préférence un aspirateur de classe M.

5.4.2 Aspiration humide

⚠ AVERTISSEMENT!

Risque d'électrocution !

- Éteindre immédiatement l'aspirateur s'il en sort de la mousse ou du liquide. Vider le réservoir et la cartouche filtrante plissée.

REMARQUE

Nettoyer régulièrement les capteurs de niveau d'eau (1) et vérifier s'ils ont des signes de dommages.

▶ Aspirer sans sac filtrant en non-tissé.

Les cartouches filtrantes plissées ne conviennent pas à l'aspiration humide.

Le capteur intégré éteint le moteur lorsque le réservoir est plein.

Un réservoir plein peut entraver la manipulation de l'aspirateur.

Vider le réservoir (voir Kap. 5.5 „Éliminer les matières aspirées“ à la page 47).

REMARQUE

Si l'aspirateur n'est pas éteint, la protection de redémarrage reste active. L'aspirateur ne peut être utilisé de nouveau qu'après avoir été éteint puis rallumé.

• Avant de vider, retirer d'abord le tuyau d'aspiration du liquide.
• Compte tenu de la puissance d'aspiration élevée et de la forme du réservoir, un peu d'eau peut s'écouler du tuyau après la mise hors tension.
• Placer des filtres secs lors de la prochaine aspiration sèche.

REMARQUE

En cas d'alternance fréquente de l'aspiration humide et de l'aspiration sèche, nous recommandons l'usage d'un deuxième jeu de fi Itres, idéalement de cartouches fi Itrantes plissées en polyester.

5.4.3 Nettoyer le fi ltre plissé (mode de nettoyage >OFF<)

△ L'indicateur de remplissage est allumé.

▶ Tourner l'interrupteur rotatif vers la droite sur >MAN<.

4 Le système de nettoyage de filtre est immédiatement enclenché.
L'interrupteur rotatif revient toujours sur >OFF<.

5.5 Éliminer les matières aspirées

△ L'indicateur de remplissage est allumé, même si le fi ltre a été nettoyé il y a peu.

Si l'indicateur de remplissage est allumé bien que le fi ltre soit nettoyé, le réservoir, resp. le sac poubelle, est rempli et doit être vidé, resp. mis au rebut.

Procéder de la façon indiquée dans l'un des chapitres suivants :

5.5.1 Vider le réservoir

▶ Éteindre l'aspirateur.
▶ Ouvrir les fermetures.
▶ Retirer le couvercle et le tuyau d'aspiration du réservoir.
Déverser le contenu du réservoir.

5.5.2 Mettre au rebut le sac fi ltrant en non-tissé

▶ Éteindre l'aspirateur.
▶ Porter un masque de protection respiratoire approprié.
▶ Retirer le tuyau d'aspiration.
▶ Fermer la tubulure d'aspiration avec le capuchon de fermeture*.
▶ Ouvrir les fermetures latérales.
▶ Retirer la partie supérieure.
- Tirer avec précaution la bride sur la tubulure d'aspiration, et fermer la bride.
- Mettre au rebut les matières aspirées conformément aux prescriptions légales.

5.5.3 Mettre au rebut le sac poubelle et le sac d'aspirateur en PE

▶ Mettre l'interrupteur sur la position >MAN<

Les cartouches fi Itrantes plissées sont nettoyées automatiquement.
La poussière résiduelle des fi Itres tombe dans le sac.

▶ Éteindre l'aspirateur.
▶ Porter un masque de protection respiratoire approprié.
▶ Retirer le tuyau d'aspiration.

▶ Fermer la tubulure d'aspiration avec le capuchon de fermeture*.
▶ Ouvrir les fermetures latérales.
▶ Retirer la partie supérieure.
▶ Fermer avec précaution le sac poubelle et le sac d'aspirateur en PE avec le ruban de fermeture joint.
- Tirer avec précaution la bride sur la tubulure d'aspiration, et fermer la bride.
- Retirer avec précaution le sac poubelle et le sac d'aspirateur en PE du réservoir.
- Mettre au rebut les matières aspirées conformément aux prescriptions légales.

5.6 Changer le fi ltre plissé

Nettoyer les cartouches fi Itrantes plissées avant de changer le fi Itre.
▶ Le cas échéant, Retirer la boîte à outils de l'aspirateur.
Avec une pièce ou un objet semblable, tourner le système de verrouillage de 90° dans le sens inverse des aiguilles d'une montre et pousser vers l'arrière (cf. l'aperçu général à la page 3).
▶ Ouvrir le couvercle et le fi xer avec l'étrier de fi xation.
- Mettre immédiatement les cartouches fi Itrantes plissées retirées dans un sac plastique imperméable à la poussière, fermer celui-ci et le mettre au rebut de manière appropriée.
▶ Installer les nouvelles cartouches fi ltrantes plissées.
- Soulever l'étrier de fixation. Rabattre le couvercle et le verrouiller avec une légère pression.

Danger dû à la chute du couvercle

Lorsque le couvercle ne se rabat pas du fait de son propre poids, il y a un risque d'écrasement.

Procéder avec prudence.

5.7 Mode Sleep\*

Le mode Sleep s'active automatiquement lorsque l'aspirateur est en mode de fonctionnement >AUTO< et qu'il n'a pas été mis en service durant 5 heures. La consommation d'électricité due à Cordless Control est ainsi évitée.

Le mode Sleep peut être désactivé de deux façons :

• Appuyer sur le bouton de capacité de la batterie.
• Régler le régulateur rotatif « Mode de fonctionnement / Nombre de tours » sur >OFF<

5.8 Éteindre l'aspirateur

• Régler le régulateur rotatif « Mode de fonctionnement / Nombre de tours » sur >OFF<.
  L'aspirateur est éteint.
  ▶ Retirer la/les batterie(s) lors de la mise hors service
• Fixer le tube d'aspiration en l'insérant dans le dépôt d'accessoires* sur la paroi arrière du réservoir.
  ▶ Retirer l'appareil électrique.

6 Transport

▶ Retirer le tuyau d'aspiration.
▶ Fermer la tubulure d'aspiration avec le capuchon de fermeture.
Placer la partie supérieure sur le réservoir.
▶ Fermer les fermetures latérales.
▶ Retirer la/les batterie(s)
- Placer les accessoires dans le sac en plastique approprié et fermer le sac en plastique.
Assembler les extrémités du tuyau afi n que les particules de saleté ne s'échappent pas.
Enrouler le tuyau autour de l'aspirateur et l'attacher à la poignée.

Fig. 22: Enrouler le tuyau d'aspiration, étape 1

Fig. 23: Enrouler le tuyau d'aspiration, étape 2

Fig. 24: Boîte à outils

ATTENTION!

Risque de basculement lors du transport

▶ Transporter au maximum une boîte à outils sur l'aspirateur.

REMARQUE

Des secousses de l'aspirateur peuvent endommager les batteries.

▶ Si possible, retirer les batteries avant le transport.
- Après le transport avec les batteries insérées : Vérifi er si les batteries sont endommagées (p. ex. si des parties en plastique sont abîmées).

7 Maintenance

⚠ AVERTISSEMENT!

Danger dû à la poussière

• Avant chaque opération de maintenance, éteindre l'aspirateur et retirer les batteries.
  ▶ Porter un équipement de protection individuelle approprié.
  Nettoyer l'aspirateur avant de le démonter.
  Procéder au démontage face à un système de ventilation forcée filtrée localement.
  Nettoyer le lieu de maintenance une fois la tâche effectuée

7.1 Mesures de précaution avec les aspirateurs de classe M

L'extérieur de l'aspirateur doit être nettoyé selon le procédé d'extraction de la poussière, puis essuyé, ou traité avec des produits imperméabilisants avant d'être retiré de la zone dangereuse.

Toutes les pièces de l'aspirateur doivent être considérées comme contaminées lorsqu'elles sont retirées de la zone dangereuse. Les précautions requises doivent être prises afin que la poussière ne soit pas répandue.

Objets contaminés

Lors des tâches de maintenance et de réparation, il faut mettre au rebut tous les objets contaminés qui ne peuvent pas être nettoyées de façon satisfaisante. De tels objets doivent être jetés dans des sacs imperméables, conformément aux dispositions applicables à la mise au rebut de déchets de ce type.

7.2 Changer le filtre de protection du moteur

Si le filtre de protection du moteur est sale, les cartouches filtrantes sont défectueuses.

Remplacer les cartouches filtrantes plissées.
▶ Changer le filtre de protection du moteur ou nettoyer le filtre de protection du moteur avec de l'eau courante, le sécher et le replacer.

7.3 Tester l'efficacité de l'aspirateur

Au moins une fois par an, une vérification du niveau de poussière doit être effectuée par le constructeur ou une personne compétente. Il faut notamment vérifier si le filtre est endommagé, si l'aspirateur est étanche et si le dispositif de contrôle fonctionne. Le taux de circulation d'air L dans la pièce doit être suffisant lorsque l'air évacué retourne dans la pièce. Veiller aux dispositions nationales.

Si la puissance d'aspiration de l'aspirateur diminue et si le nettoyage des cartouches filtrantes plissées n'augmente plus la puissance d'aspiration (à supposer que le réservoir soit vide et le sac filtrant en non-tissé changé), il est nécessaire de changer les cartouches filtrantes plissées (voir Kap. 5.6 „Changer le filtre plissé“ à la page 47).

8 Nettoyage

⚠ AVERTISSEMENT!

Danger dû au nettoyage inapproprié

Les appareils qui ne sont pas entretenus de façon appropriée constituent un danger pour l'utilisateur.

Lors d'une utilisation dans le secteur agroalimentaire : nettoyer et désinfecter l'aspirateur immédiatement après usage afin d'éviter la formation de germes.
▶ Ne pas utiliser de produit de nettoyage inflammable.
Pour nettoyer, n'utiliser ni appareils à jet de vapeur ni nettoyeurs à haute pression.
▶ Ne pas nettoyer les cartouches filtrantes avec de l'air comprimé.

REMARQUE

Les acides, l'acétone et les dissolvants peuvent endommager des pièces de l'aspirateur.

Nettoyer le réservoir et les accessoires avec de l'eau.
Frotter la partie supérieure avec une serviette humide.
▶ Faire sécher le réservoir et les accessoires.

Nettoyer régulièrement les contacts des batteries

9 Recherche de panne et réparation

⚠ AVERTISSEMENT !

Les appareils qui ne sont pas réparés de façon appropriée constituent un danger pour l'utilisateur !

▶ Ne faire effectuer les réparations que par du personnel spécialisé, p. ex. par le service client.
▶ N'utiliser que des pièces de rechange originales.

REMARQUE

Les problèmes de fonctionnement ne sont pas toujours dus à une défaillance de l'aspirateur.

Dysfonctionnement Cause possible Réparation
Diminution de la performance d'aspiration	Filtre encrassé Nettoyer
	Sac filtrant plein Modifier
	Réservoir plein Vider
	Filtre de protection du moteur bouché Nettoyer
	Buse, tubes ou tuyau bouchés Nettoyer
L'aspirateur ne fonctionne pas Le couvercle	n'est pas bien fermé Fermer
	Capteur d'eau désactivé Vider le réservoir
	Aspirateur en veille >AUTO< Régler le régulateur rotatif « Mode de fonctionnement / Nombre de tours » sur >ON< (voir Kap. 3 „Éléments d'affichage et de commande :“ à la page 43)
	Batterie défectueuse Changer
	La batterie n'est pas bien insérée	Placer correctement
	Batterie vide	Changer / Recharger
	Contacts défectueux ou corrodés	Consulter notre atelier
L'aspirateur ne démarre pas lorsque l'outil est allumé en mode >AUTO<.	Connexion de Cordless Control défectueuse	voir instructions du fabricant de Cordless Control.
	Cordless Control défectueux
Le sac poubelle et le sac d'aspirateur en PE sont aspirés dans le filtre	Position vanne rotative incorrecte	Régler la vanne rotative sur OPEN ▲ (voirKap. „Placer un sac poubelle et un sac d'aspirateur en PE*“ à la page 45)
Aspirateur de classe M : poussière dans le réservoir lorsque le filtre en non-tissé est inséré	Position vanne rotative incorrecte	Régler la vanne rotative sur CLOSE ▲ (voirKap. „Placer le sac filtrant en non-tissé*“ à la page 45)
Décharge statique affectant l'opérateur	Dissipation statique non garantie	Utiliser un tuyau d'aspiration avec une capacité de dissipation ou changer le tuyau EL défectueux
Voyants de l'indicateur de remplissage	Filtre plein	Nettoyer le filtre
	Réservoir plein Vider le réservoir
	Tuyau bouché	Éliminer des matières aspirées du tuyau
Toutes les LED des indicateurs de capacité et de signal clignotent	Panne de batterie	Retirer et replacer les packs de batteries
	Ne placer qu'un pack de batteries 18 V	Placer un deuxième pack de batteries 18 V
Une LED d'affichage de capacité de batterie et de signal clignote	Pack(s) de batteries vide(s)	Charger le(s) pack(s) de batteries
Avertisseur rapide (1/10 s marche, 1 s arrêt)	Pack de batteries vide en 20 s	Charger le(s) pack(s) de batteries
Avertisseur de durée	Avertissement peu avant la mise hors service	Charger le(s) pack(s) de batteries
Avertisseur de durée 3 s	Niveau d'eau du réservoir plein	Vider le réservoir

Ne pas intervenir davantage et contacter le service clients.

10 Accessoires d'origine

REMARQUE

N'utiliser que des accessoires originaux.

REMARQUE

Ne recharger les batteries qu'avec le chargeur adapté.

Dénomination de l'article Particularités/Matériau		N° de commande
Cartouche filtrante plisséeFKP 4300	Polyester, homologué classe IFAM(Ti15)	416069
Cartouche filtrante plisséeFKP 4300 HEPA	Polyester, fibres de verre et cellulose, homologué classe IFAH(Ti26)	419190
Cartouche filtrante plisséeFKPN 3000 NANO	Polyester et revêtement en microfibres, homologué classe IFAM(Ti201)	425740
Cartouche filtrante plisséeFKP 4800 Advanced	Polyester, homologué classe IFAM(Ti15)taille du fi litre 4800 cm2	459257
Sac fi Itrant 25 l :
Sac filtrant en non-tisséFBV 25/35(5 pièces)	pour les réservoirs en plastique de 25 l et 35 l, homologué classe IFAM(VIT610/TMO908)	411231
Sac poubelle et sac d'aspirateur en PE FBPE 25/35(lot de 5 M, H)	pour les aspirateursL/M/Havec des réservoirs de 25 l et 35 l, polyéthylène	425764
Sac poubelle et sac d'aspirateur en PE FBVPE 25/35(lot de 5 M, H)	Sac fi Itrant de sécurité pour aspirateursM/Havec réservoirs de 25 l et 35 l, extérieur en polyéthylène et sac fi Itrant en non-tissé à l'intérieur	445267
Tuyau d'aspiration :
Tuyau d'aspiration ∅ 35 mm, longueur : 4 m Conducteur	électrique 455563
Batterie et chargeur :
Pack de batteries Li-HD 18V 10.0 Ah Pack de batteries	Li-HD 18V 10.0 Ah, technologie lithium-ions	457031
Chargeur rapide ASC 145	Pour recharger tous les packs de batterie coulissants lithium-ions et LiHD (12 V - 36 V)	448855

Vous trouverez des accessoires supplémentaires dans la liste des accessoires spéciaux. Celle-ci peut être obtenue sur demande auprès de la Service Team starmix ou sur internet : www.starmix.de, email : [e-mail].

11 Mise au rebut

Les appareils usagés contiennent des matériaux précieux pouvant être récupérés. Ne pas jeter l'aspirateur avec les ordures ménagères mais le déposer correctement dans un centre de collecte des déchets, par ex. à la déchetterie municipale

REMARQUE

Ne pas jeter les batteries avec les ordures ménagères.

Les piles contiennent des matériaux valorisables comme le zinc, le fer, l'aluminium, le lithium et l'argent. Certains des composants potentiels comme le mercure, le cadmium et le plomb sont des métaux lourds et peuvent à ce titre endommager l'environnement et la santé s'ils ne sont pas mis au rebut comme il convient. Si les batteries et les piles sont mises au rebut avec les déchets ménagers, leurs substances toxiques peuvent nuire à l'environnement. En outre, des matières premières précieuses sont alors gaspillées. Les piles peuvent en outre contenir des substances qui irritent, suscitent des allergies ou sont très réactives.

Mettre au rebut les anciennes piles et batteries comme il convient dans les boîtes de collecte du commerce ou dans les lieux de collecte municipaux.

12 Données techniques

Type : ISC CLDC Unité Valeur
Tension V 36
Puissance nominale W 850
Max. Puissance W 900
Débit d'air* l/s (m3/h) 66 (238)
Dépression* hPa/MG 240
Débit d'air** l/s (m3/h) 38 (137)
Dépression** hPa/SE	213
Niveau sonore L_pA / L_WA	dB(A)	72 / 86 ±2
Poids	kg	12,6
Dimensions l x L x H cm 46 x 40 x 57
Volume réservoir	l	25
Mesure de vibrations	m/s2	0,08 ±0,01

* à côté du ventilateur
** à côté du tuyau

13 Tests et agréments

Les test électrotechniques doivent être menés conformément aux dispositions du règlement de prévention des accidents (DGUV V3) et aux parties 1 et 3 de DIN VDE 0701. Selon DINVDE0702, ces tests sont nécessaires à intervalles réguliers et après des réparations ou des modifications.

Les aspirateurs sont testés avec succès conformément à IEC/EN 60335-2-69.

14 Déclaration CE de conformité

Nous déclarons par la présente que la machine décrite ci-dessous, de par sa conception et sa construction, et dans la version commercialisée par nos soins, est conforme aux exigences élémentaires de santé et de sécurité pertinentes des directives CE. Cette déclaration perd sa validité en cas de modification de la machine dont nous n'aurions pas convenu.

Produit : Aspirateur industriel pour liquides ou substances sèches

Type :

La structure des appareils répond aux dispositions pertinentes suivantes :

Directive européenne Machines 2006/42/CE incluant les modifications :

Directive CEM CE 2014/30/UE :

ROHS 2011/65/UE

Représentant pour la constitution de la documentation technique :

13.10.2023

ISC CLDC

Directive européenne Machines 2006/42/CE

Directive CEM 2014/30/EU

ROHS 2011/65/UE

Prescriptions de la catégorie III

EN 63000:2018

La société VDE Prüf- und Zertifizierungsinstitut GmbH (n° d'id. européen 03666), Merianstr. 28, 63069 Offenbach, a testé et certifié le produit.

ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3, 73061 Ebersbach/Fils, Allemagne

Carsten Gresser

5.1.1 Inserire la o le batterie

⚠ AVVERTENZA!

Les aspirateurs de catégorie L sont appropriés pour l'aspiration de poussières sèches, incombustibles et dangereuses pour la santé présentant des valeurs limites pour poste de travail > 1 mg/m³.

Les aspirateurs de la catégorie M sont appropriés pour l'aspiration de poussières sèches, non combustibles, de liquides, poussières de bois non combustibles et de poussières dangereuses avec des valeurs limites ≥ 0,1 mg/m³.
