FS01-16AR - Ventilateur El Corte Inglés - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur
Dimensions	Non spécifiées
Poids	Non spécifié
Puissance	Non spécifiée
Nombre de vitesses	Non spécifié
Fonctionnalités supplémentaires	Non spécifiées
Utilisation	Pour rafraîchir l'air dans les espaces intérieurs
Maintenance	Nettoyage régulier des pales et du filtre
Sécurité	Utiliser sur une surface stable, éloigner de l'eau
Informations générales	Idéal pour les chaudes journées d'été

FOIRE AUX QUESTIONS - FS01-16AR El Corte Inglés

Le ventilateur ne s'allume pas, que faire ?

Vérifiez que le ventilateur est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Le ventilateur fait un bruit étrange, que signifie cela ?

Un bruit étrange peut indiquer un problème avec les pales ou le moteur. Vérifiez que les pales sont propres et bien fixées. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur ne tourne pas à la vitesse souhaitée, que faire ?

Vérifiez que le réglage de la vitesse est correctement sélectionné. Si le problème persiste, cela pourrait indiquer un problème avec le moteur ou le contrôleur de vitesse.

Le ventilateur dégage une odeur étrange, est-ce normal ?

Une légère odeur peut se produire lors de la première utilisation, mais si l'odeur persiste, débranchez le ventilateur et contactez le service après-vente.

Puis-je utiliser le ventilateur à l'extérieur ?

Ce ventilateur est conçu pour une utilisation intérieure. Évitez de l'utiliser à l'extérieur pour prévenir les dommages.

Comment régler l'angle du ventilateur ?

La plupart des modèles ont un mécanisme d'inclinaison à l'avant. Ajustez doucement l'angle jusqu'à ce que vous trouviez la position souhaitée.

Y a-t-il une garantie pour ce ventilateur ?

Oui, ce ventilateur est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI FS01-16AR El Corte Inglés

Le produit doit être installé en respectant les règles nationales d'installation.

Cet appareil est uniquement destiné à une utilisation domestique et intérieure.

1. Montez-le complètement avant de le mettre en marche.

2. Avant la connexion de l'appareil, contrôler si:

la tension de raccordement est bien la même que celle de la plaque signalétique:

- La prise et l'approvisionnement en courant sont adaptés à l'appareil.

la fiche du câble est adaptée à la prise de courant L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 220-240 Volts (50 -60Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.

2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.

3. N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque de choc électrique.

4. Ne jamais laisser le ventilateur fonctionner sans surveillance.

5. Pour des raisons de sécurité, il est IMPERATIF de toujours retirer la fiche de la prise lorsque l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.

6. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage qui pourraient facilement abîmer ou déformer votre appareil.

7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.

8. Ne pas utiliser l'appareil avec un câble ou une fiche endommagé.
9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
10. Débranchez le ventilateur lorsque vous le déplacez.
11. Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.
12. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
13. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
14. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).
15. AVERTISSEMENT !!! Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de ualifi-

cation similaire afin d'éviter un danger.

1. Assurez-vous que le ventilateur est débranché du réseau d'alimentation avant de démonter la grille pour le nettoyage.
2. Il est interdit d'utiliser le ventilateur sans lesgrilles de protection.
3. Cet appareil est destiné à être utilisé dans des applications domestiques et intérieures.
4. Pour un assemblage correct de l'appareil, veuillez vous référer au paragraphe orrespondant à la page 16.
5. Pour les instructions de nettoyage et d'entretien, veuillez vous référer au paragraphe nettoyage et entretien à la page 19.
6. Les instructions d'emploi doivent être fournies et conserver avec l'appareil afin que celui-ci puisse être utilisé sans danger.
7. La pile doit être retirée de la télécommande avant de mettre au rebut.
8. La pile doit être mise au rebut en toute sécurité.
9. A respeito da informação pertinente a instalação, manuseio, manutenção, limpeza e descarte do aparelho, favor consultar o parágrafo abaixo do manual.

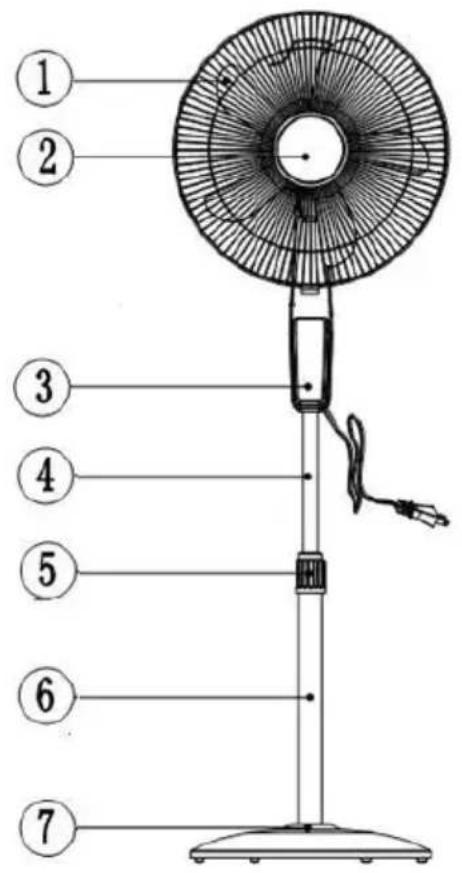

DESCRIPTION

1. Pales
2. Grille avant
3. Panneau de commandes
4. Tube d'extension
5. Anneau de réglage hauteur
6. Tube inférieur

7. Enjoliveur de base

8. Grille avant

9. Vis de verrouillage du cerclage
10. Base plastique
11. Contrepoids
12. Grille arrière
13. Boitier moteur
14. Câble d'alimentation
15. Vis de serrage

INSTRUCTIONS D'ASSEMBLAGE

- Desserrez et retirez l'anneau de réglage de hauteur de la partie supérieure du tube inférieur. Faites glisser l'enjoliveur de la base sur le tube. Remettez l'anneau de réglage de la hauteur et serrez.

• Raccordez ensuite le tube à la base ronde positionnée sur le contrepoids. Par de dessous, insérez la rondelle et serrez l'ensemble à l'aide de la vis coudée fournie. Bien serrez jusqu'à ce qu'il soit correctement bloqué.
• Faites glisser vers le bas l'enjoliveur de base sur l'ensemble.

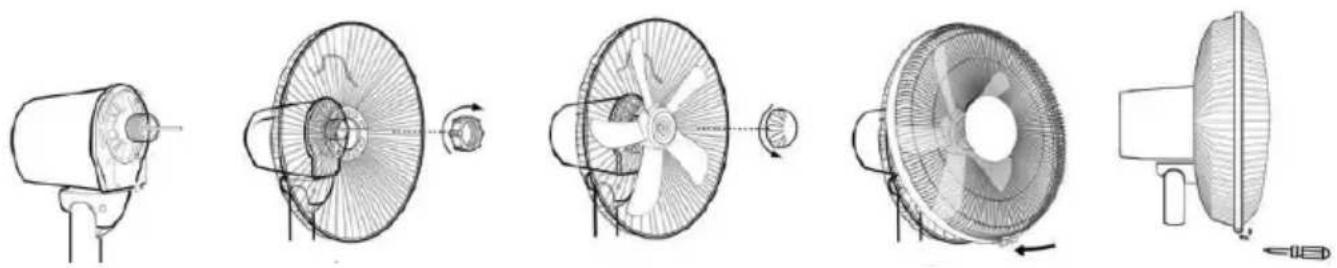

• Retirez le contre-écrou de protection de l'arbre du moteur.
- Placez la grille arrière sur le carter du moteur en veillant à bien positionnéer les ergots du carter dans les trous de guidage de la grille.
- Serrez fermement (dans le sens des aiguilles d'une montre) le contre-écrou pour fixer la grille arrière.
- Positionnez la pale du ventilateur sur l'arbre du moteur en plaçant les encoches de la pale dans l'axe traversant l'arbre du moteur.
- Serrez à l'aide de l'écrou inverse (dans le sens inverse des aiguilles d'une montre et bien bloquer la pale.
- Placez la grille avant et installez l'anneau de cerclage en plastique autour des grilles pour les maintenir. Veillez à bien positioner les rebords des 2 grilles dans les 2 encoches de l'intérieur du cerclage.
• Serrez la vis de la grille pour fixer l'anneau.

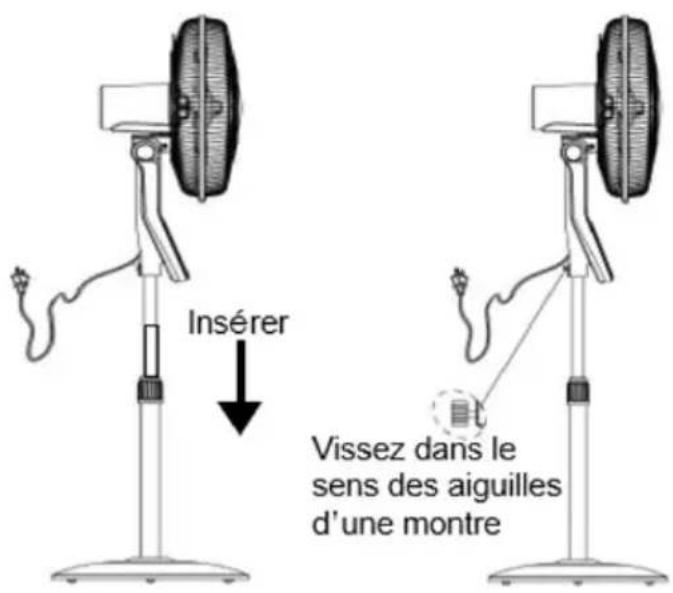

- Insérez le tube intérieur dans le corps principal (panneau de commandes) du ventilateur et fixez-le en serrant la grande vis à l'arrière.

Insérer Vissez dans le sens des aiguilles d'une montre

CLAVIER DE COMMANDE

AVERTISSEMENT: Ne pas positioner d'objet à une distance inférieure à 1 mètre de l'avant, des côtés et de l'arrière de l'appareil.

IMPORTANT ! NE PAS COUVRIR L'APPAREIL !

Placez le ventilateur sur une surface stable, plane et séche.

FONCTIONNEMENT

• Raccordez le cordon d'alimentation à une prise murale adaptée.
• Appuyez sur le bouton Marche/ Arrêt (Endendido/Apagado) pour démarrer ou arrêter le ventilateur.
• Appuyez sur le bouton Vitesse (Selección de velocidad) pour régler la vitesse au niveau souhaité: "lente", "Moyenne" ou "Rapide".
• Appuyez sur le bouton Mode (Modo) pour régler sur le mode desire: normal, "naturel" ou silencieux".
• En mode "silencieux": le ventilateur fonctionne à une vitesse prédéterminée et le niveau sonore est abaissé, l'indicateur s'allume.
• En mode "Naturel": le ventilateur change de rythme de ventilation de façon aléatoire pour une sensation de brise naturelle. L'indicateur s'allume.
• Appuyez sur le bouton Oscillatio (Oscilación) pour activer la fonction d'oscillation.
• Appuyez sur le bouton Minuteur (Temporizador) pour démarrer la minuterie réglable entre 30 minutes et 7,5 heures. Chaque impulsion sur le bouton, augmente la durée de 30 minutes. Renouvellez l'opération jusqu'à obtention du temps desire jusqu'à 7,5 heures maximum.
• Réglage de l'inclinaison : vous pouvez incliner la grille pour orienter le flux d'air vers le haut ou vers le bas.

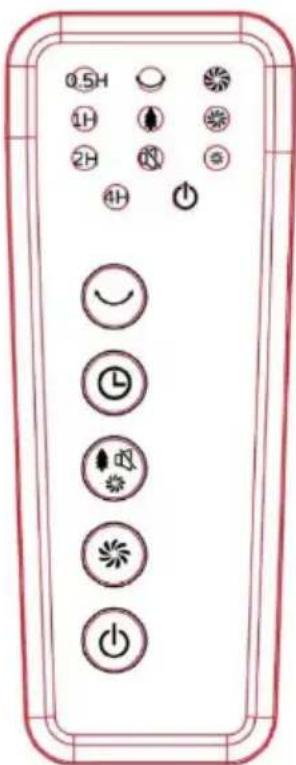

TÉLÉCOMMANDE

• Toutes les fonctions du ventilateur peuvent être activées à partir de la télécommande.
• Fonctionne avec 1 pile bouton CR2025 de 3 volts fournie dans la télécommande. Les piles usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.
• Respecter les polarités en l'insérant.

REPLACEMENT DE LA BATTERIE

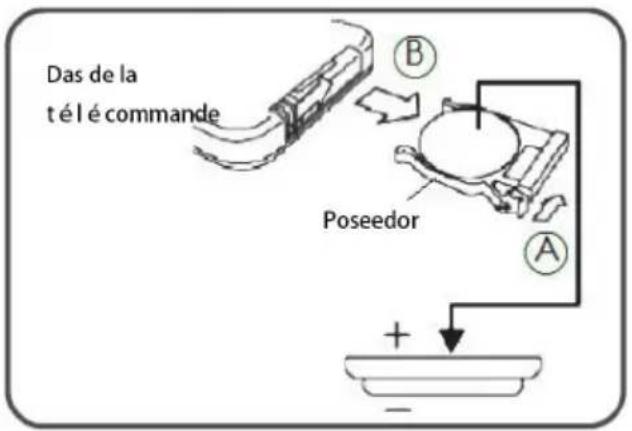

1. Retirez le plateau de la pile en appuyant sur le clip de verrouillage A avec votre pouce.

Faites glisser le plateau de la pile dans le sens de la flèche B.

1. Remplacez par le même type de pile et assurez vous que le sens d'introduction (+) selon 18

0.5H 1H 2H 4H + - + - + - + - + -

le diagramme avec le côté (+) orienté vers le haut.

Le non respect des polarités peut causer d'importants dégâts.

1. Remettez le plateau de la pile dans la télécommande jusqu'à son verrouillage.

AVERTISSEMENT: Danger de court circuit et de chocs électriques si les piles sont mal installées. Remplacez les piles uniquement par des piles du même type ou compatibles

Das de la télécommande Poseedor A B

NETTOYAGE ET ENTRETIEN

• Le ventilateur doit être nettoyé régulièrement pour assurer un fonctionnement optimal.
• Assurez-vous que le ventilateur est éteint du secteur avant de retirer la protection.
• Débranchez le ventilateur du secteur avant le nettoyage.
• Utilisez un chiffon humide (non mouillé) pour essuyer l'extérieur du ventilateur afin d'éliminer la poussière et la saleté.
• Utilisez un aspirateur pour retirer la poussière et la saleté autour des grilles.
  • Assurez-vous que le ventilateur est sec avant de le remettre sous tension.
• Ne tentez pas de démonter le ventilateur. Il n'y a pas de pièces réparables par l'utilisateur. Pour les opérations d'entretien ou de réparation, contactez un électricien agréé.

SPECIFICATIONS TECHNIQUES :

Modèle n° FS01-16AR
Alimentation 220-240V~ 50-60Hz
Puissance 60 W
Classe II
Batterie télécommande CR2025, 3V

Description Symbole Valeur Unité
Débit d'air maximal F 54.3 m3/min
Puissance absorbée P 39.9 W
Valeur de service SV 1.4	(m3/min)/		W
Consommation d'électricité appareil éteint	POFF	0,2	W
Niveau de puissance acoustique	LWA	58	dB(A)
Vitesse maximale de l'air	c	3.2	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr. 1992)EN 500564: 2011EN60704-1: 2011+A11:2012EN IEC60704-2-7:2020
Detalhes de contacto para ob-tenção de mais informações	El Corte Inglés S.A.Hermosilla, 112 - 28009 Madrid · España
