Caractéristiques techniques	Climatiseur mobile WHIRLPOOL WHAW-101IN, capacité de refroidissement 2,6 kW, classe énergétique A.
Modes de fonctionnement	Fonction refroidissement, déshumidification, ventilation.
Niveau sonore	55 dB(A) en mode refroidissement.
Dimensions	Dimensions compactes pour un placement facile, poids léger.
Utilisation	Idéal pour les petites à moyennes pièces, installation rapide sans travaux.
Entretien	Filtres lavables, nettoyage régulier recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de panne.
Informations générales	Garantie de 2 ans, service après-vente disponible, consommation d'énergie réduite.

FOIRE AUX QUESTIONS - WHAW-101IN WHIRLPOOL

Comment installer le climatiseur WHIRLPOOL WHAW-101IN ?

Assurez-vous de suivre le manuel d'installation fourni. Placez l'unité sur une surface plane, branchez-la sur une prise électrique appropriée et vérifiez les réglages de ventilation.

Le climatiseur ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous aussi que le disjoncteur n'a pas sauté.

Le climatiseur ne refroidit pas suffisamment, que faire ?

Vérifiez que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et portes sont bien fermées.

Quel est le niveau sonore du WHIRLPOOL WHAW-101IN ?

Le niveau sonore de cet appareil est d'environ 50 dB en fonctionnement normal, ce qui est comparable à une conversation calme.

Comment nettoyer les filtres du climatiseur ?

Retirez les filtres selon les instructions du manuel, lavez-les à l'eau tiède avec un détergent doux, rincez-les bien et laissez-les sécher complètement avant de les remettre en place.

Pourquoi mon climatiseur WHIRLPOOL WHAW-101IN fuit-il de l'eau ?

Cela peut être dû à un filtre obstrué ou à un réservoir de condensation plein. Vérifiez et nettoyez les filtres, et assurez-vous que le réservoir est vidé si nécessaire.

Puis-je utiliser le climatiseur en hiver ?

Non, ce modèle est conçu uniquement pour un usage en été. Évitez de l'utiliser à des températures inférieures à 5 °C pour éviter des dommages.

Comment régler la température du climatiseur ?

Utilisez le panneau de contrôle ou la télécommande pour ajuster la température souhaitée. Le thermostat régulera automatiquement le fonctionnement de l'appareil.

Où puis-je acheter des pièces de rechange pour le WHIRLPOOL WHAW-101IN ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés Whirlpool ou sur leur site internet officiel.

Comment puis-je augmenter l'efficacité énergétique de mon climatiseur ?

Assurez-vous que les filtres sont propres, maintenez les fenêtres et portes fermées, et utilisez des rideaux pour bloquer la chaleur du soleil.

Quelle est la garantie du climatiseur WHIRLPOOL WHAW-101IN ?

Le climatiseur est généralement couvert par une garantie de 2 ans sur les pièces et la main-d'œuvre. Veuillez consulter le manuel pour les détails spécifiques.

MODE D'EMPLOI WHAW-101IN WHIRLPOOL

Tous droits reserves. Fabrique sous licence par XLS Products, Pennsylvania. Garantie limitee fournie par XLS Products.

Pour toute question concernant les fonctionnalités, le fonctionnement/la performance, les pièces ou le service, appelez le : 1-800-207-1156.

Au Canada, pour obtaining une installation ou un service, appelez le: 1-800-207-1156.

Tableau du Contenus

SECURITE DU CLIMATISEUR 2

INTRODUCTION AUX FLUIDES FRIGORIGENES R32 3

EXIGENCES D'INSTALLATION 4

Exigences electriques - Tous les modèle 4

Méthode de mise à la terre recommandaee. 4

Cordon d'alimentation - Tous les modèles 5

Outils requis - Tous les modèles 5

Listede colisage 5

Instructions d'opération 6

ASSEMBLAGE ET INSTALLATION DU MONTAGE DE LA FENETRE 7

UTILISATION DU CLIMATISEUR 10

ENTRETIEN DU CLIMATISEUR 13

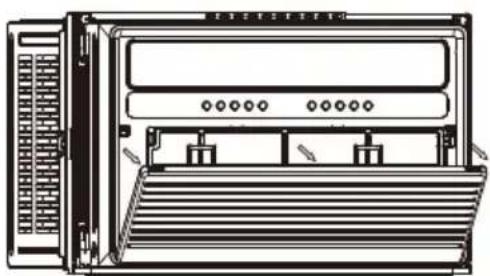

Retrait du filtré à air 13

Nettoyage du filtré à air 13

Nettoyage du panneau avant 13

Réparation des dommages de peinture 13

Stockage hivernal. 13

DEPANNAGE 14

Votre sécurité et celle des autres est très importantes.

Nous avons Inclus de nombreux messages de securite Importants dans ce manuel et sur voite apparell. Usez
toujours et suvez tous les messages de securite

Voicille symbole d'alerte de sécurité.

Ce symbole you avertit des dangers potentiels pouvant you causer des blessunes graves, voite mortelles, ainsilqu' à autres personnes.

Tous les messages de sécurité seront accompagnés du symbole d'alante de sécurité et des mots "DANGER" ou "AVERTISSEMENT". Ces mots signifient:

DANGER

Vous pouvez etre tue ou gravement blessé si vous ne suivez pas immédiattement les Instructions.

AVERTISSEMENT

Vous pouvez etre tue ou gravement blesse si vous ne suivez pas les Instructions.

Tous les messages de sécurité vous indiqueront que le danger potentiel, comment réduire le risque de blessure, et ce qui peut arriver si les Instructions ne sont pas suiviès.

INSTRUCTIONS DE SECURITE IMPORTANTES

AVERTISSEMENT: Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de cette climatique, suivez ces précautions de base:

■ Branchez l'appareil dans une prise à 3 broches mise à la terre.
Ne retirez pas la broche de mise à la terre.
N'tulIsez pas d'adaptataur,
Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorlieles ou mentalles sont différentes ou alterées, ou qui manquent de l'expérience/des connaissances nécessaires pour le faire, sauf si ces personnes sont supervises ou formées à utiliser l' apparéil par une personne qui accepte la responsabilité de leur sécurité.

Ne pas utilise deralonge.
Débranchez le climatseur avant toute opération de maintenance.
Utilsez deux personnes ou plus pour déplacer et installer le
climatisseur.
Ne pas boite /eau recueille dans /ba c / eau.
Les enfants doivent être surveillies pour s'assurer qu'il ne jouent pas avec l'apparel.

CONSERVEZ CES INSTRUCTIONS

INTRODUCTION AUX FLUIDES FRIGORIGENES R32

Les fluides frigorigènes utilisés dans nos climatisateurs sont des hydrocarbures respectieux de l'environnement. Ce type de fluide frigorigène est inodore et combustible, ce qui signifie qu'il peut brûler et exploser dans certaines circonstances. Cependant, il n'y a aucun danger de combustion ou d'explosion si vous respectez le tableau ci-dessous lors de l'installation de votre climatisation dans une piece ayant une superficie approuquee et si vous l'utilise correctement.

Comparé aux fluides frigorigènes ordinaires, le réfrigérant R32 est respectieux de l'environnement, n'endommage pas la couche d'zone et a un très faible effet de serre.

Exigences de surface de la pièce pour un climatiseur avec le réfrigerant R32

Réfrigérant	Capacité (Btu)	Surface de Pièce
R32	≤9K/12K	Supérieur à 4m² (43 sq.ft)
	≤18K	Supérieur à 15m² (161 sq.ft)
	≤24K	Supérieur à 25m² (269 sq.ft)

AVERTISSEMENT

Veuillez dire le manuel avant l'installation, l'utilisation et l'entretien.
N'utilisez pas de moyens pour accelerer le dégivrage ou le nettoyage, autres que ceux recommendés par le fabricant.
Ne percez pas ou ne brulez pas l'appareil.
L'appareil doit être stocké dans une piece sans sources d'allumage en fonctionnement continu (par exemple : des flammes nues, un apparéil à gaz en fonctionnement) et des sources d'allumage (par exemple : un radiateur électrique en fonctionnement) à proximé de l'appareil.
Veuillez contacter le centre de service après-vente le plus proche lorsque l'entretien est nécessaire. Au moment de l'entretien, le personnel d'entretien doit respecter strictement le manuel d'utilisation fourni par le fabricant correspondant et toute personne non professionnelle est interdite de maintainir le climatiseur.

Il est nécessaire de purger le réfrigerant du système avant d'effectuer une maintenance ou demettre au rebut un climatiseur. Notez que le réfrigerant peut ne pas avoir d'odeur et est inflammable.
■ Limites de fonctionnement de l'unité : Côté extérieur 65 à 110°F, 80% RH ; côté interieur 61 à 90°F, 80% RH.
Veillez à ce que les ouvertures de ventilation soient dégagées de tout obstacle.
Toute personne impliquée dans le travail sur un circuit de réfrigerant ou dans son ouverture doit détenir un certificat valide délivré par un organisme d'évaluation/agree par l'industrie, qui surveille leur compétence à manipuler les réfrigerants en toute sécurité conformément à une Specification d'évaluation reconnaue par l'industrie.

EXIGENCES D'INSTALLATION

Exigences electriques - Tous les modèles

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause

un décès, un incendie ou un choc électrique.

Les specifications électriques pour le climatiseur sont répertoriées sur l'étiquette du modele et du nombre de série. L'étiquette du modele et du nombre de série se trouve sur le côte droit du coffret du climatiseur.

Les exigences électriques spécifiques sont répertoriées dans les sections "Exigences électriques". Suivez les exigences pour le type de fiche indiqué dans ces sections.

Méthode de Mise à La Terre Recommendée

Cet apparéil de climatisation doit être mis à la terre. Il est équiné d'un cordon d'alimentation avec une fiche à trois broches mise à la terre. Pour réduire au minimum les risques de chic électrique, le cordon doit être branché dans une prise à trois broches mise à la terre correspondante et être mis à la terre conformément à tous les codes et règlements locaux. Si une prise correspondante n'est pas disponible, il incombe au client de faire installer une prise à trois broches mise à la terre par un installateur électricien qualifié. Il incombe au client:

Pour contacteur un installateur électricien qualifié.
Pour s'assurer que l'installation électrique est adequate et conforme au Code électrique national, ANSI/NFPA 70 - derniere edition, ainsi qu'à tous les codes et règlements locaux.

Des copies des normes mentionnées peuvent etre obtenues aupres de: National Fire Protection

Association

	8k	10k	12k
Tension(V)	115 V (103 min - 127 max)	115 V (103 min - 127 max)	115 V (103 min - 127 max)
Currant(A)	0 - 10 A	0 - 12 A	0 - 13 A
Fusible	Fusible temporisé de 15 ampères ou disjoncteur	Fusible temporisé de 15 ampères ou disjoncteur	Fusible temporisé de 15 ampères ou disjoncteur

Cordon d'Alimentation Électrique - Tous les Modèles

NOTE: Le cordon d'alimentation électrique du climatiseur peut différer de ceux presentés.

Le climatiseur est equiped'un cordon d'alimentation electrique conforme aux normes UL. Ce cordon d'alimentation contient des composants electroniques de pointe qui detectent les courants de fuite. Si le cordon est endommaged, les composants electroniques detectent les courants de fuite et l'alimentation est coupee en une fraction de seconde.

Pour tester votre cordon d'alimentation électrique:

1. Branchez le cordon d'alimentation dans une prise à 3 broches mise à la terre
2. Appuyez sur RESET (sur certains modèles, une lumière verte s' allumera).
3. Appuyez sur TEST (écoutez leclc ; le bouton de réinitialisation se déclenchera, et sur certains apparèils, une lumière verte s' éteindra).
4. Appuyez et relâchéz RESET (écoutez le clic ; le bouton de réinitialisation se verrouillera, et sur certains appeareils, une lumière verte s'allumera). Le cordon d'alimentation est pré à être utilisé.

NOTES:

Le bouton de réinitialisation doit être enforcé pour un fonctionnement correct.
Le cordon d'alimentation doit être remplace s'il ne se déclenché pas lorsque le bouton de test est pressé ou s'il ne se réinitialise pas.
Ne pas utiliser le cordon d'alimentation comme interrupteur ON /OFF. Le cordon d'alimentation est concu comme un dispositif de protection.
- Un cordon d'alimentation endommagé doit être remplace par un nouveau cordon d'alimentation obtenu auprès du fabricant du produit et ne doit pas être réparé.
Le cordon d'alimentation ne contient pas de pieces réparables par l'utilisateur. L'ouverture du boîtier inviable annule toutes les garanties et réclamations de performance.

Outils Requis - Tous les Modèle

Rassembliez les outils et pieces nécessaires avant de commencer l'installation. Lisez et suivez les instructions fournies avec les outils listed ici.

Tournevis cruciforme

Niveau

Metre ruban

Crayon

Ljiste de Collsage

APPEARANCE	NOM DE LA PIECE	QUANTITÉ
	Climatisationur de Fenêtre	1
	Télécommande	1
	Joint en mousse long (non adhésif)	1
	Joint en mousse long (adhésif)	1
	Vis de 3/4"	4
	Pile pour télécommande	2
	Support de sécurité	1
	Vis de 1/2"	3
	Plasticene	1
	Joint de panneau (Adhésif)	2
	Cadre de serrure courte (de rechange)	2
	Cadre de verrouillage long (de rechange)	2

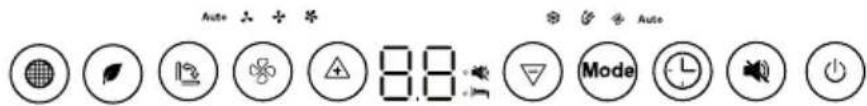

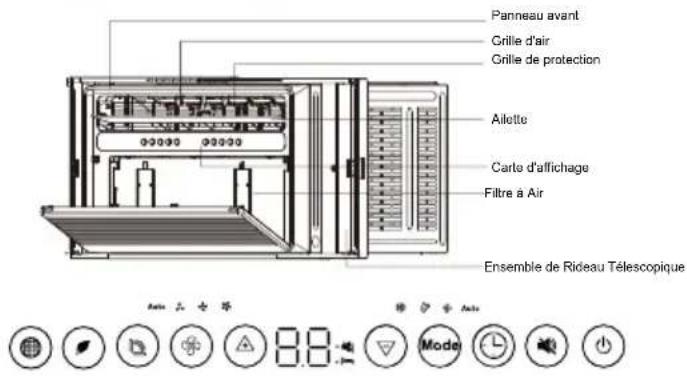

Panneau de Contrôle

Instructions d'opération

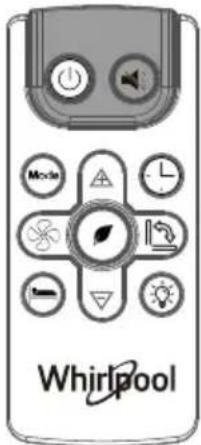

Pour le modele avec telecommande
Vous pouvez facilement utiliser ce climatiseur en appuyant sur le bouton correspondant sur le panneau de contrôle ainsi que sur la telecommande.

	Nettoyez le filtré à poussière.
	Activez/désactivez le mode ÉCONOMIE, en mode Cool/Séchage.
	Sélectionnez pour ajuster la direction du flux d'air en faisant pivoter la grille verticallement.

Ajustez la vitesse du ventilateur (Auto, Faible, Moyenne, Élevée) NOTE: Le réglage de la vitesse du ventilateur est disponible uniquement en mode Auto, Cool et Ventilateur. Augmentez la température de la climatisation.
Augmentez la température de la climatisation.
Diminuez la température de la climatisation.
Mode	Passez entre les modes Cool/Séchage/Ventilateur/Auto.
L	Programmez l'activation ou la désactivation du minuteur de l'unité.
Activez/désactivez le mode SILENCE.
Allumez le climatiseur ou passerez en mode veille.
Symboles d'indication des LED sur le panneau de contrôle
AUTO FAIBLE MOYEN ÉLEVÉ	Indique les vitesse de ventilateur automatique, faible, moyenne et élevé, respectivement.
	Indique que l'unité est en mode SILENCE..
	Indique que l'unité est en mode Sommeil.
COOL SÉCHAGE VENTILAT EUR AUTO	Indique respectivement les modes Cool, Séchage, Ventilateur et Auto.

ASSEMBLAGE & INSTALLATION MONTAGE EN FENÉTRE

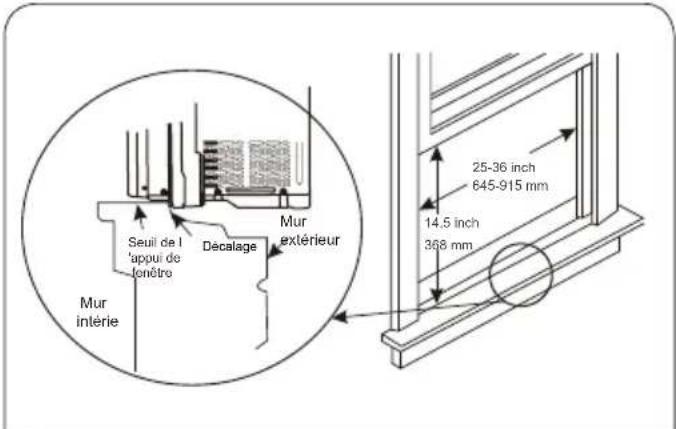

Etape1: Exigences de la fenetre

1. Ce climatiseur est concu pour etre installedans une fenetre standarda guillotine simple ou double,avec une largeur de fenetre entre 25" et 36"(645mm-915mm).
2. Levantail inférieur (la partie inférieure de la fenêtre qui monte et descend) doit permettre un dégagement vertical de 14.5" lorsqu'il est ouvert.

1. Toutes les pièces de support doivent être fixées à du bois solide, de la maconnerie ou du métal.
2. La prise électrique doit être accessible pour le cordon d'alimentation. (Prises électriques uniquement, pas de multiprises ou autres prises autorisées.)
   NOTE: Rangez le climatiseur dans sa boîte de produit lorsqu'il n'est pas utilisé.

Étape 2: Testing

Avant d'installer votre climatisationur, testez-le pour vous assurer qu'il fonctionne correctement et que votre prise de courant a le niveau de puissance approprié.

Tout d'abord, placez-le sur une surface plane, branche-ledirectement dans une prise murale (ne jamais utiliser de multiprise ou autre dispositif), et allumeze-le.

Ensuite, utilisez le bouton de mode sur votre panneau de contrôle pour passer le climatiseur en mode Refroidissement et appuyez sur la flèche vers le bas pour régler la température au réglage le plus bas. Àpres 3 minutes, le climatiseur doit souffler de l'air frais. Si c'est le cas, veuillez passer à l'étape suivante. Sinon, consultez des conseils de dépannage détaillés sur le site de support.

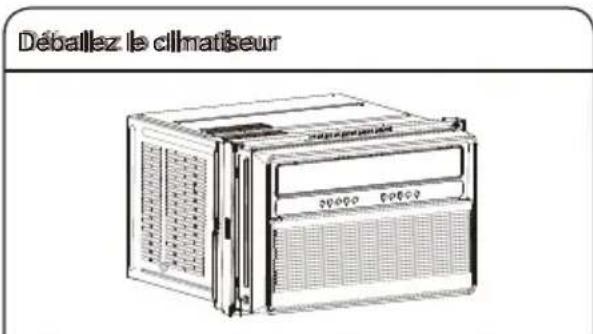

Étape3: Préparez Le Climatiseur pour l'Installation

Retrez les matériaux d'emballage:

Manipuez delicatement le climatiseur lors du déballage de l'unité. Placez le climatiseur sur une surface dure et plane.

Retirez les résidus de ruban adhésif et de colle des surfaces avant d'allumer le climatiseur. Frotte une petite quantité de liquide vaisselle sur l'adhésif avec les doigts. Essuyez avec un chiffon humide et séchez.

Ne pas utiliser d'instruments tranchants, d'alcool à friction, de liquides inflammbables ou de nettoyants abrasifs pour enlever le ruban adhésié ou la colle. Ces produits peuvent endommager la surface du climatisationur.

Retirez tous les matériaux d'emballage insérés dans les grilles laterales. Jetez/recyclez les matériaux d'emballage de manière appropriée.

Étape 4: Appliqué le joint en mousse

adhesive Mesurez la longueur du cadre de fenetre supérieur, decoupez le joint en mousse adhesive à la longueur appropriée, et appliquez comme indiqué cidesous.

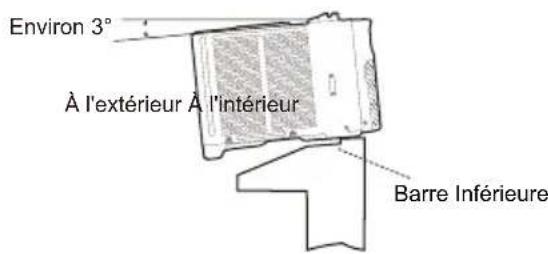

Étape 5: Placer à l'Intérieur d'une fenêtre ouverte

En utilisant une équipe de levage, soulevez doucement le climatiseur et place-le sur le rebord de la fenêtre. Ensuite, fermez la fenêtre en vous assurant que le climatiseur est centré et que le rail inférieur est bien aligné avec le rebord de la fenêtre.

NOTE: Le climatiseur doit être incliné d'environ 3^ pour permettre un meilleur drainage de la condensation et de I' eau de pluie.À l'aide d'un niveau, mesurez environ 1/3 de bulle pour obtenir la pente correcte.

Étape 6: Fixation des supports latéraux

Étendez les supports latéraux des deux côts du climatiseur sur les cadres de fenêtre gauche et droit et fixez-les en installant quatre vis de 3/4" comme indiqué.

NOTE: Fixez d'abord les vis supérieures, puis les vis inférieures. Lorsque vous ouvrez la fenetre, assurez-vous que toutes les vis sont bien serrées.

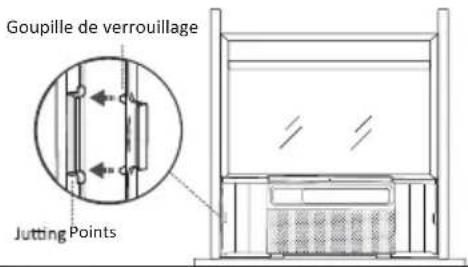

Étape 7: Fixation des panneaux lateraux

Tirez les panneaux lateraux vers l'intérieur pour les aligner avec les supports, puis fixez-les sur les côtes en enclenchant les points saillants sur les broches de verrouillage. Les panneaux lateraux doivent être verrouillés par une vis à tête hexagonale longue de 1/4 .

Étape 8: Scellez les espaces avec de la pâte à modeller (Plasticone)

Remplissez les crevasses entre les supports lateraux et les panneaux avec la plasticine incluse.

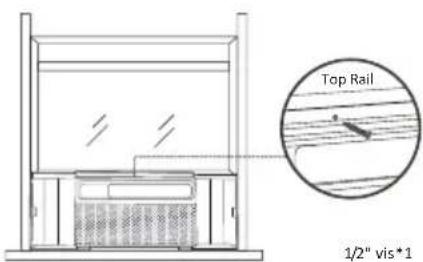

Etape 9: Fixation de la vis dans le nail supéieur

Fixez la vis de 1 / 2^n dans le rail supérieur du climatiseur au cadre de la fenetre.

Étape 10: Installation du support de sécurité (recommendé)

Pour des raisons de sécurité, il est recommendé de fixer le support de sécurité sur le dessus de la fenetre à l'aide de deux vis de 1/2" pour empêcher l'ouverture de la fenetre de l'extérieur. Cependant, le support de sécurité peut être retiree pour vous permettre d'ouvir la fenetre lorsque vous le souhaitez.

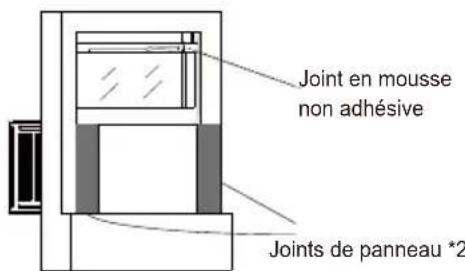

Étape 11: Combler l'Espace Entre Les Vantaux en Appliquant les Joints de Panneau

Découpez le joint en mousse non adhésif à la longueur appropriée et insérez-le entre les vantaux de la fenêtre. Lorsque la fenêtre est ouverte, assurez-vous que toutes les vis sont bien serrées, de l'unité de climatisation au cadre de la fenêtre. Mesurez la longueur étendue par les panneaux lateraux, découpez les joints de panneau à la longueur appropriée, retirez les pellicules protectrices et appliquez-les sur les panneaux des deux côts.

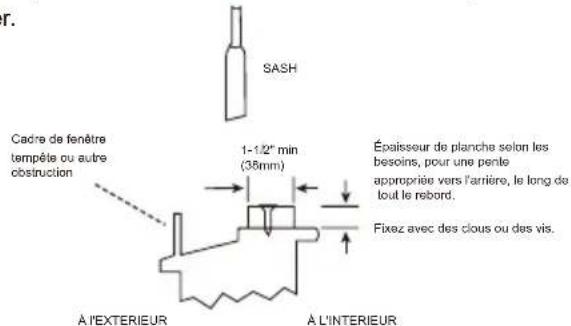

Si I'AC est bloqué par le cadre de la fenêtre tempête.

Ajoutez du bois comme indiqué. Retirez le cadre de la fenetre tempête ou l'obstruction avant d'instructor le climatiseur de fenetre. Si le cadre de la fenetre tempête doit rester, assurez-vous que les trous de drainage ou les fentes ne sont pas calfeutres ou peints. L'eau de pluie accumulée ou la condensation doit pouvoir s'

écouler.

IMPORTANT: Lors de l'ouverture de la fenêtre, assurez-vous que les vis fixes sont correctement fixées en place sans aucun objet affectant leur attachment aux supports latéraux et au cadre de fenêtre associé pour éviter que l'unité ne devienne instable et ne tombe.

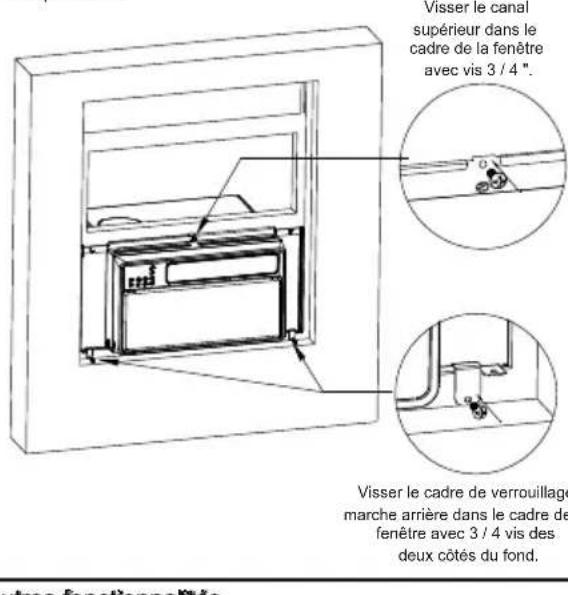

Sl vous Installiez un nom de fenetre spécial

Pour certains cadres de fenêtre spéciaux, parce que trop

mince ou

trop épais, vous

Il peut être nécessaire d'utiliser un cadre de verrouillage arrière pour une fixation supplémentaire. Si l'unité de courant alternatif ne peut pas être bien visée à travers les trous de cadre en acier, une

fixation supplémentaire doit etre effectuee a l'aide d'un cadre de

verrouillage de secours,

1. Installez les vis sur le canal supérieur de l'unité de climatisation et vissez - les dans le cadre de la fenêtre.
2. Choisissez deux supports appropriés, utilisez un cadre de verrouillage et fixez - le au fond du cadre en acier après du côte avec des vis.
3. Si nécessaire, vous pouvez utiliser deux autres cadres de verrouillage de rechange pour une fixation supplémentaire dans la zone supérieure.

Autres fonctionnalités

Rappel de filtré

Lorsque le temps de fonctionnement atteint 500 heures, le rappel de filtre s'allume pour indiquer que le filtre doit etre nettoyé.

Appuyez et maintenez enforcé le bouton Filtré pendant 5 secondes pour réinitialiser le rappel de filtre. Veuillez consulter la section entretien de ce manuel pour les instructions de nettoyage du filtre.

Extinction automatique de l'affichage

L'affichage s'assombrira après 30 secondes (ou après 15 secondes en mode veille). Réveillez l'affichage en appuyant sur n'importe quel bouton.

Memoire

Si le climatiseur est eteint mais reste connecte a l'alimentation, il reprendra les parametes precedents (a I'exception du reglage de la minuterie) lorsqu'il sera rallumé.

Evacuation de I'eau

Cette unité a été conçue pour collector l'humidité de la condensation dans un bac de récapération à la base de l'appareil. L'eau collectée est distribuée par le ventilateur arrêté sur le serpentin du condenseur. ventilateur arrêté sur le serpentin du Cela contribue à l'efficacité globale de l'unité.

Il est normal d'entendre l'eau qui se déplace lors de la rotation du ventilateur.

UTILISATION DU CLIMATISEUR

Faire fonctionner le climatiseur correctement vous aide à obtenir les autres résultats possibles

Cette section explique le fonctionnement correct du climatiseur.

IMPORTANT:

Si vous eteignez le climatiseur, attendez au moins 3 minutes avant de le rallumer. Cela permet d'eviter que le climatiseur ne grille un fusible ou ne déclenché un disjoncteur
Ne tentez pas de faire fonctionner le climatiseur en mode Refroidissement lorsque la tempereure exterieure est inférieure a 65^ (18^) .Le serpentin evaporateur interieur gelera, et le climatiseur ne fonctionnera pas correctement.

NOTE: En cas de panne de courant, le climatiseur fonctionnera avec les réglages précédents lorsque l'alimentation sera rétable.

Allumer le climatseur

1. Appuyez sur POWER pour allumer le climatiseur.
2. Appuyez sur POWER pour eteindre le climatiseur.

Selection du Mode

1. Appuyez sur le bouton MODE pour parcourir les différents modes.
2. Choisissez les modes : Fraîcheur, Déshumidification ou Ventilateur.

Cool: La fonction de refroidissement permet au climatiseur de refroidir la piece tout en réduisant l'humidité de l'air. Appuyez sur le bouton MODE pour sélectionner la fonction de refroidissement. Utilisez les boutons fléchés vers le haut ou vers le bas pour ajuster la température.
Dry: Cette fonction réduit l'humidité de l'air pour rendre la pièce plus comfortable. Appuyez sur le bouton MODE pour selectionner le mode SECHAGE. Une fonction automatique de cycles de refroidissement alternés et de ventilation d'air est activée.
Fan: Dans ce mode, seul le ventilateur fonctionne pour assurer la ventilation. Appuyez sur le bouton MODE pour selectionner le mode VENTILATEUR. Appuyez sur le bouton (VITESSE DU VENTILATEUR) pour désir Haute, Moyenne ou Basse.

NOTE: ÀpRES 5 secondes, l'affichage affichera la température actuelle de la pierce en mode ventilateur.

Fonctionnalités

( ECO: Ecoome d'energie en eteignant le
compresseur lorsque la piece atteint la temperature desiree. Le moteur du ventilateur fonctionnera pendant 1 minute, s'
arrerera pendant 5 minutes, puis se remettra en marche.
Le compresseur se rallumera lorsque la temperature de la
piece depasse la temperature reglee. Appuyez sur ECO pour activer et desactiver la fonction Eco. Lorsque I'unité est en mode Eco, la luziere s'allumera.

Swing: Appuyez sur le bouton BALANCE pour faire pivoter automatiquement les volets, afin de contrcler la direction de l'air
MUTE: Appuyez sur le bouton
SILENCIEUX, la vitesse du ventilateur passera en mode silencieux.

Selection de la Vitesse du Ventilateur

1. Appuyez sur le bouton VITESSE DU VENTILATEUR jusqu'à ce que le témoin LED pour le réglage souhaïte s'allume
2. Choisissez Basse, Moyenne ou Haute.

Basse—Vitesse de ventilateur basse
Moyenne-Vitesse de ventilateur normale

Haute-Vitesse de ventilateur maximal

NOTES:

(Auto) La vitesse de ventilateur et la température automatiques ne peuvent pas été sélectionnées en mode Ventilateur uniquement.
Dans les modes SOMMEIL, la vitesse de ventilateur automatique est selectionnee automatiquement.

Ajustement de la Température

Appuyez sur le bouton fleché vers le haut pour augmenter la température régée

Appuyez sur le bouton fléché vers le bas pour diminuer la température régée.

Utilisation de la Minuterie

Delayed Shutoff:

Utilisez le bouton (MINUTERIE) pour regler le climatiseur pour qu'il s'éteigne automatiquement après un-delai de 0.5 à 24 heures (le climatiseur doit être allumé):

1. Appuyez sur le bouton (MINUTERIE). L'affichage indiquera les temps restant avant que le climatiseur ne s'éteigne
2. Appuyez sur le bouton fléché vers le haut ou vers le bas pour changer le temps de fermeture différée de 0.5 à 24 heures. Le temps peut être régle par incréments de 0.5 heures pour moins de 10 heures et par incréments d'1 heures pour 10 heures ou plus.
3. Appuyez de nouveau sur le bouton (MINUTERIE) pour confirmer le réglage.

NOTE: La lumière Set s/allumera pendant le réglage.

Demarrage differe:

Il peut être régle pour s'allumer ou s'eteindre automatiquement avec un retard de 0.5 à 24 heures.

NOTE: Àprou le déali défini, le climatiseur s'allumera avec les réglages précédents. Changez le mode, la vitesse du ventilateur et/ou la température avant de régler la minuterie, si désiré.

1. Eteignez le climatiseur
2. Appuyez sur le bouton (MINUTERIE). Reglez la température en appuyant sur le bouton fléché vers le haut ou vers le bas.
3. Appuyez une deuxième fois sur le bouton (MINUTERIE) pour régler le temps restant. Appuyez sur le bouton fléché vers le haut ou vers le bas pour changer le déali de 0.5 à 24 heures.
4. Appuyez de nouveau sur le bouton (MINUTERIE) pendant que le temps restant est affché à l'écran.

Pour Annuler la Minuterie

Après que la minuterie a été réglée, appuyez sur le bouton (MINUTERIE))button.

Sons de Fonctionnement Normaux

Lorsque le climatiseur fonctionne normalement, vous pouvez entendre dessons tels que:

Des gouttelettes d'eau frappant le condenseur, provoquant un son de tintement ou de clic. Les gouttelettes d'eau aident à refroidir le
condenseur.
Mouvement d'air provenant du ventilateur.
- Clics provenant du cycle du thermostat.
Vibrations ou bruits dus à des matériaux lâches dans la construction du mur ou de la fenêtre.

Un bourdonnement aigu ou un bruit pulsatoire causé par le cycle de
■ mise en marche et d'arrêt du compresseur moderne à haute efficacité.
- De l'eau se collectera dans le bac de base pendant les jours de pluie ou d'humidité elevée. L'eau peut déborder et goutter depuis la partie extérieure de l'unité.

Rappel de Nettoyage du Filtre

Pour maximiser l'efficacite energetique, ce climatisation est équipé d'un rappel de nettoyage du filtr. Àpres 500

heures de fonctionnement, le voyant FILTRE s'allumera pour indiquer qu'il est temps de nettoyer le filtré. Avec avoir nettoyé le filtré, appuyez sur le bouton FILTRE pour éteindre le voyant et réinitialiser le minuteur du filtré.

Consultez la section "Entretien du climatiseur" pour obtenir des instructions sur la façon de nettoyer le filtr.

Utilisation de Telecommande

POWER

1. Appuyez sur POWER pour allumer le climatiseur.
2. Appuyez sur POWER pour eteindre le climatiseur

FAN SPEED

1.Appuyez sur VITESSE DU VENTILATEUR jusqu'à ce que la barre LED sur l'affichage du panneau de commande du climatiseur correspondant au réglage souhaïte s'allume
2. Choisissez Basse, Moyenne ou Haute NOTES:
La vitesse automatique du ventilateur et la temperature ne peuvent pas etre selectionnées en mode Ventilateur.

Eco

Economie d'énergie en éteignant le compresseur lorsque la piece atteint la température désirée. Le moteur du ventilateur fonctionnera pendant 1 minute, s'arrête pendant 5 minutes, puis redémarrera. Le compresseur se rallumera lorsque la température de la piece dépasse la température régée. Appuyez sur ECO pour activer ou désactiver la fonctionnalité Eco. Lorsque l'unité est en mode Eco, la lumière s'allumera.

Ajustement de la Température

Appuyez sur le bouton flèche vers le haut pour augmenter la température régée. Appuyez sur le bouton vers le bas pour diminuer la température régée.

SLEEP

Ajuste automatiquement la tempereature et la vitesse du ventilateur pour rendre la piece plus comfortable pendant la nuit. Appuyez et maintenez enforcé le bouton (SOMMEIL) jusqu'à ce que levoyant de sommeil s'allume. Tous les autres voyants s'éteindront.

La température régée augmentera automatiquement d'un degré toutes les 30 à 60 minutes. À la fin du cycle de sommeil, la température reviendra à la température initialement régée.

(TIMER)

Arret differe:

Utilisez la minuterie pour regler le climatiseur pour qu'il s'eteigne automatiquement après un-delai de 0.5 à 24 heures. Le climatiseur doit être allumé:

1. Appuyez sur (MINUTER). L'affichage indiquera le temps restant avant que le climatiseur ne s'éteigneF.
2. Appuyez sur le bouton fléché vers le haut ou vers le bas pour changer le temps de fermetre différée de 0.5 à 24 heures. Le temps peut être réglé par incréments de 0.5 heures pour moins de 10 heures et par incréments d'une heures pour 10 heures ou plus.
3. Appuyez à nouveau sur (MINUTER) pour confirmer le réglage. NOTE: Le voyant Set s'allumera pendant le réglage

Demarrage differe:

Vous pouvez également regler le climatiseur pour qu'il s'allume automatiquement après un-delai de 0.5 à 24 heures.

NOTE: Àprou le délaïdéfini,le climatisseur s'allumera avec les réglages precedents.Modifiez le mode,la vitesse du ventilateur et/ou la température avant de régler la minuterie, si vous le souhaitez 1. Eteigneze le climatiseur.

1. Appuyez sur (MINUTER). Reglez la températe en appuyant sur le bouton fléché vers le haut ou vers le bas
2. Appuyez une deuxième fois sur L(MINUTER) pour définir le temps de repos. Appuyez sur le bouton fléché vers le haut ou vers le bas pour changer le délié de 0.5 à 24 heures.
3. Appuyez à nouveau sur (MINUTER) pendant que le temps restant est affché à l'écran.

Pour Annuler la Minuterier:

Après avoir reglé la minuterie, appuyez sur (MINUTER).

DISPLAY: Appuyez sur AFFICHAGE pour allumer/

ndre toutes les lumières ou l'affichage LED.

Swing: Appuyez sur le bouton BALANCE pour faire pivoter comatiquement la lamelle d'air, afin de contrcler la direction de l'air.
DMUTE: Appuyez sur le bouton SILENCE, la vitesse du antilatateur passera en mode silencieux.

Remplacement de la batterie

Retirer et remplacer les piles

Utilissez un petit tournevis cruciforme pour desserrer la vis du couvercle de la batterie. Faites glisser le couvercle de la batterie vers le bas avec deux pouces pour le retarder. Retirez et eliminez correctement les anciennes piles, puis remplacez-les par deux nouvelles piles AAA. Replaceze le couvercle de la batterie et serrez la vis.

ENTRETIEN DU CLIMATISEUR

Le climatiseur est concu pour vous offrir de nombreuses années de service fiable. Cette section vous indique comment nettoyer et prendre soin de votre climatiseur correctement.

Retrait du Filtré à Air

Le filtre à air se trouve derrière la grille d'admission du climatiseur. Retirez le filtre à air comme suit:

Retirez le filtré en tirant vers le bas sur les encoches de la porte du filtré à l'avant de l'unité, comme indiqué dans la figure ci-dessous.

Nettoyage du Filtre à Air

Le filtré à air est amovible pour un nettoyage facile. Un filtré propre aide à éliminer la poussière, les peluches et autres particules de l'air et est important pour une efficacité de refroidissement et de fonctionnement optime. Vérifiez le filtré au moins une fois par mois pour voir s'il a besoin d'être nettoyé

NOTE: Ne faites pas fonctionner le climatiseur sans le filtré en place.
Faire ainsi dégradera les performances de l'unité au fil du temps.

1. Utilisez un aspirateur pour nettoyer le filtré à air.

2. Si le filtré à air est très sale, utilisez du liquide vaisselle et de l'eau tiède pour laver le filtré.

3. Rincez correctement le filtré et secouez-le doucement pour enlever l'excess d'eau.

4. Laissez le filtré sécher complètement avant de le remettre dans le climatiseur pour garantir une efficacité maximale.

NOTE: Ne lavez pas le filtré à air dans le lava-vaiselle ni n'utilise de nettoyants chimiques ; cela pourrait endommager le filtré.

Nettoyage du Panneau Avant

1. Eteignez le climatiseur.
2. Essuyez le panneau avant avec un chiffon doux et humide.
3. Laissez secher à l'air le panneau avant complètement.

Réparation des Dommages de Peinture

Vérifiez une ou deux fois par an les dommages de peinture. C'est très important, rundout dans les zones prés de l'eau salée ou où la rouille est un problème. Si nécessaire, effectuez des retouches avec une peinture émail de bonne qualité.

Stockage d'Hiver

Débranche l'unité avant de la ranger. Couvre le climatiseur avec une housse appropriée pour bloquer le flux d'air extérieur et fournir une isolation

Température de fonctionnement	intérieure (refroidissement /chauffage)	61 °F-88 °F
	extérieure (refroidissement /chauffage)	64 °F09 °F

DéPANNAGE

Avant de demander un service, essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème sans aide extérieure.

PROBLÈME POSSIBLE	LE CAUSES SQUEEULENSSES	SOLUTIONS
Le climatiseur ne démarre pas	Le climatiseur est débranché	Assurez-vous que la fiche du climatiseur est complètement enforcée dans la prise de courant.
	Le fusible est grillé/le disjoncteur est déclenché..	Vérifiez le fusible ou le disjoncteur de la maison et remplacez le fusible ou réinitialisez le disjoncteur.
	Panne de courant.	L'unité redémarrera automatiquement lorsque l'alimentation sera rétable. Il y a un retard de temps de protection (environ 3 minutes) pour éviter le déclenchement et la surcharge du compresseur. Pour cette raison, pendant les 3 premières minutes, l'unité peut ne pas refroidir normalement.
	Le dispositif d'interruption de courant est déclenché.	Appuyez sur le bouton de RÉINITIALISATION situé sur la fiche du cordon d'alimentation. Si le bouton de RÉINITIALISATION ne reste pas enclenché, cessez d'utiliser le climatiseur et contactez un technicien de service qualifié.
Le climatiseur ne refroidit pas comme il le devrait	Le flux d'air est restreint.	Assurez-vous qu'il n'y a pas de rideaux, de stores ou de meubles bloquant l'avant du climatiseur.
	Le contrôle de température peut ne pas être correctement régle.	Abaissez la température thermostatique réglée.
	Le filtre à air est sale.	Nettoyez le filtre. Reportez-vous à l'Entretien du Climatiseur.
	La pièce peut être trop chaude.	Veuillez accorder du temps à la pièce pour qu'elle refroidisse après avoir allumé le climatiseur.
	L'air froid s'échappe.	Vérifiez les registres de chauffage ouverts et les retours d'air froid.
	Le capteur de température n'est pas bien situé	Assurez-vous que le capteur de température derrière le filtre à air n'est pas en contact avec la bobine froide
Le climatiseur gèle.	Des blocs de glace bloquent le flux d'air et empêchent le climatiseur de refroidir la pièce.	Passez à la vitesse de ventilation élevé et réglez le thermostat à une température plus élevé.
La télécommande ne fonctionne pas.	Les piles sont insérées incorrectly.	Vérifiez la position des piles.
	Les piles peuvent être déchargées.	Remplacez les piles.
De l'eau goutte à l'extérieur.	Temps chaud et humid.	Ceci est normal.
De l'eau goutte à l'INTÉRIEUR lorsque l'unité refroidit.	Le climatiseur n'est pas correctement incliné vers l'extérieur..	Installation incorrecte. Inclinez légèrement le climatiseur vers l'extérieur pour permettre le drainage de l'eau. Rétérez-vous aux instructions d'installation.
De l'eau goutte à l'INTÉRIEUR lorsque l'unité refroidit..	L'humidité extraite de l'air s'écoule dans le bac de base.	Ceci est normal pendant une courte période dans les zones à faible humidité et normal pour une période plus longue dans les zones à haute humidité.
Bruits lorsque l'unité démarre.	Un son "da-da" peut se produit pendant 30 secondes lorsque l'unité est allumée en raison du démarrage du compresseur.	Ceci est normal.

Avant de demander une assistance ou un service, veuillez vérifier la section "Dépannage". Cela pourrait vous éviter les frais d'un appel de service. Si vous avez toujours besoin d'aide, suivez les instructions ci-dessous.

Lors de l'appel, veuillez avoir la date de livreaison ainsi que les numérores de modèle et de série complets de l'appareil. Ces informations nous aideront à moins répondre à la demande.

Aux Etats-Unls

Pour contacter le service client de XLS Products, composez le numero gratuite suivant: 1-800-207-1156.

Nos consultants fournissent une assistance pour:

• Caracteristiques et specifications de notre gamme complète d'appareils.
  Informations d'installation.
  Procedures d'utilisation et d'entretien. Accessoires et pieces de
  rechange.
  ■ Assistance client spécialisée.
  Références vers des revendeurs locaux, distributeurs de pieces de
  rechange et entreprises de service. Les techniciens de service désignés par XLS Products sont formés pour replir la garantie du produit et fournir un service après-garantie, partout aux États-Unis

Pour une assistance supplémentaire:

Si vous avez besoin d'une assistance supplémentaire, vous pouvez écrire à XLS Products avec toutes vos questions ou préoccupations à l'adresse suivante :

XLS Products, Inc.

Service Client

P.O.Box 16262

Veuillez inclure un numero de téléphone pendant la journee dans voitre correspondance.

Au Canada

Pour contacter le service client de XLS Products, composez le numéro gratuite suivant:

1-800-207-1156.

Nos consultants fournissent une assistance pour:

• Caracteristiques et specifications de notre gamme complète d'appareils.
  Procedures d'utilisation et d'entretien.
  Accessoires et pieces de rechange.
  Références vers des revendeurs locaux, distributeurs de pieces de rechange et entreprises de service. Les techniciens de service désignés par XLS Products sont formés pour replir la garantie du produit et fournir un service après-garantie, partout au Canada

Pour une assistance supplémentaire:

Si vous avez besoin d'une assistance supplémentaire, vous pouvez écrire à XLS Products avec toutes vos questions ou préoccupations à l'adresse suivante :

XLS Products, Inc.

Service client

P.O.Box 16262

Veuillez inclure un numero de téléphone pendant la journee dans notre correspondance.

Pendant un an à compter de la date de livreaison, lorsque ce produit est utilisé et entretenu conformément aux instructions fournies avec le produit, XLS Products paiera le remplacement du produit (à notre discrétion) pour corriger les défauts de matériel ou de fabrication.

ARTICLES POUR LESQUEELS XLS PRODUCTS NE PAIERA PAS

1. Appels de service pour corriger l'installation de votre produit, vous donner des instructions sur son utilisation, remplaner les fusibles de la maison ou réinitialiser les disjonteurs, replacer ou nettoyer les filtres, ou corriger le câblage de la maison.
2. Appels de service pour réparer ou remplacer les filtres à air. Ces pièces consommables ne sont pas couvertes par la garantie.
3. Réparations lorsqu'est utilisé à des fins autres que l'usage domestique normal dans une maison individuelle.
4. Dommages resultant d'un accident, d'une alteration, d'une mauvaise utilisation, d'un abus, d'un incendie, d'une inondation, de forces majeures, d'une installation incorrecte, d'une installation non conforme aux codes électriques ou de plomberie, ou de l'utilisation de produits nonapprovés par XLS Products.
5. Pièces de rechange ou coûts de main-d'uvre pour les unités utilisées en dehors des États-Unis ou du Canada.
6. Ramassage et livraison. Ce produit est concu pour etre réparé à domicile.
7. Reparations des pieces ou systèmes resultant de modifications non autorises apportées à l'appareil.
8. Frais de déplacement et de transport pour le service du produit dans des endroits éloignés.
9. Le retrait et la réinstallation de votre apparéil s'il est installé dans un endroit inaccessible ou s'il n'est pas installé conformément aux instructions d'installation publiées.

EXCLUSION DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LA SEULE ET UNIQUE SOLUTION POUR LE CLIENT EN VERTU DE CETTE GARANTIE LIMITEE SERA LA RÉPARATION DU PRODUIT TELLE QUE PRÉVUE ICI.LES GARANTIE IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADECQUATION A UN USAGE PARTICULIER, SONT LIMITÉES A UN AN OU A LA PÉRIODE LA PLUS COURTE AUTORISÉE PAR LA LOI. LES PRODUITS XLS NE SERONT PAS LIMITATION DES DOMMAGES INDIRECTS OU CONSECUTIFS. CERTAINS ÉTAS ET PROVINCES N'AUTORISIENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU CONSECUTIFS, NI LES LIMITATIONS SUR LA DUREE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'ADECQUATION A UN USAGE PARTICULIER, DONC CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUE A VOUS. CETTE GARANTIE VOUS CONERE DES DROITS LÉGAUX SPÉGAUX SPECIFIÉS ET VOUS POUVEZ ÉGÀLEMENT AVOIR D'AUTRES DROITS,QUI VARIENT D'UN ÉTAT A L'AUTRE OU D'UNE PROVENCE A L'AUTRE.

En dehors des 50 Etats-Unis et du Canada, cette garantie ne s'applique pas. Contactez votre revendeur autorisé de produits XLS pour déterminer si une autre garantie s'applique.

Si you avz bein de service, cunliz dabord la section "Dpannage" du Guide dutilisation et d'entretien. Ares aoir cunlte le " Dpannage", une aide supplémentaire peut etre trovue en consultant la section "Assistance ou Service" ou en appelant XLS Products. Aux Etats-Unis, appelez le 1-800-207-1156.

Au Canada, appelez le 1-800-207-1156.

Conserve ce livre et votre reçu de vente ensemble pour reference future. Vous doivent fournir une preuve d'achat ou de la date d'installation pour le service sous garantie.

Notez les informations suivantes concernant votre climatisation pour vous aider à obtenir une assistance ou un service si vous en avez besoin un jour. Vous devrez connaître votre numéro de modele complet et votre numero de série. Vous pouze才知道es ces informations sur l'etiquette du numéro de modele et de série située sur le produit.

Nom du revendeur

Address

Numero de téléphone

Numero de modulo

Numero de série

Date d'achat

©/TM ©2024 Whirlpool. Tous droits réservés. Fabriqué sous licence par XLS Products, Pennsylvania. Garantie limitée fournie par XLS Products.

Tous droits reserves. Fabrique sous licence par XLS Products, Pennsylvania. Garantie limitee fournie par XLS Products.

Tous droits réservés. Fabrique sous licence par XLS Products, Pennsylvanie. Garantie limitee fournie par XLS Products.

SEGURIDAD DEL ACONDICIONADOR DE AIRE

Tous droits reserves. Fabrique sous licence par XLS Products, Pennsylvania. Garantie limitee fournie par XLS Products.
