Type de produit	Haut-parleur coaxial 2 voies pour voiture
Marque	Audison
Modèle	Voce AV 6.5 P II
Dimensions (L x l x H)	88,3 x 123 x 36 mm
Diamètre du cône	165 mm (6,5 pouces)
Poids unitaire	0,8 kg
Puissance RMS	100 W
Puissance crête	300 W
Sensibilité	93 dB (1W/1m)
Impédance	4 Ω
Réponse en fréquence	50 Hz - 25 kHz
Matériau du cône	Polypropylène traité
Type d'aimant	Ferrite
Tweeter	À dôme souple de 25 mm
Utilisation	Installation dans portes, panneaux arrière ou tableau de bord
Accessoires fournis	Grille de protection, vis de fixation, joint d'étanchéité
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - Voce AV 6.5 P II AUDISON

Quelles sont les dimensions de montage nécessaires pour le Voce AV 6.5 P II ?

Le diamètre de découpe recommandé est de 145 mm et la profondeur de montage de 65 mm. Veillez à respecter ces dimensions pour une fixation correcte.

Quelle puissance d'amplificateur est recommandée pour ces haut-parleurs ?

Un amplificateur délivrant entre 50 et 150 W RMS par canal est idéal pour exploiter pleinement les performances du Voce AV 6.5 P II sans risque d'endommagement.

Puis-je installer ce haut-parleur dans des portes de voiture ?

Oui, ces haut-parleurs sont conçus pour une installation dans les portes. Assurez-vous que l'emplacement permet une fixation solide et qu'aucun mécanisme électrique n'est obstrué.

Quelle est l'impédance du Voce AV 6.5 P II ?

L'impédance nominale est de 4 ohms. Cette valeur standard permet une compatibilité avec la plupart des autoradios et amplificateurs.

Ce haut-parleur nécessite-t-il un caisson de basse ?

Non, le Voce AV 6.5 P II est un haut-parleur coaxial large bande qui restitue les basses fréquences sans caisson dédié, bien que l'ajout d'un subwoofer puisse améliorer l'extrême grave.

Comment câbler correctement le haut-parleur ?

Respectez la polarité : le fil positif (signal) doit être connecté à la borne marquée '+' du haut-parleur. Utilisez des câbles de section adaptée (au moins 1,5 mm²).

Que faire en cas de distorsion du son ?

Vérifiez d'abord que l'amplificateur n'est pas saturé (réduisez le volume). Si la distorsion persiste, inspectez le câblage et assurez-vous que les haut-parleurs sont correctement fixés sans jeu.

Comment entretenir les haut-parleurs Voce AV 6.5 P II ?

Nettoyez la grille et la membrane avec un chiffon doux et sec. Évitez tout contact avec l'eau ou des produits nettoyants agressifs. Un entretien régulier prolonge la durée de vie.

Puis-je utiliser ce haut-parleur avec un système audio d'origine ?

Oui, l'impédance de 4 ohms et la sensibilité de 93 dB le rendent compatible avec la plupart des autoradios d'origine. Toutefois, un amplificateur externe est recommandé pour des performances optimales.

Quelle est la garantie offerte sur ce produit ?

La garantie légale est de 2 ans à compter de la date d'achat. Conservez la facture pour toute réclamation. La garantie ne couvre pas les dommages dus à une installation incorrecte.

MODE D'EMPLOI Voce AV 6.5 P II AUDISON

W D H
88,3 123 36 mm3,5 4,8 1,4

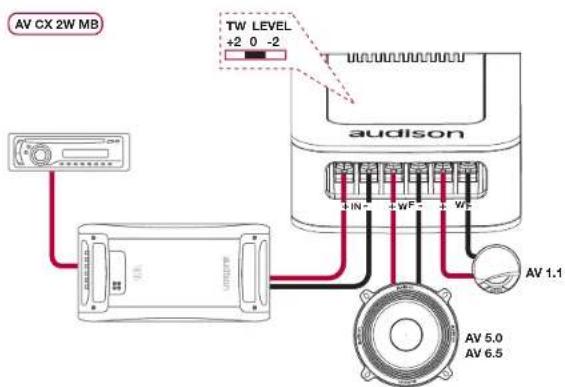

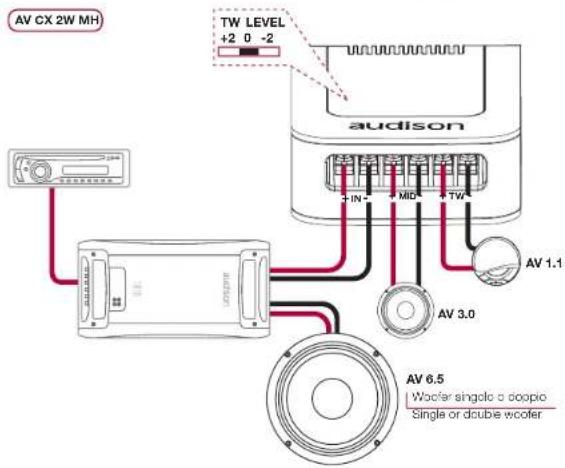

Collegamento del sistema / Connecting the system

Box Subwoofer - progetti consigliati / Recommended enclosure specifications

Avant d'installer les composants, veuillez lire attentivement toutes les instructions de ce manuel. Il est recommandé de soigneusement suivre les instructions soulignées. Le non respect de ces instructions peut causer un endommagement involontaire des composants.

1. Afin de simplifier l'installation, préparez un plan détaillé de la configuration de votre installation, en vous assurant que les câbles solent correctement et proprement connectés.

2. Les haut-parleurs droits et gauches doivent être placés le plus loin possible l'un de l'autre, selon s'ils sont montés dans les porles avant, le tableau de bord ou le pont arrière.

3. Fixez les haut-parleurs avec le matériel fourni, en serrant progressivement selon un motif de croisement.

4. Lorsque vous utilisez la grille fourmie avec le haut-parleur de graves / ou médial, attachéappareil de support par les trous se trouvant dans la grille et à travers le haut-parleur lui-même Avec le caisson de basse, attachez d'abord le haut-parleur avec 4 vis, puis attachez la grille avec les 4 vis restantes.

5. Respectez la polarité. Le pôle positif du haut-parleur est indiqué par un symbole "+".

6. Si vous prévoyez d'utiliser deux haut-parleurs de graves ou caissons de basse ou plus ensemble dans le système, veillez à utiliser le même type de configuration et de conception acoustique pour chaque élément; faites également attention à l'impédance finale résultant de votre configuration. Vous trouverez des exemples dans le Manuel Avancé.

7. Tous les éléments doivent être soldement fixés à la structure du véhicule. Faites de même lorsque vous installez toute structure personnalisée que vous auriez construite vous-même. Assurez-vous que voire installation est solide et sécurisée. Avoir un élément desserré pendant que vous conduisez peut constituer un grave danger pour les passagers, ainsi que pour les autres véhicules.

8. Verifiez que le diamètre du trou de fixation soit correctement découpé, permettant à la structurequate de fixation des vis de rester attachée pendant les vibrations rencontrées par une installation de la sorte.

9. Lorsque vous montez le haut-parleur sur le vantail, (baffle), vérifiez que vous metlez un joint entre le haut-parleur et le vantail.

10. Mellez toujours une protection pour les yeux lorsque vous utilisez ces outils, car des morceaux de bois ou résidus du produit peuvent se décoller.

11. Afin d'éviter tout endommagement, gardez le produit dans son emballage d'origine jusqu'à ce que vous soyez près pour l'installation finale.

PRECAUTIONS

1. Ne faites pas l'installation dans le compartiment du moteur.

2. Avant de commencer l'installation, éteignez l'unité principale ainsi que tous les autres appareils de système audio, évitant ainsi tout risque de dommage.

3. Vérifiez que l'emplacement que vous avez choisi pour installer les composants n'interfère pas avec le fonctionnement normal de tout appareil mécanique électrique du véhicule.

4. N'installez pas les haut-parleurs là où ils pourraient être exposés à l'esau, à une humidité excessive, à de la poussière ou de la saleté.

5. N'installez pas le haut-parieur d'aicus sans grille de protection.

6. N'installez pas les composants ou ne laissez pas trainer les câbles près d'appareils mécaniques électroniques du véhicule.

7. Faites preuve d'une grande prudence lorsque vous percez ou coupez le châssis du véhicule, en vous assurant qu'aucun câble ou élément de structure essentiel au véhicule ne se trouve sous ou dans la zone sélectionnée.

8. Lorsque vous installez les câbles, assurez vous que les câbles n'entrent pas en contact avec des coins saillants ou des appareils électriques en mouvement. Assurez-vous que les câbles solient fermement attachés et protégés dans toute leur longueur et que leur isolation soit une auto extinction

9. N'utilisez que des câbles avec la section correcte (AWG) indiquée ci-dessous.

10. Lorsque vous passez les câbles à travers un trou du châssis du véhicule, protégez le câble avec un anneau de cacutchouc (œillet). Assurez-vous que fournir une protection adéquate pour les câbles traînant près d'appareil générant de la chaleur.

11. Ne laissez pas courir les câbles en dehors du véhicule.

12. Une fois l'installation terminée, vérifiez de nouveau que le câblage du système pour assurer une connexion correcte avant d'activer le système.

13. Utilisez des câbles, des connecteurs et des accessoires de haute qualité tels que ceux figurant dans le catalogue Connection,

SURETE DE SON

UTILISER VOTRE PROPRIE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON. VEUILLEZ VOUS RAPPELER QU'UNE LONGUE EXPOSITION À UN NIVEAU DIPRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOTRE SÉCURITÉ D'ECOUTELA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE.

Informations relatives aux déchets électriques et électroniques (pour les pays européens assura sélectif des déchets)

Les produits comportant un logo composé d'une poubelle barée d'une croix doivent être diminés séparément des ordures ménagères. Ces produits utilisent des composants électriques ou électroniques qui doivent être recyclés par les déchétariat communale ou un centre de recyclage capables de traiter ces produits et composants. N vous invitions à contacter votre maine afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l'environnement et à la prévention contre tout effet noël pour la santé.
