Voce AVK 6A P II - Haut-parleur voiture AUDISON - Notice d'utilisation et mode d'emploi gratuit

Marque	AUDISON
Modèle	Voce AVK 6A P II
Type de produit	Haut-parleur voiture (composant)
Dimensions (L x P x H)	88,3 x 123 x 36 mm
Poids unitaire (approx.)	0,45 kg
Impédance nominale	4 Ω
Puissance nominale (RMS)	60 W
Puissance maximale	120 W
Réponse en fréquence	80 Hz - 20 kHz
Sensibilité	90 dB
Matériau du cône	Polypropylène
Type d'aimant	Néodyme
Type d'installation	Encastré ou à flush
Accessoires fournis	Grille de protection, vis de montage, câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux sec; éviter l'exposition à l'humidité et à la poussière.
Sécurité	Respecter la polarité (+/-), fixer solidement à la structure du véhicule, protéger les câbles contre les arêtes vives.
Garantie	2 ans

FOIRE AUX QUESTIONS - Voce AVK 6A P II AUDISON

Comment installer le haut-parleur Voce AVK 6A P II ?

Avant l'installation, lisez attentivement le manuel. Assurez-vous que l'emplacement choisi n'interfère pas avec les composants mécaniques/électriques du véhicule. Fixez le haut-parleur avec les vis fournies en serrant en croix. Respectez la polarité : le fil positif est marqué d'un symbole +.

Quelle est l'impédance de ce haut-parleur ?

L'impédance nominale est de 4 ohms. Lorsque vous utilisez plusieurs haut-parleurs, vérifiez l'impédance totale pour ne pas endommager l'amplificateur.

Puis-je utiliser ce haut-parleur avec un ampli de 50W RMS ?

Oui, un ampli de 50W RMS convient parfaitement. La puissance nominale du haut-parleur est de 60W RMS, ce qui offre une marge de sécurité. Veillez à ne pas saturer l'amplificateur pour éviter la distorsion.

Quelle est la profondeur de montage ?

La profondeur de montage est d'environ 36 mm (hauteur totale). Pour une installation encastrée, vérifiez que l'espace derrière le haut-parleur est suffisant pour les aimants et les connexions.

Le haut-parleur est-il livré avec des grilles de protection ?

Oui, le haut-parleur est livré avec une grille de protection. Pour les modèles de graves ou médium, fixez la grille après avoir installé le haut-parleur avec les vis fournies.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager le cône ou les composants électroniques.

Puis-je utiliser ce haut-parleur en extérieur ou dans un véhicule découvert ?

Non, ce haut-parleur est conçu pour une installation intérieure dans un véhicule. Il ne doit pas être exposé à l'eau, à une humidité excessive ou à la poussière, car cela pourrait l'endommager.

Quelle est la durée de la garantie ?

La garantie est de 2 ans contre les défauts de fabrication. Pour toute réclamation, contactez votre revendeur ou le service après-vente Audison.

Comment identifier la polarité du haut-parleur ?

Le pôle positif est indiqué par un symbole + sur la borne du haut-parleur. Le câble correspondant est généralement de couleur rouge. Respectez cette polarité pour un fonctionnement correct et pour éviter les problèmes de phase.

Puis-je installer ce haut-parleur dans une porte de voiture ?

Oui, il peut être installé dans une porte, à condition que le diamètre de perçage soit correct et que l'espace derrière soit suffisant. Utilisez les joints fournis pour éviter les vibrations et l'humidité.

MODE D'EMPLOI Voce AVK 6A P II AUDISON

W D H
88,3 123 36 mm3,5 4,8 1,4

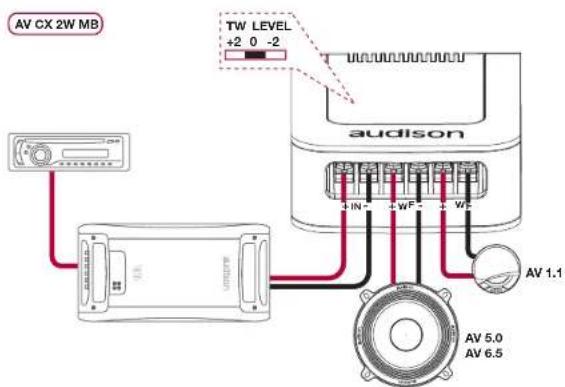

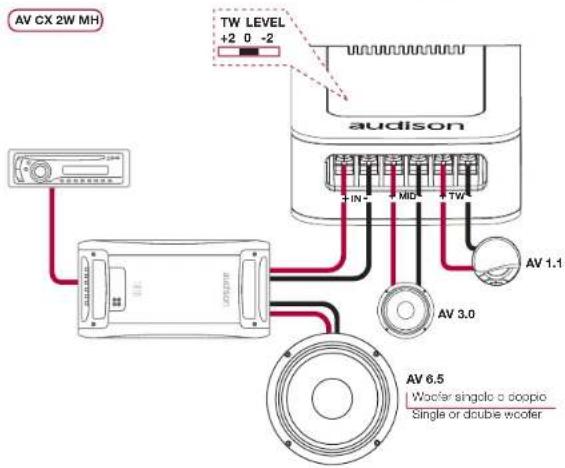

Collegamento del sistema / Connecting the system

Box Subwoofer - progetti consigliati / Recommended enclosure specifications

Avant d'installer les composants, veuillez lire attentivement toutes les instructions de ce manuel. Il est recommandé de soigneusement suivre les instructions soulignées. Le non respect de ces instructions peut causer un endommagement involontaire des composants.

1. Afin de simplifier l'installation, préparez un plan détaillé de la configuration de votre installation, en vous assurant que les câbles solent correctement et proprement connectés.

2. Les haut-parleurs droits et gauches doivent être placés le plus loin possible l'un de l'autre, selon s'ils sont montés dans les porles avant, le tableau de bord ou le pont arrière.

3. Fixez les haut-parleurs avec le matériel fourni, en serrant progressivement selon un motif de croisement.

4. Lorsque vous utilisez la grille fourmie avec le haut-parleur de graves / ou médial, attachéappareil de support par les trous se trouvant dans la grille et à travers le haut-parleur lui-même Avec le caisson de basse, attachez d'abord le haut-parleur avec 4 vis, puis attachez la grille avec les 4 vis restantes.

5. Respectez la polarité. Le pôle positif du haut-parleur est indiqué par un symbole "+".

6. Si vous prévoyez d'utiliser deux haut-parleurs de graves ou caissons de basse ou plus ensemble dans le système, veillez à utiliser le même type de configuration et de conception acoustique pour chaque élément; faites également attention à l'impédance finale résultant de votre configuration. Vous trouverez des exemples dans le Manuel Avancé.

7. Tous les éléments doivent être soldement fixés à la structure du véhicule. Faites de même lorsque vous installez toute structure personnalisée que vous auriez construite vous-même. Assurez-vous que voire installation est solide et sécurisée. Avoir un élément desserré pendant que vous conduisez peut constituer un grave danger pour les passagers, ainsi que pour les autres véhicules.

8. Verifiez que le diamètre du trou de fixation soit correctement découpé, permettant à la structurequate de fixation des vis de rester attachée pendant les vibrations rencontrées par une installation de la sorte.

9. Lorsque vous montez le haut-parleur sur le vantail, (baffle), vérifiez que vous metlez un joint entre le haut-parleur et le vantail.

10. Mellez toujours une protection pour les yeux lorsque vous utilisez ces outils, car des morceaux de bois ou résidus du produit peuvent se décoller.

11. Afin d'éviter tout endommagement, gardez le produit dans son emballage d'origine jusqu'à ce que vous soyez près pour l'installation finale.

PRECAUTIONS

1. Ne faites pas l'installation dans le compartiment du moteur.

2. Avant de commencer l'installation, éteignez l'unité principale ainsi que tous les autres appareils de système audio, évitant ainsi tout risque de dommage.

3. Vérifiez que l'emplacement que vous avez choisi pour installer les composants n'interfère pas avec le fonctionnement normal de tout appareil mécanique électrique du véhicule.

4. N'installez pas les haut-parleurs là où ils pourraient être exposés à l'esau, à une humidité excessive, à de la poussière ou de la saleté.

5. N'installez pas le haut-parieur d'aicus sans grille de protection.

6. N'installez pas les composants ou ne laissez pas trainer les câbles près d'appareils mécaniques électroniques du véhicule.

7. Faites preuve d'une grande prudence lorsque vous percez ou coupez le châssis du véhicule, en vous assurant qu'aucun câble ou élément de structure essentiel au véhicule ne se trouve sous ou dans la zone sélectionnée.

8. Lorsque vous installez les câbles, assurez vous que les câbles n'entrent pas en contact avec des coins saillants ou des appareils électriques en mouvement. Assurez-vous que les câbles solient fermement attachés et protégés dans toute leur longueur et que leur isolation soit une auto extinction

9. N'utilisez que des câbles avec la section correcte (AWG) indiquée ci-dessous.

10. Lorsque vous passez les câbles à travers un trou du châssais du véhicule, protégez le câble avec un anneau de cacutchouc (œillet). Assurez-vous que fournir une protection adéquate pour les câbles traînant près d'apparell générant de la chaleur.

11. Ne laissez pas courir les câbles en dehors du véhicule.

12. Une fois l'installation terminée, vérifiez de nouveau que le câblage du système pour assurer une connexion correcte avant d'activer le système.

13. Utilisez des câbles, des connecteurs et des accessoires de haute qualité tels que ceux figurant dans le catalogue Connection,

SURETE DE SON

UTILISER VOTRE PROPRIE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON. VEUILLEZ VOUS RAPPELER QU'UNE LONGUE EXPOSITION À UN NIVEAU DIPRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOTRE SÉCURITÉ D'ECOUTELA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE.

Informations relatives aux déchets électriques et électroniques (pour les pays européens assura sélectif des déchets)

Les produits comportant un logo composé d'une poubelle barée d'une croix doivent être diminés séparément des ordures ménagères. Ces produits utilisent des composants électriques ou électroniques qui doivent être recyclés par les déchétariat communale ou un centre de recyclage capables de traiter ces produits et composants. N vous invitions à contacter votre maine afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l'environnement et à la prévention contre tout effet noël pour la santé.
