Type de produit	Thermostat programmable
Marque	GE
Modèle	RAK190V
Alimentation	24 VAC (18-30 VAC)
Plage de réglage	60°F à 85°F (16°C à 29°C)
Température ambiante de fonctionnement	40°F à 99°F (4°C à 37°C)
Capteur d'occupation	Portée 5 m, champ de vision 109,6° x 109,6°
Nombre d'étages max (chauffage/refroidissement)	Chauffage 3 étages, Refroidissement 2 étages
Communication	Bidirectionnelle (RS485) ou standard (8 fils)
Sorties relais	O1/O2 : contact sec, 0,5 A @ 32 VAC ou 5 A @ 30 VDC
Humidité de fonctionnement	0 à 95% HR, précision ±5%
Dimensions (H x L x P)	3,9 x 5,4 x 1,03 pouces (99 x 137 x 26 mm)
Affichage	Écran LCD avec rétroéclairage
Fonctions principales	Chauffage, refroidissement, ventilateur, auto-inversion, économies d'énergie selon occupation
Vitesses du ventilateur	Haute et basse (mode 2 voies) ; Auto basse et Auto haute (mode 8 fils)
Garantie	1 an, remplacement complet
Réinitialisation	Paramètres d'usine via menu installateur (option 99)
Conformité	FCC Partie 15 Classe B, ICES-003
Installation	Montage mural, hauteur recommandée 1,5 m
Contenu de l'emballage	Couvercle, thermostat, vis, ancrages muraux, connecteurs
Sécurité	Couper l'alimentation avant installation ; ne pas dépasser les spécifications électriques

FOIRE AUX QUESTIONS - RAK190V GE

Comment installer le thermostat GE RAK190V ?

Coupez d'abord l'alimentation du système. Fixez la base au mur à 1,5 m du sol, en évitant les murs extérieurs ou les sources de chaleur. Passez les fils dans l'ouverture, raccordez-les aux bornes correspondantes selon le schéma de câblage, puis enclenchez le thermostat. Consultez le menu de l'installateur pour la configuration.

Comment accéder au menu de l'installateur ?

Éteignez le thermostat avec le bouton Power. Maintenez le bouton Mode enfoncé pendant 2 secondes jusqu'à ce que Setup Mode apparaisse. Utilisez les touches + et - pour modifier les paramètres, Mode pour passer au suivant, et Fan pour revenir en arrière. Appuyez sur Power pour enregistrer et quitter.

Que faire si l'écran du thermostat est éteint ?

Vérifiez que le thermostat est sous tension en appuyant sur le bouton Power. Assurez-vous que l'alimentation 24 VAC est présente (18-30 VAC). Sans cette tension, l'affichage ne fonctionne pas. Vérifiez également que le disjoncteur ou le fusible est en position marche.

Comment configurer la communication bidirectionnelle ?

Utilisez le connecteur à 5 broches fourni. Raccordez les fils selon le diagramme correspondant à votre modèle (AZV/AVV ou AZ9V). Après câblage, activez le mode de communication dans le menu installateur si nécessaire. Une icône de lien s'affiche sur l'écran lorsque la connexion est établie.

Quels types de systèmes de chauffage/refroidissement sont compatibles ?

Le thermostat supporte le refroidissement à une ou deux étapes et le chauffage jusqu'à trois étapes (thermopompe 2 étages + résistance). Il est compatible avec les systèmes à communication bidirectionnelle (vitesse variable) et les systèmes standard à 8 fils. Il peut être utilisé avec des thermopompes et des systèmes conventionnels.

Comment régler les économies d'énergie selon l'occupation ?

Dans le menu installateur (option 21), choisissez Y ou S pour activer cette fonction. Réglez les déviations de température pour le chauffage (option 25) et le refroidissement (option 24). Si vous utilisez le mode programmé (S), définissez les heures de début et de fin (options 29 et 30). Le capteur d'occupation détecte la présence dans un rayon de 5 m.

Que faire si le ventilateur ne s'arrête pas ?

Vérifiez la sélection du ventilateur. En mode 8 fils, si le ventilateur est réglé sur High ou Low, il fonctionne en continu. Passez en mode Auto pour un fonctionnement cyclique. En mode 2 voies, vérifiez les réglages auxiliaires de l'unité Zoneline. Consultez le menu installateur (option 6) pour le mode de ventilateur.

Quelle est la garantie du thermostat GE RAK190V ?

La garantie limitée est d'un an à compter de la date d'achat. GE Appliances remplacera le thermostat s'il présente un défaut de matériaux ou de fabrication. Conservez votre reçu comme preuve d'achat. La garantie ne couvre pas les frais de déplacement, une installation incorrecte ou les dommages accidentels.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu de l'installateur (voir question 2). Naviguez jusqu'à l'option 99, réglez-la sur Y, puis quittez en appuyant sur Power. Tous les paramètres de programmation seront restaurés aux valeurs par défaut. Notez que cela n'efface pas les réglages de l'unité Zoneline.

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, coupez l'alimentation au niveau du disjoncteur ou retirez le fusible. Ne dépassez pas les spécifications électriques (24 VAC, 1 A par sortie, 4 A total). Ne court-circuitez pas les bornes. Utilisez un câblage conforme aux codes locaux. Le thermostat contient une pile au mercure ? Non, ce produit est sans mercure.

MODE D'EMPLOI RAK190V GE

Gestion de l'énergie

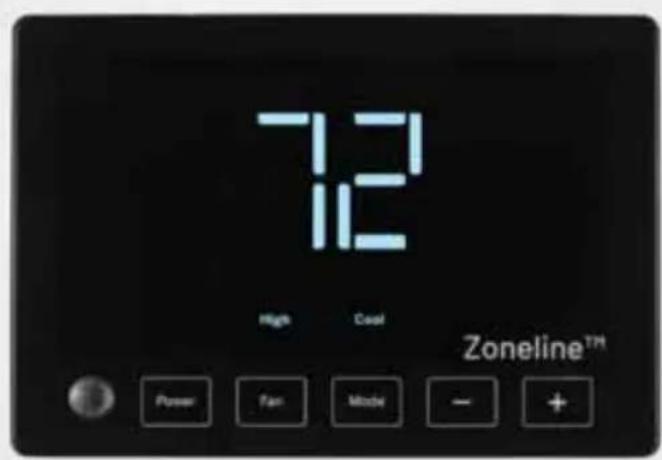

THERMOSTAT

INSTRUCTIONS D'INSTALLATION

RAK190V

SPÉCIFICATIONS ......2

INSTALLATION DU THERMOSTAT

CÂBLAGE....5

MENU DE L'INSTALLATEUR .....11

UTILISATION DU THERMOSTAT

APERÇU DU THERMOSTAT ..... 15

DÉPANNAGE ....16

RÉINITIALISATION ......16

GARANTIE : 17

DÉCLARATION DE LA FCC :......18

712 High Cool Zoneline™ Power Fan Mode - +

SPÉCIFICATIONS

Paramètres électriques :
Câblé 24 VAC (18-30 VAC)
Charge - 1 ampère maximum par sortie- 4 ampères maximum, charge totale
Plage de réglage 60°F à 85°F (16°C à 29°C)
Température ambiante de fonctionnement	40 °F à +99 °F (4 à +37 °C)
Portée du capteur d'occupation 5 m	ètres, champ de vision de 109,6 degrés x 109,6 degrés
Valeurs nominales de contact sec O1/O2	0,5 A @ 32 VCA OU 5 A @ 30 VCC
Plage d'humidité/précision Plage d'humidité de fonctionnement de 0 à 95 %, précision de +/- 5 %
Plage de températures d'expédition	-30 °F à + 150 °F (-34 à +65 °C)
Dimensions du thermostat 3.9 po H	x 5.4 po L x 1.03 po P

AVIS RELATIF AU MERCURE : Ce produit ne contient pas de mercure. Il peut toutefois remplacer un produit qui en contient. Le mercure et les produits contenant du mercure ne doivent pas être jetés dans les ordures ménagères. Consultez le site thermostat-recycle.org pour connaître les endroits où vous pouvez envoyer le produit contenant du mercure.

Applications du thermostat	Nombre maximum d'étages chauffage/climatisation
Refroidissement à une étape, chauffage à une ou deux étapes – REMARQUE : Chauffage à deux étages = 1er étage par thermopompe et 2e étage par résistance.	3/2
Refroidissement à deux étages, chauffage à trois étagesRemarque : Chauffage à trois étages = thermopompe à 2 étages et chauffage par résistance au 3e étage
Communication à 2 voies avec certains produits GE Appliance

AVERTISSEMENT

RISQUE D'ÉLECTROCUTION — Coupez l'alimentation en débranchant l'appareil ou en retirant le fusible ou mettant le disjoncteur approprié à la position OFF (hors tension) avant de retirer le thermostat. L'omission de procéder ainsi peut occasionner un choc électrique.

Contenu de l'emballage

• Couvercle du thermostat
- Thermostat
- Vis
- Ancrages muraux
- Connecteurs de thermostat à communication bidirectionnelle et unidirectionnelle

Outils requis

• Perceuse et mèche de 5 mm (3/16 po)
• Marteau
• Tournevis
• Mastic

POUR RETIRER LE THERMOSTAT EXISTANT

1. Mettez le système de chauffage et de climatisation hors tension en retirant le fusible ou en déclenchant le disjoncteur approprié.
2. Retirez le couvercle du thermostat à changer. Ceci devrait exposer les fils.
3. Retirez les fils des cosses. Notez la couleur des fils attachés à chaque borne.
4. Retirez la base du thermostat existant du mur.
5. Consultez la section suivante pour des instructions relatives à l'installation du thermostat.

INSTALLATION DU THERMOSTAT

IMPORTANT: L'installation de ce thermostat doit être conforme à tous les codes et tous les règlements des Codes du bâtiment et de l'électricité locaux et nationaux.

REMARQUE: Montez le thermostat à une hauteur d'environ 1,5 m (5 pi) au-dessus du plancher. Ne montez pas le thermostat sur un mur extérieur, directement exposé aux rayons de soleil, derrière une porte ou à un endroit où une bouche ou un conduit d'aération pourrait nuire au fonctionnement.

1. Mettez le système de chauffage et de climatisation hors tension en retirant le fusible ou en déclenchant le disjoncteur approprié.
2. Desserrez (ne retirez pas) la vis située au bas de l'ensemble thermostat pour retirer le thermostat de la base.
3. Apposez la base du thermostat contre le mur où il doit être installé. Assurez-vous que les fils passeront par l'ouverture de fil située sur la base du thermostat. Assurez-vous qu'il y a suffisamment d'espace pour éliminer le mou excessif du fil.
4. Utilisez un niveau pour niveler et marquer l'emplacement des trous de montage.
5. Éloignez la base et le couvercle du thermostat du lieu de travail.
6. Utilisez une mèche de 5 mm (3/16 po) pour percer des avant-trous aux emplacements marqués pour les vis à bois.
7. Utilisez un marteau pour rentrer les ancrages fournis dans les trous de montage.
8. Alignez la base du thermostat sur les trous de montage et faites passer les fils de commande à travers le trou des fils.
9. Scellez le trou des fils derrière le thermostat à l'aide d'un isolant ou d'un mastic non inflammables, ou utilisez une plaque murale obtenue auprès d'une quincaillerie.
10. Utilisez les vis fournies pour monter la base du thermostat sur le mur.
11. Insérez les fils dénudés dans les bornes correspondantes en pressant le contact des bornes. Voyez la section « Câblage » de ce manuel.

NOTICE

Assurez-vous que la partie exposée des fils ne touche pas aux autres fils.

1. Tirez délicatement chaque fil pour vous assurer qu'il est bien raccordé. Assurez-vous que chaque fil est raccordé au conducteur électrique approprié.
2. Replacez le thermostat en l'enclenchant et serrez la vis inférieure.
3. Branchez l'unité ou mettez le système sous tension au niveau du panneau de service principal.
4. Testez le fonctionnement du thermostat dans tous les modes (ventilateur seulement, refroidissement, chauffage et les deux vitesses de ventilateur).

CÂBLAGE

Consultez le mode d'emploi du fabricant de l'appareil pour les informations spécifiques au câblage du système. Après le câblage, consultez la section MENU DE L'INSTALLATEUR pour configurer correctement le thermostat.

Ce thermostat est capable de deux types de communication de câblage distincts :

1) Communication bidirectionnelle : Communication bidirectionnelle : cette communication pourrait ne pas être disponible pour tous les modèles de compresseur à une vitesse. Il s'agit de la forme privilégiée de communication pour nos modèles de compresseur à vitesse variable. Ce protocole de communication fournit des données de température et d'humidité à l'unité à vitesse variable pour optimiser le fonctionnement. Le câblage de l'unité sera effectué avec un connecteur à 4 ou 5 fils. Si votre unité est livrée avec un connecteur à 5 broches/5 fils, veuillez utiliser le connecteur à 5 broches /5 fils compris avec ce thermostat et consultez le Diagramme 1.

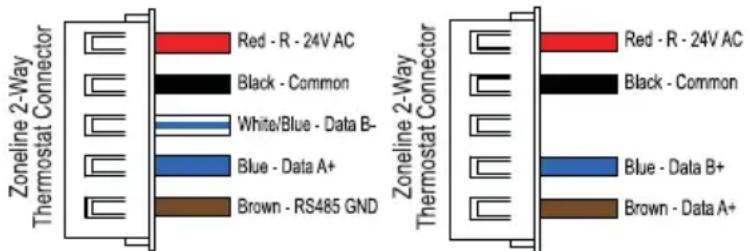

Zoneline 2-Way Thermostat Connector Red - R - 24V AC Black - Common White/Blue - Data B- Blue - Data A+ Brown - RS485 GND Zoneline 2-Way Thermostat Connector Red - R - 24V AC Black - Common Blue - Data B+ Brown - Data A+

Connecteur à 5 broches / 5 fils Connecteur à 5 broches / 4 fils

2) Communication standard (unidirectionnelle) : il s'agit de la communication de thermostat conventionnelle où le thermostat fournit uniquement les signaux relayés pour que l'unité réponde. Pour cette méthode, le câblage vers l'unité sera achevé en utilisant un connecteur à 8 broches :

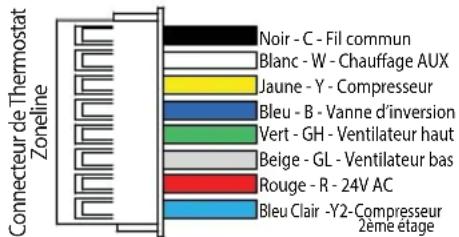

Connecteur de Thermostat Zoneline Noir - C - Fil commun Blanc - W - Chauffage AUX Jaune - Y - Compresseur Bleu - B - Vanne d'inversion Vert - GH - Ventilateur haut Beige - GL - Ventilateur bas Rouge - R - 24V AC Bleu Clair -Y2-Compresseur 2ème étage

Connecteur à 8 broches

Les diagrammes de câblage aux pages suivantes sont destinés à des systèmes caractéristiques et décrivent les fonctions de borne de thermostat.

Précautions

• Ne dépassez pas les spécifications nominales.
• Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l'électricité.
• Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation brusque ou la déformation des composantes peut causer la défaillance du contrôleur.

AVERTISSEMENT

N'utilisez pas cet appareil sur des

circuits dont la tension est supérieure à celle indiquée. Une tension plus élevée endommagera la commande et pourrait présenter un risque de choc électrique ou d'incendie. Ne court-circuitez pas les bornes sur la vanne à gaz ou la commande principale. Un câblage court-circuité ou incorrect grillera le thermostat et pourrait causer des blessures ou des dommages à la propriété.

ATTENTION

Pour prévenir les chocs

électriques et les dommages à l'équipement, coupez l'alimentation électrique du système dans la boîte principale de disjoncteurs jusqu'à ce que l'installation soit terminée.

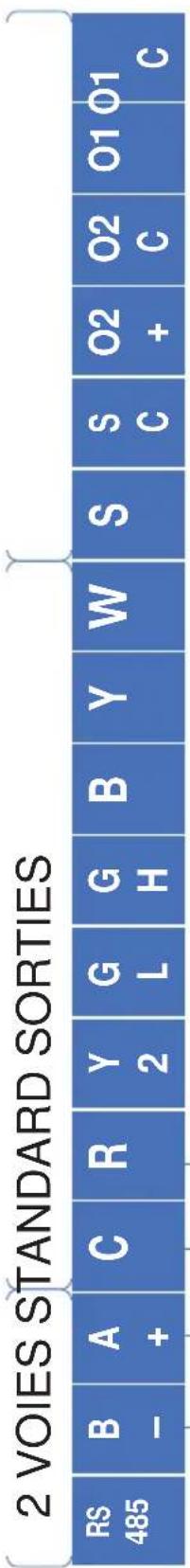

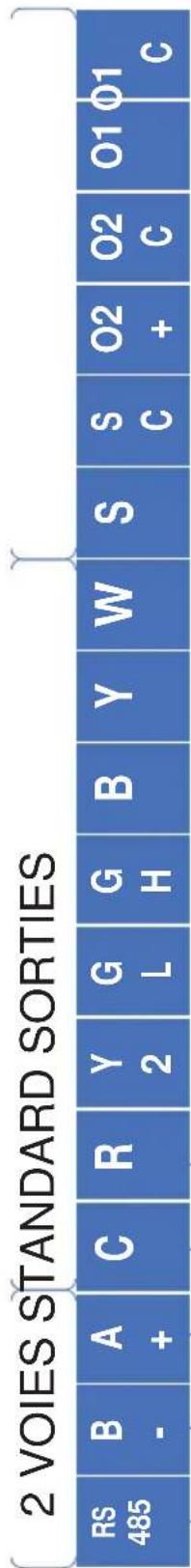

Diagramme 1 : Câblage de communication à 2 voies (5 broches / 4 fils) - utilisé avec les modèles AZV et AVV

Remarque : La communication bidirectionnelle fournit aux modèles à vitesse variable des données sur la température et l'humidité afin d'optimiser la performance.

Une icône de lien (voir page 15) s'affiche sur le thermostat lorsqu'une connexion à 2 voies a été établie. Pour les modèles à air d'appoint : Pour fournir de l'air d'appoint uniquement lorsqu'une pièce est occupée, assurez-vous d'activer la commande d'occupation pour l'air d'appoint sur l'unité (mode b2).

Remarque : Les couleurs mentionnées sur le diagramme correspondent aux fils du connecteur Zoneline à 2 voies ci-dessous.

2 VOIES STANDARD SORTIES RS 485 B A C R Y G G B Y W S S O2 O2 O1 O1 - + 2 L H C + C C

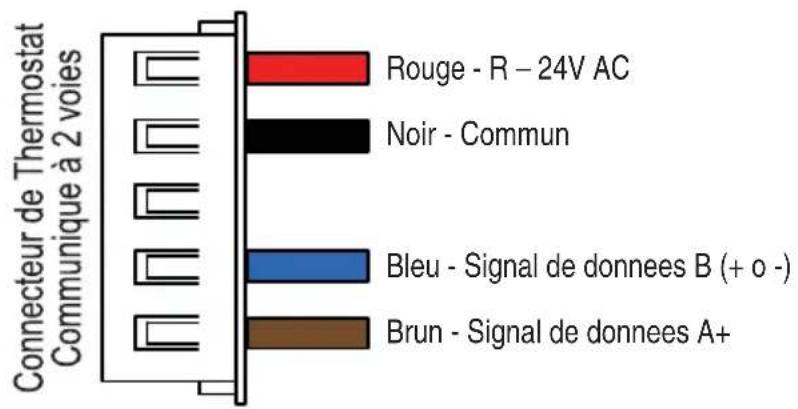

Connecteur de Thermostat Communique à 2 voies Rouge - R - 24V AC Noir - Commun Bleu - Signal de donnees B (+ o -) Brun - Signal de donnees A+

Rouge - R - 24V AC

Noir - Commun

Brun - Signal de donnees A+

Bleu - Signal de donnees B (+ o -)

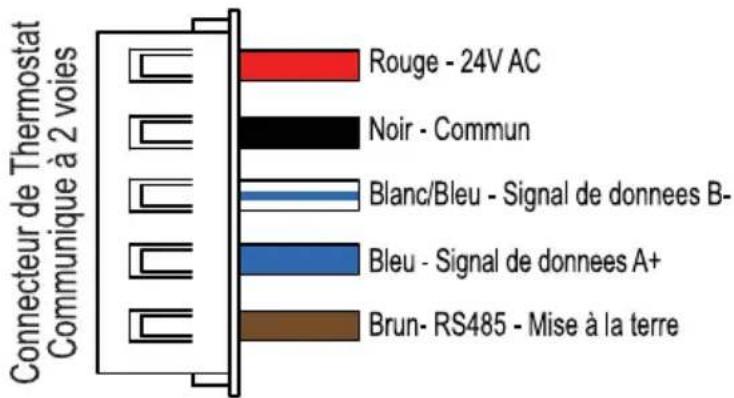

Diagramme 2: Câblage de communication bidirectionnelle (5 broches / 5 fils) – utilisé avec les modèles AZ9V uniquement. AZ9VH12DBMH1 et AZ9VH12EBMH1 nécessiteront une mise à jour logicielle. Pour effectuer la mise à jour, contactez [e-mail]

2 VOIES STANDARD SORTIES RS 485 B A C R Y G G B Y W S S O2 O2 O1 Ø1 - + 2 L H C + C C

Remarque : La communication bidirectionnelle fournit aux modèles à vitesse variable des données sur la température et l'humidité afin d'optimiser la performance.

Une icône de lien (voir la page 15) s'affiche sur le thermostat quand une connexion bidirectionnelle fructueuse a été effectuée. Le Mode 6 sur le VTAC doit être défini à « 6u ».

Pour les modèles à air d'appoint : pour fournir de l'air d'appoint uniquement quand une pièce est occupée, assurez-vous d'activer le mode « E » dans les commandes du climatiseur.

Remarque : les couleurs mentionnées sur le diagramme correspondent aux fils de sortie sur le connecteur bidirectionnel Zoneline ci-dessous.

Connecteur de Thermostat Communique à 2 voies Rouge - 24V AC Noir - Commun Blanc/Bleu - Signal de donnees B- Bleu - Signal de donnees A+ Brun- RS485 - Mise à la terre

Rouge - R - 24V AC

Noir - Commun

Bleu - Signal de donnees A+

Blanc/Bleu - Signal de donnees B-

Brun - RS485 GND

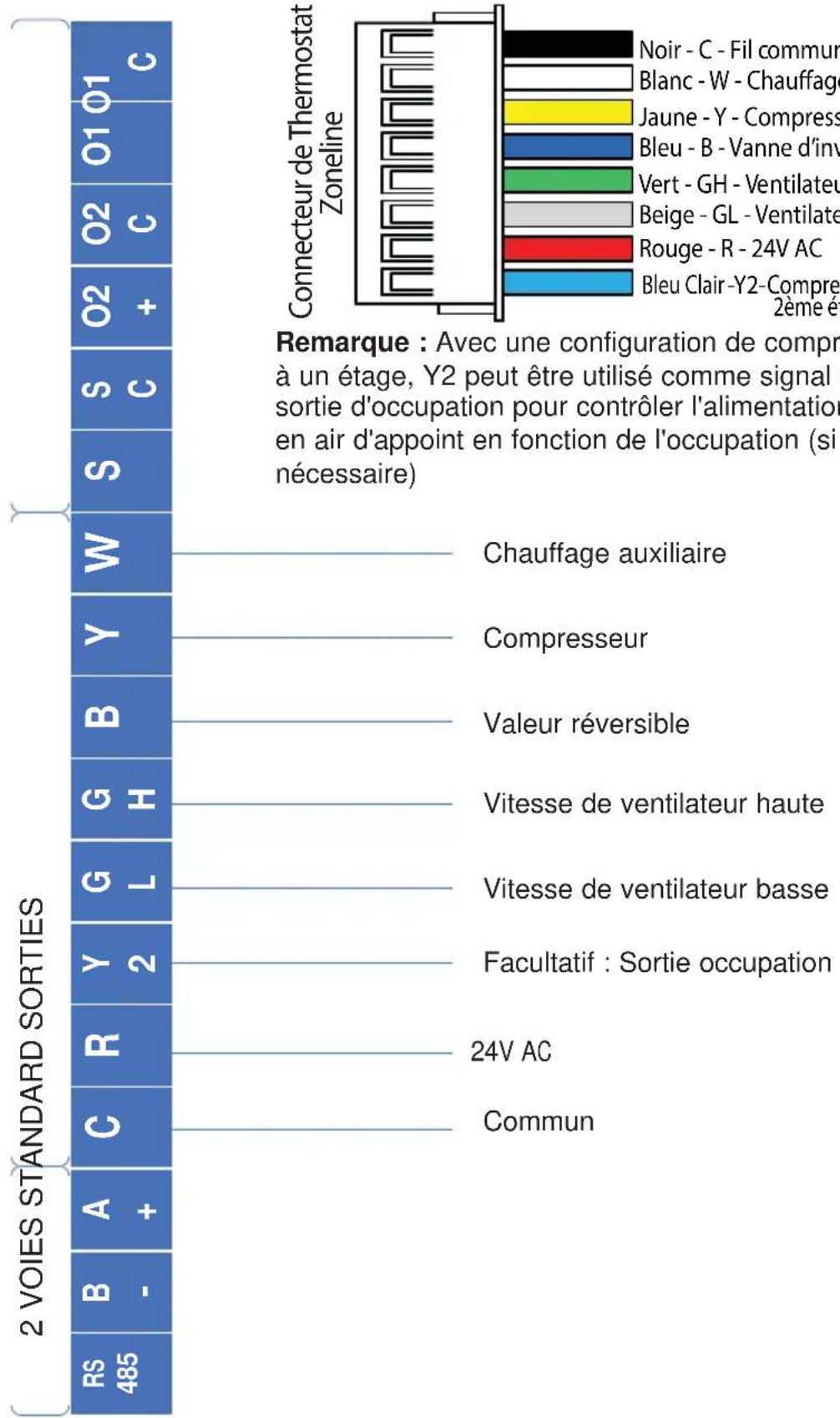

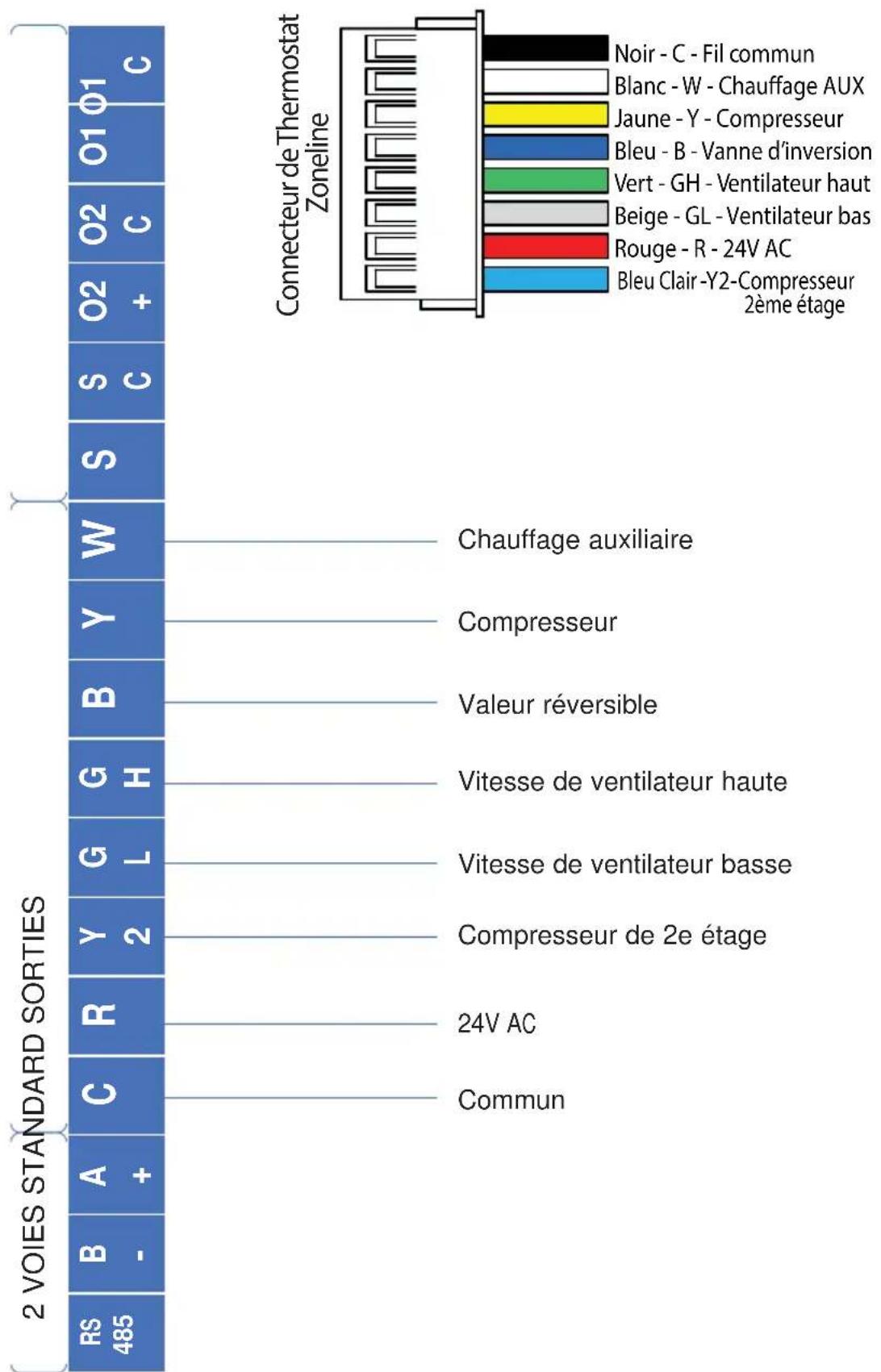

Diagramme 3 : Câblage de communication standard (chaleur : 3 / froid : 2), réglage par défaut en usine

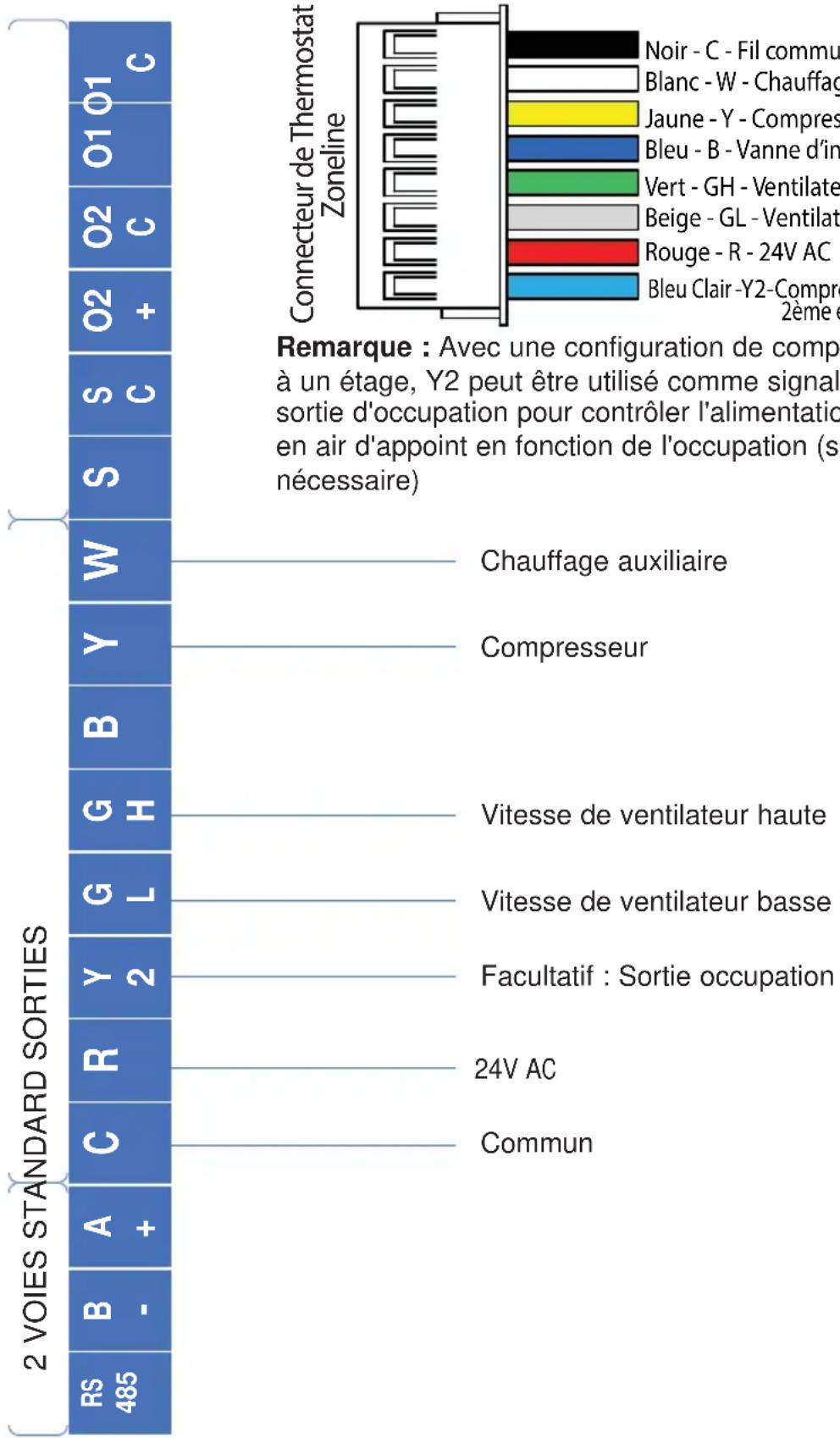

Diagramme 4 : Câblage de communication standard (chaleur : 2 / froid : 1)

Diagramme 5 : Câblage de communication standard (chaleur : 1 / froid : 1)

MENU DE L'INSTALLATEUR

Pour accéder au MENU DE L'INSTALLATEUR, utilisez le bouton Power (mise sous/hors tension) pour éteindre le thermostat. Une fois le thermostat éteint, maintenez le bouton Mode enfoncé durant 2 secondes jusqu'à ce que « Setup Mode » apparaisse sur l'écran.

Une fois dans le menu :

• + / - : Permet de modifier la sélection des paramètres
- Mode : Permet d'accéder à l'élément de menu suivant
• F a n : Permet de revenir à l'élément de menu précédent
• Power : Permet d'enregistrer les modifications et de quitter

Remarque : Au bout de deux minutes sans pression sur une touche, le menu expire et revient à l'écran noir de mise hors tension.

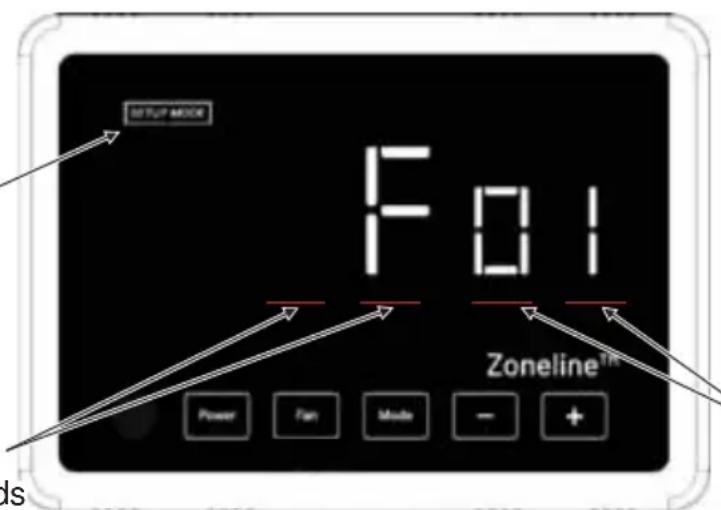

L'indicateur confirme que vous êtes en mode de configuration

F01 Zoneline™ Power Fan Mode - + Is

Deux

petits

chiffres =

sélection

de

l'élément

de menu

Deux grands chiffres = sélection des paramètres

MENU DE L'INSTALLATEUR (cont)

Élément de menu(le mode passe au suivant, le ventilateur revient au précédent)	Description	Réglage par défaut	Plage/sélections(+ ou - pour changer)	Disponibilité de 8 fils	Disponibilité de 2 voies
01	Unités (F=Fahrenheit ou C=Celsius)	F	F,	√ C
02	Réglage des heures actuelles (heure militaire)Seulement si programmation des économies d'énergie(réglage 20)	0 0 à 23		√	√
03	Réglage des minutes actuellesSeulement si programmation des économies d'énergie(réglage 20)	0 0 à 59		√	√
06	Mode ventilateurA = Auto, seulement sélection automatique (cyclique) du ventilateur en modes chauffage/refroidissementC = Continu, sélection en continu ou automatique (cyclique) en modes chauffage/refroidissement	C	A,	√ C
07	ThermopompeL'unité est-elle une thermopompe? Y = Oui, n = non	Y	Y,	√ n
08 Type de robinet inverseur b b		,	O	√
09	Nombre d'étages du compresseur	2	1,	√ 2
10	Différentiel de chauffage1 Nombre de degrés (F) à partir du point de consigne requis pour activer le chauffage de 1er étage	1 1 à 10		√
11	Différentiel de refroidissement 1 Nombre de degrés (F) à partir du point de consigne requis pour activer le refroidissement de 1er étage	1 1 à 10		√
12	Différentiel de chauffage2 Nombre de degrés (F) à partir du chauffage de 1er étage requis pour activer le chauffage de 2e étage	1 1 à 10		√
13	Différentiel de refroidissement 2Nombre de degrés (F) à partir du refroidissement de 1er étage requis pour activer le refroidissement de 2e étage	1 1 à 10		√
14	Différentiel de chauffage3 Nombre de degrés (F) à partir du chauffage de 2e étage requis pour activer le chauffage de 3e étage	1 1 à 10		√
15	Inversion automatiqueY = active l'option d'inversion automatique sous « Mode »	n	n,	√ Y

MENU DE L'INSTALLATEUR (cont)

Élément de menu(le mode passe au suivant, le ventilateur revient au précédent)	Description	Réglage par défaut	Plage/sélections(+ ou - pour changer)	Disponibilité de 8 fils	Disponibilité de 2 voies
16	Zone morte (F)Ce décalage est ajouté au différentiel de refroidissement et de chauffage 1 en mode d'inversion automatiqueRemarque: Ce paramètre n'est disponible que si l'inversion automatique est activée	1 1 à 10		√
17	Temp. refroidissement min. (F)Remarque: Ne peut pas être une température supérieure à la valeur 18	66	60, 64, 66, 68, 70, 72, 74, 76	√
18	Max Heating Temp (F)Remarque: Ne peut pas être une température inférieure à la valeur 17	78	65, 70, 72, 74, 76, 78, 80, 85	√
19	Décalage de température ambiante (F)Si nécessaire, il s'agit d'un décalage pour étalonner la lecture de la température ambiante	0 -9 à 9		√	√
20	Décalage d'humiditéSi nécessaire, il s'agit d'un décalage pour étalonner la lecture de l'humidité ambiante	0 -9 à 9		√	√
21	Économies d'énergie selon l'occupationOF = Aucune déviation de température n'est autoriséeY = Les déviations de température sont autorisées lorsque aucune occupation n'est détectéeS = Économies d'énergie programmées Les déviations de température ne sont autorisées que dans la fenêtre de temps spécifiée par les réglages 29 et 30.	Y OF, Y, S		√	√
22	Temps de réponse d'occupation (dixièmes de seconde)	1 0-30		√	√
24	Température de déviation du refroidissement selon l'occupationLe nombre de degrés (F) duquel la température peut dévier au-dessus du point de consigne en refroidissement sans qu'aucun occupant ne soit détectéRemarque: Disponible seulement si le paramètre 21 (économie d'énergie selon l'occupation) est réglé sur Y ou S.	3 0-15		√	√
25	Température de déviation du chauffage selon l'occupationLe nombre de degrés (F) duquel la température peut dévier au-dessous du point de consigne en chauffage sans qu'aucun occupant ne soit détectéRemarque: Disponible seulement si le paramètre 21 (économie d'énergie selon l'occupation) est réglé sur Y ou S	3 0-15		√	√
26	Non utilisé – Pour une utilisation ultérieure	5 0-15			√
27 5 0-15					√

MENU DE L'INSTALLATEUR (cont)

Élément de menu(le mode passe au suivant, le ventilateur revient au précédent)	Description	Réglage par défaut	Plage/sélections(+ ou - pour changer)	Disponibilité de 8 fils	Disponibilité de 2 voies
28	Temporisateur d'état d'occupation (en minutes)Le nombre de minutes pendant lequel l'état d'occupation est maintenu lorsqu'un événement d'occupation se produitRemarque : Disponible seulement si le paramètre 21 (économie d'énergie selon l'occupation) est réglé sur Y ou S.	30	0-99(100) by 5's	√	√
29	Heure de début des économies d'énergie programmées (heure militaire)Si vous utilisez l'option Économies d'énergie programmées, sélectionnez l'heure de début à laquelle les déviations dues à l'occupation sont autorisés.Remarque : Disponible seulement si le paramètre 21 (économie d'énergie selon l'occupation) est réglé sur S	9 0-23		√	√
30	Heure d'arrêt des économies d'énergie programmées (heure militaire)Si vous utilisez l'option Économies d'énergie programmées, sélectionnez l'heure à laquelle les déviations dues à l'occupation ne sont plus autoriséesRemarque : Disponible seulement si le paramètre 21 (économie d'énergie selon l'occupation) est réglé sur S	21 0-23		√	√
31	Dispositif 1Utilisé pour contrôler le relais externe câblé à la sortie O1 sur le bornier	OF	OF – ARRÊT nO – Normalement ouvert, l'événement d'occupation ferme le circuit nC – Normalement fermé, l'événement d'occupation ouvre le circuit rO – Non utilisé rC – Non utilisé	√	√
32	Dispositif 2Utilisé pour contrôler le relais externe câblé à la sortie O2 sur le bornier	OF		√	√
99	Réinitialisation des valeurs par défautSélectionnez pour restaurer tous les paramètres de programmation par défaut après avoir quitté le menu d'installateur	n	n	√ Y	√

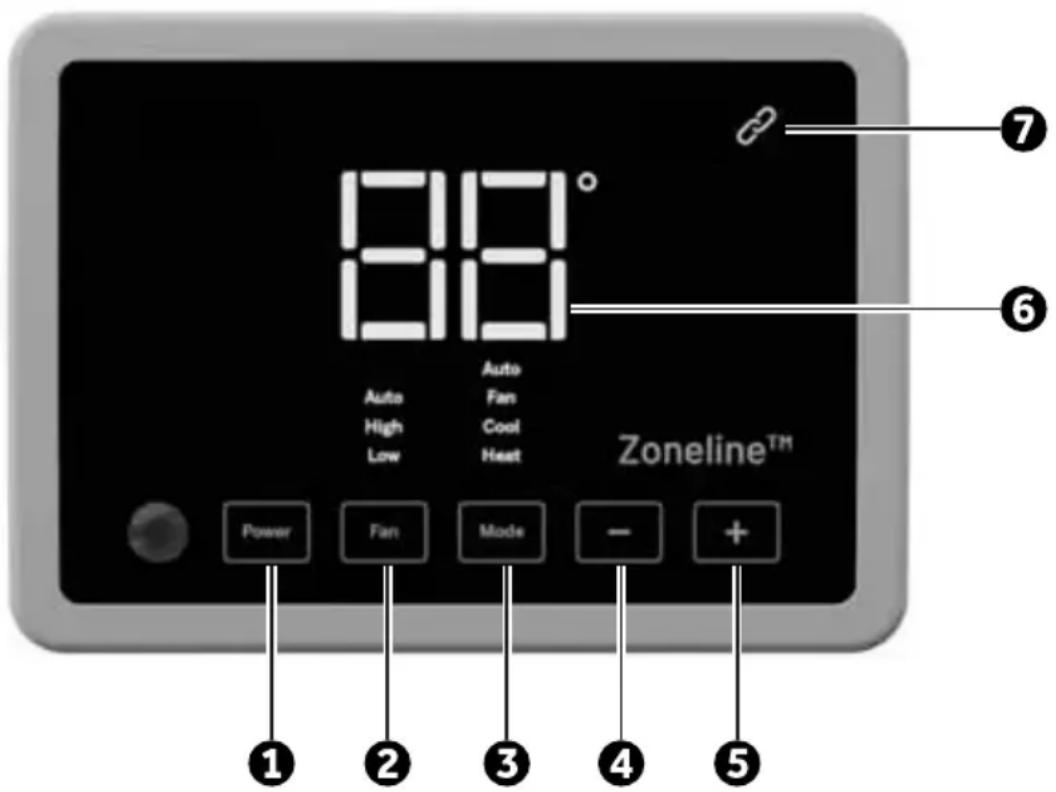

APERÇU DU THERMOSTAT

Avant d'utiliser le thermostat, vous devriez être familier avec ses fonctions, son affichage et l'emplacement/le fonctionnement des boutons.

BOUTONS ET SÉLECTEURSDU THERMOSTAT	AFFICHAGE
1.) Mise sous/hors tension 6.) Point de consigne sélectionné
2.) Sélection du ventilateur– Options 2 voies : Basse, Haute (vitesses)(sélection du mode auxiliaire no 1 du Zoneline, fonctionnement automatique ou continu)– Options 8 fils : Basse auto, Haute auto, Basse et Haute (si « C » est activé au paramètre 6 du thermostat)	7.) Indicateur de communication à 2 voiesLien solide = ConnectéLien clignotant = Problème de connexion
3.) Sélection du mode– Options 2 voies : Ventilateur en chauffage, refroidissement– Options 8 fils : Chauffage, Refroidissement, Ventilateur, Auto (inversion automatique)*Remarque : Auto doit être activé au paramètre 15 pour être une option disponible
4.) Abaisse le point de consigne
5.) Augmente le point de consigne

818° Auto High Low Auto Fan Cool Heat Zoneline™ Power Fan Mode - + ① ② ③ ④ ⑤ ⑦

DÉPANNAGE

Problème Solution
Aucun affichage Appuyez sur le	bouton Power pour vous assurer que le thermostat n'est pas éteint. Assurez-vous que la tension est de 24 VAC; l'afficheur ne fonctionnera pas sans cette tension.
Le système de ventilation ne se met pas en marche correctement	Vérifiez le bon état du câblage. (Remarque : les unités à vitesse variable disposent d'un ventilateur qui accélère et ralentit lentement)
Aucun bouton du thermostat ne fonctionne.	Assurez-vous que la tension est de 24 VAC; l'appareil ne fonctionnera pas sans cette tension.
Le thermostat s'allume et s'éteint trop fréquemment	Ajustez l'écart de température (voir la section Mode de configuration - Écart de température, Étape 1 et Étape 2).
Le ventilateur ne s'arrête pas.	Vérifiez la sélection de ventilateur. S'il est réglé sur High ou Low en mode 8 fils, le ventilateur fonctionne en continu. Si le thermostat est en mode de contrôle à 2 voies, vérifiez les réglages auxiliaires de l'unité de climatisation Zoneline.
Le compresseur ne fonctionne pas ou s'éteint immédiatement après une modification de fonction ou de réglage.	Il y a une temporisation de trois (3) minutes et un temps de fonctionnement minimum de trois (3) minutes pour le compresseur lorsqu'il se met en marche et s'arrête
Le ventilateur ne fonctionne pas ou s'éteint immédiatement lors du changement de fonction ou de réglage	Ce phénomène est normal. Sur certains modèles, le ventilateur peut avoir une durée de fonctionnement minimale ou un délai d'arrêt minimal.

Réinitialisation du thermostat ou de ses réglages

Pour rétablir les paramètres d'usine par défaut uniquement, voir le paramètre 99 dans le menu de l'installateur.

GARANTIE LIMITÉE DU THERMOSTAT

Brochez votre reçu ici. Une preuve de la date d'achat originale est nécessaire pour valider la garantie.

Période de la garantie GE Appliances remplacera :
Un (1) an À compter de la date du premier achat.	Remplacement complet du thermostat comportant un défaut de matériaux ou de fabrication

Pour le remplacement sous garantie, contactez votre distributeur.

Ce que GE Appliances ne couvre pas :

• Frais de déplacement pour réparation vers votre emplacement.
  Une installation mal effectuée. Si vous avez un problème d'installation, communiquez avec votre installateur. Vous êtes responsable d'effectuer correctement les raccords électriques de votre produit.
• Une défectuosité du produit causée par des modifications au produit ou par son usage déraisonnable, y compris le défaut d'effectuer des entretiens raisonnables et nécessaires.
  Dans les locaux commerciaux, la main-d'œuvre nécessaire pour déplacer l'appareil, après son installation initiale, à un endroit où il est accessible pour l'entretien par un technicien individuel; ou, si les instructions contenues dans ce manuel n'ont pas été respectées.
• Le remplacement des fusibles ou l'enclenchement des disjoncteurs du site.
• Les bris du produit causés pour une tension d'alimentation électrique inadéquate, un accident, un incendie, les inondations et les cas de force majeure.
• Les dommages accessoires ou immatériels causés par des probabilités de défectuosités avec ce thermostat.

EXCLUSION DES GARANTIES IMPLICITES - Votre seul et unique recours est l'échange du produit comme prévu dans cette garantie limitée. Toute garantie implicite, y compris les garanties implicites de qualité marchande ou d'adaptation à un usage particulier, est limitée à un (1) an ou à la période la plus courte permise par la loi.

Cette garantie limitée est consentie à son premier acheteur et à tout propriétaire subséquent pour les produits achetés pour utilisation aux États-Unis et au Canada. En Alaska, la garantie limitée exclut les frais d'expédition ou les appels de service vers votre site. Certains États ou provinces n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou immatériels. Cette garantie limitée vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui varient d'un état ou d'une province à l'autre. Pour connaître vos droits légaux, consultez votre bureau d'information aux consommateurs local, provincial ou d'État ou le procureur général de votre État.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont définies afin d'assurer une protection raisonnable contre le brouillage nuisible dans une installation résidentielle. Cet équipement génère, utilise et émet des fréquences radio qui, en cas d'une installation erronée ou d'une utilisation non-conforme aux instructions de ce manuel d'utilisation peuvent causer un brouillage nuisible aux communications radio. Cependant, il n'y a aucune garantie qu'un brouillage nuisible ne se produira pas dans une installation particulière. Si cet équipement cause un brouillage nuisible sur votre poste radio ou de télévision, ce que vous pouvez déterminer en éteignant et en rallumant votre équipement, il est conseillé à l'utilisateur d'essayer de pallier ce brouillage nuisible en prenant l'une ou l'autre des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise d'un circuit qui diffère de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien en radio-télévision pour obtenir de l'aide.

CAN ICES-003 (B) / NMB-003 (B)
