OCEALED3221B2 - Télécommande OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Télécommande OCEANIC OCEALED3221B2, compatible avec divers appareils électroniques.
Utilisation	Conçue pour contrôler les appareils de manière intuitive, avec des boutons clairement identifiés.
Maintenance et réparation	Remplacement des piles recommandé tous les 6 mois pour un fonctionnement optimal.
Sécurité	Ne pas exposer la télécommande à l'humidité ou à des températures extrêmes.
Informations générales	Vérifiez la compatibilité avec vos appareils avant l'achat pour éviter les incompatibilités.

FOIRE AUX QUESTIONS - OCEALED3221B2 OCEANIC

Comment synchroniser ma télécommande OCEANIC OCEALED3221B2 avec mon appareil ?

Pour synchroniser votre télécommande, appuyez et maintenez enfoncé le bouton de mise sous tension de la télécommande tout en appuyant sur le bouton de synchronisation de votre appareil. Relâchez les deux boutons lorsque la LED clignote.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez d'abord que les piles de la télécommande sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande.

Comment réinitialiser ma télécommande OCEANIC OCEALED3221B2 ?

Pour réinitialiser votre télécommande, retirez les piles, appuyez sur n'importe quel bouton pendant 10 secondes, puis remettez les piles en place.

Est-ce que ma télécommande est compatible avec tous les appareils ?

La télécommande OCEANIC OCEALED3221B2 est compatible avec la plupart des appareils utilisant les protocoles IR standard. Consultez le manuel de votre appareil pour vérifier la compatibilité.

Comment changer les piles de la télécommande ?

Pour changer les piles, ouvrez le compartiment à l'arrière de la télécommande, retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité indiquée.

Que faire si la portée de la télécommande est réduite ?

Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et l'appareil. Vérifiez également que les piles sont suffisamment chargées et remplacez-les si nécessaire.

Comment programmer des touches spécifiques sur ma télécommande ?

Pour programmer des touches spécifiques, consultez le manuel d'utilisation fourni avec la télécommande pour les instructions sur la programmation des touches.

La télécommande est-elle garantie ?

Oui, la télécommande OCEANIC OCEALED3221B2 est couverte par une garantie de deux ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI OCEALED3221B2 OCEANIC

Nous vous invitons à lire attentivement et intégralement ce guide d'utilisation avant d'installer et d'utiliser votre appareil.

Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que le guide d'utilisation suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Dans ce guide d'utilisation, les symboles suivants sont utilisés :

	Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil
	Informations générales et conseils
	Informations sur l'environnement
	Risque d'incendie
	Risque de choc électrique

Merci de lire attentivement ces instructions et de les conserver avec l'appareil.

Pour éviter les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune pièce de cet appareil n'est susceptible d'être réparée par l'utilisateur.

ATTENTION!

Appareil sous tension dangereuse ! Ne pas ouvrir. Risque de choc électrique ! Aucune pièce n'est susceptible d'être réparée par l'utilisateur. Laissez à des personnes qualifiées le soin d'assurer l'entretien de votre appareil.

Le produit doit être installé en accord avec les réglementations nationales.

Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d'un feu.

Installation de l'appareil

• Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis.

• Ne posez pas votre appareil au-dessus d'un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur).

• Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines).

• Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe.
• Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc.

Préservez l'appareil des températures élevées, de l'humidité, de l'eau et de la poussière.

• L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
• Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce

dernier (par exemple, objets remplis de liquide ou bougies allumées).

- Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées.

Alimentation électrique

• Veuillez débrancher le produit en cas de non-utilisation prolongée.
• Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger.
• Cet appareil doit être relié à un réseau électrique 100-240V\~ 50/60Hz.
• La prise d'alimentation réseau est utilisée comme dispositif de déconnection, ainsi la prise d'alimentation doit demeurer aisément accessible après installation du produit.
• L'appareil est destiné à être utilisé sous

un climat tempéré uniquement.

- AVERTISSEMENT

Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme:

• L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur.
• L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité.

• S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée.

• Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié.

• Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble.
• Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes.
• Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées.

	Ce symbole indique la tension CC (pour USB uniquement).
	Ce symbole indique la tension alternative.
	Ce symbole indique «Utilisation à l'intérieur uniquement».

Informations sur la signification du marquage de conformité

Le marquage CE indique que le produit répond aux principales exigences des Directives Européenne 2014/35/EU (Basse Tension), 2014/30/EU (Compatibilité Electromagnétique), 2011/65/UE (Limitation d'utilisation de certaines substances dangereuses dans les équipements électroniques), 2014/53/EU (Equipements radio).

Spécifications techniques :

Poids net du produit : 3.7Kg

Température de fonctionnement : entre 0°C et 35°C

Système de réception TV : TNT

Accessoires

Manuel d'utilisation x1

Télécommande x1

SOMMAIRE

Avertissements et conseils de securite importants....1

Panneau de commandes....10

Connexions....11

Télécommande....14

Montage des pieds....17

Support mural....18

Installation initiale....19

1. Chaînes....20

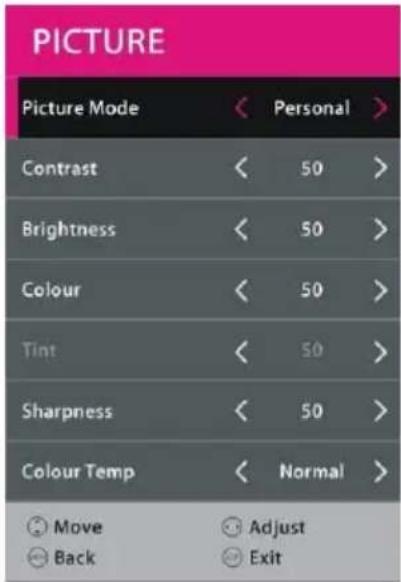

2. Image....23

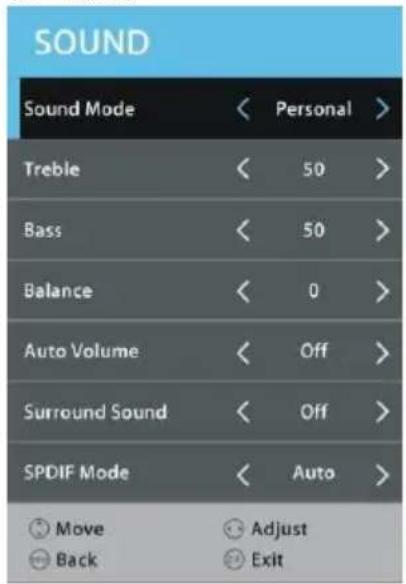

3. SON....24

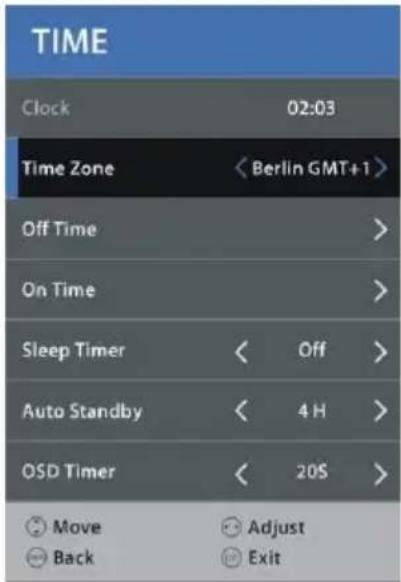

4. Heure....25

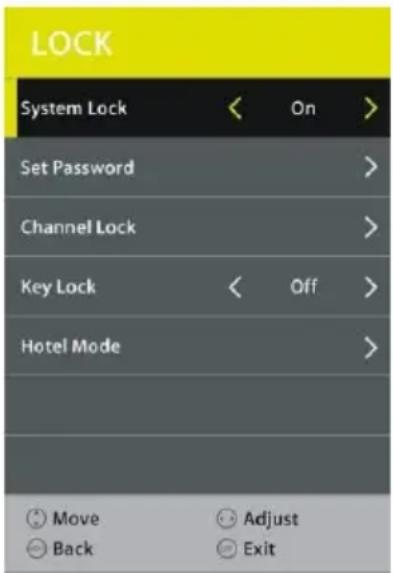

5. Verrouiller....26

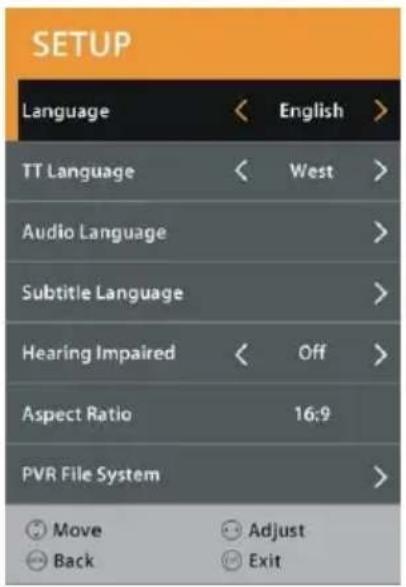

6. Configurer....27

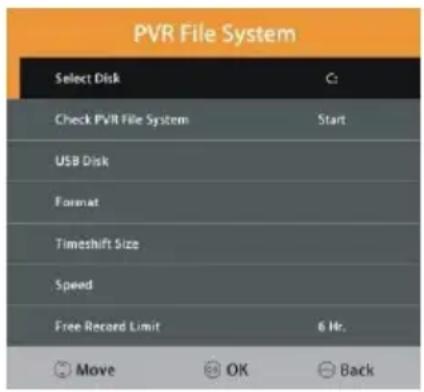

7. Enregistrement....30

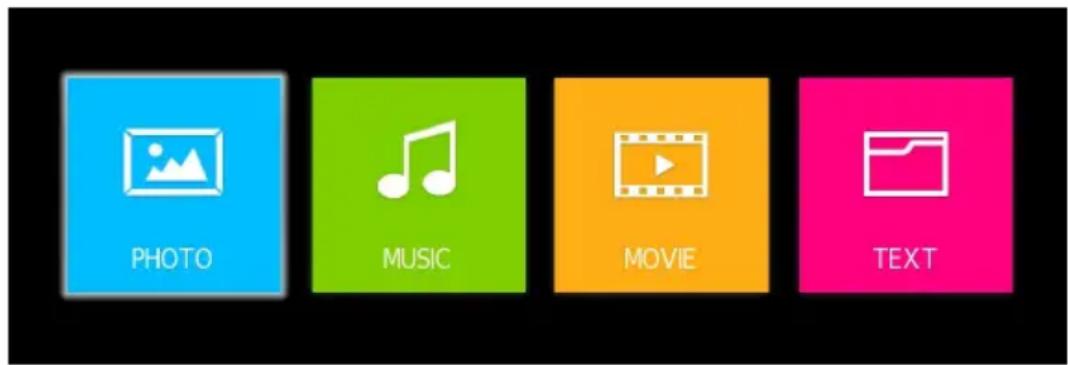

8. Lecteur multimedia....34

Dépannage....36

Consigne de nettoyage....38

Fiche relative à l'énergie....39

Mise au rebut de l'appareil....42

Garantie....43

Ce guide d'utilisation est disponible dans les langues suivantes :

Toute autre traduction serait une traduction de la version originale.

Ce guide d'utilisation, ses modifications éventuelles ou toute nouvelle version, est disponible sur notre site web

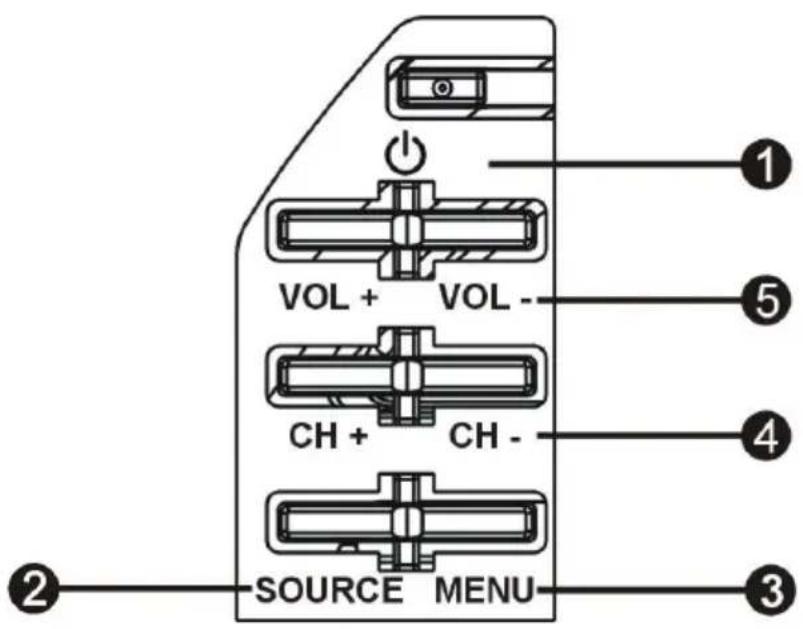

PANNEAU DE COMMANDES

VOL + VOL - CH + CH - SOURCE MENU

1. Standby : Permet d'allumer le téléviseur ou le mettre en mode de veille.
2. Source : Permet de sélectionner la source d'entrée.
3. Menu : Permet d'accéder au menu principal et d'en sortir.
4. CH+/- : Pour passer à la chaîne suivante ou précédente.
5. VOL +/- : Augmente ou diminue le volume sonore.

CONNEXIONS

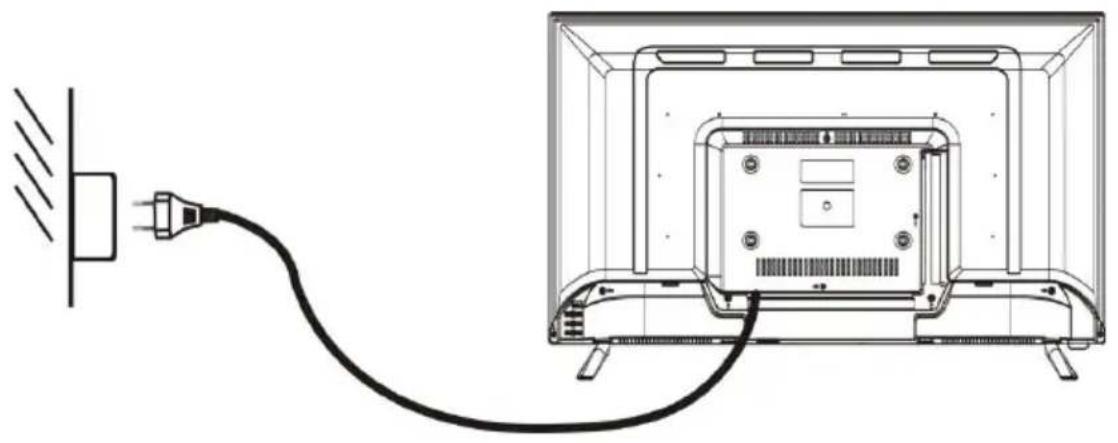

Connexion à l'alimentation

1. En mode de veille, aucune image ne s'affiche à l'écran et l'indicateur de veille s'allume en rouge.
2. Appuyez sur la touche « STANDBY » de la télécommande pour mettre le téléviseur en marche. L'indicateur de veille s'allumera en bleu.

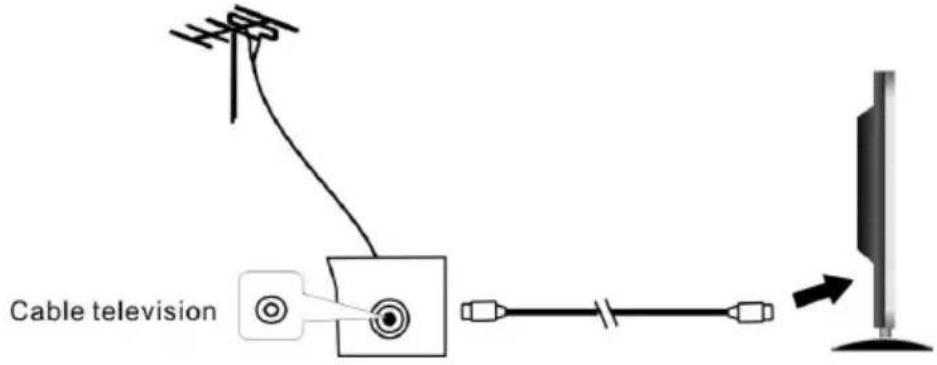

Connexion de l'appareil à votre antenne toit

Il est recommandé d'utiliser un câble antenne de 75Ω afin d'éliminer tout risqué de bruit et d'interférences.

Remarque: L'antenne doit être vérifiée périodiquement. Si aucune image nette n'est disponible, mettez l'appareil hors tension, puis vérifiez soigneusement l'antenne.

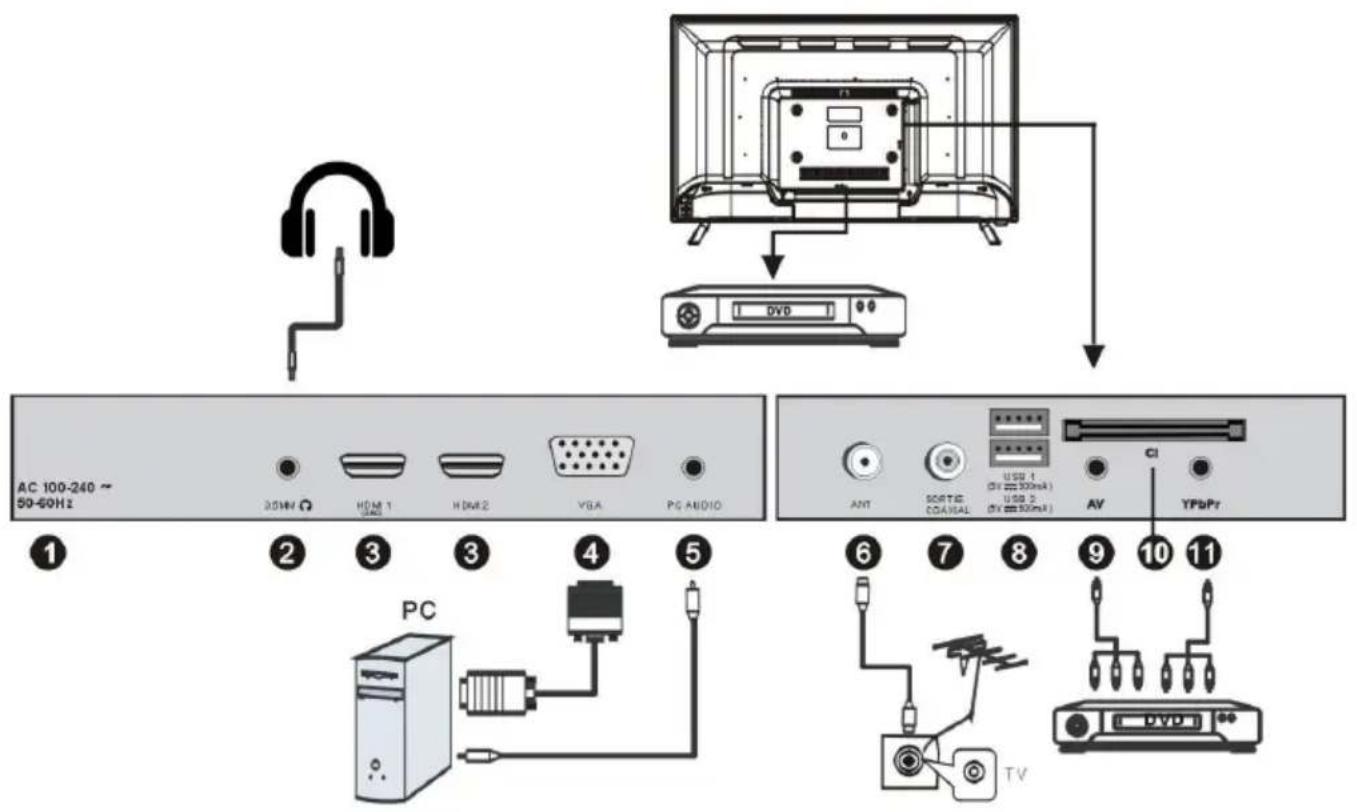

Connexion de l'appareil à différents équipements externes

Ce téléviseur peut être connecté à différents équipements externes. Le schéma suivant illustre les possibilités de connexion avec les autres équipements vidéo et audio.

AC 100-240 ~ 50-60Hz 35HV HDM 1 HDMI2 VGA PC AUDIO ① ② ③ ③ ④ ⑤ PC 6 7 8 9 10 11 TV ANT SORTIE CGA/HALE USB 1 (DV ≈ 300mA) USB 2 (DV ≈ 300mA) AV CI YFbPr

1. AC IN
2. Prise casque Jack 3.5 mm
3. HDMI

Sortie de son numérique. Interface multimédia haute définition.

Remarque : Les signaux vidéo compatible sont 480p / 576p / 720p / 1080i / 1080p. ARC est en HDMI 1 seulement

1. VGA IN : Connectez-vous avec le câble de signal D-sub 15 broches à votre ordinateur.
2. PC AUDIO : Entrée Audio PC.
3. ANT IN : Terminal TV numérique ou antenne / TV en circuit fermé.

4. COAXIAL : Sortie de son numérique.

5. USB (5V 500mA): Il prend en charge les fichiers au format *.jpg, *.mp3 ainsi que les fichiers *.dat, *.vob, *.ts, et les fichiers vidéo aux formats *.mpg, *.avi, *.mkv, et *.mp4.

6. AV IN : Connexion possible au raccordement vidéo ou RCA gauche/droit.
7. CI SLOT : Entrée pour les cartes CI (Common interface).
8. YPbPr IN : Terminal d'entrée composante et vidéo gauche/droit (carte non-fournie).

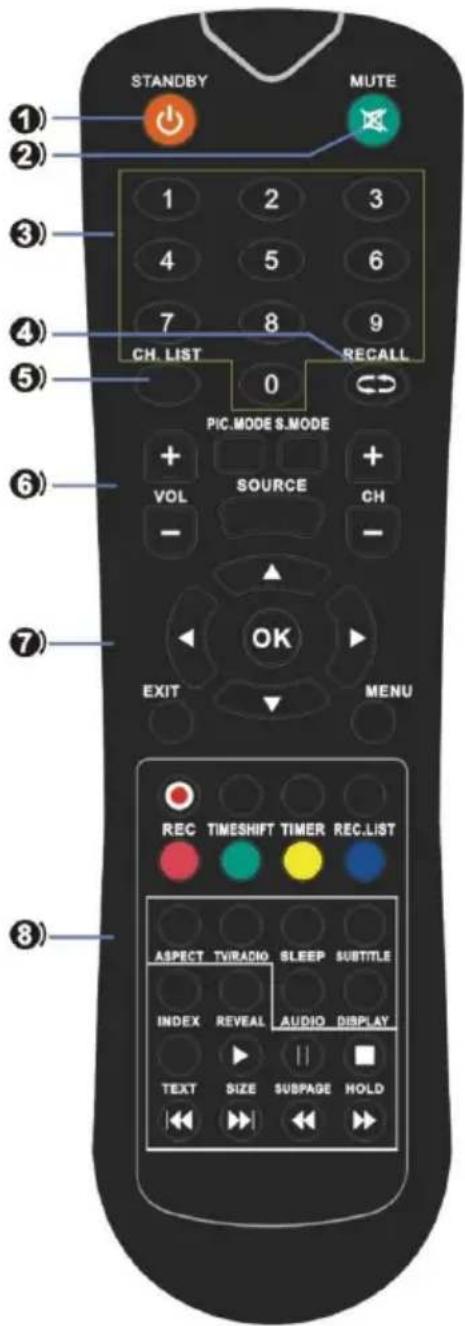

TELECOMMANDE

1.STANDBY: Permet d'allumer le téléviseur et le mettre en mode de veille.
2.MUTE : Coupe et rétablit le son.
3.0\~9 : Pour enter le numéro de chaîne.
4.RECALL : Affiche la dernière chaîne visionnée.
5.CH. LIST : Affiche la liste des chaînes.
6. VOL +/- : Augmente et diminue le volume sonore.

PIC.MODE : Permet de sélectionner le mode d'image directement.

S.MODE : Permet de sélectionner le mode de son directement.

SOURCE : Permet de sélectionner la source d'entrée.

CH +/- : Affiche la chaîne suivante ou précédente.

1. ▲/▼/◄/► : Boutons de navigation.

OK : Confirmer la sélection.

EXIT : Quitter le menu.

MENU : Affiche le menu principal.

8.REC : Pour démarrer un enregistrement immédiat, de la chaîne TNT visualisée, sur un support USB.

TIMESHIFT : Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours ; Appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue.

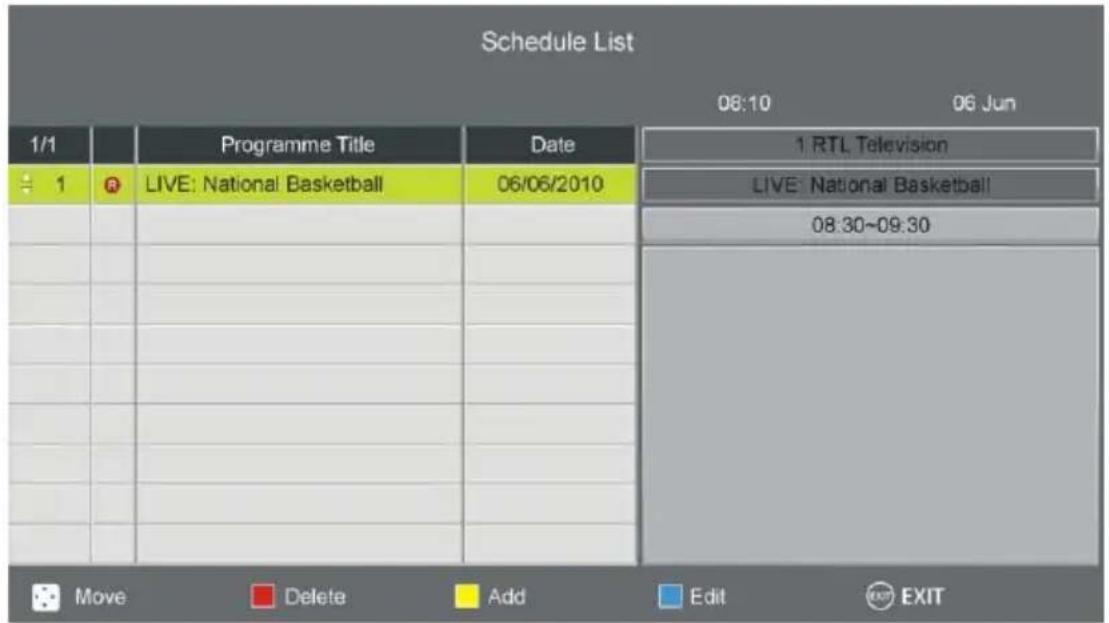

TIMER : Pour afficher le menu du programmateur afin de planifier un enregistrement.

REC.LIST : Affiche la liste des enregistrements.

Touches Rouge, Verte, Jaune et Bleue :

Touches utilisées pour naviguer dans les sous-menus.

ASPECT : Permet de faire un zoom sur l'image.

TV/RADIO : Permute entre la TNT et radio. (En

France, il n'y a pas de radios sur les fréquences TNT)

SLEEP : Pour programmer le mode veille.

SUBTITLE : Pour activer et désactiver le sous-titre.

INDEX : Pour revenir à l'index en mode télétexte.

REVEAL : Permet d'afficher les caractères caches.

AUDIO : Permet de sélectionner la piste audio.

DISPLAY : Affiche les informations du téléviseur.

TEXT : Affiche le télétexte à l'écran.

STANDBY MUTE 1 2 3 4 5 6 7 8 9 CH. LIST RECALL 0 PIC.MODE S.MODE + VOL SOURCE CH - OK EXIT MENU REC TIMESHIFT TIMER REC.LIST ASPECT TVRADIO SLEEP SUBTITLE INDEX REVEAL AUDIO DISPLAY TEXT SIZE SUBPAGE HOLD << >> << >

SIZE : Permet de changer la taille de la page en cours.

SUBPAGE : Pour afficher la deuxième page en mode télétexte.

HOLD : En mode télétexte, cette touche permet de maintenir la page affichée.

: Pour lancer la lecture.

II : Pour interrompre la lecture.

■ : Pour arrêter le disque.

« / » : Avance / avance rapide.

« / » : Passez à la piste précédente ou suivante ou au chapitre.

Remarque :

La télécommande doit être utilisée dans la zone de réception du téléviseur. Vous devez pointez la télécommande vers le capteur du téléviseur et supprimer tout objet situé entre la télécommande et le capteur.

Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.

Insertion des piles

1		2
	Ouvrez le boîtier de la télécommande.		Insérez deux piles type LR03 (AAA)en respectant les polarités +/-indiquées (plies non-fournies).
3		Remarques :- Enlevez les piles de la télécommande en cas de non-utilisation prolongée.- Lavez-vous les mains après avoir manipuler les piles.- Déposez les piles usagées dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.Remarque : les piles ne sont pas fournies.
	Refermez le boîtier

Remarques :

• Enlevez les piles de la télécommande en cas de non-utilisation prolongée.
• Lavez-vous les mains après avoir manipuler les piles.
• Déposez les piles usagées dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Mise en veille automatique

La consommation en énergie de cet appareil en mode fonctionnement et en mode veille a été réduite. Par conséquent, si aucune action n'est enregistrée au bout de quatre heures, l'appareil se mettra automatiquement en mode veille. Il vous suffit d'appuyer sur la touche.

MONTAGE DES PIEDS

- Montage du socle

1. Placez votre téléviseur, écran tourné vers le bas, sur une surface plane (une grande table par exemple) couverte d'un tissu doux et épais pour éviter de rayer l'écran. Le bord inférieur de l'écran doit dépasser de la surface plane pour permettre la fixation des pieds.
2. Insérez ensuite les deux pieds (Fig. 1) dans l'axe central du téléviseur.
3. Fixez les pieds avec les 4 vis (Fig.2)
4. Soulevez le téléviseur après le montage (Fig. 3).

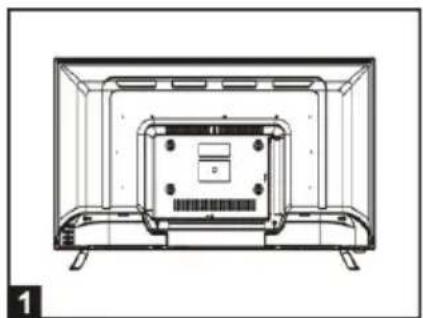

• Démontage du socle

1. Placez votre téléviseur, écran tourné vers le bas, sur une surface plane (une grande table par exemple) couverte d'un tissu doux et épais pour éviter de rayer l'écran. Le bord inférieur de l'écran doit dépasser de la surface plane pour permettre la fixation des pieds.
2. Pour commencer, dévissez le socle du pied (voir figure 2).
3. Retirez les deux pieds de l'axe central du téléviseur (Fig. 3).

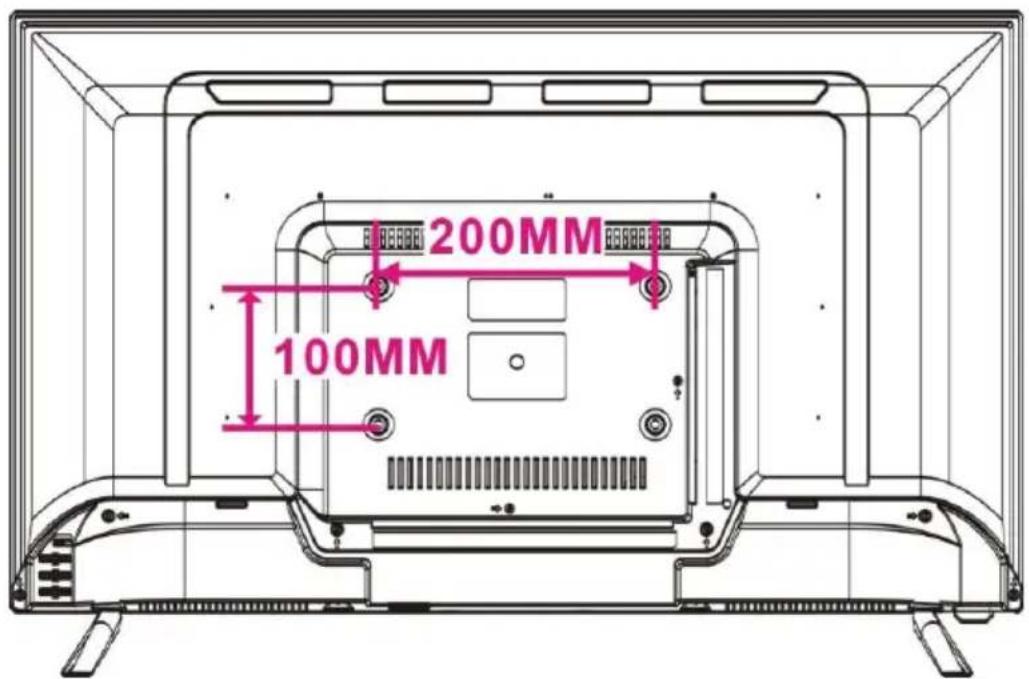

SUPPORT MURAL

Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural. Nous ne pouvons pas être tenus pour responsable en cas de dommages ou blessures entraînés par la fixation du téléviseur.

Remarques :

• 4 vis de type M6*10mm (non fournis) doivent être utilisées. N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et votre appareil sera exclu de la garantie.
• Le téléviseur doit être débranché pendant l'installation.
• Referez-vous aux instructions de montage fournies avec le support de fixation.

200MM 100MM

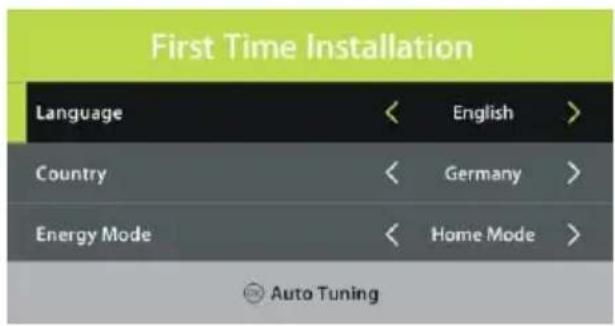

INSTALLATION INITIALE

• Branchez ce téléviseur à une source d'alimentation et allumez-le, la page de bienvenue s'affiche alors à l'écran.
• Appuyez sur les touches de navigation GAUCHE/DROITE/HAUT/BAS de la télécommande pour sélectionner une option.
• Appuyez sur la touche OK de la télécommande pour confirmer la sélection.

Langue : sélectionnez la langue du menu à l'écran.

Pays : sélectionnez votre pays.

Mode d'alimentation : permet de sélectionner le mode Home ou Store.

Recherche des chaînes

• Si les sélections ci-dessus sont terminées, appuyez sur la touche OK pour afficher la configuration de la syntonisation.
• Sélectionnez le type de syntonisation et le type numérique préférés à l'aide des touches de navigation et appuyez sur la touche OK pour démarrer le réglage automatique.

Remarque : Les éléments du menu Type numérique ne sont réglables que si le type numérique sélectionné est DVB-C/Satellite, et ces articles varient selon les types numériques.

MODE DTV

- Appuyez sur la touche SOURCE de la télécommande pour sélectionner la source d'entrée DTV.

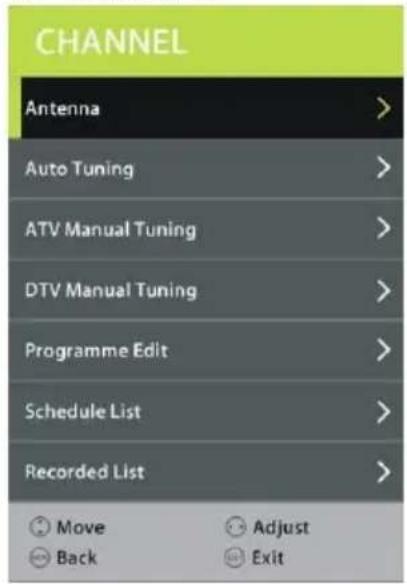

1. CHAÎNES

• Appuyez sur OK ou sur la touche de navigation droite pour y accéder.
• Utilisez les touches de navigation pour sélectionner DVB-T ou DVB-C.

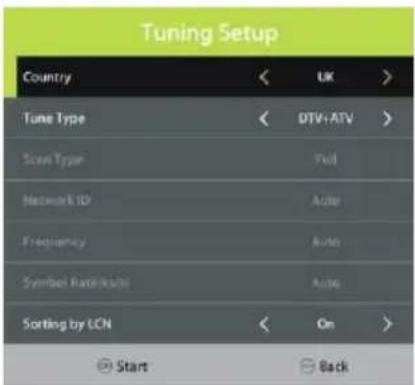

1.2 Recherche Auto

• Appuyez sur OK ou sur la touche de navigation DROITE.
• Utilisez les touches de navigation pour définir le pays, le type de syntonisation et le LCN.

Remarque : Le type de recherche et les éléments suivants sont réglables uniquement lorsque l'« Antenne » est sur DVB-C.

- Appuyez ensuite sur OK pour démarrer la syntonisation du programme.

1.3 Recherche manuelle ATV

- Appuyez sur OK ou sur la touche de navigation DROITE.

Chaîne actuelle : permet de sélectionner la chaîne actuelle.

Système de couleur : permet de sélectionner le système de couleur disponible.

Système audio : permet de sélectionner le système audio disponible.

Réglage fin : réglage fin de la fréquence.

AFC : permet d'activer/de désactiver le contrôle automatique de fréquence.

Recherche : permet de rechercher les programmes disponibles.

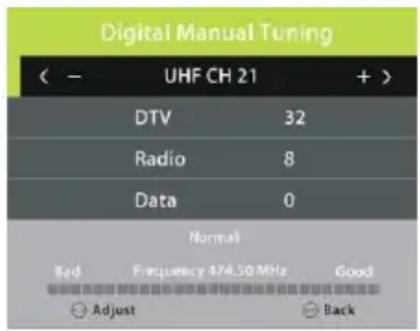

1.4 Recherche manuelle DTV

• Appuyez sur OK ou sur la touche de navigation DROITE.
• Appuyez sur la touche de navigation GAUCHE/DROITE pour sélectionner la chaîne. Appuyez ensuite sur la touche OK pour lancer la recherche.

Remarque : Le menu et les opérations ici varient pour DVB-T et DVB-C.

Digital Manual Tuning ( - UHF CH 21 + ) DTV 32 Radio 8 Data 0 Normal Bed Frequency 474.50 MHz Good Adjust Back

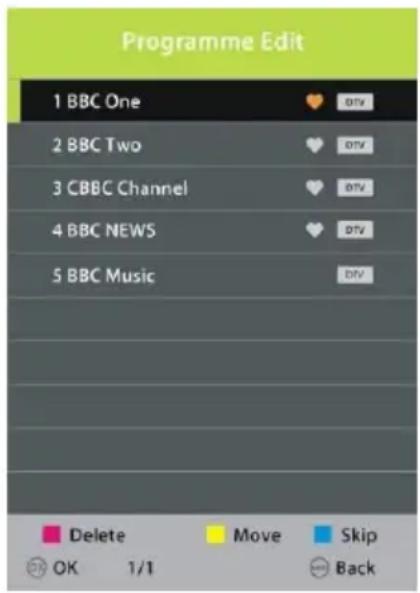

1.5 Modifier le programme

• Appuyez sur OK ou sur la touche de navigation DROITE.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner la chaîne souhaitée.
• Appuyez sur la touche ROUGE de la télécommande pour supprimer la chaîne sélectionnée.
• Appuyez sur la touche JAUNE de la télécommande pour accéder au mode DÉPLACER. Puis utilisez la touche de navigation HAUT/BAS pour sélectionner la position préférée, puis de nouveau sur la touche JAUNE pour la dép

- Appuyez sur la touche BLEUE de la télécommande pour sauter une chaîne sélectionnée.

1.6 Liste de programmation

- Appuyez sur la touche de navigation HAUT ou BAS pour sélectionner cet élément puis sur la touche OK ou DROITE pour y accéder. Si des programmes ont été programmés via le menu Ajouter (appuyez sur la touche JAUNE de la télécommande). Le menu ci-dessous s'affiche.

• Appuyez sur la touche de navigation GAUCHE/DROITE pour basculer entre la liste des programmations et la liste des enregistrements.
• Appuyez sur la touche ROUGE pour supprimer l'option sélectionnée.
• Appuyez sur la touche JAUNE pour accéder à la page de menu Ajouter.
• Appuyez sur la touche BLEUE pour accéder à la page de menu Modifier.

1.7 Liste enregistrée

Les programmes précédemment enregistrés doivent figurer sur cette liste.

• Utilisez les touches de navigation pour sélectionner un programme.
• Appuyez sur la touche OK pour lire le programme sélectionné.
• Appuyez sur la touche pour arrêter la lecture.

1.8 Informations sur le signal (fonctionne dans le cadre des signaux TV disponibles)

Cet élément est utilisé pour afficher les détails du signal, notamment : le numéro de chaîne et la force.

1.9 Informations CI (fonctionne dans le cadre des signaux TV disponibles)

Si un CAM (Conditional Access Module) compatible est inséré dans le logement IC, vous pouvez consulter les informations associées ou gérer votre carte CAM.

2. IMAGE

- Appuyez sur les touches de navigation HAUT/BAS/GAUCHE/DROITE pour sélectionner une option.

Mode image : Options disponibles : Standard, Doux, Personnel, Dynamique. Contraste/Luminosité/Couleur/Teinte/Netteté : valeurs disponibles : 0-100.

REMARQUE : Le contraste, la luminosité, la couleur et la netteté sont réglables uniquement lorsque le mode Image est « Personnel ». La teinte est réglable uniquement pour le système NTSC.

2.2 Température de couleur

Cet élément permet de régler la température optimale de couleur pour un visionnage idoine.

Options disponibles : Normal, Chaud, Froid.

2.3 Réduction du bruit

Options disponibles : Désactivé, Faible, Moyen, Élevé

2.4 ÉCRAN (pour le mode PC / VGA uniquement)

2.5 RC dynamique

Permet d'activer/de désactiver le rapport de contraste dynamique.

3. SON

- Appuyez sur les touches de navigation HAUT/BAS/GAUCHE/DROITE pour sélectionner une option.

Mode son : Options disponibles : Standard, Musique, Film, Sports, Personnel.

Aigus/graves : valeurs disponibles : 0-100.

REMARQUE : Les aigus et les graves ne sont réglables que lorsque le mode Son est « Personnel ».

3.2 Balance

Cet élément permet de régler la sortie audio les enceintes gauche et droite de -50 à 50.

3.3 Volume auto

Cet élément permet d'activer ou de désactiver la fonction de volume auto.

3.4 Son d'ambiance

Cet élément est utilisé pour sélectionner le son d'ambiance souhaité.

3.5 Mode SPDIF

Options disponibles : Auto, PCM, Désactivé.

3.6 Fonction AD

Cet élément permet d'activer ou de désactiver la fonction AD. Cette fonction peut aider les utilisateurs malvoyants à comprendre une certaine scène ou une action à l'aide de la narration même s'ils ne la voient pas.

REMARQUE : La fonction AD ne fonctionne que si le programme regardé contient les informations de narration requises.

4. HEURE

TIME Clock 02:03 Time Zone < Berlin GMT+1 > Off Time > On Time > Sleep Timer < Off > Auto Standby < 4 H > OSD Timer < 20S > Move Adjust Back Exit

4.1 Horloge

Elle affiche l'heure système actuelle à laquelle une chaîne disponible a été enregistrée.

4.2 Fuseau horaire

Cet élément est utilisé pour sélectionner le fuseau horaire souhaité.

4.3 Heure de mise hors tension

Heure de mise hors tension : Options disponibles : Désactivé/Une fois/Tous les jours/Lun\~Ven/Lun\~Sam/Sam \~ Dim/Dim.

Heure/Minute : utilisez les touches de navigation pour régler l'heure/les minutes lorsque l'heure d'arrêt n'est pas réglée sur « Désactivé ».

4.4 Heure d'allumage

Heure d'allumage : Options disponibles : Désactivé/Une fois/Tous les jours/Lun\~Ven/Lun\~Sam/Sam \~ Dim/Dim.

Heure/Minute/Source/Chaîne/Volume : utilisez les touches de navigation pour régler ces éléments lorsque l'heure d'arrêt n'est pas sur « Désactivé ».

4.5 Minuterie du sommeil

Cet élément permet de régler l'heure du sommeil automatique.

Options disponibles : Désactivé, 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min.

4.6 Mise en veille auto

Cette option permet de sélectionner la durée avant la mise en sommeil (Veille) auto lorsqu'aucune instruction n'est reçue depuis la télécommande.

Options disponibles : Désactivé, 3/4/5 heures.

4.7 Temporisation de l'OSD

Cet élément est utilisé pour sélectionner la durée du menu OSD de la durée. Options disponibles : Désactivé, 5/10/15/20/25/30/35 secondes.

5. VERROUILLER

• Appuyez sur la touche de navigation DROITE et saisissez le mot de passe d'usine par défaut « 0000 » à l'aide des touches numériques de la télécommande.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner l'élément préféré.

REMARQUE : Si vous oubliez le mot de passe, utilisez le mot de passe universel « 8899 ».

5.1 Verrouillage du système

Cet élément est utilisé pour activer/désactiver le système de verrouillage.

5.2 Définir le mot de passe

- Saisissez l'ancien mot de passe à l'aide des touches numériques de la télécommande, puis saisissez votre mot de passe privé deux fois pour le confirmer.

5.3 Verrous de chaîne

• Appuyez sur OK ou sur la touche de navigation droite pour y accéder.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner la chaîne que vous souhaitez verrouiller.
• Appuyez sur la touche VERTE à plusieurs reprises pour verrouiller/déverrouiller la chaîne sélectionnée.

5.4 Verrou des touches

Cet élément est utilisé pour verrouiller/déverrouiller les touches du téléviseur. Options disponibles : Activé, désactivé.

• Appuyez sur la touche de navigation DROITE pour y accéder.
• Appuyez sur la touche de navigation HAUT ou BAS pour déplacer le curseur.
• Appuyez sur la touche de navigation GAUCHE/DROITE pour sélectionner une option.

Mode Hôtel : permet d'activer/de désactiver le mode Hôtel.

Verrou de source : permet d'activer/de désactiver le verrouillage des sources disponibles.

Source par défaut : permet de définir la source par défaut.

Programme par défaut : permet de définir le programme numérique par défaut.

Volume par défaut : permet de régler le niveau de volume par défaut.

Volume max. : permet de régler le niveau de volume maximal.

Hotel Mode Hotel Mode < On > Source Lock Default Source < DTV > Default Prog < 0 > Default Volume < 30 > Max Volume < 100 > Import Database Move Adjust Back Exit

Exporter la base de données : permet d'exporter la base de données vers un dispositif USB.

Importer une base de données : importer une base de données depuis un dispositif USB.

Effacer le verrouillage : Désactiver le réglage ci-dessus.

6. CONFIGURER

Cet élément est utilisé pour sélectionner la langue affichée à l'écran par défaut.

6.2 Langue TT

Cet élément est utilisé pour sélectionner la langue de télétexte par défaut.

6.3 Langues audio

• Appuyez sur la touche de navigation DROITE.
• Vous pouvez ensuite sélectionner le langage audio principal et le langage secondaire désirés.

6.4 Langue des sous-titres

• Appuyez sur la touche de navigation DROITE.
• Ensuite, vous pouvez sélectionner la langue de sous-titre principale et la langue de sous-titre secondaire souhaitées.

6.5 Sourds et malentendants

Cet élément est utilisé pour activer/désactiver la fonction pour les malentendants. Pour les utilisateurs malentendants, cette fonction permet d'afficher des textes supplémentaires pour accompagner le contenu audio.

REMARQUE : La fonction d'assistance aux personnes sourdes et malentendantes ne fonctionne que si le programme regardé contient les informations de sous-titrage requises.

6.6 Format d'image

Cet élément permet de régler le format vidéo.

Options disponibles : Auto, 4:3, 16:9, Zoom1, Zoom2.

REMARQUE : Le format d'image disponible peut varier selon la source sélectionnée.

6.7 Système de fichiers PVR

• Appuyez sur la touche de navigation DROITE.
• Appuyez sur la touche de navigation HAUT/BAS pour sélectionner l'option souhaitée, puis appuyez sur la touche de navigation GAUCHE/DROITE pour régler l'option sélectionnée.
• Appuyez sur la touche OK pour accéder au sous-menu ou confirmer le réglage.

PVR File System Select Disk C: Check PVR File System Start USB Disk Format Timeshift Size Speed Free Record Limit 6 Hz. Move OK Back

Dans cette partie, vous pouvez sélectionner le disque souhaité, vérifier le système de fichiers PVR, formater votre dispositif de stockage USB et définir la durée limite d'enregistrement libre souhaitée.

6.8 Écran bleu

Cette option est utilisée pour activer/désactiver l'écran bleu. Le fond de l'écran devient bleu lorsque le signal est très faible ou absent, si l'écran bleu est activé.

6.9 Première Installation

Cet élément est utilisé pour rappeler la page de la première installation.

6.10 Mode d'alimentation

Cet élément est utilisé pour sélectionner le mode Home ou Store.

6.11 Touche de réinitialisation

Cet élément permet de rappeler les réglages d'usine par défaut.

6.12 Mise à jour du logiciel (USB)

Cet élément est utilisé pour mettre à jour le logiciel par le biais d'un dispositif de stockage USB.

6.13 HDMI CEC

- Appuyez sur la touche de navigation DROITE.

Utiliser la fonction HDMI CEC :

• Assurez-vous que le dispositif HDMI (amplificateur, etc.) est correctement branché.
• Appuyez sur le bouton SOURCE sur l'unité ou la télécommande pour sélectionner la source d'entrée HDMI.

HDMI CEC : permet d'activer/de désactiver la fonction HDMI CEC.

HDMI ARC : permet d'activer/de désactiver la fonction ARC.

Mise en marche automatique : permet d'activer/de désactiver la fonction de mise en marche automatique.

HDMI CEC HDMI CEC < Off > HDMI ARC < Off > Auto Power < Off > Device Menu >

Menu des dispositifs : permet d'afficher le menu de configuration de l'autre appareil connecté.

ATV ET AUTRES MODES

• Appuyez sur la touche SOURCE sur l'unité ou sur la télécommande pour sélectionner la source désirée.
• Pour obtenir des informations sur les autres menus, reportez-vous aux instructions du mode DTV.

7. Enregistrement

Avec ce produit, vous pouvez facilement enregistrer vos programmes DVB-T sur votre clé USB. Cet appareil dispose de 2 modes d'enregistrement : l'enregistrement immédiat et l'enregistrement programmé (à utiliser en cas d'absence).

Enregistrement d'un programme à l'aide d'une clé USB

Cet appareil vous permet d'enregistrer vos programmes DVB-T de manière simple et conviviale. Il vous suffit d'avoir une clé USB et de l'insérer dans l'appareil. L'enregistrement sera effectué sur la clé et vous pouvez visionner les enregistrements ultérieurement sur cet appareil ou tout autre appareil multimédia compatible.

Remarques : Ne retirez pas la clé USB pendant la lecture, sinon le contenu de votre disque USB pourrait s'en trouver endommagé.

Appuyez sur la touche ARRÊT pour arrêter la lecture, puis votre clé USB.

Préparation du premier enregistrement

Lors de la première utilisation d'une clé USB avec cet appareil, vous devez d'abord la formater avec celui-ci. Formater votre clé USB directement sur le récepteur améliore la compatibilité du dispositif avec l'appareil. Plus particulièrement, le système de fichiers FAT sera converti en FAT 32. Cela permet d'améliorer la qualité et la fluidité de l'enregistrement. Attention : le formatage supprimera tous les fichiers de la clé USB ! Vous devez créer une sauvegarde de tous les fichiers à conserver au préalable.

Comment accéder à « Format Disk » ?

Appuyez sur la touche « MENU » de la télécommande pour accéder au menu OCD, puis appuyez sur la touche de navigation pour sélectionner l'option « Setup >> Système de fichiers PVR >> Format ». Appuyez ensuite sur la touche OK de la télécommande pour formater votre clé USB.

Enregistrement immédiat

Insérez une clé USB compatible qui a déjà été formatée. Patientez environ 5 secondes jusqu'à ce que l'appareil soit reconnu. Il suffit d'appuyer sur la touche ENREG de la télécommande afin de lancer immédiatement l'enregistrement. Veuillez noter que cette fonction permet uniquement l'enregistrement des chaînes DVB-T, d'autres sources, comme la télévision analogique, ne seront pas enregistrées.

Minuteur (programmation d'enregistrement)

Appuyez simplement sur le bouton TIMER de la télécommande pour accéder au minuteur.

Affichage des programmes enregistrés

Vous pouvez simplement appuyer sur le bouton REC.LIST avec la télécommande pour visionner les programmes enregistrés.

Remarques sur les fonctions d'enregistrement et USB

• Si vous souhaitez enregistrer un film ou un programme long, utilisez une clé USB de plus grande capacité (par exemple : 16 Go). Si vous souhaitez enregistrer plusieurs films, optez pour des disques durs externes de grande capacité.
• Le temps de chargement du dispositif de stockage USB est trop long : Lorsque vous insérez un support USB, le temps de chargement peut être parfois d'une minute ou plus. Cela dépend de la taille de votre support, du nombre de fichiers qu'il contient et, surtout, de la complexité de ses répertoires. Vous pouvez réduire le temps de chargement en évitant d'utiliser de plusieurs sous-répertoires sur votre disque USB. Évitez les sous-répertoires multiples comme « répertoire/sous-répertoire/sous-répertoire/... » et stockez les fichiers dans un seul répertoire simple.

- Problèmes de reconnaissance de dispositifs USB

1) Après avoir branché votre dispositif de stockage USB à l'appareil, vous pouvez avoir besoin de l'allumer avant qu'il puisse être détecté par le récepteur.
2) Cet appareil ne prend pas en charge la connexion USB directe avec l'ordinateur. Vous devez d'abord transférer vos données/fichiers sur une clé USB ou un lecteur MP3. Si vous utilisez un disque dur externe à connecter via USB, vous devez brancher le disque dur simultanément sur une source d'alimentation et sur l'appareil.
3) Si vous utilisez un lecteur vidéo portable avec disque dur, vous devez vous assurer que la batterie interne est complètement chargée. Vérifiez que le système de fichiers de votre dispsotif USB est correctement formaté en FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet appareil. Le dispositif de stockage USB utilisé peut ne pas être entièrement compatible avec USB 2.0. Dans ce cas, essayez une autre clé USB afin d'identifier le problème.

- Qualité d'enregistrement

Si votre enregistrement est vacillant ou saccadé, cela signifie que le flux de données à enregistrer est très important. Certaines clés USB, même quelques nouvelles clés USB2.0, ne permettent pas un débit de transfert de données suffisamment élevé. Si cela se produit, essayez avec un nouveau dispositif de stockage USB ou avec un disque dur externe. Avec des disques durs externes, les débits de transfert de données sont suffisamment élevés et ce problème devrait être résolu.

Fonction de décalage temporel

Ce téléviseur dispose d'une fonction appelée « Time shift » qui permet l'enregistrement de programmes télévisés sur un support numérique (p. ex. une clé USB ou un disque dur externe, non fourni). Vous pouvez alors regarder le programme ultérieurement à un moment qui vous convient le mieux. Souhaitez-vous mettre la télévision sur pause ? C'est désormais possible avec la fonction « Time Shift », qui enregistre le programme télévisé pendant votre appel téléphonique ou votre pause-café. Avec « Time Shift », vous ne manquerez plus rien ! Remarques : Cette fonction est uniquement disponible en mode DVB-T.

Comment utiliser le service Timeshift

a. Insérez une clé USB dans le port USB avant d'activer la fonction Timeshift.
b. Appuyez une fois sur la touche Timeshift. Le programme télévisé radiodiffusé est arrêté et l'image se fige à l'écran. Pendant ce temps, le programme télévisé est enregistré et vous pouvez faire une pause.
c. Appuyez sur la touche pour quitter l'enregistrement.

Remarque sur l'utilisation de la fonction Timeshift :

1. Assurez-vous que le mode Timeshift est activé dans le menu de configuration des enregistrements.
2. La fonction Timeshift requiert un débit de transfert de données élevé entre le dispositif de stockage USB et l'appareil. En effet, un enregistrement et une lecture (différée) se produisent simultanément sur le dispositif de stockage USB. Certaines clés USB, même certains nouveaux dispositifs USB2.0, peuvent produire une image tremblante et un son saccadé. Si vous rencontrez ce problème, il est nécessaire de changer le dispositif de stockage USB. Les disques durs externes, alimentés par secteur, offrent le plus haut débit de transfert et vous permettent d'utiliser la fonction Time shift de façon optimale. En cas de problèmes de qualité d'enregistrement ou de lecture comme des images saccadées ou bloquées, vous pouvez également essayer de formater votre dispositif de stockage USB.

8. Lecteur multimédia

Avant d'utiliser le menu MEDIA, branchez un dispositif USB. Appuyez sur la touche SOURCE sur la télécommande pour afficher la liste des SOURCES. Appuyez sur la touche de navigation HAUT pour sélectionner USB (ou MEDIA), puis appuyez sur la touche OK pour entrer.

PHOTO MUSIC MOVIE TEXT

Appuyez sur les boutons ◀/▶ ▲ pour mettre votre sous-menu préféré en surbrillance : Photo, Musique Film et Texte, appuyez sur le bouton OK pour confirmer.

Fonctions de la télécommande lors de la lecture de fichiers multimédia :

• Appuyez sur la touche de la télécommande pour lire ou interrompre la lecture.
• Appuyez sur la touche de la télécommande pour arrêter la lecture.
• Appuyez sur la touche de la télécommande pour effectuer un déplacement rapide vers l'arrière.
• Appuyez sur la touche de la télécommande pour effectuer un déplacement rapide vers l'avant.
• Appuyez sur la touche de la télécommande pour lire le fichier précédent.
• Appuyez sur la touche de la télécommande pour lire le fichier suivant.

DEPANNAGE

Pas d'image ni de son

• Le cordon d'alimentation, le câble d'antenne ou la source d'entrée n'est pas branché correctement.
• Le téléviseur n'est pas allumé.

Solution :

• Vérifiez le cordon d'alimentation, le câble d'antenne et la source d'entrée.
• Appuyez sur la touché POWER de la télécommande.
• Eteignez le téléviseur et rallumez-le cinq seconds après.

Pas de son

• Soit le volume est trop bas, soit le son est coupé.
• Le système de son est mal configuré.

Solution :

• Augmentez le volume.
• Rétablissez le son en appuyant sur la touche MUTE.
• Réglez la configuration de son.

Bruit ou effet de neige

• Le câble d'antenne est endommagé ou mal branché.
• La chaîne est mal installée.
  • L'antenne est mal positionnée.

Solution :

• Vérifiez le câble d'antenne et son raccordement.
• Réglez la chaîne manuellement.
• Ajustez la position de l'antenne.

Image en noir et blanc

• L'antenne est mal positionnée.

Solution :

• Réglez la configuration de couleur.
• Ajustez la position de l'antenne.

La télécommande ne fonctionne pas

• Les piles sont usagées.
• Les piles ne sont pas insérées correctement.

Solution :

- Changez les piles.

- Vérifiez que les piles sont insérées en respectant les polarités +/-.

Remarque: Pour une utilisation correcte de CANAL + avec ce produit veuillez rechercher les chaînes TNT quand CANAL + est en clair

De 12h30 à 13h30

De 19h00 à 20h30

Remarque Importante

L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement.

Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

CONSIGNE DE NETTOYAGE

- Avant de nettoyer ce produit, appuyez sur le bouton STANDBY pour le mettre en mode veille et attendez quelques minutes avant de débrancher la fiche secteur.

- Essuyer ce produit avec un chiffon doux et sec. Ne vaporisez pas d'eau directement sur le téléviseur, mais appliquez une petite quantité d'eau sur le coin du chiffon et essuyez-le aussi doucement que possible. N'utilisez jamais de liquides de nettoyage, de cire ou de produits chimiques.

- Ne jamais utiliser d'alcool, de benzène, de diluant, de liquide de nettoyage ou d'autres produits chimiques. N'utilisez pas d'air comprimé pour enlever la poussière.

- Si la surface est extrêmement sale, essuyez-la avec un chiffon imbibé d'une faible solution d'eau savonneuse et bien essoré, puis essuyez à nouveau avec un chiffon sec.

- Avant de rebrancher le téléviseur, laissez l'écran sécher complètement.

Note concernant les pixels défectueux

Le plus grand soin a été pris pour la fabrication de votre produit. Néanmoins il se peut que des pixels restent allumés ou éteints. Veuillez vous reporter au tableau ci-dessous pour la tolérance des pixels défectueux concernant cotre produit.

Taille d’écran	Résolution	Nb sous pixels allumés ou éteints (pixels de couleur)	Nb pixel (blanc ou noir) allumés ou éteints	Ligne continue
32	1366x768	5	2	0

Fiche produit relative à l'énergie

Fiche technique du téléviseur selon la de directive européenne 1062/2010

Marque	OCEANIC
MODELE	OCEALED3221B2
Classe d'efficacité énergetique	A
Zone d'affichage (diagonale)	80cm / 31.5 pouces
Consommation	31 W
Consommation d'énergie annuelle	46KWh
Consommation d'énergie en mode éteint	--
Consommation d'énergie en mode veille	<0.5W
Résolution	1366*768

Remarque :

1. Classe d'efficacité énergétique est désignée par des lettre allant de A+++ (très économe) à D (peu économe).
2. La consommation d'énergie annuelle du téléviseur est basée sur une utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité.

La fiche d'information sur le produit conformément au règlement UE n° 2019/2013 L'étiquetage énergétique pour l'affichage électronique et la télévision se trouve sous l'URL ou le code QR indiqué sur l'URL de l'étiquette énergétique : https://eprel.ec.europa.eu/qr/394039

Marque déposée	OCEANIC
REFERENCE	OCEALED3221B2
MODELE	DVB-PM1320162HCA
Affichage	Typical: 176(H) \ 176(V)
Résolution	1366*768
Affichage des couleurs	16.7M
Contraste	2000:1 (typical)
Ratio	16:9
Durée de vie	30,000 hours
Tuner	DVB-T/C
Alimentation électrique TV	AC 100-240V, 50/60Hz
Consommation	Max.60W
Dimensions	732(W)×191(D)×480(H)
Poids	3.7kg
Socle	2pcs, amovibles
Température d’utilisation	0°C et 35°C
Alimentation télécommande	AAA*2pcs
Alimentation des ports USB	5V,500mA
Verrou Hôtel	Oui
Haut-parleur	2 * 8W
Entrées	RF, HDMI*2, mini CVBS/YPbPr, VGA, PC Audio, CI, USB*2
Sorties	Ecouteur, Coaxial
Connectivité sans-fil	N/A
Fonctions via USB	*.dat, *.vob, *.ts, *.mpg, *.avi, *.mkv, et *.mp4 pour video, *.jpg pour photo, *.mp3 pour music
Formats de lecture	Vidéo : . mp4
	Musique : .mp3
Multimédia via USB	Photos : .jpg
	Texte : .txt
Processeur:	Non
RAM:	Non
Système d'exploitation(firmware) :	Non
Mémoire interne	Non

MISE AU REBUT DE L'APPAREIL

- Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

- La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.

- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

- Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

Pour en savoir plus :

www.quefairedemesdechets.fr

GARANTIE

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de :

1. détériorations superficielles dues à l'usure normale du produit ;
2. défauts ou détériorations dus au contact du produit avec des aliments ou des liquides, et dus à la corrosion provoquée par la rouille ou de présence d'insectes ;
3. tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ;
4. toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ;
5. toute utilisation d'accessoires non fournis ou approuvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Oceanic – 120-126 Quai de Bacalan – CS 11584 – 33000 Bordeaux Importé par SCHNEIDER CONSUMER GROUP

12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

• Equipement radioélectrique (RED) 2014/53/CE, du 16 ^th Avril 2014
• Produits liés à l'Energie (ErP) 2009/125/CE, du 21 ^th Octobre 2009
• La présence d'éventuelles substances dangereuses (RoHS) 2011/65/CE .du 8 ^th Juin 2011

DESCRIPTION DE L'APPAREIL:

Désignation : TELEVISEUR LED 32"

Réf finale / réf fabricant: OCEALED3221B2 / DVB-PM1320162HCA

IMPORTATEUR: Schneider Consumer Group

Adresse : 12 Rue Jules Ferry 93110 Rosny sous Bois FRANCE

REFERENCES DES NORMES HARMONISEES APPLIQUEES :

Directive RED: EN 62368-1:2014+A11:2017

EN 62311:2008

EN 55032:2015

EN IEC 61000-3-2 :2019

EN 61000-3-3:201+A1:2019

EN 55035:2017

EN 303 340 V1.1.2

Directive ErP : Règlement 1019/2021 & 2019/2013

EN 50564:2011

EN 62087-1 :2016 & EN 62087-3 :2016

Directive RoHS : IEC 62321-1:2013; IEC 62321-2:2013 ; ISO 17075-1 :2017

IEC 62321-3-1:2013, IEC 62321-4:2013+A1:2017;

IDENTIFICATION DU SIGNATAIRE : Importateur

Nom du signataire: Edmond Ng

Rôle dans la société: Responsable Qualité

Le :16 Nov 2020

oceanic

OCEALED3221B2_IM_FR_092020_V.1

www.oceanic.eu
