Type de produit	Système de douche
Marque	OCEANIC
Modèle	OCEACDVM37CBK
Catégorie	Système de douche
Pression d'eau	1 bar (min) / 5 bars (max)
Température eau chaude	60°C conseillée (max 80°C)
Température eau froide	10°C minimum
Type de mitigeur	Thermostatique avec butée de sécurité
Fonctions principales	Utilisation tête de colonne ou flexible via inverseur
Points de fixation	Murale, nécessite chevilles et vis adaptées au mur
Entretien et nettoyage	Nettoyage avec détergent doux ou eau savonneuse ; détartrage au vinaigre blanc
Sécurité	Butée de sécurité sur mitigeur ; réducteur de pression recommandé au-delà de 5 bars
Matériau	Surface chromée

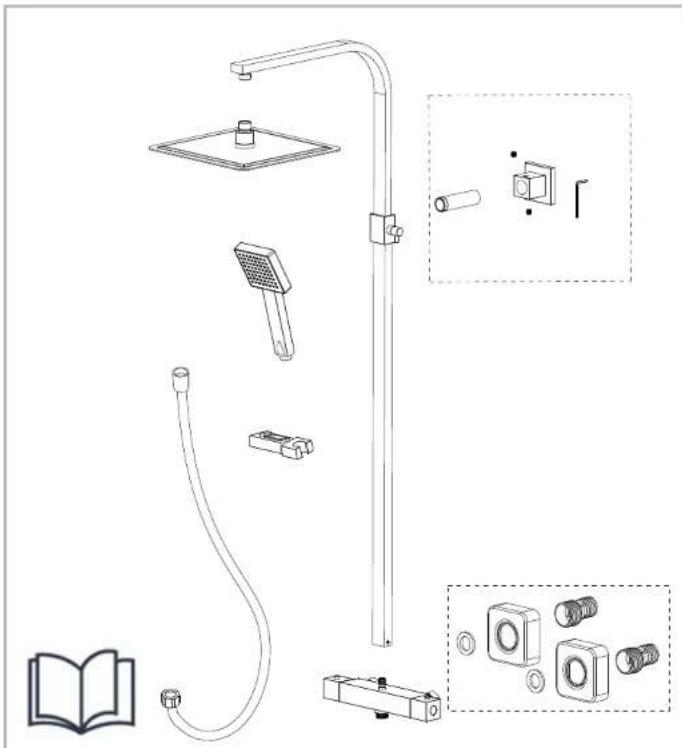

Contenu de l'emballage	Mitigeur, colonne de douche, pommeau, flexible, rosaces, joints, support de fixation

FOIRE AUX QUESTIONS - OCEACDVM37CBK OCEANIC

Comment installer la colonne de douche ?

Fixez d'abord le mitigeur aux raccords muraux à l'aide de ruban PTFE. Percez le mur au point de fixation de la colonne (diamètre 6 mm, profondeur 40 mm) et insérez une cheville adaptée. Vissez le support de fixation, puis enclenchez la colonne en commençant par le haut. Serrez la partie basse et le support avec une clé Allen.

Quel type de fixation murale utiliser ?

Utilisez des vis et chevilles adaptées au matériau de votre mur (béton, plâtre, etc.). Les fixations ne sont pas fournies. En cas de doute, consultez un magasin de bricolage.

Comment régler la température de l'eau ?

Le mitigeur est thermostatique. Pour augmenter la température, appuyez sur le bouton de déverrouillage et tournez la poignée droite dans le sens antihoraire. Pour baisser, tournez dans le sens horaire après déverrouillage.

Que faire si la pression d'eau est trop élevée ?

Si la pression dépasse 5 bars, installez un réducteur de pression en amont pour protéger le système et éviter les fuites.

Comment passer de la douchette à la tête de colonne ?

Utilisez l'ergot sur le robinet gauche. Tourné vers le mur : tête de colonne. Tourné vers l'avant : douchette. Position haute : fermé.

Comment entretenir le système de douche ?

Nettoyez régulièrement les surfaces chromées avec un détergent doux ou de l'eau savonneuse, puis rincez à l'eau claire. Actionnez les pièces mobiles au moins une fois par semaine pour éviter le blocage.

Comment nettoyer les dépôts de calcaire ?

Détartrez la tête de douche et l'aérateur en les trempant dans une solution d'eau et de vinaigre blanc (à parts égales) pendant une nuit. Rincez abondamment.

Quelle température d'eau chaude maximale ?

La température maximale de l'eau chaude en entrée est de 80°C. Une température de 60°C est recommandée pour éviter les brûlures et l'entartrage.

Pourquoi l'eau ne coule-t-elle pas à la bonne température ?

Vérifiez que les pressions d'eau chaude et froide sont équilibrées. Assurez-vous que le mitigeur n'est pas entartré. Si le problème persiste, nettoyez les filtres et l'aérateur.

Comment déverrouiller le mitigeur pour une température plus élevée ?

Appuyez sur le bouton situé sur la poignée droite (généralement au centre) et maintenez-le enfoncé tout en tournant la poignée dans le sens antihoraire. Relâchez le bouton pour verrouiller la température.

MODE D'EMPLOI OCEACDVM37CBK OCEANIC

Condition d'utilisation

• Pression minimum : 1 bar / maximum : 5 bars (au-delà, monter un réducteur de pression).
• S'assurer que les pressions d'alimentation de l'eau chaude et de l'eau froide sont bien équilibrées.
• Température conseillée pour le réglage de l'installation d'eau chaude : 60°C (maximale : 80°C)
• Température d'eau froide minimale : 10°C (une température inférieure endommagerait votre robinet).

Une eau très dure est fortement chargée en calcaire ce qui accélère l'entartrage de votre robinetterie.

Le traitement de votre eau avec un adoucisseur permet de protéger vos installations et prolonger la durée de vie de votre équipement.

Déballage

Avant toute manipulation, assurez-vous de la présence de tous les composants et vérifiez visuellement leur bon état de surface. Au moment du montage et/ou de l'installation, assurez-vous qu'en respectant bien les éventuelles consignes, vous ne rencontrez pas de difficulté de vissage, serrage, emboîtage.

Installation

[Schéma partie 1]

- Lors du montage, les filetages ne doivent pas être endommagés (les écrous doivent pouvoir se visser librement). A défaut, l'étanchéité ne serait pas parfaite.

- Placer du ruban en PTFE (tel que Teflon) sur les raccords excentrés mâle-mâle pour assurer l'étanchéité, puis visser les dans les conduits d'alimentation en eau chaude et en eau froide au niveau du mur pour les faire correspondre avec l'écartement des connections du mitigeur. Vérifier l'horizontalité des connecteurs au moment de leur serrage.

- Placer les rosaces sur les connecteurs.

[Schéma partie 2]

• Placer les joints dans les connecteurs femelles du mitigeur avant de serrer les écrous du mitigeur.
• Lors de la première utilisation, assurez-vous du fonctionnement de votre produit (en particulier que l'eau s'écoule à la bonne température et avec le bon débit).

NB : Pour le raccord à votre installation : bien serrer le raccord ou les écrous à l'aide d'une clef. Eviter tout serrage excessif, susceptible de casser le filetage ou de provoquer des micro-fissures qui pourraient s'élargir avec le temps et la pression de l'eau et provoquer une fuite.

[Schéma partie 3]

La colonne de douche nécessite un point de fixation mural.
- Identifiez ce point de fixation dans le prolongement vertical de la sortie d'eau supérieure du mitigeur. Pour la hauteur de ce point referrez-vous mesures fournies plus bas dans le schéma.
- Percez le mur à l'aide d'un forêt de diamètre 6mm pour une profondeur de 40 mm pour y introduire une cheville adaptée au matériau de votre mur.
- Positionnez le support de fixation de la colonne à l'aide de la vis adaptée.

[Schéma partie 4]

• Enclenchez la colonne dans le point de fixation mural
• Enclenchez également la partie basse de la colonne
• Serrez la partie basse à l'aide d'une clé Allen
• Serrez le support de fixation mural a la colonne avec une clé Allen

[Schéma partie 5]

• Raccordez le flexible à la partie basse du mitigeur et serrez à l'aide d'une clé
• Vissez le pommeau de douche à l'autre extrémité du flexible
• Vissez la tête de douche à la colonne

Utilisation

Le mitigeur permet d'utiliser soit la tête de colonne, soit le flexible. Pour passer de l'un à l'autre cela dépend de l'orientation de l'ergot présent sur le robinet de gauche.

• Ergot tourné vers le haut : le robinet est fermé
• Ergot tourné vers le mur : utilisation de la tête de colonne
• Ergot tourné vers l'avant: utilisation du flexible.

Ce produit est équipé d'un mitigeur thermostatique qui vous permet de conserver le réglage de votre température d'eau.

• Pour régler une température d'eau plus haute, appuyer sur le bouton pour déverrouiller le robinet de droite et tournez ce dernier dans le sens inverse des aiguilles d'une montre.
• Pour régler une température d'eau plus basse, appuyez sur le bouton du robinet de droite pour le déverrouiller et tournez ce dernier dans le sens des aiguilles d'une montre

Entretien / nettoyage

Le bon fonctionnement du robinet nécessite donc un entretien régulier.

Nous vous recommandons de :

• ne jamais utiliser de produits abrasifs ou corrosifs. Ces produits agressifs attaquent les revêtements et ternissent votre robinet.
• nettoyer la surface chromée en utilisant un détergent doux ou de l'eau savonneuse et un chiffon doux en veillant à rincer correctement à l'eau claire après nettoyage.
• nettoyer régulièrement la tête du robinet (au moins 1 fois par an), à l'aide d'une solution eau et vinaigre blanc (laisser reposer une nuit).
• nettoyer l'aérateur-mousseur en le trempant dans une solution eau/vinaigre blanc.
• actionner les pièces mobiles (inverseur, manette, croisillon, tirette) au moins une fois par semaine afin de garantir le bon fonctionnement dans le temps.

Terms of use

Produit d'installation n°1

IMPORTANT: pour la fixation murale, utiliser des vis et des chevilles adaptées à la nature du mur. En cas de doute, contacter votre magasin de bricolage.

Attention: bien veiller à respecter l'ensemble de la notice de montage. Beware : Follow carefully the assembly instructions.

Il existe une grande diversité de types de murs ou cloisons, c'est la raison pour laquelle nous ne pouvons vous fournir le type exact de fixation. Il est nécessaire d'identifier le type de paroi à laquelle vous allez fixer ce produit afin d'utiliser les fixations appropriées. Voici quelques exemples de fixations conseillées. Les vis et chevilles pour fixer le support au mur ne sont pas incluses. Choisissez des vis et chevilles adaptées au matériau de votre mur. En cas de doute, demandez à un vendeur spécialisé.

Utiliser une taille de forêt adaptée à la quincaillerie utilisée et au type de mur.
