OCEACDVM37BCH - Système de douche OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Oceanic
Modèle	OCEACDVM37BCH
Type de produit	Système de douche avec colonne
Type de mitigeur	Thermostatique
Alimentation en eau	Eau chaude et eau froide
Pression d'eau minimale	1 bar
Pression d'eau maximale	5 bars (au-delà, réducteur de pression requis)
Température eau chaude recommandée	60°C
Température eau chaude maximale	80°C
Température eau froide minimale	10°C
Fonctions	Tête de douche fixe et douchette flexible avec inverseur
Commandes	Mitigeur thermostatique avec bouton de déverrouillage pour réglage de température
Fixation au mur	Support de fixation avec vis et chevilles (non fournies)
Matériau	Chrome (surface chromée)
Entretien	Nettoyage avec détergent doux ou eau savonneuse ; détartrage au vinaigre blanc
Sécurité	Butée de température ; nécessite déverrouillage pour températures élevées
Installation	Raccordement avec ruban PTFE et joints ; serrage modéré
Condition d'utilisation	Éviter eau très dure ; adoucisseur recommandé
Durée de vie	Maximisée par entretien régulier et actionnement hebdomadaire des pièces mobiles

FOIRE AUX QUESTIONS - OCEACDVM37BCH OCEANIC

Quelle pression d'eau est nécessaire pour ce système de douche ?

La pression d'eau doit être comprise entre 1 bar (minimum) et 5 bars (maximum). Au-delà de 5 bars, il est impératif d'installer un réducteur de pression.

Comment installer correctement le mitigeur thermostatique ?

Placez du ruban en PTFE sur les raccords excentrés, vissez-les dans les conduits d'eau chaude et froide, puis placez les joints dans les connecteurs femelles avant de serrer les écrous du mitigeur. Veillez à ne pas endommager les filetages.

Comment basculer entre la tête de douche fixe et la douchette flexible ?

Utilisez l'ergot situé sur le robinet de gauche : tourné vers le haut = fermé, vers le mur = tête de colonne, vers l'avant = douchette flexible.

Comment régler la température de l'eau ?

Pour augmenter la température, déverrouillez le robinet de droite en appuyant sur le bouton puis tournez dans le sens inverse des aiguilles d'une montre. Pour baisser, tournez dans le sens des aiguilles d'une montre après déverrouillage.

Comment nettoyer la surface chromée ?

Utilisez un détergent doux ou de l'eau savonneuse avec un chiffon doux, puis rincez à l'eau claire. Évitez les produits abrasifs ou corrosifs.

Comment détartrer la tête de douche et l'aérateur ?

Trempez la tête ou l'aérateur dans une solution d'eau et de vinaigre blanc (laisser reposer une nuit), puis rincez abondamment.

Que faire en cas de fuite au niveau des raccords ?

Vérifiez que les joints sont bien en place et que les écrous sont correctement serrés (sans excès). Si nécessaire, remplacez les joints ou appliquez du ruban PTFE.

Quelle est la température maximale de l'eau chaude tolérée ?

La température maximale est de 80°C. Au-delà, le robinet pourrait être endommagé. La température recommandée pour l'installation est de 60°C.

L'utilisation d'un adoucisseur d'eau est-elle recommandée ?

Oui, si votre eau est très dure (chargée en calcaire), un adoucisseur protège la robinetterie et prolonge sa durée de vie.

Comment fixer la colonne de douche au mur ?

Percez un trou de 6 mm de diamètre sur 40 mm de profondeur dans le mur, insérez une cheville adaptée, puis vissez le support de fixation. La colonne s'enclenche ensuite sur ce support.

MODE D'EMPLOI OCEACDVM37BCH OCEANIC

Condition d'utilisation

• Pression minimum : 1 bar / maximum : 5 bars (au-delà, monter un réducteur de pression).
• S'assurer que les pressions d'alimentation de l'eau chaude et de l'eau froide sont bien équilibrées.
• Température conseillée pour le réglage de l'installation d'eau chaude : 60°C (maximale : 80°C)
• Température d'eau froide minimale : 10°C (une température inférieure endommagerait votre robinet).

Une eau très dure est fortement chargée en calcaire ce qui accélère l'entartrage de votre robinetterie.

Le traitement de votre eau avec un adoucisseur permet de protéger vos installations et prolonger la durée de vie de votre équipement.

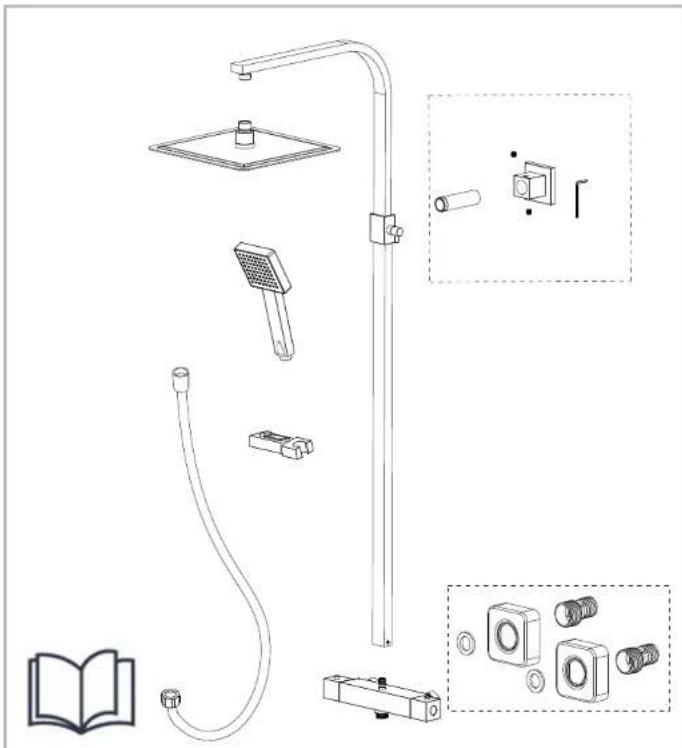

Déballage

Avant toute manipulation, assurez-vous de la présence de tous les composants et vérifiez visuellement leur bon état de surface. Au moment du montage et/ou de l'installation, assurez-vous qu'en respectant bien les éventuelles consignes, vous ne rencontrez pas de difficulté de vissage, serrage, emboîtage.

Installation

[Schéma partie 1]

- Lors du montage, les filetages ne doivent pas être endommagés (les écrous doivent pouvoir se visser librement). A défaut, l'étanchéité ne serait pas parfaite.

- Placer du ruban en PTFE (tel que Teflon) sur les raccords excentrés mâle-mâle pour assurer l'étanchéité, puis visser les dans les conduits d'alimentation en eau chaude et en eau froide au niveau du mur pour les faire correspondre avec l'écartement des connections du mitigeur. Vérifier l'horizontalité des connecteurs au moment de leur serrage.

- Placer les rosaces sur les connecteurs.

[Schéma partie 2]

• Placer les joints dans les connecteurs femelles du mitigeur avant de serrer les écrous du mitigeur.
• Lors de la première utilisation, assurez-vous du fonctionnement de votre produit (en particulier que l'eau s'écoule à la bonne température et avec le bon débit).

NB : Pour le raccord à votre installation : bien serrer le raccord ou les écrous à l'aide d'une clef. Eviter tout serrage excessif, susceptible de casser le filetage ou de provoquer des micro-fissures qui pourraient s'élargir avec le temps et la pression de l'eau et provoquer une fuite.

[Schéma partie 3]

La colonne de douche nécessite un point de fixation mural.
- Identifiez ce point de fixation dans le prolongement vertical de la sortie d'eau supérieure du mitigeur. Pour la hauteur de ce point referrez-vous mesures fournies plus bas dans le schéma.
- Percez le mur à l'aide d'un forêt de diamètre 6mm pour une profondeur de 40 mm pour y introduire une cheville adaptée au matériau de votre mur.
- Positionnez le support de fixation de la colonne à l'aide de la vis adaptée.

[Schéma partie 4]

• Enclenchez la colonne dans le point de fixation mural
• Enclenchez également la partie basse de la colonne
• Serrez la partie basse à l'aide d'une clé Allen
• Serrez le support de fixation mural a la colonne avec une clé Allen

[Schéma partie 5]

• Raccordez le flexible à la partie basse du mitigeur et serrez à l'aide d'une clé
• Vissez le pommeau de douche à l'autre extrémité du flexible
• Vissez la tête de douche à la colonne

Utilisation

Le mitigeur permet d'utiliser soit la tête de colonne, soit le flexible. Pour passer de l'un à l'autre cela dépend de l'orientation de l'ergot présent sur le robinet de gauche.

• Ergot tourné vers le haut : le robinet est fermé
• Ergot tourné vers le mur : utilisation de la tête de colonne
• Ergot tourné vers l'avant: utilisation du flexible.

Ce produit est équipé d'un mitigeur thermostatique qui vous permet de conserver le réglage de votre température d'eau.

• Pour régler une température d'eau plus haute, appuyer sur le bouton pour déverrouiller le robinet de droite et tournez ce dernier dans le sens inverse des aiguilles d'une montre.
• Pour régler une température d'eau plus basse, appuyez sur le bouton du robinet de droite pour le déverrouiller et tournez ce dernier dans le sens des aiguilles d'une montre

Entretien / nettoyage

Le bon fonctionnement du robinet nécessite donc un entretien régulier.

Nous vous recommandons de :

• ne jamais utiliser de produits abrasifs ou corrosifs. Ces produits agressifs attaquent les revêtements et ternissent votre robinet.
• nettoyer la surface chromée en utilisant un détergent doux ou de l'eau savonneuse et un chiffon doux en veillant à rincer correctement à l'eau claire après nettoyage.
• nettoyer régulièrement la tête du robinet (au moins 1 fois par an), à l'aide d'une solution eau et vinaigre blanc (laisser reposer une nuit).
• nettoyer l'aérateur-mousseur en le trempant dans une solution eau/vinaigre blanc.
• actionner les pièces mobiles (inverseur, manette, croisillon, tirette) au moins une fois par semaine afin de garantir le bon fonctionnement dans le temps.

Terms of use

Produit d'installation n°1

IMPORTANT: pour la fixation murale, utiliser des vis et des chevilles adaptées à la nature du mur. En cas de doute, contacter votre magasin de bricolage.

Attention: bien veiller à respecter l'ensemble de la notice de montage. Beware : Follow carefully the assembly instructions.

Il existe une grande diversité de types de murs ou cloisons, c'est la raison pour laquelle nous ne pouvons vous fournir le type exact de fixation. Il est nécessaire d'identifier le type de paroi à laquelle vous allez fixer ce produit afin d'utiliser les fixations appropriées. Voici quelques exemples de fixations conseillées. Les vis et chevilles pour fixer le support au mur ne sont pas incluses. Choisissez des vis et chevilles adaptées au matériau de votre mur. En cas de doute, demandez à un vendeur spécialisé.

Utiliser une taille de forêt adaptée à la quincaillerie utilisée et au type de mur.
