OCEACDVM37BBK - Système de douche OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Oceanic
Modèle	OCEACDVM37BBK
Type de produit	Système de douche
Pression d'alimentation minimale	1 bar
Pression d'alimentation maximale	5 bars (au-delà, monter un réducteur de pression)
Température d'eau chaude conseillée	60°C (maximale 80°C)
Température d'eau froide minimale	10°C
Type de mitigeur	Thermostatique
Utilisation	Tête de colonne et flexible avec inverseur
Matériau	Chrome
Fixation murale	Point de fixation unique, perçage Ø6mm profondeur 40mm, vis et chevilles non fournies
Raccordement	Raccords excentrés avec ruban PTFE, joints d'étanchéité
Outils nécessaires	Clé, clé Allen, perceuse, foret Ø6mm, ruban PTFE
Entretien	Nettoyer avec détergent doux ou eau savonneuse, détartrer avec vinaigre blanc
Précautions	Ne pas utiliser de produits abrasifs, actionner les pièces mobiles régulièrement
Condition d'utilisation	Pressions d'eau chaude et froide équilibrées
Température maximale de l'eau	80°C
Type d'inverseur	Ergot sur robinet gauche
Déverrouillage thermostatique	Bouton sur robinet droit
Réglages de température	Appuyer sur bouton puis tourner : antihoraire pour chaud, horaire pour froid
Entartrage	Une eau dure accélère l'entartrage, adoucisseur recommandé

FOIRE AUX QUESTIONS - OCEACDVM37BBK OCEANIC

Quelle est la pression d'eau nécessaire pour le système de douche OCEANIC OCEACDVM37BBK ?

La pression d'alimentation minimale est de 1 bar et maximale de 5 bars. Au-delà de 5 bars, il est nécessaire de monter un réducteur de pression.

Comment installer le mitigeur thermostatique ?

Placer du ruban PTFE sur les raccords excentrés, visser les dans les conduits d'eau chaude et froide, vérifier l'horizontalité, placer les joints, puis serrer les écrous.

Comment basculer entre la douche fixe et le flexible ?

Utiliser l'ergot sur le robinet de gauche : tourné vers le mur = tête de colonne, vers l'avant = flexible, vers le haut = fermé.

Comment régler la température de l'eau ?

Appuyer sur le bouton de déverrouillage du robinet de droite, puis tourner : sens inverse des aiguilles pour plus chaud, sens horaire pour plus froid.

Comment nettoyer la surface chromée ?

Utiliser un détergent doux ou de l'eau savonneuse avec un chiffon doux, rincer à l'eau claire. Ne jamais utiliser de produits abrasifs.

Comment détartrer la tête du robinet ?

Laisser tremper la tête dans une solution d'eau et de vinaigre blanc pendant une nuit, puis rincer.

Comment fixer la colonne de douche au mur ?

Percer un trou de Ø6mm sur 40mm de profondeur, insérer une cheville adaptée, visser le support de fixation, puis enclencher la colonne et serrer avec une clé Allen.

Quels sont les outils nécessaires pour l'installation ?

Clé, clé Allen, perceuse avec foret Ø6mm, ruban PTFE, joints, vis et chevilles adaptées au mur.

Comment assurer l'étanchéité des raccords ?

Utiliser du ruban PTFE sur les filetages et des joints dans les connecteurs. Serrer modérément pour éviter d'endommager les filetages.

Que faire si la pression d'eau est trop élevée ?

Monter un réducteur de pression si la pression dépasse 5 bars pour éviter d'endommager le système.

MODE D'EMPLOI OCEACDVM37BBK OCEANIC

Condition d'utilisation

• Pression minimum: 1 bar / maximum: 5 bars (au-delà, monter un réducteur de pression).

• S'assurer que les pressions d'alimentation de I'eau chaude et de I'eau froide sont bien équilibrées.

• Température conseillée pour le réglage de l'installation d'eau chaude: 60°C (maximale: 80°C )

• Température d'eau froide minimale: 10°C (une température inférieure endommagerait votre robinet).

Une eau très durable est fortement chargée en calcaire ce qui accélèré l'entartrage de votre robinetterie.

Le traitement de votre eau avec un adoucisseur permet de protégger vos installations et prolonger la durée de vie de votre équipement.

Déballage

Avant toute manipulation, assurez-vous de la presence de tous les composants et vérifie visuèlement leur bon état de surface. Au moment du montage et/ou de l'installation, assurez-vous qu'en respectant bien les événuelles consignes, vous ne rencontre pas de difficulté de vissage, serrage, emboîtage.

Installation

[Scheme partie 1]

• Lors du montage, les filetages ne doivent pas etre endommagés (les écrous doivent pouvoir se visser librement). A defaut, I'etanchete ne serait pas parfaite.

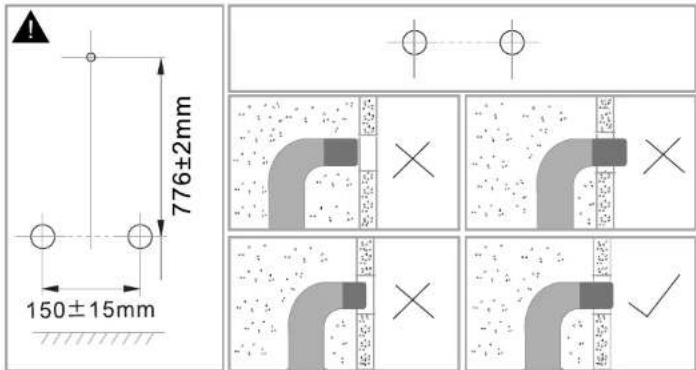

• Placer du ruban en PTFE (tel que Teflon) sur les raccords excentrés maje-male pour assurer l'étanchéité, puis visser les dans les conduits d'alimentation en eau chaude et en eau froide au niveau du mur pour les faire correspondre avec l'écartement des connections du mitigeur. Vérifier l'horizontalité des connecteurs au moment de leur serrage.

• Placer les rosaces sur les connecteurs.

[Scheme partie 2]

• Placer les joints dans les connecteurs fénelles du mitigeur avant de serrer les écrous du mitigeur.
• Lors de la première utilisation, assurez-vous du fonctionnement de votre produit (en particulier que l'eau s'écoule à la bonne température et avec le bon débit).

NB : Pour le raccord à votre installation : bien serrer le raccord ou les écrous à l'aide d'une clef. Eviter tout serrage excessif, susceptible de casser le filtage ou de provoquer des microfissures qui pourrait s'élargir avec le temps et la pression de l'eau et provoquer uneuite.

[Scheme partie 3]

La colonne de douche nécessite un point de fixation mural.

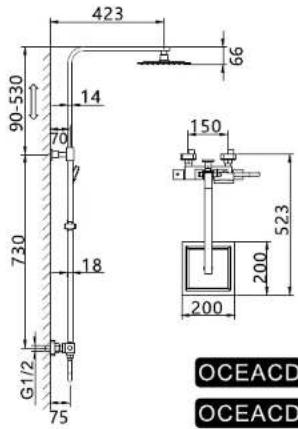

• Identifie ce point de fixation dans le prolongement vertical de la sortie d'eau supérieure du mitigeur. Pour la hauteur de ce point referrez-vous mesures fournies plus bas dans le schema.
• Perceze le mur à l'aide d'un fordé de diamètre 6mm pour une profondeur de 40 mm pour y introduire une chevelle adaptée au matériel de votre mur.
• Positionnez le support de fixation de la colonne à l'aide de la vis adaptée.

[Scheme partie 4]

• Enclenchez la colonne dans le point de fixation mural
• Enclenchez également la partie basse de la colonne
• Serrez la partie basse à l'aide d'une clé Allen
• Serrez le support de fixation mural a la colonne avec une clé Allen

[Scheme partie 5]

• Raccordez le flexible à la partie basse du mitigeur et serrez à l'aide d'une clé
• Vissez le pommeau de douche à l'autre extrémité du flexible
• Vissez la tete de douche à la colonne

Utilisation

Le mitigeur permet d'utiliser soit la tete de colonne, soit le flexible. Pour passer de l'un à l'autre cela dépend de l'orientation de l'ergot present sur le robinet de gauche.

• Ergot tourné vers le haut: le robinet est fermé
• Ergot tourné vers le mur : utilisation de la tête de colonne
• Ergot tourné vers l'avant: utilisation du flexible.

Ce produit est équipé d'un mitigeur thermostatique qui vous permet de conserver le réglage de votre température d'eau.

• Pour régler une température d'eau plus haute, appuyer sur le bouton pour déverrouiller le robinet de croite et tournez ce dernier dans le sens inverse des aiguilles d'une montre.
  Pour régler une température d'eau plus BASSE, appuyez sur le bouton du robinet de croite pour le déverrouiller et tournez ce dernier dans le sens des aiguilles d'une montre

Entretien / nettoyage

Le bon fonctionnement du robinet nécessite donc un entretien régulier.

Nous you recommendons de :

• ne jamais utiliser de produits abrasifs ou corrosifs. Ces produits agressifs attaquent les revêtements et ternissant votre robinet.
• nettoyer la surface chromée en utilisant un détergent doux ou de l'eau savonneuse et un chiffon doux en veillant à rincer correctement à l'eau claire après nettoyage.
• nettoyer régulierement la tete du robinet (au moins 1 fois par an), à l'aide d'une solution eau et vinaigre blanc (laisser reposer une nuit).
• nettoyer l'airateur-mousseur en le trempant dans une solution eau/vinaigre blanc.
• actionner les pièces mobiles (inverseur, manette, croisillon, tirette) au moins une fois parSEAineafinde garantirlebon fonctionnement dans le temps.

Terms of use

Produit d'installation n°1

OCEACDVM37ACH
OCEACDVM37ABK
OCEACDVM37C
OCEACDVM37BCH
OCEACDVM37BBK
OCEACDVM37CBK
OCEACDVM37E
OCEACDVM37EBK

OCEACDVM37ACH
OCEACDVM37ABK

OCEACDVM37BCH
OCEACDVM37BBK

Fonction:

IMPORTANT: pour la fixation murale, utiliser des vis et des chevilles adaptées à la nature du mur. En cas de doute, contacter vous magasin de bricolage.

Attention: bien veiller à respecter l'ensemble de la notice de montage. Beware : Follow carefully the assembly instructions.

Il existe une grande diversité de types de murs ou cloisons, c'est la raison pour laquelle nous ne pouvons vous fournir le type exact de fixation. Il est nécessaire d'identifier le type de paroi à laquelle vous allez fixer ce produit afin d'utiliser les fixations appropriées. Voici quelques examples de fixations conseillées. Les vis et chevilles pour fixer le support au mur ne sont pas incluses. Choisissez des vis et chevilles adaptées au matériel de votre mur. En cas de doute, demandez à un vendeur spécialisé.

Utiliser une taille de foret adaptee a la quincaillerie utilise et au type de mur. Use a drill bit size suitable with the monger and the type of wall.
