OCEAVC76DTB - Ventilateur OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied (tour)
Marque	Oceanic
Modèle	OCEAVC76DTB
Couleur	Noir (réf. OCEAVC76DTB) / Blanc (réf. OCEAVC76DTW)
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	45,9 W
Classe électrique	II
Type de pile télécommande	CR2025 (incluse)
Débit d'air maximal	3,0 m³/min
Valeur de service	0,1 (m³/min)/W
Consommation en veille	0,4 W
Niveau de puissance acoustique	61 dB(A)
Fonctions	Oscillation, 3 vitesses, minuterie (30 min à 7 h 30), mode continu et intermittent (sommeil)
Commandes	Panneau tactile digital + télécommande
Montage du socle	Nécessite un tournevis (non fourni), 3 vis et écrous inclus
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humide ; ne pas immerger
Sécurité	Ne pas utiliser sans socle ; ne pas insérer d'objets dans les grilles ; ne pas laisser sans surveillance
Garantie	Garantie constructeur (hors pièces d'usure, usage inapproprié, réparation non autorisée)
Destiné	Usage domestique uniquement
Normes	EN 60704-2-7:1998, EN 60704-1:2010+A11:2012, EN 50564:2011, EN ISO 5801:2008

FOIRE AUX QUESTIONS - OCEAVC76DTB OCEANIC

Comment assembler le socle du ventilateur Oceanic OCEAVC76DTB ?

Avant tout, débranchez l'appareil. Retirez les 3 vis situées sous l'appareil, puis passez le câble d'alimentation dans l'orifice du socle. Assemblez les deux parties du socle et fixez-les à la colonne à l'aide des vis et écrous fournis (tournevis non inclus). Veillez à ne pas pincer le câble. Ne jamais utiliser le ventilateur sans socle.

Comment utiliser la télécommande ?

Retirez le film plastique de protection de la pile. La télécommande permet de contrôler toutes les fonctions : marche/arrêt (A), oscillation (B), vitesse (C), minuterie (D) et mode (E). Portée approximative de 5 mètres.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie (TIMER) pour programmer une durée de 30 minutes à 7 heures 30. Chaque pression ajoute du temps : les voyants 0.5H, 1H, 2H, 4H s'allument pour indiquer la durée totale. Pour annuler, appuyez jusqu'à extinction des voyants.

Quelles sont les vitesses disponibles ?

3 vitesses : faible, moyenne et élevée. Appuyez sur la touche SPEED (C) pour les parcourir. Le voyant correspondant s'allume sur le panneau de contrôle.

Comment activer l'oscillation ?

Appuyez sur la touche OSC (B) sur la télécommande ou le panneau de contrôle. Le voyant s'allume. Pour désactiver, appuyez à nouveau.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que l'appareil est branché et que la prise fonctionne. Si vous utilisez la télécommande, assurez-vous que la pile n'est pas déchargée. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux légèrement humide pour essuyer l'extérieur. N'immergez jamais le ventilateur et ne laissez pas pénétrer de liquide à l'intérieur.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est conçu pour un usage domestique intérieur uniquement. Ne l'utilisez pas à l'extérieur et rangez-le dans un endroit sec.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le service après-vente ou une personne qualifiée pour éviter tout danger. N'utilisez pas l'appareil si le câble est endommagé.

Comment débloquer les voyants du panneau de contrôle ?

Si le panneau de contrôle est verrouillé (par exemple, les boutons ne répondent pas), appuyez simultanément sur les touches SPEED et TIMER pendant 3 secondes pour déverrouiller. Cette fonction est mentionnée dans la notice.

MODE D'EMPLOI OCEAVC76DTB OCEANIC

Lisez attentivement cette notice avant l'utilisation de l'appareil et conservez-la pour toute utilisation ultérieure.

CONSIGNES IMPORTANTES DE SECURITE

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Vérifiez régulièrement le câble d'alimentation. Si le câble d'alimentation est endommagé, il doit être impérativement remplacé par le Service Après-Vente ou une personne de qualification similaire afin d'éviter tout danger.

CONSIGNES GENERALES DE SECURITE

- Avant de brancher l'appareil, vérifiez que la tension d'alimentation de votre appareil (indiquée sur la plaque signalétique) correspond bien à celle de votre installation électrique. L'appareil ne doit être branché que sur un réseau

électrique dont l'installation est conforme aux normes de sécurité.

- Vérifiez que votre appareil est en parfait état avant toute utilisation. Ne l'utilisez pas si vous remarquez des anomalies. Aucune pièce ne peut être remplacée par l'utilisateur, adressez-vous à votre service après-vente pour écarter tout danger.

- Cet appareil est destiné à un usage domestique et doit être utilisé pour l'usage décrit dans le mode d'emploi.

- Ne laissez jamais votre appareil sans surveillance lorsque celui-ci est sous tension ou en fonctionnement. Ne le laissez ni à la portée des enfants ni à la portée de personnes non responsables.

- Ne plongez jamais l'appareil dans l'eau ou dans tout autre liquide ni pour son nettoyage ni pour toute autre raison. Veillez à ne pas éclabousser l'appareil.

- N'utilisez pas l'appareil près de sources de chaleur.

- Débranchez toujours l'appareil avant de le nettoyer.

- Veillez à ne pas utiliser l'appareil à l'extérieur et entreposez-le dans un endroit sec.

- Ne déplacez jamais l'appareil en tirant sur le câble. Veillez à ce que le cordon d'alimentation ne puisse être accidentellement accroché et ce, afin d'éviter toute chute de l'appareil. Evitez d'enrouler le cordon autour de l'appareil et ne le tordez pas.

- Veillez à mettre votre appareil en position « off » avant de le débrancher.

- N'introduisez pas vos doigts, des crayons ou d'autres objets dans les grilles de protection.

• Ne touchez pas l'appareil si vos mains sont mouillées ou humides.
• Ne posez pas votre ventilateur sur le rebord extérieur d'une fenêtre ni à tout autre endroit où son équilibre serait en doute. Veillez à ce que l'appareil soit posé sur une surface lisse pour éviter les vibrations.
• Toute utilisation inappropriée est dangereuse pour l'utilisateur, le fabricant ne saurait être tenu responsable des dommages éventuels qui en résulteraient.
• Ne laissez pas tourner votre ventilateur pendant des périodes prolongées en votre absence. Veillez à l'éteindre avant de partir.
• Ne dirigez pas le ventilateur vers une personne malade ou en direction d'une personne qui dort.
• Utilisez toujours les accessoires d'origine.
• Débranchez toujours l'appareil après chaque utilisation et débranchez-le avant de le nettoyer.
• Veuillez vous référer au paragraphe « ENTRETIEN ET MAINTENANCE » pour nettoyer le ventilateur.
• La garantie s'applique si les consignes de sécurités sont respectées et l'utilisation faite conformément à la présente notice.
• POUR USAGE DOMESTIQUE UNIQUEMENT

SOMMAIRE

I. AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS.... 2
II. MISE AU REBUT DES ELEMENTS D'EMBALLAGE....6
III. DESCRIPTION DE L'APPAREIL 7
IV. CARACTERISTIQUES TECHNIQUES....9
V. INSTRUCTIONS DE FONCTIONNEMENT ....10

A) Mise en route ....11
B) Activation de l'oscillation ....11
C) Réglage de la vitesse....11
D) Réglage de la minuterie ....11
E) Réglage du Mode de fonctionnement. 12
VI. NETTOYAGE ET ENTRETIEN....13
VII. GARANTIE....14
VIII. MISE AU REBUT....14

II. MISE AU REBUT DES ELEMENTS D'EMBALLAGE

Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartiments de l'appareil.

Le carton d'emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte prévus à cet effet.

Les matériaux portant le symbole △ sont recyclables :

PE <= polyéthylène ; >PS <= polystyrène ; >PP <= polypropylène

Cela signifie qu'ils peuvent être recyclés en les déposants dans des conteneurs de collecte appropriés.

Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers.

Pour en savoir plus : www.quefairedemesdechets.fr

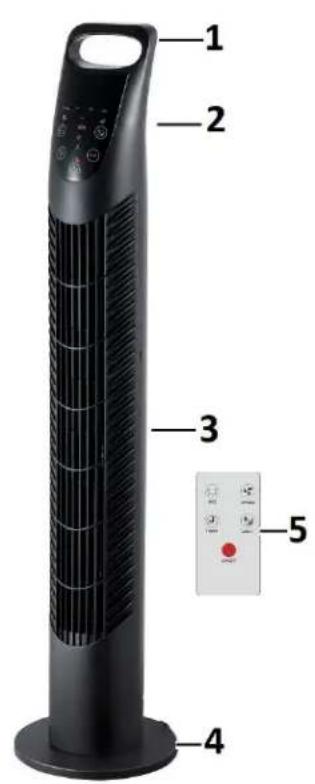

III. DESCRIPTION DE L'APPAREIL

1 2 3 4

1 2 3 4 5

1. Poignée
2. Ecran digital
3. Sortie d'air
4. Socle
5. Télécommande

MONTAGE DU PIED DE VENTILATEUR

IMPORTANT :

L'appareil doit être débranché avant le montage

Remarque ;

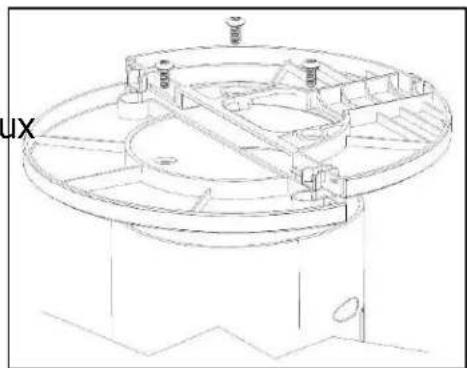

Le pied se fixe à l'aide de 3 vis. Celles-ci sont positionnées sur le dessous de l'appareil. Lors du déballage, veiller à les enlever au préalable pour pouvoir fixer le pied du ventilateur.

- Votre appareil est de type mobile et peut être déplacé tout en respectant les consignes de sécurité.

- Avant de brancher l'appareil, assurez-vous que le socle de la tour est installé.

- Passez le câble dans l'orifice prévu à cet effet puis fixez le socle à la colonne en assemblant les de parties comme montré sur le schéma ci-contre à l'aide des vis et écrous fournis (utilisez un tournevis adapté, non fourni avec l'appareil).

Prenez garde à ne pas pincer le câble lors de l'assemblage !

Faite glisser le câble dans l'encoche comme sur la photo ci-dessous

- Une fois l'installation réalisée, posez le ventilateur sur une surface stable et propre.

Important : Ne jamais utiliser le ventilateur sans son socle !

IV. CARACTERISTIQUES TECHNIQUES

Références	OCEAVC76DTB OCEAVC76DTW
Modèle n°	TST08-RD
Tension	220-240V~
Fréquence	50Hz
Puissance	40W
Classe électrique	II
Type de pile	CR2025

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	3.0	m3/min
Puissance absorbée	P	45.9	W
Valeur de service	SV	0.1	(m3/min)/W
Consommation d'électricité en mode « veille »	PSB	0.4	W
Niveau de puissance acoustique	LWA	61	dB(A)
Vitesse maximale de l'air	c	-	mètres/sec
Norme de mesure de la valeur de service	EN 60704-2-7 : 1998, EN 60704-1 : 2010 + A11 : 2012, EN 50564 : 2011, EN ISO 5801 : 2008
Coordonnées de contact pour tout complément d'information	EUROTECH – 37A rue César Loridan – 59910 Bondues

V. INSTRUCTIONS DE FONCTIONNEMENT

Cet appareil peut être commandé à l'aide d'une télécommande ou directement depuis le panneau de contrôle.

Télécommande

B OSC C SPEED D TIMER MODE E ON/OFF A

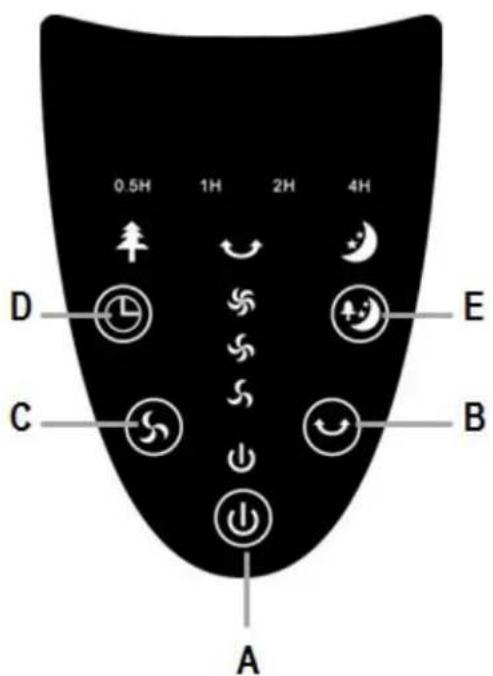

Panneau de contrôle

0.5H 1H 2H 4H D C B E A

A. Touche Marche/Arrêt
B. Touche de réglage de l'oscillation
C. Touche de réglage de la vitesse
D. Touche de régalage de la minuterie
E. Bouton Mode

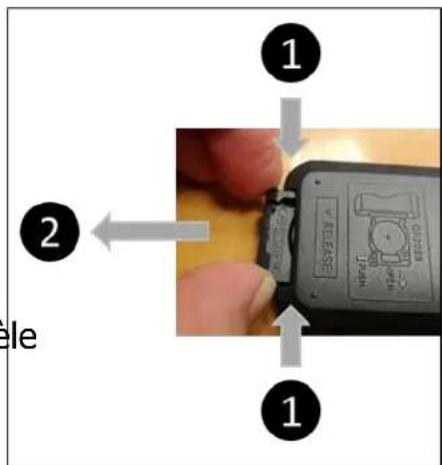

Avant d'utiliser la télécommande ôter le film plastique de protection de la pile intérieure. Si la pile est à plat veiller à la changer avec un modèle similaire.

Posez le ventilateur sur une surface stable et plane.

Appuyer sur le bouton(U)(A) sur la télécommande ou sur le panneau de contrôle digital pour mettre en marche l'appareil.

Si vous appuyez simultanément sur les boutons et le panneau de contrôle va s'allumer.

Pour éteindre l'appareil appuyer à nouveau sur le bouton (A).

B) Activation de l'oscillation

Appuyez sur le bouton ⬆(B) pour activer la mise en route de l'oscillation, le bouton correspondant s'allumera sur le panneau de contrôle.

C) Réglage de la vitesse

Appuyez sur le bouton S(C) pour ajuster la vitesse :

• Débit minimal ♂ le voyant correspondant s'allume sur le panneau de contrôle
• Débit Moyen 🌐 le voyant correspondant s'allume sur le panneau de contrôle
• Débit maximal ⚙ le voyant correspondant s'allume sur le panneau de contrôle

Appuyez sur le bouton (D) MINUTERIE sur votre ventilateur (TIMER sur la télécommande) pour sélectionner la durée à programmer.

Vous pouvez sélectionner de 30 minutes à 7h30 de programmation.

Appuyer successivement sur le bouton Minuterie pour augmenter la durée de fonctionnement ; Les voyants lumineux du panneau de contrôle s'allument les uns après les autres en fonction de la durée programmée.

Remarque :

Veuillez noter que lorsqu'une durée est sélectionnée à l'aide du bouton Minuteur, la durée de fonctionnement totale correspond à la somme des durées sélectionnées. Par exemple, lorsque « 4H » est sélectionnée, les voyants 0.5H, 1H, 2H et 4H s'allumeront en rouge. Cela signifie que le ventilateur fonctionnera pendant 7 heures et demi.

Pour désactiver cette fonction appuyer à nouveau sur le bouton Minuterie jusqu'à ce que les voyants lumineux du panneau de contrôle s'éteignent.

IMPORTANT :

Ne jamais laisser l'appareil en fonctionnement sans surveillance. Pensez à l'éteindre si vous comptez vous absentez pour une longue période.

Nota bene : Eteignez toujours votre appareil si vous sortez de votre habitation pour une longue période.

E) Réglage du Mode de fonctionnement.

Le bouton active la soufflerie en mode continu, le bouton et l'appareil en soufflerie intermittente. En pressant à nouveau sur le bouton vous désactiverez le mode sommeil, la soufflerie se remettra en route.

VI. NETTOYAGE ET ENTRETIEN

Important : avant toute opération de nettoyage et de maintenance, débranchez l'appareil du réseau électrique. Ne jamais tenter d'ouvrir le ventilateur.

• Nettoyez votre ventilateur régulièrement.
• N'immergez jamais l'appareil dans l'eau ou tout autre liquide pour le nettoyer.
• Pour éviter tout risque, nettoyez seulement la surface extérieure de votre appareil avec un chiffon doux légèrement humidifié. Stocker votre appareil dans un endroit propre et sec.

VII. GARANTIE

La garantie de ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de :

(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approuvés par OCEANIC.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

VIII. MISE AU REBUT

- Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19 / UE, relative aux déchets d'équipements électriques et électroniques (DEEE).

- La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur

l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.

- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

- Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

oceanic

IM_OCEAVC76DTB_OCEAVC76DTW_11 2018
