OCEAVCPURW1 - Ventilateur OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur / Purificateur d'air sans pale
Marque	Oceanic
Modèle	OCEAVCPURW1
Puissance absorbée	33,8 W
Débit d'air maximal	15,0 m³/min
Niveau de puissance acoustique	57,4 dB(A)
Consommation en veille	0,30 W
Vitesse maximale de l'air	3,1 m/s
Nombre de vitesses	9 (1 à 9)
Filtration	Filtre HEPA 13 (particules > 0,3 µm, 99,9%)
Durée de vie du filtre	3 à 6 mois (environ 720 h de fonctionnement)
Minuterie	Jusqu'à 8 heures (par paliers d'1 h)
Oscillation	Horizontale (activation via télécommande ou touche prolongée)
Modes spéciaux	Mode nuit (vitesse 1, affichage LL), Mode booster (vitesse max, affichage HH)
Télécommande	Oui, pile CR2025 incluse
Alimentation	Adaptateur secteur GA240015E (24 V ?)
Dimensions (approx.)	Hauteur 60 cm, largeur 20 cm, profondeur 20 cm
Poids (approx.)	3,5 kg
Entretien et nettoyage	Chiffon doux et légèrement humide, aspirateur sur entrées/sorties d'air
Sécurité	Protection thermique, détection inclinaison (E8), arrêt automatique sur basse/haute tension
Pièces détachées / Réparabilité	Filtre HEPA remplaçable, pile télécommande, pas de réparation par l'utilisateur
Usage	Intérieur uniquement

FOIRE AUX QUESTIONS - OCEAVCPURW1 OCEANIC

Comment remplacer le filtre HEPA ?

Tournez le couvercle du réceptacle dans le sens antihoraire pour le déverrouiller. Retirez le couvercle et le filtre usagé. Séparez le filtre du couvercle, puis placez le filtre neuf sur le couvercle. Remettez l'ensemble dans le réceptacle et verrouillez en tournant dans le sens horaire. Après remplacement, appuyez environ 5 secondes sur le bouton Marche/Arrêt de la télécommande pour réinitialiser l'alarme.

Que signifie le code erreur E1 sur l'écran ?

Le code E1 indique une protection contre les sous-tensions. Cela peut être dû à une tension d'alimentation trop faible. L'appareil peut fonctionner anormalement lentement. Vérifiez la prise secteur et le cordon d'alimentation. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et légèrement humide pour essuyer les surfaces extérieures. N'utilisez pas de diluant, d'alcool ou de produits chimiques. Nettoyez les entrées et sorties d'air avec un aspirateur ou une brosse souple. Veillez à ce qu'aucun liquide ne pénètre dans le moteur.

La télécommande ne fonctionne plus, que faire ?

Vérifiez d'abord la pile (type CR2025). Remplacez-la si nécessaire en respectant la polarité. Orientez la télécommande vers le récepteur situé au-dessus de l'écran LED. Éloignez le ventilateur d'autres appareils utilisant une télécommande pour éviter les interférences. Si le problème persiste, la télécommande peut être défectueuse.

Comment activer l'oscillation ?

Sur le ventilateur, appuyez longuement (environ 1 seconde) sur la touche Marche/Arrêt jusqu'à entendre un bip, puis relâchez pour démarrer l'oscillation. Pour l'arrêter, refaites de même. Sur la télécommande, appuyez sur la touche d'oscillation (symbole [DH6G]) pour activer/désactiver.

Comment régler la minuterie ?

Utilisez la télécommande : appuyez sur la touche Minuterie. Chaque pression ajoute 1 heure (jusqu'à 8 heures). L'écran affiche le temps restant. Pour désactiver, appuyez sur Marche/Arrêt ou appuyez répétitivement sur Minuterie jusqu'à afficher 0. L'appareil s'arrêtera automatiquement à la fin du temps.

Qu'est-ce que le mode nuit ?

Le mode nuit sélectionne automatiquement la vitesse 1 pour un fonctionnement silencieux. Sur l'écran LED, les lettres "LL" s'affichent. Activez-le via la touche Nuit de la télécommande.

Puis-je utiliser le ventilateur dans une salle de bain ?

Non. L'utilisation dans les volumes 0, 1 ou 2 d'une salle de bain est strictement interdite. L'appareil est conçu uniquement pour un usage intérieur sec. Ne l'utilisez pas à proximité de l'eau (baignoire, douche, piscine).

Comment réinitialiser l'alarme de remplacement du filtre ?

Après avoir remplacé le filtre, maintenez enfoncée la touche Marche/Arrêt de la télécommande pendant environ 5 secondes. Vous entendrez un bip et l'alarme sera désactivée. Le compteur d'heures de fonctionnement est remis à zéro.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la prise murale est sous tension et que le cordon d'alimentation est correctement branché. Assurez-vous que l'adaptateur secteur GA240015E est utilisé. Si l'écran affiche un code erreur (E1 à E9), reportez-vous au manuel pour la signification. Si rien ne s'affiche, contactez le service après-vente.

MODE D'EMPLOI OCEAVCPURW1 OCEANIC

La simplicité au service de votre quotidien

Guide d'utilisation Instruction booklet

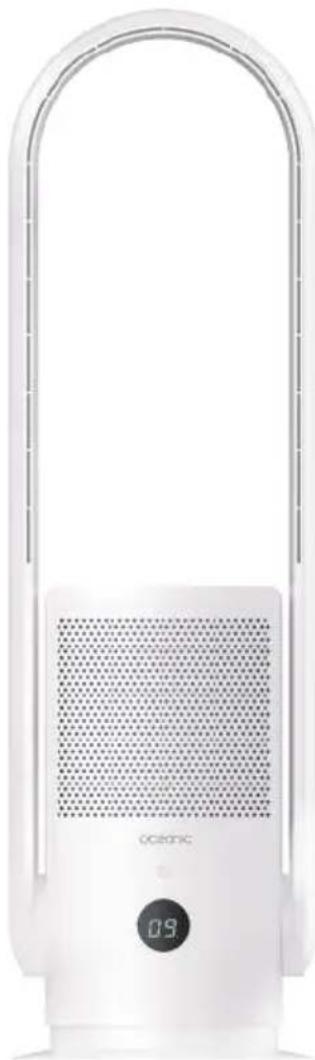

Ventilateur/Purificateur d'air sans pale – Puissance 35 W

CONTENU

CONTENT

Ventilateur / Purificateur d'air Fan purifier

Lire attentivement toutes les instructions avant d'utiliser l'appareil

SOMMAIRE

Instructions de sécurité	2
Montage et description	4
Télécommande	5
Fonctionnement	6

Entretien 10

Données Techniques 10

Lire attentivement le manuel d'utilisation avant l'utilisation.

Des informations supplémentaires sont disponibles dans le manuel d'utilisation et le manuel d'entretien.

Le personnel de service doit lire attentivement le manuel d'utilisation et le manuel d'entretien.

- Lire attentivement les instructions contenues dans cette notice, car elles fournissent des indications importantes sur la sécurité d'installation, d'emploi et d'entretien.

CONSERVER SOIGNEUSEMENT CETTE NOTICE POUR TOUTE UTILISATION ULTERIEURE.

- Enlevez l'emballage et assurez-vous que l'appareil n'est pas endommagé. En cas de doute, ne pas utiliser l'appareil et contactez votre revendeur.

- Ne mettez pas ce ventilateur en service s'il est endommagé ou fait l'effet d'être défectueux.

- Ne laissez pas vos enfants jouer avec les éléments de l'emballage (tels que des sachets en plastique).

- Avant de connecter l'appareil, assurez-vous que les données de la plaque signalétique se trouvant sur le bloc d'alimentation correspondent à celles de votre réseau domestique électrique.

- N'utilisez le ventilateur que dans les conditions décrites dans ce manuel.

Toute autre utilisation est déconseillée et risque d'entraîner un incendie, des blessures ou une électrocution.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Avant de manipuler ou de déplacer l'appareil, soyez sûr que celui-ci est débranché.

- Pour débrancher de l'alimentation électrique, prendre la prise et la retirer. NE PAS TIRER SUR LE CORDON.

- Ne pas introduire des objets de quelle que nature que ce soit dans la grille pendant que l'appareil est en marche, CELA OCCASIONNERA DE GRAVES BLESSURES A LA PERSONNE.

- Le fonctionnement de tout appareil électrique doit faire l'objet d'une surveillance continue en présence d'enfants.

- Ne pas utiliser l'appareil dans des zones humides, dans des zones où la température excède les 40°C ou dans des zones poussiéreuses.

- Ne pas exposer un bébé ou une personne malade devant l'appareil trop longtemps et sans interruption.

• Assurez-vous que l'endroit où se trouve l'appareil est stable.

- Cet appareil est destiné seulement à un usage ménager. Tout entretien autre que le nettoyage ou l'entretien courant effectué par l'utilisateur doit être fait par un électricien compétent.

- L'utilisation de tout appareil électrique implique l'observation de quelques règles fondamentales : NE PAS TOUCHER L'APPAREIL AVEC LES MAINS OU LES PIEDS HUMIDES OU MOUILLES – NE PAS UTILISER L'APPAREIL EN EXTERIEUR – NE PAS TIRER LE CABLE D'ALIMENTATION OU L'APPAREIL LUI-MEME POUR DEBRANCHER LA FICHE DE LA PRISE DE COURANT. Avant le nettoyage ou tout autre entretien, l'appareil doit être déconnecté de l'alimentation.

- Ne pas utiliser l'appareil à proximité immédiate des baignoires, lavabos, douches, piscines, etc.

• L'Utilisation de cet appareil en volume 0,1 ou 2 d'une salle de bains est strictement interdit.

- Ne pas plonger l'appareil dans l'eau.

- Pour réduire le risque de feu ou de choc électrique, ne pas démonter l'appareil.

- Il n'y a aucune raison d'ouvrir cet appareil pour trouver une quelconque pièce utile car il n'en contient pas.

- Seul le personnel autorisé effectuera le travail de réparation.

- Appareil strictement réservé à un usage domestique intérieur.

- Ne jamais ouvrir le couvercle supérieur et regarder directement la lampe UV : risque de lésion oculaire.

- Ne jamais obstruer l'entrée ni la sor tie d'air. S'assurer que les grilles de ventilation soient toujours dépoussiérées et libres de tout obstacle pouvant gêner le débit d'air. Respecter une distance de 30 cm minimum.

Si le câble d'alimentation ou le bloc d'alimentation est endommagé, il doit être changé par le fabricant, son service de maintenance ou une personne de qualification similaire afin d'éviter un danger.

Utilisez uniquement l'adaptateur secteur GA240015E.

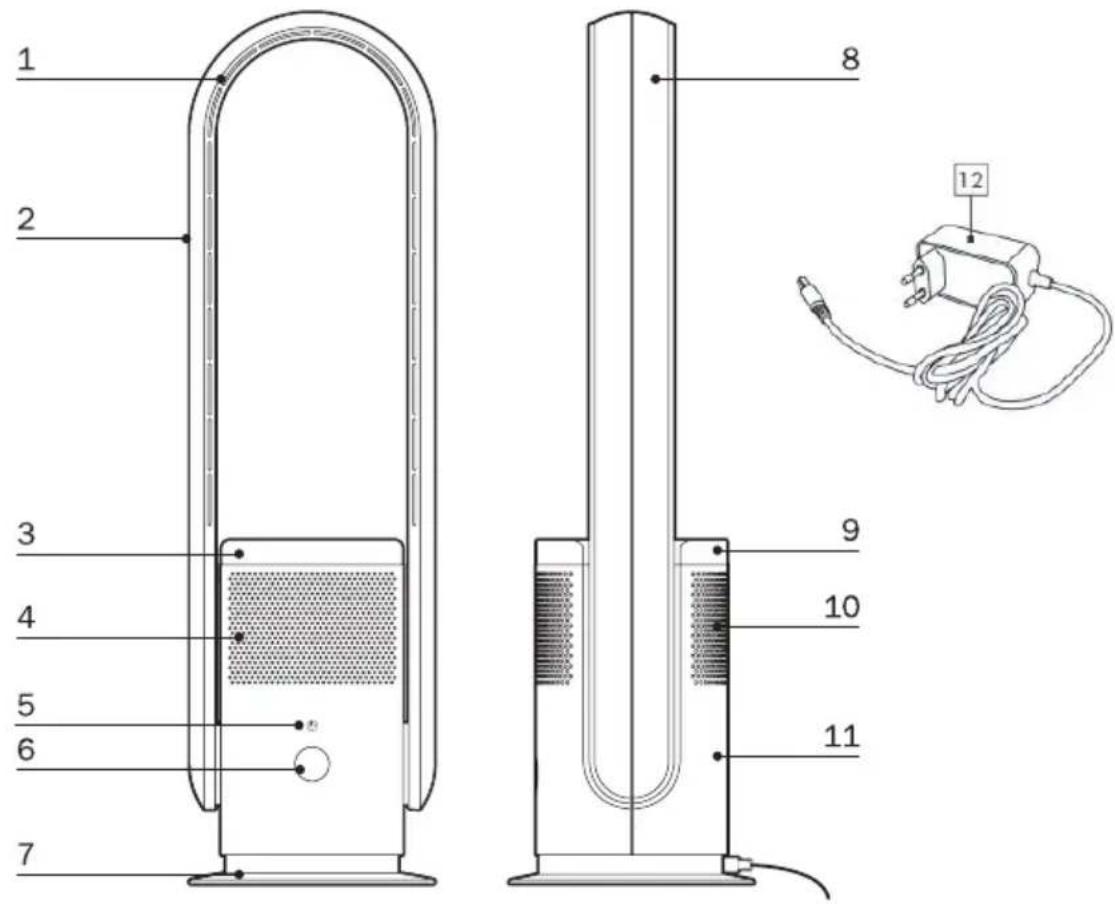

1. Sortie d'air
2. Conduit d'air
3. Couvercle supérieur pour filtre HEPA
4. Entrée d'air
5. Touche Marche/Arrêt (veille)
6. Ecran LED
7. Base
8. Conduit d'air
9. Couvercle supérieur pour filtre HEPA
10. Entrée d'air
11. Corps du ventilateur
12. Bloc et câble d'alimentation

Ce ventilateur est livré déjà assemblé. Aucun montage n'est nécessaire.

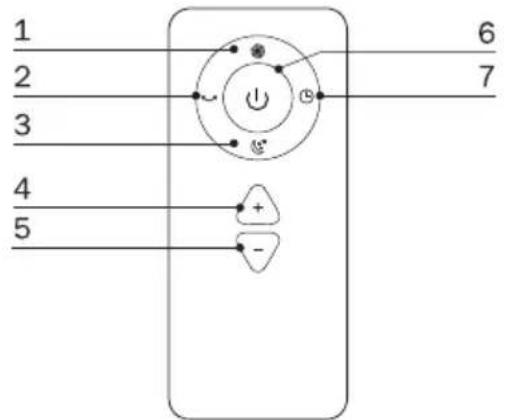

1 2 3 4 5 6 7 +

6. 7.

Mode booster
Oscillation
Mode nuit
Augmentation du débit d'air
Diminution du débit d'air
Marche / Arrêt (veille)
Minuterie

La télécommande est fournie avec sa pile.

Cette télécommande utilise une pile type CR2025. Ne pas utiliser d'autres types de piles.

Ne pas essayer de recharger des piles non rechargeables.

Attention : les pôles d'une pile ne doivent jamais être court-circuités.

En cas de remplacement de la pile, s'assurer que celle-ci est installée correctement en respectant les polarités.

Les piles ou batteries ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

En cas de non fonctionnement prolongé, ôter la pile de la télécommande.

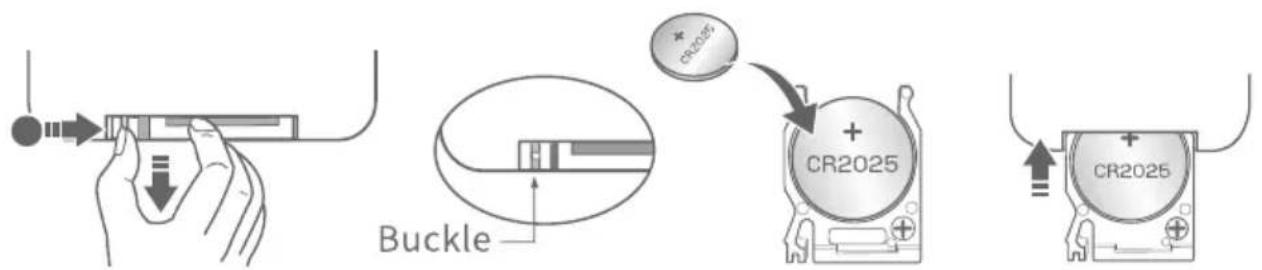

Buckle CR2025 CR2025

Pour ôter la pile, pousser sur le côté gauche de son réceptacle (Buckle), puis le tirer doucement vers l'extérieur.

Ne jetez pas votre pile usagée dans la poubelle pour ordures ménagères. La jeter dans un lieu adéquat prévu pour le recyclage des piles. Ne pas jeter au feu.

: DANGER si avalé

Tenir les piles éloignées des enfants : risque d'étouffement, de blessure grave ou de mort en cas d'ingestion. En cas d'ingestion, consulter au plus vite un médecin dans un délai ne dépassant pas les 2 heures. En cas de fuite et de contact avec les yeux, rincer abondamment et consulter immédiatement un médecin.

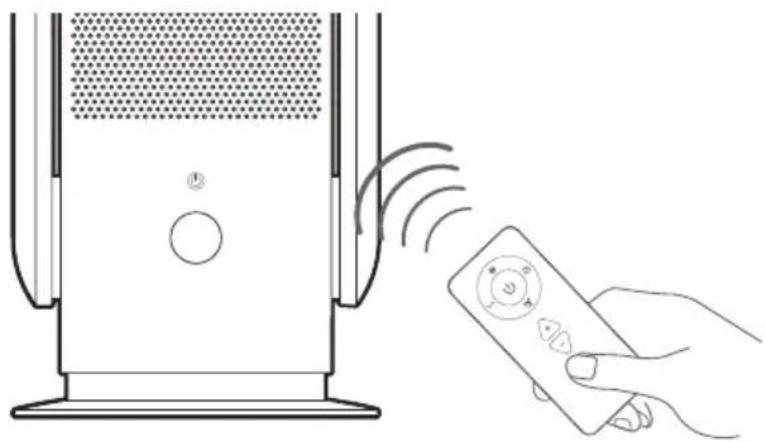

Pour un meilleur fonctionnement de la télécommande, il est recommandé de l'orienter vers le récepteur placé au-dessus de l'écran LED.

NOTA : pour éviter tout risque de perturbations, il est préférable de ne pas utiliser le ventilateur à proximité d'autres appareils utilisant une télécommande.

INSTALLATION ET FONCTIONNEMENT

Installation :

Placer le ventilateur sur une surface plane et stable.

Veiller à ce que les entrées et sorties d'air ne soient pas obstruées. Aucun objet ne doit être placé à moins de 30 cm de la face avant du ventilateur. Les rideaux et autres voilages doivent se trouver à plus de 30 cm de l'appareil.

Inclinaison du conduit d'air :

Avant d'ajuster le conduit d'air, s'assurer que l'appareil est sur arrêt. Tenir le corps de l'appareil et incliner le conduit vers l'avant ou vers l'arrière (15° max).

Fonctionnement :

La mise en marche, le changement de vitesse (débit d'air), l'oscillation et l'arrêt peut s'effectuer à partir du ventilateur ou à partir de la télécommande. Les autres commandes sont accessibles par la télécommande uniquement.

A chaque commande (ventilateur ou télécommande), un bip sonore se fait entendre.

Insérer la fiche de prise de courant dans une prise murale : un bip se fait entendre pour indiquer que l'appareil est en veille.

Commandes ventilateur :

: appuyer sur cette touche pour mettre en marche le ventilateur. Le

ventilateur démarre en vitesse 3 après environ 3 à 4 secondes et le chiffre 3 est présent sur l'écran LED. Appuyer à nouveau brièvement et successivement sur cette touche, pour faire varier la vitesse de façon cyclique entre 1 et 9.

Pour démarrer l'oscillation, faire un appui prolongé d'environ 1 secondes sur la touche. Au premier bip sonore, retirer le doigt : l'oscillation démarre.

Pour arrêter l'oscillation, faire un nouvel appui prolongé d'environ 1 secondes.

Pour mettre l'appareil en veille, faire un appui prolongé d'environ 2 secondes sur la touche. Au deuxième bip sonore, retirer le doigt : le ventilateur s'arrête.

Télécommande :

Touche	Fonction	Affichage
	Appuyer sur cette touche pour mettre en marche ou mettre en veille le ventilateur	A la mise en marche le chiffre 3 s'affiche sur l'écran pour indiquer que l'appareil est en vitesse 3.
	Appuyer sur cette touche pour activer la minuterie. Chaque pression représente 1 heure (maximum 8 heures). L'appareil s'arrêtera automatiquement lorsque le temps sélectionné sera écoulé.	Au premier appui, le chiffre 1 apparait à l'écran.A chaque nouvel appui le temps affiché à l'écran est augmenté d'une heure.Pour désactiver la minuterie, appuyer sur la touche "Mise en veille" pour stopper l'appareil, ou appuyer répétitivement sur la touche "Minuterie" jusqu'à ce que l'écran affiche 0. Après une seconde environ la vitesse sélectionnée s'affiche à nouveau.
	Appuyer sur cette touche pour activer ou désactiver le mode de fonctionnement "Nuit". Dans ce mode, la vitesse de ventilation "1" est automatiquement sélectionnée.	Les lettres « LL » s'affichent sur L'écran LED.
	Appuyer sur cette touche pour activer la vitesse la plus élevée.	La lettre "HH" s'affiche sur L'écran LED.
	Appuyer sur cette touche pour faire osciller le ventilateur horizontalement. Appuyer à nouveau pour arrêter l'oscillation.
[DH6G]	Appuyer sur + pour augmenter la vitesse (augmentation du débit d'air). Appuyer sur - pour diminuer la vitesse (diminution du débit d'air).	Selon la vitesse sélectionnée, le chiffre 1 à 9 s'affiche sur l'écran LED.

IMPORTANT :

Lorsque l'appareil est en veille, son alimentation n'est pas complètement coupée. Lorsque l'appareil n'est plus utilisé, il est recommandé de le déconnecter de la prise murale.

Cet appareil est équipé d'un filtre HEPA 13 qui permet de filtrer l'air et retenir les très petites particules telles que poussières, pollens, etc (Filtration des particules de plus de 0,3 µm supérieure à 99.9%).

En usage normal la durée de vie d'un filtre est de 3 à 6 mois environ. L'appareil est doté d'une fonction mémoire qui permet d'activer automatiquement une alarme « Remplacement filtre » : après un total d'environ 720 heures de fonctionnement, au démarrage de l'appareil, le bipeur sonne 5 fois et l'affichage cyclique suivant est visible sur l'écran.

Après 5 secondes, l'état de l'appareil s'affiche à nouveau normalement.

Après le remplacement du filtre, l'alarme « Remplacement filtre » peut être désactivée en appuyant environ 5 secondes sur le bouton Marche / Arrêt de la télécommande. La durée d'utilisation du filtre est alors remise à zéro.

Pour le remplacement et avant toute utilisation, il est nécessaire d'installer le filtre selon les figures ci-après.

1. Tourner le couvercle du réceptacle dans le sens contraire des aiguilles d'une montre pour le déverrouiller. Retirer le couvercle et le filtre.
2. Séparer le filtre usagé du couvercle.
3. Positionner le filtre neuf sur le couvercle.
4. Remettre l'ensemble dans le réceptacle et verrouiller le couvercle en le tournant dans le sens des aiguilles d'une montre.

• L'appareil doit être nettoyé et vérifié régulièrement. Aucun démontage n'est nécessaire.
• AVANT L'ENTRETIEN, TOUJOURS DEBRANCHER LA PRISE !
- Prenez garde à ce que de l'eau ou un autre liquide n'entre pas en contact avec le moteur ou tout autre partie électrique pendant le nettoyage.

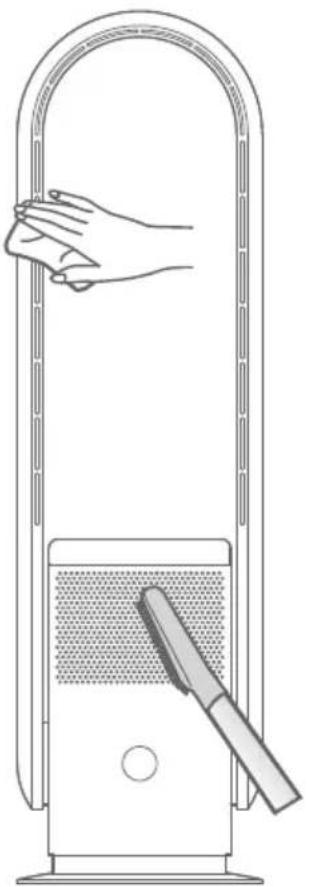

- Employez un tissu doux et légèrement humide pour nettoyer votre ventilateur, et ensuite séchez-le.
- Ne pas utiliser de DILUANT, d'ALCOOL ou D'AUTRES PRODUITS CHIMIQUES.
- Les entrées et sorties d'air doivent être nettoyées à l'aide d'un aspirateur ou d'une brosse souple.
- Pour le stockage en cas de non-utilisation prolongée, s'assurer que la pièce de stockage est propre et sans humidité. Le protéger des poussières pour lui assurer une meilleure longévité.

SKJ-CR022D	symbole	valeur	unité
Débit d'air maximal	F	15.0	m3/min
Puissance absorbée	P	33.8	W
Valeur de service	SV	0.44	(m3/min)/W
Consommation d'électricité en mode “veille”	PSB	0.30	W
Niveau de puissance acoustique	LWA	57.4	dB(A)
Vitesse maximale de l'air	C	3.1	m/s
Consommation saisonnière	Q	11.2	kWh/a
Norme de mesure de la valeur de service	EN IEC 60879 : 2019

Si l'appareil ne fonctionne pas correctement, l'un des codes erreur suivants peut apparaître sur l'écran LED :

CODE	SIGNIFICATION	CAUSE
E1	Protection contre les sous-tensions	- La tension d'alimentation est trop faible. Dans certains cas l'appareil peut continuer à fonctionner, mais de façon anormalement lente.- L'alimentation a été coupée alors que le ventilateur était en vitesse maximum. C'est un défaut naturel : il disparaîtra lorsque l'alimentation sera rétablie.- Circuit électronique défectueux.
E2	Protection contre les surtensions	- La tension d'alimentation est trop élevée.- Circuit électronique défectueux.
E3	Rotor bloqué	- Le rotor du ventilateur est grippé ou bloqué par un élément externe.- Le rotor du ventilateur n'est plus alimenté.- Circuit électronique défectueux.
E4	Surintensité	- Court-circuit moteur.- Circuit électronique défectueux (Driver ou circuit de puissance).- Utilisation d'une mauvaise alimentation.
E5	Surintensité circuit électronique	- Circuit électronique défectueux.
E6	Défaut phase rotor	- Rotor déconnecté.- Mauvaise connexion entre le rotor et le bloc de raccordement.- Circuit électronique défectueux (Driver ou circuit driver).
E7	Erreur de communication	- Mauvaise communication entre le circuit d'affichage et la carte mère (câble de raccordement, bloc de raccordement).- Utilisation d'une carte d'affichage non reprogrammée, suite au changement de la carte mère.- Défaut soudure sur bloc de raccordement.
E8	Ventilateur incliné	- L'appareil fait un angle de plus de 30 degrés par rapport à l'horizontale.
E9	Sécurité thermique	- Raccordement sécurité thermique défectueux.- Sécurité thermique défectueuse.- Circuit électronique défectueux.

IX - MISE AU REBUT

Cet appareil porte le symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques (DEEE).

Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être démantelé soit être recyclé, et ainsi réduire l'impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement en raison de la présence de substances dangereuses.

Lorsque cet appareil atteint sa fin de vie utile, vous devez le déposer dans un centre de collecte sélective afin qu'il soit détruit et/ou recyclé.

En aucun cas vous ne devez jeter cet appareil sur la voie publique.
