20136.1.B - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage
Marque	Vimar
Modèle	20136.1.B
Tension d'alimentation	230 V ~ 50 Hz
Puissance maximale (lampes incandescentes)	40 - 400 W
Puissance maximale (transformateurs électroniques)	40 - 300 VA
Puissance maximale (lampes fluocompactes CFL)	10 - 200 W
Puissance maximale (lampes LED)	3 - 200 W
Type de gradation	Leading Edge (LE) et Trailing Edge (TE)
Commande	Bouton poussoir intégré ou poussoirs NO en parallèle, potentiomètre rotatif
Fonctions spéciales	Allumage progressif (soft start), extinction progressive (soft end), amorçage instantané (flash start), fonction MASTER-SLAVE, réglage de puissance minimale, localisation dans l'obscurité
Protections	Court-circuit à l'allumage et thermique, avec indicateur lumineux clignotant
Température de fonctionnement	0 °C à +35 °C
Indice de protection	IP20 (estimation, pour usage intérieur)
Matériau	Plastique, coloris gris
Dimensions (estimation)	45 x 45 mm (face avant), profondeur 40 mm
Poids (estimation)	100 g
Installation	Encastré, nécessite un câblage 3 fils pour certains accessoires (01874-01875)
Entretien	Nettoyer avec un chiffon doux et sec ; pour la version antibactérienne (14136.AB.1), nettoyer régulièrement
Sécurité	Ne pas dépasser les charges indiquées ; utiliser uniquement dans des locaux secs et non poussiéreux ; ne pas utiliser avec des enveloppes Isoset
Compatibilité	Lampes et transformateurs certifiés à intensité variable ; vérifier le type de gradation sur l'emballage
Normes	Conforme à la réglementation REACH (traces de plomb)
Accessoires compatibles	Variateur esclave 20137, alimentateurs 01874-01875, poussoirs NO sans témoin lumineux

FOIRE AUX QUESTIONS - 20136.1.B Vimar

Comment installer le variateur Vimar 20136.1.B ?

Coupez le courant avant toute intervention. Raccordez le variateur selon le schéma de la notice : le poussoir intégré ou externe doit être connecté au neutre. La longueur des câbles entre MASTER et SLAVE ou poussoirs ne doit pas dépasser 100 m. Poussez les connecteurs au fond du boîtier pour éviter tout contact avec le corps du variateur.

Quels types de lampes puis-je utiliser avec ce variateur ?

Ce variateur accepte : lampes incandescentes (40-400 W), transformateurs électroniques (40-300 VA), lampes fluocompactes CFL (10-200 W) et lampes LED (3-200 W) avec transformateurs électroniques compatibles. Les lampes doivent être certifiées à intensité variable.

Que faire si le variateur clignote après installation ?

Un clignotement peut indiquer une protection thermique ou un court-circuit. Vérifiez que la puissance totale des lampes ne dépasse pas la capacité du variateur et que les lampes sont compatibles. Réduisez la charge ou remplacez les lampes si nécessaire. Si le problème persiste, contactez un électricien.

Comment régler la luminosité minimale ?

Retirez la touche supérieure du variateur pour accéder au dip-switch. Utilisez les interrupteurs pour augmenter ou diminuer la luminosité minimum. Réglez jusqu'à obtenir le niveau souhaité, puis remettez la touche en place.

Puis-je utiliser ce variateur avec des lampes LED ?

Oui, à condition que les lampes LED soient certifiées à intensité variable et compatibles avec le type de gradation (LE ou TE). Vérifiez la mention sur l'emballage. La puissance LED ne doit pas dépasser 200 W total.

Comment fonctionne la fonction MASTER-SLAVE ?

Le modèle 20136.1.B peut fonctionner en MASTER avec jusqu'à 3 variateurs SLAVE (art. 20137). Toutes les lampes commandées par le même ensemble doivent être identiques. Ne dépassez pas la puissance maximale par variateur et respectez la longueur de câblage (< 100 m).

Que signifie le témoin clignotant ?

Un témoin clignotant indique une anomalie : soit une protection thermique (surchauffe) soit une protection contre les courts-circuits. Coupez l'alimentation, vérifiez l'installation et les charges. Si le témoin reste allumé après redémarrage, le variateur peut être défectueux.

Puis-je commander l'éclairage depuis plusieurs points ?

Oui, en utilisant des poussoirs NO (normalement ouverts) sans témoin lumineux, connectés en parallèle. Le bouton intégré peut également être utilisé comme point de commande supplémentaire. Respectez la longueur de câble maximale de 100 m.

Quelle est la différence entre gradation LE et TE ?

La gradation LE (Leading Edge) module le début de la phase et convient aux lampes à incandescence, fluocompactes et transformateurs de type L. La gradation TE (Trailing Edge) module la fin de phase et est adaptée aux lampes LED, fluorescentes et transformateurs de type C. Le variateur Vimar 20136.1.B supporte les deux modes.

Comment nettoyer le variateur ?

Utilisez un chiffon doux et sec pour dépoussiérer la façade. Évitez les produits abrasifs ou solvants. Pour la version antibactérienne (14136.AB.1), un nettoyage régulier est recommandé pour maintenir l'efficacité du traitement AG+.

MODE D'EMPLOI 20136.1.B Vimar

Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques 40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à LED, commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version antibactérienne (art. 14136.AB.1). Le traitement antibactérien par ions d'argent (AG+) garantit l'hygiène des composants. Il prévient la formation et la prolifération des gemmes, des bactéries, des virus et des champignons. Pour une bonne efficacité de l'action antibactérienne, nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur choisit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.

• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou prérégiée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorçage à froid et évite l'éblouissement.

• Amorçage instantané (flash start); pour lampes fluocompactes, améliore l'amorçage des lampes qui s'allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L.
• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut gérer jusqu'à 3 dispositifs SLAVES.
• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0^ C et +35 ^ C.
• En cas d'installation de 2 varisteurs dans le même boîtier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

- Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.

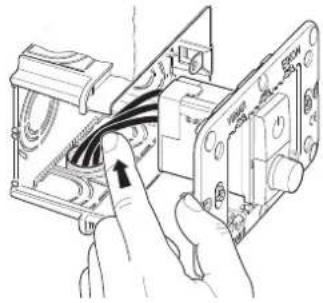

• Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DÉCLARATION SUPPLÉMENTAIRE DU FABRICANT

Le tableau des charges commandées est valide également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbolle au caision barré, là ou il est reporté sur l'appareil ou l'emballage, indique que le procuit en fin de vie doit être collecta séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur neava se charger de le remettre à un centre de collecte séparée ou bien au revenceur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m³. La collecte séparée appropriés pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'érimination dans la respect de l'environnement contribue à éviter les effects négualis sur l'environnement et sur la santé et favoriso le récempli et/ou le recyclage des matériaux dont l'appareil est composé.

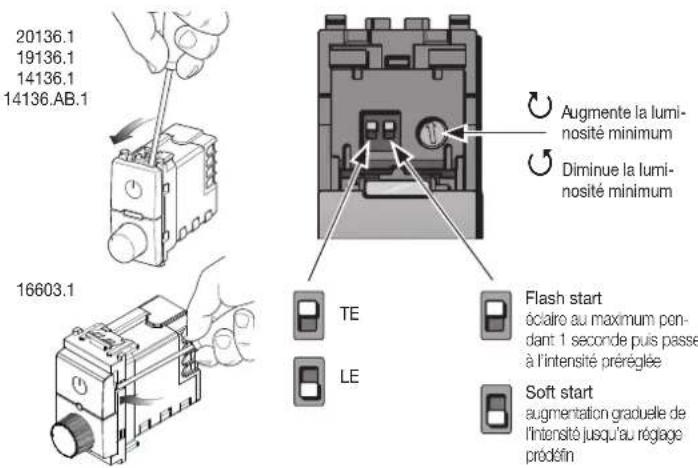

RÉGLAGE

Ôter la touche supérieure et régler le dip-switch.

20136.1 19136.1 14136.1 14136.AB.1 16603.1 TE LE Augmente la luminosité minimum Diminue la luminosité minimum Flash start ociaire au maximum pendant 1 seconde puis passe à l'intensité préreglée Soft start augmentation graduelle de l'intensité jusqu'au réglage prédôfin
