20136.1 - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage
Marque	Vimar
Modèle	20136.1
Alimentation	230 V, 50 Hz (valable aussi 220 V, 60 Hz)
Puissance incandescentes	40-400 W
Puissance transformateurs électroniques	40-300 VA
Puissance lampes CFL	10-200 W
Puissance lampes LED	3-200 W
Fonctions	Allumage progressif (soft start), extinction progressive (soft end), amorçage instantané (flash start), gradation LE/TE
Protections	Courts-circuits (témoin clignotant), thermique (témoin clignotant)
Commande	Par bouton intégré ou poussoirs NO en parallèle
Réglage	Potentiomètre rotatif et dip-switch (puissance mini, soft/flash start)
Fonction MASTER-SLAVE	Jusqu'à 3 dispositifs SLAVES
Température d'utilisation	0 °C à +35 °C
Environnement	Locaux secs non poussiéreux
Raccordement	Branchement 3 fils requis pour alimentateurs 01874-01875 et lampes 02662
Longueur max liaison	100 m entre MASTER et SLAVE ou boutons
Couleur	Gris
Série	Plana (résidentielle)
Option antibactérienne	Disponible en version antibactérienne art. 14136.AB.1 (traitement ions d'argent)
Conformité	Règlement REACH (traces de plomb)
DEEE	Collecte séparée en fin de vie

FOIRE AUX QUESTIONS - 20136.1 Vimar

Quels types de lampes puis-je utiliser avec ce variateur ?

Vous pouvez utiliser des lampes incandescentes (40-400 W), des transformateurs électroniques (40-300 VA), des lampes CFL (10-200 W), des lampes LED (3-200 W) et des transformateurs électroniques à LED, à condition qu'elles soient certifiées à intensité variable par le fabricant.

Comment régler la luminosité minimale ?

Retirez la touche supérieure et ajustez le dip-switch. Le réglage s'effectue avec les positions TE (augmente) ou LE (diminue) pour la luminosité minimale.

Quelle est la différence entre gradation LE et TE ?

La gradation LE (Leading Edge) coupe le début de la phase, adaptée aux lampes incandescentes, CFL/LED compatibles et transformateurs électroniques de type L. La gradation TE (Trailing Edge) coupe la fin de la phase, pour charges compatibles comme lampes fluorescentes, LED ou transformateurs électroniques de type C.

Comment installer plusieurs variateurs en MASTER-SLAVE ?

Un dispositif MASTER peut gérer jusqu'à 3 dispositifs SLAVES. Reliez chaque variateur via des poussoirs NO en parallèle, sans dépasser 100 m de câble entre eux. Ne dépassez pas la puissance maximale de chaque variateur.

Que faire si la lampe clignote ?

Vérifiez d'abord que la lampe est compatible avec une intensité variable. Si le témoin du variateur clignote, cela indique une protection activée (court-circuit ou surchauffe). Réduisez la charge ou vérifiez le câblage.

Puis-je utiliser un interrupteur classique au lieu du bouton poussoir ?

Oui, vous pouvez utiliser un interrupteur classique non lumineux pour l'allumage-extinction. Cependant, pour la commande multipoints, utilisez des poussoirs NO (normalement ouverts) sans témoin lumineux.

Comment nettoyer le variateur ?

Pour la version antibactérienne, nettoyez régulièrement les composants avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants.

Quelle est la puissance maximale pour les lampes LED ?

La puissance maximale pour les lampes LED est de 200 W. Assurez-vous que toutes les lampes commandées par un même variateur sont identiques et certifiées à intensité variable.

Le variateur fonctionne-t-il avec des transformateurs électroniques ?

Oui, il est compatible avec les transformateurs électroniques (40-300 VA). Vérifiez le type de gradation (LE ou TE) sur l'emballage des lampes et les transformateurs.

Que signifie le témoin clignotant ?

Un témoin clignotant indique une protection activée : soit contre les courts-circuits à l'allumage, soit une protection thermique. Réduisez la charge ou corrigez le câblage pour résoudre le problème.

MODE D'EMPLOI 20136.1 Vimar

Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques 40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à LED, commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version antibactérienne (art. 14136.AB.1). Le traitement antibactérien par ions d'argent (AG+) garantit l'hygiène des composants. Il prévient la formation et la prolifération des gemmes, des bactéries, des virus et des champignons. Pour une bonne efficacité de l'action antibactérienne, nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur choisit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.

• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou prérégiée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorçage à froid et évite l'éblouissement.

• Amorçage instantané (flash start); pour lampes fluocompactes, améliore l'amorçage des lampes qui s'allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L.
• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut gérer jusqu'à 3 dispositifs SLAVES.
• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0^ C et +35 ^ C.
• En cas d'installation de 2 varisteurs dans le même boîtier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

- Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.
• Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DÉCLARATION SUPPLÉMENTAIRE DU FABRICANT

Le tableau des charges commandées est valide également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbolle au caision barré, là ou il est reporté sur l'appareil ou l'emballage, indique que le procuit en fin de vie doit être collecta séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur neava se charger de le remettre à un centre de collecte séparée ou bien au revenceur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m³. La collecte séparée appropriés pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'érimination dans la respect de l'environnement contribue à éviter les effects négualis sur l'environnement et sur la santé et favoriso le récemplor s/ou le recyclage des matériaux dont l'appareil est composé.

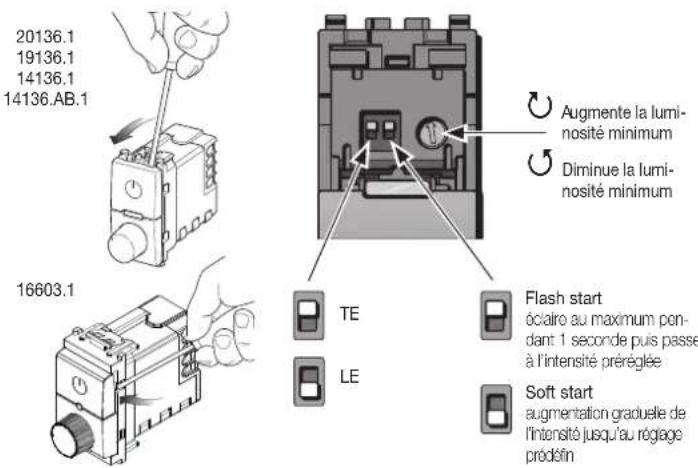

RÉGLAGE

Ôter la touche supérieure et régler le dip-switch.
