Marque	Vimar
Modèle	20136.1.N
Type de produit	Variateur d'éclairage rotatif
Alimentation	230 V, 50 Hz
Puissance maximale (lampes incandescentes)	40-400 W
Puissance maximale (transformateurs électroniques)	40-300 VA
Puissance maximale (lampes CFL)	10-200 W
Puissance maximale (lampes LED)	3-200 W
Types de gradation	Coupure début de phase (LE) et coupure fin de phase (TE)
Fonctions	Allumage progressif (soft start), allumage instantané (flash start), extinction progressive (soft end), protection court-circuit et thermique, fonction MASTER-SLAVE, réglage puissance minimum, localisation dans l'obscurité
Commande	Potentiomètre rotatif avec bouton poussoir intégré ; possibilité de commande multipoints par poussoirs NO (sans témoin)
Température de fonctionnement	0 °C à +35 °C
Indice de protection	Usage en locaux secs non poussiéreux
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et sec. Pour la version antibactérienne, le nettoyage régulier est recommandé pour maintenir l'efficacité du traitement aux ions d'argent.
Sécurité	Protection contre les courts-circuits et protection thermique avec indicateur de fusion par témoin clignotant. Respecter la puissance maxi et les conditions d'installation.
Informations générales	Couleur gris. Compatible série Plana. Version antibactérienne disponible (réf. 14136.AB.1). Raccordement 3 fils si usage d'alimentateurs 01874-01875 et lampes 02662. Longueur maxi liaison MASTER-SLAVE/poussoirs : 100 m.

FOIRE AUX QUESTIONS - 20136.1.N Vimar

Quels types de lampes puis-je utiliser avec ce variateur ?

Ce variateur est compatible avec les lampes à incandescence (40-400 W), les transformateurs électroniques (40-300 VA), les lampes fluocompactes CFL (10-200 W) et les lampes LED (3-200 W). Assurez-vous que les lampes sont certifiées à intensité variable et vérifiez le type de gradation (LE ou TE) indiqué sur l'emballage.

Comment installer un système MASTER-SLAVE avec ce variateur ?

Un variateur MASTER (ce modèle) peut commander jusqu'à 3 variateurs SLAVE (modèle 20137). Toutes les lampes commandées par un même MASTER ou SLAVE doivent être identiques. Ne dépassez pas la puissance maximale pour chaque variateur. La longueur de chaque liaison entre MASTER et SLAVE ou boutons poussoirs ne doit pas dépasser 100 m.

Que faire si le variateur clignote après installation ?

Un clignotement du témoin peut indiquer un court-circuit ou une surchauffe. Vérifiez que la charge totale ne dépasse pas la puissance maximale et que les connexions sont correctes. Le variateur intègre une protection thermique et court-circuit avec indicateur de fusion.

Puis-je utiliser un bouton poussoir avec témoin lumineux ?

Non, n'utilisez que des boutons poussoirs NO (normalement ouverts) sans témoin lumineux. L'utilisation d'un bouton à témoin peut perturber le fonctionnement du variateur. Le bouton ON/OFF doit être relié au neutre.

Comment régler la puissance minimale du variateur ?

Retirez la touche supérieure du variateur pour accéder au dip-switch de réglage. Consultez le schéma dans la notice pour ajuster la puissance minimale selon le type de lampe.

Quelle est la différence entre la gradation LE et TE ?

La gradation LE (Leading Edge) coupe le début de la phase, adaptée aux lampes à incandescence, certaines LED/CFL et transformateurs de type L. La gradation TE (Trailing Edge) coupe la fin de la phase, adaptée aux lampes fluorescentes, LED et transformateurs de type C. Vérifiez la compatibilité sur l'emballage de vos lampes.

Ce variateur est-il compatible avec des variateurs d'autres marques en MASTER-SLAVE ?

Non, la fonction MASTER-SLAVE est spécifique aux modèles Vimar. Utilisez le modèle 20136.1.N comme MASTER et le modèle 20137 comme SLAVE. Le branchement multipoints par poussoirs NO est également possible avec d'autres boutons, mais sans fonction MASTER-SLAVE.

Comment entretenir le variateur et nettoyer la plaque antibactérienne ?

Nettoyez régulièrement la plaque avec un chiffon doux et sec. Si vous possédez la version antibactérienne (réf. 14136.AB.1), le traitement aux ions d'argent reste efficace tant que la surface n'est pas altérée. Évitez les produits abrasifs.

Quelle est la puissance maximale si j'installe deux variateurs dans le même boîtier ?

Lorsque deux variateurs sont installés dans le même boîtier, la somme des charges commandées par chaque variateur ne doit pas dépasser la puissance maximale commandable par un seul dispositif (400 W incandescent, etc.). Réduisez donc la charge de chaque variateur en conséquence.

Le variateur fonctionne-t-il avec des lampes LED non dimmables ?

Non, seules les lampes LED certifiées à intensité variable et compatibles avec la gradation LE ou TE peuvent être utilisées. Consultez l'emballage de la lampe ou la documentation du fabricant pour vérifier la compatibilité.

MODE D'EMPLOI 20136.1.N Vimar

Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques 40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à LED, commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version antibactérienne (art. 14136.AB.1). Le traitement antibactérien par ions d'argent (AG+) garantit l'hygiène des composants. Il prévient la formation et la prolifération des gemmes, des bactéries, des virus et des champignons. Pour une bonne efficacité de l'action antibactérienne, nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur choisit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.

• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou prérégée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorçage à froid et évite l'éblouissement.

• Amorçage instantané (flash start); pour lampes fluocompactes, améliore l'amorçage des lampes qui s'allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L.
• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut gérer jusqu'à 3 dispositifs SLAVES.
• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0^ C et +35 ^ C.
• En cas d'installation de 2 varisteurs dans le même boîtier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

- Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.
• Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DÉCLARATION SUPPLÉMENTAIRE DU FABRICANT

Le tableau des charges commandées est valide également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbolle au caision barré, là ou il est reporté sur l'appareil ou l'emballage, indique que le procuit en fin de vie doit être collecta séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur neava se charger de le remettre à un centre de collecte séparée ou bien au revenceur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m³. La collecte séparée appropriés pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'érimination dans la respect de l'environnement contribue à éviter les effects négualis sur l'environnement et sur la santé et favoriso le récemplor s'ou le recyclage des matériaux dont l'appareil est composé.

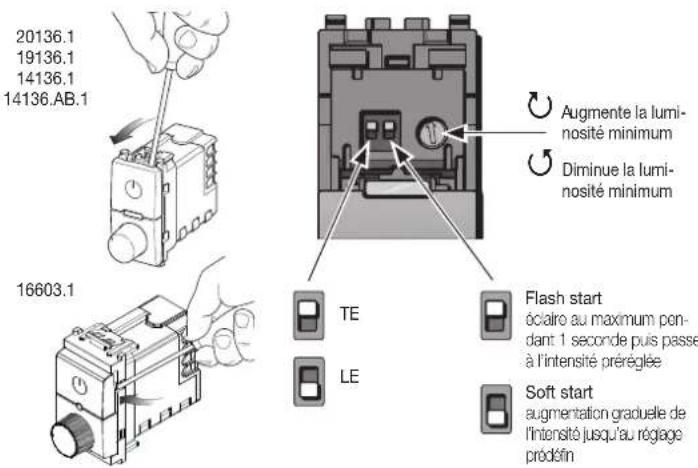

RÉGLAGE

Ôter la touche supérieure et régler le dip-switch.
