19136.1 - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage
Marque	Vimar
Modèle	19136.1
Alimentation	230 V - 50 Hz
Puissances compatibles	Lampes incandescentes : 40-400 W Transformateurs électroniques : 40-300 VA Lampes CFL : 10-200 W Lampes LED : 3-200 W Transformateurs électroniques à LED
Type de gradation	LE (Leading Edge) et TE (Trailing Edge)
Commandes	Par bouton intégré ou poussoirs NO en parallèle (max 100 m de liaison)
Fonctions	Allumage/extinction, réglage par potentiomètre rotatif, soft start, flash start, soft end, fonction MASTER-SLAVE (jusqu'à 3 esclaves), réglage puissance minimum, localisation dans l'obscurité
Protections	Protection contre les courts-circuits à l'allumage (témoin clignotant), protection thermique (témoin clignotant)
Couleur	Gris
Température d'utilisation	0 °C à +35 °C
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme à la réglementation REACH. Respecter les consignes DEEE pour le recyclage.
Pieces detachées et reparabilité	Non réparable par l'utilisateur. Contacter le service après-vente Vimar pour tout remplacement.

FOIRE AUX QUESTIONS - 19136.1 Vimar

Quel type de lampe puis-je utiliser avec le variateur 19136.1 ?

Ce variateur est compatible avec les lampes à incandescence (40-400 W), les transformateurs électroniques (40-300 VA), les lampes fluocompactes (10-200 W), les lampes LED (3-200 W) et les transformateurs électroniques à LED. Toutes les lampes doivent être certifiées à intensité variable par le fabricant.

Comment choisir entre la gradation LE et TE ?

La gradation LE (Leading Edge) est adaptée aux lampes à incandescence et aux transformateurs électroniques de type L. La gradation TE (Trailing Edge) convient aux lampes fluorescentes, LED et transformateurs de type C. Vérifiez l'emballage de vos lampes pour l'indication LE ou TE.

Puis-je utiliser le variateur avec des lampes LED ?

Oui, à condition que les ampoules LED soient spécifiquement indiquées dimable (gradation possible). La puissance doit être comprise entre 3 et 200 W. Utilisez le réglage de puissance minimum si nécessaire.

Qu'est-ce que la fonction MASTER-SLAVE ?

La fonction MASTER-SLAVE permet de commander plusieurs variateurs simultanément. Un variateur MASTER peut gérer jusqu'à 3 variateurs SLAVES. Toutes les lampes commandées par le même ensemble doivent être identiques.

Comment régler la luminosité minimum ?

Retirez la touche supérieure du variateur et ajustez le dip-switch en fonction des indications : augmenter ou diminuer la luminosité minimum. Vous pouvez également activer le flash start pour les lampes fluocompactes.

Que faire si le variateur clignote après installation ?

Un clignotement peut indiquer une protection thermique ou un court-circuit à l'allumage. Vérifiez la charge et la ventilation. Si le problème persiste, contactez le service technique.

Quelle est la température d'utilisation recommandée ?

Le variateur doit être utilisé dans des locaux secs et non poussiéreux, à une température comprise entre 0 °C et +35 °C.

Puis-je installer deux variateurs dans le même boîtier ?

Oui, mais la puissance totale commandée par chaque variateur doit être réduite de manière à ce que la somme ne dépasse pas la puissance maximale d'un seul variateur.

Comment nettoyer le variateur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Pour la version antibactérienne (14136.AB.1), un nettoyage régulier est conseillé pour maintenir l'efficacité du traitement aux ions d'argent.

Où trouver la notice complète en PDF ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com ou sur le site officiel de Vimar. La notice contient tous les schémas de raccordement et réglages détaillés.

MODE D'EMPLOI 19136.1 Vimar

Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques 40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à LED, commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version antibactérienne (art. 14136.AB.1). Le traitement antibactérien par ions d'argent (AG+) garantit l'hygiène des composants. Il prévient la formation et la prolifération des gemmes, des bactéries, des virus et des champignons. Pour une bonne efficacité de l'action antibactérienne, nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur choisit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.

• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou prérégiée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorçage à froid et évite l'éblouissement.

• Amorçage instantané (flash start); pour lampes fluocompactes, améliore l'amorçage des lampes qui s'allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L.
• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut gérer jusqu'à 3 dispositifs SLAVES.
• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0^ C et +35 ^ C.
• En cas d'installation de 2 varisteurs dans le même boîtier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

- Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.

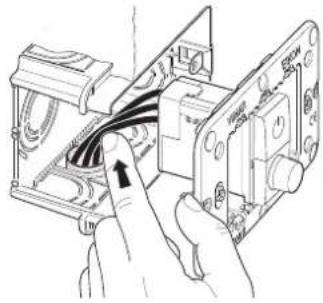

• Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DÉCLARATION SUPPLÉMENTAIRE DU FABRICANT

Le tableau des charges commandées est valide également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbolle au caision barré, là ou il est reporté sur l'appareil ou l'emballage, indique que le procuit en fin de vie doit être collecta séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur neava se charger de le remettre à un centre de collecte séparée ou bien au revenceur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m³. La collecte séparée appropriés pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'érimination dans la respect de l'environnement contribue à éviter les effects négualis sur l'environnement et sur la santé et favoriso le récempli et/ou le recyclage des matériaux dont l'appareil est composé.

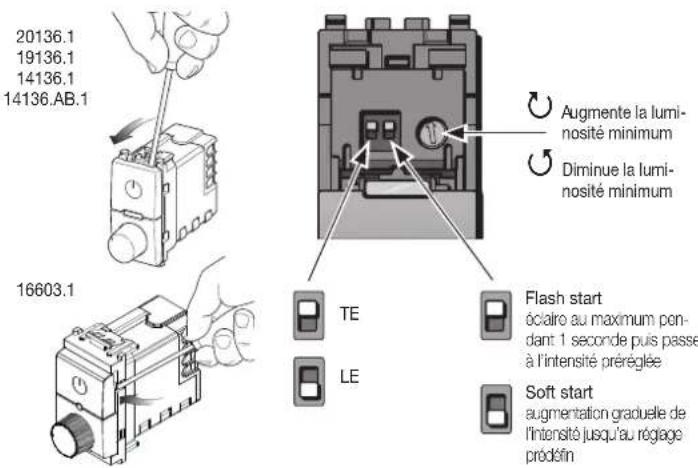

RÉGLAGE

Ôter la touche supérieure et régler le dip-switch.
