Type de produit	Variateur d'éclairage rotatif
Marque	Vimar
Modèle	14136.1
Alimentation	230 V - 50 Hz
Puissance max (incandescent)	40-400 W
Puissance max (transformateurs électroniques)	40-300 VA
Puissance max (lampes CFL)	10-200 W
Puissance max (lampes LED)	3-200 W
Types de gradation	Leading Edge (LE) et Trailing Edge (TE)
Fonctions spéciales	Allumage progressif (soft start), extinction progressive (soft end), démarrage instantané (flash start), fonction MASTER/SLAVE, réglage de puissance minimum, localisation dans l'obscurité
Protections	Protection contre les courts-circuits à l'allumage, protection thermique (avec indicateur clignotant)
Commande	Par bouton intégré ou poussoirs NO en parallèle (max 100 m de câble)
Dimensions	Standard pour montage en boîtier (env. 80 x 80 x 40 mm)
Poids	Environ 100 g
Température de fonctionnement	0 °C à +35 °C
Réglage	Par potentiomètre rotatif et dip-switch (sous la touche supérieure)
Matériau	Gris, plastique ; version antibactérienne disponible (art. 14136.AB.1)
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser les charges indiquées ; utiliser dans des locaux secs et non poussiéreux ; respecter les distances de câblage (max 100 m)
Pièces détachées et réparabilité	Pas de pièces détachées prévues, remplacer l'appareil en fin de vie ; respecter la directive DEEE
Informations générales	Conforme au règlement REACH (UE) n° 1907/2006 ; peut contenir des traces de plomb ; gradation par coupure en début ou fin de phase

FOIRE AUX QUESTIONS - 14136.1 Vimar

Quelle est la puissance maximale pour des lampes LED avec ce variateur ?

La puissance maximale pour des lampes LED est de 3 à 200 W, selon le modèle.

Puis-je utiliser ce variateur avec des transformateurs électroniques ?

Oui, il prend en charge les transformateurs électroniques de 40 à 300 VA, en mode Leading Edge (LE) ou Trailing Edge (TE).

Comment régler la luminosité minimale ?

Retirez la touche supérieure et ajustez le dip-switch pour régler la puissance minimum.

Puis-je commander le variateur à plusieurs endroits ?

Oui, en utilisant des poussoirs NO (normalement ouverts) en parallèle. La longueur de câble entre le variateur et les poussoirs ne doit pas dépasser 100 m.

Qu'est-ce que la fonction MASTER/SLAVE ?

Un variateur MASTER peut commander jusqu'à 3 variateurs SLAVES. Toutes les lampes connectées doivent être identiques.

Comment choisir entre Leading Edge (LE) et Trailing Edge (TE) ?

Vérifiez la compatibilité sur l'emballage des lampes : LE pour lampes incandescentes et certains LED, TE pour lampes fluorescentes et autres LED. Si aucune mention, l'installateur choisit le mode de meilleur fonctionnement.

Ce variateur est-il compatible avec une installation 220 V / 60 Hz ?

Oui, le tableau des charges est également validé pour 220 V, 60 Hz selon la déclaration du fabricant.

Que faire si la protection thermique ou court-circuit s'active ?

Un témoin clignotant indique un défaut. Laissez refroidir l'appareil ou vérifiez les charges et le câblage.

Comment nettoyer le variateur ?

Nettoyez régulièrement avec un chiffon doux et sec. Évitez les produits abrasifs. La version antibactérienne (art. 14136.AB.1) nécessite un nettoyage régulier pour maintenir son efficacité.

Puis-je installer deux variateurs dans le même boîtier ?

Oui, mais la somme des charges des deux variateurs ne doit pas dépasser la puissance maximale d'un seul variateur.

MODE D'EMPLOI 14136.1 Vimar

Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs Electroniques 40-300 VA, lampes CFL 10-200 W, LED lamps 3-200 W et transformateurs Electroniques à LED, commande par pouvoir incorpore ou en différents endroits par pousoirs NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour envelopples Isoet.

La solution associée à la série résidentielle Plana est également disponible en version antibacterienne (art. 14136, AB.1). Le traitement antibacterien par ions d'argent (AG-) garantit l'hygiene des composants. Il prévent la formation et la prolifération des germes, des bacteries, des virus et des championigns. Pour une bonne efficacité de l'action antibacterienne, nous vous conseillons de nettoyer réquirement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutles les charges commandées doivent être certifiées À INTENSITE VARIABLE par le fabricant. Verifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur désit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

CHARACTERISTIQUES

Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.
- Allumago progrissif (soft start): passage progrissif de l'extinction à la luminosité maximaole ou préregée; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorgage à froid et évité l'ébloussement.

Amorcago instantane (fash start): pour lampes fluocompactes, amolioro l'amorcago dos lampes qui s'alliment mal au minimum.
Extinction progressive (soft end): passage progressif de I'eclairage a l'extinction
- Gradation par coupure en début de phase (LE): pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L
- Gradation par coupure en fin de phase (TE): pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
Protection contre les courts-circuitsa l'allumage avec indicateur de fusion par temoin clignotant.
Protection thermique avec indicateur de fusion par的身影 clignotant.
- Fonction MASTER SLAVE: no pas dépasser la puissance maximaire commandée par chaque variateur, un dispositif Master peutGER jusqu'à 3 disposiffs SLAVES.
Utiliser dans des locaux socs non poussereux a une temperture comprise entre 0^ et +35^ .
- En cas d'installation de 2 variateurs dans le même bolier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

Commande par bouton intégré ou multipoints par boutons NO en parallele. Ne pas utiliser de bouton NO à fémon lumineux.
REMARQUE: LE BOUTON ON/OFF EST RELIE AU NEUTRE CABLE.
Pour coterir un fonctionnement correct, la longeur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas depasser 100 m.

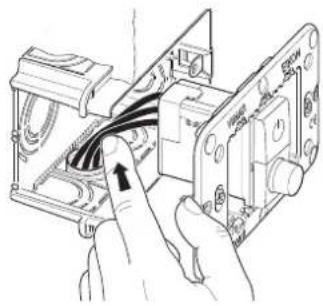

Pousser les connecteurs de liaison au fond du boitier pour qu'ils ne touchent pas le corps du variateur.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pouait conténir des traces de plomb.

DECLARATION SUPPLEMENTAIRE DU FABRICANT

Le tableau des charges commandées est validé également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbole du caissonberra, la où il est reporté sur l'appellé ou l'embaçage, indicate que le produit en fin de veil doit être collectifs séparation des autres déchets. Au terme de la durée de vie du produit, l'utilitaire seva sa charge deremette à un centre decole sépare et bioient au reventeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a eliminer de dimensions inférieures à 25 cm aux revendueurs dont la surface de vertie est d'a moins 400m^2 . La collecte sépare appropriée par l'envoi successif d'appléron en fin de vie au recyclage, au trésorerie et a fêmiination dans la responsé duvironnement contribuant à évidier les effets négatifs sur l'environnement et sur la santé et favorissoit réémission et /ou le recyclage des matériels dont l'appléron est composé.

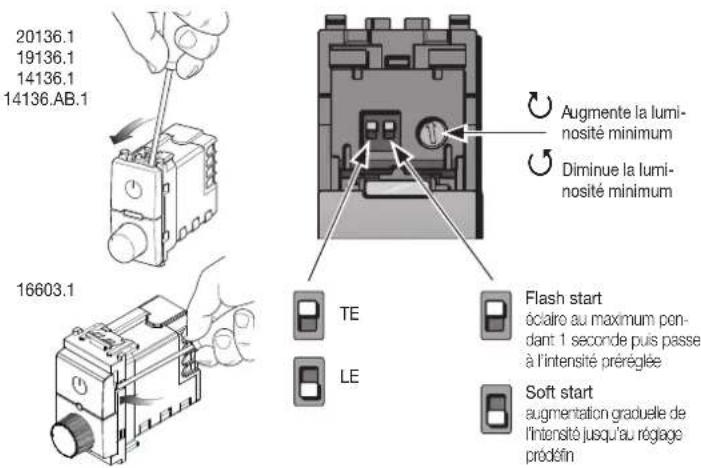

RéGLAGE

Oter la touche supérieure et regler le dip-switch.
