Type de produit	Variateur d'éclairage rotatif
Marque	Vimar
Modèle	14136.1.SL
Alimentation	230 V, 50 Hz
Puissance maximale (lampes incandescentes)	40 - 400 W
Puissance maximale (transformateurs électroniques)	40 - 300 VA
Puissance maximale (lampes fluocompactes)	10 - 200 W
Puissance maximale (LED)	3 - 200 W
Modes de gradation	Leading Edge (LE) et Trailing Edge (TE)
Fonctions principales	Allumage progressif (soft start), extinction progressive (soft end), amorçage instantané (flash start), réglage de la luminosité minimale, protection contre les courts-circuits et thermique
Commande	Par bouton poussoir intégré ou poussoirs NO en parallèle (max 100 m de câble)
Fonction MASTER/SLAVE	Jusqu'à 3 esclaves par maître, toutes les lampes doivent être identiques
Température de fonctionnement	0 °C à +35 °C
Localisation dans l'obscurité	Oui (voyant lumineux)
Compatibilité antibactérienne	Version AB disponible (art. 14136.AB.1) avec traitement aux ions d'argent
Matière	Gris (série Plana)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Protection	Protection thermique et contre les courts-circuits avec indicateur lumineux clignotant
Conformité	REACH, DEEE

FOIRE AUX QUESTIONS - 14136.1.SL Vimar

Quels types de lampes puis-je utiliser avec ce variateur ?

Ce variateur est compatible avec les lampes incandescentes (40-400 W), les transformateurs électroniques (40-300 VA), les lampes fluocompactes (10-200 W), les lampes LED (3-200 W) et les transformateurs électroniques à LED. Assurez-vous que les lampes sont certifiées à intensité variable et vérifiez le mode de gradation (LE ou TE) sur l'emballage.

Comment régler la luminosité minimale ?

Retirez la touche supérieure du variateur et ajustez le dip-switch situé à l'intérieur. Tournez le potentiomètre dans le sens horaire pour augmenter la luminosité minimale ou anti-horaire pour la diminuer. Reportez-vous au schéma de réglage dans la notice.

Que faire si le variateur ne fonctionne pas ou clignote ?

Un clignotement peut indiquer une protection thermique ou un court-circuit. Débranchez l'appareil et vérifiez la charge. Assurez-vous que la puissance totale ne dépasse pas les limites et que les lampes sont compatibles. Si le problème persiste, contactez un électricien.

Comment installer le variateur en configuration MASTER/SLAVE ?

Connectez un variateur MASTER (art. 14136.1) et jusqu'à 3 variateurs SLAVE (art. 14736.1 ou 14936.1). Toutes les lampes commandées doivent être identiques. La longueur des câbles entre MASTER et SLAVE ne doit pas dépasser 100 m. Utilisez des poussoirs NO (normalement ouverts) sans voyant lumineux.

Quelle est la différence entre les modes LE et TE ?

Le mode LE (Leading Edge) coupe le début de la phase et convient aux lampes à incandescence, aux lampes fluocompactes et LED compatibles, et aux transformateurs électroniques de type L. Le mode TE (Trailing Edge) coupe la fin de la phase et est utilisé pour les lampes fluorescentes, LED et transformateurs électroniques de type C. Vérifiez la compatibilité sur l'emballage des lampes.

Puis-je utiliser ce variateur avec un interrupteur va-et-vient ?

Oui, vous pouvez utiliser plusieurs poussoirs NO (normalement ouverts) en parallèle pour commander l'éclairage depuis différents endroits. Ne pas utiliser de poussoirs avec voyant lumineux. La longueur de câble entre les poussoirs et le variateur ne doit pas dépasser 100 m.

Le variateur a-t-il une fonction d'allumage progressif ?

Oui, le variateur dispose d'un allumage progressif (soft start) qui fait passer progressivement de l'extinction à la luminosité programmée. Cela augmente la durée de vie des lampes. Vous pouvez activer cette fonction via le dip-switch (position Soft start).

Comment nettoyer et entretenir le variateur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Si vous possédez la version antibactérienne (art. 14136.AB.1), le traitement aux ions d'argent (AG+) reste efficace avec un nettoyage régulier.

Quelles sont les dimensions du variateur ?

Les dimensions exactes ne sont pas fournies dans la notice, mais le variateur est conçu pour s'intégrer dans les séries résidentielles Plana de Vimar. Il mesure environ 45 mm de profondeur et 72 mm de largeur (taille standard 1 module).

Ce variateur est-il compatible avec un éclairage LED dimmable ?

Oui, à condition que les LED soient certifiées à intensité variable et que la puissance totale soit comprise entre 3 et 200 W. Vérifiez le mode de gradation (LE ou TE) sur l'emballage des LED. Certaines LED peuvent nécessiter un réglage du dip-switch pour un fonctionnement optimal.

MODE D'EMPLOI 14136.1.SL Vimar

Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques 40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à LED, commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version antibactérienne (art. 14136.AB.1). Le traitement antibactérien par ions d'argent (AG+) garantit l'hygiène des composants. Il prévient la formation et la prolifération des gemmes, des bactéries, des virus et des champignons. Pour une bonne efficacité de l'action antibactérienne, nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur choisit celui qui permet le meilleur fonctionnement.

Gradation par coupure en début de phase LE

Gradation par coupure en fin de phase TE

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.

• Allumage progressif (soft start): passage progressif de l'extinction à la luminosité maximale ou prérégiée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorçage à froid et évite l'éblouissement.

• Amorçage instantané (flash start); pour lampes fluocompactes, améliore l'amorçage des lampes qui s'allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l'éclairage à l'extinction
• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L.
• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
• Protection contre les courts-circuits à l'allumage avec indicateur de fusion par témoin clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque variateur, un dispositif MASTER peut gérer jusqu'à 3 dispositifs SLAVES.
• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0^ C et +35^ C.
• En cas d'installation de 2 varisteurs dans le même boîtier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

- Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

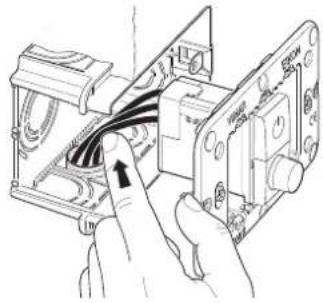

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.
• Pousser les connecteurs de liaison au fond du boîtier pour qu'ils ne touchent pas le corps du variateur.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DÉCLARATION SUPPLÉMENTAIRE DU FABRICANT

Le tableau des charges commandées est valide également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbolle au caision barré, là ou il est reporté sur l'appareil ou l'emballage, indique que le procuit en fin de vie doit être collecta séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur neava se charger de le remettre à un centre de collecte séparée ou bien au revenceur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m³. La collecte séparée appropriés pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'érimination dans la respect de l'environnement contribue à éviter les effects négualis sur l'environnement et sur la santé et favoriso le récempli et/ou le recyclage des matériaux dont l'appareil est composé.

RÉGLAGE

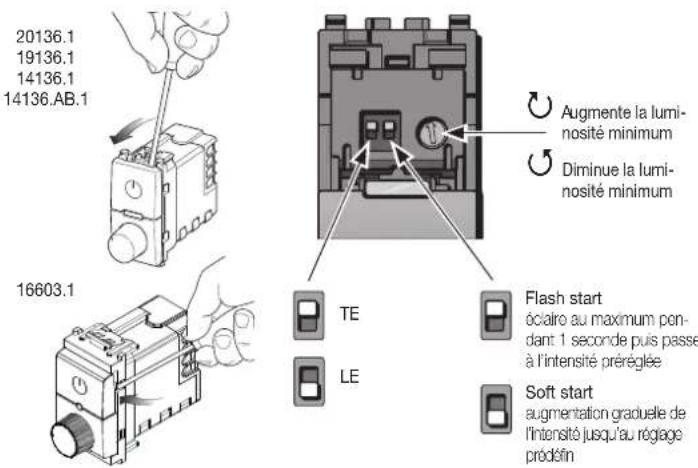

Ôter la touche supérieure et régler le dip-switch.

20136.1 19136.1 14136.1 14136.AB.1 16603.1 TE LE Augmente la luminosité minimum Diminue la luminosité minimum Flash start ociaire au maximum pendant 1 seconde puis passe à l'intensité préreglée Soft start augmentation graduelle de l'intensité jusqu'au régiage prédôfin
