14136.AB.1 - Variateur d'éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 14136.AB.1 Vimar au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Interrupteur |
| Couleur | Noir |
| Matériau | Plastique |
| Tension nominale | 230 V |
| Intensité maximale | 10 A |
| Dimensions | 80 x 80 mm |
| Installation | Encastré |
| Utilisation | Contrôle de l'éclairage |
| Maintenance | Nettoyage avec un chiffon doux, éviter les produits abrasifs |
| Sécurité | Conforme aux normes CE |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - 14136.AB.1 Vimar
Questions des utilisateurs sur 14136.AB.1 Vimar
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Variateur d'éclairage au format PDF gratuitement ! Retrouvez votre notice 14136.AB.1 - Vimar et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 14136.AB.1 de la marque Vimar.
MODE D'EMPLOI 14136.AB.1 Vimar
Variateur 230 V-50 Hz pour: lampes incandescentes 40-400 W, transformateurs Electroniques 40-300 VA, lampes CFL 10-200 W, LED lamps 3-200 W et transformateurs Electroniques à LED, commande par pouvoir incorpore ou en différents endroits par poussos NO, commande et réglage par potentiomètre rotatif, fonction MASTER pour 20137, réglage puissance minimum, localisation dans l'obscurité, gris. Pas pour envelopples Isoet.
La solution associée à la série résidentielle Plana est également disponible en version antibacterienne (art. 14136, AB.1). Le traitement antibacterien par ions d'argent (AG-) garantit l'hygiene des composants. Il prévent la formation et la prolifération des germes, des bacteries, des virus et des championigns. Pour une bonne efficacité de l'action antibacterienne, nous vous conseillons de nettoyer réquirement les composants de votre installation.
IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent être identiques. Toutles les charges commandées doivent être certifiées À INTENSITE VARIABLE par le fabricant. Verifier le type de gradation compatible sur l'emballage des lampes: LE (Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux modes de gradation et l'installateur désit celui qui permet le meilleur fonctionnement.
Gradation par coupure en début de phase LE
Gradation par coupure en fin de phase TE
CHARACTERISTIQUES
Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage par manette.
- Allumago progrissif (soft start): passagio progrissif de l'extinction à la luminosité maximaole ou préregée; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l'amorgage à froid et évité l'ébloussement.
Amorcago instantane (fash start): pour lampes fluocompactes, amilor o'amorcago dos lampes qu s'alliment mal au minimum.
Extinction progressive (soft end): passage progressif de I'eclairage a l'extinction
- Gradation par coupure en début de phase (LE): pour lampes à incandescence, lampes fluocompactes ou à LED compatibles et transformateurs électroniques de type L
- Gradation par coupure en fin de phase (TE): pour charges compatibles, notamment lampes fluorescentes, lampes à LED ou transformateurs électroniques de type C
Protection contre les courts-circuitsa l'allumage avec indicateur de fusion par temoin clignotant.
Protection thermique avec indicateur de fusion par的身影 clignotant.
- Fonction MASTER SLAVE: no pas dépasser la puissance maximaire commandée par chaque variateur, un dispositif Master peutGER jusqu'à 3 disposiffs SLAVES.
Utiliser dans des locaux socs non poussereux a une temperature comprise entre 0^ et +35^ .
- En cas d'installation de 2 variateurs dans le même bolier, les charges commandables par chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale commandable d'un seul dispositif.
Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.
RACCORDEMENTS
Commande par bouton intégré ou multipoints par boutons NO en parallele. Ne pas utiliser de bouton NO à fémon lumineux.
REMARQUE: LE BOUTON ON/OFF EST RELIE AU NEUTRE CABLE.
Pour coterir un fonctionnement correct, la longeur de chaque liaison entre le variateur MASTER et les variateurs SLAVE ou les boutons NO ne doit pas depasser 100 m.

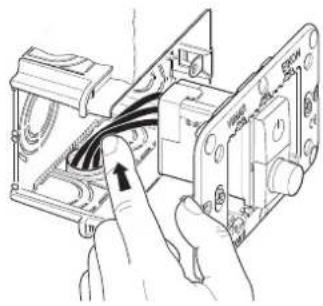

Pousser les connecteurs de liaison au fond du boitier pour qu'ils ne touchent pas le corps du variateur.
Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pouait conténir des traces de plomb.
DECLARATION SUPPLEMENTAIRE DU FABRICANT
Le tableau des charges commandées est validé également pour les applications en 220 V, 60 Hz.
DEEE - Informations pour les utilisateurs
Le symbole du caissonberra, la où il est reporté sur l'appellé ou l'embaçage, indicate que le produit en fin de veil doit être collectifs séparation des autres déchets. Au terme de la durée de vie du produit, l'utilisation sevaits sa charge de le remettre à un centre decole séparée ou bien au reventeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vertie est d'au moins 400m^2 . La collecte séparaise appropriée pour l'envoi successif d'el'appléen en fin de vie au recyclage, au trésorerie et à élimination dans la responsé duvironnement contribuant à évidier les effets négatifs sur l'environnement et sur la santé et favorisque le réérimi et/ou le recyclage des matériels dont l'appléer est compose.

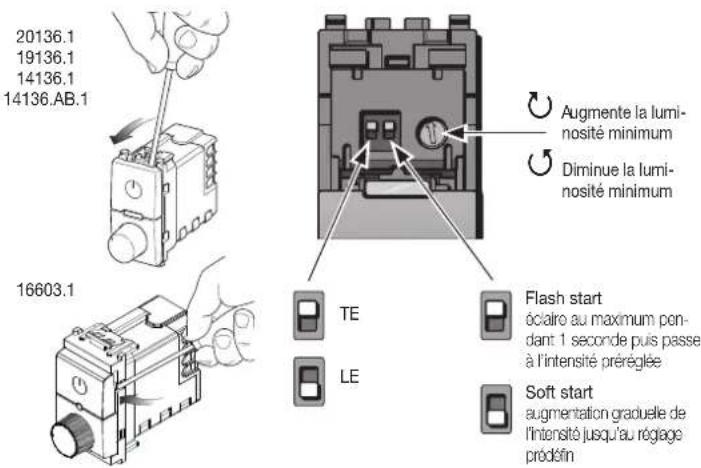

RéGLAGE
Oter la touche supérieure et regler le dip-switch.
