Alizée - Antenne TV Essentiel B - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV d'intérieur
Marque	Essentiel B
Modèle	Alizée
Gammes de fréquences	VHF : 174-230 MHz, UHF : 470-790 MHz
Amplification	Réglable de 0 à 14 dB
Rotation	360°
Polarisation	Verticale
Filtre 4G	Intégré, protège des interférences des smartphones
Alimentation	Adaptateur secteur 5V / 550 mA (modèle TBA0050500055VE)
Consommation électrique	2,75 W (sortie)
Connectique	Câble coaxial fourni, entrée pour antenne extérieure
Contenu de la boîte	1 antenne, 1 câble coaxial, 1 adaptateur secteur, 1 notice
Nettoyage et entretien	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Précautions de sécurité	Ne pas ouvrir, utiliser uniquement l'adaptateur fourni, éviter l'humidité et les sources de chaleur
Garantie	Valide à compter de la date d'achat sur présentation du ticket de caisse
Fabricant	HUIZHOU TECHLONG CO., LTD, Chine
Importateur	SOURCING & CREATION, 21 Avenue de l'Harmonie, 59650 Villeneuve d'Ascq, France

FOIRE AUX QUESTIONS - Alizée Essentiel B

Comment installer l'antenne Alizée ?

Branchez le cable coaxial à la prise d'antenne du téléviseur, puis connectez l'adaptateur secteur à l'antenne et à une prise de courant. Effectuez une recherche des chaînes sur votre téléviseur.

Comment améliorer la réception des chaînes ?

Tournez la molette d'amplification dans le sens horaire pour augmenter le gain (jusqu'à 14 dB). Placez l'antenne près d'une fenêtre, loin des appareils électriques perturbateurs (micro-ondes, sèche-cheveux). Orientez-la en fonction des antennes voisines.

Que faire si je ne capte aucune chaîne ?

Vérifiez que l'antenne est correctement branchée et que l'adaptateur secteur est alimenté. Assurez-vous que votre téléviseur est en mode TNT et effectuez une recherche automatique des chaînes. Essayez de modifier l'orientation et l'amplification.

L'antenne peut-elle capter les chaînes locales et étrangères ?

Oui, elle reçoit les chaînes gratuites de la TNT en HD, ainsi que les chaînes locales et étrangères en zone frontalière.

Comment utiliser l'entrée pour antenne extérieure ?

Si vous disposez d'une antenne extérieure, branchez-la sur l'entrée dédiée. La molette d'amplification doit être réglée sur MIN pour activer cette entrée.

Quel est le rôle du filtre 4G ?

Le filtre 4G intégré protège la réception des perturbations électromagnétiques émises par les smartphones, garantissant une meilleure qualité d'image.

Peut-on utiliser l'antenne en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Le câble d'alimentation n'est pas adapté à l'extérieur.

Comment nettoyer l'antenne Alizée ?

Débranchez l'antenne avant tout nettoyage. Utilisez un chiffon doux et sec. Évitez les produits chimiques ou l'eau.

Que faire en cas de panne ?

Ne tentez pas d'ouvrir l'appareil. Contactez le service après-vente Essentiel B. L'adaptateur secteur défectueux doit être remplacé par un modèle identique.

Comment recycler l'antenne en fin de vie ?

Ce produit relève de la réglementation DEEE. Ne le jetez pas aux ordures ménagères. Déposez-le en déchèterie ou rapportez-le chez votre distributeur.

MODE D'EMPLOI Alizée Essentiel B

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que cette antenne d'intérieur vous donnera entière satisfaction.

votre produit

Contenu de la boîte

• 1 antenne d'intérieur
- 1 cable coaxial
• 1 adaptateur secteur
• 1 notice d'utilisation

Description de votre produit

Cette antenne d'intérieur est à utiliser lorsqu'il n'y a pas de prise d'antenne murale dans la pièce, ou lors d'utilisation nomade (caravane, camping-car...).

Son rôle : elle capte et amplifie les chaînes gratuites de la TNT* en haute définition (HD) via l'antenne UHF. Certaines chaînes TV sont reçues par les antennes télescopiques VHF.

Les deux antennes télescopiques VHF sont fragiles. Déployez-les uniquement si vous souhaitez réceptionner les fréquences VHF.

Antennes télescopiques VHF

Antenne rotative UHF

* La réception des chaînes de télévision numérique terrestre (TNT) n'est possible que dans les zones couvertes.

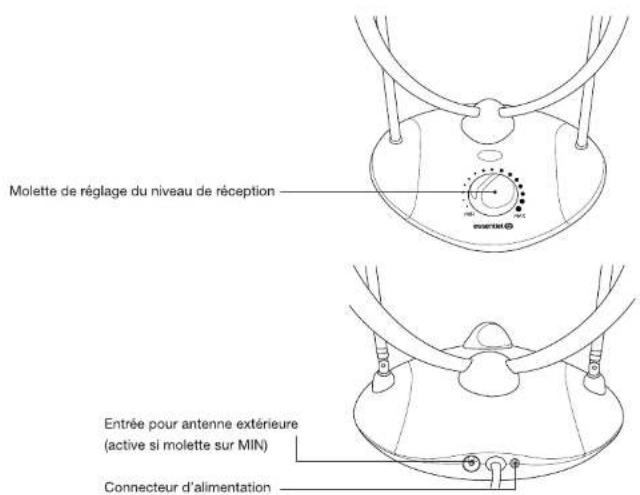

Molette de réglage du niveau de réception Entrée pour antenne extérieure (active si molette sur MIN) Connecteur d'alimentation

Conseils de réception

• Comment choisir son antenne ?

Vérifier la proximité de l'antenne relais la plus proche en vous rendant sur le site http://www.csa.fr/matnt/couverture puis estimez la distance depuis celle-ci.

- Selon la distance entre l'antenne relais et votre domicile choisissez l'antenne d'intérieur qui vous convient :

0 - 10 km 0 - 20 km 0 - 35 km

- Malgré tout, les ondes de réception n'émettent pas selon un cercle parfait. Certaines perturbations liées à l'environnement de votre résidence peuvent interférer (un immeuble devant votre domicile ou si votre maison se trouve en contre-bas).

- Pour obtenir une réception optimale, placez l'antenne d'intérieur le plus loin possible des appareils à forte consommation électrique susceptibles de brouiller la réception tels que four à micro-ondes, sèche-cheveux... Et placez-la, si possible, près d'une fenêtre.

- Enfin l'orientation des antennes extérieures de votre voisinage sera souvent un bon indicateur sur l'orientation à donner à votre antenne.

Caractéristiques techniques

- Antenne rotative à 360°

- Contrôle de l'amplification : de 0 à 14 dB

- Réception des chaînes gratuites de la TNT en haute définition (HD)

- Réception des chaînes locales et étrangères en zone frontalière

- Polarisation verticale

• Compatibilité : - VHF : 174 à 230 Mhz

UHF : 470 à 790 Mhz

- Filtre 4G de réjection inclus qui protège des perturbations liées à l'utilisation de smartphones

• Bouton d'amplification lumineux

• Se relie au téléviseur et se branche sur secteur

• Alimentation par l'adaptateur secteur : Modèle : TBA0050500055VE

Entrée : 100-240V - 50/60 Hz 0,15A

Sortie : 5V = 550mA

branchements

1. Raccordez le câble de l'antenne à la prise d'antenne du téléviseur à l'aide du câble coaxial comme indiqué sur le schéma ci-contre.
2. Branchez l'extrémité de l'adaptateur secteur au connecteur d'alimentation situé au dos de l'antenne (cf. schéma dans Description de l'appareil), puis branchez l'adaptateur secteur à une prise de courant.
3. Si aucune chaîne n'est paramétrée sur votre téléviseur, réglez les chaînes de télévision en suivant les instructions de la notice d'utilisation de votre téléviseur.
4. La qualité de réception de l'image peut être améliorée à l'aide de la molette du niveau de réception. Tournez la molette dans le sens horaire pour augmenter le niveau de réception ou dans le sens anti-horaire pour le diminuer.

Afin d'obtenir une réception optimale, placez l'antenne d'intérieur le plus loin possible des appareils à forte consommation électrique susceptibles de brouiller la réception tels que four à micro-ondes, sèche-cheveux, etc. et placez-la, si possible, près d'une fenêtre.

consignes d'usage

AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS, VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS SE RAPPORTANT À LA SÉCURITÉ ET LES CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.

ATTENTION RESQUE DE CHOC ELECTRIQUE NE PAS OUYRIR

ATTENTION : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'OUVREZ PAS L'APPAREIL

Aucune pièce de cet appareil ne peut être réparée ou remplacée par l'utilisateur. Confiez les réparations et l'entretien exclusivement a un personnel qualifié. Tout démontage de l'appareil entraînera l'annulation de la garantie.

Le symbole de l'éclair dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence, dans le boîtier de l'appareil, d'une tension

élevée, non isolée, dont l'amplitude pourrait être suffisante pour constituer un risque de décharge électrique sur les personnes.

Le point d'exclamation inscrit dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence de

consignes de sécurité importantes de fonctionnement ou de maintenance (entretien courant) dans la notice accompagnant l'appareil.

• Vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique.
  • N'utilisez pas l'appareil :

• si l'adaptateur ou le câble sont endommagés,

• en cas de mauvais fonctionnement,

• si l'appareil a été endommagé de quelque façon que ce soit.

• Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter

• Utilisez uniquement l'adaptateur secteur fourni avec cet appareil.
• Branchez l'adaptateur secteur sur une prise secteur facilement accessible.
• Veillez à ce que le cordon d'alimentation ne puisse être écrasé ou coincé.
• Le câble d'alimentation fourni avec l'appareil est uniquement destiné à une utilisation en intérieur.
• N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
• Ne placez pas de sources de flamme nues (une bougie allumée, par exemple) sur l'appareil ou à proximité de celui-ci.
• N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide.
• Veillez à ne pas éclabousser ou renverser un liquide sur l'appareil et à ne pas placer d'objet contenant un liquide (un vase, par exemple) sur l'appareil
• N'installez pas cet appareil dans un espace restreint comme une bibliothèque, derrière des rideaux etc. afin de permettre une ventilation suffisante.

• Débranchez cet appareil pendant les orages ou au cours des longues périodes de non-utilisation afin d'éviter de l'endommager.

• L'appareil doit être éteint avant de retirer le cordon d'alimentation de la prise secteur.

• Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation mais en saisissant l'adaptateur secteur.
• Ne laissez pas les enfants utiliser l'appareil sans surveillance.
  • Débranchez l'appareil avant tout nettoyage.

Nettoyez-le uniquement à l'aide d'un chiffon doux et sec et évitez l'usage d'aérosols.

• Utilisez cet appareil uniquement dans des climats modérés. Évitez les climats tropicaux et particulièrement humides.
• Prévoir un emplacement d'installation accessible.

nettoyage et entretien

• Pour nettoyer votre antenne, utilisez un chiffon sec et doux
- Assurez-vous que l'antenne d'intérieur est débranchée avant de la nettoyer.
- Ne nettoyez pas l'appareil lorsque celui-ci est branché à une prise secteur.
- L'antenne est sous tension dès qu'elle est raccordée à une prise secteur. Il faut débrancher la fiche de la prise secteur pour mettre l'antenne hors tension.

FR

Information publiée	Valeur et précision	Unité
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	HUIZHOU TECHLONG CO., LTD Adress: No.4 South 1st Street, Xinle Avenue, Xinle Industrial Zone, Ma'an Town, Huizhou City, Guangdong Province P.R. China	-
Référence du modèle	TBA0050500055VE	-
Tension d'entrée	AC 100-240	V -
Fréquence du CA d'entrée	50/60	Hz
Tension de sortie	5	V ---
Courant de sortie	0.55	A
Puissance de sortie	2.75	W
Rendement moyen en mode actif	≥ 68.96	%
Rendement à faible charge (10 %)	65.50	%
Consommation électrique hors charge	≤ 0.1	W

EN

déclaration UE de conformité simplifiée

Le soussigné, Sourcing & Création, déclare que l'équipement radioélectrique du type Antenne d'intérieur Essantiel b Alizée est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.essentielb.fr/content/bfr/essentielb/assistance.htm.

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaison.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essentiel

Service Relation Clients

Avenue de la Motte

CS 80137

59811 Lesquin cedex

Art. 8004990

Ref. Alizée

Fabriqué en R.P.C.

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq

Faites un geste

eco-citoyen. Recyclez

ce produit en fin de vie.
