Melina - Antenne TV Essentiel B - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV d'intérieur
Marque	Essentiel B
Modèle	Melina
Réception	Chaînes TNT gratuites (HD et SD), chaînes locales et étrangères en zone frontalière
Bandes de fréquence	VHF : 174-230 MHz, UHF : 470-790 MHz
Filtre 4G	Intégré pour protéger des perturbations des smartphones
Alimentation	Par adaptateur secteur (5V 0.5A) ou via port USB du téléviseur/ordinateur
Tension d'entrée adaptateur	AC 100-240 V ~ 50/60 Hz
Tension de sortie adaptateur	5 V === 0,55 A
Amplification	Activable/désactivable par interrupteur
Polarisation	Horizontale et verticale
Accessoires inclus	1 antenne, 1 câble coaxial, 1 adaptateur secteur, 1 sac de protection en tissu, 1 notice d'utilisation
Entretien	Nettoyer avec un chiffon doux et sec, débrancher avant nettoyage
Sécurité	Ne pas utiliser si câble ou adaptateur endommagé, ne pas exposer à l'eau ou à l'humidité
Réparabilité	Aucune pièce réparable par l'utilisateur, confier au personnel qualifié
Garantie	2 ans à compter de la date d'achat
Fabricant	HUIZHOU TECHLONG CO., LTD, Guangdong, Chine
Conformité	Directive 2014/53/UE

FOIRE AUX QUESTIONS - Melina Essentiel B

Comment alimenter l'antenne Melina ?

Vous avez trois options : utiliser l'adaptateur secteur fourni (brancher sur secteur), alimenter via le port USB du téléviseur ou du récepteur TNT en mode actif, ou via le câble USB fourni directement depuis un téléviseur ou ordinateur.

Où placer l'antenne pour une meilleure réception ?

Placez l'antenne près d'une fenêtre, loin des appareils électriques puissants (micro-ondes, sèche-cheveux). Orientez-la dans la même direction que les antennes extérieures de vos voisins.

Pourquoi mon antenne ne capte-t-elle aucune chaîne ?

Vérifiez que l'amplification est activée (interrupteur sur ON) et que l'antenne est correctement branchée au téléviseur. Assurez-vous que vous êtes dans une zone couverte par la TNT (consultez le site CSA). Lancez une recherche automatique des chaînes sur votre téléviseur.

Puis-je utiliser cette antenne avec un téléviseur qui n'a pas de port USB ?

Oui, utilisez l'adaptateur secteur fourni. Branchez l'antenne au téléviseur via le câble coaxial, puis branchez l'adaptateur secteur sur l'antenne et sur une prise de courant.

Que faire si la réception est mauvaise ?

Essayez de déplacer l'antenne, notamment près d'une fenêtre. Éloignez-la des sources d'interférences. Activez l'amplification si ce n'est pas déjà fait. Vérifiez que le filtre 4G n'est pas obstrué.

Comment nettoyer l'antenne Melina ?

Débranchez l'antenne avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'aérosols.

L'antenne est-elle compatible avec la réception 4G ?

Oui, elle est équipée d'un filtre 4G qui protège contre les perturbations des réseaux mobiles.

Puis-je utiliser l'antenne en camping-car ?

Oui, l'antenne est conçue pour un usage nomade. Elle peut être alimentée par l'adaptateur secteur ou par USB (par exemple sur un ordinateur portable). Placez-la près d'une fenêtre du camping-car.

Que couvre la garantie de 2 ans ?

La garantie couvre les défauts de fabrication. Elle ne couvre pas les dommages liés à une mauvaise installation, une utilisation incorrecte ou l'usure normale. Conservez votre ticket de caisse.

Comment contacter le service client Essentiel B ?

Vous pouvez écrire au Service Relation Clients : Avenue de la Motte, CS 80137, 59811 Lesquin cedex, France. Pour la déclaration UE de conformité, consultez le site essentielb.fr.

MODE D'EMPLOI Melina Essentiel B

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que cette antenne d'intérieur vous donnera entière satisfaction.

votre produit

Contenu de la boîte

• 1 antenne

- 1 câble coaxial

• 1 adaptateur secteur

• 1 sac de protection en tissu

• 1 notice d'utilisation

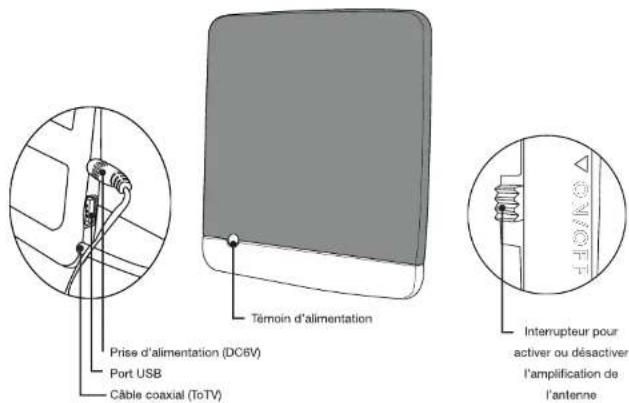

Description de votre produit

Cette antenne d'intérieur est à utiliser lorsqu'il n'y a pas de prise d'antenne murale dans la pièce, ou lors d'utilisation nomade (caravane, camping-car...).

Son rôle : elle capte et amplifie les chaînes de la TNT* : signaux analogiques et numériques.

Prise d'alimentation (DC6V) Port USB Câble coaxial (ToTV) Témoin d'alimentation Interrupteur pour activer ou désactiver l'amplification de l'antenne

* La réception des chaînes de télévision numérique terrestre (TNT) n'est possible que dans les zones couvertes.

Conseils de réception

• Comment choisir son antenne ?

Vérifier la proximité de l'antenne relais la plus proche en vous rendant sur le site http://www.csa.fr/matnt/couverture puis estimez la distance depuis celle-ci, Selon la distance entre l'antenne relais et votre domicile choisissez l'antenne d'intérieur qui vous convient :

0 - 10 km 0 - 20 km 0 - 35 km

• Malgré tout, les ondes de réception n'émettent pas selon un cercle parfait. Certaines perturbations liées à l'environnement de votre résidence peuvent interférer (un immeuble devant votre domicile ou si votre maison se trouve en contre-bas).
• Pour obtenir une réception optimale, placez l'antenne d'intérieur le plus loin possible des appareils à forte consommation électrique susceptibles de brouiller la réception tels que four à micro-ondes, sèche-cheveux... Et placez-la, si possible, près d'une fenêtre.
• Enfin l'orientation des antennes extérieures de votre voisinage sera souvent un bon indicateur sur l'orientation à donner à votre antenne.

Caractéristiques techniques

• Réception des chaînes gratuites de la TNT en haute définition (HD) et en définition standard (SD)
  • Réception des chaînes locales et étrangères en zone frontalière
  • Polarisation horizontale et verticale
  • Compatibilité : - VHF : 174 à 230 Mhz
• UHF : 470 à 790 Mhz
• Filtre 4G de réjection inclus qui protège des perturbations liées à l'utilisation de smartphones
  • Se relie au téléviseur
  • Alimentation secteur ou via le port USB
• Alimentation par l'adaptateur secteur : Modèle : TBA0050500055VE

Entrée : 100-240V \~ 50/60 Hz 0,15A

Sortie : 5V === 0,5A

Fixation de l'antenne

Fixation à plat

Fixation sur pied

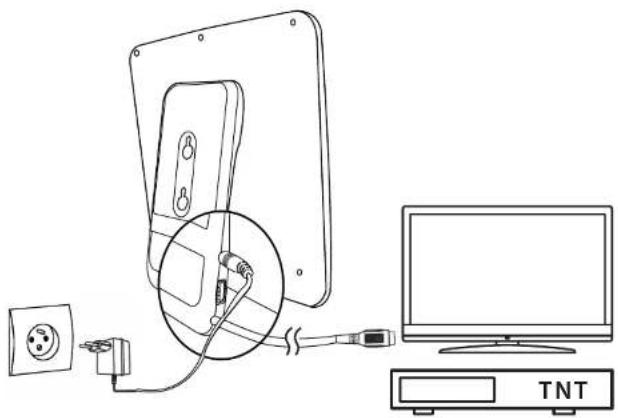

Option 1 : Alimentation de l'antenne par l'adaptateur secteur fourni en mode passif (SANS alimentation du téléviseur ou d'un récepteur TNT)

1. Raccordez le câble de l'antenne (To TV) à la prise d'antenne du téléviseur à l'aide du câble comme indiqué sur le schéma ci-dessous :

1. Branchez l'extrémité de l'adaptateur secteur au connecteur d'alimentation situé au dos de l'antenne (cf. schéma dans Description de l'appareil), puis branchez l'adaptateur secteur à une prise de courant.
2. Activez, si nécessaire, l'amplification de l'antenne en plaçant l'interrupteur (cf. schéma dans Description de l'appareil) en position ON.
3. Si aucune chaîne n'est paramétrée sur votre téléviseur, réglez les chaînes de télévision en suivant les instructions du mode d'emploi de votre téléviseur.

Option 2 : Alimentation de l'antenne via un téléviseur ou un récepteur TNT en mode actif

1. Raccordez le câble de l'antenne à la prise d'antenne de votre téléviseur ou de votre récepteur TNT.

1. Paramétrez votre téléviseur ou votre récepteur TNT de manière à activer la sortie télé-alimentation (Consultez la notice d'utilisation de votre appareil).

Afin d'obtenir une réception optimale, placez l'antenne d'intérieur le plus loin possible des appareils à forte consommation électrique susceptibles de brouiller la réception teis que four à micro-ondes, sèche-cheveux, etc. et placez-la, si possible, près d'une fenêtre.

essentel

branchements

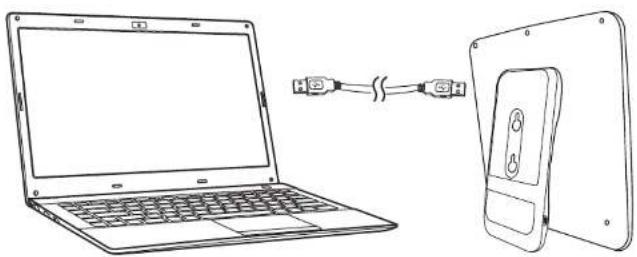

Option 3 : Alimentation de l'antenne via le câble USB fourni

1. Raccordez le câble de l'antenne à la prise d'antenne de votre téléviseur ou de la carte d'acquisition TV de votre ordinateur.
2. Branchez la prise USB à votre antenne puis la prise USB de votre téléviseur ou de votre ordinateur.

Aucune pièce de cet appareil ne peut être réparée ou remplacée par l'utilisateur. Confiez les réparations et l'entretien exclusivement a un personnel qualifié. Tout démontage de l'appareil entraînera l'annulation de la garantie.

Le symbole de l'éclair dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence, dans le boîtier de l'appueil, d'une tension

élevée, non isolée, dont l'amplitude pourrait être suffisante pour constituer un risque de décharge électrique sur les personnes.

Le point d'exclamation inscrit dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence de

consignes de sécurité importantes de fonctionnement ou de maintenance (entretien courant) dans la notice accompagnant l'appareil.

• Vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique.
  • N'utilisez pas l'appareil :

• si l'adaptateur ou le câble sont endommagés,

• en cas de mauvais fonctionnement,

• si l'appareil a été endommagé de quelque façon que ce soit.

• Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• Utilisez uniquement l'adaptateur secteur fourni avec cet appareil.
• Branchez l'adaptateur secteur sur une prise secteur facilement accessible.
• Veillez à ce que le cordon d'alimentation ne puisse être écrasé ou coincé.
• Le câble d'alimentation fourni avec l'appareil est uniquement destiné à une utilisation en intérieur.
• N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
• Ne placez pas de sources de flamme nues (une bougie allumée, par exemple) sur l'appareil ou à proximité de celui-ci.
• N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide.
• Veillez à ne pas éclabousser ou renverser un liquide sur l'appareil et à ne pas placer d'objet contenant un liquide (un vase, par exemple) sur l'appareil
• N'installez pas cet appareil dans un espace restreint comme une bibliothèque, derrière des rideaux etc. afin de permettre une ventilation suffisante.
• Débranchez cet appareil pendant les orages ou au cours des longues périodes de non-utilisation afin d'éviter de l'endommager.

essentel

consignes d'usage

- L'appareil doit être éteint avant de retirer le cordon d'alimentation de la prise secteur.

- Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation mais en saisissant l'adaptateur secteur.

- Ne laissez pas les enfants utiliser l'appareil sans surveillance.

• Débranchez l'appareil avant tout nettoyage.

nettoyage et entretien

• Pour nettoyer votre antenne, utilisez un chiffon sec et doux
- Assurez-vous que l'antenne d'intérieur est débranchée avant de la nettoyer.
- Ne nettoyez pas l'appareil lorsque celui-ci est branché à une prise secteur.
- L'antenne est sous tension dès qu'elle est raccordée à une prise secteur. Il faut débrancher la fiche de la prise secteur pour mettre l'antenne hors tension.

Nettoyez-le uniquement à l'aide d'un chiffon doux et sec et évitez l'usage d'aérosols.

• Utilisez cet appareil uniquement dans des climats modérés. Évitez les climats tropicaux et particulièrement humides.
• Prévoir un emplacement d'installation accessible.

FR

Information publiée	Valeur et précision	Unité
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	HUIZHOU TECHLONG CO., LTD Adress: No.4 South 1st Street, Xinle Avenue, Xinle Industrial Zone, Ma'an Town, Huizhou City, Guangdong Province P.R. China	-
Référence du modèle	TBA0050500055VE	-
Tension d'entrée	AC 100-240	V -
Fréquence du CA d'entrée	50/60	Hz
Tension de sortie	5	V ===
Courant de sortie	0,55	A
Puissance de sortie	2,75	W
Rendement moyen en mode actif	≥ 68.96	%
Rendement à faible charge (10 %)	65.50	%
Consommation électrique hors charge	≤ 0.1	W

EN

déclaration UE de conformité simplifiée

Le soussigné, Sourcing & Création, déclare que l'équipement radioélectrique du type Antenne d'intérieur Essentiel b Mélina est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.essentielb.fr/content/bfr/essentielb/assistance.htm.

Toutes les informations, closins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrôle pour.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

GARANTIE 2 ans GARANTIE

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essentiel

Service Relation Clients

Avenue de la Motte

CS 80137

59811 Lesquin cedex

Art. 8004992

Ref. Mélina

Fabriqué en R.P.C.

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq

Faites un geste eco-citoyen. Recyclez

ce produit en fin de vie.
