Ant-400 - Antenne TV Essentiel B - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Essentiel B
Modèle	Ant-400
Réception	TNT Full HD et SD, chaînes locales et étrangères en zone frontalière
Bandes de fréquences	UHF 470-790 MHz
Polarisation	Horizontale et verticale
Filtre 4G	Oui, intégré
Amplificateur externe	Oui, inclus (alimentation 5V/30mA)
Alimentation	Secteur via adaptateur 5V/0.55A ou TV (5V/30mA)
Longueur de câble coaxial	Environ 1,5 m
Dimensions (approx.)	20 x 10 x 2 cm
Poids (approx.)	200 g
Atteinte de la réception	Jusqu'à 35 km de l'émetteur
Utilisation	Intérieur, nomade (caravane, camping-car)
Entretien	Chiffon doux et sec, débrancher avant
Sécurité	Débrancher lors d'orages, ne pas ouvrir, ne pas exposer à l'humidité
Pièces détachées	Non disponibles séparément
Réparabilité	Aucune pièce réparable par l'utilisateur
Garantie	2 ans (hors mauvaise installation ou usure normale)
Normes	Directive 2014/53/UE

FOIRE AUX QUESTIONS - Ant-400 Essentiel B

Comment connecter l'antenne Ant-400 à ma télévision ?

Branchez le câble coaxial de l'antenne à l'amplificateur externe, puis reliez ce dernier à la prise RF de votre téléviseur. Si votre TV possède un tuner TNT intégré, vous pouvez aussi brancher directement l'antenne sans amplificateur.

Faut-il utiliser l'amplificateur fourni ?

Pour une réception optimale, il est recommandé d'utiliser l'amplificateur. Si vous perdez des chaînes, essayez sans amplificateur.

Quelle est la portée maximale de cette antenne ?

L'antenne peut capter les signaux jusqu'à environ 35 km de l'émetteur, selon les obstacles (immeubles, relief). Consultez le site du CSA pour connaître la distance par rapport à votre domicile.

Puissé-je utiliser l'antenne Ant-400 en camping-car ?

Oui, l'antenne est conçue pour un usage nomade. Veillez à l'alimenter via l'adaptateur secteur ou par le tuner de votre téléviseur.

L'antenne capte-t-elle les chaînes locales ?

Oui, elle reçoit les chaînes locales et étrangères en zone frontalière, ainsi que toutes les chaînes gratuites de la TNT.

Que faire si je ne reçois pas toutes les chaînes ?

Essayez de placer l'antenne près d'une fenêtre, orientez-la comme les antennes extérieures voisines, éloignez-la des appareils électriques (micro-ondes, sèche-cheveux) et testez avec ou sans amplificateur.

Comment nettoyer l'antenne Ant-400 ?

Débranchez l'antenne, puis nettoyez-la avec un chiffon doux et sec. N'utilisez ni eau ni produit chimique.

L'antenne est-elle protégée contre les interférences 4G ?

Oui, elle intègre un filtre 4G qui réduit les perturbations provoquées par les smartphones et réseaux mobiles.

Puis-je installer l'antenne à l'extérieur ?

Non, elle est conçue exclusivement pour une utilisation en intérieur. Ne l'exposez pas à la pluie ou à l'humidité.

Que faire en cas d'orage ?

Débranchez l'antenne de la prise secteur pour éviter tout dommage dû à la foudre.

MODE D'EMPLOI Ant-400 Essentiel B

FR. Notice d'utilisation

Pour vous aider à bien vivre votre achat

EN. Instruction manual

• 1 antenne
  • 1 adaptateur secteur
  • 1 notice d'utilisation

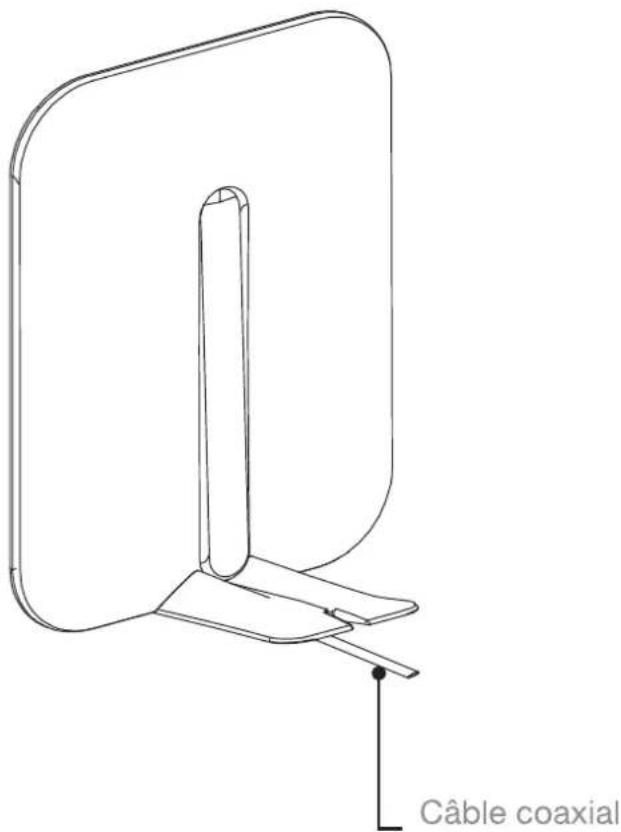

Description de votre produit

Cette antenne d'intérieur est à utiliser lorsqu'il n'y a pas de prise d'antenne murale dans la pièce, ou lors d'utilisation nomade (caravane, camping-car...).

Son rôle : elle capte et amplifie les chaînes de la TNT* : signaux analogiques et numériques.

* La réception des chaînes de télévision numérique terrestre (TNT) n'est possible que dans les zones couvertes.

Conseils de réception

• Comment choisir son antenne ?

Vérifier la proximité de l'antenne relais la plus proche en vous rendant sur le site http://www.csa.fr/matnt/couverture puis estimez la distance depuis celle-ci. Selon la distance entre l'antenne relais et votre domicile choisissez l'antenne d'intérieur qui vous convient :

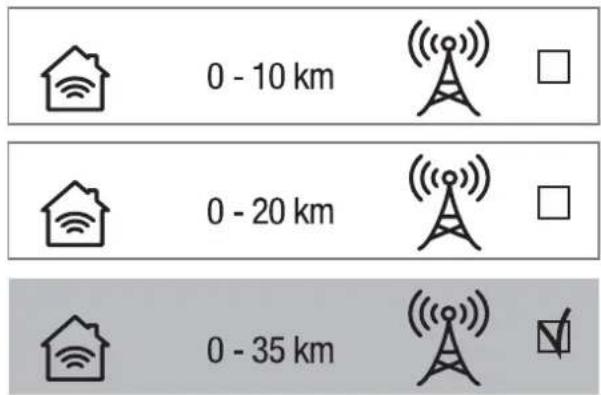

0 - 10 km 0 - 20 km 0 - 35 km

• Malgré tout, les ondes de réception n'émettent pas selon un cercle parfait. Certaines perturbations liées à l'environnement de votre résidence peuvent interférer (un immeuble devant votre domicile ou si votre maison se trouve en contre-bas).
• Pour obtenir une réception optimale, placez l'antenne d'intérieur le plus loin possible des appareils à forte consommation électrique susceptibles de brouiller la réception tels que four à micro-ondes, sèche-cheveux... Et placez-la, si possible, près d'une fenêtre.
• Enfin l'orientation des antennes extérieures de votre voisinage sera souvent un bon indicateur sur l'orientation à donner à votre antenne.

Caractéristiques Techniques

• Réception des chaînes gratuites de la TNT en Full HD et en définition standard (SD)
• Réception des chaînes locales et étrangères en zone frontalière
  • Polarisation horizontale et verticale
  • Compatibilité UHF : 470 à 790 Mhz
• Filtre 4G inclus qui protège des perturbations liées aux smartphones
  • Alimentation secteur

utilisation

1. Pour les zones présentant une réception difficile des signaux (avec amplificateur) :

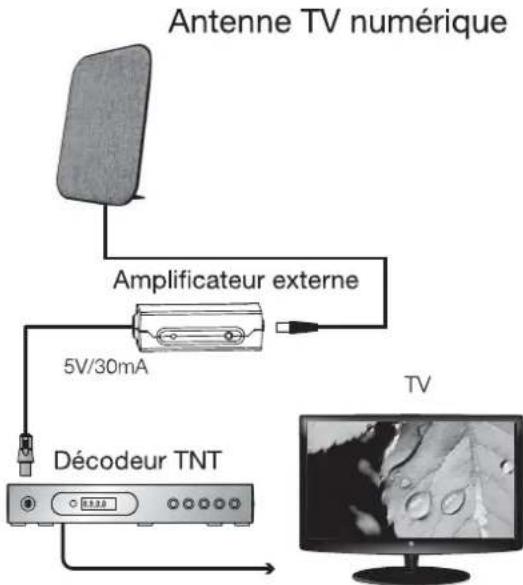

Alimentation via un récepteur numérique (signaux numériques) :

Branchez le câble coaxial de l'antenne à la prise jack ANT de l'amplificateur externe, puis branchez le câble coaxial de l'amplificateur à la prise jack ANT de votre récepteur numérique, cela permettra d'obtenir une alimentation de 5 V/30 mA depuis le récepteur numérique.

Antenne TV numérique

Antenne TV numérique Amplificateur externe 5V/30mA Décodeur TNT TV

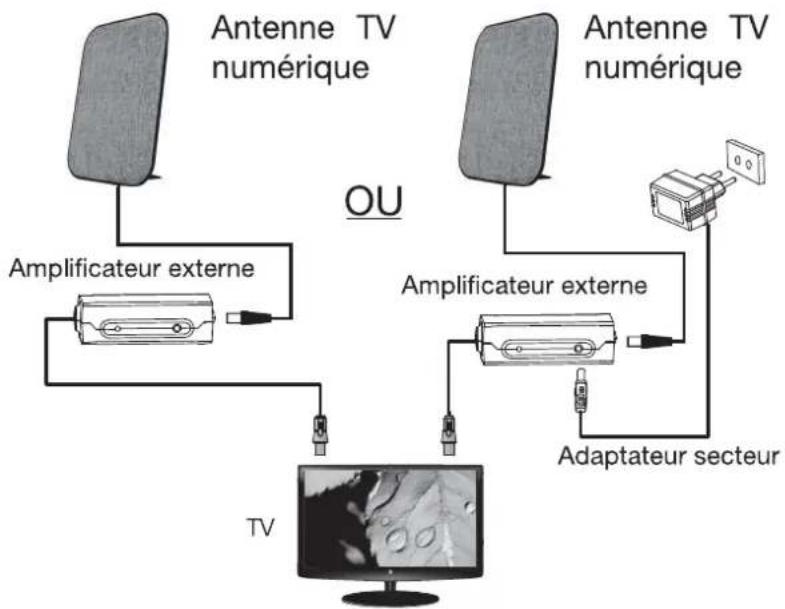

Alimentation via l'adaptateur secteur :

Avec récepteur numérique (signaux numériques) :

Branchez le câble coaxial de l'antenne à la prise jack ANT de l'amplificateur externe, puis branchez le câble coaxial de l'amplificateur à la prise jack ANT de votre récepteur numérique. Branchez la fiche CC de l'adaptateur de courant à la prise jack CC de l'amplificateur externe, et la fiche d'alimentation, à la prise électrique.


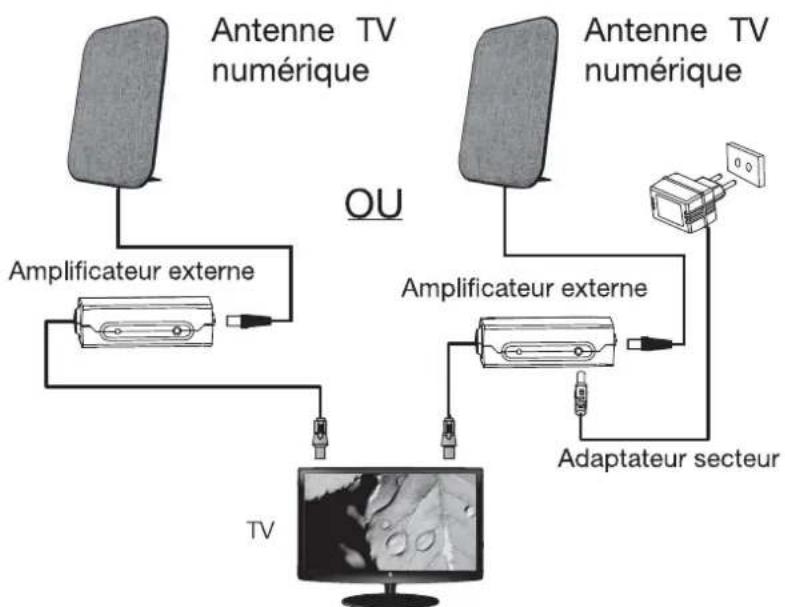

Connexion directe à la télévision :

Pour les télévisions équipées d'un tuner intégré (signaux numériques) :

1. Alimentation via le tuner intégré.

2. Alimentation via l'adaptateur secteur.

1 : Branchez le câble coaxial de l'antenne à l'amplificateur externe, puis branchez le câble coaxial de l'amplificateur à la prise jack RF de votre TV.
2 : Branchez le câble coaxial de l'antenne à la prise jack ANT de l'amplificateur externe, puis branchez le câble coaxial de l'amplificateur à la prise jack RF de votre TV. Branchez la fiche CC de l'adaptateur de courant à la prise jack CC de l'amplificateur externe, et la fiche d'alimentation, à la prise électrique.

2. Pour les zones présentant une bonne réception des signaux (sans amplificateur):

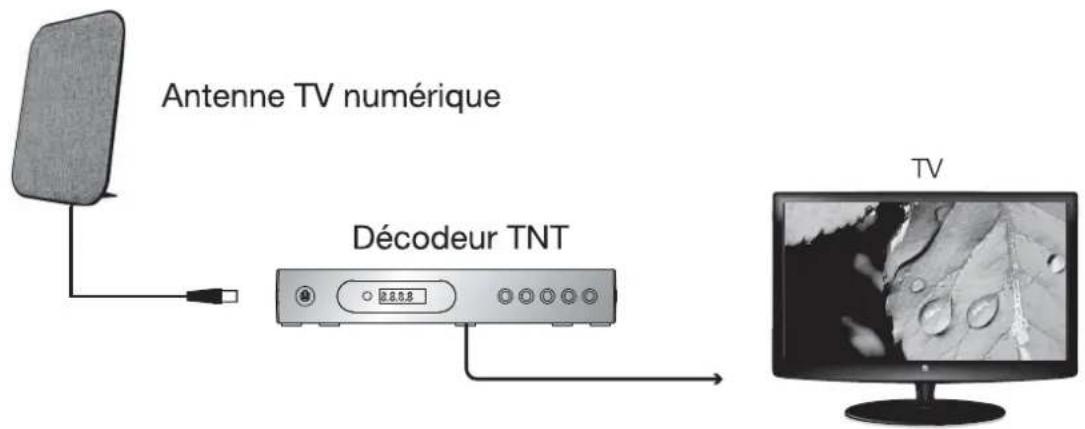

Connexion au récepteur numérique :

Branchez le câble coaxial de l'antenne à la prise jack ANT de votre récepteur numérique.

Antenne TV numérique Décodeur TNT TV

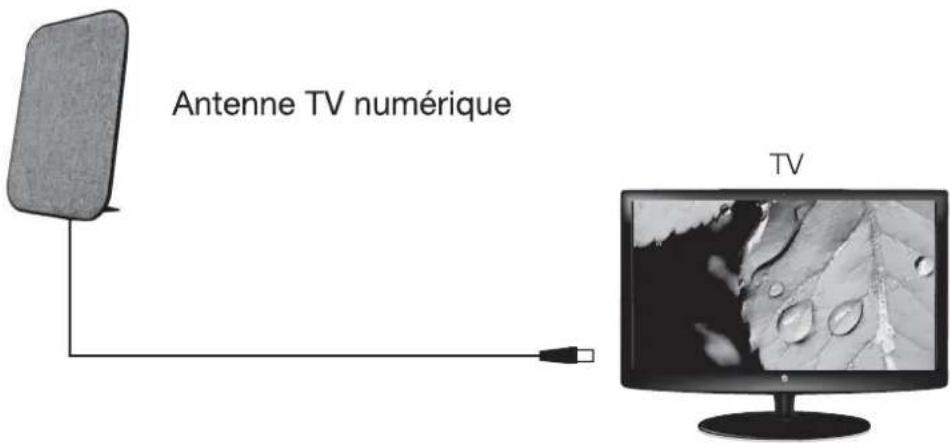

Connexion à la télévision :

Branchez le câble coaxial de l'antenne à la prise jack RF de votre TV.

Antenne TV numérique TV

REMARQUE

Vous pouvez utiliser l'antenne avec ou sans son amplificateur, selon la connexion qui vous offre le meilleur signal. Dans la plupart des cas, l'utilisation de l'amplificateur fournit la meilleure performance, c'est pourquoi nous vous recommandons de l'essayer en premier lieu. Si vous remarquez que vous avez perdu des chaînes que vous recevez habituellement, essayez la connexion sans l'amplificateur.

consignes d'usage

AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS, VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS SE RAPPORTANT À LA SÉCURITÉ ET LES CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.

ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'OUVREZ PAS L'APPAREIL

Aucune pièce de cet appareil ne peut être réparée ou remplacée par l'utilisateur. Confiez les réparations et l'entretien exclusivement a un personnel qualifié. Tout démontage de l'appareil entraînera l'annulation de la garantie.

Le symbole de l'éclair dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence, dans le boîtier de l'appareil, d'une tension élevée, non isolée, dont l'amplitude pourrait être suffisante pour constituer un risque de décharge électrique sur les personnes.

Le point d'exclamation inscrit dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence de consignes de sécurité importantes de fonctionnement ou de maintenance (entretien courant) dans la notice accompagnant l'appareil.

- Vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique.

• N'utilisez pas l'appareil :

1. si l'adaptateur ou le câble sont endommagés,

2. en cas de mauvais fonctionnement,

3. si l'appareil a été endommagé de quelque façon que ce soit.

- Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Utilisez uniquement l'adaptateur secteur fourni avec cet appareil.

- Branchez l'adaptateur secteur sur une prise secteur facilement accessible.

- Veillez à ce que le cordon d'alimentation ne puisse être écrasé ou coincé.

- Le câble d'alimentation fourni avec l'appareil est uniquement destiné à une utilisation en intérieur.

- N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.

- Ne placez pas de sources de flamme nues (une bougie allumée, par exemple) sur l'appareil ou à proximité de celui-ci.

- N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide.

- Veillez à ne pas éclabousser ou renverser un liquide sur l'appareil et à ne pas placer d'objet contenant un liquide (un vase, par exemple) sur l'appareil

- N'installez pas cet appareil dans un espace restreint comme une bibliothèque, derrière des rideaux etc. afin de permettre une ventilation suffisante.

- Débranchez cet appareil pendant les orages ou au cours des longues périodes de non-utilisation afin d'éviter de l'endommager.

• L'appareil doit être éteint avant de retirer le cordon d'alimentation de la prise secteur.
- Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation mais en saisissant l'adaptateur secteur.
- Ne laissez pas les enfants utiliser l'appareil sans surveillance.
- Débranchez l'appareil avant tout nettoyage. Nettoyez-le uniquement à l'aide d'un chiffon doux et sec et évitez l'usage d'aérosols.

• Utilisez cet appareil uniquement dans des climats modérés. Évitez les climats tropicaux et particulièrement humides.
• Prévoir un emplacement d'installation accessible.

nettoyage et entretien

• Pour nettoyer votre antenne, utilisez un chiffon sec et doux
• Assurez-vous que l'antenne d'intérieur est débranchée avant de la nettoyer.
• Ne nettoyez pas l'appareil lorsque celui-ci est branché à une prise secteur.
• L'antenne est sous tension dès qu'elle est raccordée à une prise secteur. Il faut débrancher la fiche de la prise secteur pour mettre l'antenne hors tension.

your product

Box contents

Informations relatives à l'adaptateur :

FR

Information publiée	Valeur et précision	Unité
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	Name:BRIGHTPOWEROptoelectronic Technology Co.,Ltd.Adress: Yinyong IndustrialZone,Jinma Road, Hengli Town,DONG GUAN CITY, GuangdongProvince 523460, P.R. CHINA	-
Référence du modèle	SW0500550-A02	-
Tension d'entrée	AC 100-240	V
Fréquence d'entrée CA	50/60	Hz
Tension de sortie	5.0	V
Courant de sortie	0.55	A
Puissance de sortie	2.75	W
Rendement moyen en mode actif	72.07	%
Rendement à faible charge (10 %)	60.27%	%
Consommation électrique hors charge	0.057	W

EN

déclaration UE de conformité simplifiée

Le soussigné, Sourcing & Création, déclare que l'équipement radioélectrique du type Antenne d'intérieur Essentiel b Mélina est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.essentielb.fr/content/bfr/essentielb/assistance.htm.

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Antenne d'intérieur Indoor antenna Binnenantenne Innenantenne Antena de interior

FR. Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et boniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont misre disposition par les collectivités locales (déchetterie) et les distributeurs. En orientant votre appareil de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute séquence néfaste pour votre santé.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure normale du produit.

Laboratory tested

Faites un geste écocitoyen. Recyclez ce produit en fin de vie.
