Prestige Facet II 14F - Enceinte audio ELIPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne 2 ½ voies Bass-reflex
Marque	Elipson
Modèle	Prestige Facet II 14F
Puissance nominale (RMS)	150 W
Amplification recommandée	40 à 200 W
Haut-parleurs	Tweeter 25 mm, grave-médium 170 mm, grave 170 mm
Réponse en fréquence	38 Hz – 25 kHz (±3 dB)
Sensibilité	92 dB/1W/1m
Impédance	6 Ohms
Dimensions (sans socle)	L207 x H990 x P302 mm
Dimensions (avec socle)	L258 x H1011 x P325 mm
Poids (sans socle)	19 kg
Poids (avec socle)	20,5 kg
Couleurs disponibles	Noir, blanc, noir/noyer
Accessoires fournis	Grille aimantée amovible, socle amovible avec vis, 4 pointes de découplage, 4 patins en caoutchouc
Options de câblage	Mono-câblage, bi-câblage et bi-amplification
Entretien et nettoyage	Chiffon doux, savon doux pour les taches ; nettoyant pour vitres pour la façade laquée
Consignes de sécurité	Ne pas ouvrir le boîtier, éviter les sources de chaleur, débrancher avant nettoyage
Garantie	2 ans à compter de la date d'achat
Fabricant	Elipson

FOIRE AUX QUESTIONS - Prestige Facet II 14F ELIPSON

Comment placer les enceintes Prestige Facet II 14F pour une écoute stéréo optimale ?

Placez les enceintes de façon symétrique face à votre position d'écoute, formant un triangle équilatéral. Évitez les angles, ajustez l'écartement et l'éloignement du mur arrière par pas de 10 cm. Orientez-les progressivement vers le centre de la zone d'écoute.

Quelle est la puissance d'amplification recommandée pour ces enceintes ?

L'amplification recommandée est de 40 à 200 W. Utilisez un amplificateur Hi-Fi ou Home-Cinéma adapté.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de qualité, de section appropriée à la longueur. Pour le bi-câblage, utilisez des câbles séparés pour les graves et les aigus.

Comment effectuer le branchement en bi-câblage ou bi-amplification ?

Retirez les straps métalliques reliant les bornes. Pour le bi-câblage, connectez deux jeux de câbles depuis un seul ampli. Pour la bi-amplification, utilisez deux amplificateurs distincts pour les registres graves et aigus.

Que faire si je n'obtiens pas de graves ou une image stéréo brouillée ?

Vérifiez la polarité : le pôle + (rouge) de l'enceinte doit être connecté au pôle + de l'amplificateur, et le pôle - (noir) au pôle -. Une inversion de polarité provoque une perte de graves et une image floue.

Faut-il roder les enceintes avant une utilisation intensive ?

Oui, une période de rodage de 50 à 100 heures à niveau modéré est recommandée. Diffusez une station de radio ou de la musique variée pour permettre aux haut-parleurs de s'adapter.

Comment entretenir les enceintes ?

Dépoussiérez avec un chiffon doux. Pour les taches, utilisez un chiffon humide avec un peu de savon doux. La façade laquée peut être nettoyée avec un nettoyant pour vitres. N'utilisez jamais de solvants ou produits corrosifs.

Que contient l'emballage ?

L'emballage contient : 1 enceinte PF14F, 1 mode d'emploi, 1 grille aimantée amovible, 1 socle amovible avec 4 vis, 4 pointes de découplage et 4 patins en caoutchouc.

Puis-je utiliser ces enceintes dans une installation Home-Cinéma ?

Oui, elles peuvent être utilisées comme enceintes principales avant (FL/FR) dans une configuration 5.1 ou 7.1. Respectez les placements recommandés : à environ 60° de la position d'écoute, à plus de 30 cm des murs.

Quelle est la durée de la garantie et comment l'activer ?

La garantie est de 2 ans à compter de la date d'achat. Conservez votre facture originale avec le cachet du revendeur comme preuve d'achat. Contactez votre revendeur agréé pour toute réparation.

MODE D'EMPLOI Prestige Facet II 14F ELIPSON

Merci d'avoir choisi les produits Elipson.

Prenez le temps de lire attentivement ce mode d'emploi avant d'installer vos enceintes.

Il contient des conseils pour en tirer le meilleur profit et des instructions pour les utiliser sans risque.

Nous vous recommandons vivement de conserver l'emballage et ce mode d'emploi

pour d'éventuels usages ultérieurs.

I. CONTENU

• 1 enceinte

PF14F, PF24F, PF34F

• 1 mode d'emploi
• 1 grille almantée amovible (tous modèles)
• 1 socle amovible + 4 vis
PF8B, PF14F, PF24F, PF34F, PFSUB8, PFSUB10, PFSUB12, PF14C
• 4 patins en caoutchouc par enceinte
PF6B, PF8B, PFSUB8, PFSUB10, PFSUB12, PF11C, PF14C, PF6ATM, PF7SR, PF14LCR
- 4 pointes de découplage (filetage M8) par enceinte :
PF14F, PF24F, PF34F

II. PRÉPARATION

Retoumez l'enceinte avec précaution et posez-la sur le sol préalaiolement recouvert des mousses d'emballage, ou d'un tapis, afin de ne pas abîmer sa partie supérieure. Prenez soin de ne pas endommager l'ébénisterie, la façade laquée ou les haut-parteurs pendant l'opération. Posez le socle sur l'enceinte et fixez-le à l'aide des vis fournies.

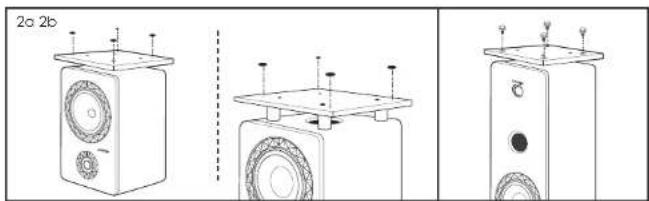

1b. Fixation du socle sur le calsson de basse (PFSUB8, PFSUB10, PFSUB12)

Commencez par positionner les cylindres en aluminium dans les creux prévus à cet effet. Posez le socle sur les cylindres et fixez-le à l'aide des vis fournies.

Nous préconisons de coller les palins en caouchchouc pour les enceintes prévues avec le socle amovible. Si vous utilisez les enceintes sans le socle amovible, il est nécessaire de mettre les palins en caouchchouc au niveau des inserts prévus à cet effet, afin d'éviler tout dommage. En règle générale, il vous est possible de coller les palins en caouchchouc en-dessous de l'enceinte ou de son socle afin de protéger l'enceinte elle-même et son support.

2b. Fixation des pointes de découplage (PF14F, PF24F, PF34F)

Après avoir fixé le socle de l'enceinte, vissez les pointes de découplage sur celui-ci (pas d'outillage nécessaire).

Remarque : La fixation de palins ou de pointes de découplage permet de limiter les vibrations transmises au sol.

3a. Fixation des enceintes murales (PF7SR, PF14LCR)

Assurez-vous de la planéilé du support, de leur fixation sur le mur (type de cheville) et que la structure de celui-ci pulsse supporter le poids de l'encelte.

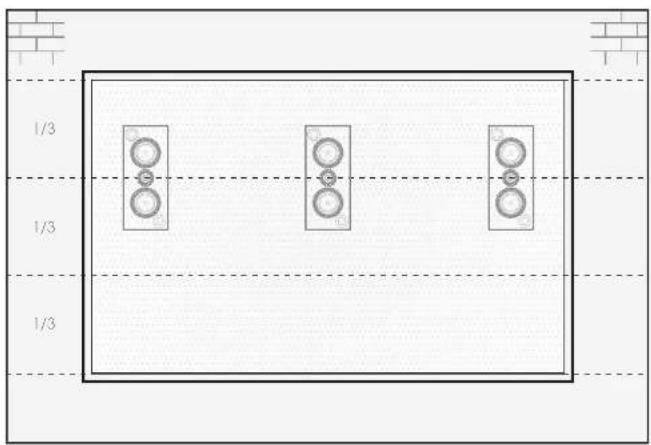

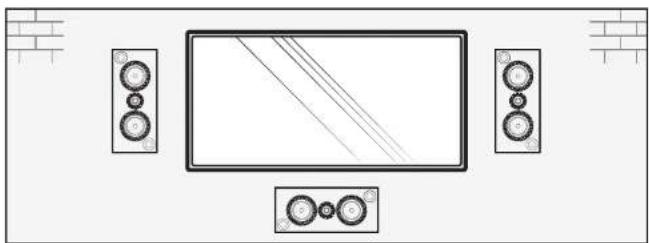

3b. Placement de l'encelinte PF14LCR avec un écran fixe ou une TV

Positionnez les enceintes au plus proche de l'écran. Les accroches murales vous permettent de positionner l'enceinte horizontalement ou verticalement.

3c. Placement de l'enceinte PF14LCR derrière un écran de projection

Si vous disposez d'un écran de projection acoustiquement transparent, nous vous recommandons de positionner les enceintes à une hauteur de 1/3 en partant du haut de l'écran avec comme référenciel la mi-hauteur de l'enceinte (axe du tweeter). Dans cette configuration, nous vous conseillons de retirer les grilles frontales magnétique en fissu des enceintes.

III. INSTALLATION STÉRÉO

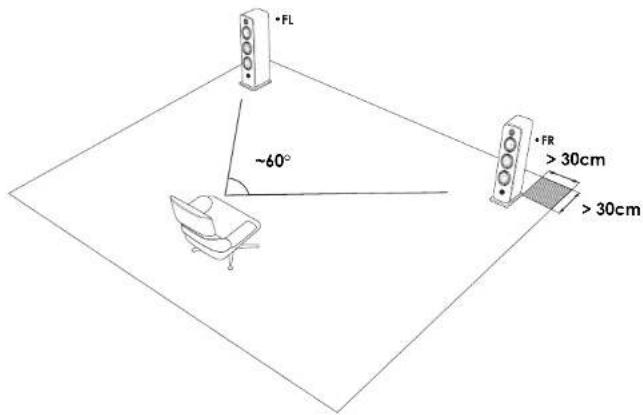

1. Placement des enceintes FL/FR

Les enceinles Prestige Facel ont été étudiées pour restiliver le plus fidèlement possible tous types de musique, à condition de respecter quelques règles afin d'optimiser leurs performances et obtenir une scène sonore réaliste.

laéalement, les enceintes doivent être placées de façon symétrique face à la position d'écoute, de manière à former un triangle équilatéral. Les deux enceintes doivent être placées à la même hauteur et à la même distance du mur arrière et des surfaces latérales adjacentes.

Afin d'optimiser le couplage enceinte/pièce d'écoute, nous vous préconisons les essais suivants :

• Avant tout, évitez de positionner les enceintes dans les angles de votre pièce. Il en résultera une augmentation artificielle du niveau de grave, mosquant la rapidité et le suivi mélodique (articulation) de ce registre.
• Dans un premier temps, ajuster l'écartement des deux enceintes, afin de trouver l'équilibre réaliste entre une scène sonore large (enceintes éloignées) et scène sonore respectant la

ponctualité des voix (enceintes proche).

• Dans un second temps, éloigner les enceintes du mur arrière par pas de 10 cm afin de trouver l'équilibra entre profondeur de l'image sonore (loin du mur) et production de l'extrême grave (proche du mur).
• Enfin, ajuster l'orientation des enceintes en les pivotant progressivement vers le centre de la zone d'écoute. Si vous laissez les enceintes parallèles, vous pouvez être omené à les rapprocher mutuellement, si vous les orientez à plus de 30°, vous pouvez augmenter leur écartement.

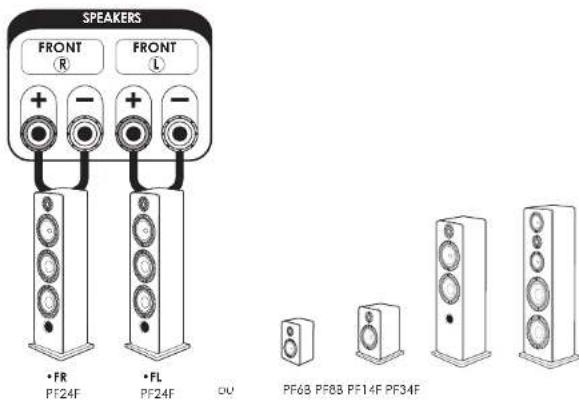

2. Branchements sur amplificateur Hi-Fi

TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L'AMPLIFICATEUR ÉTEINT.

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l'enceinte (Rouge) au pôle « + » de l'amplificateur. Puls assurez-vous de bien connecter le pôle « - » de l'enceinte (Noir) au pôle « - » de l'amplificateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Ellipson sont livrées pour un branchement en simple et bi-câblage. La bi-amplification est aussi possible (voir page 13).

Enceintes principales droite(R) /gauche (L)

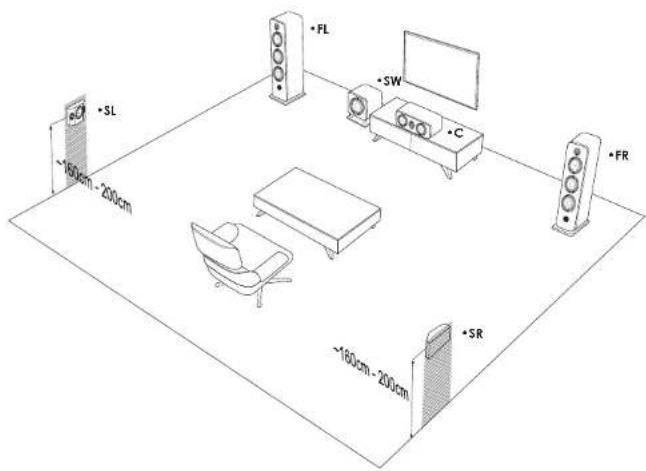

IV. INSTALLATION HOME-CINEMA 5.1

1. Placement des enceintes principales FL/FR

Avant de poursuivre l'opération, merci de configurer votre installation en suivant les instructions des pages précédentes.

1. Placement de l'encelinte centrale C (PF11C, PF14C)

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues. Idalement, elle est placée sous le téléviseur si le meuble TV le permet. Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran afin de garantir un son optimal. Si un écran micro-perforé est utilisé, elle pourra alors être placée derrière l'écran.

1. Placement du calisson de basse SW (PFSUB8, PFSUB10, PFSUB12)

Le caisson de basse se place idéalement entre les 2 enceintes frontales, indifféremment à gauche ou à droile de l'enceinte centrale, légèrement décollé du mur également.

1. Placement des enceintes surround SL/SR (PF7SR, PF14LCR)

Les enceintes surround se placent indépendamment sur les murs latéraux, dans l'axe du point d'écoute. Elles doivent être positionnées à une hauteur de 60 cm au dessus du point d'écoute. Veuillez respectez le placement des enceintes PF7SR en utilisant les indications situées à l'arrière de celles-ci.

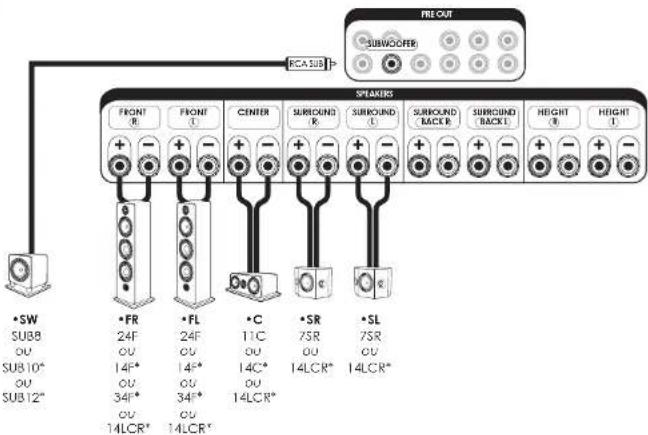

1. Branchements sur amplificateur Home-Cinéma et pré-amplificateur Home-Cinéma

TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L'AMPLIFICATEUR ÉTEINT.

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l'enceinte (Rouge) au pôle « + » de l'amplificateur. Puis assurez-vous de bien connecter le pôle « - » de l'enceinte (Noir) au pôle « - » de l'amplificateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perle de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceinles. Les enceintes Elipson sont livrées pour un branchement en simple et bi-câblage. La bi-amplification est aussi possible (voir page 13).

Enceintes Entrée	Description
• FR/FL FRONT RIGHT/LEFT	Enceintes principales droite(R) /gauche (L)
• C CENTER	Enceinte centrale
• SR/SL SURROUND RIGHT/LEFT	Enceintes surround droite(R) /gauche (L)
• SW SUBWOOFER	Caisson de basse

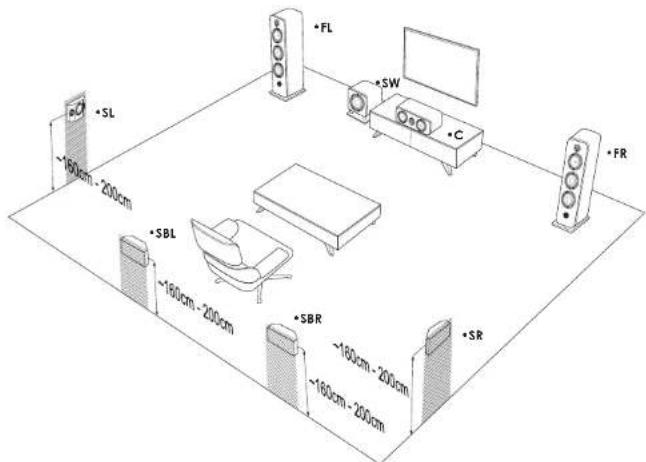

V. INSTALLATION HOME-CINEMA 7.1

1. Placement des enceintes 5.1

Avant de poursuivre l'opération, merci de configurer votre installation en suivant les instructions des pages précédentes.

1. Placement des enceintes surround Back SBL/SBR (PF6B/PF8B ou PF7SR/PF14LCR)

Les enceintes surround back doivent idéalement être placées en arrière de la position d'écoute. Veuillez respectez le placement des enceintes PF75R en utilisant les indications situées à l'arrière de celles-ci. Si la disposition de la pièce ne permet pas un placement arrière des enceintes surround back, il vous est possible d'utiliser les enceintes bibliothèque PF68 ou PF88 (voir schéma - solution 2) afin de salistoire au mieux la configuration 7.1.

*Selon votre modèle

Remarque : Sur le placement des enceintes surround Back, il est possible de placer des enceintes bibliothèque PF6B ou PF8B à l'arrière de la position d'écoute. Il est cependant préférable de les placer en hauteur, idéalement sur pied.

FR

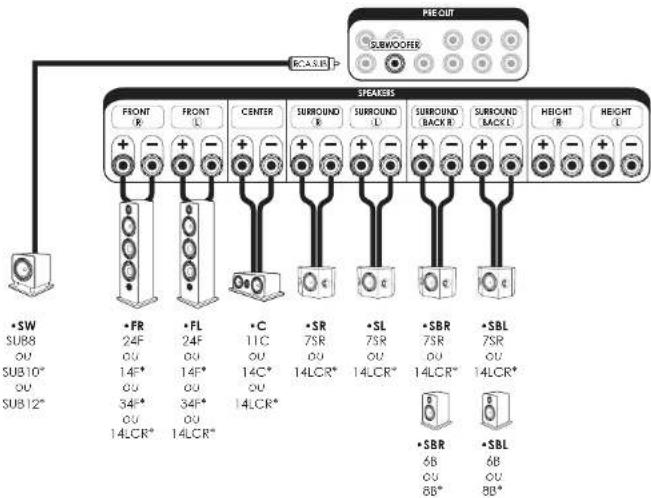

1. Branchements sur amplificateur Home-Cinéma et pré-amplificateur Home-Cinéma

TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L'AMPLIFICATEUR ÉTEINT.

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l'enceinte (Rouge) au pôle « + » de l'amplificateur. Puis assurez-vous de bien connecter le pôle « - » de l'enceinte (Noir) au pôle « - » de l'amplificateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Elipson sont livrées pour un branchement en simple et bl-câbiage. La bl-amplification est aussi possible (voir page 13).

Enceintes Entrée	Description
• FR/FL FRONT RIGHT/LEFT	Enceintes principales droite(R) /gauche (L)
• C CENTER	Enceinte centrale
• SR/SL SURROUND RIGHT/LEFT	Enceintes surround droite(R) /gauche (L)
• SBR/SBL SURROUND BACK RIGHT/LEFT	Enceintes surround arrière droite(R) /gauche (L)
• SW SUBWOOFER	Caisson de basse

*Selon votre modèle

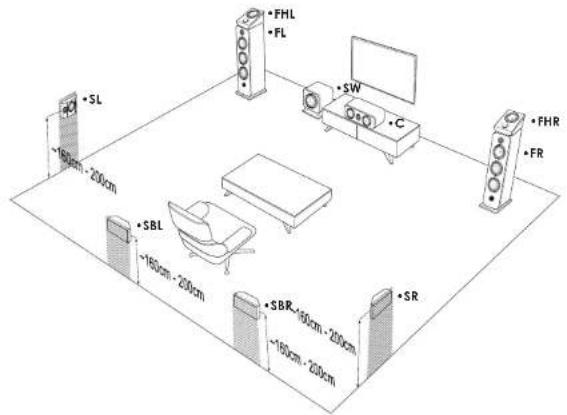

VI. EXTENSION INSTALLATION HOME-CINEMA 7.1.2

1. Placement des enceintes Atmos FHL/FHR (PF6ATM)

Les enceintes Atmos Prestige Facet se plaient au-dessus des enceintes colonnes ou bibliothèques.

DOLBY ATMOS ^® est une technologie de reproduction du son surround pour le cinéma et la home-cinéma. Le procédé DOLBY ATMOS ^® permet la gestion de la verticalité du son en plus des formats format Dolby 5.1 ou 7.1 (plan horizontal) et crée donc une immersion sonore totale.

Pour avoir accès à cette technologie et vivre l'expérience DOLBY ATMOS *, Il faut donc vous équiper, en plus de votre système 5.1 ou 7.1, d'enceintes dédiées afin d'émettre le son verticalement. Il existe des enceintes s'installant directement au plafond, mais qui peuvent nécessiter d'importants travaux d'installation, et des enceintes spécifiques qui orientent le son vers le plafond depuis le sol. C'est cette deuxième solution, certifiée DOLBY ATMOS*, que Ellpson a adopté, simplifiant ainsi votre installation.

Cos enceintes, dont les haut-parleurs sont spécifiquement filtrés et inclinés, émettent un champ sonore vers le plafond qui doit impérativement être réfléchissant. Les ondes se reflètent ainsi sur le plafond pour faire profiter l'auditeur de cette dimension verticale du son. Le rendu est ultra réaliste, pour une expérience en immersion totale au cœur de voire film. Afin de profiter pleinement du son DOLBY ATMOS ^® , votre amplificateur doit être compatible avec cette technologie, et disposer du nombre suffisant de canaux et des traitements numériques associés.

Attention: Un amplificateur capable de décoder les informations Dolby Almos est indispensable au bon fonctionnement des enceintes. Contactez votre revendeur pour plus d'informations.

FR

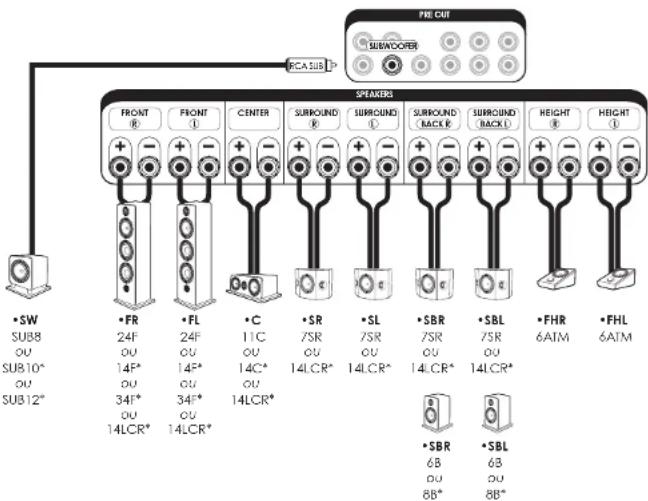

1. Branchements sur amplificateur Home-Cinéma et pré-amplificateur Home-Cinéma

TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L'AMPLIFICATEUR ÉTEINT.

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l'enceinte (Rouge) au pôle « + » de l'amplificateur. Puis assurez-vous de bien connecter le pôle « - » de l'enceinte (Noir) au pôle « - » de l'amplificateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Elipson sont livrées pour un branchement en simple et bl-câblage. La bl-amplification est aussi possible (voir page 13).

Enceintes Entrée	Description
• FR/FL FRONT RIGHT/LEFT	Enceintes principales droite(R) /gauche (L)
• C CENTER	Enceinte centrale
• SR/SL SURROUND RIGHT/LEFT	Enceintes surround droite(R) /gauche (L)
• SBR/SBL SURROUND BACK RIGHT/LEFT	Enceintes surround arrière droite(R) /gauche (L)
• SW SUBWOOFER	Caisson de basse
• FHR/FHL HEIGHT RIGHT/LEFT	Enceintes Almos avant droite(R) /gauche (L)

*Selon votre modèle

VII. UTILISATION

1. Rodage

Sorties de leur emballage, les enceintes Prestige Facet ne sont pas encore capables de reproduire avec la même efficacité l'ensemble des fréquences qu'elles sont censées diffuser. Les haut-parleurs utilisés dans la gamme Prestige sont des éléments mécaniques complexes qui nécessitent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage peut se prolonger sur plusieurs semaines, mais vous pouvez l'accélérer en faisant fonctionner vos enceintes entre 50 et 100 heures consécutives, à niveau modéré et en diffusant une station de radio.

2. Bi-câblage et bi-ampification (Tous modèles sauf PF6ATM, PF7SR et PF14LCR)

Le bi-câblage peut améliorer les performances de vos enceintes. Un seul amplificateur est utilisé mais des câbles séparés sont utilisés pour le grave et l'aigu de chaque enceinte. Des câbles de haute qualité sont nécessaires pour en tirer profit.

Les enceinles Prestige Facel disposent d'un bornier de 4 bornes permettant l'utilisation de ces deux configurations.

Les bomes du haut sont utilisées pour restituer les fréquences aigus et celles du bas pour les fréquences graves.

Pour une utilisation mono-amplification, relier les bornes via les straps métalliques et brancher les câbles sur 2 bornes seulement.

Pour la bi-amplification, deux amplificateurs sont utilisés indépendamment pour séparer les registres aigus et graves.

Remarque : Les modèles PF7SR, PF14LCR et PF6ATM disposent d'un bonier simple.

3. Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur. Nous vous conseillons aussi de remplacer les straps métalliques d'origine par des straps constitués du même type de câbles qui alimentent vos enceintes. Votre revendeur Elipson saura vous conseiller.

4. Choix de l'amplificateur

Votre type d'installation (stéréo ou home-cinema) déterminera le choix de l'amplificateur approprié. Voitre revendeur pourra vous conseiller sur l'amplificateur le plus adapté à votre système.

5. Entretien

Afin d'améliorer la durée de vie de vos enceintes, nous vous conseillons un entretien régulier de celles-ci. Pour le dépoussiérage, un chiffon doux suffira. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide, avec un peu de savon doux si nécessaire. La façade laquée peut être nettoyée avec un chiffon doux et un netloyant pour vitres classique.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurant qui pourraient endommager l'enceinte. Ne placez pas vos enceintes trop proches d'une source de chaleur.

VIII. CARACTÉRISTIQUES

Prestige Facet 6B
Prestige Facet 8B
Prestige Facet 14F

Type	Encelinte bibliothèque2 voiesBass-reflex	Encelinte bibliothèque2 voiesBoss-reflex	Encelinte colonne2 % voiesBoss-reflex
Pulsance	70W RMS	85W RMS	150W RMS
Ampil, recommandée	20 100W 30 120W		40 200W
Haul-parleurs	Tweeler : 25 mmGravo-médium : 140 mm	Tweeler : 25 mmGravo-médium : 170 mm	Tweeler : 25 mmGravo-médium : 170 mmGravo : 170 mm
Réponse en fréquence	57Hz 25kHz (+3dB)	47Hz 25kHz (+3dB)	38Hz 25kHz (+3dB)
Sensibilité	90dB/1W/1m	91dB/1W/1m	92dB/1W/1m
Impédance	6 Ohms	6 Ohms	6 Ohms

Dimensions sans socle L176 x H298 x P223 mm L207 x H340 x P323 mm L207 x H990 x P302 mm

Dimensions avec socle	-	L230 x H361 x P348 mm	L258 x H1011 x P325 mm
Poids sans/avec socle	5,6 kg / -	8 kg / 9,3 kg	19 kg / 20,5 kg
Couleurs	Nair, blanc, noir/royer Noir, blanc, noir/royer.		Nair, blanc, noir/royer

Prestige Facet 24F
Prestige Facet 34F
Prestige Facet 11C
Prestige Facet 14C

Encounter colonno3 1⁄2 volesBoss-reflex	Encounter colonno3 volesBoss-reflex	Encounter centrale2 volesClose	Encounter centrale2 volesBoss-reflex locomiro
250W RMS	300W RMS	120W RMS	150W RMS
50 - 350W	70 - 350W 50 - 150W		40 - 200W
Tweeler : 25 mmMedium : 170 mmGroves : 2 x 210 mm	Tweeler : 25 mmMediums : 2 x 170 mmGroves : 2 x 250 mm	Tweeler : 25 mmCravo-médiums : 2x140mm	Tweeler : 25 mmCravo-médiums : 2x170mm
28Hz / 25kHz [=3dB]	25Hz / 25kHz [=3dB]	55Hz / 25kHz [=3dB]	43Hz / 25kHz [=3dB]
93dB/1W/1m	94dB/1W/1m	92dB/1W/1m	93dB/1W/1m
6 Ohms	6 Ohms	6 Ohms	6 Ohms

L214 x H110 x P360 mm	L295 x H1190 x P360 mm	L470 x H176 x P180 mm	L600 x H207 x P250 mm
L274 x H121 x P383 mm	L355 x H1211 x P420 mm	-	L625 x H228 x P275 mm
27.7 kg / 29.5 kg	42.4 kg / 44.6 kg	8.4 kg / -	11.9 kg / 14.9 kg
Not, blanc, noir/royer	Not, blanc, noir/royer	Not, blanc, noir/royer	Not, blanc, noir/royer

Prestige Facet 6ATM

Type	Encointe Atmos2 voiesClose	Encointe surround dipolitaire2 voiesBoss-reflox	Encointe principole/controle/surround2 voies Boss-reflox
Pulsance	70W RMS	80W RMS	150W RMS
Ampli, recommandée	30 120W 30 120W		40 200W
Haut-parleurs	Tweeter pavillon : 25 mmGravo-médium : 140 mm	Tweeters pavillon : 2x25mmGrove-médium : 140 mm	Tweeter : 25 mmGravo-médiums : 2x170mm
Réponse en fréquence	65Hz 25kHz (+3dB)	65Hz 25kHz (=3dB)	53Hz 25kHz (+3dB)
Sensibilité	90dB/1W/1m	67dB/1W/1m	93dB/1W/1m
Impédance	6 Ohms	6 Ohms	6 Ohms
Dimensions sans socie L207 x H181 x P290 mm L380 x H220 x P170 mm L660 x H280 x P170 mm
Dimensions avec socie	-	-	-
Poids sans/avec socie	4,8 kg / -	3 kg / -	13 kg / -
Couleurs	Nak, blanc, nok/moyer Nak		Nak

Prestige Facet SUB8
Prestige Facet SUB10
Prestige Facet SUB12

Type	Caisson de basseBass-reflexDown-lifting	Caisson de brasseBass-reflexDown-lifting	Caisson de brasseBass-reflexDown-lifting
Puissance de sortie	150W RMS Classe D	250W RMS Classe D	500W RMS Classe D
Haut-parleur	Grave : 210 mm	Grave : 260 mm	Grave : 300 mm
Réponse en fréquence	35Hz-150Hz (±3dB)	27Hz-150Hz (±3dB)	22Hz-200Hz (±3dB)
Filtre subsonique	24dB à 20Hz	24dB à 20Hz	24dB à 20Hz
Fréq. de coupure variable	50Hz à 150Hz	40Hz à 150Hz	30Hz à 200Hz
Phase variable	-0° à 180°		0° ou 180°
Vollie	Automotique Automotique		Automotique
Entrées	Ligne L/R, LTE Uigne L/R, LTE		Uigne L/R, LTE

Dimensions sans socle	L350 x H374 x P405 mm	L375 x H370 x P429 mm	L410 x H410 x P496 mm
Dimensions avec socle		L405 x H433 x P470 mm	L440 x H467 x P520 mm
Poids	16 kg	22 kg	29 kg
Couleurs	Nair, blanc, noir/mayer	Nair, blanc, noir/mayer	Nair, blanc, noir/mayer

AVERTISSEMENT

Déballage

L'emballage (cartons et mousses) a été conçu pour protéger efficacement vos enceintes et votre électronique Ellpson lors des transports et expéditions. Nous vous invitons à les conserver pour un usage ultérieur.

Protégez l'environnement

Si vous souhaitez vous débarrasser de l'emballage, notez que celui-ci est recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect de l'environnement suivant les possibilités qui vous sont offertes (tri sélectif par exemple). À la fin de sa vie, cet appareil ne doit pas être jeté dans une poubelle classique. Il doit être retoumé dans un centre de recyclage pour équipements

électroniques. Ce symbole sur le produit indique qu'il est conçu pour être recyclé suivant un procédé particulier. Vous ferez ainsi un contribution très significative pour la préservation de l'environnement. Cet appareil respecte la directive européenne RoHS. Cela signifie qu'il ne dégage pas de substances polluantes lors du recyclage (Plomb, Mercure, Cadmium, Chrome hexavalent, Polybromobiphenylles, Polybromodiphenyléthers).

Précautions d'usage

Ce produit est construit suivant des normes rigoureuses et en respectant les standards de sécurité. Vous devez cependant l'utiliser dans des conditions normales comme décrit ci-dessous. Vérifiez la tension d'alimentation électrique avant de le raccorder à l'alimentation secteur. Cette électronique a été conçue pour pouvoir fonctionner dans divers pays. Nous vous consellons de brancher complètement votre produit

avant de le raccorder au secteur. Manipulez le cordon d'alimentation avec précaution. Quand vous débranchez le cordon d'alimentation d'une prise secteur, faites-le en tirant sur la fiche et non sur le câble. Si vous envisagez de ne pas utiliser cet appareil pendant une période prolongée, débranchez-le du secteur. N'ouvrez pas le boîtier. Cet appareil ne contient aucune pièce changeable par l'utilisateur. L'accès à l'intérieur peut provoquer des chocs électriques. Toute modification du produit aura pour conséquence d'invalider la garantie. Si un objet ou un liquide tombe dans le boîtier, prenez contact avec votre revendeur pour qu'un technicien le retire de l'appareil en toute sécurité.

GARANTIE

Les enceintes Elipson sont conçues et fabriquées suivant les meilleurs standards de qualité. Si votre enceinte Elipson présente un défaut, Elipson ou un revendeur agréé pourra prendre en charge la réparation dans les limites de cette garantie. La garantie est de 2 ans à partir de la date d'achat chez un revendeur agréé.

Définition de la garantie

La garantie est limitée à la réparation de l'équipement Elipson. En aucun cas, le transport, les coûts associés ainsi que l'installation ne sont couverts par la garantie.

La garantie n'est applicable qu'au premier propriétaire et n'est pas transférable. La garantie ne s'applique pas dans les cas suivants :

- Le dommage est causé par une installation ou un branchement incorrect. - Le dommage est causé par un usage incorrect, autre que celui décrit dans ce manuel, par négligence, ou modification du produit par une personne non autorisée par Ellipson. - Les dommages causés par des accidents, la foudre, l'eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlées par Ellipson. - Dans le cas d'une réparation par du personnel non autorisé.

Cette garantie complète les garanties légales en vigueur dans le pays du revendeur agréé.

Comment faire réparer un produit sous garantie

Prenez simplement contact avec votre revendeur agréé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l'emballage d'origine. Si vous utilisez un produit dans un autre pays que celui où vous l'avez acheté, prenez contact avec l'importateur de votre pays de résidence qui vous orientera vers un centre technique agréé.

La liste des distributeurs agréés est disponible sur le site : http://www.elipson.com

Pour valider votre garantie, vous devez produire comme preuve d'achat l'original de votre facture contenant la date de votre achat et le cachet de votre revendeur.

© Elipson 2023
