Kappa 6125M - Haut-parleur INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur marin 2 voies
Marque	INFINITY
Modèle	Kappa 6125M
Puissance admissible continue	100 W
Puissance crête admissible	300 W
Réponse en fréquence	40 Hz - 25 kHz
Impédance nominale	3 ohms
Sensibilité	92 dB
Diamètre externe	189,4 mm
Diamètre de découpe de montage	144,8 mm
Profondeur totale	92,5 mm
Profondeur de montage	65 mm
Alimentation LED	12 V CC
Nombre de couleurs LED	7
Fonctions principales	Tweeter orientable, joint d'étanchéité en mousse, éclairage RGB
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide
Sécurité	Ne pas câbler deux haut-parleurs ou plus en parallèle
Pièces détachées et réparabilité	Joint de mousse, vis, outil de démontage du tweeter inclus
Informations générales	Utilisation marine, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - Kappa 6125M INFINITY

Comment installer le haut-parleur Kappa 6125M ?

L'installation requiert une expérience qualifiée. Appliquez le joint de mousse auto-adhésif sur la structure, montez le haut-parleur dans l'emplacement à l'aide des vis incluses, puis connectez les fils positif et négatif aux sorties de l'amplificateur en respectant la polarité.

Comment brancher les DEL RGB ?

Branchez les fils de DEL de 0,205 mm² (noir +, bleu, vert, rouge) dans le connecteur femelle inclus. Connectez le connecteur à une alimentation 12 V ou à un contrôleur d'éclairage compatible. Pour un câblage direct, reliez le fil noir à la borne positive (+) et les fils R, V et/ou B individuels à la borne négative (-) pour obtenir 7 couleurs différentes.

Quelle est l'impédance du haut-parleur ?

L'impédance nominale est de 3 ohms. En raison de cette faible impédance, il est déconseillé de câbler deux haut-parleurs ou plus en parallèle pour éviter une surchauffe de l'amplificateur.

Puis-je utiliser ce haut-parleur en extérieur ou en milieu marin ?

Oui, le Kappa 6125M est un haut-parleur marin conçu pour résister aux conditions extérieures. Il est livré avec un joint de mousse d'étanchéité pour protéger contre l'eau et assurer une étanchéité acoustique.

Comment retirer le tweeter ?

Utilisez l'outil à 2 broches inclus. Placez les broches dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

Quelle puissance d'amplificateur est recommandée ?

La puissance admissible continue est de 100 W et la puissance crête de 300 W. Un amplificateur délivrant entre 50 et 200 W RMS par canal est idéal pour exploiter les performances sans risque d'endommagement.

Puis-je connecter plusieurs haut-parleurs en parallèle ?

Non, en raison de l'impédance de 3 ohms, connecter deux haut-parleurs ou plus en parallèle réduirait l'impédance à un niveau trop bas (1,5 ohm ou moins), ce qui peut provoquer une surchauffe et endommager l'amplificateur. Utilisez une configuration en série ou un amplificateur multi-canaux.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les produits abrasifs ou solvants. Assurez-vous que l'eau ne pénètre pas dans les composants internes.

Quels outils sont nécessaires pour l'installation ?

Les outils inclus sont : un outil à 2 broches pour le démontage du tweeter, des vis de montage, des attaches rapides et un joint de mousse auto-adhésif. Vous aurez également besoin d'un tournevis et éventuellement d'une perceuse pour réaliser le trou de montage.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle Kappa 6125M INFINITY. Vous pouvez le télécharger ou demander une traduction dans votre langue.

MODE D'EMPLOI Kappa 6125M INFINITY

Haut-parleur marine Infinity Kappa 6, Kappa 8 et Kappa 10 - Mode D'emploi

Votre produit Infinity a été conçu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

PRÉSENTATION DU MANUEL

Ce manuel contient les directives d'installation générales. Cependant, veuillez noter que l'installation correcte de composants audio marine requiert une expérience qualifiée. Si vous ne disposez pas des connaissances et des outils permettant d'exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d'installation. Conservez toutes les instructions et les factures à titre de référence.

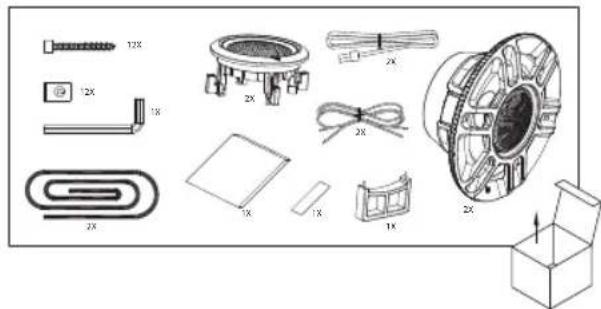

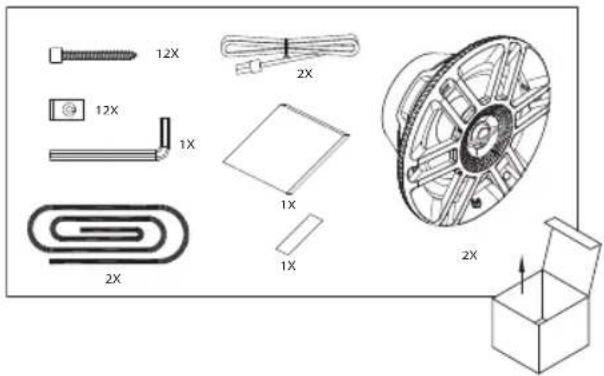

CONTENU DE LA BOÎTE

Kappa 6

12X 2X 12X 1X 1X 1X 2X 2X

Kappa 8

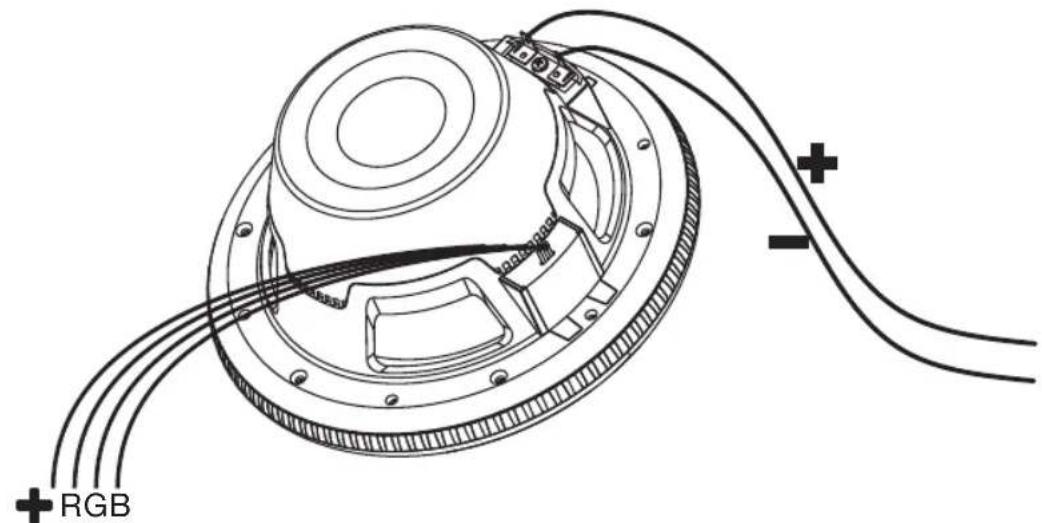

Pour envoyer le signal au haut-parleur marine Infinity, connectez les fils de haut-parleur positif (+) et négatif (-) aux sorties de haut-parleur appropriées de votre appareil ou amplificateur source. Veillez à respecter la polarité adéquate.

RGB

FR

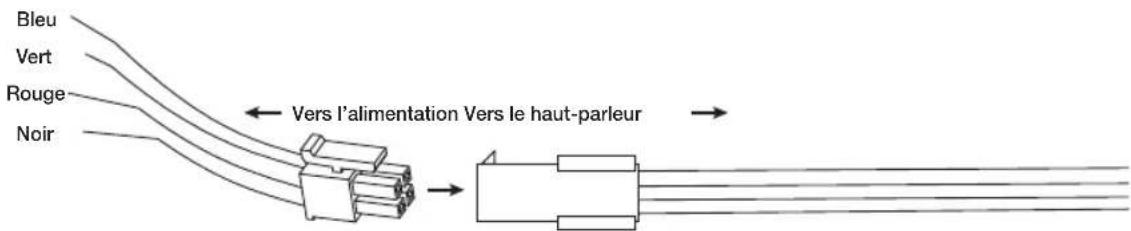

Pour alimenter les DEL, branchez les fils de DEL de 0,205 mm² (24-gauge) noir (+), bleu, vert et rouge du haut-parleur dans le connecteur femelle inclus, puis faites passer les fils du connecteur femelle à votre alimentation 12 volts ou contrôleur d'éclairage compatible (vendu séparément). Si vous utilisez un contrôleur séparé, veillez à connecter chaque fil à la bonne sortie.

Bleu Vert Rouge Noir Vers l'alimentation Vers le haut-parleur

Si vous câblez directement les DEL à votre alimentation, vous pouvez choisir la couleur des DEL en connectant le fil noir à la borne positive (+) et les fils R, V et/ou B individuels appropriés ou une combinaison de ces fils à la borne négative (-).

Il y a 7 couleurs possibles, selon la configuration de câblage que vous choisissez :

Fil connecté à la borne positive (+12V)	Fil connecté à la borne négative (-)	Couleur produite
Noir	Rouge Rouge
	Vert Vert
	Bleu Bleu
	Rouge + Vert Jaune
	Rouge + Bleu Mauve
	Bleu + Vert Bleu vert
	Rouge + Bleu + Vert Blanc

APPLICATION DE LA MOUSSE D'ÉTANCHÉITÉ

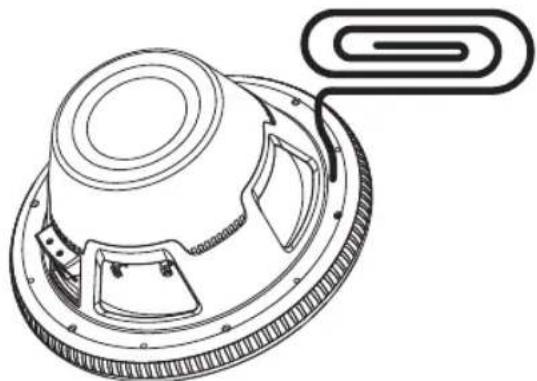

Pour contribuer à l'étanchéité de votre installation contre l'eau et pour créer une étanchéité acoustique à l'air, appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur.

Utilisez les vis incluses pour monter le haut-parleur dans son emplacement. Utilisez les attaches rapides incluses si nécessaire pour sécuriser le montage.

REMARQUE : Soyez prudent pour découper et visser des vis dans la fibre de verre afin d'éviter des rayures et des fêlures.

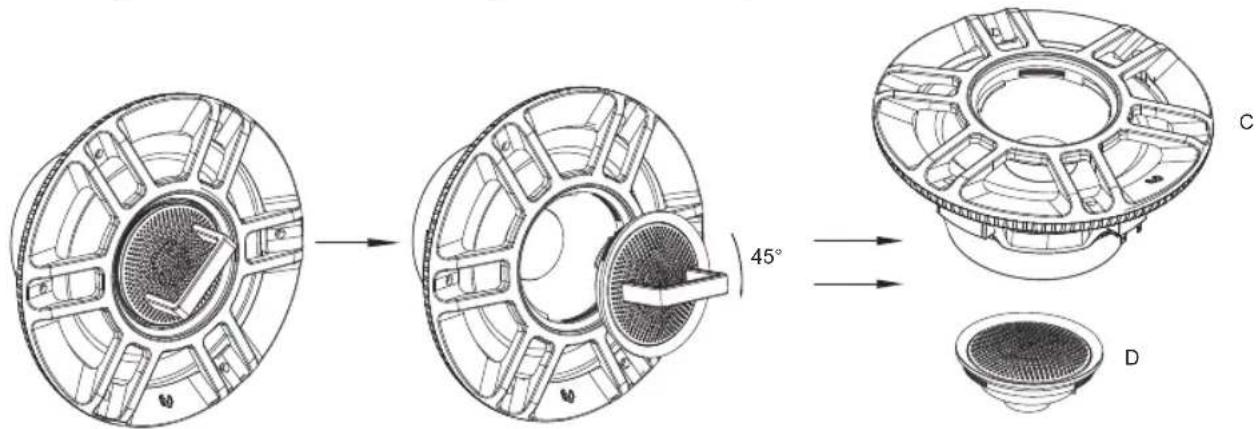

Utilisez l'outil à 2 broches inclus pour retirer le tweeter du corps du haut-parleur grave. Placez les broches de l'outil dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

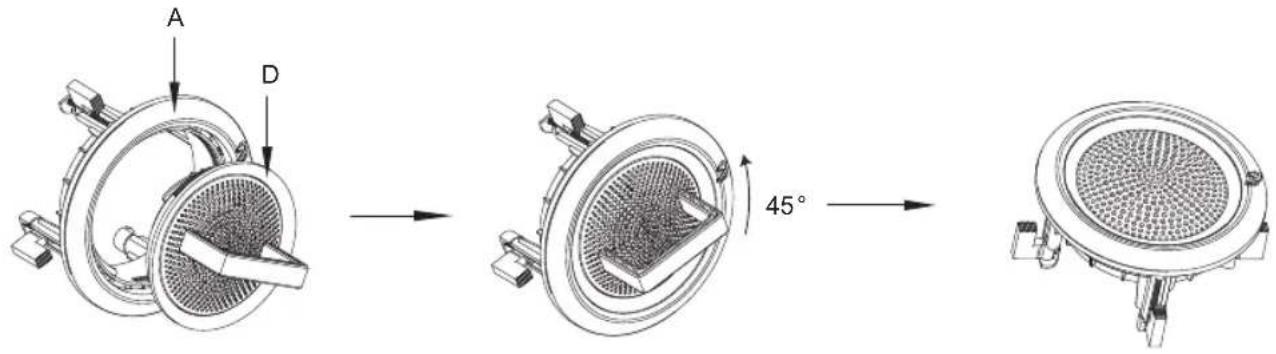

Placez le tweeter dans le support de fixation et utilisez l'outil pour le bloquer en tournant sur 45 degrés dans le sens trigonométrique.

A D 45°

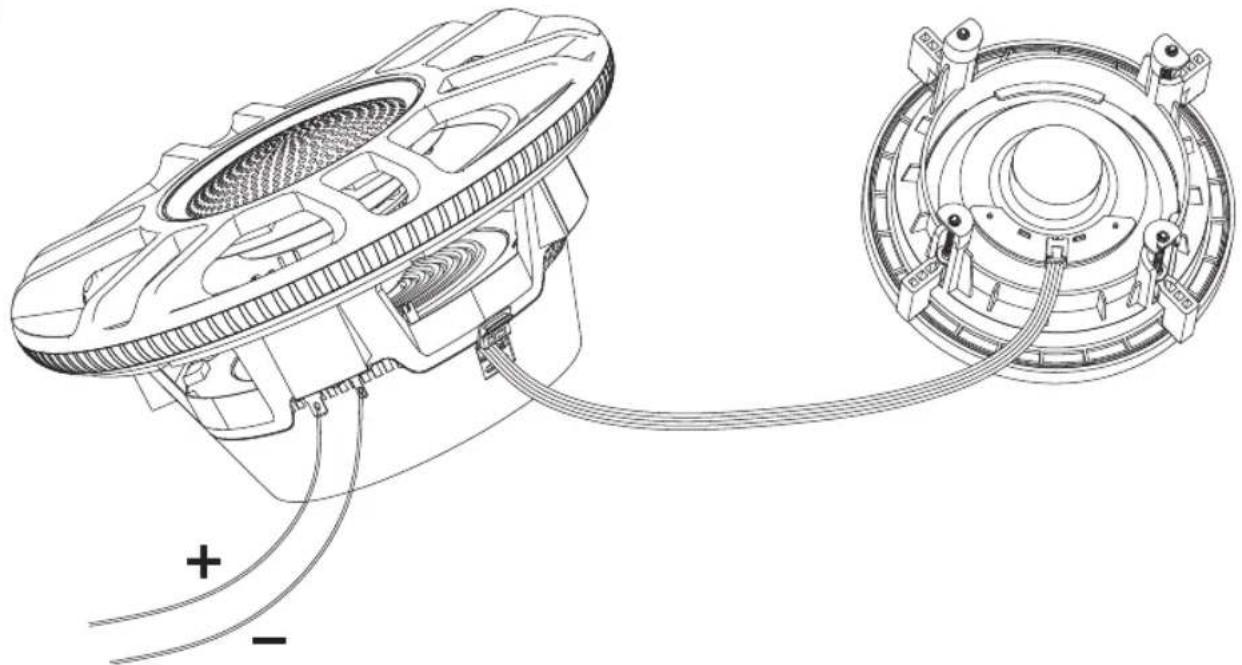

Pour transmettre le signal audio au tweeter, vérifiez que le haut-parleur grave et le tweeter sont branchés avec le câble inclus.

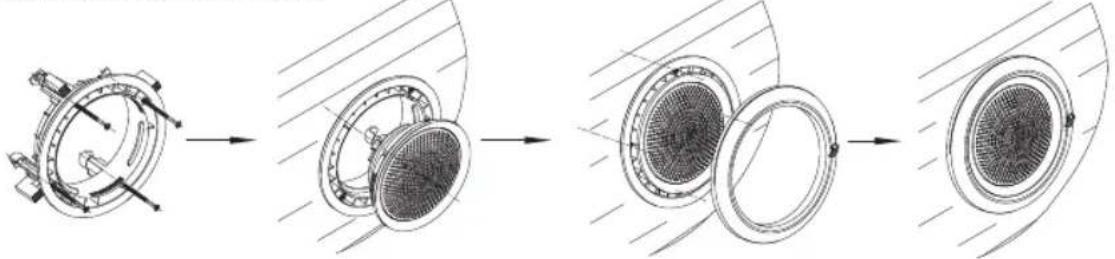

Placez le tweeter dans l'emplacement de montage, tournez ensuite chaque vis de blocage dans le sens horaire pour serrer les supports de fixation. Soyez prudent pour ne pas trop serrer. Accrochez la bague extérieure incluse sur le support de fixation pour cacher les vis de blocage.

Spécifications	Kappa 6 Kappa	8 Kappa 10
Puissance admissible continue	100 W 200 W 300 W
Puissance crête admissible	300 W 500 W 900 W
Réponse en fréquence 40 Hz - 25 kHz 30 Hz - 22 kHz		20 Hz - 2 kHz
Impédance nominale 3 Ohms* 3 Ohms* 2 ou 4 ohms			(sélectionner avec le commutateur)
Sensibilité 92 dB 92dB 89dB
Diamètre externe	189,4 mm (7-15/32")	241 mm (9-1/2")	295 mm (11-5/8")
Diamètre de découpe de montage	144,8 mm (5-23/32")	Haut-parleur grave : 177,4 mm (7")Support de tweeter : 115,9 mm (4-9/16")	235,6 mm (9-9/16")
Profondeur totale	92,5 mm (3-21/32")	108,1 mm (4-9/32")	162,4 mm (6-13/32")
Profondeur de montage	65 mm (2-9/16")	80,5 mm (3-3/16")	123 mm (4-7/8")

*REMARQUE : En raison de la faible impédance du haut-parleur grave, ne câblez pas deux haut-parleurs ou plus en parallèle sur un amplificateur ; ceci peut provoquer une surchauffe et endommager l'amplificateur.
