| Type de produit | Dispositif de lavage oculaire et facial |
| Marque | Haws |
| Modèle | 7611 |
| Catégorie | Dispositif de sécurité sanitaire |
| Alimentation | Eau sous pression 30 à 90 psi (2 à 6 ATM) |
| Raccord d'alimentation | 1/2 po IPS (12,7 mm) avec joint à glissière de 1/2 po de diamètre extérieur |
| Fonctions principales | Lavage des yeux et du visage |
| Montage | Sur comptoir ou plateforme, adaptable main droite ou gauche |
| Emplacement requis | À proximité immédiate des zones à risque, dégagé et identifiable |
| Pression de fonctionnement | 30 à 90 psi (2 à 6 ATM) |
| Débit | Non spécifié, mais doit atteindre les yeux |
| Pièces détachées | Dispositif de lavage oculaire/facial AXION (0002953160), valve, placard pivotant (0005240025), placard de dispositif de lavage oculaire (SP175), étiquette de test (SP170), trousse de réparation (VRK7650) |
| Garantie | 1 an contre les défauts de matériau et de fabrication |
| Entretien | Nettoyage du contrôle de débit, purge de la conduite, vérification de la pression |
| Sécurité | Installation conforme, test régulier, utilisation en complément des premiers secours |
| Réparabilité | Trousse de réparation disponible (VRK7650) |
| Fabricant | Haws Corporation, 1455 Kleppe Lane, Sparks, NV 89431-6467, USA |
| Contact assistance technique | 1-800-766-5612 |
| Service client | 1-888-640-4297 |
FOIRE AUX QUESTIONS - 7611 Haws
Questions des utilisateurs sur 7611 Haws
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Dispositif de sécurité sanitaire au format PDF gratuitement ! Retrouvez votre notice 7611 - Haws et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 7611 de la marque Haws.
MODE D'EMPLOI 7611 Haws
1455 Kleppe Lane ♦ Sparks, NV 89431-6467 ♦ (775) 359-4712 ♦ Télécopieur (775) 359-7424
courriel : haws@hawsco.com♦ site Web : www.hawsco.com
No. 0002080063(11)
Modèle 7611
Dispositif de lavage oculaire et facial
REMARQUE POUR L'INSTALLATEUR : Veuillez laisser cette documentation au service d'entretien.
GARANTIE LIMITÉE
HAWS garantit que ce produit spécifique est garanti contre tout défaut de matériau ou de fabrication pendant une période d'un an à compter de la date d'expédition. La responsabilité de Haws dans le cadre de cette garantie sera dégagée par la fourniture gratuite, FOB à l'usine de Haws, de toute marchandise ou partie de marchandise qui, après inspection, semblera à la société être constituée de matériaux défectueux ou de fabrication de première classe, à condition que la réclamation soit faite par écrit à Haws dans un délai raisonnable après réception du produit. Lorsque qu'une réclamation est déposée pour défaut de matériel, la ou les pièces défectueuses devront être envoyées à la Société aux fins d'inspection. HAWS ne peut pas être tenue responsable des coûts de réparation, de modification ou de remplacement, ou de tout déboursé connexe fait par le propriétaire ou ses représentants, sauf réception d'une autorisation écrite de la part de HAWS, Sparks, Nevada. HAWS n'est pas responsable de tout dommage causé par des pièces défectueuses ou des vices de fabrication, sauf en cas de remplacement tel que précisé plus haut. L'acheteur accepte que Haws n'émet aucune autre garantie, expresse ou implicite, au-delà des garanties mentionnées plus haut, sauf en titre, relativement à tout produit ou équipement vendu ci-dessous; en outre, HAWS ne peut pas être tenue responsable des dommages généraux, spéciaux ou séquentiels qui pourraient être réclamés en lien avec le contrat de vente.
HAWS garantit que l'équipement d'urgence qu'elle fabrique fonctionnera correctement si les instructions d'installation et d'entretien fournies sont respectées. Les dispositifs doivent aussi être utilisés aux fins précisées. Ce produit est destiné à être utilisé en complément d'un traitement de premier secours. En raison de la grande diversité des conditions, Haws ne peut garantir que l'utilisation de cet équipement d'urgence permettra d'éviter des blessures graves ou l'aggravation de blessures existantes ou antérieures.
AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, N'EST AUTORISÉE, FOURNIE OU ÉMISE PAR HAWS.
EN CAS DE DIFFICULTÉS DANS L'INSTALLATION DE CE MODÈLE, VEUILLEZ APPELER :
ASSISTANCE TECHNIQUE : 1-800-766-5612
POUR LE SERVICE À LA CLIENTÈLE : 1-888-640-4297
EMPLACEMENT DU DISPOSITIF : Le dispositif de lavage oculaire et facial modèle 7611 doit être installé à proximité immédiate des zones susceptibles d'être le lieu d'accidents. Il doit être clairement identifié, dégagé de tout obstacle et facile d'accès.
CONDUITE D'ALIMENTATION : La dimension minimale recommandée est de 1/2 po IPS (12,7 mm) avec une pression d'écoulement manométrique de 30 à 90 psi (de 2 à 6 ATM). Si les sédiments ou le contenu minéral sont problématiques, il est recommandé d'installer un préfiltre.
RACCORDS DE PLOMBERIE : l'entrée d'alimentation comporte un joint à glissière de 1/2 po de diamètre extérieur.
| DÉPANNAGE | ||
| PROBLÈME | LISTE DE VÉRIFICATIONDE LA RÉPARATION | |
| 1. | Aucun débit. | 1. Vérifier l’état du robinet de sectionnement principal. |
| 2. | Débit insuffisant. | 2. a. Vérifier que la pression du débit dans la conduite d’alimentation est au moins 30 psi (2 ATM).b. Engorgement probable du contrôle de débit dû à une purge insuffisante de la conduite. Dévisser la tête du dispositif de lavage oculaire/facial et retirer les quatre vis pour démonter la tête. Nettoyer le contrôle du débit et réassembler la tête. |
| 3. | Le jet de lavage des yeux/du visage n’atteint pas le niveau souhaité pour les yeux. | 3. a. Blocage possible du contrôle de débit, voir la solution mentionnée plus haut.b. Le dispositif de lavage oculaire/facial pourrait ne pas avoir été assemblé à plat. |
INSTRUCTIONS D'INSTALLATION
Consulter les schémas d'installation pour plus de détails sur la procédure d'installation.
Remarque : Le dispositif de lavage oculaire et facial modèle 7611 peut être monté à droite ou à gauche du lavabo. Pour une utilisation de la main gauche, reconfigurer l'appareil tel qu'illustré sur le schéma d'installation.
ÉTAPE 1 : Retirer l'écrou à bride dont le diamètre extérieur est de 3 po (76,2 mm) et la rondelle du corps de la valve.
ÉTAPE 2 : Retirer le matériel protecteur au dos de la rondelle en caoutchouc.
ÉTAPE 3 : Après avoir vérifié que le dessous du comptoir ou de la plateforme autour du trou percé est propre et exempt de graisse, faire glisser la valve dans le trou percé du bas vers le haut.
ÉTAPE 4 : Poser le placard au-dessus de la valve.
ÉTAPE 5 : Reposer l'écrou à bride dont le diamètre extérieur est de 3 po (7,62 mm) et vérifier que la surface supérieure de l'écrou à bride est au même niveau que la valve. Serrer le contre-écrou à l'aide d'une clé pour qu'il appuie sur la base du comptoir ou de la plateforme.
ÉTAPE 6 : Fixer le dispositif de lavage oculaire et facial sur la valve, puis, après avoir vérifié l'alignement, serrer la vis de pression sur le bouchon.
LE PRÉSENT DOCUMENT EST VÉRIDIQUE ET EXACT AU MOMENT DE SA PUBLICATION. EN RAISON DE L'AMÉLIORATION CONSTANTE DES PRODUITS, LES SPÉCIFICATIONS ET LES MESURES PEUVENT ÊTRE MODIFIÉES SANS PRÉAVIS.

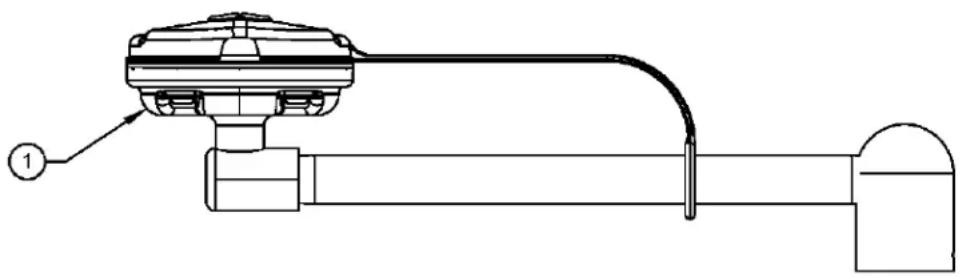

DÉTAIL DES PIÈCES
| ARTICLE | DESCRIPTION | NUMÉRO DE PIÈCE |
| 1 | DISPOSITIF DE LAVAGE OCULAIRE/FACIAL AXION | 0002953160 |
| 2 | VALVE | - |
| 3 | PLACARD PIVOTANT | 0005240025 |
| 4 | PLACARD DE DISPOSITIF DE LAVAGE OCULAIRE | SP175 |
| 5 | ÉTIQUETTE DE TEST | SP170 |
| - | TROUSSE DE RÉPARATION | VRK7650 |
© 2019 Haws Corporation - Tous droits réservés HAWS® et les autres marques de commerce utilisées dans cette documentation sont la propriété exclusive de Haws Corporation.
LE PRESENT DOCUMENT EST VÉRICKSUE ET EXACT AU MOMENT DE 54 PUBLICATION EN RAISON DE L'AVÉLIXORATION CONSTANTE DES PRODUCTS LES SPECIFICATIONS ET LES MESURES PEUVENT ÉTRE MODIFIÉES SANS PRÉAVIS


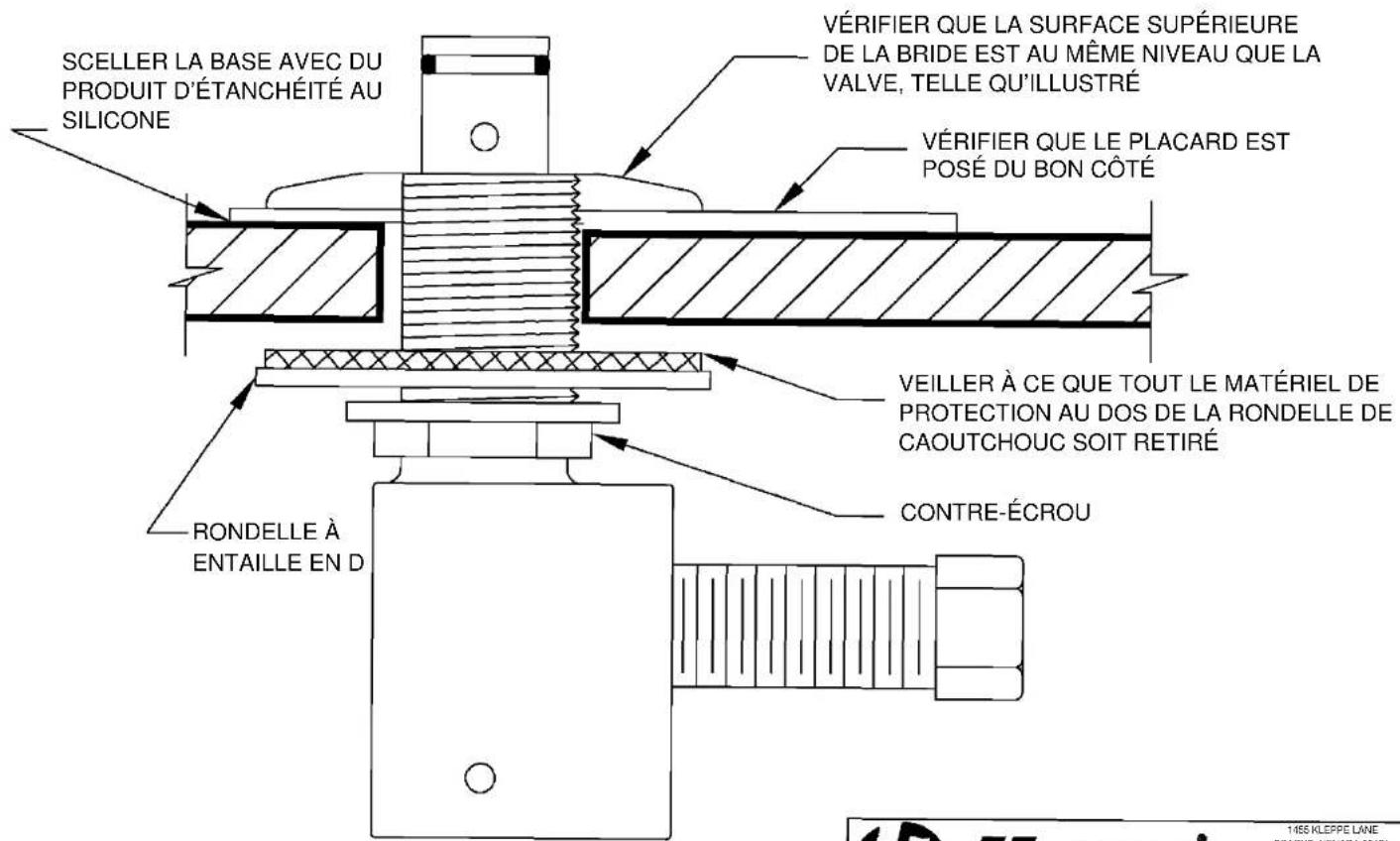

SCELLER LA BASE AVEC DU PRODUIT D'ÉTANCHÉITÉ AU SILICONE VÉRIFIER QUE LA SURFACE SUPÉRIEURE DE LA BRIDE EST AU MÊME NIVEAU QUE LA VALVE, TELLE QU'ILLUSTRÉ VÉRIFIER QUE LE PLACARD EST POSÉ DU BON CÔTÉ VEILLER À CE QUE TOUT LE MATÉRIEL DE PROTECTION AU DOS DE LA RONDELLE DE CAOUTCHOUC SOIT RETIRÉ CONTRE-ÉCROU RONDELLE À ENTAILLE EN D 1:55 KLEPPE LANE SPARTIS NEVIDA 2071| AMT-5# | REVISE ANT-1.500 | PA FX | MODELE( ) | 7611 | NUMBER OF PECE 0002080063.D | ||
| DESON STA | 16.10 14.00 | 0.100 CF | FEVRED | ||||
| OFFICANS R | 2010 2010 | LICULI + FI | TYPE DE | INSTALLATION. | TAILE: | 11 | |
© 2019 Haws Corporation – Tous droits réservés. HAWS ^® et les autres marques de commerce utilisées dans la présente documentation sont la propriété exclusive de Haws Corporation.
