Caractéristiques	Détails
Type de produit	Pulvérisateur
Capacité du réservoir	5 gallons (environ 19 litres)
Matériau du réservoir	Polyéthylène
Pression de fonctionnement	Jusqu'à 40 PSI
Type de buse	Buse réglable
Utilisation recommandée	Jardinage, traitement des cultures, nettoyage
Poids	Environ 3,5 kg
Entretien	Nettoyage après chaque utilisation, vérification des joints
Sécurité	Utiliser des gants et un masque lors de l'application de produits chimiques
Garantie	1 an
Informations supplémentaires	Compatible avec de nombreux produits phytosanitaires

FOIRE AUX QUESTIONS - 6-9215 Chapin

Comment assembler le Chapin 6-9215 ?

Pour assembler le Chapin 6-9215, commencez par connecter le réservoir à la base en veillant à bien aligner les joints. Ensuite, fixez les poignées en utilisant les vis fournies. Consultez le manuel d'instructions pour plus de détails.

Quelle est la capacité du réservoir du Chapin 6-9215 ?

Le réservoir du Chapin 6-9215 a une capacité de 15,1 litres.

Comment nettoyer le Chapin 6-9215 après utilisation ?

Pour nettoyer le Chapin 6-9215, videz le réservoir et rincez-le à l'eau claire. Utilisez une brosse douce pour enlever les résidus. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je acheter des pièces de rechange pour le Chapin 6-9215 ?

Les pièces de rechange pour le Chapin 6-9215 sont disponibles sur le site officiel de Chapin, ainsi que chez certains détaillants en ligne et magasins de jardinage.

Quelle est la garantie du Chapin 6-9215 ?

Le Chapin 6-9215 est généralement couvert par une garantie limitée d'un an contre les défauts de fabrication. Consultez le manuel pour les détails spécifiques.

Comment régler la pression du Chapin 6-9215 ?

Pour régler la pression, utilisez la valve de pression située sur le réservoir. Tournez-la dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

Le Chapin 6-9215 peut-il être utilisé avec des produits chimiques ?

Oui, le Chapin 6-9215 peut être utilisé avec des produits chimiques, mais assurez-vous de vérifier la compatibilité des produits avec le matériel. Rincez soigneusement après utilisation.

Que faire si le Chapin 6-9215 fuit ?

Si le Chapin 6-9215 fuit, vérifiez d'abord les joints et les connections pour vous assurer qu'ils sont bien serrés. Si le problème persiste, inspectez le réservoir pour détecter d'éventuelles fissures.

Quelle est la meilleure façon de stocker le Chapin 6-9215 ?

Pour stocker le Chapin 6-9215, videz-le complètement, nettoyez-le, puis rangez-le dans un endroit frais et sec, à l'abri du gel.

MODE D'EMPLOI 6-9215 Chapin

Veuillez consulter le site Web

pour en savoir plus sur la garantie

CHIPPIN CHIPPIN PUMP DIAPHRAGN: 50 N DIPR: 12.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19.04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,04 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 N PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M PAN: 19,36 M

Chapin International, Inc

P.O. Box 549 700 Ellicott St.

Batavia, NY 14021-0549 U.S.A.

1-800-950-4458 www.chapinmfg.com

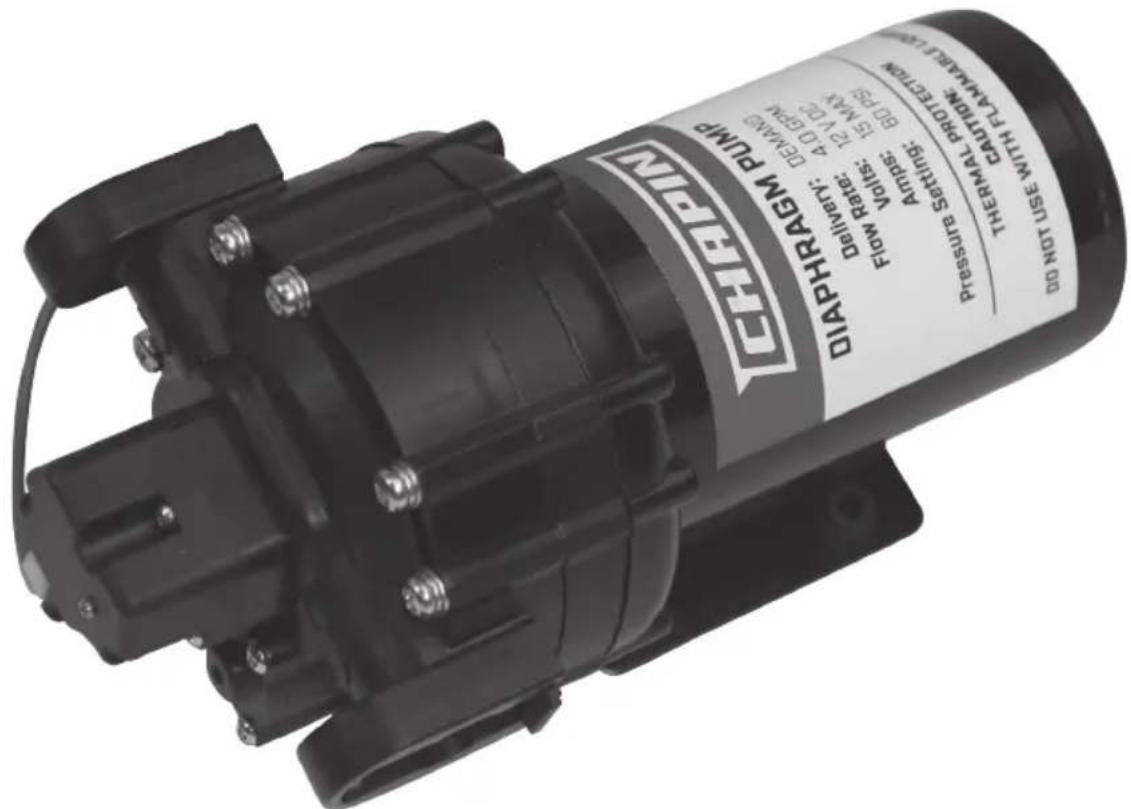

Modèle 6-9215

AVERTISSEMENT

Lisez attentivement ces instructions avant l'utilisation

Recommendations d'installation

Montage :

Montez votre pompe dans un emplacement optimal

1. Choisissez toujours l'endroit le plus sec loin de toute source de chaleur. Si un boîtier est nécessaire, des instructions spéciales pour refroidir le moteur peuvent être nécessaires. Consultez le service à la clientèle de Chapin au 1-800-950-4458.
2. La pompe peut être montée horizontalement avec l'orifice de sortie sur la droite lorsqu'elle est vue de l'extrémité de la pompe ou avec la pompe au-dessus du support, ou verticalement avec la pompe au-dessus ou au-dessous du moteur.
3. Évitez que la pompe n'atteigne des températures extrêmes élevées ou basses (de congélation) pendant le fonctionnement. Suivez une température ambiante de fonctionnement recommandée de 0° C à 46° C (32° F à 115° F).

DHAM DIPHAPRO Diphosphate Dihydroxide 100 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 250 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.50 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75 gm/100 gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm 2.75gm/100gm

Plomberie :

1. Utilisez un tuyau d'aspiration à l'entrée de la pompe. Une tuyauterie flexible est requise avec une pression nominale appropriée. (Minimum de 9,5 mm [3/8 po] I.D.)
2. Pour amorcer, soulagez d'abord toute la pression de l'orifice de sortie.
3. Installez un filtre à sédiments en ligne [0,3 mm] pour garder les débris de matières étrangères hors du système. Si un clapet de non-retour est nécessaire, utilisez un clapet dont la pression de fissuration ne dépasse pas 2 PSI [0,14 bar].
4. Installez toujours la tubulure pour maintenir un chemin non encombré afin d'éviter le sertissage. Utilisez des raccords coudés de 27 m (90 pi), si nécessaire.
5. Montez toujours la pompe avant les autres composants pour éviter d'introduire des particules dans l'eau. Cela évitera d'éventuels dommages à la pompe ou une défaillance provenant des débris de matières étrangères.

Système électrique :

1. Cette pompe a été conçue pour un fonctionnement intermittent. Il devrait y avoir des temps d'arrêt entre chaque utilisation. Ne la faites pas fonctionner indéfiniment. Consultez le service à la clientèle de Chapin au 1-800-950-4458.
2. Utilisez toujours une alimentation électrique appropriée pour éviter que la pompe ne soit endommagée ou ne tombe an panne.
3. Les spécifications de la pompe et du moteur sont basées sur une batterie chargée par alternateur [13,2 VCC].
4. Utilisez une alimentation de batterie suffisante. Certaines petites batteries de VTT et de tracteur à pelouse peuvent affecter les performances de la pompe en raison de leur faible tension et des ampères nominaux. Consultez les spécifications du fabricant de la batterie pour obtenir la bonne compatibilité.

Précautions liées à l'installation et au fonctionnement

1. NE PAS soumettre la pompe à des pressions plus élevées que 125 PSI [8,5 bars]
2. Tant qu'il y a une pression d'entrée de l'eau, la pompe n'arrêtera pas le débit d'eau et ce, même si le moteur est éteint. S'assurer que le système a un moyen positif d'interrompre l'alimentation d'eau.
3. NE PAS utiliser la pompe dans un environnement caractérisé par des risques d'explosion. Un arc électrique des balais du moteur, une commutation ou une chaleur excessive d'un moteur incorrectement cyclé peut provoquer une explosion.
4. NE PAS positionner le moteur de la pompe à proximité de matières combustibles. La température de surface du moteur peut dépasser 120 °C (250 °F).
5. NE PAS pomper de l'essence, gazole, produits pétroliers ou autres fluides inflammables. Les matériaux de la tête de la pompe et les élastomères ont été conçus UNIQUEMENT POUR UNE UTILISATION AVEC DE L'EAU.
6. Tous les fluides/produits chimiques ne sont pas compatibles avec cette pompe. Les élastomères de la pompe peuvent tomber en panne et causer des fuites s'ils sont utilisés incorrectement, laissés dans des fluides incompatibles.
7. Pour éviter les risques de décharge électrique, coupez l'alimentation électrique avant de commencer tout travail. Soyez toujours prudent. En cas de panne de la pompe, le compartiment et/ou le liquide de la pompe pourraient être conducteurs de haute tension de composantes et de connexions normalement sécuritaires au toucher. Il existe toujours une possibilité de décharge électrique lors de travaux ou de la manipulation de composants électriques. En cas de doute, consultez un électricien autorisé. Utilisez toujours un électricien qualifié pour le câblage et l'achèvement des connexions électriques. Respectez les codes nationaux et locaux de l'électricité le cas échéant.

(2) Raccords à attache rapide droite

[1] Raccords à attache rapide de 90°

Installation et fonctionnement

1. L'alimentation en eau devrait être coupée ou déconnectée de la source.
2. Coupez le tuyau flexible à la longueur souhaitée pour une connexion sécurisée
3. Insérez le tube dans les raccords à raccord rapide à 90° ou droit fournis. Utilisez le raccord à 90° si le tube sertit à l'entrée ou à la sortie de la pompe. Fixez le tuyau au raccord (pinces non incluses) et faites glisser le raccord sur les supports de fixation rapide de la pompe. Fixez en faisant bien glisser les languettes de verrouillage.
4. Votre pompe Chapin dispose d'une connexion électrique standard avec une protection de fusible en ligne pour un branchement facile avec toute alimentation de batterie de 12 V telle qu'un tracteur de catégorie, une batterie de VTT ou UTV.
5. Votre pompe Chapin est maintenant prête à être utilisée.
6. La pompe commencera à créer de la pression. La pression de fonctionnement varie selon le débit, la vanne de débit, la pression de l'eau d'alimentation et la tension de la conduite. Vérifiez les fuites de raccord. Faites fonctionner pendant environ 15 minutes. Remarque : d'autres réglages ne devraient pas être nécessaires, bien qu'il puisse falloir plusieurs jours de fonctionnement avant que tout l'air ne soit purgé et que le système ne se soit stabilisé.

Dépannage de votre pompe Chapin de 12 V et 15,1 L/MIN [4,0 GAL/M]

PROBLÈMES VÉRIFIER
La pompe ne démarre pas	La tension (+/- 10 %) et les connexions électriques
	Le fusible ou disjoncteur
	Le fonctionnement de l'interrupteur de pression
	Le redresseur ou le moteur pour tout circuit ouvert ou mis à la terre
	L'assemblage d'entraînement verrouillé
	la tension à l'interrupteu
La pompe ne s'amorcera pas (ne pas décharger pendant que le moteur tourne)	Les débris dans la crépine
	Les restrictions (plis) dans les tubes d'arrivée/sortie
	Les débris ou une augmentation dans les soupapes d'arrivée/sortie
La pompe ne s'arrêtera pas (la ligne de sortie est fermée et ne fuit pas)	L'air emprisonnée dans la ligne de sortie ou dans la tête de la pompe
	La tension de la pompe
	Les débris dans les soupapes d'entrée/sortie de la pompe
	Desserrer l'assemblage d'entraînement ou les vis de la tête de pompe
	Les opérations/réglages de l'interrupteur de pression
Fuites de la tête de pompe ou de l'interrupteur	Desserrer les vis de l'interrupteur ou de la tête de pompe
	La membrane d'interrupteur est rompue ou pincée
	La membrane percée si du fluide est présent

Tirez le meilleur parti de votre pompe Chapin

• Vérifiez les normes de fonctionnement du système chaque année
• Remplacez la membrane et vérifiez les normes de fonctionnement tous les 2 à 3 ans

NORMES TECHNIQUES

12 V c.c., totalement fermés et non ventilés

Puissance nominale maximale : 15

Connecteurs : 15 cm (6 po) de long

Pompe à membrane de 5 chambres volumétriques, auto amorçante, capable de fonctionner à sec.

Capacités d'amorçage : 3,7 mL (12 pi)

Pression max : 60 psi

Ports d'entrée/sortie : Attache rapide

[2] 1,9 cm [3/4 po] à 1,27 cm [1/2 po] droit

[1] 1,9 cm (3/4 po) à 1,927 cm (1/2 po) à 90°

Instructions importantes de retour sécuritaire :

Lors d'un retour de votre pompe pour une réparation ou au titre de la garantie, vous devez :

1. Rincer les résidus chimiques de la pompe. Faire circuler de l'eau propre à travers la pompe pendant au moins 15 minutes si la pompe peut effectuer un cycle. Si ce n'est pas le cas, rincez abondamment à l'intérieur et à l'extérieur à l'aide du tuyau.
2. Étiqueter clairement la pompe avec le type de produits chimiques qui ont été cyclés à travers la pompe.
3. Inclure la description complète du problème de fonctionnement, notamment l'utilisation de la pompe, les symptômes de défaillance, etc.

Les pompes peuvent contenir des résidus de produits chimiques. Suivez attentivement les étapes appropriées pour protéger tous ceux qui gèrent les retours et nos techniciens de laboratoire qui évaluent les problèmes lors de votre retour.

Veuillez appeler Chapin International, Inc. avant de retourner tout produit.

1-800-950-4458

AVERTISSEMENT :

NE PAS FAIRE FONCTIONNER LA POMPE DANS LES TEMPÉRATURES AMBIANTES AYANT ATTEINT LE NIVEAU DE CONGÉLATION.

ENTREPOSAGE

Protégez la pompe du gel pendant le stockage. Remplissez le système de pompe avec de l'antigel RV. L'antigel RV est le choix privilégié. Il est biodégradable et généralement plus sûr que la plupart des solutions antigel. Assurez-vous d'en pulvériser dans tout le système pour vous assurer que toutes les composantes sont protégées du gel.

SORTIR DE L'ENTREPOSAGE

Vidangez l'unité de tout antigel. Assurez-vous de collecter l'antigel en toute sécurité. Rincez l'intégralité du système avec de l'eau propre et fraîche jusqu'à ce que la pompe soit complètement exempte d'antigel. Jetez l'antigel de façon adéquate conformément au code local.
