SS-21320 - Ventilateur Sogo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur mural
Marque	Sogo
Modèle	SS-21320
Diamètre des pales	40 cm (16 pouces)
Alimentation	220-240 V ~ 50 Hz
Puissance	50 W
Vitesses	3 (faible, moyenne, élevée)
Oscillation	Oui, commandée par cordon
Inclinaison	Oui, manuelle
Montage	Mural sur support métallique fourni
Matériau principal	Plastique et métal
Utilisation	Intérieur uniquement
Sécurité	Arrêt automatique en cas de choc ou basculement
Nettoyage	Chiffon humide, ne pas immerger, pas de détergents abrasifs
Stockage	Dans un endroit sec, utiliser l'emballage d'origine
Réparabilité	Réparations par un technicien qualifié uniquement
Pièces détachées	Disponibles via le service après-vente
Conformité	Directives Basse Tension, CEM, RoHS, Écoconception
Service après-vente	www.sogosat.com / 0034 902 222 161

FOIRE AUX QUESTIONS - SS-21320 Sogo

Comment assembler le ventilateur SS-21320 ?

Fixez d'abord le support métallique au mur à l'aide de vis (mur solide d'épaisseur >20 mm). Montez la grille arrière sur le boîtier moteur, insérez l'hélice et serrez la vis de sécurité (sens antihoraire). Placez la grille avant et fixez-la avec l'anneau de fixation. Enfin, accrochez le ventilateur sur le support métallique.

Comment régler la vitesse du ventilateur ?

Utilisez le cordon suspendu sur le côté droit. Tirez une fois pour allumer à faible vitesse, chaque traction successive augmente la vitesse (moyenne, élevée) et la dernière traction éteint le ventilateur.

Comment activer l'oscillation ?

Tirez sur le cordon suspendu du côté gauche pour démarrer l'oscillation. Tirez à nouveau pour l'arrêter en mode fixe.

Peut-on incliner le ventilateur ?

Oui, vous pouvez incliner manuellement le ventilateur en poussant doucement la grille vers le haut ou le bas. Assurez-vous que le ventilateur est éteint et ne forcez pas l'inclinaison.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux légèrement humide pour essuyer les surfaces extérieures et les grilles. N'utilisez pas de détergents abrasifs et ne rincez pas l'appareil à l'eau.

Où installer le ventilateur mural ?

Le ventilateur doit être installé sur un mur en bois massif ou en matériau dur d'au moins 20 mm d'épaisseur. Respectez une distance d'au moins 35 cm du plafond et 30 cm des murs adjacents.

Quelles sont les précautions de sécurité à respecter ?

Ne pas utiliser à l'extérieur, ne pas immerger, ne pas insérer d'objets dans la grille, ne pas couvrir le ventilateur, ne pas utiliser avec une rallonge inadaptée, et toujours débrancher avant le nettoyage ou si inutilisé.

Que faire si le ventilateur ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique. Si le câble ou la prise est endommagé, faites remplacer par un professionnel. En cas de dysfonctionnement, contactez le service après-vente agréé. N'essayez pas de réparer vous-même.

Puis-je utiliser une rallonge avec ce ventilateur ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, la puissance nominale de la rallonge doit être au moins égale à celle du ventilateur (50 W) et disposée de manière à ne pas présenter de risque de trébuchement.

Comment ranger le ventilateur en hiver ?

Nettoyez-le d'abord selon les instructions, puis rangez-le dans son emballage d'origine dans un endroit sec. Ne jamais ranger le ventilateur branché et ne pas enrouler le cordon trop serré.

MODE D'EMPLOI SS-21320 Sogo

Ventilateur Mural de 16" (40 cm)

1. Avis important P.22

2. Définitions des symboles P.22

3. Consignes de sécurité pour l'utilisateur P.22 I. Précautions générales lors de l'utilisation P.23 de matériel électrique

II. Restrictions d'utilisation pour éviter les P.23 blessures

III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne P.24

IV. Restrictions d'utilisation lorsqu'il est utilisé P.25 avec des enfants et des personnes âgées

V. AVERTISSEMENT IMPORTANT P.26

VI. Instructions à suivre lors de l'utilisation de P.27 l'appareil

1. Spécifications techniques P.29

2. Descriptif des pièces P.29

3. Instructions de montage et d'utilisation P.29

4. Nettoyage et entretien P.31

5. (ERP) Spécifications techniques P.64

6. Déclaration de conformité P.66

7. Responsabilité de l'élimination, détails de la P.67 fabricant et service après-vente

INDEX

• Lisez toujours attentivement le mode d'emploi avant utilisation.
• Ce mode d'emploi peut être téléchargé à partir de notre page Web à l'adresse suivante : www.sogo.es
• Conservez ces instructions pour pouvoir les consulter ultérieurement.

2. Définitions des symboles

1

2

GENERAL PRECAUTIONS

3

1. Informations utiles et conseils importants sur l'utilisation
   2 Mise en garde contre les situations dangereuses du point de vue de vie et des biens
   3 Précautions lors de l'utilisation d'équipements électriques et électroniques.

3. Consignes de sécurité pour l'utilisateur

GENERAL

I. PRECAUTIONS Précautions générales lors de l'utilisation de matériel électrique

•N'utilisez pas l'appareil à d'autres fins que celles décrites dans ce mode d'emploi.

• N'utilisez pas et ne stockez pas l'appareil à l'extérieur.
• Placez toujours l'appareil sur une surface plane et régulière.
• Ce produit est destiné à un usage intérieur, non industriel, non commercial et uniquement à usage domestique.

N'utilisez pas le produit à l'extérieur ou à d'autres fins. Une mauvaise utilisation ou une mauvaise manipulation peut causer des défaillances à l'appareil et blesser l'utilisateur.

• L'appareil doit être utilisé uniquement aux fins prévues. Aucune responsabilité n'est acceptée pour les dommages résultant d'une mauvaise utilisation ou d'une mauvaise manipulation.
•Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension secteur avant de brancher l'appareil.
- Retirez toujours la fiche de la prise de courant lorsque l'appareil n'est pas utilisé. Ne laissez pas l'appareil sans surveillance lorsqu'il est allumé.
- Une surveillance étroite est nécessaire lorsqu’un appareil est utilisé par ou à proximité d’enfants.
- Les appareils ne sont pas destinés à être commandés au moyen d'une minuterie

externe ou d'un système de commande à distance séparé.

• L'appareil n'est pas complètement déconnecté de la source d'alimentation, même après avoir été éteint. Pour le débrancher complètement, débranchez-le de la prise secteur.

II. ! Restrictions d'utilisation pour éviter les blessures

- Ne laissez pas l'appareil fonctionner sans surveillance.

- Ne placez pas ou n'utilisez pas cet appareil à proximité de sources d'eau.

- Ne placez pas et ne faites pas fonctionner l'appareil et son cordon d'alimentation sur ou à proximité de surfaces chaudes (par exemple, des plaques de cuisson) ou de flammes.

- Ne laissez pas le cordon d'alimentation endre sur des angles ou des arêtes vives et tenez-le à l'écart des objets chauds et des flammes. N'enroulez pas le cordon autour de l'appareil et ne le pliez pas.

- N'utilisez jamais d'accessoires non recommandés par le fabricant.

- L'utilisation d'accessoires non recommandés ou non vendus par le fabricant de l'appareil peut provoquer un risque d'incendie,

d'électrocution ou de blessures.

• Lorsque vous souhaitez retirer la fiche de la prise murale, veuillez le faire au niveau de la fiche elle-même et non en tirant sur le câble ou sur l'appareil lui-même.
• Pour éviter les chocs électriques, assurez-vous que vos mains sont sèches avant de brancher ou de débrancher.
• N'utilisez pas l'appareil avec les mains mouillées, sur des sols humides ou lorsque l'atmosphère est humide, il y a un risque de choc électrique.

III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne

•N'immergez jamais l'appareil ou la prise dans l'eau ou tout autre liquide. En cas de chute de l'appareil dans l'eau, débranchez-le immédiatement de l'alimentation secteur et apportez-le à un agent de service agréé pour réparation avant de le réutiliser.
- N'utilisez pas l'appareil s'il est couché sur le sol, si ce sont des visibles signes de dommages ou une fuite.
- N'utilisez pas l'appareil si le câble ou la fiche est endommagé. Si le cordon est endommagé, il doit être remplacé uniquement par le fabricant, son agent de

service ou des personnes de qualification similaire afin d'éviter tout danger.

• En cas de dysfonctionnement de l'appareil ou s'il a été endommagé de quelque manière que ce soit, renvoyez l'appareil au centre de service agréé le plus proche pour examen, réparation ou réglage.
• En cas de problèmes matériels, n'essayez pas de réparer le produit vous-même. Les réparations ne doivent être effectuées que par des techniciens qualifiés.

IV. Restrictions d'utilisation lorsqu'il est utilisé avec des enfants et des personnes âgées

• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.
• Les enfants ne doivent pas jouer avec l'appareil.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser

cet appareil en toute sécurité et sur les dangers que cela comporte.

• Gardez l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil

V. AVERTISSEMENT IMPORTANT

- Pour éviter une surcharge du circuit lors de l’utilisation de ce produit, ne faites pas fonctionner un autre produit une puissance élevée sur le même circuit électrique.

- Un cordon d'alimentation court est fourni avec ce produit. Il n'est pas recommandé d'utiliser une rallonge avec ce produit, mais si une rallonge doit être utilisée :

- La puissance électrique indiquée sur le cordon doit être au moins égale à celle du produit.

- Disposez la rallonge de manière à ce qu'elle ne pende pas là où elle pourrait faire trébucher ou être tirée par inadvertance.

VI. Instructions à suivre lors de l'utilisation de l'appareil

• N'insérez pas les choses pour les sorties d'air et les bras, afin d'éviter des dommages.

- Ne pas couvrir l'aérateur / la grille.

- Nettoyer l'apparence avec un chiffon humide légèrement. Ne pas utiliser de détergents ou de solutions. Ne pas rincer l'appareil.

- Ne pas faire de sorties d'air et les bras près du mur ou le rideau.

- Ne pas frapper ou secouer le corps lors de l’utilisation, sinon il peut causer arrêter automatiquement.

- Toujours éteindre le ventilateur lorsque vous déplacez d’un endroit à l’autre.

- Si le ventilateur sera stocké pendant de longues périodes de temps ou de ne pas utiliser régulièrement Ra, utilisez l'emballage d'origine (ou similaire) et l'enregistrer dans un Sec et propre Avant d'utiliser à nouveau, voir si l'appareil est propre et sec, si les pales du ventilateur tournent librement.

- Assurez-vous d'éteindre le ventilateur et de débrancher la fiche de la prise murale, avant de retirer la grille de protection à des fins de nettoyage.

4. Information technique

No. de Modele Tension Fréquence Puissance
SS-21320 220-240V 50Hz	50W

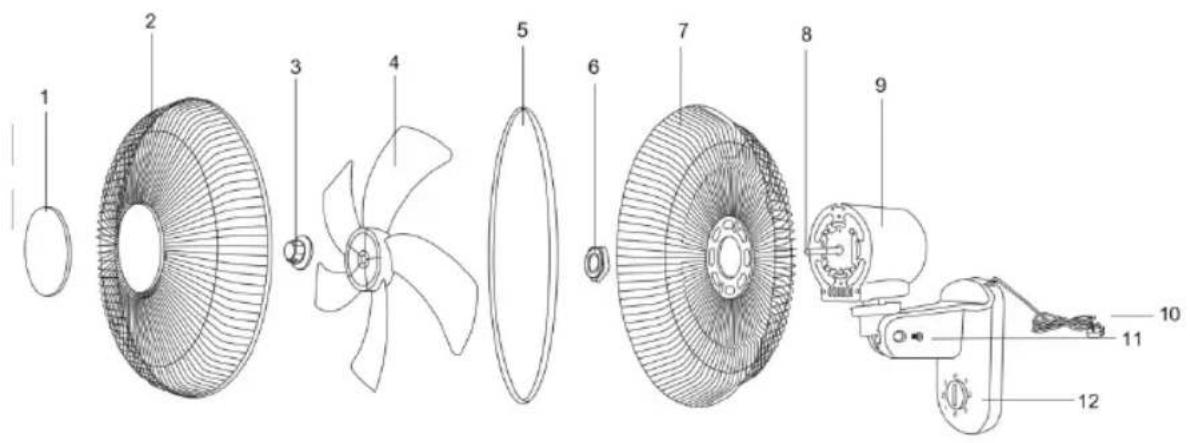

5. Identification des pièces

1. Cache de la grille avant
2. Grille avant
3. Vis de sécurité pour la fixation de l'hélice
4. Pales de l'hélice
5. Anneau de fixation de la grille
6. Vis de sécurité pour la fixation de la grille
7. Grille arrière
8. Arbre du moteur
9. Boitier du moteur
10. Cordon d'alimentation
11. Vis de serrage du système d'inclinaison
12. Panneau de commande

6. Instructions de montage et d'utilisation

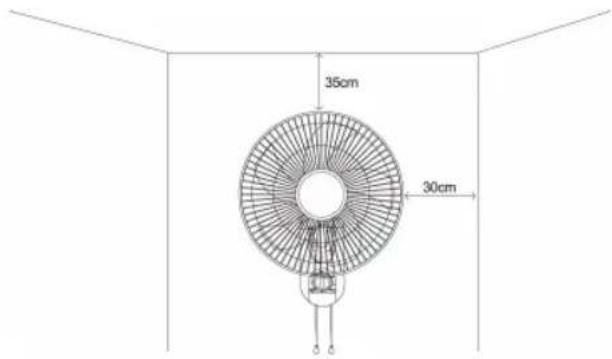

Installation

Le ventilateur doit être installé sur un mur en bois massif ou vertical.

Remarque : pour éviter que le ventilateur ne tombe, assurez-vous d'installer le ventilateur sur des murs de plus de 20

mm d'épaisseur et faits en matériau dur.

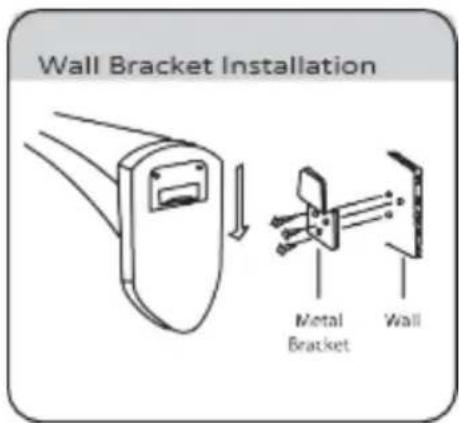

Installation du support métallique :

1. Ce ventilateur est fourni avec un support métallique pour installer le ventilateur au mur.
2. Fixez fermement le support métallique fourni au mur à l'aide de vis.

Remarque : les supports doivent être positionnés à au moins 35 cm du plafond et 30 cm des murs adjacents.

Installation du ventilateur :

Montez le ventilateur sur le support en insérant le loquet du support dans la fente située à l'arrière du support du ventilateur.

Remarque : assurez-vous que le ventilateur est bien fixé sur le support métallique pour éviter tout type d'accident.

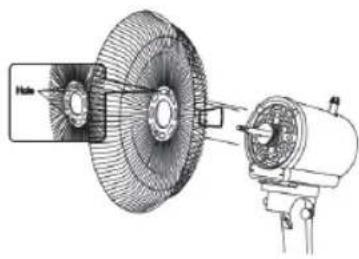

Assemblage du ventilateur :

1. Installez la grille arrière (#7) au boîtier du moteur (#9) sur l'arbre du moteur (#8).
2. Fixez-la à l'aide de la vis de sécurité pour fixation de la grille (#6).
3. Insérez l'hélice du ventilateur (#4) sur l'arbre du moteur (#8).
4. Serrez-la avec la vis de sécurité pour fixation de l'hélice (#3), en la tournant dans le sens inverse des aiguilles d'une montre.
5. Montez la grille avant (#2) avec le logo en position verticale, sur le clip en U de la grille arrière (#7).
6. Fixez-la fermement à l'aide de l'anneau de fixation de la grille.

Fonctionnement du produit :

Ce ventilateur est fourni avec 2 cordons suspendus pour régler la vitesse du ventilateur et gérer la fonction d'oscillation.

Cordon de réglage de la vitesse du ventilateur :

Le cordon suspendu sur le côté droit du ventilateur est connecté à la molette de vitesse, ce qui permet de sélectionner la vitesse souhaitée et aide aussi à éteindre le ventilateur.

Molette de vitesse du ventilateur :

1. Arrêt

2. Vitesse basse

3. Vitesse moyenne

4. Vitesse élevée

Fonction :

En tirant sur le cordon suspendu du côté droit, vous pouvez allumer le ventilateur à faible vitesse et à chaque traction consécutive, vous pouvez changer la vitesse de faible à, moyenne et élevée et avec la traction finale, vous pouvez l'éteindre.

Cordon de réglage de la fonction d'oscillation :

Le cordon suspendu sur le côté gauche permet au ventilateur de passer du mode fixe au mode oscillation.

Tirez sur le cordon pour démarrer la fonction d'oscillation et tirez-le à nouveau pour l'arrêter.

Fonction d'inclinaison du ventilateur :

Pour diriger l'air vers un angle spécifique, vous pouvez incliner le ventilateur simplement en le poussant vers le haut ou vers le bas.

Remarque : assurez-vous que le ventilateur est éteint lorsque vous inclinez la direction des pales du ventilateur. De plus, ne le tenez pas fermement, ce qui pourrait endommager le fonctionnement du ventilateur, tenez avec précaution simplement la grille du ventilateur avec les mains et inclinez-la doucement dans n'importe quelle direction.

7. Nettoyage et entretien

Nettoyage et entretien

1. Toujours débrancher le cordon d'alimentation de la prise pour nettoyer le ventilateur.

2. Le cumul lvo po co n peut être enlevée avec un chiffon doux pour nettoyer la grille du ventilateur arrière.

3. Surfaces extérieures nettoyer le ventilateur de temps en temps avec un chiffon humide (pas mouillé) et sec avec un chiffon doux et sec avant de faire fonctionner le ventilateur.

4. Ne pas utiliser de nettoyants abrasifs pour nettoyer cet appareil, il causera des dommages à elle.

Stockage

1. Suivez les instructions de nettoyage 1-4 ci-dessus. Assurez-vous d'enlever et de nettoyer le ventilateur avant de le ranger.
2. Conservez l'emballage d'origine pour stocker le ventilateur.
3. Toujours ranger dans un endroit sec.
4. Ne rangez jamais si branché.
5. Ne jamais enrouler le cordon trop serré dans le ventilateur ou exercer de pression sur le cordon d'où il pénètre dans le ventilateur, et qui pourrait causer le cordon et s'effiloch.

1. IMPORTANTE:

Détails du contact /

Detalhes do contato

Cet appareil est conforme a la directive Basse Tension 2014/35/CE.

La directive Compatibilité électromagnétique 2014/30/UE.

La directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements.

La directive 2009/125/CE électriques et électroniques sur les exigences en matière d'éco conception applicables aux produits liés à l'énergie.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne peut pas être jeté comme un déchet normal ou un déchet ménager. Tous les équipements électriques, électroniques et les appareils à piles doivent être recyclés de manière appropriée et conformément aux lois municipales locales. Vous pouvez les recycler en les apportant à un centre d'élimination agréé par le gouvernement ou dans des poubelles spécialisées que vous pouvez trouver dans tous les grands supermarchés à proximité, les magasins de produits électroniques ou électroménagers ou les centres commerciaux qui disposent de ces types d'installations.

Élaboré par: SOGO basé sur les normes de qualité européennes Importé par: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valence, Espagne Produit fabriqué en China. Service après-vente: www.sogosat.com [e-mail] / 0034 902 222 161
