MANUALE UTENTE SS-21320 Sogo

Ventilatore da parete da 16" (40 cm)

1. Avviso importante P.53

2. Definizioni dei simboli P.53

3. Istruzioni di sicurezza per l'utente P.53

I. Precauzioni generali durante l'uso di appa- P.54 recchiature elettriche

II. Restrizioni d'uso per evitare lesioni P.55 personali

III. Restrizioni all'uso del prodotto dovute a P.56 cattive condizioni o guasti

IV. Restrizioni d'uso se usato con bambini e P.57 anziani

V.AVVISOIMPORTANTE P.58

VI. Istruzioni da seguire quando si utilizza il dispositivo P.59

1. Specifiche tecniche P.60

2. Descrizione delle parti P.60

3. Istruzioni per il montaggio e l'uso P.60

4. Pulizia e manutenzione P.52

5. (ERP) Specifiche tecniche P.64

6. Dichiarazione di conformità P.66

7. Responsabilità per lo smaltimento, dettagli del produttore e servizio post-vendita P.67

1. AVISO IMPORTANTE:

• Leggi sempre attentamente il manuale delle istruzioni prima dell'uso.
• Questo manuale può essere scaricato dal nostro sito www.sogo.es
• Conserva queste istruzioni per riferimento futuro.

2. Definizioni dei simboli

1

2

GENERAL PRECAUTIONS

3

1- Informazioni importanti e indicazioni per uso benefico.
2- Segnalazione di pericolo per le persone e la Prodotto.
3- Precauzioni durante l'utilizzo di appa-recchiature elettriche ed elettroniche.

3. GENERAL PRECAUTIONS Istruzioni di sicurezza per l'utente

I. Precauzioni generali durante l'uso di apparecchiature elettriche

• Non utilizzare l'apparecchio per scopi diversi da quelli descritti in questo manuale.
  • Non utilizzare o conservare l'apparecchio

all'aperto.

- Posiziona sempre l'apparecchio su una superficie piana e regolare.

- Questo prodotto è destinato all'uso al co-perto, non industriale, non commerciale ed esclusivamente domestico. Non utilizzare l'apparecchio all'aperto o per altri scopi. L'uso o gestione impropri possono causare problemi all'apparecchio e lesioni all'utente.

- L'apparecchio deve essere utilizzato solo per gli scopi previsti. Si declina ogni responsabilità per danni derivanti da un uso o gestione errati.

- Prima di collegare l'apparecchio verificache la tensione indicata sulla targhetta dei dati sia compatibile con la tensione di rete disponibile.

- Stacca sempre la spina dalla presa di crrente quando l'apparecchio non è in uso. Non lasciare l'apparecchio incustodito quando è acceso.

- È necessaria una stretta supervisione quando l'apparecchio viene utilizzato da o vicino a bambini.

- Anche dopo essere stato spento, l'apparecchio non è completamente scollegato dalla rete elettrica. Per scollegarlo completamente devi staccare la spina dalla presa di corrente.

- Questo apparecchio non è adatto ad essere azionato tramite un timer esterno o un sistema di telecomando separato.

II. 🚠️ Restrizioni d’uso per evitare lesioni personali

• Non lasciare che l'apparecchio funzioni incustodito.
• Non posizionare o utilizzare questo apparecchio vicino all'acqua.
• Non posizionare o utilizzare l'apparecchio e il suo cavo di alimentazione su o vicino a superfici calde (ad es. piastre di cottura) o fiamme libere.
• Non lasciare che il cavo di alimentazione penda da spigoli acuti e tienilo lontano da oggetti caldi e fiamme. Non piegare il cavo e non avvolgerlo all'apparecchio.
• Non utilizzare mai accessori non consigliati dal produttore.
• L'uso di accessori non consigliati o venduti dal produttore può provocare incendi, scosse elettriche o lesioni personali.
• Per staccare la spina dalla presa elettrica, afferra la spina stessa e non tirare il cavo o l'apparecchio.
• Per evitare scosse elettriche, assicurarsi che le mani siano asciutte prima di collegare o scollegare. • L'apparecchio non deve

essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive dell'esperienza e perizia necessarie, a meno che non venga-no sorvegliate o addestrate.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Non utilizzare il dispositivo con le mani bagnate, su pavimenti umidi o quando l'atmosfera è umida, c'è il rischio di scosse elettriche.
• Durante l'utilizzo dell'apparecchio, accertati che il cavo di alimentazione non venga intrappolato o schiacciato.
• Non lasciare che l'unità motore, il cavo ola spina si bagnino, per evitare il rischio di scosse elettriche.

III. ☐! Restrizioni all'uso del prodotto do- vute a cattive condizioni o guasti

• Non immergere mai l'apparecchio o la spina in acqua o altri liquidi. In caso di caduta dell'apparecchio in acqua, scollegalo immediatamente dalla rete elettrica e, prima di riutilizzarlo, consegnalo ad un centro di assistenza autorizzato per la riparazione.
• Non utilizzare l'apparecchio se è caduto sul

pavimento, se ci sono segni visibili di danni o se presenta una perdita.

• Non usare l'apparecchio se il cavo o la spina hanno subito danni, nel qual caso dovranno essere sostituiti solo dal produttore, da un suo agente di servizio autorizzato o da persone parimente qualificate per evita-re rischi.
• In caso di malfunzionamento dell'apparecchio, o se è stato danneggiato in qualsiasi modo, consegnalo al più vicino centro di assistenza autorizzato per eventuali esami, riparazioni o regolazioni.
• In caso di problemi con l'hardware, non tentare di riparare il prodotto da solo. Le ri-parazioni devono essere eseguite solo da tecnici qualificati.

Restrizioni d'uso se usato con bambini e anziani

• La pulizia e la manutenzione affidate all'utente non devono essere effettuate da bambini senza supervisione.
• I bambini non devono giocare con l'appa-recchio.
• Questo apparecchio può essere usato da bambini di età pari o superiore agli 8 anni, e da individui con ridotte capacità fisiche, sensoriali o mentali, o prive de-

Il'esperienza e perizia necessarie, purché supervisionati e istruiti sull'uso sicuro de-ll'apparecchio e sui rischi e pericoli connessi a tale uso.

• Tieni apparecchio e cavo fuori dalla portata dei bambini minori di 8 anni.
• L'apparecchio non deve essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive dell'esperienza e perizia necessarie, a meno che non vengano sorvegliate o addestrate.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

V. AVISOIMPORTANTE

- Per evitare sovraccarichi elettrici, non usa-re altri prodotto ad alta potenza sullo stes-so circuito elettrico al quale è collegato questo apparecchio. - Questo apparecchio include un cavo di ali-mentazione corto. Si sconsiglia l'uso di una prolunga, ma se è necessario utilizzarne una:

• La potenza elettrica nominale del cavo deve essere almeno pari a quella del prodotto.
• Stendi la prolunga in modo che non passi dove può costituire un rischio di inciampo o essere accidentalmente tirata.

VI. Istruzioni da seguire quando si utilizza il dispositivo

- Non inserire oggetti estranei nelle prese d'aria e negli ingressi, al fine di evitare danni.

• Non coprire la presa d'aria.

- Pulire l'apparecchio con un panno leggermente umido. Non utilizzare alcun tipo di detergente o soluzione. Non risciacquare l'apparecchio.

- Non mettere le uscite d'aria e l'ingressi vici-no alla parete o di una tenda.

- Non battere o scuotere il corpo durante l'utilizzo, altrimenti potrebbe causare l'arresto automatico.

- Scollegare sempre la ventola quando ci si sposta da una posizione a un'altra.

- Se la ventola deve essere conservata per un lungo periodo di tempo o non viene utilizzata regolarmente, riporla nella confezione originale (o simile) e conservarla in un luogo asciutto e pulito. Prima di riu-tilizzarlo, controllare se l'unità è pulita e asciutta e se le pale della ventola ruotano liberamente.

- Assicurarsi di spegnere la ventola e rimuovere la spina dalla presa a muro prima di rimuovere la griglia di protezione per la pulizia.

4. Specifiche tecniche

Modello Tensione Frequenza Potenza di uscita
SS-21320 220-240V 50Hz 50W

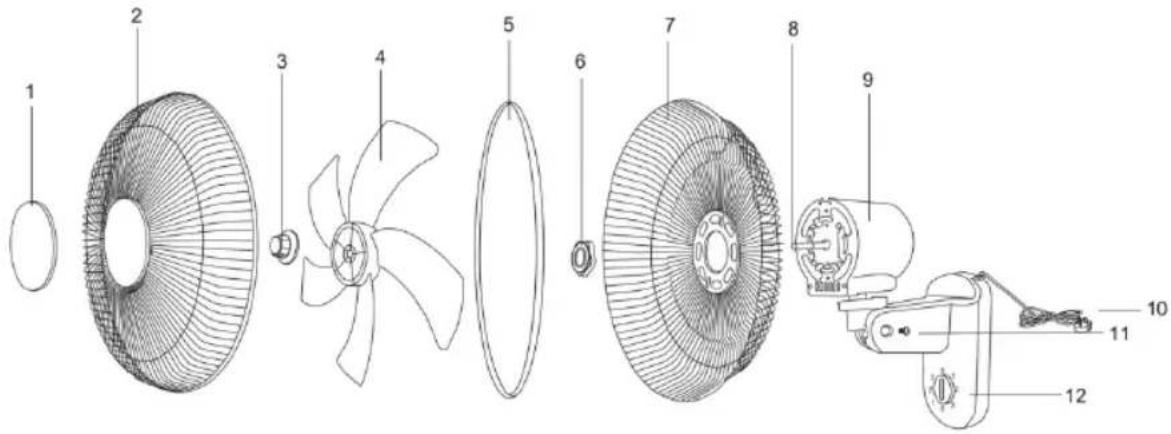

5. Descrizione delle parti

1. Copri-griglia
2. Griglia anteriore
3. Vite di fissaggio delle pale
4. Pale
5. Guarnizione griglia
6. Vite di fissaggio della griglia
7. Griglia posteriore
8. Albero motore
9. Vano motore
10. Cavo di alimentazione
11. Vite girevole
12. Pannello di controllo

6.Istruzioni per il montaggio e l'uso

Installazione:

Il ventilatore deve essere installato su una solida parete in legno o verticale.

Nota: Per evitare che il ventilatore cada, accertati di installarlo su pareti di spessore superiore ai 20mm e composte di materiale solido.

Installazione del supporto in metallo:

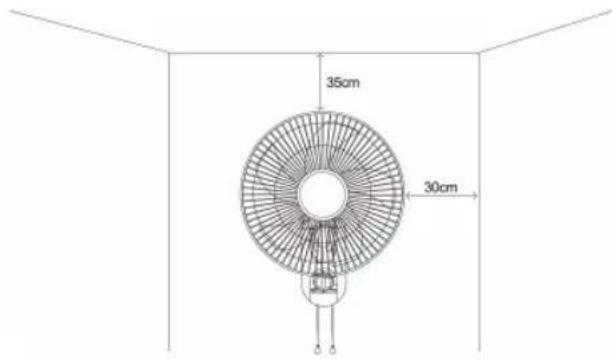

35cm 30cm

1. Questo ventilatore è dotato di un supporto metallico per installare la ventola su una parete.
2. Usa le viti per fissare saldamente la staffa metalli-ca in dotazione a una parete.

Nota: Il supporto deve essere posizionate ad almeno 35cm dal soffitto e a 30cm dalle pareti adiacenti.

Installazione del Ventilatore:

Monta il ventilatore sul supporto inserendo il fermo del supporto nella fessura posta sulla parte posteriore della staffa della ventola. Nota: accertati che la ventola si adatti saldamente al supporto in metallo per prevenire rischi ed incidenti.

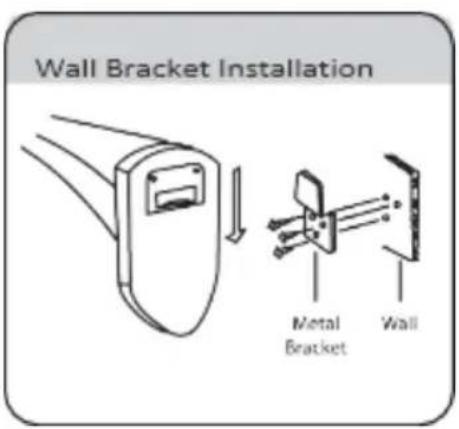

Wall Bracket Installation Metal Bracket Wall

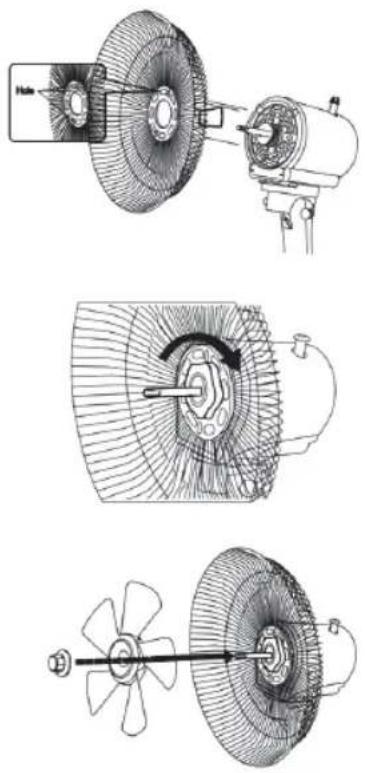

Montaggio del Ventilatore:

1. Installa la griglia posteriore (n.7) sull'albero motore (n.8) nel vano motore (n.9).
2. Fissalo usando le viti di fissaggio della griglia (n.6).
3. Inserisci le pale del ventilatore (n.4) nell'albero motore (n.8).
4. Serrale ruotando in senso antiorario la vite di fissaggio delle lame (n.3).
5. Monta la griglia anteriore (n.2), con il logo in verticale, sul supporto a U della griglia posteriore (n.7).
6. Fissalo saldamente con l'aiuto della guarnizione della griglia.

Funzionamento del Prodotto:

Questo ventilatore è dotato di due cordini sospesi per gestire la velocità del ventilatore e la funzione di oscillazione.

Cordino velocità ventola:

Il cordino apposto sul lato destro della ventola è collegato alla manopola della velocità di rotazione, e serve sia a selezionare la velocità desiderata che a spegnere la ventola.

Manopola velocità ventilatore:

1. Spento

2. Bassa velocità

3. Velocità media
4. Alta velocità

Funzione:

Tira il cordino sospeso sulla destra per attivare il ventilatore a bassa velocità, tira nuovamente per passare alle velocità, media e alta, ed eventualmente spegnerlo con il tiro finale.

Cordino funzione di oscillazione:

Il cordino sospeso sul lato sinistro serve a far passare il ventilatore dalla modalità fissa alla modalità di oscillazione. Tira il cordino per attivare la funzione di oscillazione, e tiralo di nuovo per arrestarla.

Funzione di inclinazione del ventilatore:

Per dirigere l'aria verso un punto specifico, inclina il ventilatore semplicemente spingendolo verso l'alto o il basso. Nota: accertati che il ventilatore sia spento prima di cambiare inclinazione alle pale; inoltre, non stringerlo con forza o potresti danneggiarlo, ma afferra la griglia della ventola e inclinala delicatamente in qualsiasi direzione.

7. Pulizia e manutenzione

Pulizia e manutenzione

1. Scollegare sempre il cavo dalla presa elettrica per pulire la ventola.
2. La polvere accumulata può essere rimossa con un panno morbido e quindi pulire la griglia posteriore della ventola.
3. Pulire periodicamente le superfic esterne della ventola con un panno umido (non bagnato) e asciugare accurata-mente con un panno morbido e asciutto prima di azionare la ventola.
4. Non utilizzare detergenti abrasivi per pulire questo apparecchio, poiché ciò potrebbe danneggiarlo.

Stoccaggio

1. Seguire le istruzioni per la pulizia 1-4 sopra. Assicurati di smontare e pulire la ventola prima di riporla.
2. Conservare l'imballo originale per conservare la ventola.
3. Conservare sempre in un luogo asciutto.
4. Non riporlo mai se è collegato.
5. Non avvolgere mai il cavo troppo stretto sulla ventola o premere il cavo nel punto in cui la ventola entra, poiché potrebbe causare l'usura o la rottura del cavo.

ENG / ESP

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva UE sulla bassa tensione 2014/35/CE.

Direttiva Compatibilità Elettromagnetica 2014/30/UE.

Direttiva 2015/863/UE sulla restrizione dell'uso di determinate sostanze pericolose in ambito elettrico.

Direttiva 2009/125/CE sui requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

Questo simbolo sul prodotto o sulla confezione indica che questo prodotto non può essere smaltito come normale rifiuto domestico o rifiuto domestico. Tutte le apparecchiature elettriche, elettroniche e le unità alimentate a batteria devono essere riciclate in modo adeguato e secondo le leggi locali comunali. Puoi riciclarli portandoli in un centro di smaltimento autorizzato dal governo o in contenitori specializzati che puoi trovare nei grandi supermercati, nei negozi di prodotti elettronici o elettrodomestici o nei centri commerciali che dispongono di questo tipo di strutture nelle vicinanze.

Progettato da: SOGO basato su standard di qualità europei Importato da: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Spagna Prodotto fabbricato in China. Servizio post-vendita: www.sogosat.com [e-mail] / 0034 902 222 161

SOGO®

Human Technology
