FHB II-P 10 x 75 - Cheville chimique Fischer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheville chimique (système à cartouche)
Marque	Fischer
Modèle	FHB II-P 10 x 75
Diamètre de la tige d'ancrage	10 mm
Longueur de la tige d'ancrage	75 mm
Profondeur d'ancrage (h_ef)	60 mm (pour M10x60) ou 75 mm (pour M10x75)
Diamètre de perçage (d_o)	10 mm
Profondeur de perçage (h_b)	75 mm (pour M10x75) ou 90 mm (pour M10x75 AS)
Couple de serrage (T_inst)	15 Nm (pour M10)
Type de cartouche	FHB II-P / FHB II-PF (sans styrène)
Température d'application	-5 °C à +40 °C
Temps de durcissement (à +20 °C)	10 min (cartouche), 90 min (injection)
Ouverture de clé (SW)	13 mm (pour M10)
Brosse de nettoyage recommandée	BS 10 (réf. 78178)
Perceuse à percussion recommandée	2-3 (selon tableau)
Matériau support	Béton (sec ou humide)
Fonctions principales	Fixation de barres d'ancrage filetées pour charges lourdes
Entretien et nettoyage	Nettoyage du trou de perçage par soufflage et brossage
Sécurité	Porter des gants et lunettes de protection ; respecter les temps de durcissement
Pièces détachées et réparabilité	Cartouches de mortier FHB II-P, mélangeurs statiques, barres d'ancrage FHB II-AL/AS, outil de pose RA-SDS
Informations générales	Système sans styrène, compatible avec montage à fleur et traversant

FOIRE AUX QUESTIONS - FHB II-P 10 x 75 Fischer

Quel est le diamètre de perçage pour la cheville FHB II-P 10 x 75 ?

Le diamètre de perçage (d_o) est de 10 mm, comme indiqué dans le tableau des paramètres de montage.

Comment nettoyer le trou de perçage avant l'injection ?

Il faut souffler au moins 2 fois, brosser 2 fois avec une brosse adaptée (BS 10), puis souffler encore 2 fois. Pour les diamètres ≥ M20, utiliser de l'air comprimé.

Quel est le temps de durcissement à température ambiante (20 °C) ?

Pour le système à cartouche FHB II-P, le temps de durcissement est de 10 minutes. Pour le système à injection, il est de 90 minutes.

Puis-je utiliser cette cheville dans du béton humide ?

Oui, mais il faut doubler les temps de durcissement et s'assurer qu'il n'y a pas d'eau stagnante dans le trou.

Quel outil de pose est recommandé pour la cartouche FHB II-P ?

Il est recommandé d'utiliser l'outil de pose RA-SDS (réf. 62420) pour insérer la barre d'ancrage.

Comment savoir si la cartouche est correctement préparée ?

Après avoir vissé le mélangeur statique, presser la cartouche jusqu'à ce que le mortier sorte d'une couleur uniformément grise. Jeter le mortier non gris.

Quelle est la profondeur d'ancrage pour ce modèle ?

Pour FHB II-P 10 x 75, la profondeur d'ancrage (h_ef) est de 60 mm (pour M10x60) ou 75 mm (pour M10x75) selon la barre utilisée.

Le produit contient-il du styrène ?

Non, le produit est sans styrène (Styrolfrei), comme indiqué sur la notice.

Quels sont les accessoires disponibles ?

Les accessoires incluent des cartouches FHB II-P, des mélangeurs statiques, des barres d'ancrage FHB II-AL/AS, des brosses de nettoyage, et l'outil de pose RA-SDS.

Puis-je utiliser la cheville pour un montage traversant ?

Oui, avec les barres d'ancrage FHB II-AS, le montage traversant est possible. Le trou dans la pièce à fixer doit également être rempli de mortier.

MODE D'EMPLOI FHB II-P 10 x 75 Fischer

* Information sur le niveau d'émission de substances volatiles dans l'air intérieur, présentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions).

Deutsch 4

English 6

Français 8

Nederlands 10

Dansk 12

Svenska 14

Norsk 16

Suomi 18

Italiano 20

Español 22

Português 24

Český 26

Slovensko 28

Polski 30

Eesti 32

Lietuviškai 34

Latviešu 36

Русский 38

Українська 40

Қазақша 42

Ελληνικά 44

Styrolfrei Styrene free Sans styrène Zonder styreen

A Réalisation du perçage

1. Réaliser le perçage à l'aide d'une perceuse à percussion. Diamètre et profondeur de perçage prescrits, voir tableau 3.
2. Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau 3. A partir de la taille de perçage M20, utiliser de l'air comprimé pour éjecter les débris de matériau.

B Préparation de la cartouche d'injection

Retirer le capuchon de fermeture et visser le mélangeur statique.

Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l'utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d'injection et presser jusqu'à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet).

Attention : jeter le mortier qui n'est pas gris car il ne prend pas !

GI Montage à fleur avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L

Réalisation et nettoyage des trous de perçage conformément au point A.

1. Injection de mortier. (Préparation de la cartouche conformément au point B). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).

2. Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l'utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L'excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel!

3. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.

EII Montage traversant avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L

Pour les barres d'ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point A.

1. Injection de mortier conformément aux indications du point C 3.

2. Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l'épaisseur de la pièce de montage. L'excédent de mortier doit sortir au niveau de la surface en béton. Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel! Pour le montage au-dessus de la tête, l'utilisation de cales est recommandée selon les cas.

3. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.

Tableau 1 Temps de durcissement du mortier à injecter

Température de la cartouche(mortier min. + 5 °C)	Open time /preparation timein minutes	Températuredans le fondde l'ancrage	Temps dedurcissementen minutes
		- 5 °C - + 0 °C 360
		>+ 0 °C - + 5 °C 180
>+ 5 °C - +20 °C	15	>+ 5 °C - +20 °C	90
>+ 20 °C - + 30 °C	6>+ 20 °C - + 30 °C	35
>+ 30 °C - + 40 °C	4>+ 30 °C - + 40 °C	20
>+ 40 °C 2>+ 40 °C	12

ATTENTION : Dans les cas de montage dans du béton humide, doubler les temps de durcissement! Le trou de perçage doit être vidé de toute eau stagnante!

Cartouche FHB II - A L · FHB II - A S

En cas d'utilisation de cartouches FHB II, nous vous recommandons d'utiliser l'appareil de pose RA-SDS (réf. 62420).

DI Montage à fleur avec cartouche, barres d'ancrage FHB II - A S et FHB II - A L

1. Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3. Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceusé à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-diatement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tableau 3.

D II Montage traversant avec cartouche, uniquement avec barres d'ancrage FHB II - A S

1. Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3. Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-datement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué (tableau 3).

Tableau 2 Temps de durcissement du mortier en cartouche

Temp.°C	Temps de durcissement en min.FHB II-P FHB II-PF*
- 5	240	8
+ 0	45	6
+ 10	20	4
≥ + 20	10	2

* Temp. max. de la cartouche : +30 °C.

ATTENTION: Dans les cas de montage dans du béton humide et lorsque le trou de perçage est rempli d'eau, doubler les temps de durcissement!

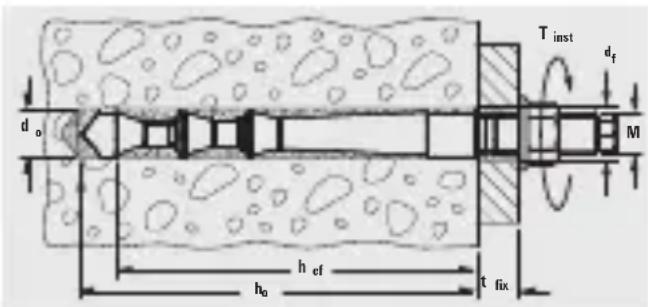

T_inst d_f M d_o h_ef t_fix

Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche :

Dimension	Per-çage d_o [mm]	Prof. de per-çage h_b [mm]	Trou de passage d_f [mm]	Prof. d'an-crage h_ef [mm]	Couple T_inst [Nm]	Ouver-ture de clé SW [-]	Brosse BS		Injec-tion echelles pour mortier [-] [kg]	Perceuse à percus-sion re-comman-dée	Cartouche: Cartouche de mortier FHB II-P/ FHB II-PF
							mm	N° d'art.
FHB II - AL M 8x 60	10	75	9	60	15	13	10	78178	3	2–3	8x 60
FHB II - AL M10x 95	12	110	12	95	20	17	12	78179	5	2–3	10x 95
FHB II - AL M12x100	14	115	14	100	40	19	14	78180	6	2–3	12x100
FHB II - AL M12x120	14	135	14	120	40	19	14	78180	7	2–3	12x120
FHB II - AL M16x125	18	145	18	125	60	24	16/18	78181	9	2–3	16x125
FHB II - AL M16x145	18	165	18	145	60	24	16/18	78181	11	2–3	16x145
FHB II - AL M16x160	18	175	18	160	60	24	16/18	78181	13	4–5	16x160
FHB II - AL M20x210	25	235	22	210	100	30	25	97806	33	4–5	20x210
FHB II - AL M24x210	25	235	26	210	100	36	25	97806	33	4–5	24x210
FHB II - AS M10x 60	10	75	12	60	15	17	10	78178	3	2–3	10x 60
FHB II - AS M10x 75	10	90	12	75	15	17	10	78178	4	2–3	10x 75
FHB II - AS M12x 75	12	90	14	75	30	19	12	78179	4	2–3	12x 75
FHB II - AS M16x 95	16	110	18	95	50	24	16/18	78181	8	4–5	16x 95
FHB II - AS M20x170	25	190	22	170	100	30	25	97806	26	4–5	20x170
FHB II - AS M24x170	25	190	26	170	100	36	25	97806	26	4–5	24x170
