MODE D'EMPLOI GAWUXDHRH Gladiator

Installation des panneaux Gearwall ^® 21

INSTRUCTION D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS....26

GARANTIE 28

ÍNDICE

Au Canada : 1 800 807-6777

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION DES PROFILÉS GEARTRACK® ET DES PANNEAUX GEARWALL®

Pièces et outils

■ Retirer toutes les pièces et les attaches de leur emballage et éliminer/recycler tous les matériaux d'emballage.
Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

PIÈCES
Pièces	Profilés GearTrack ^®			Panneaux GearWall ^®
	Mur de maçonnerie/ béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de gypse 1/2"(1,3 cm), 5/8"(1,6 cm), 3/4"(1,9 cm)	Mur de maçonnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de gypse 1/2"(1,3 cm), 5/8"(1,6 cm), 3/4"(1,9 cm)
N° 8 x 112 " (3,08 cm)*
N° 8 x 2" (5,08 cm) (comprise)*
3/16 " (4,76 mm) x 134 " (4,45 cm)**
Adhésif de construction
Poteaux de bois de 2" (5,08 cm) x 4" (10,16 cm)
1/4 " (6,3 mm) x 234 " (6,99 cm)**

* Utiliser une vis pour terrasse de type à tête plate résistante aux intempéries.
* Utiliser une vis pour maçonnerie de type à tête plate.

OUTILS
Outils	Profilés GearTrack®			Panneaux GearWall®
	Mur de maçonnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de gypse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)	Mur de maçonnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de gypse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
Niveau
Ruban à mesurer
Perceuse sans fil
Forets de 1/8" (3 mm) pour avant-trous
Détecteur de poteau
Détecteur de tension CA
Carré
Crayon
Scie sauteuse
Scie circulaire
Cordeau à craie
Niveau de ligne
Perceuse à percussion
Pistolet de calfeutrage
Cordeau à craie avec fil à plomb
Foret à maçonnerie de 3/16" (4,7 mm) X 5 » (12,7 cm)
Foret à maçonnerie de 5/32"(3,9 mm)

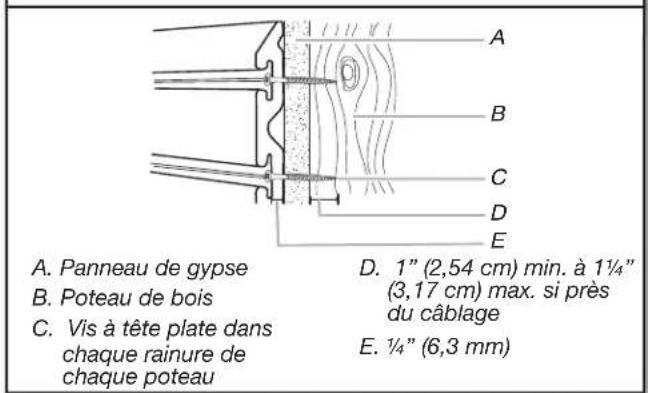

La profondeur de filetage des vis dans le poteau de bois devrait être de 1" (2,54 cm) minimum Pour les panneaux de gypse d'une épaisseur non indiquée dans le tableau ci-dessus, voir la figure ci-dessous.

Panneau GearWall® Panel Profilé GearTrack

A B C D E

A. Panneau de gypse
B. Poteau de bois
C. Vis à tête plate dans chaque rainure de chaque poteau

A B C D E

D. 1" (2,54 cm) min. à 1¼" (3,17 cm) max. si près du câblage
E. 14 " (6,3 mm)

IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

REMARQUE : La limite de poids maximale est de 75 lb par pied linéaire (30,48 cm) pour les profilés GearTrack® et de 50 lb par pied carré (2,39 kPa) pour les panneaux GearWall®.

Installation des profilés GearTrack®

Préparation du mur

Mur de maçonnerie/béton

■Avant d'installer les profilés GearTrack® sur un mur de maçonnerie, on doit assurer l'étanchéité du mur pour éviter toute introduction de mildiou ou détérioration de fondation. Un mur qui semble être sec peut en fait accumuler de l'humidité après avoir été garni de panneaux. Lors de l'installation des profilés, veiller à respecter les dispositions de tous les codes et règlements locaux en vigueur.

Poteaux de bois et panneaux de gypse sur poteaux de bois

1. Localiser les poteaux et le câblage


■Utiliser un détecteur de poteau pour marquer les bords des poteaux dans la zone d'installation planifiée. S'assurer de marquer également les emplacements de câblage électrique.

IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

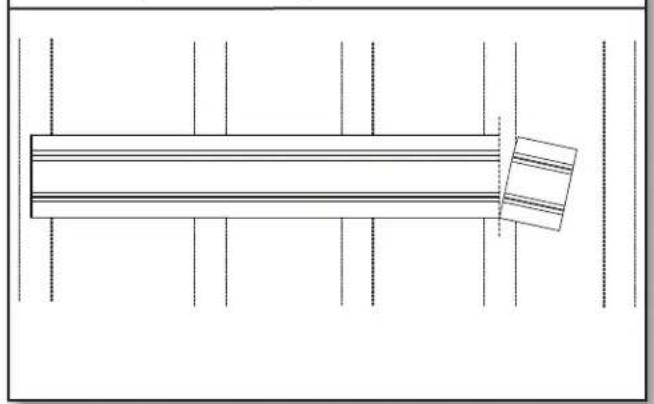

1. Couper à la longueur voulue


■Si nécessaire, couper la première section de profilé à cette longueur (veiller à l'équerrage).

REMARQUE : On ne doit pas utiliser de profilé de longueur inférieure à 24 po (60,96 cm).

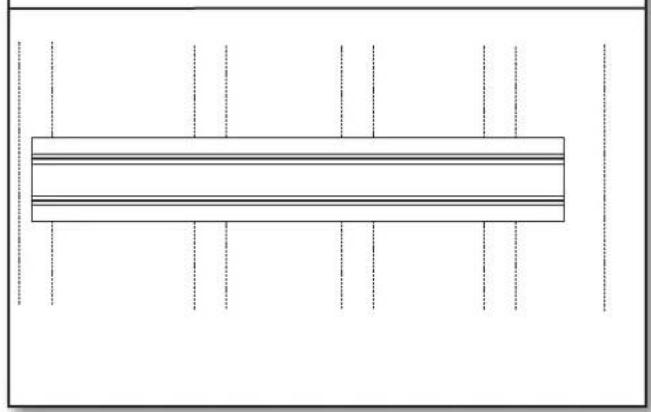

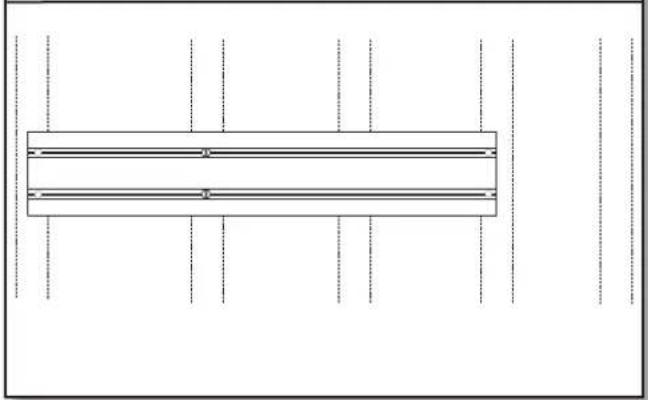

1. Mesurer les profilés


■Installer chaque profilé GearTrack® sur le mur de telle manière que chaque extrémité soit en appui sur un poteau de bois. Mesurer depuis le centre du poteau au début de la surface à recouvrir jusqu'au centre du dernier poteau en bois situé à moins de 32" (81,3 cm), de 42" (106,7 cm) ou de 48" (121.9 cm) selon la longueur du profilé GearTrack®.

Installation des profilés

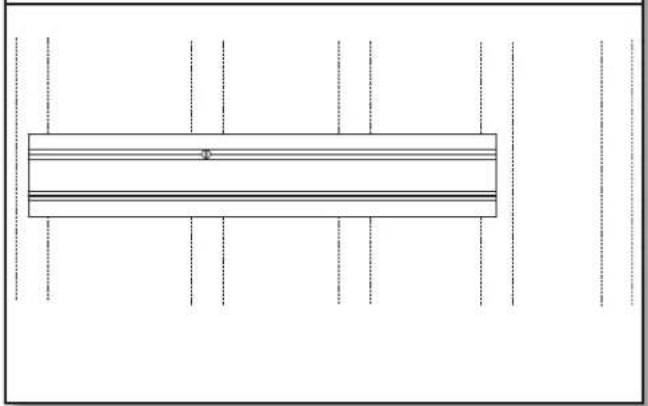

1. Visser la première vis


■En maintenant le profilé en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le centre du poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.

REMARQUE : Si les profilés GearTrack® sont installés sur un mur de maçonnerie ou de béton, mettre de l'adhésif de construction sur le profilé GearTrack® avant de le fixer au mur pour une meilleure prise.

1. Avant-trous


■En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des profilés avec un foret del/8" (3 mm).

1. Inspector l'installation des vis


A. Panneau de gypse B. Poteau de bois C. Vis à tête plate dans chaque rainure de chaque poteau D. 1" (2,54 cm) min. à 1¼" (3,17 cm) max. si près du câblage E. ¼" (6,3 mm)

■S'assurer que toutes les vis sont installées et au ras de la surface de chaque profilé.

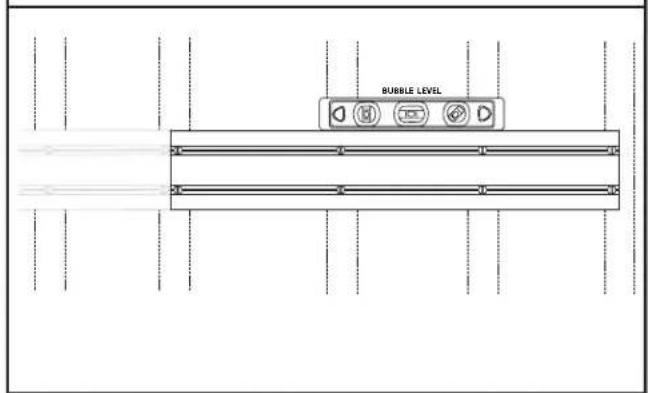

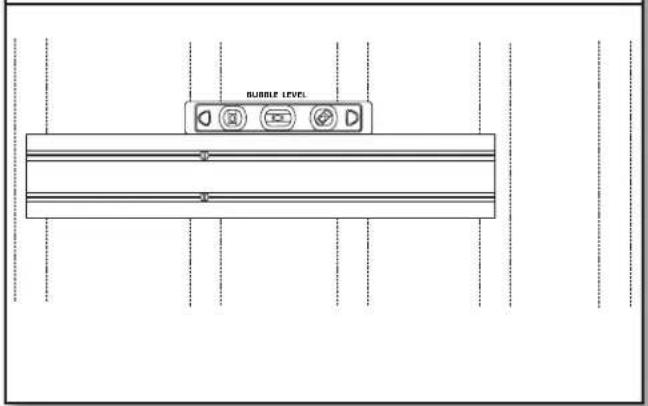

1. Niveler le profilé


BURBLE LEVEL

■Vérifier que le profilé GearTrack® est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le centre du même poteau comme dans l'étape précédente.

1. Visser les autres vis


■Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.

1. Installation des autres profilés


BUBBLE LEVEL

■Répéter ce processus pour chaque profilé apposé.

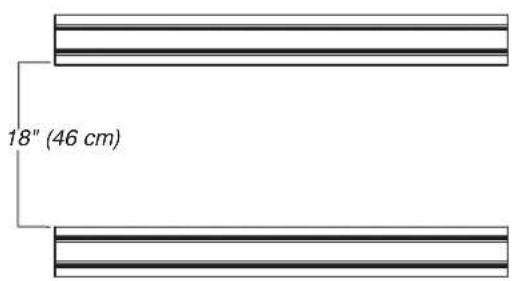

1. Espacement des profilés


REMARQUE : Si les profilés doivent être utilisés pour supporter les crochets d'accessoires et/ou les petits bacs d'objets, ils peuvent être espacés au besoin. Si des profilés sont utilisés pour supporter une armoire à outils Gladiator®, ils doivent être installés à 18" (46 cm) l'un de l'autre.

1. Installation des embouts (vendus séparément)


■Enclencher les embouts sur chaque extrémité du profilé GearTrack®.

Installation des panneaux Gearwall®

Planification de l'installation

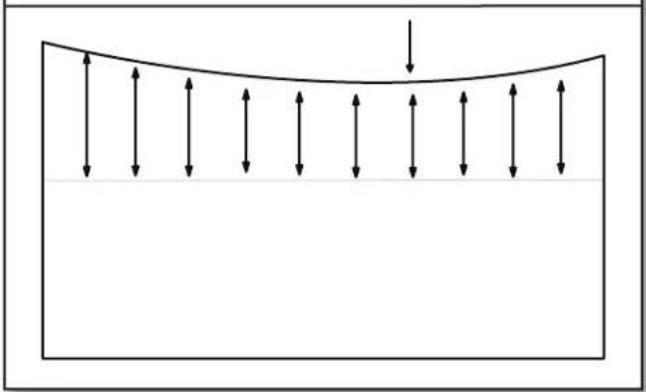

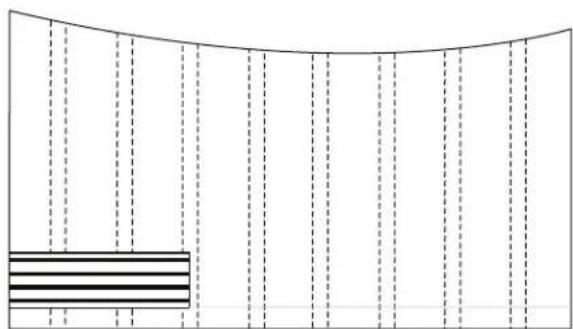

1. Mesurer l'affaissement du plafond


■Tracer une ligne de niveau à la craie à une hauteur pratique sur le(s) mur(s). Mesurer la distance entre la ligne à la craie et le plafond et déterminer le point du plafond le plus bas le long du mur.

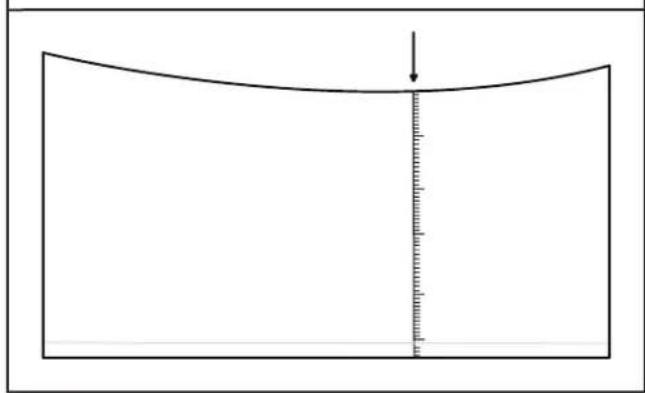

1. Marquer le bas du mur


• À partir du point le plus bas du plafond, mesurer jusqu'au plancher. Arrondir au chiffre inférieur la mesure en pieds, puis marquer. Tracer une ligne en craie de 14 (6,3 mm) sous la marque. Répéter cette étape pour les autres murs.
  REMARQUE : Pour une installation murale partielle, il suffit de tracer une ligne de craie au niveau de la hauteur désirée du bas du mur.

Préparation du mur

Mur de maçonnerie/béton

■ Avant d'installer les panneaux sur un mur de maçonnerie/béton, il faut installer des poteaux de bois de 2" (5,08 cm) x 4" (10,16 cm) au mur avec le côté de 4" (10,16 cm) contre le mur. Les poteaux de bois doivent être installés sur toute la surface du mur d'où les panneaux GearWall® seront installés. Ceci donne une surface nivelée pour l'installation des panneaux.

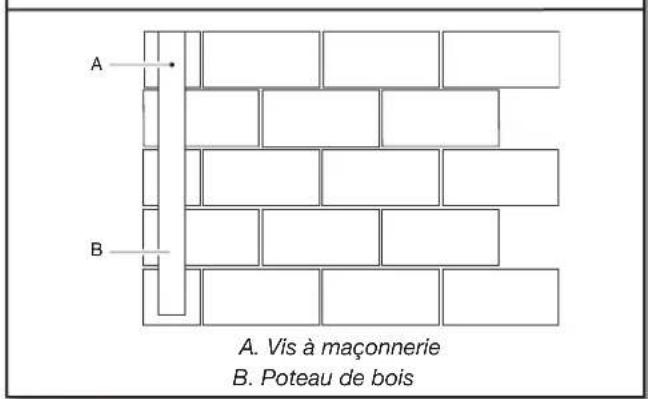

1. Installation du premier poteau


A. Vis à maçonnerie B. Poteau de bois

■Installer le premier poteau au bord du début de la surface à recouvrir pour servir de guide. Percer un trou à travers le poteau et dans la surface murale. Consulter les instructions du fabricant de vis à maçonnerie concernant l'installation. Pour obtenir de meilleurs résultats, utiliser une perceuse à percussion et un foret de maçonnerie.

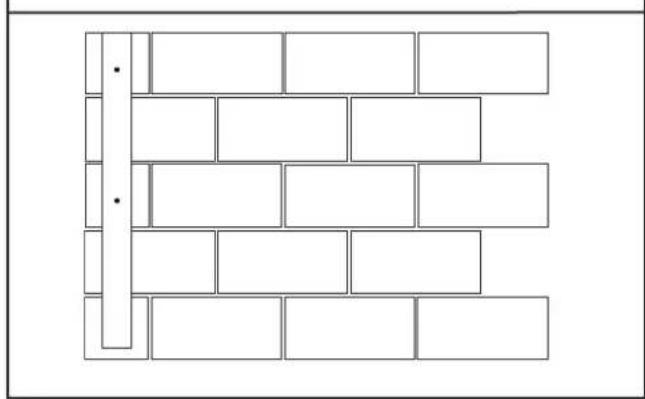

1. Fixation du premier poteau


■Fixer le poteau au mur au moyen des vis de maçonnerie de ¼" (6,3 mm) x 2 ¾" (6,9 cm) à chaque 18" (45,72 cm).

REMARQUE : Pour une meilleure prise, on peut également appliquer un adhésif de construction sur le poteau avant de le fixer sur le mur.

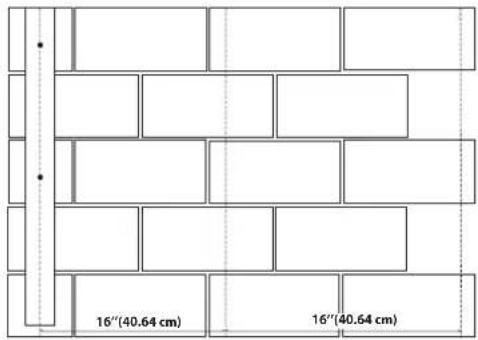

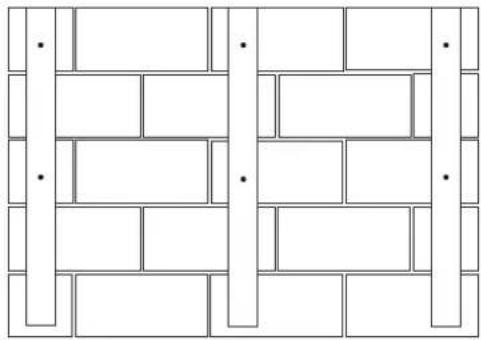

1. Mesure de l'emplacement des autres poteaux


16"(40.64 cm) 16"(40.64 cm)

■Utiliser ce poteau comme référence. Mesurer 16" (40,64 cm) du coin et tracer une ligne de craie verticale à l'aide d'un cordeau à craie avec fil à plomb. Tracer une ligne de craie tous les 16" (40,64 cm) à partir de ce point.

1. Installation des autres poteaux


■Aligner le centre de chaque poteau avec la ligne de craie. Fixer les autres poteaux au mur de la manière décrite aux étapes de 1 à 2.

Poteaux de bois et panneaux de gypse sur poteaux de bois

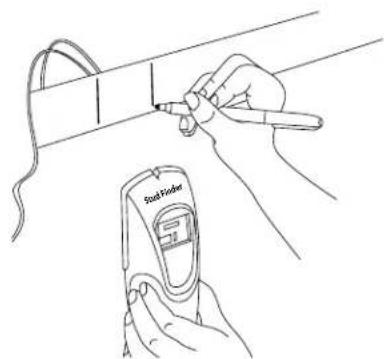

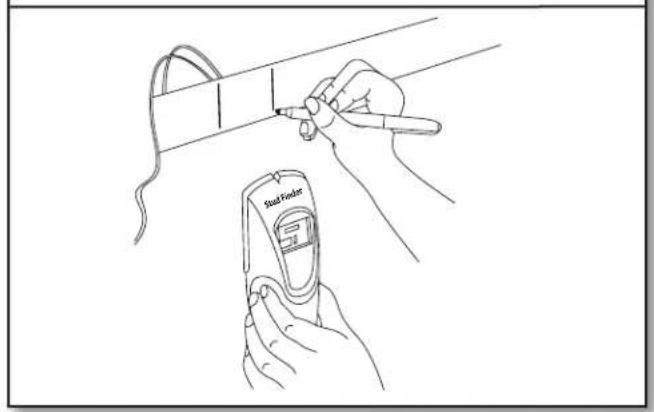

1. Localiser les poteaux et le câblage


Stad Limbe

■Utiliser un détecteur de poteau pour marquer les bords des poteaux dans la zone d'installation planifiée. S'assurer de marquer également les emplacements de câblage électrique.
IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

Montage des panneaux

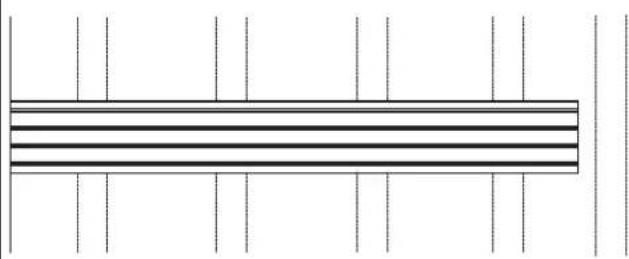

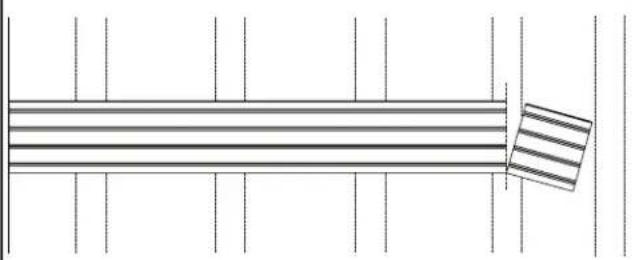

1. Orienter le panneau


■Les panneaux sont installés avec la languette de verrouillage vers le haut et la rainure vers le bas.

1. Couper à la longueur voulue


■Couper le premier panneau à cette longueur en s'assurant que le découpage est bien carré. Veiller également à découper autour des fenêtres, des portes et des prises.

REMARQUE : On ne doit pas utiliser de panneau de longueur inférieure à 24" (60,96 cm).

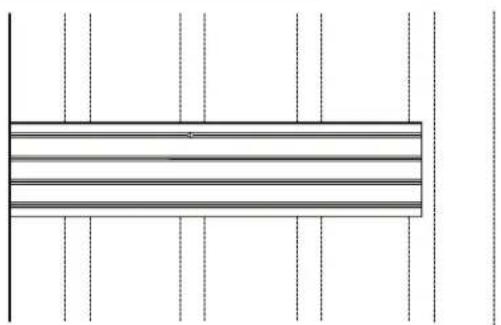

1. Visser la première vis


En maintenant le panneau en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.

1. Mesurer le panneau


■ Mesurer la distance du bord de la surface à recouvrir jusqu'au centre du dernier poteau de bois qui se trouve à 4 pieds (1,22 m). Prendre note de l'interférence des fenêtres, des portes et des prises.

1. Installation du panneau


Placer le panneau au-dessus de la ligne de craie horizontale appliquée selon les instructions dans la section "Préparation du mur". Aligner le panneau avec le bord et la ligne de craie horizontale.

REMARQUE : Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture à ce moment si le montage doit être effectué contre un coin intérieur (voir "Options de garniture" pour les détails).

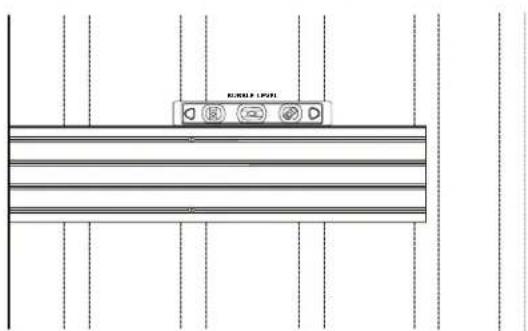

1. Niveler le panneau


RUBBER LIP RUBBER LIP

■Vérifier que le panneau est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le même poteau comme dans l'étape précédente.

1. Avant-trous


■En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des profilés.

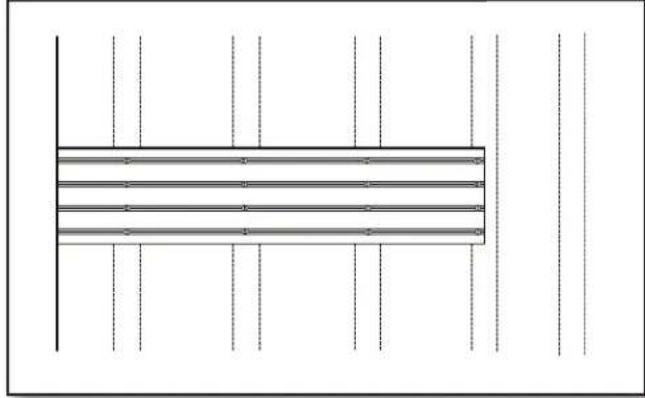

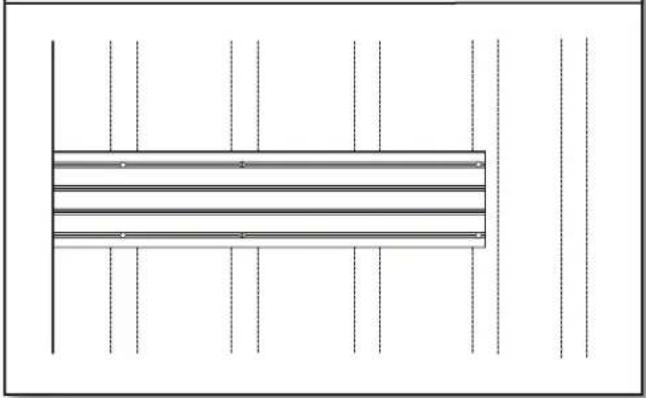

1. Visser les autres vis


■Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.

1. Répéter jusqu'à l'installation du dernier panneau


■Répéter les étapes 1 à 4 avec les autres panneaux à installer jusqu'au bord opposé de la surface à recouvrir.
REMARQUE : Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture autour de toutes les fenêtres, portes et prises de la surface à recouvrir, ainsi que sur le dernier panneau si installé contre un coin intérieur (voir "Options de garniture" pour les détails).

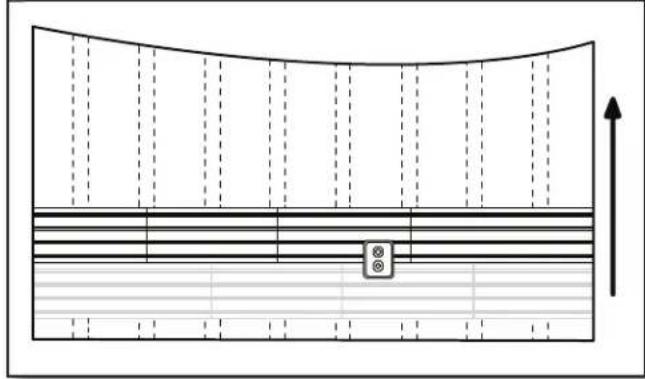

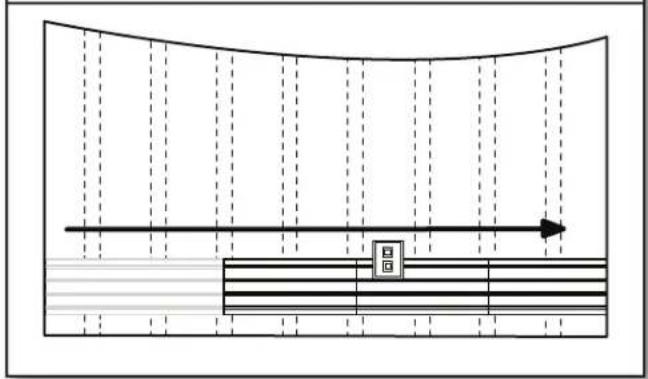

1. Répéter pour terminer la couverture souhaitée


■ Répéter l'étape 5, en installant chaque rangée de panneaux muraux jusqu'à ce que le mur soit fini. Si le mur est plus large que le panneau de 4 pi (1,22 m), on aura besoin de décaler les joints du panneau vertical sur chaque rangée avec les ceux des poteaux de bois. Voir l'illustration.
REMARQUE : On peut couper la dernière rangée de panneaux en longueur pour obtenir la hauteur nécessaire.

Options de garniture

■ Les garnitures peuvent être apposées aux coins et bords exposés. Voici quelques configurations recommandées :

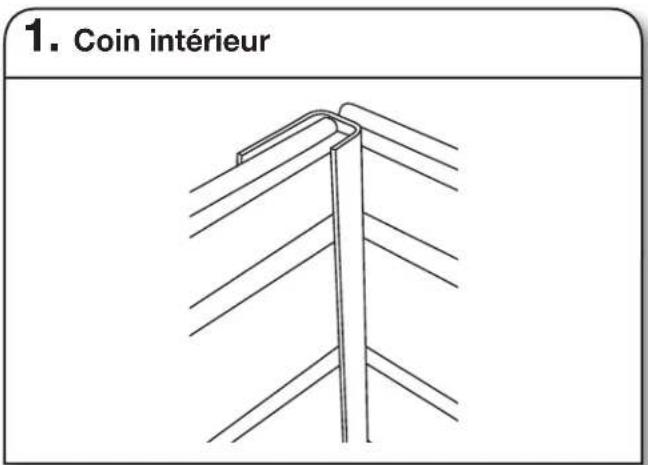

1. Coin intérieur

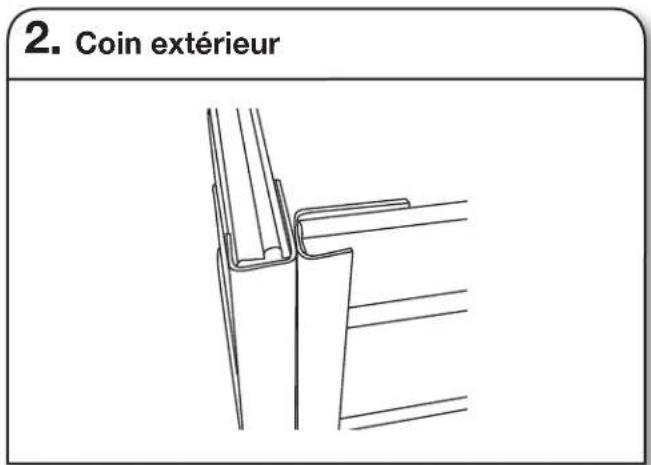

2. Coin extérieur

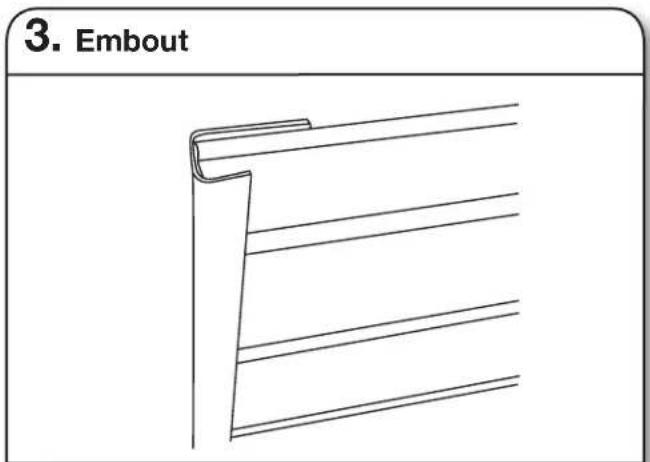

3. Embout

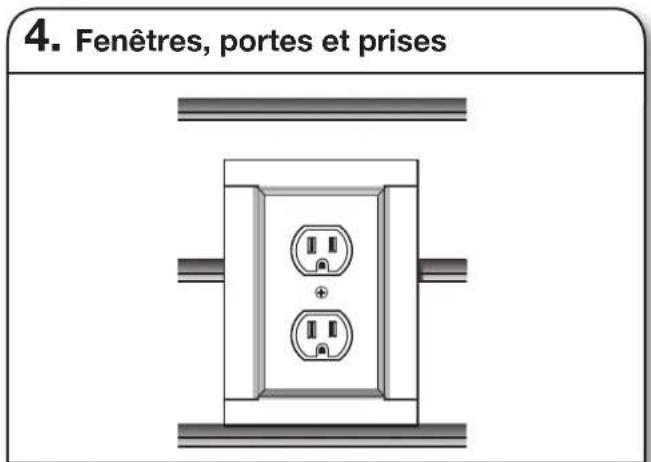

4. Fenêtres, portes et prises

REMARQUE : Les options de garnitures actuelles ne s'appliquent au mur de maçonnerie ou de béton.

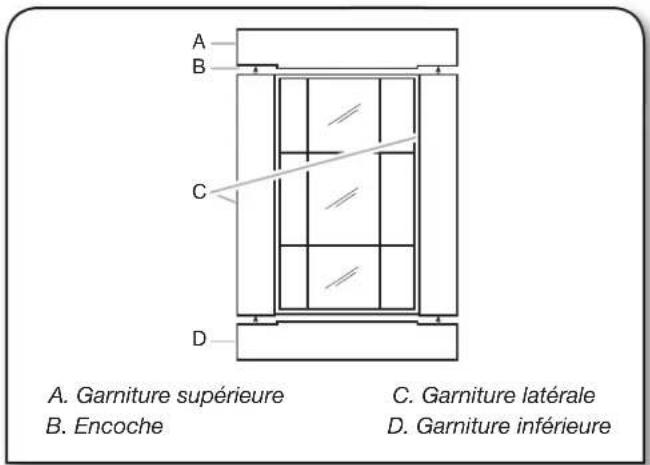

La garniture peut également être appliquée autour des fenêtres, portes et prises. S'assurer d'encocher la garniture comme indiqué pour un ajustement parfait :

A. Garniture supérieure B. Encoche C. Garniture latérale D. Garniture inférieure

INSTRUCTION D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS

Pièces Limite de poids maximum
Crochet Claw, crochet double, gros crochet, crochet lourdes charges	50 lb (22,7 kg)
Crochet porte-vélo horizontal	25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Crochet profond, crochet large, crochet porte-vélo vertical	30 lb (13,6 kg)
Crochet à outils, crochet-support, crochet double, crochet en S, crochet cuillère	25 lb (11,3 kg)
Crochet pour canne à pêche 10 flb (4,5 kg) pour chaque crochet et 20 flb (9,1 kg) pour une pafire de crochets
Crochet en L, crochet en J, crochet boucle 5 lb (2,2 kg)
Support de bac d'entreposage 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Panier-filet de 24" (60,96 cm) 35 lb (15,9 kg)
Panier grillagé de 18" (45,7 cm) 35 lb (15,9 kg)
Sac de golf 25 lb (11,3 kg)
Casiers pour petits articles 10 lb (4,5 kg)

IMPORTANT : Produit conçu pour une installation sur des panneaux Gladiator® Garageworks GearWall® ou des profilés GearTrack®. REMARQUE : Vérifier que lors de l'installation des panneaux GearWall® ou des profilés GearTrack® Gladiator®, une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24" (60,96 cm) entre les vis.

Gros crochet Crochet porte-vélo vertical Crochet en S		Crochet en L
Crochet lourdes charges	Crochet à outils	Crochet incurvé	Panier-filet
Crochet profond	Crochet double	Crochet enJ	Panier métallique

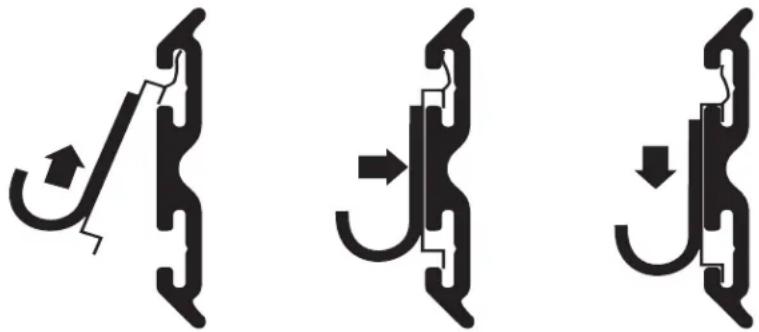

Installation des crochets aux profilés GearTrack®/panneaux GearWall®

Installation de la pince-crochet porte-vélo de pointe Claw v3.0

Pince-crochet porte-vélo de pointe Claw

A. Manette de blocage
B. Profilé GearTrack®

C. Bras du crochet
D. Poussoir

Installation du crochet pour canne à pêche

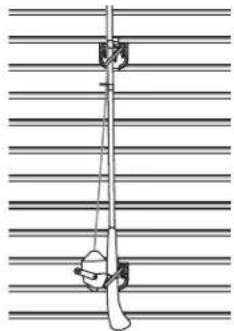

Crochet pour canne à pêche (vertical)

■La pince-crochet porte-vélo de pointe Gladiator Claw™ v3.0 peut soutenir n'importe laquelle des roues du vélo.

1. Déterminer l'emplacement où l'on souhaite suspendre le vélo. Engager la bride de montage de la pince-crochet porte-vélo dans les rainures murales : soulever, pousser vers le mur et abaisser les rives de bride dans les rainures.
2. Examiner la pince-crochet porte-vélo depuis le côté pour s'assurer que les rives de bride de montage sont complètement engagées dans les rainures.
3. Tourner la manette de blocage dans le sens antihoraire pour verrouiller la pince-crochet porte-vélo au panneau GearWall® ou au profilé GearTrack®. S'assurer que la manette de blocage est à la position de verrouillage complet, tel qu'illustré.
4. Enfoncer le poussoir jusqu'à ce les bras du crochet soient en position ouverte.
5. Soulever le vélo et pousser le pneu du vélo contre le poussoir. Les bras du crochet fermeront autour de la roue. S'assurer que les deux bras sont complètement fermés autour de la roue.
6. Pour retirer le vélo, le soulever et pousser le pneu du vélo contre le poussoir. Les bras du crochet s'ouvriront pour libérer la roue du vélo.

Crochet pour canne à pêche (horizontal)

■Conçu pour être utilisé en paire, l'ensemble de quatre crochets pour canne à pêche soutiendra deux cannes à pêche montées verticalement ou horizontalement, comme indiqué ci-haut.

1. Installer les crochets pour canne à pêche dans les rainures du panneau GearWall® ou du profilé GearTrack® de sorte que la distance entre crochets soit la moitié de la longueur de la canne à pêche.
   REMARQUE : Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.
2. Inspector le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.
3. Placer la canne à pêche sur le crochet.

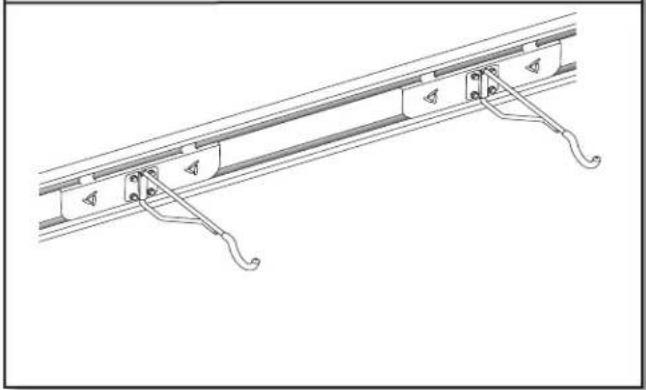

Installation du crochet porte- vélo horizontal

Crochet porte-vélo horizontal

■Lorsqu'il n'est pas utilisé, le crochet porte-vélo peut être rabattu contre le support.

1. Engager les rives d'accrochage sur le crochet porte-vélo dans les rainures du panneau GearWall® ou du profilé GearTrack® : soulever, pousser contre le mur, et abaisser pour que les deux rives s'engagent parfaitement dans les rainures d'accrochage.
2. Inspector le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.

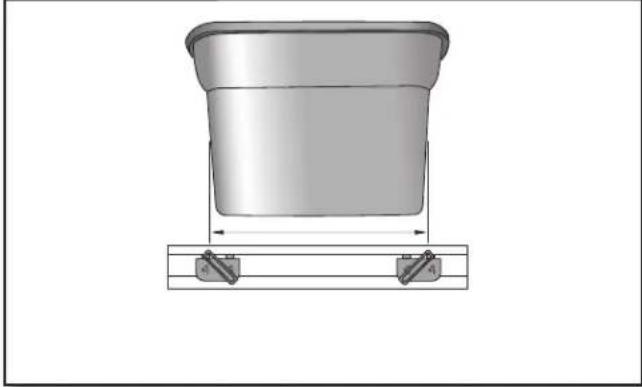

Installation du support de bac d'entreposage

Support de bac d'entreposage

■Conçus pour être utilisés en paire, les supports de bac peuvent soutenir un bac d'une capacité maximum de 18 gallons.

1. Mesurer la longueur du bac d'entreposage à une hauteur de 4" (10,2 cm) à 5" (12,7 cm) à partir de la base.
2. Placer les supports de bac d'entreposage dans les rainures du panneau GearWall® ou du profilé GearTrack® de sorte que la distance entre la partie supérieure des supports soit identique à la longueur du bac d'entreposage.
   REMARQUE : Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.
3. Inspector le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.
4. Placer le bac d'entreposage dans les supports de bac de façon à ce que le fond et les côtés du bac soient soutenus par les supports de bac d'entreposage.

GARANTIE

Pour des informations sur la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

www.GladiatorGW.com

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse

Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.
