GEARTRACK® CHANNELS, GEARWALL® PANELS, HOOKS, BINS AND BASKETS
Instructions d'installation
CANALES GEARTRACK®, PANELES GEARWALL®, GANCHOS, RECIPIENTES Y CESTAS
Pièces et outils....16
Installation des profilés Gear Track ^® 18
Installation des panneaux Gearwall® 21
INSTRUCTION D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS....26
Installation des crochets aux profilés GearTrack®/panneaux GearWall®....26
Installation de la pince-crochet porte-vélo de pointe Claw v3.0.....27
Installation du crochet pour canne à pêche....27

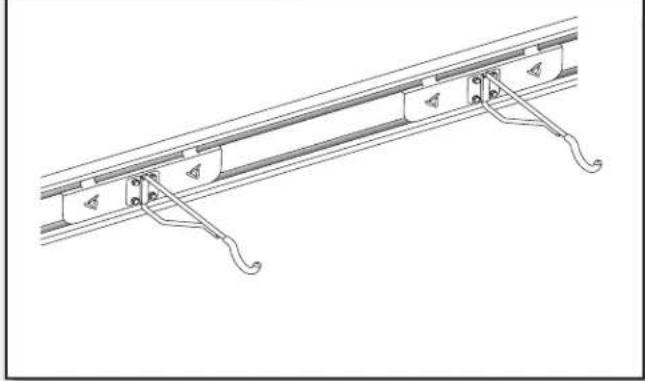

Installation du crochet portevélo horizontal....28
Installation du support de bac d'entreposage....28
GARANTIE 28
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
INSTRUCTIONS D'INSTALLATION DES PROFILÉS GEARTRACK® ET DES PANNEAUX GEARWALL®
Pièces et outils
■ Retirer toutes les pièces et les attaches de leur emballage et éliminer/recycler tous les matériaux d'emballage.
Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.
| PIÈCES | ||||||
| Pièces | Profilés GearTrack® | Panneaux GearWall® | ||||
| Mur de maçonnerie/béton | Poteaux de bois nu | Mur de poteaux de bois garni de panneaux de gypse 1/2 po (1,3 cm), 5/8 po (1,6 cm), 3/4 po (1,9 cm) | Mur de maçonnerie/béton | Poteaux de bois nu | Mur de poteaux de bois garni de panneaux de gypse 1/2 po (1,3 cm), 5/8 po (1,6 cm), 3/4 po (1,9 cm) | |
| N° 8 x 1 14 po (3,08 cm)* | ||||||
| N° 8 x 2 po (5,08 cm) (comprise)* | ||||||
| 3/16 po (4,76 mm) x 1 34 po (4,45cm)** | ||||||
| Adhésif de construction | ||||||
| Poteaux de bois de 2 po (5,08 cm) x 4 po (10,16 cm) | ||||||
| 1/4 po (6,3 mm) x 2 34 po (6,99 cm)** | ||||||
* Utiliser une vis pour terrasse de type à tête plate résistante aux intempéries.
** Utiliser une vis pour maçonnerie de type à tête plate.
| OUTILS | ||||||
| Outils | Profilés GearTrack® | Panneaux GearWall® | ||||
| Mur de maçonnerie/ béton | Poteaux de bois nu | Mur de poteaux de bois garni de panneaux de gypse 1/2 po (1,3 cm), 5/8 po (1,6 cm), 3/4 po (1,9 cm) | Mur de maçonnerie/béton | Poteaux de bois nu | Mur de poteaux de bois garni de panneaux de gypse 1/2 po (1,3 cm), 5/8 po (1,6 cm), 3/4 po (1,9 cm) | |
| Niveau | ||||||
| Ruban à mesurer | ||||||
| Perceuse sans fil | ||||||
| Forets de 1/8 po (3 mm) pour avant-trous | ||||||
| Détecteur de poteau | ||||||
| Détecteur de tension CA | ||||||
| Carré | ||||||
| Crayon | ||||||
| Scie sauteuse | ||||||
| Scie circulaire | ||||||
| Cordeau à craie | ||||||
| Niveau de ligne | ||||||
| Perceuse à percussion | ||||||
| Pistolet de calfeutrage | ||||||
| Cordeau à craie avec fil à plomb | ||||||
| Foret à maçonnerie de 3/16 po (4,7 mm) X 5 po (12,7 cm) | ||||||
| Foret à maçonnerie de 5/32 po (3,9 mm) | ||||||
■La profondeur de filetage des vis dans le poteau de bois devrait être de 1 po (2,54 cm) minimum Pour les panneaux de gypse d'une épaisseur non indiquée dans le tableau ci-dessus, voir la figure ci-dessous.
Panneau GearWall® Panel Profilé GearTrack


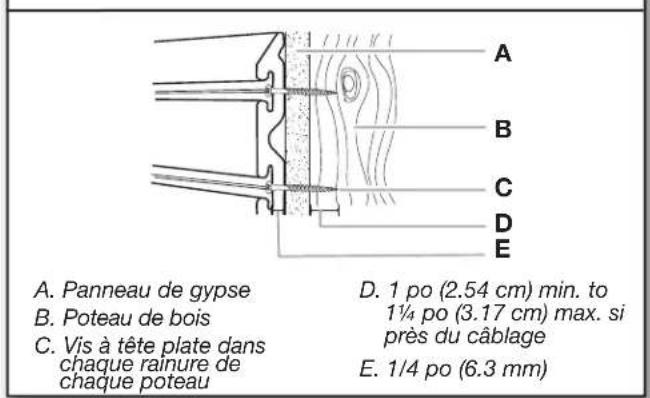

A B C D E A B C D EA. Panneau de gypse D. 1 po (2.54 cm) min. to
1¼ po (3,17 cm) max. if
near wiring
B. Poteau de bois E. 1/4 po (6,3 mm)
C. Vis à tête plate dans chaque
rainure de chaque poteau
IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.
REMARQUE : La limite de poids maximale est de 75 lb par pied linéaire (30,48 cm) pour les profilés GearTrack® et de 50 lb par pied carré (2,39 kPa) pour les panneaux GearWall®.
Installation des profilés GearTrack®
Préparation du mur Mur de maçonnerie/béton
■Avant d'installer les profilés GearTrack® sur un mur de maçonnerie, on doit assurer l'étanchéité du mur pour éviter toute introduction de mildiou ou détérioration de fondation. Un mur qui semble être sec peut en fait accumuler de l'humidité après avoir été garni de panneaux. Lors de l'installation des profilés, veiller à respecter les dispositions de tous les codes et règlements locaux en vigueur.
Poteaux de bois et panneaux de gypse sur poteaux de bois

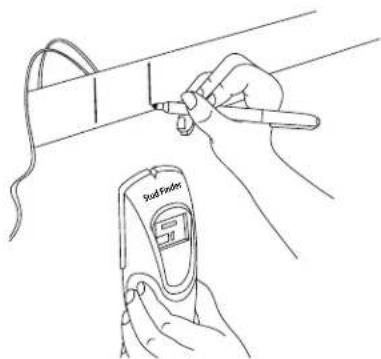

- Localiser les poteaux et le câblage
- Mesurer les profilés

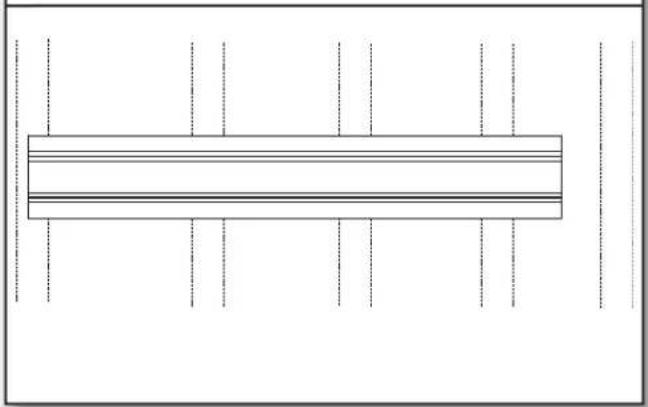

■Installer chaque profilé GearTrack® sur le mur de telle manière que chaque extrémité soit en appui sur un poteau de bois. Mesurer depuis le centre du poteau au début de la surface à recouvrir jusqu'au centre du dernier poteau en bois situé à moins de 32 po (81,3 cm), de 42 po (106,7 cm) ou de 48 po (121,9 cm) selon la longueur du profilé GearTrack®.
- Couper à la longueur voulue

■Si nécessaire, couper la première section de profilé à cette longueur (veiller à l'équerrage). REMARQUE : On ne doit pas utiliser de profilé de longueur inférieure à 24 po (60,96 cm).

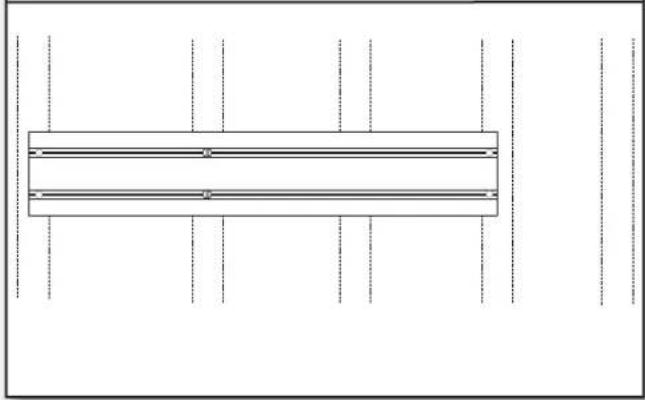

Installation des profilés

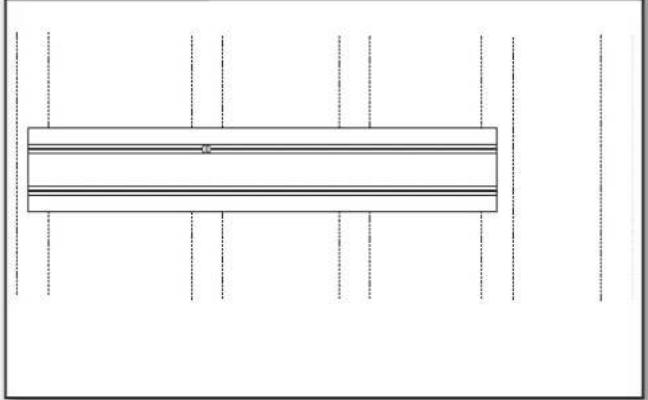

- Visser la première vis

■En maintenant le profilé en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le centre du poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.
REMARQUE : Si les profilés GearTrack® sont installés sur un mur de maçonnerie ou de béton, mettre de l'adhésif de construction sur le profilé GearTrack® avant de le fixer au mur pour une meilleure prise.
- Avant-trous

En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des profilés avec un foret de 1/8 po (3 mm).
- Inspector l'installation des vis


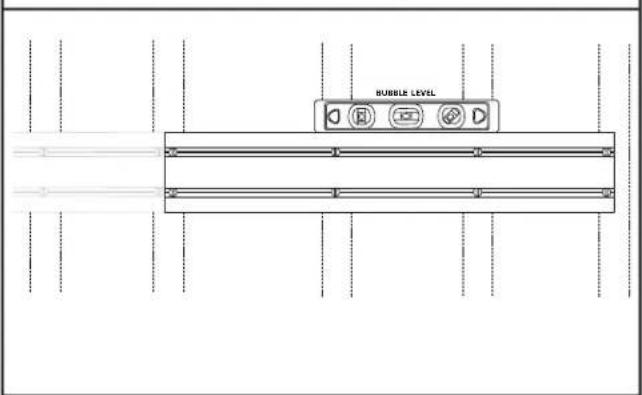

- Niveler le profilé


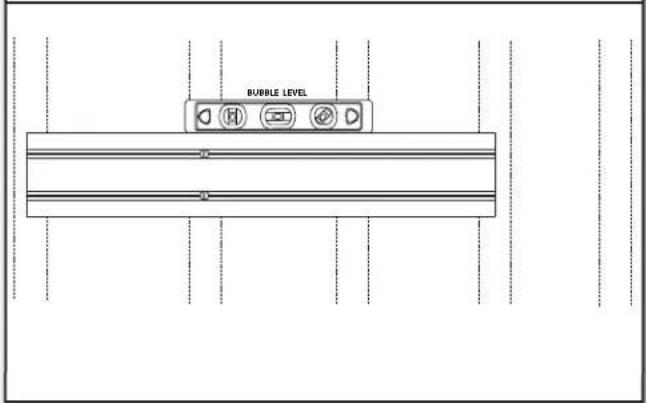

BUBBLE LEVEL■Vérifier que le profilé GearTrack® est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le centre du même poteau comme dans l'étape précédente.
- Visser les autres vis

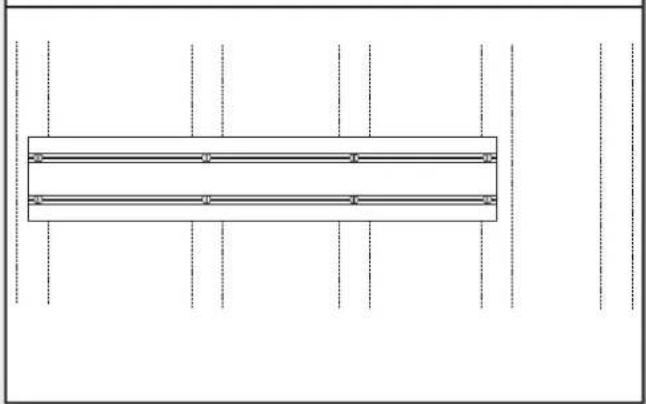

■Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.
- Installation des autres profilés
- Espacement des profilés


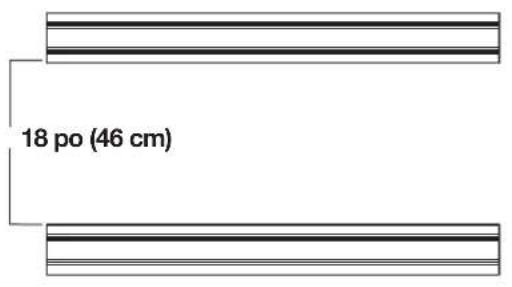

18 po (46 cm)REMARQUE : Si les profilés doivent être utilisés pour supporter les crochets d'accessoires et/ou les petits bacs d'objets, ils peuvent être espacés au besoin. Si des profilés sont utilisés pour supporter une armoire à outils Gladiator ^® , ils doivent être installés à 18 po (46 cm) l'un de l'autre.
- Installation des embouts (vendus séparément)

■Enclencher les embouts sur chaque extrémité du profilé GearTrack®.
Installation des panneaux Gearwall®
Planification de l'installation

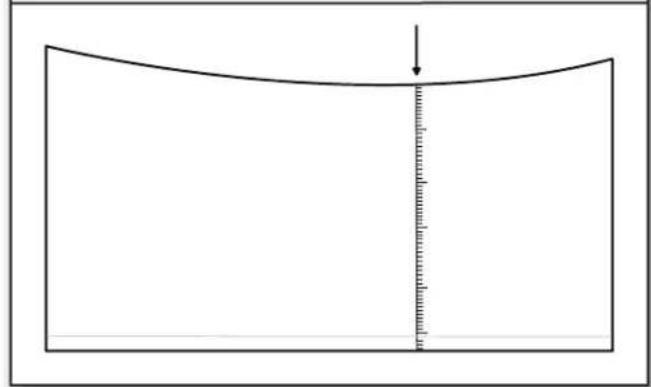

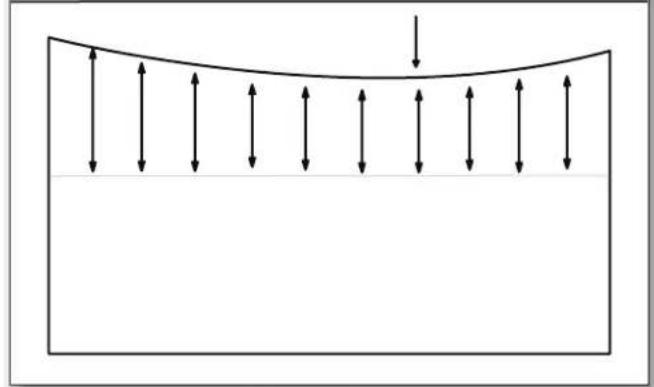

- Mesurer l'affaissement du plafond

- Tracer une ligne de niveau à la craie à une hauteur pratique sur le(s) mur(s). Mesurer la distance entre la ligne à la craie et le plafond et déterminer le point du plafond le plus bas le long du mur.
- Marquer le bas du mur

- À partir du point le plus bas du plafond, mesurer jusqu'au plancher. Arrondir au chiffre inférieur la mesure en pieds, puis marquer. Tracer une ligne en craie de 1/4 po (6,3 mm) sous la marque. Répéter cette étape pour les autres murs.
REMARQUE : Pour une installation murale partielle, il suffit de tracer une ligne de craie au niveau de la hauteur désirée du bas du mur.
Préparation du mur Mur de maçonnerie/béton
■ Avant d'installer les panneaux sur un mur de maçonnerie/béton, il faut installer des poteaux de bois de 2 po (5,08 cm) x 4 po (10,16 cm) au mur avec le côté de 4 po (10,16 cm) contre le mur. Les poteaux de bois doivent être installés sur toute la surface du mur d'où les panneaux GearWall® seront installés. Ceci donne une surface nivelée pour l'installation des panneaux.
- Installation du premier poteau


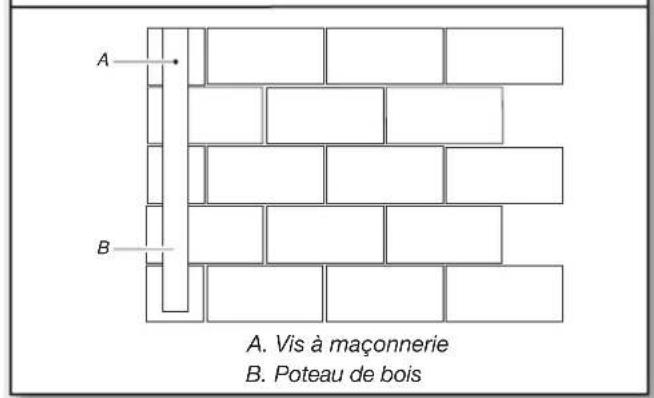

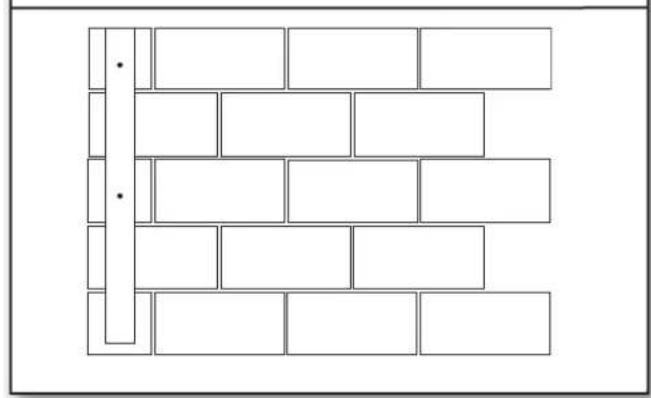

A. B. A. Vis à maçonnerie B. Poteau de bois■Installer le premier poteau au bord du début de la surface à recouvrir pour servir de guide. Percer un trou à travers le poteau et dans la surface murale. Consulter les instructions du fabricant de vis à maçonnerie concernant l'installation. Pour obtenir de meilleurs résultats, utiliser une perceuse à percussion et un foret de maçonnerie.
REMARQUE : Pour une meilleure prise, on peut également appliquer un adhésif de construction sur le poteau avant de le fixer sur le mur.
- Fixation du premier poteau

■Fixer le poteau au mur au moyen des vis de maçonnerie de 1/4 po (6,3 mm) x 2 ^3/4 po (6,9 cm) à chaque 18 po (45,72 cm).

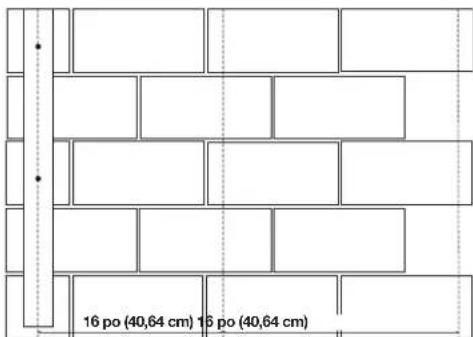

3. Mesure de l'emplacement des autres poteaux


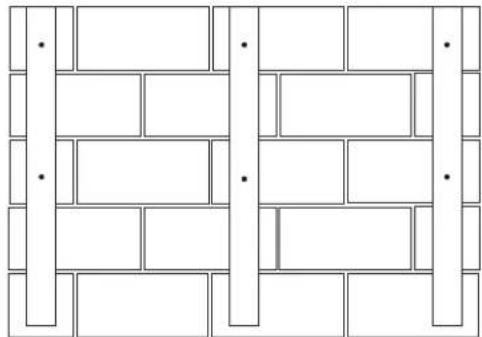

4. Installation des autres poteaux

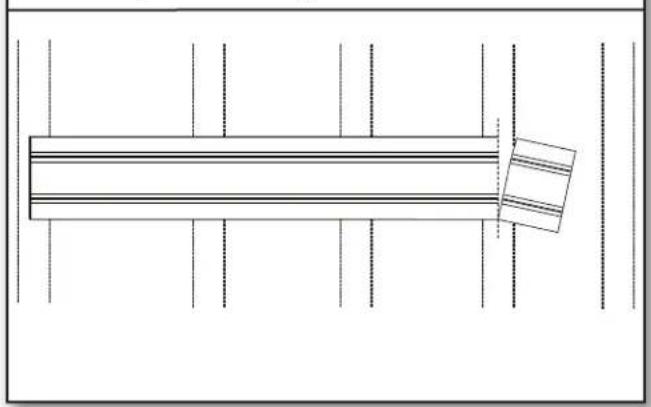

Poteaux de bois et panneaux de gypse sur poteaux de bois

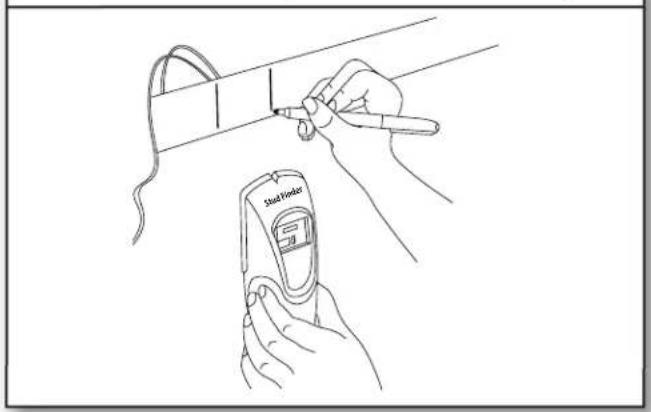

1. Localiser les poteaux et le câblage
IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

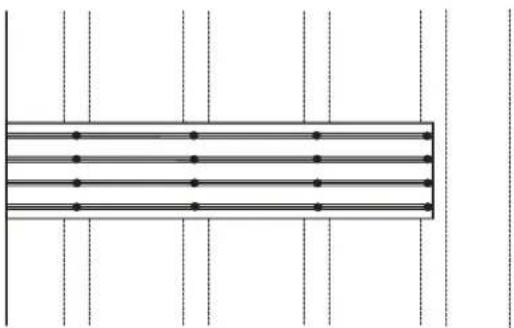

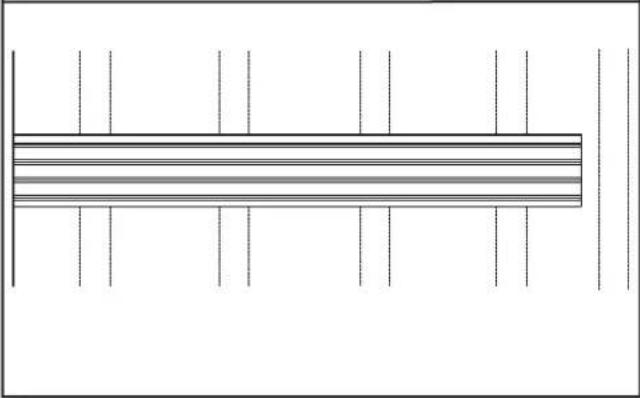

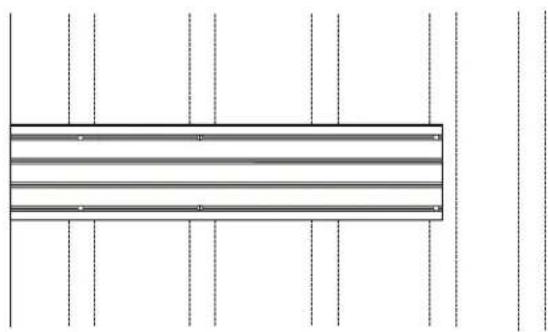

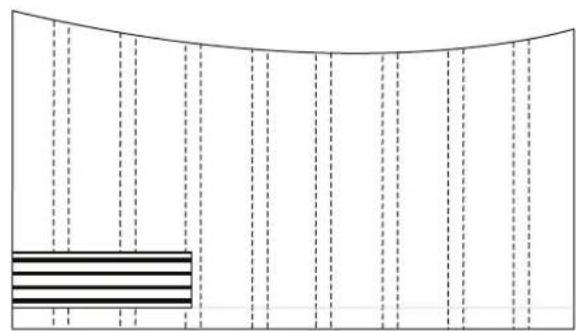

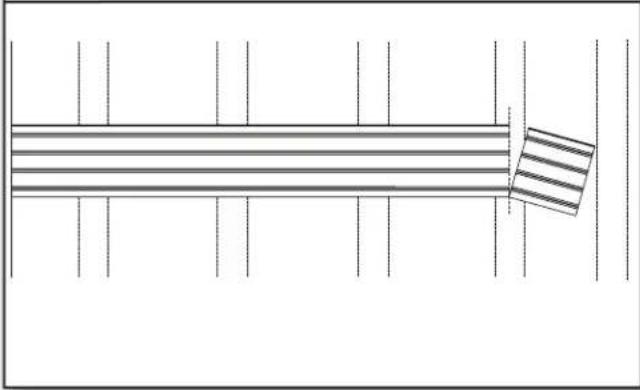

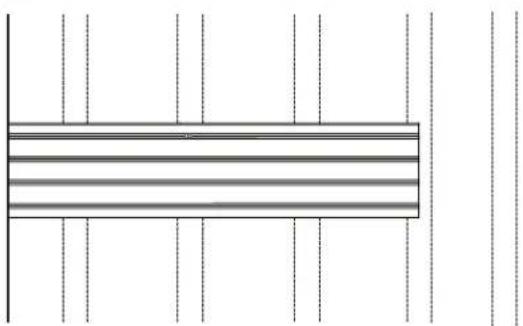

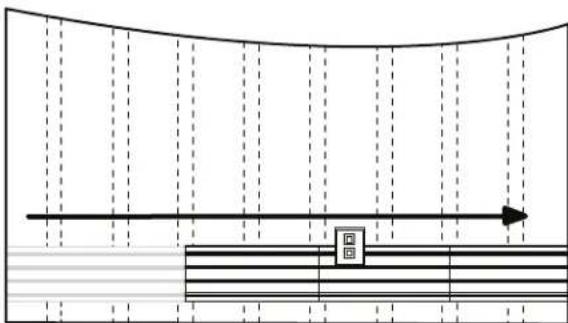

Montage des panneaux
- Orienter le panneau

■Les panneaux sont installés avec la languette de verrouillage vers le haut et la rainure vers le bas.
- Couper à la longueur voulue

■Couper le premier panneau à cette longueur en s'assurant que le découpage est bien carré. Veiller également à découper autour des fenêtres, des portes et des prises.
REMARQUE : On ne doit pas utiliser de panneau de longueur inférieure à 24 po (60,96 cm).
- Visser la première vis

■En maintenant le panneau en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.
- Mesurer le panneau

■Mesurer la distance du bord de la surface à recouvrir jusqu'au centre du dernier poteau de bois qui se trouve à 4 pieds (1,22 m). Prendre note de l'interférence des fenêtres, des portes et des prises.
- Installation du panneau

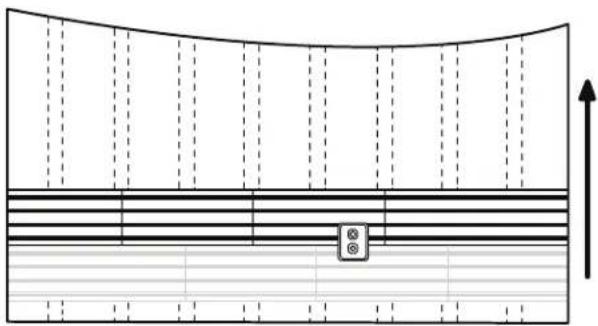

■Placer le panneau au-dessus de la ligne de craie horizontale appliquée selon les instructions dans la section "Préparation du mur". Aligner le panneau avec le bord et la ligne de craie horizontale.
REMARQUE : Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture à ce moment si le montage doit être effectué contre un coin intérieur (voir "Options de garniture" pour les détails).

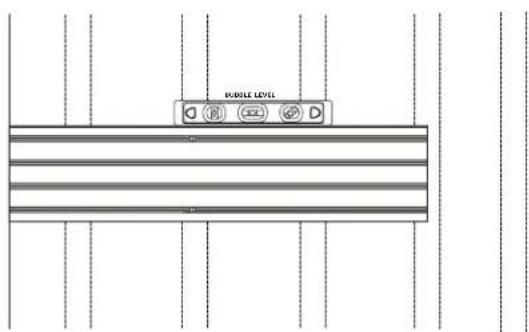

- Niveler le panneau
- Avant-trous

En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des profilés.
- Répéter jusqu'à l'installation du dernier panneau

■Répéter les étapes 1 à 4 avec les autres panneaux à installer jusqu'au bord opposé de la surface à recouvrir.
REMARQUE : Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture autour de toutes les fenêtres, portes et prises de la surface à recouvrir, ainsi que sur le dernier panneau si installé contre un coin intérieur (voir "Options de garniture" pour les détails).
- Visser les autres vis

■Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.
- Répéter pour terminer la couverture souhaitée

Répéter l'étape 5, en installant chaque rangée de panneaux muraux jusqu'à ce que le mur soit fini. Si le mur est plus large que le panneau de 4 pi (1,22 m), on aura besoin de décaler les joints du panneau vertical sur chaque rangée avec les ceux des poteaux de bois. Voir l'illustration.
REMARQUE : On peut couper la dernière rangée de panneaux en longueur pour obtenir la hauteur nécessaire.
Options de garniture
■ Les garnitures peuvent être apposées aux coins et bords exposés. Voici quelques configurations recommandées :

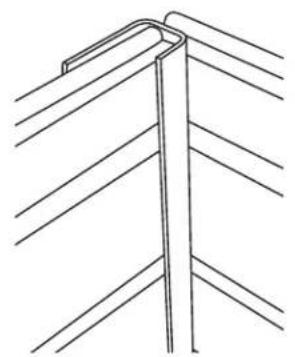

- Coin intérieur

- Fenêtres, portes et prises

REMARQUE : Les options de garnitures actuelles ne s'appliquent au mur de maçonnerie ou de béton.

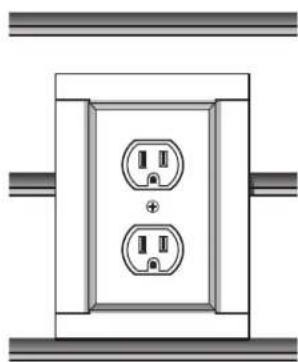

La garniture peut également être appliquée autour des fenêtres, portes et prises. S'assurer d'encocher la garniture comme indiqué pour un ajustement parfait :
C. Garniture latérale
B. Encoche
D. Garniture inférieure
INSTRUCTION D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS
| Pièces Limite de poids maximum | |
| Crochet Claw, crochet double, gros crochet, crochet lourdes charges | 50 lb (22,7 kg) |
| Crochet porte-vélo horizontal 25 lb (11,3 kg) pour chaque crochet et | 50 lb (22,7 kg) pour une paire de crochets |
| Crochet profond, crochet large, crochet porte-vélo vertical 30 lb (13,6 kg) | |
| Crochet à outils, crochet-support, crochet double, crochet en S, crochet cuillère | 25 lb (11,3 kg) |
| Crochet pour canne à pêche 10 flb (4,5 kg) pour chaque crochet et | 20 flb (9,1 kg) pour une pafire de crochets |
| Crochet en L, crochet en J, crochet boucle 5 lb (2,2 kg) | |
| Support de bac d'entreposage 25 lb (11,3 kg) pour chaque crochet et | 50 lb (22,7 kg) pour une paire de crochets |
| Panier-filet de 24 po (60,96 cm) 35 lb (15,9 kg) | |
| Panier grillagé de 18 po (45,7 cm) 35 lb (15,9 kg) | |
| Sac de golf 25 lb (11,3 kg) | |
| Casiers pour petits articles 10 lb (4,5 kg) |
IMPORTANT : Produit conçu pour une installation sur des panneaux Gladiator® Garageworks GearWall® ou des profilés GearTrack®.
REMARQUE : Vérifier que lors de l'installation des panneaux GearWall® ou des profilés GearTrack® Gladiator®, une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24 po (60,96 cm) entre les vis.
Gros crochet | Crochet porte-vélo vertical Crochet en S Crochet en L | ![]() | ![]() |
Crochet lourdes charges | Crochet à outils | Crochet incurvé | Panier-filet |
Crochet profond | Crochet double | Crochet enJ | Panier métallique |

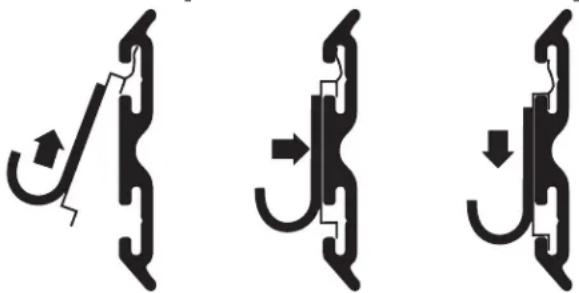

Installation des crochets aux profilés GearTrack®/panneaux GearWall®

Installation de la pince-crochet porte-vélo de pointe Claw v3.0
Pince-crochet porte-vélo de pointe Claw

A. Manette de blocage
B. Profilé GearTrack®
D. Poussoir
IMPORTANT :
■La pince-crochet porte-vélo de pointe Gladiator Claw™ v3.0 peut soutenir n'importe laquelle des roues du vélo.
- Déterminer l'emplacement où l'on souhaite suspendre le vélo. Engager la bride de montage de la pince-crochet porte-vélo dans les rainures murales : soulever, pousser vers le mur et abaisser les rives de bride dans les rainures.
- Examiner la pince-crochet porte-vélo depuis le côté pour s'assurer que les rives de bride de montage sont complètement engagées dans les rainures.
- Tourner la manette de blocage dans le sens antihoraire pour verrouiller la pince-crochet porte-vélo au panneau GearWall ou au profilé GearTrack. S'assurer que la manette de blocage est à la position de verrouillage complet, tel qu'illustré.
- Enfoncer le poussoir jusqu'à ce les bras du crochet soient en position ouverte.
- Soulever le vélo et pousser le pneu du vélo contre le poussoir. Les bras du crochet fermeront autour de la roue. S'assurer que les deux bras sont complètement fermés autour de la roue.
- Pour retirer le vélo, le soulever et pousser le pneu du vélo contre le poussoir. Les bras du crochet s'ouvriront pour libérer la roue du vélo.
Installation du crochet pour canne à pêche

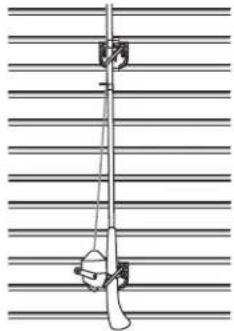

Crochet pour canne à pêche (vertical)

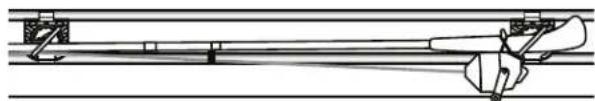

Crochet pour canne à pêche (horizontal)

■ Conçu pour être utilisé en paire, l'ensemble de quatre crochets pour canne à pêche soutiendra deux cannes à pêche montées verticalement ou horizontalement, comme indiqué ci-haut.
1. Installer les crochets pour canne à pêche dans les rainures du panneau GearWall® ou du profilé GearTrack® de sorte que la distance entre crochets soit la moitié de la longueur de la canne à pêche.
REMARQUE : Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.
- Inspecter le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.
- Placer la canne à pêche sur le crochet.
Installation du crochet portevélo horizontal
Crochet porte-vélo horizontal

■Lorsqu'il n'est pas utilisé, le crochet porte-vélo peut être rabattu contre le support.
-
Engager les rives d'accrochage sur le crochet porte-vélo dans les rainures du panneau GearWall ^® ou du proûlé GearTrack ^® : soulever, pousser contre le mur, et abaisser pour que les deux rives s'engagent parfaitement dans les rainures d'accrochage.
-
Inspector le support depuis les côtés pour vériller que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.
Installation du support de bac d'entreposage
Support de bac d'entreposage

■ Conçus pour être utilisés en paire, les supports de bac peuvent soutenir un bac d'une capacité maximum de 18 gallons.
-
Mesurer la longueur du bac d'entreposage à une hauteur de 4 po (10,2 cm) à 5 po (12,7 cm) à partir de la base.
-
Placer les supports de bac d'entreposage dans les rainures du panneau GearWall ^® ou du prolé GearTrack ^® de sorte que la distance entre la partie supérieure des supports soit identique à la longueur du bac d'entreposage.
REMARQUE : Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.
-
Inspecter le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures – voir l'illustration.
-
Placer le bac d'entreposage dans les supports de bac de façon à ce que le fond et les côtés du bac soient soutenus par les supports de bac d'entreposage.
GARANTIE
Pour des informations concernant la garantie :
Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse
Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse
Gros crochet
Crochet porte-vélo vertical Crochet en S Crochet en L

Crochet lourdes charges
Crochet à outils
Crochet incurvé
Panier-filet
Crochet profond
Crochet double
Crochet enJ
Panier métallique
