Marque	Alpine
Modèle	SPC-106CRA2-2
Type de produit	Kit de haut-parleurs (woofer + tweeter) pour automobile
Utilisation prévue	Véhicules VW Crafter et Grand California
Composants inclus	1 woofer, 1 tweeter, supports de montage, visserie, mousses
Matériau du cône	Non spécifié (probablement papier traité ou polypropylène)
Puissance admissible	Non spécifiée (adaptée à une radio d'origine VW)
Impédance	Non spécifiée (généralement 4 ohms)
Dimensions du woofer	Environ 165 mm (6,5 pouces)
Dimensions du tweeter	Environ 25 mm (1 pouce)
Poids approximatif	1,5 kg
Alimentation	Passif (alimenté par l'amplificateur de la radio)
Fonctions principales	Reproduction sonore haute fidélité dans l'habitacle
Installation	Nécessite perçage et découpe de la porte (montage sur mesure)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel recommandée. Débrancher la batterie avant de travailler sur le véhicule.
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente Alpine. Réparation par un technicien qualifié.
Informations générales	Conçu pour une compatibilité optimale avec les radios d'origine VW et stores de pare-brise Grand California.

FOIRE AUX QUESTIONS - SPC-106CRA2-2 ALPINE

Ce kit est-il compatible avec ma VW Crafter 2020 ?

Oui, le kit Alpine SPC-106CRA2-2 est spécifiquement conçu pour les VW Crafter et Grand California. Il s'installe dans les portes avant.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un levier en plastique, d'un tournevis Torx T20, d'une perceuse avec foret de 4 mm, d'un cutter et d'un tournevis cruciforme PH1.

Faut-il percer des trous pour installer le tweeter ?

Oui, le tweeter nécessite le perçage de quatre trous de 4 mm dans le montant A, en utilisant le gabarit fourni.

Puis-je installer ces haut-parleurs sur un autre modèle VW ?

Ce kit est optimisé pour le Crafter et le Grand California. Pour d'autres modèles, consultez le guide de compatibilité Alpine.

Quelle est la puissance maximale supportée ?

La puissance n'est pas spécifiée, mais elle est adaptée pour fonctionner avec les radios d'origine VW, généralement entre 20 et 50 W RMS.

Le kit comprend-il un filtre crossover ?

Non, le tweeter est équipé d'un condensateur intégré pour la protection. Aucun crossover externe n'est nécessaire.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et le cône. N'utilisez jamais de produits chimiques ou d'eau.

Que faire si un haut-parleur est défectueux ?

Contactez le service après-vente Alpine pour obtenir une pièce de rechange. La réparation doit être effectuée par un professionnel.

Est-il nécessaire de retirer le panneau de porte ?

Oui, l'installation nécessite le retrait du panneau de porte pour accéder au haut-parleur d'origine et au montant A.

Puis-je utiliser ce kit avec un amplificateur externe ?

Oui, mais assurez-vous que l'impédance correspond (généralement 4 ohms) et que la puissance ne dépasse pas les limites du haut-parleur.

MODE D'EMPLOI SPC-106CRA2-2 ALPINE

FR Ce système SPC-106CRA2-2 est concu pour fonctionner uniquement avec une radio d'origine VW ou radio d'coupe rétro.
Le système est également compatible avec les stores de pare-brise avant des Grand California.

Parts list / Teileliste / List des pieces

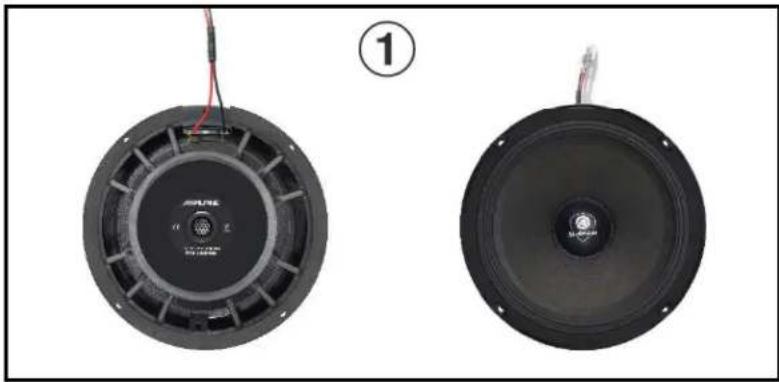

1. Woofer speaker / Basslautsprecher / Haut-parleur de graves

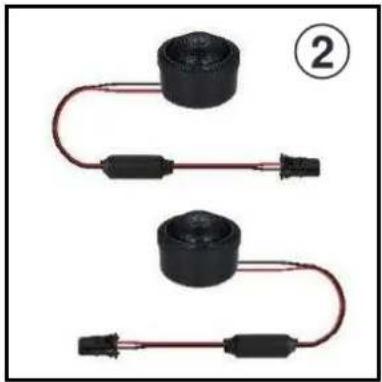

2. Tweeter / Hochtöner / Tweeter

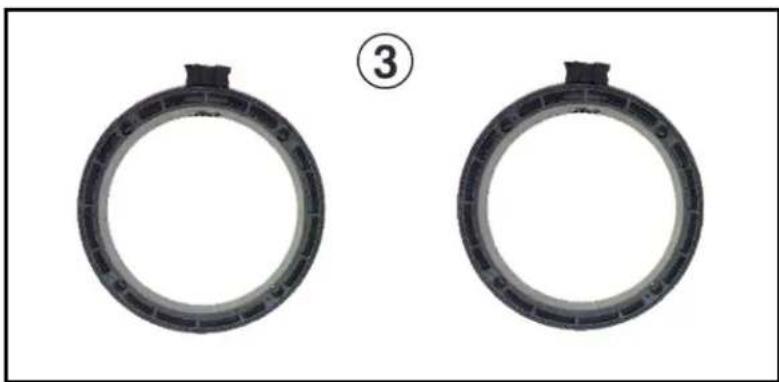

3. Woofer mounting ring / Basslautsprecher Montaging / Cale de montage du woofer

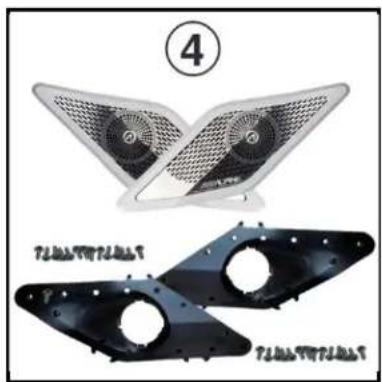

4. Tweeter mounting kit/ Hochton Einbausatz / Cale de montage du Tweeter

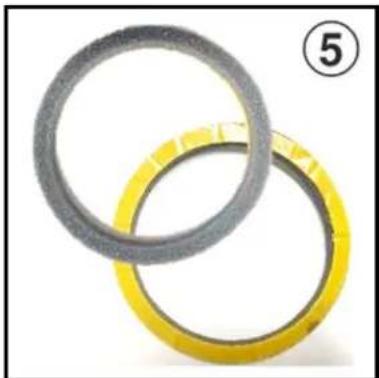

5. Woofer foam ring / Basslautsprecher Schaumstoffring / Anneau de mousse de woofer

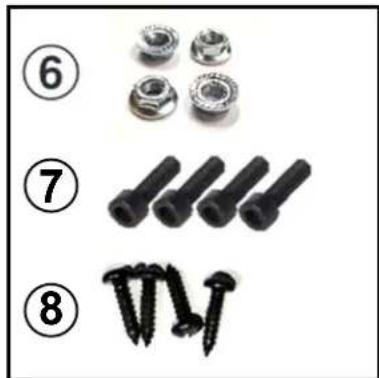

6. M5 nut / M5 Mutter / Écrou M5
7. M5 Allen screw / M5 Inbusschraube / Vis Allen M5
8. Tapping screws /Blechschrauben / Vis autotaraudeuses

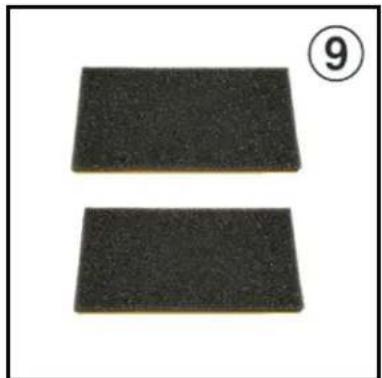

9. Foam pads / Schaumstoffstücke / mousse

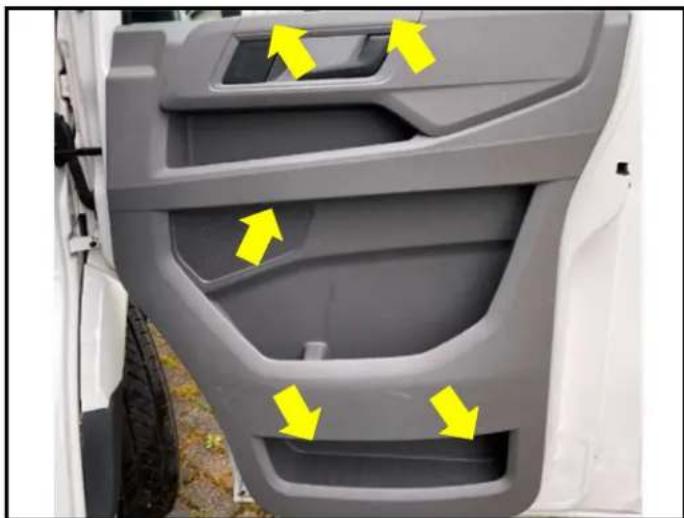

FR Pour prisoner le panneau de porte, vous devez prisoner plusieurs vis et couvercles. (Voir la description dans les étapes suivantes>)

(2)

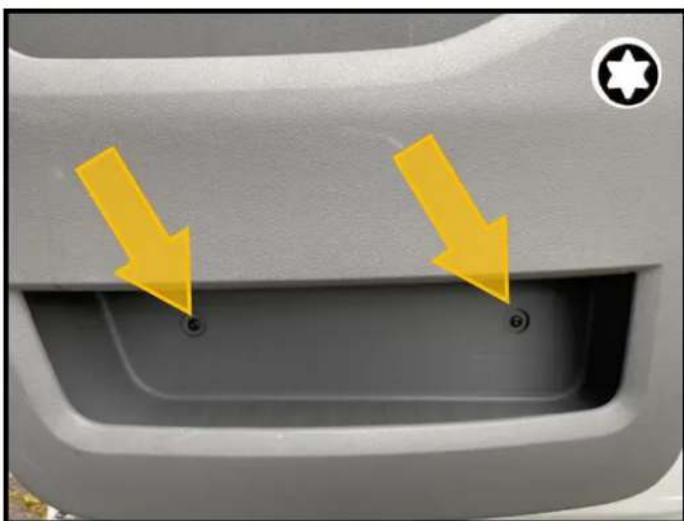

FR Retirez la vis au milieu du panneau de porte. (Torx 20).

③

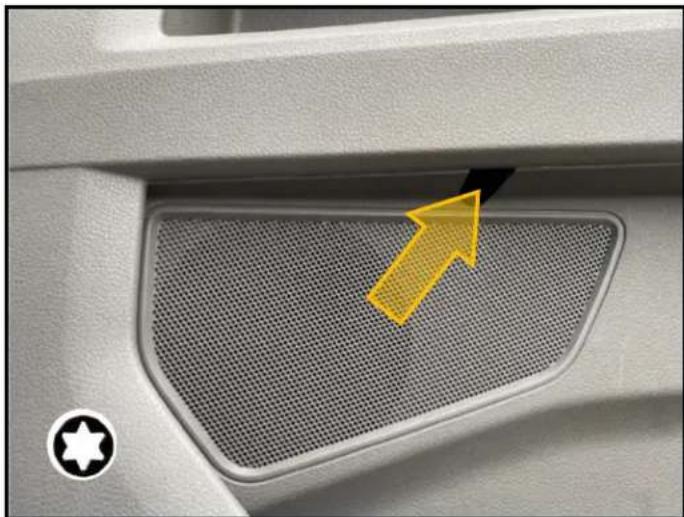

FR Retirez la vis au milieu du panneau de porte. (Torx 20).

(4)

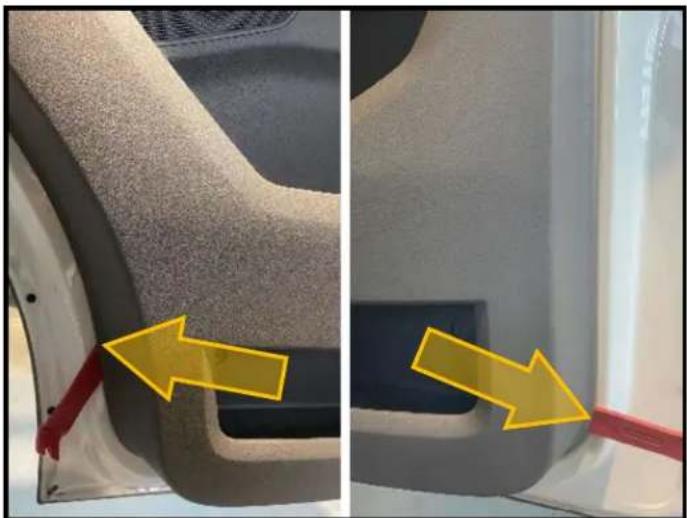

EN Take a plastic lever to unlock the lower door panel clips from left to right.
GE Verwenden Sie einen Kunststoffhebel um die unteren Clips der Turverkleidung zu losen.
FR Prenez un levier en plastique pour déverrouiller les clips inférieurs du panneau de porte de gauche à droite.

⑦

FR Porte du Crafter après le retrait du panneau de porte.

(10)

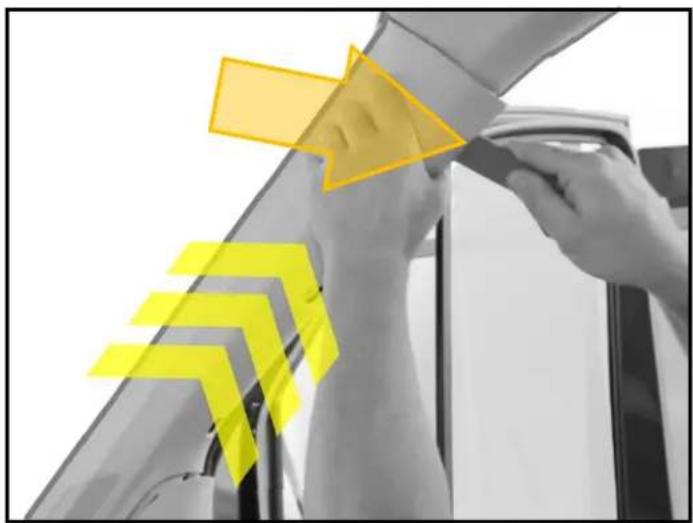

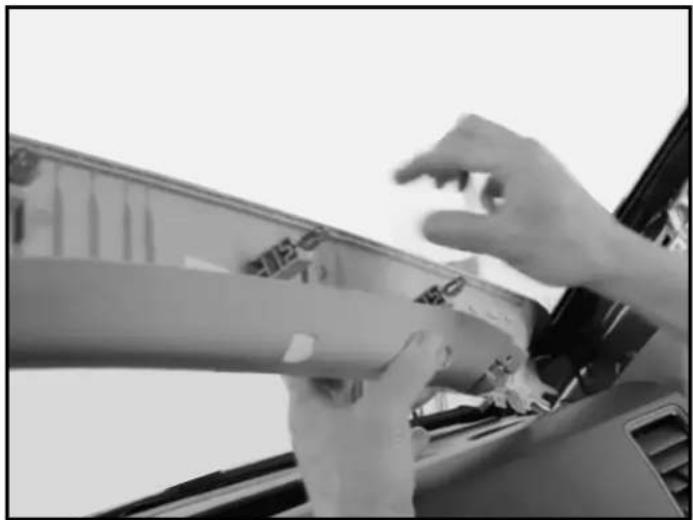

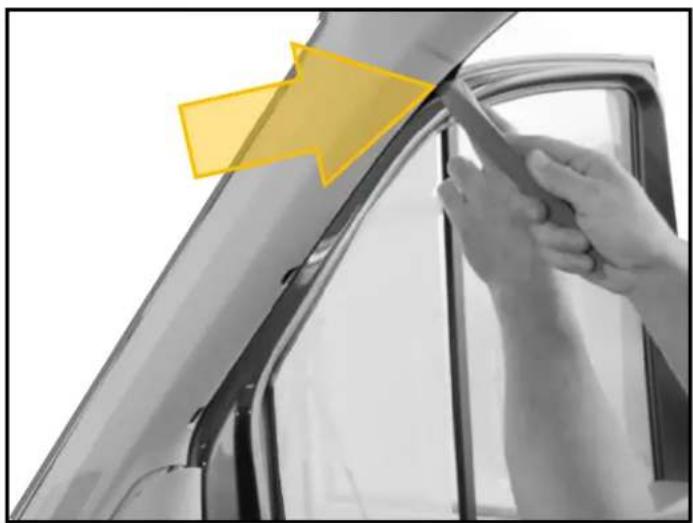

FR Prenez un levier en plastique pour déverrouiller avec précaution la partie supérieure du cache du montant A.

FR Soulevez ensuite le cache pour le retirer.

FR Retirez le couvercle du montant A du compartment.

FR Desserrez les points de soudure de la du support du tweeteter d'origine à l'aide d'une rape conique (perceuse électrique ou mini perceuse).

EN Remove the original tweeter bracket.

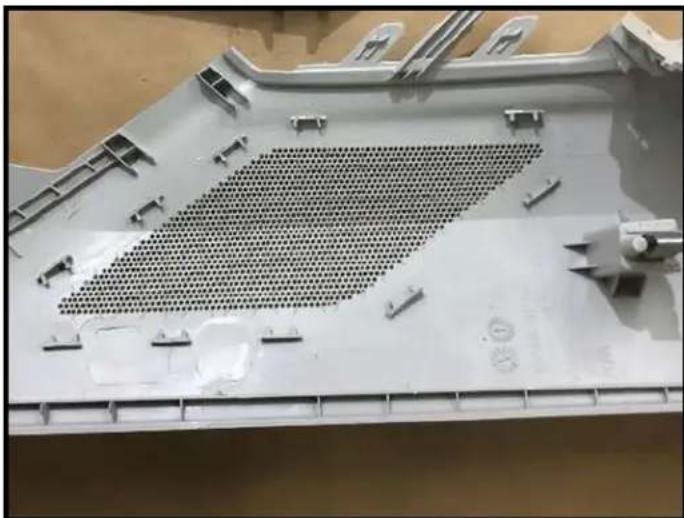

FR Le résultat devrait ressembler à celui montré ici.

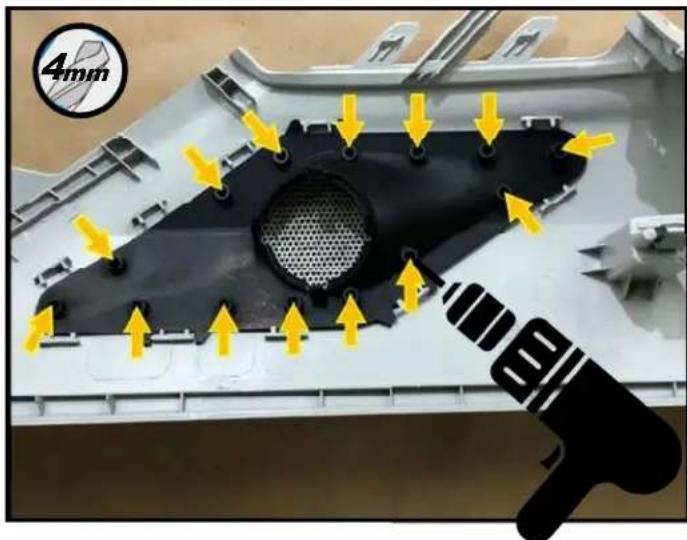

FR Percez quatre trous avec un foret helicoidal de 4 mm en utilisant le trou extérieur du gabarit de perçage. (Tournevis electrique ou Dremel).

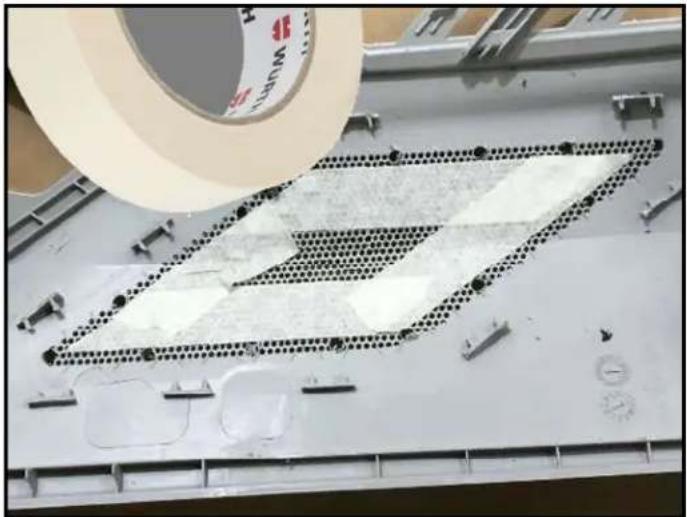

FR Marquez le bord coupé de la partie en treillis plastique à enlever avec du ruban adhésif de peintre dans les 14 trous de perçage comme indiqué sur l'image.

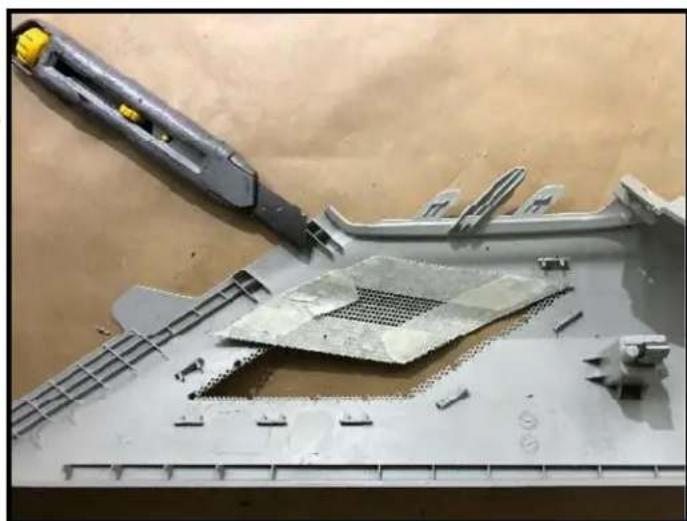

FR Utilisez un cutter pour couper le long du marquage extérieur (bande de papier) comme indiqué sur l'image pour-retirer le morceau de maille en plastique.

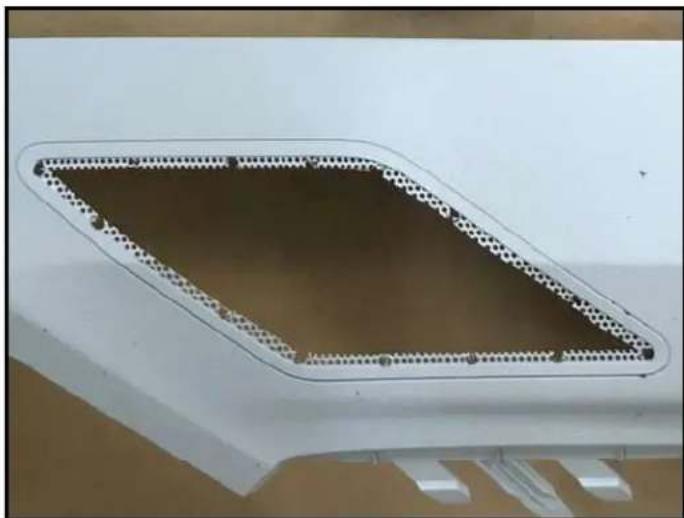

FR Le résultat devrait ressembler à celui montré ici.

FR Installez (clip de verrouillage) les pièces du tweeter (#2+4) comme indiqué sur l'image ci-contre. Veuillez vous assurer que les 10 clips à l'arrière sont entièrement verrouillés!

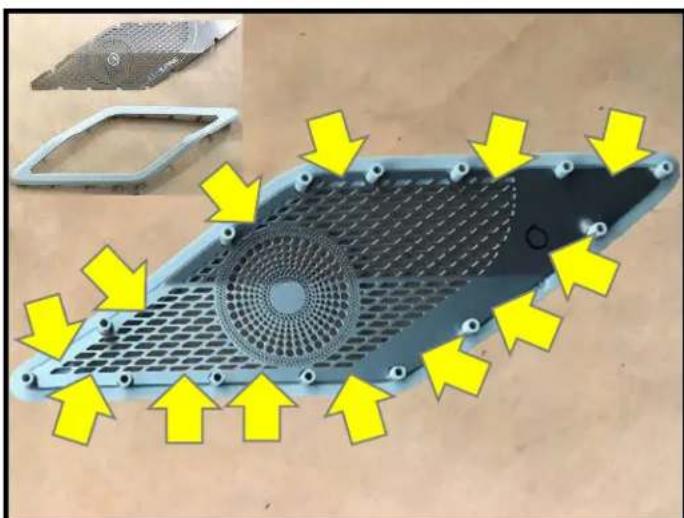

FR Insérez la grille métallique dans l'anneau en plastique et poussez délicatement la grille vers le bas pres des écrous en plastique.

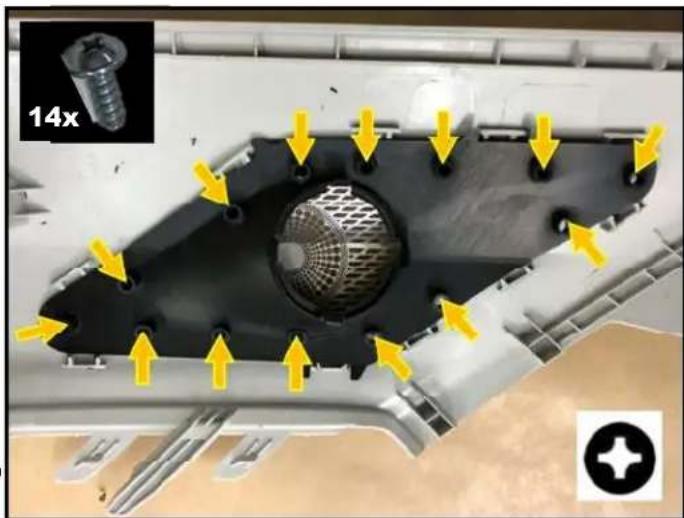

FR Assurez-vous que toutes les pièces sont correctement positionnées avant de serrer les quatre vis (vis Phillips PH1). Veillez à ne pas trop serrer les vis dans l'anneau en plastique délicat!

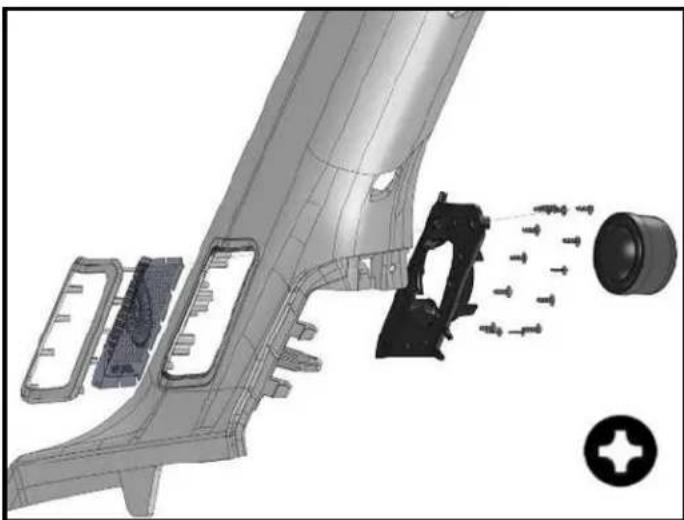

FR Installé le tweeter (n^2) dans le support de tweeter (piece n^4 ) exactement comme indiqué afin que le tweeter soit monté à l'angle de couverture correct.

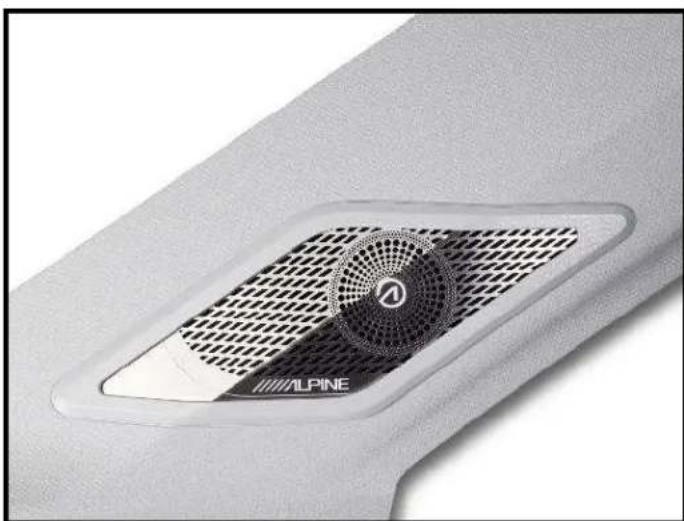

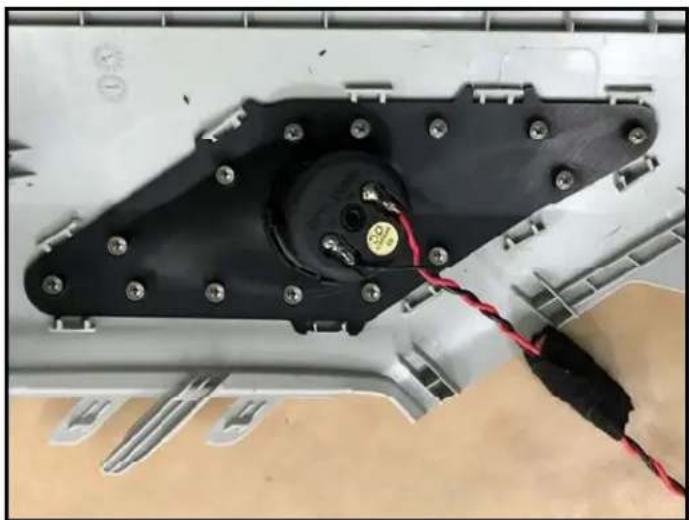

FR L'intégration finale du tweeter devrait ressembler à ceci.

(35)

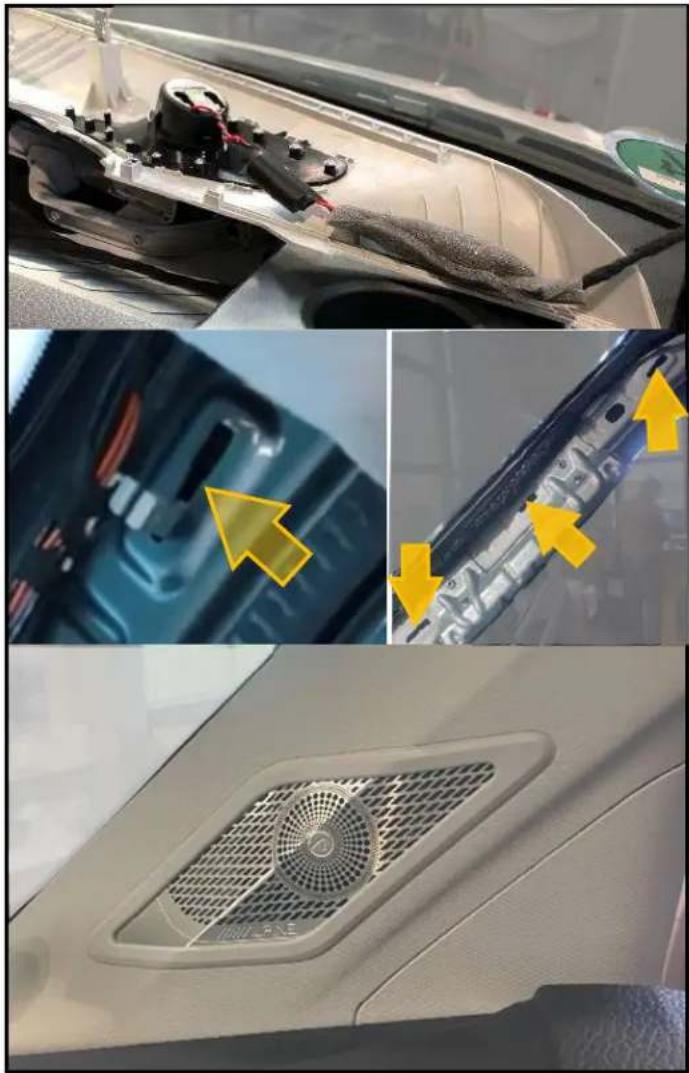

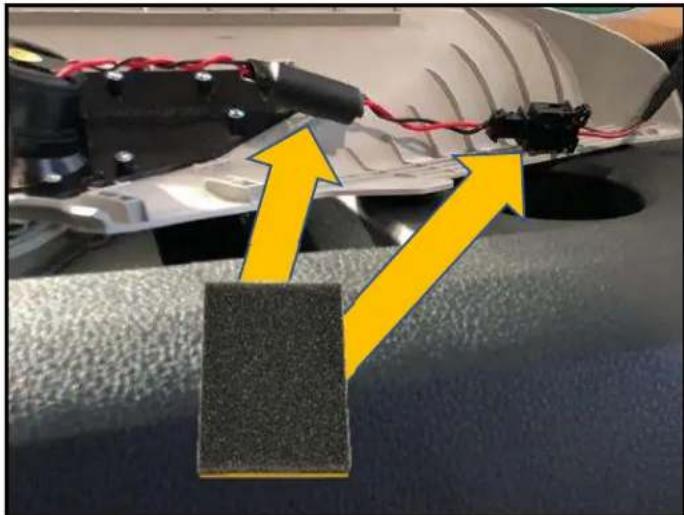

FR Insérez la fiche du cable du tweeter dans la prise correspondante à la connexion du tweeter sur le vehicule et enroulez la pièce en mousse autocollante fournie (#9) autour du condenseur.

(36)

FR Pour installer le montant A, y compris le tweeteter, inserez les trois clips métalliques du couvercle du montant A dans la partie supérieure des fentes du montant A et abaissez le couvercle dans la position finale.

FR L'intégration finale du tweeter devrait ressembler à ceci.
