MODE D'EMPLOI GSQ135-D Canarm

Le but de ce livre et de vous faciliter dans l'installation et l'opération de souffleurs. Ces instructions doivent complémenter des bonnes pratiques generales et ne sont pas conçus pour couvir les procédures détaillées.

IL EST LA RESPONSABILITÉ DE L'ACHETEUR DE S'ASSURER QUE L'INSTALLATION ET L'ENTRETIEN DE CET ÉQUIPEMENT SOIENT FAITS PAR UN PERSONNE QUALIFIÉE.

INSPECTER LA MARCHANDISE IORS DE LA RECEPTION pour s'assurer qu'il n'y a aucun dommage. SI VOUS CONSTATEZ DES DOMMAGES, VOUS DEVEZ LES NOTER SUR LE CONNAISSEMENT DU TRANSPORTEUR ET FAIRE UNE RECLAMATION AU TRANSPORTEUR IMMEDIATEMENT.

PRECAUTIONS GENÉRALES

1. Tout le travail électric quôit est fait par un électricien qualifié selon les normes et les codes applicables.
2. Avant de debuter le cablage assurez-vous que la ligne n'est pas sous tension et que le voltage utilise est identique ea celui mentionne sur la plaque d'identification du moteur.
3. N'opérer pas ce ventilateur dans un environnement où les matériaux combustibles, les gaz, ou la fumée sont prênts.
4. Mise en garde : Ce ventilateur inclus des pieces rotatives et électriques. Des mesures de sécurité appropriées doivent être prises durant l'installation, l'opération et l'entretien. Lorsque vous procédez à l'entretien, le moteur peut être chaud.
5. Avant de demarrer l'unité, assurez-vous que la roue tourne librement.
6. Vérifiez et serrez où nécessaire, tous les écrous, les boulons et les vis avant de démarrer le ventilateur (certains ont peut-être desserrés pendant l'expédition).
7. Suivre tous les codes nationaux, provinciaux et locaux concernant l'usage de cet apparéil car ils supplantent de manuel
8. Ne pas suivre les instructions de ce manuel peut cause serieuses blessures ou la mort due a unchoque electrique ou aux pieces en rotation.

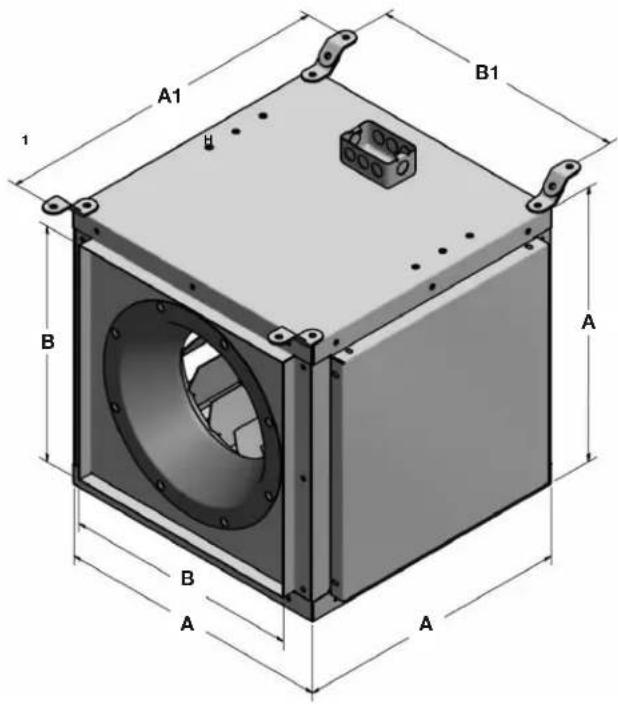

DIMENSIONS

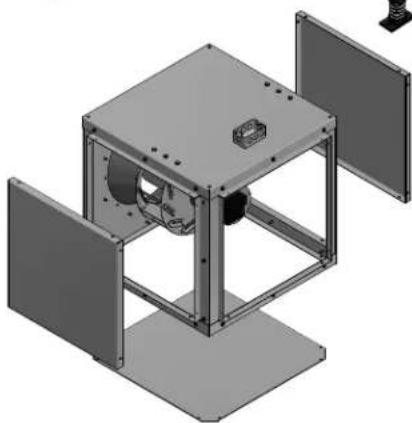

Les 8 supports fournis dans le sac de pieces peuvent s'adapter à différents sens/style de montage, soit sur la base, soit sur la suspension.

Montage en suspension: déplacez les supports de montage dans lescoins souhaités à l'aide du matériel fourni, fixez l'unité aux 4 tiges de suspension fournies par le client.

Montage sur la base: déplacez les supports de montage dans les coins désirsés à l'aide du matériel fourni, fixez l'unité à la base. Des isolants pour la vibration (disponibles en accessoires) sont recommendés pour la suspension et le montage sur la base afin d'assurer un fonctionnement silencieux.

Afin de changer la direction de décharge, déplacez la porte d'accès pour maintainir la direction désirée ouverte.

INSTRUCTIONS DE CÁBLAGE

1. Tout le câblage doit être effectué par un électricien qualifié selon les Normes Électriques Nationaux et Locaux.
2. Assurez-vous quel le courant est fermé avant de procéder au câblage électrique.
3. Cependant, le fil en trop doit etre retenu pour prevenir qu'il entree dans la pouie, l'arbre ou la roue en mouvement.
   4 Des interrupteurs d'arrêt sont recommendés et doivent être placés près du ventilateur afin de pouvoir les atteindre rapidement en cas d'urgence et ainsi maintainir un contrôle électrique.
4. Suivez le schema de cablage sur la plaque signaletique du moteur.

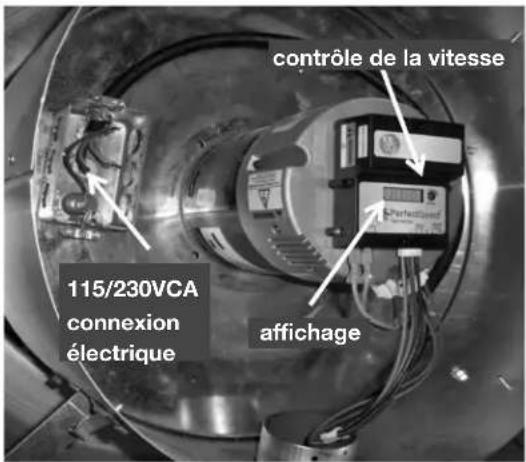

Contrôle de la Vitesse de Moteur EC (Contrôlelectronique)

Les moteurs EC sont équipés d'un module de commande qui permet un réglage manuel précis de la vitesse du moteur. La plage de vitesse du moteur est comprise entre 300 et 1800 rpm ou la vitesse de rotation maximale pour ce modele. Le module de commande dispose d'un affichage à 4 chiffres indiquant le % de la vitesse maximale et la vitesse du moteur en rpm. L'affichage indique également un message d'erreur pour des diagnostics mineurs si nécessaire.

MESSAGE AFFICHEE

Spd- suivie par la vitesse instantanee en rpm
dE- suivie de S + demande en %
E1-Aucunes communications
E2- Sous tension

La vitesse du moteur peut etre changée en ajustant le pot de contrôle de la vitesse situé sur le module de contrôle. Un petit tournevis peut etre utilise pour faire cet ajustement.

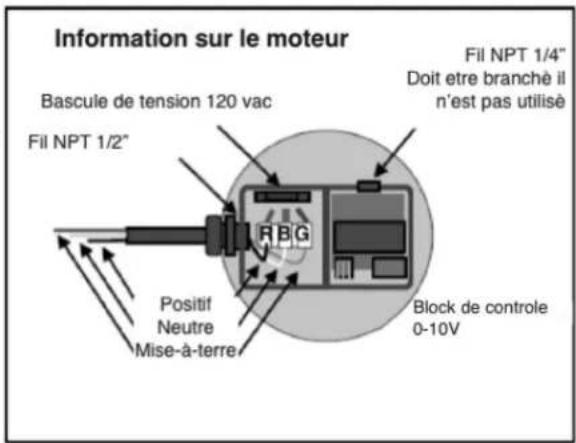

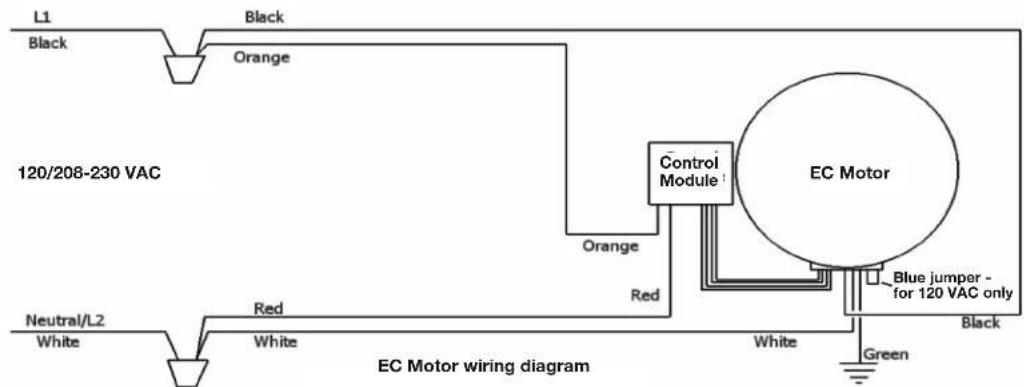

Alimentation en CA -- 120/208-230VAC

L'alimentation est connectee au moteur et au module de commande via la boite de jonction et le harnais de cables fouri.

N.B.: Pour opération à 115VCA le fil de liaison bleu fourni (lie au harnais de fil) doit être inséré dans le connecteur d'alimentation du moteur

120 VAC System 208-230 VAC System

Mise en Garde : Opérer le moteur à 208-230VCA avec un fil de liaison peut endommager sérieusement le moteur

N.B.: Les moteurs EC ont un démarrage progressif. À la mise sous tension, le module de commande recueilles les informations sur le moteur puis commence le processus de démarrage. ÀpRES quelsques secondes, le moteur commencerà à tourner et atteindre sa vitesse maximale en 10 à 15 secondes.
Option de contrôle de vitesse à distance (veuillez contacter l'usine pour plus de détails)

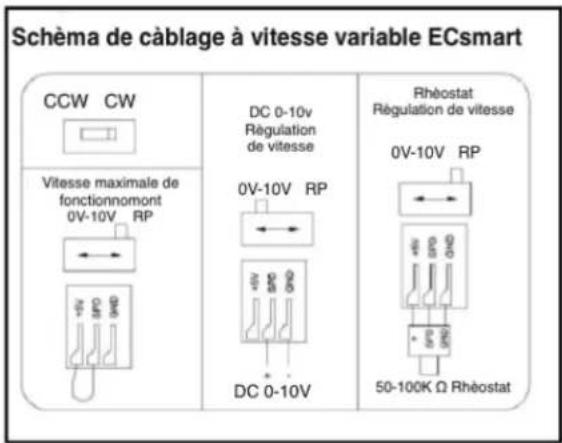

Si vous unité contient le moteur ECsmart, veuilles suivre ces schémas de câblage:

Veuillez contacter Canarm Ltd. Pour toutes questions relatives aux connections électriques ou de contrôle de nos moteurs EC.

INSPECTION AVANT DEMARRAGE

1. Mettre l'appareil hors tension au disjoncteur.
2. Verifiez toutes les attaches et vis afin qu'elles soient bien serrées.
3. Confirmer que le voltage utilisé est identique à celui du moteur et que le tout est bien cable.
4. Faire la rotation de la roue pour s'assurer que ni la pale ni la courroie n'est en contacte avec le boftier.
5. Faire l'inspection du ventilateur et des conduits pour vous assurez qu'il n'y a peu débris.
6. Assurez-vous que les grillages et accessoires sont bien fixés.

DÉMARRAGE

Demarrer le ventilateur et inspector les items suivants :

1. Sens de la rotation.
2. Ampèreage errone du moteur.
3. Vibration excessive.
4. Bruit inusité.

Si vous détectez un problème, fermez le courant du ventilateur et consulter la section depannage pour connaître la cause du problème. Le ventilateur devrait être inspecté après 30 minutes, 8 heures et 24 heures d'opération pour vous assurer que les attaches sont serrées et que la tension des courries sont ajustée et bien alignées.

MAINTENANCE

Mettre l'appareil hors tension et fermer le disjoncteur avant de faire l'inspection ou l'entretien. Un manque à cette directive pourrait cause des séries blessures ou la mort.

1. Le ventilateur doit être vérifié une fois l'an. Dans le cas d'utilisation critique ou sévère, inspectez l'appareil à tous les deux ou trois mois.
2. Une inspection périodique de toutes les attaches doit etre effectue periodiquement pour s'assurer qu'elles ne se soient pas devissees avec la vibration. Une attache particuliere doit etre portee aux attaches qui retiennent la roue a l'arbre et celles de l'arbre aux roulements a billes.

DéPANNAGE

MISE EN GARDE

ASSUREZ-VOUS QUE L'APPAREIL NE PEUT PAS DEMARRER DURANT LA REPARATION.

Bruit/Vibrations Excessifs	Entree de frottement des roues	Réglez la roue, desserrez la ou les vis de réglage et déplacez la roue, en accuérant un jeu entre l'admission et la roue, puis reserrer la ou les vis de réglage
	Roue déséquilibrée	Vérifiez les roues pour l'accumulation de débris ou de saleté et nettoyez-les si nécessaire
	Objet dans la zone de rotation ou le boitier	Supprimer l'objet
	Compartment moteur desserré	Resserrer les attaches
Haute Puissance	Mauvaise rotation des roues	Recabler le moteur pour changer le sens de rotation
	Mauvais système de conduits	Redimensionner les conduits
Le ventilateur ne fonctionne pas	Dysfonctionnement de l'alimentation électrique	Verifier la tension d'alimentation, le fuse et l'interrupteur
	Dysfonctionnement du moteur	Verifier le câblage et la protection contre les surcharges
Surcharge/surchauffe du moteur	Mauvaise rotation des roues	Re-wire the motor to change direction of rotation
	Dysfonctionnement de l'amortisseur	Vérifiez le côte ouverture du clapet anti-retour, vérifie l'état de fonctionnement du clapet contrôle
Débit d'air réduit	Mauvaise rotation des roues	Vérifiez le côte ouverture du clapet anti-retour, vérifie l'état de fonctionnement du clapet contrôle
	Mauvais système de conduit	Vérifiez l'obstruction du conduit dans le conduit ou le filtre sale
	2	1
1 Cabinet 1
2	Porte d'accès
3	Porte du bas
4	Entrée 1
5	Roue
6	Supporté moteur
7	Moteur

2

GARANTIE

Canarm Ltee. garantie que tout nouveau ventilateur est libre de toute defectuosités dans les matériaux et lamain-d'oeuvre, et ce pour une période d'un an à partir de la date d'achat. Durant cette période, CANARM LTEE. réparera ou remplacera à la discretion de CANARM, tout apparéil ou piece d'appareil, returnez à nos locaux frais de port payé et que nous constatons une defectuosité.

Cetie gantie n'inclut pas les frais de main d'oeuvre et de transports encourus pour retirer et reinstaller cet appareil chez l'usage.

Les pièces remplacées ou réparées sont garanties pour la période restante de la garantie originale seulement; cette garantie sera nulle dans le cas d'alterations, d'accident, d'abus, de néligence ou une opération inadéquate et non conforme aux instructions.

AVIS: Aucune réclamation ne sera honorée par Canarm sans autorisation obtenue au préalable.
