Caractéristiques techniques	Compresseur à courroie, puissance de 2,5 HP, débit d'air de 8,5 CFM à 40 PSI, réservoir de 27 gallons.
Utilisation	Idéal pour les applications de bricolage, les travaux de peinture, et les outils pneumatiques.
Maintenance et réparation	Vérifier régulièrement la pression d'huile, nettoyer le filtre à air, et drainer l'eau du réservoir après chaque utilisation.
Sécurité	Porter des lunettes de protection, ne pas dépasser la pression maximale recommandée, et éviter tout contact avec des surfaces chaudes.
Informations générales	Garantie limitée de 1 an, poids de 80 lbs, dimensions de 32 x 20 x 28 pouces.

FOIRE AUX QUESTIONS - DXCM271 DEWALT

Comment démarrer le compresseur DEWALT DXCM271 ?

Assurez-vous que le compresseur est branché à une prise électrique appropriée. Réglez le régulateur de pression à la pression souhaitée, puis appuyez sur le bouton d'alimentation pour démarrer le compresseur.

Que faire si le compresseur ne démarre pas ?

Vérifiez que le compresseur est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir d'air n'est pas plein et que le disjoncteur n'a pas sauté.

Comment régler la pression de sortie du compresseur ?

Utilisez le manomètre pour vérifier la pression et tournez le bouton de réglage sur le régulateur de pression pour augmenter ou diminuer la pression de sortie selon vos besoins.

Quels accessoires peuvent être utilisés avec le DEWALT DXCM271 ?

Le DEWALT DXCM271 est compatible avec divers outils pneumatiques tels que des pistolets à air, des cloueuses, et des souffleurs, tant que les exigences en matière de pression sont respectées.

Comment entretenir le compresseur ?

Pour un entretien optimal, vidangez régulièrement l'eau du réservoir, nettoyez les filtres et vérifiez les connexions pour éviter les fuites d'air. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si le compresseur fuit de l'air ?

Vérifiez les raccords et les tuyaux pour détecter des fissures ou des dommages. Serrez les connexions et remplacez les pièces endommagées si nécessaire.

Quel est le niveau sonore du DEWALT DXCM271 ?

Le DEWALT DXCM271 a un niveau sonore d'environ 75 dB, ce qui est relativement standard pour les compresseurs de cette taille.

Comment stocker le compresseur DEWALT DXCM271 ?

Rangez le compresseur dans un endroit sec et frais, à l'abri de la poussière et de l'humidité. Débranchez-le et vidangez l'air du réservoir avant de le stocker.

MODE D'EMPLOI DXCM271 DEWALT

Compressor too cold Move compressor to a warmer location.24 Français A. Filtre d’admission d’air de la pompe B. Interrupteur Auto [AUTO(-)] / Off (ARRÉT(O)] C. Manomètre du réservoir d’air D. Manomètre régulé E. Régulateur de pression F. Sortie d’air G. Soupape de sûreté H. Soupape de purge du réservoir d’air

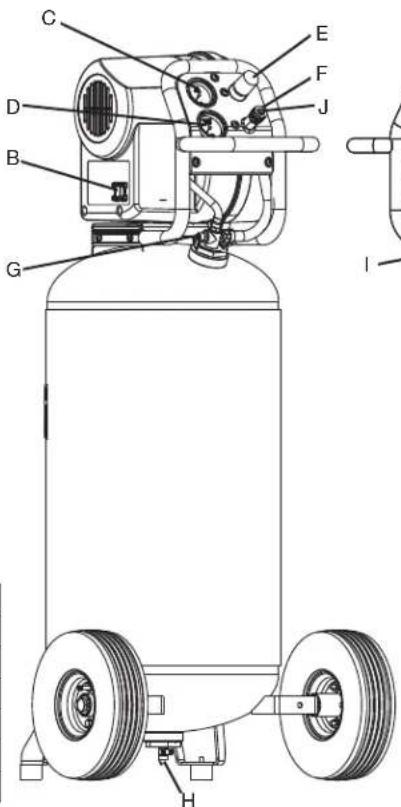

J. Branchements rapides Compresseur d’air Spécifications de pompe / moteur Sans huile Prise directe

FIG. 125 Français Définitions : lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui,

si elle n’est pas évitée, causera la mort ou des blessures graves.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait se solder par un décès ou des blessures graves. ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée pourrait se solder par des blessures mineures ou modérées. AVIS : Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS(VES) À L’OUTIL OU À PROPOS DE TOUT AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE : 1-888-895-4549 Directives de sécurité importantesDirectives de sécurité importantes

AVERTISSEMENT : Ne pas utiliser l’appareil avant d’avoir lu le

mode d’emploi, ainsi que l’intégralité des directives de sécurité, et d’entretien.

CONTIENT DU PLOMB. Peut être nocif s'il est ingéré ou mâché. Peut générer de la poussière contenant du plomb. Se laver les mains après usage. Garder hors de la portée des enfants.

Ce produit pourrait vous exposer à des produits chimiques, y compris le plomb, reconnu par l’État de Californie comme cause de cancer et de malformations congénitales ou autres problèmes du système de reproduction. Pour obtenir plus d’information, visitez www.P65Warnings.ca.gov.26 Français

• Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle.

• Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant.

• Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s’enflammer et causer un incendie ou une explosion.

• Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 6,1 m (20 pieds) de la zone pulvérisée. Il est possible que vous ayez besoin d’une longueur de tuyau additionnelle.

• Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur.

• Le fait de limiter les ouvertures d’aération de compresseur causera une importante surchauffe et pourrait causer un incendie.

• Ne jamais placer d’objets contre la pompe du compresseur ou sur celle-ci.

• Faites fonctionner le compresseur dans un endroit aéré à au moins 30,5 cm (12 po) du mur ou de l’obstruction qui pourrait limiter le débit d’air frais dans les ouvertures d’aération.

• Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne pas utiliser l’appareil à l’intérieur ou dans un endroit exigu.

• Le fonctionnement de ce produit sans surveillance pourrait se solder par des blessures personnelles ou des dommages à la propriété. Afin de réduire le risque d’incendie, ne pas laisser le compresseur fonctionner sans surveillance.

• Être toujours présent lorsque le produit est en marche.

• Toujours éteindre et débrancher l’appareil si non utilisé.27 Français

DANGER : RISQUE D’ÉCLATEMENT

Réservoir d’air comprimé: Le 26 février 2002, la U.S. Consumer Product Safety Commission américaine a publié la règle nº 02-108 portant sur la sécurité en matière de réservoir d’air comprimé des compresseurs: Les réservoirs d’air comprimé des compresseurs n’ont pas une durée de vie illimitée. La durée de vie des réservoirs dépend de plusieurs facteurs, qui comprennent entre autres : les conditions d’utilisation, les conditions ambiantes, une installation adéquate, les modifications sur site, et le niveau de maintenance. L’effet exact que peut avoir ces facteurs sur la durée de vie des réservoirs d’air est difficilement prévisible. Si les procédures adéquates de maintenance ne sont pas suivies, la corrosion sur la paroi interne du réservoir d’air comprimé peut faire que celui-ci éclate de façon inopinée laissant soudainement l’air pressurisé s’échapper avec force, posant ainsi des risques de dommages corporels à l’utilisateur. Le réservoir d’air de votre compresseur doit être mis hors service à la fin de l’année mentionnée sur l’étiquette d’avertissement appo- sée sur le réservoir. Les conditions suivantes peuvent amener la dégradation du réser- voir d’air, et faire que ce dernier explose violemment:

• Il est dangereux de respirer l’air comprimé sortant du compresseur. Le flux d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir d’air. La respiration de ces contaminants peut causer de sérieuses blessures, voire la mort.

• Ne jamais utiliser l’air obtenu directement du compresseur pour l’alimentation en air destinée à la consommation humaine. Le compresseur n’est pas muni de filtres et d’équipement de sécurité en ligne qui conviennent à la consommation humaine.

Une exposition aux produits chimiques présents dans la poussière générée par les activités de ponçage, sciage, meulage, perçage et autres, peut être nocive

Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, pourraient contenir des vapeurs nocives et du poison.

Travailler dans un endroit ayant une bonne aération transversale. Lire et respecter les directives en matière de sécurité imprimées sur l’étiquette ou les fiches signalétiques des matériaux qui sont pulvérisés. Toujours utiliser un équipement de sécurité homologué : une protection respiratoire conforme aux normes NIOSH/OSHA, ou un masque facial bien ajusté, conçus spécifiquement pour votre utilisation particulière.28 Français CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Le défaut de ne pas correctement vidanger l’eau condensée du réservoir d’air provoque la formation de rouille et un amincissement de la paroi en acier du réservoir d’air.

• Vidanger le réservoir d’air quotidiennement ou après chaque utilisation. Si le réservoir présente une fuite, le remplacer immédiatement par un nouveau réservoir d’air ou par un nouveau compresseur.

• Modifications apportées au réservoir d’air ou tentatives de réparation.

• Ne jamais percer un trou dans le réservoir d’air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d’air endommagé ou avec des fuites. Le remplacer par un nouveau réservoir d’air.

• Des modifications non autorisées de la soupape de décompression, ou de tous autres composants qui régissent la pression du réservoir d’air.

• Le réservoir d’air a été conçu pour supporter des pressions spécifiques de fonctionnement. Ne faites jamais effectuer de réglages ou de substitutions de pièces en vue de modifier les pressions de fonctionnement réglées en usine. Attachements et accessoires :

• Lorsqu’on excède la pression nominale des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques, on risque de les faire exploser ou de les projeter et ainsi entraîner des blessures graves.

• Respecter les recommandations du fabricant de l’équipement et ne jamais dépasser la pression nominale maximale permise des accessoires. Ne jamais utiliser le compresseur pour gonfler de petits objets à basse pression comme des jouets d’enfant, des ballons de football et de basketball, etc. Pneus :

• Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte. REMARQUE: Les réservoirs d’air comprimé, compresseurs et autres équipements similaires utilisés pour gonfler les pneus peuvent remplir ces derniers très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter de l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.29 Français

• Le flux d’air comprimé peut endommager les tissus mous de la peau exposée et peut projeter la poussière, des fragments, des particules détachées et des petits objets à haute vitesse, ce qui entraînerait des dommages et des blessures personnelles.

• Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/ CSA Z94.3) munie d’écrans latéraux lors de l’utilisation du compresseur.

• Ne jamais pointer une buse ou un pulvérisateur vers une partie du corps ou vers d’autres personnes ou des animaux.

• Toujours mettre le compresseur hors tension et purger la pression du tuyau à air et du réservoir d’air avant d’effectuer l’entretien, de fixer des outils ou des accessoires.

• Toucher à du métal exposé comme la tête du compresseur ou de sortie, peut se solder en de sérieuses brûlures.

• Ne jamais toucher à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur restera chaud pendant plusieurs minutes après son utilisation.

• Ne pas toucher ni effectuer des réparations aux coiffes de protection avant que l’appareil n’ait refroidi.

• Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique.

• Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides.

• Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés.30 Français

• Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution.

• Tout câblage électrique ou toute réparation nécessaire pour ce produit doit être pris en charge par un centre de réparation en usine autorisé D eWALT ou un centre de réparation D eWALT conformément aux codes électriques nationaux et locaux.

Mise à la terre électrique : le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des blessures graves voire la mort par électrocution. Consulter les directives relatives à la mise à la terre sous INSTALLATION.

• Assurez-vous que le circuit électrique auquel le compresseur est branché fournit une mise à la terre électrique adéquate, une tension appropriée et une bonne protection des fusibles.

• Une utilisation dangereuse de votre compresseur d’air pourrait provoquer de graves blessures, voire votre décès ou celle d’autres personnes.

• Revoir et comprendre toutes les directives et les avertissements contenus dans le présent mode d’emploi.

• Se familiariser avec le fonctionnement et les commandes du compresseur d’air.

• Dégager la zone de travail de toutes personnes, animaux et obstacles.

• Tenir les enfants hors de portée du compresseur d’air en tout temps.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les fonctionnalités de sécurité du produit.

• Installer un extincteur dans la zone de travail.

• Ne pas utiliser l’appareil lorsqu’il manque des pièces ou que des pièces sont brisées ou non autorisées.

• Ne jamais se tenir debout sur le compresseur.31 Français

• Les pièces mobiles comme une poulie, un volant ou une courroie peuvent provoquer de graves blessures si elles entrent en contact avec vous ou vos vêtements.

• Ne jamais utiliser le compresseur si les protecteurs ou les couvercles sont endommagés ou retirés.

• Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs peuvent s’enchevêtrer dans les pièces mobiles.

• S’éloigner des évents car ces derniers pourraient camoufler des pièces mobiles.

• Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut se solder par de graves blessures.

• Toutes les réparations requises pour ce produit devraient être effectuées par un centre de réparation de l’usine D eWALT ou un centre de réparation agréé D eWALT.

• Soulever un objet trop lourd peut se solder par de graves blessures.

• Le compresseur est trop lourd pour être soulevé par une seule personne. Demander de l’aide avant de le soulever. ATTENTION : RISQUES CAUSÉS PAR LE BRUIT CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Dans certaines conditions et selon la durée d’utilisation, le bruit provoqué par ce produit peut contribuer à une perte auditive.

• Toujours utiliser un équipement de sécurité homologué : pro

LISEZ CE GUIDE DE L’UTILISATEUR ET TOUTES LES MESURES DE SÉCURITÉ AVANT D’UTILISER CET APPAREIL. Comparez les illustrations à votre appareil pour vous familiariser avec l’emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures. CARACTÉRISTIQUES INTERRUPTEUR AUTO (-) / ARRÊT (OFF) (O) Mettre cet interrupteur (non illustré) sur la position «Auto (-)» pour avoir une alimentation automatique au manocontacteur et sur la position ARRÊT «Off (O)» pour la mise hors tension à la fin de chaque utilisation. MANOCONTACTEUR Le manocontacteur (non illustré) démarre automatiquement le moteur lorsque la pression du réservoir d’air chute sous la pres- sion d’enclenchement réglée en usine. Il arrête le moteur lorsque la pression du réservoir d’air atteint la pression de déclenche- ment réglée en usine.

La soupape (G) est conçue pour prévenir des défaillances système en décompressant celui-ci lorsque le compresseur d’air atteint un niveau préétabli. La soupape est réglée par le fabricant et ne doit pas être retirée ou modifiée de quelque manière que ce soit. CLAPET Lorsque le compresseur d’air fonctionne, le clapet (K) est ouvert, ce qui permet à l’air comprimé d’entrer dans le réservoir d’air. Lorsque le compresseur d’air atteint la pression de déclenchement, le clapet se ferme, ce qui permet à la pression d’air de rester dans le réservoir d’air.

FILTRE D’ADMISSION D’AIR

Le filtre (A) est conçu pour purifier l’air entrant dans la pompe. Pour s’assurer que la pompe reçoive constamment une alimentation d’air propre, frais et sec, le filtre doit toujours être propre et l’entrée d’air du filtre doit être exempte d’obstructions.

Le robinet de purge (H) se trouve à la base du réservoir d’air et est utilisé pour vidanger la condensation à la fin de chaque utilisation. Consulter le chapitre Vidange du réservoir sous ENTRETIEN.

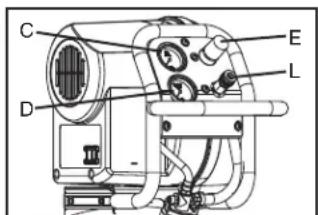

Le manomètre de prise (D) indique la pression d’air disponible du côté de la prise du régulateur. Cette pression est contrôlée par le régu- lateur et est toujours inférieure ou égale à la pression du réservoir.

MANOMÈTRE DE RÉSERVOIR

Le manomètre de réservoir (C) indique la pression d’air de réserve dans le réservoir.

Le corps de branchement rapide universel (L) accepte les trois styles de prises de branchement rapide les plus populaires : industrielle, automobile, et ARO. Il suffit tout simplement d’appuyer une seule fois pour connecter le corps de branchement rapide à la prise. RÉGULATEUR Le bouton du régulateur (E) contrôle la pression provenant du réservoir d’air. Réglage du régulateur : Tourner le bouton en sens horaire pour réguler la pression et en sens antihoraire pour la réduire.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum.

POMPE DE COMPRESSEUR D’AIR

La pompe compresse l’air dans le réservoir d’air. L’air de travail n’est pas disponible avant que le compresseur ait augmenté la pression du réservoir d’air au-dessus de ce qui est requis à la sortie d’air.

PROTECTEUR DE SURCHARGE DU MOTEUR

Le moteur dispose d’un protecteur de surcharge thermique. Si le moteur surchauffe, peu importe la raison, le protecteur de surcharge met le moteur hors tension. Il faut donner au moteur le temps de refroidir avant de le redémarrer. Redémarrage:

1. Mettre le interrupteur Auto/Arrêt en positon «Off (O)», puis

débrancher l’appareil.

2. Laisser le moteur refroidir.

3. Brancher le cordon d’alimentation dans le bon réceptacle de

circuit de dérivation.

4. Mettre le interrupteur Auto/Arrêt en position de «Auto (-)».

INSTALLATION Assemblage (Fig. 1) Sortez le compresseur d’airde sa boîte. Inspectez–le pour vous assurer qu’il n’est pas endommagé. S’i a été endommagé pendant le transport, référez–vous à l’étiquette de transport et déclarez les dommages aux transporteur. Faites cette démarche immédiatement étant donné les délais limites des demandes d’indemnisation. Le carton doit contenir:

• Manuel de l’opérateur et manuel de pièces Vérifiez l’étiquette du numéro de série du compresseur pour vous assurer qu’il s’agit bien du modèle commandé et que la pression nominale est conforme à l’utilisation prévue.

VERTISSEMENT : Risque d’utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 kPa (0 PSI).

2. Saisissez l’extrémité de la connexion rapide du tuyau et

poussez l’extrémité dans le corps de la connexion rapide (E). L’accouplement s’emboîtera à sa place.

3. Saisissez le tuyau et rirez-le pour vous assurer que l’accouple-

ment est solidement fixé.34 Français

DÉCONNEXION DES TUYAUX

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir fer-

mement le tuyau en main lors du raccordement ou de la décon- nexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 kPa (0 PSI).

2. Tirez l’accouplement de la connexion rapide vers l’arrière,

pour relâcher l’extrémité de la connexion rapide du tuyau. Lubrification

Les compresseurs d’air sans huile sont lubrifiés à l’usine et ne requièrent aucun huilage. Compatibilité Les outils pneumatiques et les accessoires utilisés avec le compres- seur doivent être compatibles avec des produits dérivés du pétrole. En cas d’incompatibilité probable avec des dérivés du pétrole, utiliser un filtre de canalisation d’air pour retirer l’humidité et les vapeurs d’huile du compresseur d’air. REMARQUE : Toujours utiliser un filtre de canalisation d’air pour reti- rer l’humidité et les vapeurs d’huile lors de la pulvérisation de peinture. Emplacement

• Placez le compresseur d’air dans un endroit propre, sec et bien ventilé.

• Le compresseur d’air devrait être placé à au moins 30,5 cm (12 po) de distance d’un mur ou d’autres obstructions qui pour- raient nuire au débit d’air.

• Le compresseur d’air doit être situé aussi près de la source d’alimentation électrique principale que possible pour éviter l’utilisation de câbles électriques trop longs. REMARQUE : Les câbles électriques trop longs peuvent entraîner une perte de puissance au moteur.

• Le filtre à air doit être propre et sans obstructions qui pourraient réduire le débit d’air au compresseur d’air. Directives pour la connexion électrique

AVERTISSEMENT : Une mauvaise connexion électrique de ce

produit pourrait annuler la garantie et votre assurance contre les incendies. Faire câbler le circuit par un professionnel, comme un électricien agréé, familier avec le code électrique national actuel, ainsi qu’avec tout autre code électrique local en vigueur.

AVERTISSEMENT : Risque de chocs électriques. Une mise

à la terre électrique inappropriée peut causer des chocs élec- triques. Le câblage devrait être effectué par un électricien quali- fié. Avant de procéder à la connexion électrique, un électricien quali- fié doit connaître ce qui suit :

1. Si l’ampérage du coffret électrique est adéquat. Référez aux

spécifications de pompe / moteur du manuel des pièces, pour obtenir ces renseignements.

2. Si le câble d’alimentation électrique a les mêmes caracté-

ristiques électriques (tension, cycle, phase) que celles du moteur. Référez aux spécifications de pompe / moteur, pour obtenir ces renseignements. REMARQUE : Le câblage utilisé doit correspondre à la tension du moteur, à plus ou moins 10%. Consultez les codes locaux pour connaître les calibres de câbles recommandés, le calibre approprié des câbles et la longueur maximum des câbles. Un35 Français câble trop petit crée une intensité trop élevée et une surchauffe du moteur.

AVERTISSEMENT : Le câblage électrique doit être éloigné

des surfaces chaudes, telles que le collecteur, les tubes de sortie du compresseur, les têtes et les cylindres. Directives relatives à la mise à la terre

AVERTISSEMENT : Une installation incorrecte de la fiche de

mise à la terre causera un risque de choc électrique. Quand la réparation ou le remplacement du cordon ou de la fiche est néces- saire, ne connectez pas le fil de mise à la terre à l’une quelconque des bornes à lames plates. Le fil isolé ayant une surface extérieure verte avec ou sans bandes jaunes est le fil de mise à la terre. Ce produit doit être mis à la terre. En cas de court-circuit élec- trique, la mise à la terre réduit le risque de choc électrique en fournissant un fil d’échappement pour le courant électrique. Ce produit est pourvu d’un cordon ayant un fil à de mise à la terre avec une fiche appropriée pour la mise à la terre. La fiche doit être branchée dans une prise de courant installée de façon appropriée et mise à la terre conformément à tous les codes et règlements locaux. Substitution du mot « DANGER » pour « Avertissement » est interdite lorsque le risque associé au produit est tel qu’il existe une situation qui ne qu’évité se traduira par la mort ou des bles- sures graves. Adressez-vous à un électricien professionnel ou à un technicien compétent si ces instructions ne sont pas complètement com- prises ou si vous n’êtes pas certain que l’outil est correctement mis à la terre.

1. Le cordon qui se fixe et se branche (O) avec cet appareil

contient une goupille de mise à la terre (P). Cette prise DOIT être utilisée avec une prise correctement mise à la terre (Q). Ce produit est destiné à un circuit de 120 volts nominal et est munie d’une mise à la terre fiche semblable à la fiche mon- trée. Seulement brancher l’appareil à une prise ayant la même configuration que le bouchon. Ne pas utiliser un adaptateur avec ce produit. Rallonges Si une rallonge doit être utilisée, s’assurer :

• d’utiliser une rallonge à trois fils, munie d’une fiche à trois lames avec mise à la terre et une prise de courant à trois fentes qui accepte la fiche de la rallonge

• qu’elle est en bon état et votre rallonge n'est pas endommagée

• prise n’est pas usée

• qu’elle n’excède pas 15,2 m (50 pi)

• que les fils sont d’un calibre minimum de 12 AWG. (La grosseur du fil augmente comme le numéro de calibre diminue. Les fils de calibre 10 AWG et 8 AWG peuvent également être utilisés NE PAS UTILISER UN FIL DE CALIBRE 14 OU 16 AWG.) AVIS : L’utilisation d’une rallonge produira une chute de tension qui entraînera une perte de puissance au moteur ainsi qu’une surchauffe. Au lieu d’utiliser une rallonge électrique, augmentez plutôt la longueur du boyau d’air en connectant un autre boyau à l’extrémité. Connectez des boyaux supplémentaires au besoin. Toujours utiliser un tuyau d’air de 9,5 mm (3/8 po) ou plus prévu pour une pression de 300 PSI.

Q36 Français Protection de la tension et du circuit Référez au niveau de tension et aux exigences minimum relatives au circuit de dérivation, indiqués sous les spécifications de pompe / moteur. ATTENTION : Certains compresseurs d’air peuvent fonctionner sur un circuit de 15 A si les conditions suivantes sont réunies.

• L’alimentation en tension doit se conformer au Code élec- trique national.

• Le circuit n’est pas utilisé pour alimenter d’autres besoins en électricité.

• Les rallonges doivent se conformer aux spécifications.

• Le circuit est équipé d’un disjoncteur de 15 A au minimum ou d’un fusible à temporisation de 15 A. REMARQUE : si le compresseur est branché à un circuit protégé par des fusibles, utiliser seulement des circuits à temporisation. Les fusibles de temporisation devraient avoir l’inscription « D » au Canada et « T » aux É.-U. Si une des conditions ci-dessus n’est pas satisfaite, ou si le fonctionnement du compresseur cause des interruptions du cou- rant électrique, il peut s’avérer nécessaire de faire fonctionner l’appareil à partir d’un circuit à 20 A. Il n’est pas nécessaire de changer les cordons.

UTILISATION DE L’APPAREIL

Arrêt de l’appareil Réglez le interrupteur Auto/Arrêt à la position d’arrêt «Off (O)». Avant le démarrage

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de sécurité, d’utilisation et d’entretien. Procédures de rodage AVIS : Risque de dommages à la propriété. Le compresseur d’air peut subir d’importants dom-mages si les procédures de rodage ne sont pas suivies à la lettre. Cette procédure doit être exécutée avant d’utiliser le compresseur d’air pour la première fois et après le remplacement de la soupape de retenue ou de la pompe complète du compresseur.

1. Assurez-vous que le interrupteur Auto/Arrêt est en position

2. Vérifiez tout le câblage. Assurez-vous que les fils sont bien

fixés à toutes les connexions à bornes. Assurez-vous que tous les contacts se déplacent librement et qu’ils ne sont pas obstrués.

3. Ouvrez complètement le robinet de purge pour laisser

s’échapper l’air et empêcher toute accumulation de pression d’air dans le réservoir d’air au cours de la période de rodage.

4. Placez le interrupteur Auto/Arrêt à la position «Auto (-)». Le

compresseur se mettra en marche.

5. Assurez-vous qu’il n’y a pas de fuites d’air aux raccords des

conduites d’air ni aux connexions/tuyaux en y appliquant une solution savonneuse. Corrigez tout problème, s’il y a lieu. REMARQUE : Des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre.

6. Faites fonctionner le compresseur pendant 15 minutes.

7. Vérifiez s’il y a des vibrations excessives.

8. Placez le interrupteur Auto/Arrêt à la position «Off (O)».

9. Fermez le robinet de vidange en le tournant en sens horaire.37

10. Déplacez l’interrupteur Auto/Arrêt à la position de «Auto (-)». Le

récepteur d’air se remplira jusqu’à ce que l’appareil atteigne la pression « de rupture » et le moteur s’arrêtera ensuite. Le compresseur d’air est maintenant prêt pour l’utilisation. Avant chaque mise en marche

1. Placez le interrupteur Auto/Arrêt à la position «Off (O)».

2. Fermez le robinet à soupape/la sortie de décharge d’air.

3. Vérifiez visuellement qu’il n’y a aucune fuite au niveau des

conduites et raccords.

4. Vérifiez la soupape de sûreté. Se reporter à la rubrique

Vérification de la soupape de sûreté sous Entretien.

5. Tournez le bouton du régulateur dans le sens antihoraire pour

régler la pression de sortie à zéro.

6. Raccordez le boyau et les accessoires.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

AVERTISSEMENT : Risque d’utilisation dangereuse. N’utilisez

pas les accessoires endommagés ou portés. REMARQUE : Le boyau ou l’accessoire doit être muni d’une fiche à connexion rapide si la sortie d’air est équipée d’une douille à connexion rapide.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum. ATTENTION : Risque d’utilisation dangereuse. L’air comprimé de l’appareil pourrait contenir de l’eau condensée et des brumes d’huile. Ne pas vaporiser de l’air non filtré sur un article que l’humidité pourrait endommager. Certains outils ou dispositifs pneumatiques pourraient requérir de l’air filtré. Lire les directives pour l’outil ou le dispositif pneumatique. Mise en marche

1. Placez le interrupteur Auto/Arrêt à la position «Auto (-)». et

attendez jusqu’à ce que la pression augmente. Le moteur s’arrêtera lorsque la pression dans le réservoir atteint la «pression de rupture».

2. Tournez le bouton du régulateur dans le sens horaire pour

augmenter la pression. IMPORTANT : Lorsque vous utilisez un régulateur ou tout autre accessoire, consultez toujours les directives du abriquant.

AVERTISSEMENT : Risque d’éclatement. Si n’importe quel

bruit ou vibration peu commun est noté, arrêtez le compresseur immédiatement et faites-vérifier le par un technicien qualifié de service. Le compresseur d’air est maintenant prêt pour l’utilisation. Arrêt

1. Mettre l’interrupteur Auto/Arrêt (L) en position «Off (O)».

REMARQUE : Si l’utilisation du compresseur est terminée, suivre les étapes 2 à 7.

2. Tournez le bouton du régulateur (F) dans le sens antihoraire

jusqu'à ce que complètement fermée. S’assurer que le manomètre régulé indique 0 kPa (0 PSI).

3. Retirer le tuyau et l’accessoire.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir38

Français fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

4. Purger le réservoir d’air,

consulter la rubrique Purger le réservoir d’air sous ENTRETIEN . S’assurer que le manomètre du réservoir d’air affiche 0 kPa (0 PSI).

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air. Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir d’air, provoquant ainsi un risque de rupture du réservoir d’air.

5. Laisser refroidir le compresseur.

6. Nettoyer le compresseur d’air avec un chiffon et le ranger dans

un endroit sûr sans risque de gel.

7. Unplug air compressor and wrap the power cord loosely around

the handle. ENTRETIEN Programme d’entretien Procédure Quotidienne Hebdomadaire Mensuelle 1 an ou

heures Se reporter à l’étiquette d’avertissement sur le réservoir Vérification de la soupape de sûreté

Inspecter le filtre à air

Vidange du réservoir d’air

Recherche de bruits ou de vibrations inhabituels

Vérification des fuites d’air

Nettoyage de la partie externe du compresseur

Mettre le réservoir hors service

• Pour trouver des fuites d’air, appliquer une solution d’eau savonneuse autour des joints. Alors que le compresseur développe la pression et que l’accumulation de pression cesse, rechercher toute trace de bulles d’air. + Vidange plus fréquente sous conditions poussiéreuses ou humides ++ Pour plus d’informations, composer le 1-888-895-4549 (1-800-433-9258).

AVERTISSEMENT : Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air. Pour assurer au compresseur d’air un fonctionnement efficace et une durée de vie plus longue, un horaire d’entretien de routine39 Français

4. En cas de nettoyage, souffler de l’air. Remplacer le cas

échéant. Acheter les pièces de rechange auprès de votre distributeur ou centre de réparation agréé régional. Toujours utiliser des pièces de rechange identiques.

5. Replacer les filtre.

ATTENTION : Risque d’utilisation dangereuse. Ne pas utiliser sans le filtre d’admission d’air. Vidange du réservoir d’air

AVERTISSEMENT : Risque d’utilisation dangereuse. Risque

associé au bruit. Les réservoirs d’air contiennent de l’air sous haute pression. Éloigner le visage [ANSI Z87.1 (CAN/CSA Z94.3)] et toutes autres parties du corps de l’orifice de vidange. Porter des lunettes de sécurité lors de la vidange car il y a risque de projection de débris au visage.

AVERTISSEMENT : Risque associé au bruit. Utiliser une

protection auditive [ANSI S12.6 (S3.19)] car le flux d’air sortant est strident en cours de vidange. REMARQUE : Tous les systèmes de compression d’air génèrent des condensats qui s’accumulent à un point de vidange (par ex., réservoir, filtre, dispositifs de postrefroidissement ou sécheur). Le condensat contient de l’huile lubrifiante ou des substances contrôlées, ou les deux, et doivent être éliminés conformément aux lois et règlements municipaux, provinciaux, territoriaux et fédéraux.

1. Placez le interrupteur Auto/Arrêt à la position «Off (O)» et

2. Tournez le bouton du régulateur dans le sens antihoraire pour

régler la pression de sortie à zéro. devrait être élaboré et suivi. L’horaire d’entretien illustré plus haut s’applique à un appareil utilisé dans des conditions normales et ce, sur une base quotidienne. Au besoin, cet horaire devrait être modi- fié pour convenir aux conditions d’utilisation de votre compresseur. REMARQUE : Pour voir l’emplacement des commandes, voir la section UTILISATION. Vérification de la soupape de sûreté

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le la

tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher. Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

AVERTISSEMENT : Risque d’éclatement. Si la soupape de

sûreté ne fonctionne pas correctement, il peut se produire une surpressurisation, causant ainsi la rupture du réservoir d’air ou une explosion.

AVERTISSEMENT : Risque provenant des objets projetés en

l’air. Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d’écrans latéraux lors. Avant de mettre en marche le compresseur, tirez sur la bague de la soupape de sûreté pour vous assurer que la soupape fonctionne librement. Si la soupape est coincée ou ne fonctionne pas bien, il faut la remplacer par une soupape du même type. Vérification des éléments du filtre d’air

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher. Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

1. S’assurer que le commutateur Auto/Arrêt à du moteur est en

position «Off (O)». A40 Français

3. Enlevez l’outil pneumatique ou l’accessoire.

4. Tirez l’anneau de la soupape de sûreté pour permettre à l’air

de purger du réservoir jusqu’à ce que la pression dans le réservoir se situe à environ 20 lb/po

. Relâchez l’anneau de la soupape de sûreté.

5. Vidangez l’eau du réservoir en ouvrant le robinet de vidange

situé en bas du réservoir.

AVERTISSEMENT : Risque d’éclatement. L’eau dans le

réservoir d’air peut condenser. Si l’eau n’est pas vidangée, cela risque de corroder et d’affaiblir le réservoir d’air, produisant ainsi un risque de rupture du réservoir d’air. AVIS : Risque de dommages à la propriété. L’eau qui est purgée du réservoir d’air pourrait contenir de l’huile et de la rouille. Ces derniers risquent de tacher.

6. Une fois la vidange de l’eau terminée, fermez le robinet de

vidange. Le compresseur d’air peut maintenant être rangé. REMARQUE : Si le robinet de vidange à l’égout est obstrue, laissez s’échapper complètement la pression d’air. Le robinet de vidange pourra alors être retirée, nettoyée et remise en place. Soupapes d’admission et d’échappement de la pompe du compresseur d’air Une fois par année, faites appel à un technicien qualifié pour vérifier les soupapes d’admission et d’échappement de la pompe du compresseur d’air. Inspection des conduites d’air et des raccords pour des fuites

1. Placez le interrupteur Auto/Arrêt à la position «Off (O)» ,

débranchez l’unité et libérez tout l’air pressurisé du réservoir d’air.

2. Appliquez une solution savonneuse à tous les raccords,

connexions et tuyaux des conduites d’air.

3. Éliminez toutes les fuites trouvées.

IMPORTANT: Même des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre. Réparations et Réglages TOUT ENTRETIEN OU TOUTE RÉPARATION NONMENTIONNÉS ICI DOIVENT ÊTRE EFFECTUÉS PAR UN TECHNICIEN QUALIFIÉ.

AVERTISSEMENT : Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air. Service d’entretien additionnel Le démontage ou un entretien du compresseur d’air au-delà de ce qui est indiqué dans ce guide ne sont pas recommandés. Si un entretien plus poussé est requis, communiquez avec le Centre de service sous garantie autorisé le plus proche. Accessoires Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez composer le 1-888-895-4549 ou visiter notre site Web à www.dewalt.com.41 Français

AVERTISSEMENT : l’utilisation de tout autre accessoire non

recommandé avec cet outil pourrait s’avérer dangereuse. Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la compresseur d’air. Information sur les réparations Veuillez recueillir les informations suivantes pour tous les appels au Service à la clientèle : Numéro du modèle ____________ Numéro de série _____________ Date et lieu de l’achat _____________________________________ Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés par un centre de répa- ration en usine D

WALT, un centre de réparation agréé D

WALT ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques. Garantie limitée Les produits la Fabricant sont couverts par une garantie à compter de la date d’achat. 1an – Garantie limitée sur tous les autres composants des com- presseurs d’air. Cette garantie limitée ne peut pas être transférée aux propriétaires suivants. La Fabricant réparera ou remplacera gratuitement, à son option, tous les défauts résultant de vices de matériaux ou de fabrication. Pour obtenir des renseignements supplémentaires sur la couverture de garantie, ainsi que les réparations au titre de la garantie, veuillez composer le 1-888-895-4549 ou visiter le site dewalt.com. La pré- sente garantie ne couvre pas les accessoires ou dommages résul- tant de réparations effectuées ou tentées par d’autres personnes. La présente garantie ne couvre également pas les produits vendus par la Fabricant, ayant été fabriqués par et identiés comme produits d’une autre société, comme les moteurs à essence. La garantie de tel fabricant sera applicable dans ces cas. TOUTE PERTE OU TOUS DOMMAGES OU FRAIS INDIRECT(E)S, ACCESSOIRE(S) OU CONSÉCUTIF(VE)S POUVANT RÉSULTER D’UN DÉFAUT OU D’UNE DÉFAILLANCE QUELCONQUE DU PRODUIT N’EST/NE SONT PAS COUVERT(E)S PAR LA PRÉSENTE GARANTIE. Certains états et provinces ne permettent pas l’exclusion ou la restriction des dommages indirects ou consé- cutifs; les restrictions et exclusions citées ci-dessus peuvent donc ne pas s’appliquer à votre cas. LES GARANTIES IMPLICITES, Y COMPRIS LA GARANTIE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN, À COMPTER DE LA DATE D’ACHAT ORIGINALE. Certains états et provinces ne permettent pas les restrictions quant à la durée d’une garantie implicite; les restrictions mentionnées ci-des- sus peuvent donc ne pas s’appliquer à votre cas. Ce que la Fabricant fera: (la Fabricant) couvrira les pièces et la main-d’œuvre requises pour remédier aux défauts importants de matériaux et de fabrication pendant la première année de posses- sion, à l’exception des cas suivants. Les pièces utilisées pour la réparation de produits ou accessoires entiers sont garantis pendant le reste de la période de garantie originale. Qu’est-ce qui n’est pas couvert par cette garantie? Un manque par l’acheteur original à installer, entretenir et utiliser ledit équipement conformément aux pratiques exemplaires de l’industrie. Les modi- cations apportées au produit ou les altérations des composants, ou un manque à se conformer aux recommandations spéciques de la Fabricant stipulées dans le mode d’emploi, annuleront la présente garantie. La Fabricant ne sera tenue responsable d’aucune répara- tion, d’aucun remplacement ou réglage de l’équipement ni d’aucuns42 Français frais de main-d’œuvre encourus par l’acheteur, sans l’accord écrit préalable de la Fabricant. Les effets de la corrosion, l’érosion, des conditions environnementales avoisinantes, les défauts d’ordre cosmétique et les articles d’entretien régulier, sont spéciquement exclus de la présente garantie. Les articles d’entretien régulier, à savoir: l’huile, les lubriants et les ltres à air, ainsi que remplacer l’huile, les ltres à air, régler la tension de la courroie, etc. sont la responsabilité du client. Les autres exclusions comprennent: les dommages causés en cours de transport, les défaillances résultant de la négligence, d’un acci- dent ou d’un usage abusif, les moteurs à induction utilisés à partir d’une génératrice, les fuites d’huile, les fuites d’air, la consommation d’huile, les raccords qui fuient, les boyaux, les robinets de purge, les tubes de purge et les tubes de transfert.

• Les composants suivants sont considérés comme faisant l’ob jet d’une usure normale et ne sont pas couverts, après la pre mière année de possession: les courroies, les poulies, les volants, les clapets anti-retour, les pressostats, les déchargeurs à air, les leviers de commande, les moteurs électriques, les brosses, les régulateurs, les joints toriques, les manomètres, les tuyauteries, les conduits, les raccords, les xations, les roues, les raccordements rapides, les joints d’étanchéité, les joints, les logements de ltre à air, les bagues de piston, les tiges de rac cordement et les joints de piston.

• La main-d’œuvre, les appels de service et les frais de déplace ment ne sont pas couverts après la première année de posses sion pour les compresseurs xes (les compresseurs sans poi gnées ou roues). Les réparations nécessitant des heures sup plémentaires, des tarifs de week-end ou tous autres frais au- delà du taux de la main-d’œuvre standard en atelier, ne sont pas couvertes.

• Le temps requis pour la formation initiale du centre de service en vue d’avoir accès au produit ou tout temps supplémentaire requis en raison d’une sortie inadéquate.

• Les dommages causés par une tension incorrecte, un mauvais câblage ou un manque à faire appel à un électricien accrédité pour installer le compresseur, annuleront la présente garantie.

• Les dommages causés par un entretien inadéquat du ltre.

• L’usure de la pompe ou les dommages à la soupape, résultant de l’utilisation d’une huile non recommandée.

• L’usure de la pompe ou les dommages causés par une conta mination quelconque.

• L’usure de la pompe ou les dommages à la soupape, résultant d’un manque à respecter les directives d’entretien.

• Une utilisation avec un niveau d’huile insufsant ou sans huile.

• Les moteurs à gaz, si le produit est équipé d’un moteur à gaz, voir le mode d’emploi du moteur pour la couverture spécique du fabricant du moteur. Les pièces achetées séparément: La garantie pour les pièces achetées séparément, telles que: les pompes, les moteurs, etc. sont couverts comme suit: À compter de la date d’achat

• Toutes les pompes monophasée et à deux phases 1 an

• Les moteurs électriques 90jours

• Les moteurs/pompes universel(le)s 30jours

• Toutes les autres pièces 30jours

• Aucune autorisation de retour ne sera émise pour les compo sants électriques, une fois que les articles sont installés.43 Français Comment obtenir un service? An de pouvoir vous prévaloir d’un service au titre de la présente garantie, vous devez être l’acheteur au détail original et fournir une preuve d’achat auprès de l’un des détaillants, distributeurs ou points de vente au détail de la Fabricant. Les compresseurs ou composants portatifs doivent être livrés ou expédiés au centre de service autorisé le plus proche. Tous les frais de transport et de déplacement associés doivent être payés par le consommateur. Veuillez composer notre numéro gratuit au 1-888- 895-4549 pour obtenir une assistance. EN VERTU DE LA PRÉSENTE GARANTIE, VOUS BÉNÉFICIEZ DE

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-888-895

4549 pour en obtenir le remplacement gratuit.44 Français Glossaire CFM : Pieds cubes par minute ; une unité de mesure de débit d’air. SCFM : pied cube par minute (standard), une unité de mesure du soufflage. PSI : livres par pouce carré, une unité de mesure de pression. Pression d’enclenchement: Point de pression bas réglé en usine qui met en marche le moteur de la pompe pour remettre sous pression l’air dans le réservoir. Pression de déclenchement: Point de pression haut réglé en usine qui arrête le moteur de la pompe et la hausse de pression dans le réservoir au-delà d’un certain niveau. Bien aéré: Qualifie un endroit où les gaz d’échappement ou les vapeurs sont remplacés par de l’air frais. Circuit réservé: Circuit électrique réservé exclusivement au com- presseur d’air. ASME: American Society of Mechanical Engineers (Société amé- ricaine des ingénieurs mécaniciens). Indique que les composants sont fabriqués, testés et examinés selon les normes définies par l’ASME. CSA: L’association canadienne de normes Indique que les produits qui font avoir examinée cette ins- cription avoir été fabriquée, testée et aux normes qui sont fixées par CSA. L’association canadienne de normes (Etats-Unis) Indique que les produits qui font avoir fabriqué cette inscription, testé et examiné aux normes qui sont fixées par CSA. Ces produits se conforment également à la norme 1450 d’cU.l.. Code Californien : l’appareil pourrait être conforme au code de la Californie 462 (l) (2)/(M) (2). L’étiquette de spécifications/ modèle est apposée sur le côté du réservoir d’air des appareils qui sont conformes au code californien.45 Français

• Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien D eWALT qualifié ou du distributeur. Problème Code Fuites d’air p. 1
• Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air p. 2
• Fuites d’air entre la tête et la plaque porte-soupapes p. 3
• Fuites d’air à la soupape de sûreté p. 4
• Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires p. 1
• , 5, 6, 7, 9 Admission d’air restreinte p. 9
• Appel de courant excessif p. 17
• , 18 Le compresseur ne démarre pas quand il fait froid p. 24
• , 25 Le relevé de pression sur le manomètre réglementé chute lorsque l’accessoire est utilisé p. 14
• Fuite d’air continuelle au bouton du régulateur p. 15
• Le régulateur ne parvient pas à fermer la sortie d’air p. 15
• Pression du réservoir d’air ne se développe pas p. 16
• Le compresseur cale p. 19
• , 20, 21 Surchauffe , 22, 2346 Français Codes de dépannage p. 18

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

1 Les raccords de tube ne sont pas assez serrés Serrer les raccords qui émettent un sifflement de fuite d’air. Contrôler les raccords avec une solution d’eau savonneuse. NE SERREZ PAS TROP. 2 Réservoir d’air défectueux Le réservoir d’air doit être remplacé. Ne pas réparer la fuite.

AVERTISSEMENT : Risque d’éclatement. Ne pas percer

le réservoir d’air, ni le souder ou le modifier de quelque manière qui soit. Ces interventions l’affaibliront. Le réservoir risque de rompre ou d’exploser. 3 Joints d’étanchéité fuyants Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

WALT. 4 Soupape de sûreté défectueuse Faites fonctionner la soupape manuellement en tirant sur la bague. Si la soupape fuit toujours, la remplacer. 5 Utilisation excessive prolongée de l’air Diminuer la quantité d’air utilisée. 6 Le compresseur ne dispose pas de la capacité adéquate pour l’utilisation d’accessoires Vérifier les exigences d’air de l’accessoire. Si elles sont supé- rieures au CFM ou à la pression fournie par le compresseur d’air, un compresseur de plus grande capacité est requis pour l’utilisation de l’accessoire. 7 Trou dans le boyau Vérifiez et remplacez-le au besoin. 8 L’appareil fonctionne dans des conditions humides ou fraîches Déplacer l’appareil dans un endroit sec bien aéré. 9 Filtre d’admission d’air obstrué Nettoyer ou remplacer le filtre d’admission d’air.

Cycles de travail extrêmement léger Utiliser l’appareil pour des cycles de travail plus prolongés. On recommande de l’utiliser à plein régime de 50 % à 75 % de son temps de fonctionnement et au ralenti pour les autres 25 %.47 Français

Segments de pistons endommagés ou usés Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

Cylindre ou piston endommagé ou usé Communiquer avec un centre de réparation en usine de D

WALT ou un centre de réparation agréé D

Fini du cylindre du compresseur est usé Communiquer avec un centre de réparation en usine de DeWALT ou un centre de réparation agréé D

Le régulateur n’est pas réglé correctement pour l’accessoire utilisé Il est normal que la pression chute lorsqu’un accessoire est utilisé, ajuster LE RÉGULATEUR comme indiqué sous CARACTÉRISTIQUES si la pression chute trop. REMARQUE : Régler la pression régulée sous des condi- tions de travail avec l’utilisation de l’accessoire. 15 Le régulateur est endommagé Le remplacer.

Régulateur ouvert Tourner le bouton du régulateur en sens antihoraire jusqu’au butoir intégré.

Tension insuffisante/surcharge du moteur Vérifiez que l’alimentation est adéquate et que le compresseur est branché sur un circuit séparé. Vérifiez que le compresseur est branché sur son propre circuit. Si une rallonge est utilisée, essayez sans utiliser la rallonge. Si le compresseur est branché sur un circuit protégé par un fusible, utilisez des fusibles temporisés à double élément (Buss Fusetron de type «T» seulement).

Passages d’air colmatés Inspectez et remplacez les tubes de sortie ou la soupape de non-retour, selon le besoin. Contactez un centre de réparation en usine de D eWALT ou un centre de réparation agréé DeWALT.

Tension insuffisante vers le moteur Fournissez une puissance adéquate.48 Français

Soupape d’arrêt défectueuse Remplacez la soupape de non-retour. Contactez un centre de réparation en usine de D

WALT ou un centre de réparation agréé

Grippage de la pompe Communiquer avec un centre de réparation en usine de DeWALT ou un centre de réparation agréé D

Mauvaise aération Placez le compresseur dans un endroit frais, sec et bien aéré, à une distance de 30 cm (12 po.) du mur le plus proche.

Surfaces de refroidissement sales Nettoyez entièrement toutes les surfaces de refroidissement.

Trop de pression de refoulement dans le réservoir Ouvrez le robinet de purge quand vous mettez en marche le moteur.

Le compresseur est trop froid Placez le compresseur dans un endroit plus chaud.49 Español Compresor de aire
