Type de produit	Ventilateur mural
Marque	Big Ass Fans
Modèle	AirEye
Catégorie	Ventilateur
Utilisation	Intérieur
Type de fixation	Murale avec support pivotant
Élingue de sécurité	Incluse et obligatoire
Vis d'assemblage	Tête hexagonale 7/16-14 × 4 po
Couple de serrage	40,66 N·m (30 pi·lb)
Chevilles recommandées	Hilti Kwik 3 de 3/8 po, profondeur d'ancrage min 1-1/8 po
Composants inclus	Système de fixation, support pivotant, élingue de sécurité, vis et écrous
Installation	Recommandée par un professionnel qualifié
Vérification structure	Nécessaire avant installation par un ingénieur en bâtiment
Responsabilité	Incombe au client/utilisateur final
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux

FOIRE AUX QUESTIONS - AirEye Big Ass Fans

Comment installer le support pivotant du ventilateur AirEye ?

Fixez le support pivotant au système de fixation à l'aide de la vis à tête hexagonale (7/16-14 × 4 po) et de l'écrou à bague nylon. Serrez la vis à un couple de 40,66 N·m (30 pi·lb).

Quelle est l'importance de l'élingue de sécurité ?

L'élingue de sécurité est une pièce essentielle du ventilateur. Elle doit être mise en place correctement pour éviter tout risque de chute en cas de défaillance du système de fixation.

Puis-je installer le ventilateur moi-même ?

Big Ass Fans recommande une installation par un professionnel qualifié. Avant toute installation, la structure doit être vérifiée par un ingénieur en bâtiment pour s'assurer qu'elle peut supporter la charge.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé dynamométrique pour serrer la vis à 40,66 N·m, ainsi que d'une perceuse pour les chevilles murales. Des chevilles à expansion de type Hilti Kwik 3 de 3/8 po sont recommandées.

Le ventilateur peut-il être fixé au plafond ?

Le modèle AirEye est conçu pour une fixation murale avec support pivotant. Pour une installation au plafond, veuillez consulter un professionnel et vous référer aux instructions spécifiques.

Comment nettoyer le ventilateur AirEye ?

Dépoussiérez régulièrement les pales et le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'appareil avant tout entretien.

Que faire si l'élingue de sécurité est manquante ?

L'élingue de sécurité est fournie dans l'emballage principal. Si elle est absente, contactez votre revendeur ou Big Ass Fans pour obtenir une pièce de rechange. N'installez jamais le ventilateur sans elle.

Le ventilateur AirEye est-il compatible avec un variateur de vitesse ?

La notice ne mentionne pas de compatibilité avec un variateur. Pour toute question sur les accessoires, veuillez contacter le service client Big Ass Fans.

Quelles sont les dimensions du ventilateur AirEye ?

Les dimensions exactes ne sont pas spécifiées dans la notice. Veuillez consulter la fiche technique du produit sur le site du fabricant pour des informations précises.

Comment obtenir une traduction de la notice ?

Sur la page de la notice, sélectionnez votre langue dans le menu déroulant et indiquez votre adresse email. Une version traduite vous sera envoyée.

MODE D'EMPLOI AirEye Big Ass Fans

Veuillez consulter le manuel d'installation du ventilateur pour obtenir des informations détaillées sur son installation et connaître les consignes de sécurité à respecter.

AVERTISSEMENT : Il faut impérativement s'assurer que la structure sur laquelle le ventilateur va être fixé est saine, en parfait état et capable de supporter la charge du ventilateur. La conformité de la structure d'ancrage doit être vérifiée par un ingénieur en bâtiment avant l'installation. Le contrôle de la stabilité de la structure d'ancrage incombe au client et/ou à l'utilisateur final ; Big Ass Fans décline toute responsabilité quant à ce contrôle ou à l'utilisation de matériel ou d'accessoires autres que ceux fournis par Big Ass Fans ou préconisés dans les présentes instructions.

AVERTISSEMENT : L'élingue de sécurité est une pièce essentielle du ventilateur. Elle doit être mise en place correctement.

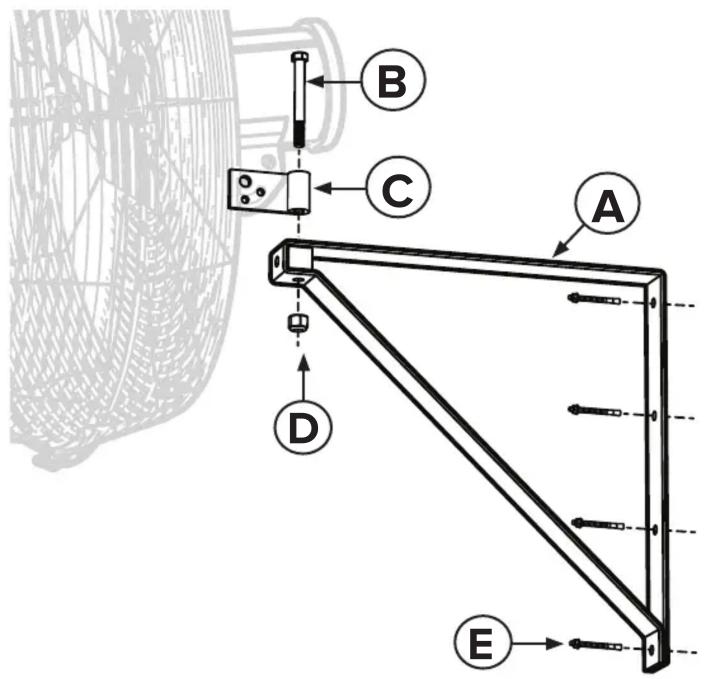

Composants et accessoires

A. Système de fixation
B. Vis d'assemblage à tête hexagonale 7/16-14 × 4 po
C. Support pivotant
D. Écrou à bague nylon 7/16-14
E. Vis+chevilles à expansion 3/8 po (4) (non fournies)
F. Kit d'élingue de sécurité (non illustré)*

* Le kit d'élingue de sécurité se trouve dans l'emballage principal du ventilateur.

1. Mise en place du support pivotant

Fixez le support pivotant (C ; orienté comme sur l'illustration) au système de fixation à l'aide de la vis à tête hexagonale (B) et de l'écrou à bague nylon (D). Serrez la vis à tête hexagonale (B) à 40,66 N·m (30 pi·lb).

2. Fixation au mur du système de fixation

Fixez le système de fixation (A) au mur à l'aide des vis+chevilles à expansion (E). Big Ass Fans vous recommande d'utiliser des vis et chevilles à expansion Hilti Kwik 3 de 3/8 po de diamètre, avec une profondeur d'ancrage minimale de 1-1/8 po.
