Caractéristiques techniques	Friteuse électrique, capacité de 4,5 litres, puissance de 2000 W, thermostat réglable jusqu'à 190°C.
Utilisation	Idéale pour frire des frites, des beignets et d'autres aliments. Facilité d'utilisation avec un panneau de commande intuitif.
Maintenance et réparation	Nettoyage facile grâce à un bac amovible. Vérifiez régulièrement l'état de l'élément chauffant et remplacez l'huile selon les recommandations.
Sécurité	Équipée d'un système de protection contre la surchauffe, d'un couvercle avec verrouillage et d'une base antidérapante.
Informations générales	Garantie de 2 ans, dimensions compactes pour un rangement facile, poids léger pour un transport aisée.

FOIRE AUX QUESTIONS - 1TR45A Vulcan

La friteuse Vulcan 1TR45A ne s'allume pas. Que faire ?

Vérifiez que la friteuse est correctement branchée à une prise fonctionnelle. Assurez-vous que le bouton d'alimentation est en position 'ON'. Si le problème persiste, vérifiez le fusible.

Pourquoi la friteuse dégage-t-elle une odeur étrange ?

Une odeur étrange peut provenir de résidus alimentaires brûlés. Nettoyez soigneusement le panier et le réservoir d'huile. Si l'odeur persiste, remplacez l'huile.

Comment nettoyer la friteuse Vulcan 1TR45A ?

Laissez la friteuse refroidir complètement, puis videz l'huile. Utilisez un chiffon doux et un détergent non abrasif pour nettoyer l'extérieur et l'intérieur. Rincez bien et séchez.

Quelle quantité d'huile doit-on utiliser dans la friteuse ?

La friteuse Vulcan 1TR45A nécessite environ 4,5 litres d'huile pour un fonctionnement optimal. Ne dépassez pas la marque de remplissage maximum indiquée.

Pourquoi mes frites ne sont-elles pas croustillantes ?

Des frites molles peuvent être dues à une température de cuisson insuffisante ou à un excès d'humidité. Assurez-vous que l'huile est suffisamment chaude avant d'ajouter les frites et évitez d'en ajouter trop à la fois.

Comment régler la température de la friteuse ?

Utilisez le thermostat intégré pour ajuster la température. Tournez le bouton de réglage jusqu'à la température souhaitée, puis attendez que le témoin lumineux s'éteigne.

La friteuse fait un bruit inhabituel. Que devrais-je vérifier ?

Un bruit inhabituel peut indiquer un problème avec le moteur ou le chauffage. Vérifiez si des débris bloquent les composants. Si le bruit persiste, contactez le service après-vente.

Est-il possible de friteuse avec de l'huile d'olive ?

Il est recommandé d'utiliser des huiles ayant un point de fumée élevé, comme l'huile de tournesol ou l'huile de canola. L'huile d'olive peut fumer à des températures élevées.

Comment stocker la friteuse lorsqu'elle n'est pas utilisée ?

Assurez-vous que la friteuse est complètement propre et sèche avant de la ranger. Rangez-la dans un endroit frais et sec, à l'abri de l'humidité.

La friteuse a-t-elle une garantie ?

Oui, la friteuse Vulcan 1TR45A est généralement couverte par une garantie de 1 an. Vérifiez les termes spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI 1TR45A Vulcan

FRITEUSES À GAZ SÉRIE VK/TR/VFRY avec système de filtration KleenScreen PLUS®

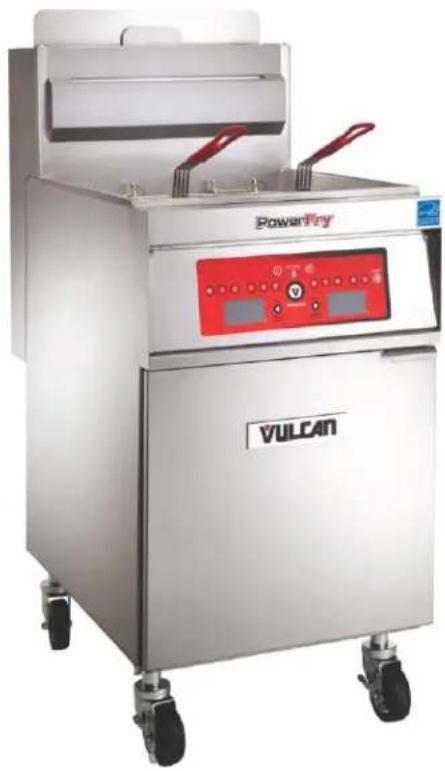

1VK45C illustré

MODELES :
1VK45	1TR45
1VK65		1TR65
1VK85		1TR85
2VK45		2TR45
2VK65		2TR65
2VK85		2TR85
3VK45	3TR45
3VK65		3TR65
3VK85		3TR85
4VK45		4TR45
4VK65	4TR65
4VK85		4TR85
5VK45	5TR45
5VK65		5TR65
5VK85		5TR85
6VK45		6TR45
6VK65		6TR65
6VK85		6TR85
2MB		VFRY18
3MB
4MB
5MB
6MB

Pour obtenir des renseignements supplémentaires au sujet de Vulcan ou pour couver n fournisseur de pieces et service autorisé dans cette région, veuilles visiter notre site web à www.vulcanequipment.com

RENSEIGNEMENTS DE SECURITE IMPORTANTS

CE MANUEL A ETÉ ELABORÉ POUR DU PERSONNEL QUALIFIÉ EN VUE DE L'INSTALLATION D'UN APPAREIL FONCTIONNANT AU GAZ, DE LA MISE EN MARCHE INITIALE SUR LE SITE ET DES AJUSTEMENTS DE L'APPAREIL COUVERT PAR CE MANUEL.

AFFICHEZ À UN ENDROIT VISIBLE LES DIRECTIVES À SUIVRE EN PRESENCE D'ODEUR DE GAZ. CES RENSEIGNEMENTS PEUVENT AUSSI ÉTRE OBTENUS AUPRès D'UN FOURNISSEUR LOCAL DE GAZ.

IMPORTANT

EN PRESENCE D'ODEUR DE GAZ, ARRÊTER L'APPAREIL À L'AIDE DE LA SOUPAPE PRINCIPALE ET COMMUNIQUE AVEC LA COMPAGNIE DE GAZ OU LE FOURNISSEUR DE GAZ POUR LA RÉPARATION DE L'APPAREIL.

POUR VOTRE SECURITE

NE PAS RANGER NI UTILISER D'ESSENCE OU D'AUTRES VAPEURS OU LIQUIDES INFLAMMABLES DANS LES ENVIRONS DE CET APPAREIL OU DE TOUT AUTRE APPAREIL ÉLECTROMÉNAGER.

AVERTISSEMENT

Une installation, un ajustement, une modification, une réparation ou un entretien inapproprié peuvent entrainer des dommages, des blessures ou la mort.

Lire attentivement les directives d'installation, d'utilisation et d'entretien avant d'instructor ou de faire l'entretien de cet apparéil.

TABLE DES MATIÈRES

RENSEIGNEMENTS DE SECURITE IMPORTANTS 31

INTRODUCTION 33

GÉNÉRALITÉS 33
COMMANDE DE PIECES 33
CAPACITE DE LA FRITEUSE 33
DEBALLAGE 33

INSTALLATION 34

Dégagement 34

Emplacement 34

CODES ET NORMES 35

MONTAGE 35
RACCORDEMENT DU CONDUIT DE FUMEE 36
CONNEXIONS ELECTRIQUES 36
RACCORDEMENT DU GAZ 37
Raccord rapide pour les apparèils sur roulettes 37
PRESSON DU GAZ 37
TEST DE L'ALIMENTATION EN GAZ 37
FRITEUSES AVEC ROULETTEs 38
MISE A NIVEAU DE LA FRITEUSE 38

UTILISATION 39

ARRÉT EN CAS DE SURCHAUFFE 39

AVANT LA PREMIÈRE UTILISATION 39

Nettoyage 39

DIRECTIVES DE FRETURE DE BASE 40

Directives d'utilisation du panier à friture 40

PROLONGATION DE LA DUREE DE VIE DE

LA GRAISSE ALIMENTAIRE 40

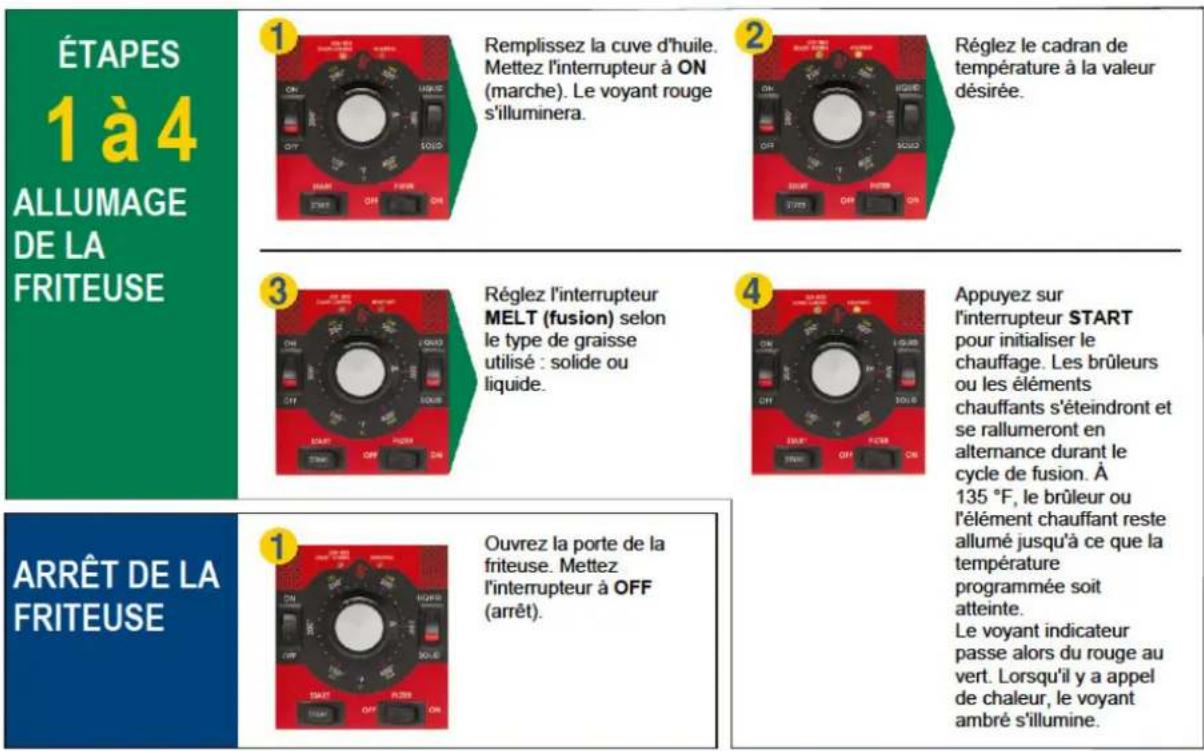

ALLUMAGE DE LA FRITEUSE 41

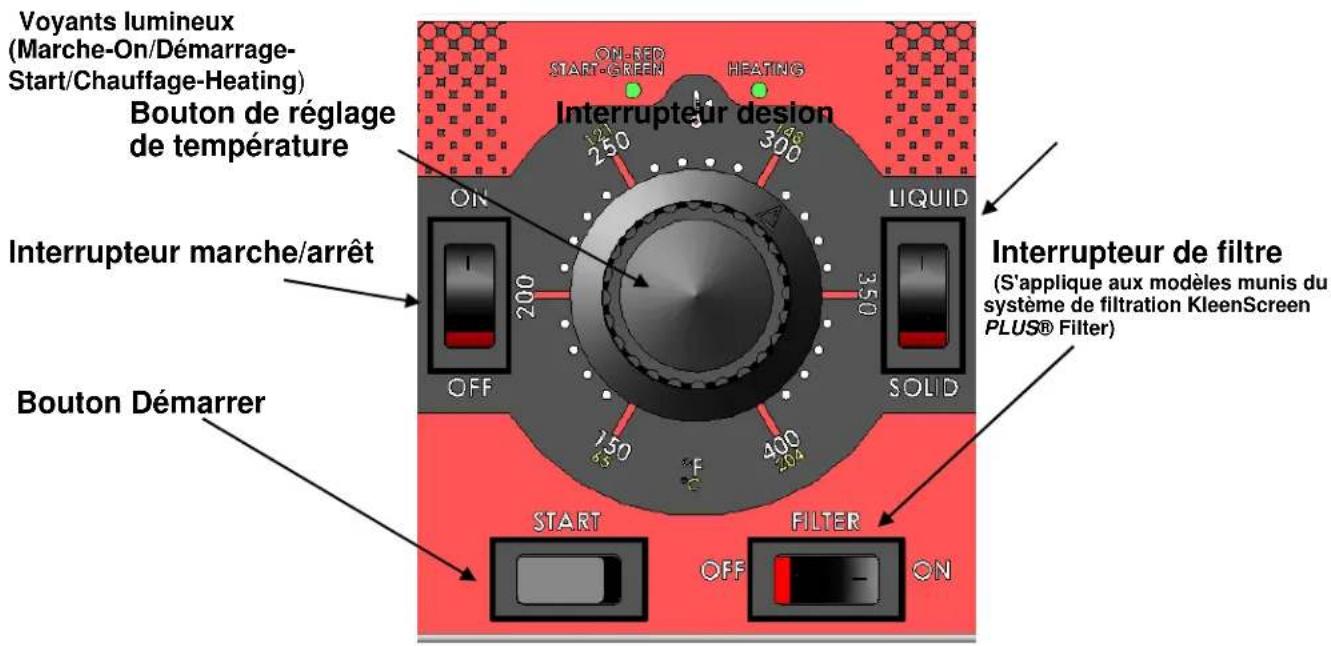

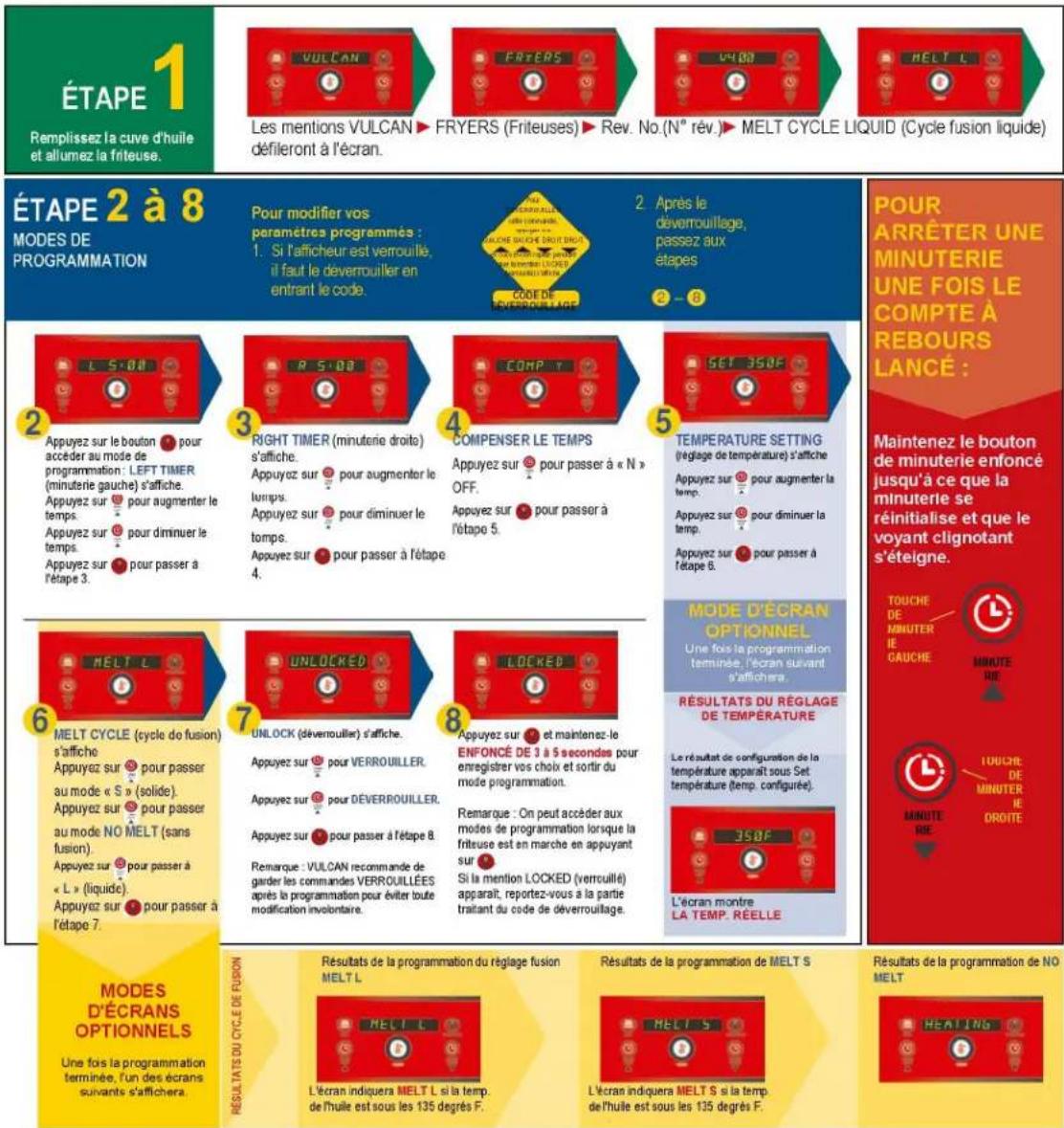

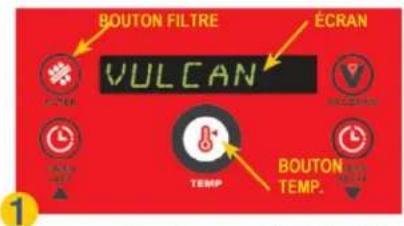

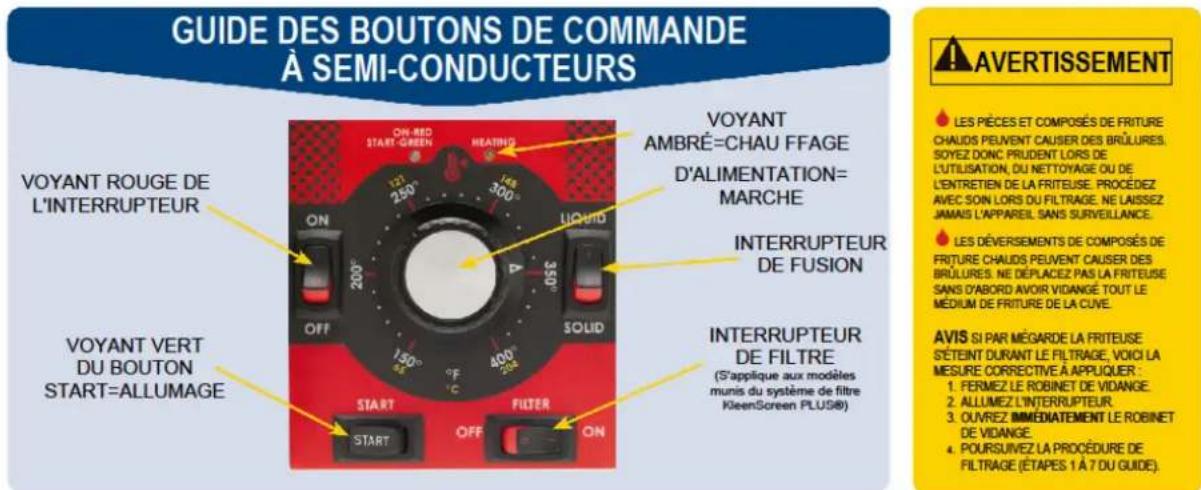

PROGRAMMATION DU BOUTON DE COMMANDE

A SEMI-CONDUCTEURS (A) 42

PROGRAMMATION DE LA COMMANDE A SEMI-CONDUCTeurs (D) 43

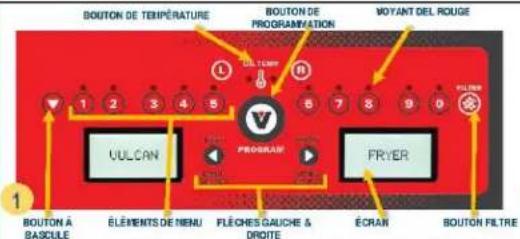

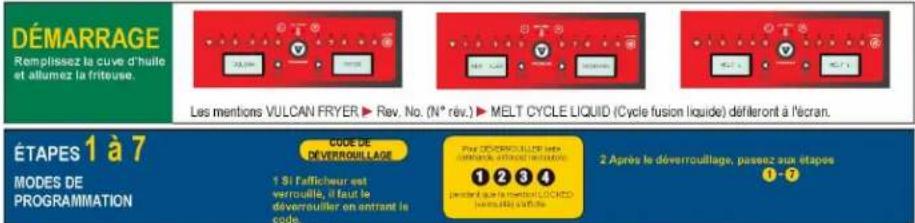

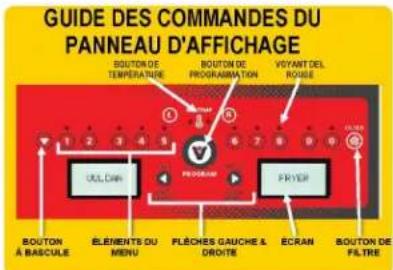

PROGRAMMATION DE LA COMMANDE PAR ORDINATEUR (C) 44

ARRET DE LA FRITEUSE 45
VIDANGE DE LA CUVE - FRITEUSES SUR PIED 45

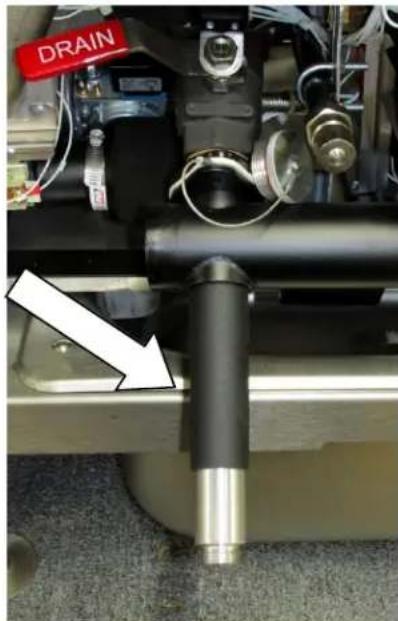

PROCEDURE D'ÉBOULLANTAGE - FRITEUSES SUR PIED 45

NETTOYAGE 46
Quotidien 47

ARRÉT PROLONGÉ 47

GUIDE D'INSTALLATION ET D'UTILISATION DE KLEENSCREEN PLUS®......47

GENÉRALITÉS 47

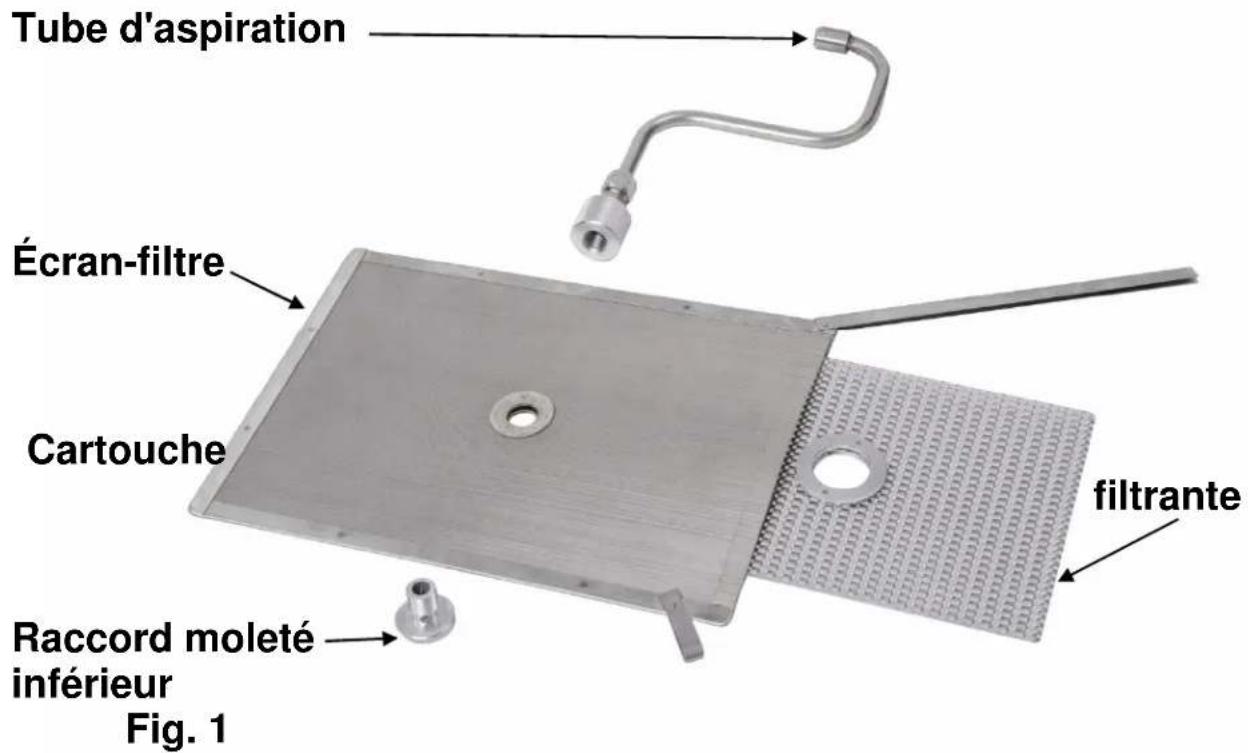

MONTAGE 48

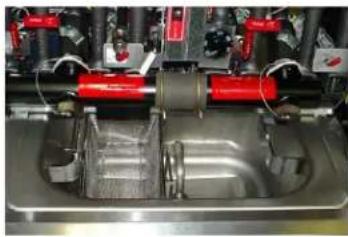

ENLEVER ET REMPLACER L'ENVELOPPE DE FILTR DU

KLEENSCREEN PLUS 50

UTILISATION 51

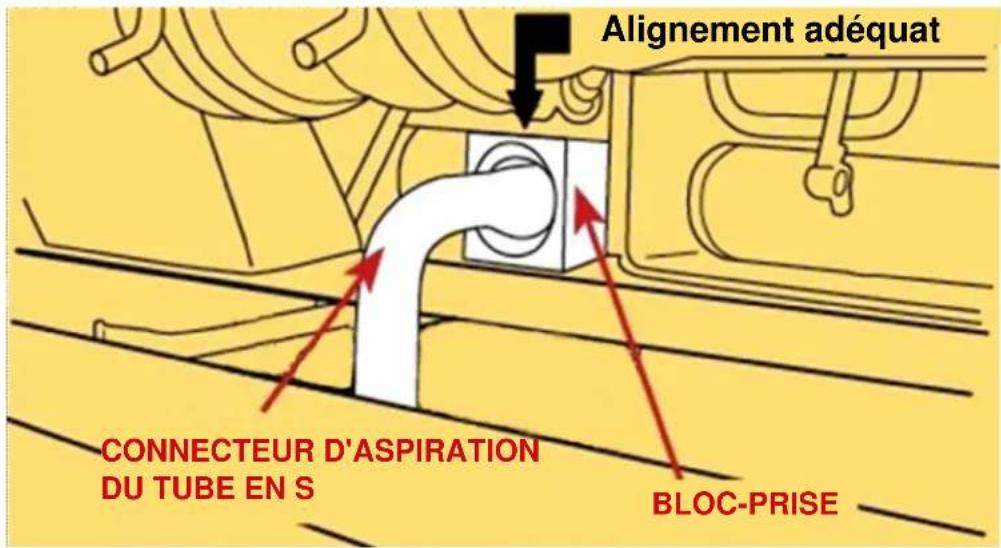

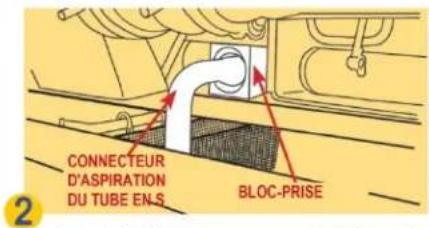

PROCEDURE DE FILTRAGE 51

FILTRAGE AVEC LE BOUTON DE COMMANDE

A SEMI-CONDUCTEURS (A) 53

COMMANDES DE FILTRAGE A SEMI-CONDUCTeurs (D) 54

COMMANDES DE FILTRAGE PAR ORDINATEUR (C) 55

CONSEIL POUR LE FILTRAGE 56
RETRAIT DE L'EXCEDENT DE DEBRIS DU FILTRE 56

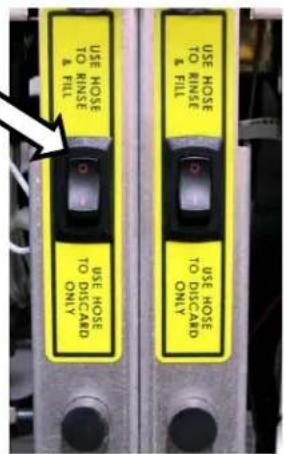

VIDANGE ET MISE AU REBUT 57
BOIL OUT BYPASSTM 57

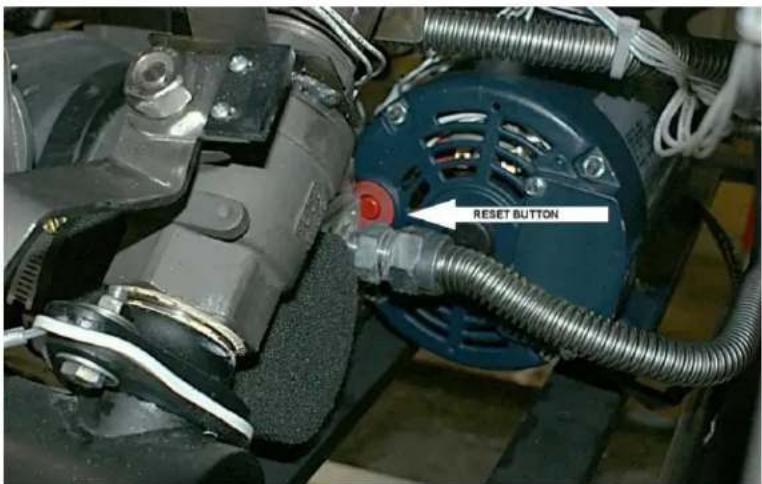

BOUTON DE REINITIALISATION DE LA PROTECTION CONTRE

LES SURCHARGESTHERMIQUES 58

ENTRETIEN 58

INSPECTION DU CONDUIT DE FUMEE 58
Service aux États-Unis et au Canada. 58
Alarmes et messages d'erreur 59

DEPANNAGE 60

Tableau de dépannage 60

INTRODUCTION

GÉNERALITÉS

Les friteuses Vulcan sont fabriquées avec de la main-d'oeuvre qualifiée et des matériaux de qualité. Une installation, une utilisation et un entretien approprié favoriseront des années de performance satisfaisante.

Avant d'installer la friteuse, lisez ce manuel en entier et suivez attentivement toutes les instructions.

Ce manuel s'applique au modele figurant sur la page de couverture. Les procedures décrites dans ce manuel s'appliquent à tous les modèles sauf indication contraire. Les images et les illustrations peuvent être de n'importe quel modele sauf si la photo ou l'illustration doit être spécifique du modele.

COMMANDE DE PIECES

Les clients peuvent commander des pieces directement de leur centre de service autorisé. Si vous ne le connaissiez pas, appecelez le Service à la clientèle de Vulcan au 800-814-2028.

Pour accélérer votre commande, indiquez le numéro de modulo, le numéro de série, le type de gaz, la piece nécessaire, le numéro de référence de l'article (si connu) et la quantité nécessaire.

DEBALLAGE

Cette friteuse a ete inspecte avant de quitter l'usine. En acceptant sa livraison, le transporteur prend l'entiere responsabilitie de le livre en toute securite. Immediatement apres la livraison, verifiez s'il a efectivement subi des dommages pendant le transport.

S'il s'avere que la friteuse a ete endommagé, veuillez suivre les procedures suivantes :

1. Le transporter doit être averti dans les 5 jours ouvrables suivant la réception.
2. Lesgens du terminus local du transporteur doit etre avises immediatement lors de la discoverede des dommages (indiquez l'heure, la date et a qui vous avez parlé) et assurez le suivi en confirmant les faits par ecrit ou par communication electronique.
3. Pour fins d'inspection, tout le matériel d'emballage original doit etre conservé.
4. La friteuse ne doit pas avoir ete deplacé, installe ou modifie.
5. Avisez le Service à la clientèle de Vulcan immédiatement en faisant le [phone].

Vérifiez que les éléments suivants ont été inclus :

• Ramasse-miettes
  Support à panier
  Brosse à cuve pour procédure d'ébouillantage seulement.
  Roublettes reglables (4), deux verrouillables, deux non-verrouillables pour les friteuses autostables. Friteuse les batteries avec Systeme de filtration KleenScreen PLUS® ont des roulettes installées à l'usine.
• Rallonge de tuyau de vidange pour les friteuses autostables seulement.
• Paniers à friture double (2) par cuve de friture.
  Tige de nettoyage
  Batteries de friteuse avec le Systeme de filtration KleenScreen PLUS® F

Panier filtreur
- Tube d'aspiration

VK/TR/VFRY SERIES GAS FRYERS

• Ensemble écran-filtre
  Tuyau de vidange haute température

Manuel, guide(s) de démarrage rapide et garantie - Gardez-les dans un endroit sécuritaire pour consultation ultérieure.

INSTALLATION

N'utilisez pas la porte ou sa poignée pour soulever la friteuse.

Avant l'installation de la friteuse, vérifie que le type de gaz (naturel ou propane) est conforme aux specifications de la plaque signalétique de la friteuse, située à l'intérieur du panneau de porte. Assurez-vous que la friteuse est configurée pour l'élevation appropriée.

Inscrivez les numéroes de modèle, d'appareil et de série de votre friteuse dans l'espace prévu ci-dessous à des fins de referencia ultérieure. Ces renseignements sont inscrits sur la plaque signalétique de la friteuse.

N° de modulo de la friteuse :

Appareil :

N° de série :

Dégagement

Dégagement minimum de toute construction combustible :

6 po (15 cm) sur les côtés de la friteuse

6 po (15 cm) à l'arrière de la friteuse

La friteuse peut etre installee sur des sols constitues de materiaux combustibles

Dégagement minimum de toute construction non combustible :

0 po sur les cots de la friteuse

0 po à l'arrière de la friteuse

• Entre la friteuse et toute flamme découverte :

16 po (41 cm)

Laissez de l'espace pour l'entretien et l'utilisation

Emplacement

Installez la friteuse dans une zone disposant d'une alimentation en air suffisante pour la combustion des gaz.
- N'obstruez pas la circulation de l'air de combustion et d'aération.
Un dégagement approprié des ouvertures d'air dans la chambre de combustion doit être fourni.

Ne laissez jamais un ventilateur souffler directement sur la friteuse.
Gardez la friteuse dans une zone libre de substances combustibles.
- Évitez les ventilateurs muraux qui produit des contre-courants d'air dans la pièce. Évitez d'ouvrir des fenêtres à proximé de la friteuse.

CODES ET NORMES

La friteuse doit être installée conformément aux codes et normes suivantes :

Aux États-Unis :

Codes d'Etat et codes locaux, ou en l'absence de codes locaux :
National Fuel Gas Code, ANSI-Z223.1/NFPA no 54 (plus recente edition). Des exemplaires sont disponibles auprès de The American Gas Association Accredited Standards Committee Z223, @ 400 N. Capital St. NW, Washington, DC 20001 ou du Secretary Standards Council, NFPA, 1 Batterymarch Park Quincy, MA 02169-7471.
- NFPA Standard # 96 Vapor Removal from Cooking Equipment, plus récenté édition, disponible auprès de National Fire Protection Association, Batterymarch Park, Quincy, MA 02169-7471.
National Electrical Code, ANSI/NFPA-70 (plus recente edition). Vous pouvez en obtenir des exemplaires auprès de la National Fire Protection Association, Batterymarch Park, Quincy, MA. 02169-7471.
- Dans le Commonwealth du Massachusetts, tous les apparciels fonctionnant au gaz et ayant une hotte de ventilation ou un système d'échéppement avec un registre ou des dispositifs motorisé d'échéppement doivent être conformes à la 248 CMR.

Au Canada :

Codes locaux
CAN/CSA-B149.1 Code d'installation du gaz naturel et du propane (plus recente édition), disponible auprès de l'Association canadienne de normalisation, 155, rue Queen, bureau 1300, Ottawa, Ontario Canada K1P 6L1.
CSA-C22.1 Code canadien de l'électricité, (plus récente édition), disponible auprès de l'Association canadienne de normalisation, 155, rue Queen, bureau 1300, Ottawa, Ontario Canada K1P 6L1.

MONTAGE

La friteuse doit être retenue pour empêcher le basculement et la projection de liquide chaud. Le moyen de retenue peut être la méthode d'installation, telle que la connexion à une batterie d'appareils menagers, l'installation de la friteuse dans une alcôve ou par des moyens distincts, tels que des liens.

RACCORDEMENT DU CONDUIT DE FUMEE

Effectuez le raccordement du conduit de fumée comme suit :

Se conformer à la norme ANSI-NFPA no 96 Vapor Removal from Cooking Equipment (plus récente édition) disponible auprès de la National Fire Protection Association, Batterymarch Park, Quincy, MA 02269.
Placez la friteuse sous une hotte adequatement raccordee a un conduit d'evacuation. La hotte doit depasser de 6 po (15 cm) au-dessus des deux cotes de la friteuse.
Le dégagement au-dessus de la friteuse doit être ajustat pour que les sousproduits de combustion soient éliminés efficacement.
Un dégagement minimum de 18 po (46 cm) doit être maintenu entre le conduit de fumée et les filtres du système d'évacuation de la hotte.
Ne raccordez jamais directement le conduit de fumée à la friteuse.
N'obstruez pas le débit du gaz de l'appareil. Un bon équilibre de l'air doit être maintenu dans la pierce.
Veillez à ce que votre système de ventilation ne cause pas un courant descendant à l'ouverture du conduit de fumée de la friteuse. Un courant descendant ne permet pas l'évacuation ajusté des émissions de la friteuse et entraîne une surchauffe, ce qui peut cause des dommages permanents. Les dommages causés par un courant descendant ne sont pas couverts par la garantie de l'appareil. Ne laissez JAMAIS quoi que ce soit obstruer le conduit de fumée de combustible ou la ventilation sortant du conduit de fumée de la friteuse. Ne placez RIEN sur le dessus de conduit de fumée.

CONNEXIONS ÉLECTRIQUES

A VERTISSEMENT

Directives de mise à la terre :

Cet apparéil est muni d'une fiche à trois broches de mise à la masse vous procurant une protection contre les électrocutions et devant être branchée à une prise murale tripolaire dûment mise à la terre. Enaucun cas, ne coupez ou n'enlevez la brochure de mise à la terre de la fiche. La friteuse doit être mise à la terre conformément aux codes locaux ou, en

l'absence de tels codes, avec le Code national de l'électricité, la norme ANSI/NFPA-70, ou la norme CSA C22.2 du Code canadien de l'électricité, suivant le cas.

Le schéma électrique est situé sur le panneau intérieur de la porte.

RACCORDEMENT DU GAZ

AVIS Toutes les connexions d'alimentation en gaz et toute pate a joint doivent etre résistantes a l'action du gaz propane.

L'entrée de gaz se trouve au bas de la face arrière de la friteuse. Les codes exigent qu'un robinet d'arrêt soit installé dans la conduite de gaz à l'avant de la friteuse.

La conduite d'alimentation en gaz doit être au moins l'équivalent d'un tuyau en fer de 12 po (12,7 mm) pour les-appareils simples et de 1-1/4 po (31,75 mm) pour les batteries. Si vous utilisez le flexible à débranchement rapide (en option), il doit être l'équivalent d'un tuyau de fer de 34 po (19 mm) pour les-appareils simples et de 1-1/4 po (31,75 cm) pour les batteries.

Assurez-vous que les tuyaux sont propres et libres de toute obstruction, saleté ou pâté à joint. Une batterie de réservoirs nécessite une ou deux connexions de taille correspondant à l'excidence du gaz.

AVERTISSEMENT Avant l'allumage, vérifie tous les raccords de la conduite d'alimentation de gaz pour vous assurer qu'il n'y a pas de fuite. Utilisez une solution de savon et d'eau. N'utilisez pas une flamme rue.

Après avoir vérifié l'absence de fuites dans la tuyauterie, purgeze entièrement les tuyaux de gaz afin de supprimer l'air.

PRESSIONS DE GAZ (TOUS LES MODELES) :

Le volume de gaz mesuré à la sortie de de la soupape devrait être régisé à 0,08 po CE (Colonne d'eau) ou 0,02 kPa pour le gaz naturel et à 0,08 po CE (0,02 kPa) pour le gaz propanee. Le débit de gaz de cette friteuse a été régisé en usine pour fournir un rendement maximal. Ne faites aucun réglage à l'ensemble de la soupape de gaz. La pression d'arrivée devrait se situer à 7,9 po CE (2 kPa) pour le gaz naturel et entre 11 et 12 po CE (2,7-3,0 kPa) pour le gaz propanee. Si la pression d'arrivée est plus forte que 14 po CE (% psi ou 3,45 kPa), Il faut installer un régulateur abaisseur de pression.

TEST DES CONDUITES D'ALIMENTATION DE GAZ

Lorsque la pression d'épreuve excède 3,45 kPa (1⁄2 psig), la friteuse et son robinet d'arrêt individuel doivent être débranchés du système de conduite d'alimentation de gaz.

Lorsque la pression d'essai est de 3,45kPa (1 / 2 psig) ou moins, la friteuse doit etre isolée du systeme d'alimentation de gaz en fermant le robinet d'arrêt manuel individuel.

Friteuses avec roulettes :

Des instructions distinctes pour l'installation des roulettes sont inclues avec les roulettes :

L'installation doit etre effectuee au moyen d'un raccord qui est conforme a

la(norme Connectors for Movable Gas Appliances, ANSI Z21.69, CAN/CGA-6.16, et d'un dispositif de déconnexion rapide conforme à la norme Standard for Quick-Disconnect Devices for Use with Gas Fuel, ANSI z21.41ou Quick-Disconnect Devices for Use with Gas Fuel.

Lors de l'installation d'un raccord rapide, vous doivent également installer un dispositif pour limiter le mouvement de la friteuse. Ce dispositif permettra d'éviter l'imposition d'une force excessive la conduite de gaz ou sur le dispositif à débranchement rapide. Le dispositif de retenue doit être fixé à la découverte du panneau arrêté. Consultez l'illustration pour l'emplacement.

A Arrière de la friteuse
B Connexion de la chaîne du détendeur (chaîne fourni par d'autres)

La friteuse doit être installée à l'aide d'un connecteur (non fourni par Vulcan) conforme aux codes ci-dessus.
La friteuse doit être installée avec un moyen de retenue afin d'eviter la transmission de tension au connecteur. Consultez l'illustration.
La friteuse doit être installée avec les roulettes fournies.
Si le dispositif de retenue doit être déconnecté, fermez d'abord l'alimentation en gaz. Si la déconnexion du dispositif de retenue est nécessaire, rebranche ce dispositif de retenue après que la friteuse a été remise à sa position initiale.

MISE À NIVEAU DE LA FRITEUSE

Vérifiez le niveau de la friteuse en plaçant un niveau sur le dessus de la friteuse une fois que le raccordement du gaz a été fait.

Veillez à ce que la friteuse soit de niveau de l'avant à l'arrière et d'un côté à l'autre dans la position d'installation finale.

Si des roulettes sont utilisées, verrouillez les roues une fois que l'appareil est à niveau.

UTILISATION

AVERTISSEMENT

L'huile est les pieces chaudes peuvent cause des brûlures.

Soyez prudent lors de l'utilisation, du nettoyage et de l'entretien de la friteuse.

AVERTISSEMENT

Le déversement de compose de friture chaude peut cause de

graves brûlures. Ne déplacez pas la friteuse sans vidanger tous les composés de friture de la cuve.

AVERTISSEMENT

La friteuse ne doit pas etre utiliser lors d'une coupure de

courant.

ARRÉT EN CAS DE SURCHAUFFE

Si la graisse alimentaire devient surchauffee, un dispositif d'arrêt en cas de haute température ferme la soupape à gaz.

Si la friteuse s'arrête en raison d'une surchauffe, NE la rallumez PAS avant que la température de la graisse alimentaire soit en dessous de 300^ (149^) .

Si le problème de surchauffe persiste, contactez votre centre de service Vulcan-Hart autorisé.

AVANT LA PREMIÈRE UTILISATION

Nettoyage

Les apparèils neufs sont essuyés à l'usine pour retarder tout signe visible de saleté, d'huile, de graisse, etc. restant du procédé de fabrication.

Avant toute préparation de nourriture, lavez soigneusement l'huile protectrice de la surface de toutes les pieces et l'intérieur de la cuve avec de l'eau chaude savonneuse pour retarder tout résidu du film et la poussière ou les débris.

AVIS

N'utilisez pas d'agent nettoyant à base de chlore ou de sulfate/sulfure.

Lavez tous les accessoires livres avec l'appareil.
- Rincez soigneusement la friteuse et les accessoires et vidangez la friteuse.
Essuyez la cuve complètement avec un linge doux.
Fermez le robinet de vidange.
Remplissez la cuve de la friteuse de graisse alimentaire liquide.
Le niveau deGRAISSIDoit se situer entre les lignes max et min de la cuve de la friteuse.
LaGRAISSEprenddeI'expansionlorsqu'el Estchauffee.Nermplissezpasla cuve de la friteuse au-dessus de la ligne MAX.
Ajoutez de la nouvelleGRAISE alimentaire au besoin pour maintainir le niveau d'huile.

INSTRUCTIONS DE FRITURE DE BASE

• Réglez la température souhaitée et laissezCHAuffer laGRAisse alimentaire à cette température.
  Faites frire des éléments qui sont de la même taille afin d'assurer une cuisson égale.
• Égouttez ou essuyez les aliments crus ou humides pour minimiser les éclaboussures lorsque les aliments sont abaissés dans laGRAISSSEchaude.
  Ajoutez de la nouvelleGRAisse alimentaire au besoin.

Directives d'utilisation du panier à friture

Ne replissez pas trop les paniers. (Voir le tableau ci-dessous au sujet des capacités recommandées pour les paniers). Déposez soigneusement le panier dans l'huile.
Lors de la friture de beignes et de beignets, returnez le produit une seule fois pendant la cuisson.
Lors de la cuisson de frites ou de rondelles d'oignons, secouez le panier plusieurs fois.
- Les alimentés enrobés de pâte devraient être déposés avec précaution, un par un, dans l'huile ou le panier. Si vous utilisez le panier, trempez d'abord le panier dans l'huile pour réduire l'accumulation de pâte sur les surfaces du panier.
Lorsque la friture est terminée, retirez le panier ou le produit. Accrochez le panier au support arriere.

Capacité du panier à friture :

1VK / TR45 & VFRY18 : Nombre de livres recommandées : 2,5 lb (1,1 kg).

1VK / TR65 : Nombre de livres recommandées par panier - 3 lb (1,4 kg).
1VK / TR85 : Nombre de livres recommandées par panier - 3,5 lb (1,6 kg).

PROLONGATION DE LA DUREE DE VIE DE LA GRAISSE ALIMENTAIRE

La durée de vie de laGRAISSAlimentaire peut etre prolongee en respectant les directrices suivantes:

Ne pas saler les alimentes au-dessus de la friteuse.
Utiliser une bonne qualite de graisse alimentaire.
Filtrer laGRAISSA alimentaire quotidiennement (au minimum).
Remplacer laGRAISSAlimentaire si son odeur devient mauvaise.
Maintainir la propriete de l'appareil et de son environnement. Placer les couvercles sur les cuves lorsqu'elles ne sont pas utilisées. (Accessoire).
Régler le thermostat correctement.
Retirer l'exces d'humidite et les particules des produits alimentaires avant demettre dans la friteuse.

ALLUMAGE DE LA FRITEUSE

Bouton de commande à semi-conducteurs (VK / TR / VFRY)A :

• Ouvrez la porte de la friteuse. Sélectionnez le type de matière grasse (graisse végétale solide ou huile végétale liquide) désiré.
• Réglez la température en tournant le bouton à la température désirée.
• Mettez l'interrupteur d'alimentation à la position de marche (ON). Les brûleurs ne s'enflammeront que lorsque la prochaine étape aura été executée.
• Appuyez sur l'interrupteur de démarrage START une fois pour allumer les brûleurs. Cet interrupteur est instantané, c'est-à-dire qu'il se réinitialise dés qu'on l'enforce. Levoyant lumineux passera du rouge au vert. Le voyant de chauffage « Heating » émettra une lumière amberée.
• Le brûleur à air souffle se mettra en marche et s'arrête en alternance durant le cycle de fusion. Lorsque le corps gras atteint les 135^ F, les brûleurs cèssent leur cycle d'arrêt et de démarriage et demeurent en marche jusqu'à ce que la température programmée soit atteinte. Une fois cette température atteinte, les brûleurs et effectueront alors des cycles de marche-arrêt, afin de maintainir la température régée.

Commandes numériques à semi-conducteurs (VK/TR)D et commandes programmables (VK/TR)C :

Dans le cas de commandes numériques à semi-conducteurs et informatisées, le brûleur à air souffle se mettra en marche automatiquement. Le brûleur à air souffle se mettra en marche et s'arrête en alternance durant le cycle de fusion et continuera ainsi par la suite pourmaintenir la température à la valeur programmée.

FRITEUSES VULCAN

GUID DES COMMANDES A SEMI-CONDUCTeurs

VULCAN

DES ALIMENTS CUITS A LA PERFECTION.

DÉMARRAGE en 4 étapes faciles

F-32948 (septembre 2011) www.vulcanequipment.com • Soutien technique pour les friteuses : 1-800-814-2028

Programmation de la commande à semi-conducteurs

FRITEUSES VULCAN

GUIDE DES COMMANDES À SEMI-CONDUCTeurs

DES ALIMENTS CUITS A LA

PERCEPTION.

PROGRAMMATION

en 8 étapes faciles (révisions V4.00 ou ultérieures)

F-32968 (février 2011)

www.vulcanequipmen.com·Soutien technique pour les friteuses:1-800-814-2028

F32868/index 1

12/13/11 3:49 PM

Programmation de la commande par ordinateur

FRITEUSES VULCAN

GUIDE DES COMMANDES INFORMATISÉES

PROGRAMMATION en 7 étapes facies (rév. V2.79 ou ultérieures)

DES AILUMENTS CUITS A LA PERCEPTION.

Apuye sur le bout de programmation L'Etarien USER SETTINGS (parametes utilisateurs) s'affich.
Pour configurer la temperature de cuision, apuye sur 0.
Le temp. actuelle idratoire. Entre la tme, revises.
Enferonce pour enregistrer toute nouvelle temperature de cuision

Pour configurer le cycle de fusion, appuyez sur 已 L'ecran LIQUID SE mettra a clignoter.
Appuyez sur le bouton pour choose parmi LIQUID, SOLID, et NO MELT (aucune fusion).
Appuyez sur P pour enregistrer le cycle de fusion.

Pour configurer les temps de curation manuellement, appuyez sur ⑥ SELECT MENU ITEM (choisis élément de menu) ∧ affiche alors.

Selectionn un élément à modifier en appuyant sur le nombre correspondant (1 à 10). Le menu changez par chaque modélier les éléments de menu prédéterminé, sélectionnés à l'aide de MENU ITEM SETTINGS dans l'espace de droite.

Appuyee sur ① pour modifier le nom (NAME) de l'éternant de menu, et sulever les dirivées de l'éran de droite. Pour changeer les autres langues, appuyee sur ② pour faire défiérer les langues de l'épahabé à l'émèr et au-dessus pour faire suffisant l'épahabé à l'endet. Le DEL si-dessus du bouton seLECTIONner d'éternant de menu à modifier l'éluminaire et les paramètres disponibles pour être modifiées apportantraient à l'éran de droite.

Appuyez sur pour enregistrer le nouveau nom de l'entiement de menu.

Appuyez sur pour modifier le temps de cuisson (COOK TIME)
Le temps actuel dégurait. Entre le nouveau temps de cuisson
Enferonce pour émettre ou restiver le nouveau temps de cuisson
Appuyez sur pour modifier le temps de scolage (Shake E
Le temps de secauge actuel ci-dessus. Enertz le nouveau-tempo de secauge.
Enfernance pour enegiter restre voiree nouveaux tempes de secauge
Apuyot sur pour modifier les temps de repos (HOLD TIME) Le temps de repos actuel digitators. Etrenz le nouveau temps de repos.
Enéronc: pour énergérer toute nouvelleIME de repairs
Ajuste sur pour chaque compter le temps (COMPENSATING TIME) ou sometimes neATLActual TIME; YES(eu) que mette a digénere. Appuyee sur pour choose OUI pour COMPTE TIME ou NON POUR ACTUAL TIME
Appuyee sur pour énergérer tout ce时间为
Appuyat sur la revueau pour sefaire de I'ecan des parametres de I'eflement de menu et envei re I'ecan de selection de I'eflement de mer

Apuyer sur la chaote L'extran des parametes d'utilitaire (USER SETTINGS) s'efficante. Pour venaïter la commande ou garider l'autoreateur DVERPROULLÉ, apuyer sur L'autre paramètre actuel cinqsigma. Apuyer sur pourchauser OU nonON. Apuyer sur pour émettre autre voie.

you auster le volume de l'artissur. appuyer sur Le
car la culeignette et utertrat
car pour chors1,2 ou 3.
car pour eigererive voie chors

Pour confirger le langue, appuyez surLe permêne actuel ci-dessus.
Appuyez sur ANGUS, ESPAIN, au FRANÇAS.
Appuyez sur pour émetterille voit choic.

Pour configurer le dié de d'actique (OLE SETBACK). appuyez sur Le dié actuel digester.
Entrez le nouveau dié du diactique (10 à 90 minutes).
Appuyez sur pour émettre voies cette diactique.
Appuyez de nouveaux sur pour EREGISTER TOUS VOS
PARAMETRES et sètes d'uneide de pesignation, L'écart des ELEMENTS DE MENU APPARATUS.

CONSEILS D'UTILISATION :

• Pour faire diffier les éléments de menu 1 à 10 enforcé le bouton - Pour activer une minuité de cycle de coupaison, enforcé lun ou l'autre des boutons L, R. Appuyez d'abord sur le bouton de minuité de coupaison voulier, puis enforcé L ou R, selon le panier utilisée. Exéme 2 L, S (R)
• REMARIQUE: Pouvez utiliser le même bouton 2 pour les paniers L et R.
• Par exemple, 4 L, 4 (R)

Four annulier une minute de cussen appuyez et refleche L ou R) et le bouton numérique correspondant 1. La minute s'amfiers et sera réintallée.
Dans ce cas des trisesaux pannier amovable simple, appuyez unquigement sur les bouteurs de minuité 1 O pour actionner le solvieuxer du pannier. Nuit besoin d'utiliser les bouteurs L et R. Pour annuler la minuité, appuyez sur le même bouteur a nouveau et le pannier se solvieuxer.
Les touches de produits clignotement lorsque la miniterie est activée, et demeure allumés lors de la programmation.
Pourmetirenouirdineanailedefindeminuterieappuyezurlelement de menu dianontant.
VULCAN recommends de garder les commandes VERROUILLES après la programmation pour évier toute modification involtaire.

AFFICHER LES RÉGLAGES :

Pour REVISER LES PARAMETRES, appuyez sur OIL TEMP (temp.de laufie) La température ACT s'affiche. Configuré les écans de température

Enfoncez la flèche , puis la touche correspondant à l'action de l'air. L'écran fera déflérer les paramétres du Temps, Secouer, Attente et Cycle de quaison.

PROGRAMMATION HORS-LIGNE A L'AIDE DU LOGICIEL DE PROGRAMMATION DES MENUS

Ordinaire de bureau ou portable requic. Telechargéz le calculi de programmation des menus à l'adresse www vulcano equipment.com)

Pour charger un nouveau menu de produit ou moyen du logiciel de programmation des menus hors ligne sur un ordreleur de bureau ou portable:

1. Intemputur principal mis & LARRE (OFF); inane une ue USB
2. Messe Inemputur principal en MARCHE (CN) et laue 2 ford terminier les
   diagnoses de mise en marche avant de procoder. Patiente d 2 3 minutes
3. Apuyeur sur pour déclarer par l'exon des PARAMETRES UTILISATÉURS. 4.
4. A part de tecton des PAKAMETRES UTISALATRUS, appuyez sur 5. Appuyezrapidement une sur la生态保护 basale.
5. Appuyez sur pour Choose le ficher
6. Appuyez sur la touche fiche amere pour contner
7. Retirées la fille de mémoire USB et confirmées que le programme a bien éligué:

F-32979 (0001 2016)

www.vulcanequipment.com • Soutien technique pour les friteuses : 1-800-814-2028

= 12 × 40

图4-10 三维曲面

ARRÉT DE LA FRITEUSE

Ouvrez la porte de la friteuse. Appuyez sur l'interrupteur d'alimentation pour lemettre à la position d'arrêt (OFF).

ARRÉT PROLONGÉ

1. Vidangez complètement la friteuse. Consultez VIDANGE DE LA FRITEUSE.
2. Nettoyez la friteuse tel qu'indiquedans la section NETTOYAGE.
3. Fermez le robinet d'arrêt de gaz principal.

ARRÉT DE LA FRITEUSE

Appuyez sur l'interrupteur d'alimentation pour lemettre à la position d'arrêt (OFF).

VIDANGE DE LA CUVE

Modèles sur pied SEULEMENT :

1. Éteignez la friteuse.
2. Insérez la rallonge de vidange dans le robinet de vidange. Serrez à la main uniquement.
3. Dirigez le bec de vidange dans le écipient dans lequel vous pouze vidanger laGRAISSSE.
4. Ouvrez le robinet de vidange. L'huile s'écoulera dans le récipient. Lorsque le récipient est plein ou lorsque la cuve de la friteuse est vide, fermez le robinet de vidange. Répétez cette étape jusqu'à ce que la friteuse soit vide. Enlevez la rallonge de vidange et remettez-la en place sur le support fourni.
5. Il est recommandé d'ébouillanter maintainant la cuve de friture. Suivez la procédure d'ébouillantage. Effectuez ensuite le nettoyage hebdomadaire tel que déscrit sous la rubrique NETTOYAGE.
6. Une fois la cuve complètement vide, dégraissée et nettoyée, ajoutez du nouveau corps gras. Allumez l'interrupteur marche/arrêt pour commencer à amener l'huile à la température voulue.

PROCEDURE D'ÉBOULLANTAGE

Chaque semaine ou lorsque I'huile est remplacede:

Modèles sur pied SEULEMENT :

1. Vidangez la cuve tel que décrit sous VIDANGE DE LA CUVE.
2. Fermez le robinet de vidange et replissez la cuve d'eau. Utilisez un agent dégraissant solide, que l'on peut commander auprès de son détaillant local.. Suivez les instructions figurant sur le cote de I'emballage.

AVIS

N'utilisez pas d'agent nettoyant à base de chlore ou de sulfate/sulfure.

1. Le niveau de la solution doit se situer entre les lignes MIN et MAX de la cuve de la friteuse.
2. Tournez l'interrupteur d'alimentation à la position de marche (ON). Au moyen des boutons de commande à semi-conducteurs (A), réglez la température à 200^ , puis appuyez sue le bouton Start (démarrer). L'eau bout à 100^ ( 212^ ). Dans le cas des modèles numériques à semi-conducteurs (D) et informatisés (C), la température se fixera automatiquement entre 195 et 200^ . Ne portez pas l'eau à une température d'ébullition trop active.
3. Utilisez la Brosse à cuve; nettoyez les côtes, le fond et les tubes de l'échangeur de chaleur.
4. Placez la rallonge de vidange dans la soupape de vidange et serrez à la main uniquement. Vidangez la solution de nettoyage de la cuve dans un recipient.
5. Fermez le robinet de vidange et replissez la cuve d'eau. Ajoutez 1 tasse (1/4 L) de vinaigre pour neutraliser tout alcali laissé par le nettoyant. Le niveau de la solution doit se situer entre les niveaux MIN et MAX de la cuve de la friteuse. Appuyez sur le bouton demarrer (modles A) et Temp (modles D et C) pour permettre à la solution de réchauffer. Laissez reposer la solution pendant quelques minutes.
6. Vidangez la cuve tel que décrit sous VIDANGE DE LA CUVE. Rincez à fond à l'eau claire et chaude. Tout trace de nettoyant doit être enlevée. Séchez soigneusement la cuve.
7. Fermez le robinet de vidange et ajoutez laGRAISSALimentaire. Suivez la procEDURE de REMPLISSAGE DE LA CUVE DE GRAISSE ALIMENTAIRE de ce manuel. La friteuse est maintainant prete à l'emploi. Appuyez sur le bouton demarrer (modles A) et Temp (modles D et C) pour permettre à la solution de rechauffer.

NETTOYAGE

A VERTISSEMENT

L'huile et les pièces chaudes peuvent cause des brûlures.

Soyez prudent lors de l'utilisation, du nettoyage et de l'entretien de la friteuse.
Quotidien

Nettoyez vous friteuse régulièrement avec la Brosse à cuve ainsi qu'avac un chiffon humide, et polissez avec un chiffon sec et doux. Si le nettoyage régulier est négligé, laGRAISSE brûlée s'incrustera et une décoloration peut apparaitre.

Les emprentes digitales sont parfois un probleme sur les surfaces tres polies en acier inoxydable. Elles peuvent etre minimisées en appliquant un nettoyant qui laissera un mince film huileux ou cireux.

Nettoyez toutes les surfaces extérieures de la friteuse au moins une fois par jour.
Utilisez un chiffon humidifié avec de l'eau tiède et un savon ou un détergent doux.

VULCAN

N'utilisez pas d'agent nettoyant à base de chlore ou de sulfate/sulfure.

Rincez en profondeur et sechez avec un linge doux.
Gardez l'extérieur de la friteuse propre et exempt d'accumulation de graisse pour éviter la formation de taches tenaces. Si le nettoyage régulier est négligé, la graisse brûlée s'incrustera et une décoloration peut apparaitre.
- Enlevez toute décoloration par un lavage avec de l'eau et du détergent ou du savon.
Utilisez un tampon à recycler automoussant non métallique pour les décolorations particulièrement tenaces.
Frottez toujours dans le sens du grain de l'acier inoxydable.
N'utilisez pas de tampon à récurer métallique ou des nettoyants abrasifs.

Nettoyage du filtré à air (friteuses VK seul.)

Le filtré à air doit être nettoyé au moins une fois aux trois mois. Enlevez le filtré à air et nettoyez-le au lave-vaisselle ou à la main. Séchez-le à fond avant de le réinsérer. Il n'est pas nécessaire de serrer la serre à sangle avec des outils.

ARRÉT PROLONGÉ

1. Vidangez complètement la friteuse. Consultez VIDANGE DE LA FRITEUSE.
2. Nettoyez la friteuse tel qu'indiquedans la section NETTOYAGE.
3. Appuyez sur l'interrupteur d'alimentation pour lemettre à la position d'arrêt (OFF).
4. Fermez le robinet d'arrêt de gaz principal.

Système de filtration KleenScreen PLUS®

Généralités

Le système de filtration KleenScreen PLUS® filtré l'huile lorsqu'elle est réacheminée dans sa cuve respective. Une seule cuve peut être vidangée et filtrée à la fois. Il ne faut enaucun cas vidanger les deux cuves en même temps.

Montage

• Àpres le déballage, lavez le porte-filtre, la crépine-panier et l'ensemble écran-filtre. Assurez-vous desterolir la cartouche filtrante située à l'intérieur de l'écran-filtre. Utilisez un détergent pour lave-vaisselle et de l'eau chaude (les pieces sont lavables au lave-vaisselle). Rincez complètement le porte-filtre, la crépine-panier et les composants de l'écran-filtre et essuyez toutes les pieces avec un chiffon propre.
• Tirez le tiroir à filtré au complèt tout en laissant le porte-filtre exposé.
• Placez le réservoir du filtré dans le tiroir à filtré en veillant à ce que les broches situées au bas du porte-filtre soient bien alignées avec les trous situés dans le tiroir à filtré. Positionnez l'ensemble écran-filtre dans le collier du tube d'aspiration dans le porte-filtre en positionnant l'ensemble écran-filtre à plat au fond du porte-filtre. Placez la crépine-panier primaire sur la poignée gauche du porte-filtre.

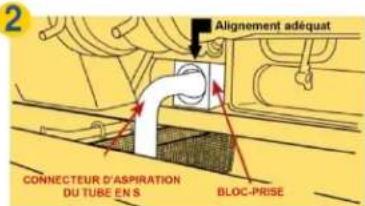

• Alignez avec soin la buse du tube d'aspiration pour l'accoupler avec le bloc-prise d'huile fixé au chassin de la batterie de friteuses. Fermez le tiroir. Voir les Figures 1, 2, 3 et 4.

VK/TR/ VFRY SERIES GAS FRYERS

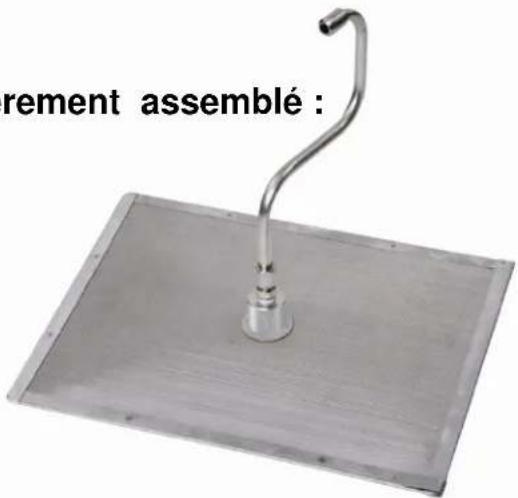

Ensemble écran-filtre entièrement assemblé :

Fig. 2

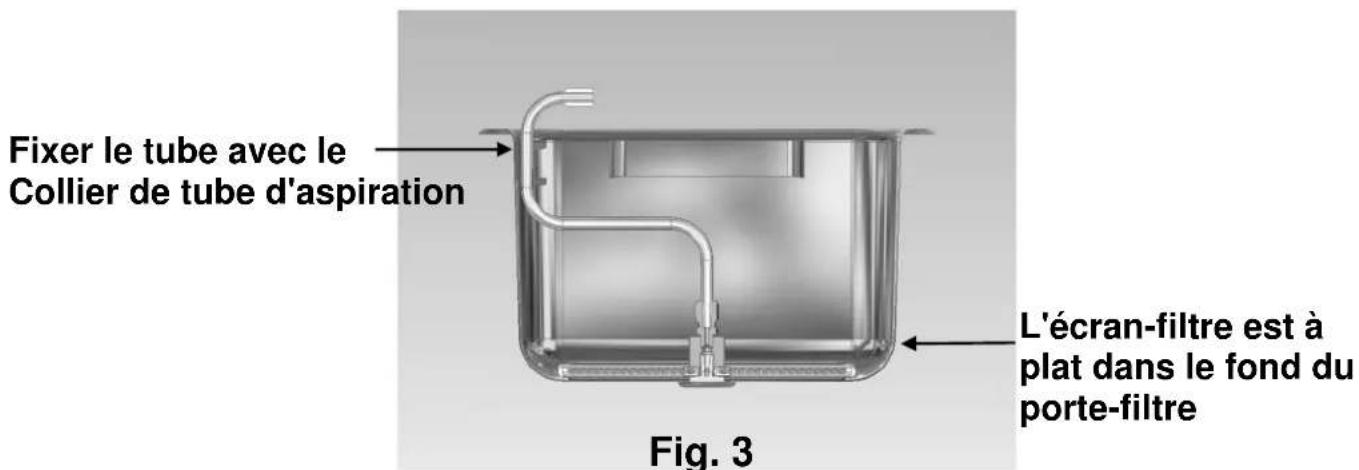

Fig. 3

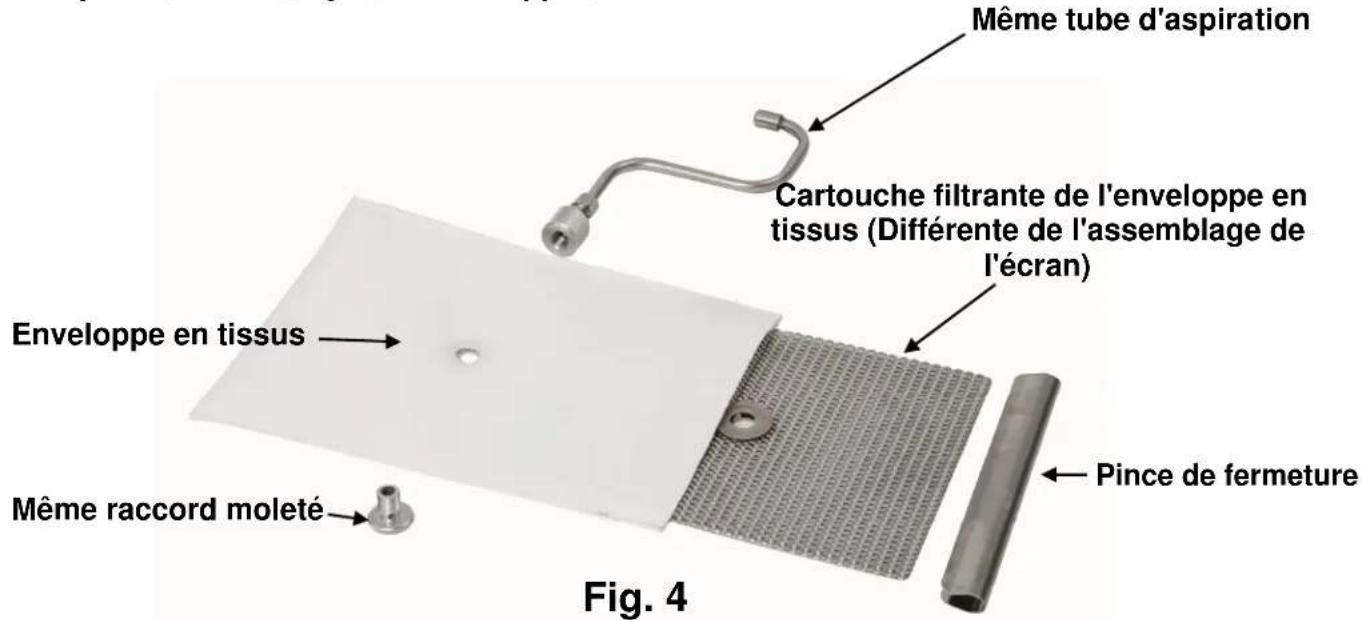

Complice d'assemblage de l'enveloppe du micro-filtre en tissus :

INSTRUCTIONS POUR ENLEVER ET REMPLACER L'ENVELOPPE DE FILTRKLEENSCREEN PLUS

POUR UNE FILTRATION ABSOLUE ET UN DÉBIT MAXIMUM, NOUS VOUS RECOMMANDONS DE CHANGER LES ENVELOPPES DE FILTRÉ À CHAQUE VIDANGE D'HUILE (10 À 14 JOURS SELON DE L'HUILE).

Étape 1

Jetez toute l'huile du réservoir de filtr, (voir pages 23 et 24). Lorsque le porte-filtre est vide, utilisez une spatule et gratze tous les débris laissés sur l'enveloppe du filtr et dans le porte-filtre.

Étape 2

Dévissez le tube de filtré en "S" en tournant le raccord moité inférieur dans le sens contraire des aiguilles d'une montre.

Étape 3

Enlevez la pince de fermeture en soulevant un cote.

Étape 4

Enlevez la cartouche filtrante de l'écran-filtre et lavez-le à l'eau chaude, puis assechez-le complètement. La cartouche filtrante de l'écran-filtre est lavable au lave-vaiselle. Placez la cartouche filtrante de l'écran-filtre dans une nouvelle enveloppe de filtré KleenScreen PLUS®.

NE PAS LAYER L'ENVELOPPE EN TISSU

Étape 5

Placez la cartouche filtrante de l'écran-filtre dans l'enveloppe en tissu en veillant à aligner les trous. Repliez l'autre extrémité de l'enveloppe et placez la pince de fermeture par-dessus - placez la charnière et appuyez fermement tout le long jusqu'au bas pour bien fixer et scéléz l'assemblage du filtre. En veillant à ce que l'extrémité piée soit face vers le bas, vissez la vis de l'assemblage du tube en "S" à l'ensemble du filtre. Serrez le raccord moleté inférieur. Une fois serrer, l'assemblage du tube en "S" doit être perpendicular au côte long de l'ensemble du filtre.

Étape 6

Repositionné le tube de filtré dans le collier fourni. Aligné le tube de filtré afin que la fin du "S" du tube s'engage dans le racord du écipient d'huile chaque fois que le tiroir est ouvert et fermé.

Utilisation

A VERTISSEMENT

L'huile est les pieces chaudes peuvent cause des brûlures.

Soyez prudent lors de l'utilisation, du nettoyage et de l'entretien de la friteuse.

A VERTISSEMENT

Le déversement de compose de friture chaude peut cause de lacez pas la friteuse sans vidanger tous les composés de

graves brûlures. Ne déplacez pas la friteuse sans vidanger tous les composés de friture de la cuve.

AVIS

Ne jamais faire couler de l'eau ou une solution d'ébouillantage à travers le filtré

et la pompe-moteur. Vous annuleriez la garantie de la friteuse.

AVIS

Filtrez UNE SEULE cuve de friture à la fois.

PROCEDURE DE FILTRAGE - Modèles équipés du KleenScreen PLUS® SEULEMENT

Filtrez laGRAISSA au moins une fois par jour.

1. N'eteignez pas la friteuse. Laissez-la allumée.
2. Vulcan recommende I'ajout d'un medium de tratement d'huile a I'huile avant le filtrage.
3. Assurez-vous que le tiroir du filtré est complètement fermé et que le tube d'aspiration et le bloc-prise sont à la position appropriée. Fig. 5

Fig. 5

1. Si la friteuse est froide, le filtrage ne s'effectue pas facilement. Filtrez toujours la graisse lorsque sa température se situe entre 250^ Fet 350^ F. La graisse de la zone froide restera dure si l'élement chauffant neCHAFFE que quelques minutes. Si nécessaire, utilisez la tige de nettoyage pour mélanger delicatement la graisse dure dans une zone au-dessus de la zone froide où elle fondra.
2. Ouvrez lentement le robinet de vidange et laissez l'huile s'écouler de la cuve de friture dans le porte-filtre. Puis ouvrez le robinet de vidange au complet. Il est à noter que le brûleur à air soufflé au gaz s'éteindra automatiquement à ce point. La mention DRAINING (vidange en cours) apparaître sur l'afficheur numérique des modèles numériques à semiconducteurs (D) et DRAINING OIL (vidange de l'huile en cours) sur les modèles informatisés (C).
3. Une fois la cuve de friture vide, mettez la pompe-filtre en marche en appuyant sur le bouton Filter (filtr) sur la commande (A) ou en appuyant sur l'icone du filtré et en la maintainant enfoncée pendant 3 à 4 secondes sur les numériques à semi-conducteurs (D) et informatisés (C). Laissez la pompe filtrer l'huile pendant quelques minutes AVANT de referrer le robinet de vidange.
4. Fermez le robinet de vidange. L'afficheur affichera alors : FILL TANK (replir cuve) dans le cas des modèles numériques à semi-conducteurs (D) et FILL TANK (replir cuve) dans le cas des modèles informatisés.
5. Remplissez la cuve de nouvelle graisse alimentaire. Remplissez au moins jusqu'au niveau MIN, mais pas plus qu'a mi-chemin entre MIN et MAX. L'huile augmente de volume lorsqu'elle est chauffee.
6. Sur les modèles numériques à semi-conducteurs (D) et les modèles informatisés (C), l'afficheur demandera si la cuve est pleine : TANK FULL, HIT TEMP (Cuve pleine, enforcer Temp). Ainsi, si la cuve est pleine, appuyez sur la touche Temp de l'afficheur. Le brûleur au gaz s'allumera alors et commencerà à chauffer l'huile à la température voulue.
7. Sur les modèles à cadrans de commande à semi-conducteurs : appuyez sur START (démarrer) pour allumer le brûleur et commencer à chauffer l'huile.

FRITEUSES VULCAN

GUIDE DES BOUTONS DE COMMANDE À SEMI-CONDUCTeurs

VULCAN

DES ALIMENTS CUITS A LA PERFECTION.

FILTRAGE en 7 étapes faciles

ETAPES

1à4

Conseil: Utilisez la pelle ramasse-miettes pour enlever et suspendre les miettes du fond de la cuve avant l'etape 1.

1

Assurez-vous que l'interrupteur marche/arrêt est à ON (marche). N'éteignez PAS la frîteuse.

Vulcan recommende Iajout d'un medium de tratement d'haule a l'hule avant le filtrage.
Assusrez-vous que le tiroir du filtre est complètement fermé et que le tube d'aspiration et le bloc-prise sont à la position appropriée.

2

Ouverrez les portes de la fritteuse et assurez-vous que la tirotirhite est bien en place sous la fritteuse et que le connecteur d'aspiration du tube en S et le bloc-prise sont enclenchés.

Ouvrez lentement le robinet de vidange pour laisser l'huile s'écouer dans le bac de filtration. Les brûleurs ou éléments chauffants s'éteignent alors automatiquement.

Conseil : Utilisez la brosse fournie pour nettoyer les particules de nourriture de la cuve.

Appuyez sur l'interrupteur FILTER (filtré) pour démarrer le moteur/pompe. Laissez l'huile circuler quelques minutes jusqu'à ce que l'huile et la friteuse seront propres.

ETAPES

5à7

Fermez lentement le robinet de vidange pour que la cuve se remplisse d'huile propre. Les brûleurs ou les éléments chauffants cessernt alors de s'alumer. Laissez l'huile du bac de filtration remonter pour rempirer la cuve. Il est normal de voir quelques bulles d'air durant cette étape.

Une fois le bac vide,
appuyez sur l'interrupteur
FILTER pour fermer le
moteur/pompe.

Le niveau d'hule doit se situer entre les lignes MIN et MAX.

Une fois le niveau d'huile vérifie et contrôle, appuyez sur l'interrupteur START (démarrer). Levoyant rouge passée alors au vert. Les brûleurs ou les éléments chauffants se rallument à nouveau. Le voyant ambre s'ilumine alors.

VIDANGE ET MISE AU REBUT DE L'HUILE DE LA FRITEUSE

A Suytes les directives de filtrage 2-3. SANS toutfois verser d'agent de trament d'chaule dans la frieuse Vidangze du lieu de la frieuse dans le bac de filtration.
B Branchez le tuyau couple à déconnexion rapiè au racord de mèse au rebut à déconnexion rapiè. Ne branchez peù le tuyau couplepend qu'à le moteur/pompe fonctionne.
CPlacez tautre extrme du luyau de vidange dans un rcpient sufisament grand pour contner la grasse alimentaire elimines
Pour demarrer la mise au rebut, il fautmettre fintermupleur de filtr dans la position = use hote to discard only = (utiliser le bayau seul pour la mise au rebut).

Aavr aepuyer sur le bouton FILTER sui derme la porte, tanz fermentem le tayuau et pontez-le vien te reopment de mau rebut. Appoyez sur FILTER. Le moteur/pompe demarrera immediement. L'huile commencera a eucouer du tayuau vien le reopitant Pour éoide rthe moteur/pompe. appoyez simplément en le bouton FILTER a nouveau. Mette Tinemupteure des ftirres situé derme la porta a la position « une hsue to rinse & ill (utiliser flexible pour rincage et rempissage). Dbranchez le tayuau de vidige. Veille a lasser le tayuau se vider avant de la ranger. Ermaz les robinet de vidige et rempisez la cuve de friete d'huile neue.

AVIS 3 le rciplert de mise au rebut n'est pas assez grand pour recoullir toute la graine, coupez foscoulement en apuyant sur la bouton FILTER pour eteindre le meurpompe. Vide le rciplert et reprence la procedure de mises au rebut en maintenant le bouton FILTER enonce pendant environ 3 secondes.

AVIS Ouvrez le tiré de filtration d'environ 1 pc pour permettre la toute thülle dans la condite de reutir de s'éçouer dans le port-filtres. Cet écoulement predra environ 30 secondes. Puis ouvrez complètement le tirir pour nettoyer les compositas du filre. CES DIRÉTIVES S'APPLICANT AUX FRIÉUES SANS BRANCHEMENTS ARRÊRÉ DE RE-CUPPERATION DES HUILES USÉES

AVENTISSEMENT

LE PECES ET COMPOSES DE FUTURE CHAUXS PEUNENT CAUISER DES BRIULRES. BOYEZ CONC PRUCENT, LORS DEL UTILIZATION DU NETTOYAGE OU DE I'ENTERTRE DE LA FUTRICE. PACOEDCE AVES SON LORS DU PILTRACE. NLAJSSZ JANIAI S'APPEARE. SANS SURVEILLANCE LE DEVERSEMENTS DE COMPOSES DE FUTURE CHAUXS PEUNTE CALUASER DES BRIULRES. NE DEPLACHE PAS LA RITUESE SANS D'ABORD AVOVR VIDANGE TOUT LE MEDIUM OF FUTURE DE LA CLUCE

AVS BI FAMMAGEA LA PTEURSE INTENT DURANTE FILTRAGE, VOIC LA MÉTURE CORRECTIVE A APPLIÖER 1. FEPREZE L'OBNÉT DE VIGNACHE
3. DUVREZ IMMEDIATEMENT LE ROBINET DE VANDAGE 4. POURSURIS LA PROCEDURE DE FLI TRAGE

AVS USAGE NON RECOMMANDE AVEC LES GRAUSES SOUDIES

F-32948 (septembre 2011)

www.vulcanequipment.com | Soutien technique pour les friteuses : 1-800-814-2028

Directives de filtrage pour les modèles à commandes à semi-conducteurs

FRITEUSES VULCAN

GUIDE DES BOUTONS DE COMMANDE A SEMI-CONDUCTeurs

DES ALIMENTS CUIS A LA

PERFECTION.

FILTRAGEen 7 étapes facies (rev. V4.00 ou ultérieures)

ETAPES

1à3

CONSEL:Utilizao la pelle ramasse-miettes pour enlever et suspender les miettes du fond de la cuve avant I'etape 1.

Assurez you that l'interrupteur est en position ON (marche). La fritse doit être alimentée pour que le moteur/pompe fonctionne. La température de la fritse doit soit travers dans la fourchette des 300 à 350 degrès F. RECOMMANDA : AJOUTDER DE L'HUILE OU AN EGUIDN DE TRATIMENT

Ouvrez les portes de la fritseuse et assurez-vous que le troir-filtre est bien en place sous la fritseuse et que le connecteur d'aspiration du tube en S et le bloc-prise sont enlongeches.

• Ouvrez le robinet de vidange pour laisser l'huile s'écouler dans le bac de filtration. Les brûleurs s'éteindrent alors automatiquement.

Tandis que la cuve se vindiage, utilisez la brosse fournie pour deplacier les résidues accumulés au fond et sur les cotes de la cuve vers le tube de vindiage.

• Pour actionner le moteur/pompe du filtre, enforcé le bouton FILTER situé sur le panneau de commande et maintenance-le enforcé pendant env. 3 seconds.

Laissez le huité ferse特朗 envion 3 minutes ou jusqu'à ce que vous soyss satisfaient de la propriete de l'huite et de la cuve. La mention DRAINING (vidange en cours) s'affiche.

CONSEIL: Utilisez larosse foumie pour nettoyer et retirer les particules de nouriture de la cuve.

ETAPES

4à7

Lorsque l filtrage est terminé, fermez le robinet de vidange rouge en tournant la poignee. L'ecran FILL VAT (remplir la cuve) s'affiche.

• Laissez hUIL remplir la cupe depuis le bac de filtration. Il est normal de voir des bûlles d'air apparaitre vers la fin du cycle de filtrage.
• Lorsque le bac est vide, appuyez sur le bouton FILTER pour etéindre le moteur/pompe.
• Le niveau d'hUIL devrait être couver environ entre les lignes min, et max. de la cupe. La mention VAT

FULL (cueva pleise) a fiffiche. (L'ecranmente, si la cune est pleise.)

Une fois le niveau d'huile vérifié et contrôle, appuyez sur TEMP. Les brûleurs se remétront en marche automatiquement et recommenceront à chaffer. La mention HIT TEMP (appuyer sur Temp) s'affiche.

Après avoir appuyé sur le bouton
TEMP, la fritseuse se remet à
chauffer. La mention HEATING (chaufage en cours) apparait.

VIDANGE ET MISE AU REBUT DE L'HUILE DE LA FRITEUSE

A S

uivez les directives de filtrage 2 - 4 SANS toulefois verser d'agent de traitement d'huile dans la frieseuse. Vidangez hule de la frieteuse

Dans le tuc de filtration

B Branché le tuyau couple à déconnexionrapidue au racord de mise au rebut à déconnexionrapidé. Ne branché pas le tuyau couple pendant que le moteur/pompe fonctionne.

C Placez f'autre extrimile du tayau de vidange dans un rciplient suffisamment grand pour contener la grise alimentaire eliminee.

Pour demarrer la mise au rebut, il fautmettre linterupteur de litre dans la position «use hote to discard only » (utiliser le teuayseur, pour la mise au rebut).

VOUS DEVEF AktionNER LE ROJON DE FIT TRE DU PANNEAU NUMEROIRE POUR METTE L HUILE AU BERT. Appuyez sur le bouton FILTER du panneau de commandenummer et maintainez-le enonce env. 3 secondes pour activer le moteurhpompe. L'huile commencerne a s'acquer (du tayau vers le reipient. A NOTER que l'écran restera le même durant cette procédre.

Pou tendre le moteurpompe, appuyez simplement sur le bouton FILTER a nouveau. Metrez interrupteur de filtre situ demire la porta a la position u use hose to rinse & Eil (Utilier flexible pour mage et rempissage). Dbranchee le tuyau de vidange. Vallee a laisser le tuyau sevder avant de la renger.Fermez le robinet de vidange et rempissae la cuve de frute d'huile neue.AVERITISSEMENT Le raccord du tuyau sera CHAUD. Portex des gants reaisants la chaleur pour le manipier.

REMARQUE: Si le recipient de mise au robust n'est pas assez grand pour recueille toute la graisse, oucpe l'ecoulement en appuyant sur le boulon FILTER pour émettre le moteur/pompe. Videz le recipient et reprogramme la procédure de mise au robust en maintainant le bouton FILTER enforces pendant environ 3 secondes. DES DIRECTIVES APPLICANT AUX FRETEUSES SANS BRANCHEMENTS ARRÊRÉ DE RECUPÉRATION DES HULES USEES.

AVIS Ouyz r tio d lirage d enion 1 pou parrnne a tru Hua dans la condite de reutur de n cieusder la porto fibre Cet docement prenda enrion 30
secod, Puis ouvrez complimte le tior pour nettoyer les composants du filtre.
CES DIRITIVES SAPLIQUENT AUX FRIEULES SANS BRANCHEMENTS ARRIRE DE RÉCUPÉRATION DES HULES USÉES.

AVERTISSEMENT

LEs COMPOSES DE FRETURE ET LES PIECES CHALDS PEUVENT CAUSER DES BRIULES,PROCEEDE AVEC SOIN LORS DE L'UTILISATION,DU NETTOYAGE ET DE L'ENTRETIRED A LA FRTEUSE,ET NE LAISSEZ JAMAI ESCELLE-CI SANS SURVEILANCE.

LESDÉVERSEMENTS DE COMPOSES DE FRETURE CHAUOPEUVENT

CAUSER DE GRAVES BROULES. NE DEPLACEZ DONC PAS LA FRTEUSE

SANS AVOIR PREALABEMENTYVANDAGE L'TOTAL DES COMPOSES DE FRITURE DE LA CUVE.

IMPORTANT

S PAR MEGARDE LE FRITTEE STEMENTAN DUTRAT THE PRODUCHE DE FILTRAGE, YOICI LA MESURE
CORRECTIVE
A METIRE EN GROVRE
1. FERMEZ LE ROBINET DE VIDANGE
2. METTEZ, INTERPRIETEUR DE MARCHEARRET A MARCHE.
3. Ouvrez IMMEDIATEMENT LE ROBINET DE VIOANGE 4. COURSUVE LA PROCEDURE DE FILTRAGE (ETAPES 1 A 7).
REMARQUE: USAGE NON RECOMMANDE A/EC LES GRAISSES SOLIDES.

F-32948 (septembre 2011)

www.vulcanequipment.com • Soutien technique pour les friteuses : 1-800-814-2028

Directives de filtrage pour les friteuses avec KleenScreen PLUS® et informatisés

FRITEUSES VULCAN

DES ALUMENTS CUIS A LA PERFECTION.

GUIDE DES COMMANDES INFORMATISÉES

FILTRAGE en 6 étapes facies (rev. V2.79 ou ultérieures)

ETAPES

1à3

CONSEL:Utilisez la pelle ramasse-miettes pour enlever e suspendre les miettes du fond de la cuve avant I'etape 1.

Assurez que vous l'interneurupteur est en position ON (marche). La fuiteuse doit être alimentée pour que le moteuronne fonctionner. La temperature de la fuiteuse doit soit录入 dans la fourchette des 300 à 350 dgrs F. RECOMMANDÉ : AJOLTER DE L'HAULE OU AN GEMENT DE TRAITEMENT

Ouverz les portes de la ftuite et assezous que la bror-fitre est bien en place sous la ftuite et que le connecteur d'asspiration du tube en S et le bloc-prise sont enciennes I. Unterpreneur de filtre se trouvant derriere la porte doit etre en position FILTER (et non sur Hore, ou boay).

• Ournez le robinet de videange pour laisser l'huile s'écouer dans le bac de filtration. La frieuse s'est liée ans lors.
  Tandis que la cuve se vidoige, utilisez une pelle ramesse-miettes pour amenar les risidues accumulcs au fond et sur les cotes de la cuve vers la tube de vidoige.
• Pour actionner le moteuromorpè, appuyez sur le boulon FILTER situe sur le panneque de commande et注意到 enfince pendant enr. 3 secondes.
  Laissez l'huile se liffer pendant environ 3 minutes ou jusqu'à ce que vous s'yous saïtés satisfait de la propriété de l'huile et de la cuve. L'écran DRAINING OIL (Vidange de l'huile en cours) s'affiché

CIOBILS Ullis a brose founie pour nettoer et reier les particles de nouritre de la ouve. Ullise la tige de nettoyage fourne pour degger le cribuctions aventuallc du ran

ETAPES

4à6

Lorsque le filtrage est terminé, fomerze I robinet de viderige rouge en tournant la poignie. Lecan FILL VAT (repimir la cueve) s'afiche.
Laissez trésfa repirlt la cuve depuis le bac de filtration. Il est normal de voir des bulles d'air apparaitre vers la fin du cycle de filtrage.

Lorsque la bace vide, appuyez sur le bouton FILTER pour etreienle moteur/pompe
Le nive du hule devaitre te couver envennt entre les lignes min. et max.de la cuve.VAT FULL (CUVE PLEINE)?La mention PUSHP TEMP [appuyer Temp] s'offiche.(L'ecran demanda la cuve est plante)

Une fos le reveau d'huile vente et contrôle, appeuyez sur TEMP. La friseuse se remettra en marche automatique et recommencerca a chiffeur. La mention HEATING (chauffage en cours) si la temperature est sous la valeurprogramme.

VIDANGE ET MISE AU REBUT DE L'HUILE DE LA FRITEUSE

Suuees du direvtes de tirage 2 SANS toelas verser dagent de tratelement dule dans la tineze Vidangz du du tinescain da la boe difitranin

Gianlhez oieyoupouadecnnpa rupaeauaccordmeiau neubutdceonnpraideNa bnehnes pas le tuyou soupiependant que le institutcompftefonction
Prrnne nnnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne
D Pour demerme lae au rebu, il feint mert intermout de filn vans la position u use nape to discord only utiterer le buyou saui pour la mese au rebu.

OYON DEVEZ AFTINNHERI E BOUTON DE FETR DU PANNEAU INFORMATI ES POUR METIRE LULE AUREBET. Appuyer sur la bouton fiter du panneau de commande et maintenente au entende en 3 secondes pour activer le modeur homme. Leu commences a secoued du bayanves in roupert. A NOTER QUE l'acteur registe en ce moment d'arant ce cropris.

Poe eredre lae tneuropnpe apayr siemulertur pocton FILER nouau Mzotz intemputae de tine stua enerre la pata a hspstion uasa hote nnes Huiuser fbxiaa por nmege or rernssage) Debranex le tyo de vidanga, veilar a lasser le hause se indar avant de la renge. Fermez me manel de vidanga et remplices

AVERTISSEMENT Ie rassd uuyau aere ChAo Potea dgs nants naisntia to chaurour sourie manipuier.

REMARQUE: Si la trapez de roque au robot est pas agré, sauf que sauf qu'elles ne serraient le grossse, scoup l'oulement en appuyant sur la boton. FILTER pour émettre le nettozoprome. Indique le filpent et préférez le procuration de rise au robot manifère à la boton. FILTER reference pondant 3 secondes. CES DIRECTIVES SAPPUIFANT AUX PARENTS SES SAN BRANCHEMENTS ARRÊPRES DE RE-COPÉRATION DES HUITS USÉS.
AVS Ouaa la tain d itage d enrion 1 pao pae perte aie hale nla coudra de ralut au eocd aen 20 secndes ouourc oopertentl a tain pae nayes compoans dAe CIES DIRENTS S APPLIQUENT AUX FREUES ES SANS BRANCHEMENTS ARRACHE DE RE CUPERATION DES HULES UEEES.

AVERTISSEMENT

LEB COMPOTE DE FRETURE ET LE PIECES CHAUDIPEMENT CALIBER DES BROUSES PRODECEZ AVECSONLORS DE CLUTISATION, DU TETTOYAGE ET DE L'ENTRETE NÉ DE LA FRITUEE, ET NE LARSEZ JAVANGELLES GAINS SUIVILLANCE
LEDS DEVERSEMENT DE COMPOSES DE FRUITS CHAVGPELEVENT CAUXER DES BROUJRES GRAVES NE DELPECZE PAS LA FRETE GINS AVOR PRELALABELMENTVIDANGE TOUS LES COMPOSES DE FRETURE DE LA CIVUE

IMPORTANT

ST PAR MEGRADE LA FINTTELE E'ENTI-DURANTLE, FILTRAGE, VOICIA LIMACE CORRECTVE A APPLICIER 1. FERMIEN I ROPINTE VIDANGE
2 METEZ INTERPRETUEUR DE MARCHES RÉSULTAT AMARDE
3 Outreze IMMEDIATEMENT LE ROBETTE DE VOINAS
4 POURS/VEZ LA PROCEDURE DE FILTRAGE (EAFES 1.7)

REMARKURE: LISAIRENONRECOMMENADEAVCLES CHARRSES EOODS

F-32948(12-16)

www.vulcanequipment.com • Soutien technique pour les friteuses : 1-800-814-2028

AVERTISSEMENT

L'huile et les pieces chaudes peuvent cause des brûlures.

AVIS

Ne jamais faire couler de l'eau ou une solution d'ébouillantage à travers le filtré et la pompe-moteur. Vous annulerie la garantie de la friteuse.

CONSEIL POUR LE FILTRAGE :

Ouvrez le tiroir de filtrage d'environ 1 po pour permettre a toute l'huile dans la conduite de retour de s'écouler dans le porte-filtre. Cet écoulement prendra environ 30 secondes. Puis ouvre complètement le tiroir pour nettoyer les composants du filtré.

RETRAIT DE L'EXCÉDENT DE DÉBRIS DU FILTRE :

1. Retirez le tiroir du filtre, retirez la crépine-panier et jetez tout débris à la poubelle.
2. Retirez l'ensemble écran-filtre. Grattez les débris de l'écran-filtre. Ensuite, enlevez la cartouche filtrante en déverrouillant le loquet. Nettoyez soigneusement toutes les pieces tel qu'indiqué dans la section Montage de la page 19.
3. Grattez les débris de la partie inférieure du porte-filtre et jetez-les à la poubelle. Nettoyez soigneusement toutes les pieces tel qu'indiqué dans la section Montage de la page 48. Nettoyez soigneusement toutes les pieces tel qu'indiqué dans la section Montage de la page 48.
4. Remontez tous les composants du filtré après les avoir soigneusement séchés comme indiquédans la section Montage de la page 19.

VIDANGE, RINÇAGE ET MISE AU REBUT DE L'HUILE :

1. Suivez les instructions de filtrage 1 à 3, toute fois, ne mettez pas de Médium de traitement d'huile dans la friteuse. Vidangez l'huile de la friteuse dans le porte-filtre.
2. Fixez le tuyau couple à déconnexion rapide au raccord rapide mâle du tuyau de vidange.
3. Pour éliminer l'huile, placez le bec du tuyau couple de mise au rebut dans un recipient suffisamment grand pour contenir la graisse alimentaire éliminée. Mettez l'interrupteur de filtré situé derrière la porte à la position USE HOSE TO DISCARD ONLY (utiliser tuyau couple pour éliminer l'huile seulement). Cela fera en sorte que l'huile soit pompée uniquement par le tuyau couple.
4. Pour vidanger/rincer la cuve avec de l'huile filtrée afin d'éliminer les particules accumulées, placez l'interrupteur de filtré (derrière la porte) à la position USE HOSE TO RINSE AND FILL (utiliser l'huile pour rincer et replir). Cela fera en sorte que l'huile soit acheminée dans le tuyau flexible tout en étant admise par l'arrête de la cuve.

VK/TR/ VFRY SERIES GAS FRYERS

1. Alors que l'interrupteur marche/arrêt est en position ON (marche) : mettez l'interrupteur discard/flush (élimination/vidange) en position ON. Appuyez sur la touche Filter (filtre) et maintenez-la enforcée pendant au moins 3 secondes. Cela actionnera le moteur et la pompe. REMARQUE : L'huile sortira immédiatement par l'extrémité buse du tuyauSouple.

2. Une fois toute l'huile éliminée et le bac de filtration vide, appuyez sur le bouton Filter pour désactiver le moteur et la pompe. Mettez ensuite l'interrupteur d'élimination/vidange à la position OFF.

3. Debranchez le tuyau de vidange. La connexion du tuyau sera chaude en raison de la température de l'huile qui a été éliminée. Veillez à laisser le tuyau se vider avant de le ranger. Fermez le robinet de vidange et replisssez la cuve de friture d'huile neue.

PROCEDURE D'ÉBOULLANTAGE

Utilisez la rallonge de tube de vidange Boil Out By-Pass™ qui permet de vidanger la solution dégraissante de la cuve de friture sans utiliser le système de filtrage. Ne laissez PAS l'eau s'écouler à travers la pompe-moteur. Vidangez la solution d'ébouillantage dans unseau ou utilisez un tuyau couple haute température à l'extrémité de la rallonge de vidange pour permettre l'écoulement dans un siphon de sol. Dans la Fig. 6, la flèche est orientée vers la rallonge de vidange. Elle est vissee dans la partie supérieure de l'accoupling du tube de vidange de l'huile. La rallonge de vidange doit être serrée à la main uniquement.

Tube de rallonge Boil Out By-Pass™

Fig. 6

Extrémité standard du tuyau couple (filetage plus petit) (filetage plus grand)

Extrémité du tube de vidange

BOUTON DE LA PROTECTION CONTRE LES SURCHARGES THERMIQUES :

La pompe-moteur fournie avec le système de filtrage dispose d'un circuit de protection contre les surcharges thermiques qui detecte tout excès de chaleur. Une telle situation peut être due à un filtrage de longue durée ou à une forte charge avant l'élimination des débris accumulés. Si la protection contre les surcharges thermiques est déclenchée, attendez 5 minutes, puis réinitialisez le moteur en appuyant sur le bouton rouge. La flèche dans la Figure 7 indique l'emplacement du bouton de réinitialisation, situé à l'avant de la pompe-moteur orientée vers vous.

Fig 7.

A VERTISSEMENT

L'huile et les pieces chaudes peuvent cause des brûlures.

ENTRETIEN

A VERTISSEMENT

L'huile et les pièces chaudes peuvent cause des brûlures.

Soyez prudent lors de l'utilisation, du nettoyage et de l'entretien de la friteuse.

A AVENTISSEMENT

Le déversement de compose de friture chaude peut cause de

graves brûlures. Ne déplacez pas la friteuse sans vidanger tous les composés de friture de la cuve.

INSPECTION DU CONDUIT DE FUMÉE

Inspectez une fois l'an, lorsque la friteuse est froide. Vérifiez le conduit de fumée et éliminez toute obstruction.

Service aux États-Unis et au Canada

Contactez vous bureau de service Vulcan local ou à l'adresse indiquée sur la couverture de ce manuel.

ALARMES ET MESSAGES D'ERREUR

ALIMENTATION EN GAZ FAIBLE OU NULLE - Si rien n'est fait après 90 secondes, une alarmé retentit en continu, la demande de chaleur est désactivée et tout cycle de cuisson en cours est annulé. L'afficheur numérique montre le message suivant :

Semi-conducteurs « D » – IGNITION LOCKOUT (verrouillage de l'allumage)

Informaté « C » – IGNITION LOCKOUT CHECK GAS SUPPLY (verrouillage de l'allumage, vérifier l'alimentation en gaz)

La friteuse doit être éteinte puis rallumée pour réinitialiser la commande d'allumage et la reprise des fonctions normales de la friteuse.

SONDE OUVERTE - En cas de détention d'une sonde ouverte, la demande de chaleur est désactivée et les cycles de cuisson en cours sont tous désactivés. Tous les boutons d'utilisation sont aussi désactivés. L'afficheur numérique montre le message suivant :

Semi-conducteurs « D » – OPEN PROBE (sonde ouverte)

Informaté « C » - PROBE, OPEN (sonde, ouverte)

SONDE OUVERTE - En cas de détention d'une sonde court-circuitee, la demande de chaleur est désactivée et les cycles de cuisson en cours sont tous désactivés. Tous les boutons d'utilisation sont aussi désactivés. L'afficheur numérique montre le message suivant :

Semi-conducteurs « D » - SHORTED PROBE (sonde court-circuitée)

Informaté « C » - PROBE, SHORT (sonde, court-circuitée)

HAUTE TEMPERATURE - Si la température est égale ou supérieure à 415^ ( 212^ ), la demande de chaleur est désactivée et les cycles de cuisson en cours sont tous désactivés. Tous les boutons d'utilisation sont aussi désactivés. L'afficheur numérique montre le message suivant :

Semi-conducteurs « D » – HIGH TEMP (temp. élevée)

Informaté « C » - HIGH TMP HIGH TMP (temp. élevée - temp. élevée)

Tableau de dépannage :
Problème :	Cause probable :
Pas de chaleur :	Interrupteur d'alimentation hors tension.L'alimentation en gaz n'est pas ouverte.Connexions de fils lâches (appelez un technicien)Les connexions de fils ont besoin d'être nettoyées.Dispositif de commande à maximum (appelez un technicien)
Chaleur insuffisante ou trop élevé :	Température non régée à la température souhaitée.Dispositif de commande à maximum déclenché (appeleun technicien)Sonde de température (appelez un technicien)
La cuve ne se vide pas :	Graisse trop froide.Tuyau de vidange obstrué par des débris.
La pompe-moteur ne pompé pas l'huile : Le tube d'aspiration n'est pas correctement en place dan le bloc-prise.L'écran-filtre est encrassé et doit être nettoyé.LaGRAISSÉ alimentaire est trop épaissé/froide. Chauffez l'huile jusqu'à au moins 300°F.Le levier de la soupape de vidange n'est pas complètement engagé pour le filtrage ou la vidange.La protection thermique contre les surcharges est déclenchée.
