Handytraxx 1bit - Système hifi KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle portable
Marque	KORG
Modèle	Handytraxx 1bit
Dimensions	370 x 286 x 118 mm (avec capot)
Poids	2,8 kg (avec capot, sans piles)
Alimentation	Adaptateur secteur (inclus) ou 6 piles AA (alcalines ou Ni-MH)
Autonomie des piles	Environ 11 h (piles alcalines, haut-parleurs activés, volume médian)
Consommation électrique	2,35 W (hors charge : 0,1 W à 230 V)
Système d'entraînement	Courroie avec correction numérique de rotation
Vitesses de lecture	33 1/3, 45, 78 tr/min
Plateau	Aluminium coulé
Cartouche	JICO J44A 7 IMP SD (MM stéréo)
Pression de l'aiguille	1,5 à 3,0 g
Longueur effective du bras	190 mm
Niveau de sortie (LINE)	+14,75 dBu (4,24 Vrms)
Haut-parleurs intégrés	2,5 W x 2 (4 Ω)
Préampli phono	Gain 38 dB, égalisation RIAA
Commandes de timbre	BASS (±8 dB à 130 Hz), TREBLE (±8 dB à 5,5 kHz)
Effet TUBE	Lampe Nutube avec gain 0~6 dB
Interface audio USB	DSD jusqu'à 5,6 MHz, PCM jusqu'à 192 kHz/24 bits
Accessoires fournis	Guide, adaptateur secteur (USB-C), 5 fiches, capot, plateau, courroie, tapis, adaptateur 45 tours, porte-cellule, cartouche, contrepoids, capuchon
Entretien	Nettoyage de la pointe de l'aiguille avec une brosse
Sécurité	Utiliser uniquement l'adaptateur fourni ; éviter les chocs sur la Nutube
Pièces détachées	Cartouche et aiguille disponibles auprès du SAV KORG

FOIRE AUX QUESTIONS - Handytraxx 1bit KORG

Comment assembler la platine Handytraxx 1bit ?

Montez le plateau sur l'axe, fixez la courroie d'entraînement sur la poulie du moteur, puis fixez le porte-cellule (avec cartouche) sur le bras de lecture. Ajoutez le contrepoids et ajustez la pression de l'aiguille. Enfin, posez le couvre-plateau. Consultez le manuel d'assemblage pour plus de détails.

Comment régler la pression de l'aiguille ?

Tournez le contrepoids pour équilibrer horizontalement le bras de lecture. Ensuite, alignez la bague de mesure sur 0 et tournez le contrepoids dans le sens inverse des aiguilles d'une montre pour obtenir une pression entre 1,5 et 3,0 g avec la cartouche fournie.

Comment connecter la platine à un ordinateur pour enregistrer ?

Utilisez un câble USB standard (type B vers A) pour relier le port USB de la platine à l'ordinateur. Réglez le sélecteur MODE sur USB. Installez le logiciel AudioGate 4 (gratuit) pour enregistrer en DSD ou PCM haute résolution.

Que faire si le plateau ne tourne pas ?

Vérifiez que la courroie d'entraînement est correctement fixée à la poulie du moteur et au plateau. Assurez-vous qu'elle n'est pas tordue ou cassée. Remplacez-la si nécessaire. Vérifiez aussi l'alimentation.

Comment nettoyer la pointe de l'aiguille ?

Utilisez une brosse de nettoyage disponible dans le commerce. Brossez délicatement de la base de l'aiguille vers la pointe pour enlever la poussière. Évitez tout contact latéral.

Que faire si aucun son ne sort des haut-parleurs ?

Vérifiez que le commutateur SPEAKER est sur ON. Assurez-vous que le sélecteur MODE est sur ANALOG et que la commande MAIN VOLUME n'est pas au minimum. Vérifiez également les connexions et la cartouche.

Quels types de piles utiliser ?

Utilisez six piles AA de type alcaline ou nickel-hydrure métallique (Ni-MH). Ne mélangez pas piles neuves et usagées. Retirez les piles si vous n'utilisez pas la platine pendant longtemps.

Comment utiliser l'effet TUBE (Nutube) ?

Tournez la commande TUBE vers la droite pour augmenter l'effet de la lampe Nutube, ajoutant des harmoniques riches au son. Tournez vers la gauche pour atténuer. Commencez par un réglage modéré.

Puis-je écouter des disques 78 tours ?

Oui, la platine prend en charge les vitesses 33, 45 et 78 tr/min. Sélectionnez la vitesse avec le commutateur RPM. Pour les 78 tours, vous pouvez utiliser l'égaliseur phono numérique dans AudioGate lors de l'enregistrement.

Comment remplacer la cartouche ou l'aiguille ?

Si la pointe de l'aiguille est usée, contactez le SAV KORG pour obtenir une cartouche ou une aiguille de remplacement. Suivez les instructions du manuel pour démonter l'ancienne et installer la nouvelle.

MODE D'EMPLOI Handytraxx 1bit KORG

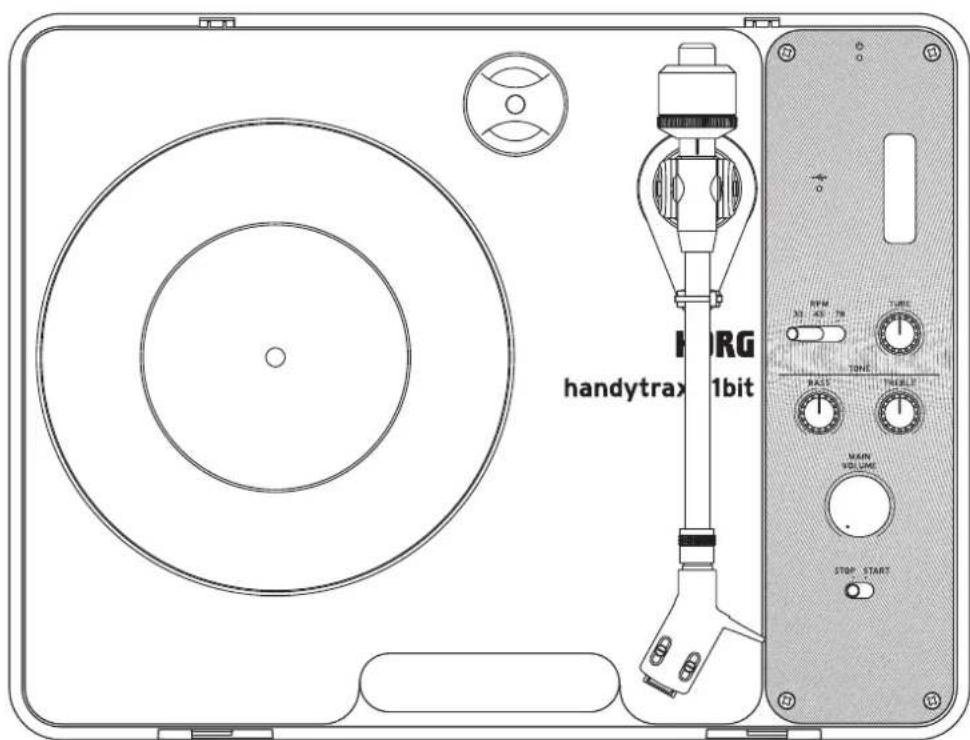

Manuel d'utilisation

handytrax 1bit MORG

Sommaire

Introduction 3

Conventions utilisées dans ce manuel....4

Caractéristiques principales....5

Commandes de la platine 7

Panneau supérieur....7

Panneau latéral 8

Préparatifs....9

Assemblage 9

Utilisation du capot....11

Installation de la platine ....12

Réglage de pression de l'aiguille....12

Assemblage de l'adaptateur secteur ....13

Connexions ....14

Mise en place des piles ....15

Utilisation 16

Lecture d'un disque....17

Réglage du timbre ....18

Réglage des commandes TONE....18

Réglage de l'effet TUBE....18

Connexion à un ordinateur....19

Téléchargement et installation....20

Si vous utilisez Windows ....20

Si vous utilisez Mac OS 22

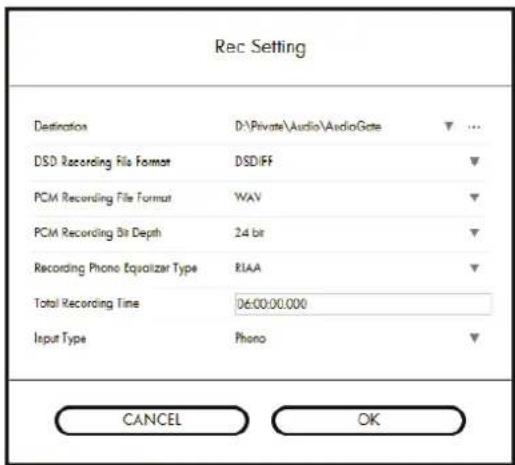

Enregistrement du signal de lecture d'un disque....24

Enregistrement DSD (avec le logiciel AudioGate)....24

Appendices 26

Remplacement de la cartouche et de l'aiguille....27

Soin et entretien de la pointe de l'aiguille 27

Remplacement de la cartouche et de l'aiguille....27

Guide de dépannage....28

Fiche technique 30

Introduction

Merci d'avoir choisi la platine vinyle portable handytraxx 1bit de Korg.

Pour exploiter pleinement le potentiel de ce dispositif et garantir des années d'utilisation sans problème, lisez attentivement ce Manuel d'utilisation avant d'utiliser le dispositif.

→ Onventions utilisées dans ce manuel
→ Caractéristiques principales

Conventions utilisées dans ce manuel

• Les caractéristiques et l'apparence de ce produit sont sujettes à modifications sans préavis.
• Les détails du dispositif ainsi que le contenu des écrans illustrés dans ce manuel pourraient présenter de légères différences avec votre produit.
• Symboles utilisés dans ce manuel

Identifie des consignes à suivre pour assurer une utilisation correcte des fonctions et possibilités offertes par ce dispositif.

Remarque

Attire votre attention sur des informations complémentaires.

Astuce

Identifie des informations complémentaires utiles.

* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

Caractéristiques principales

Le plaisir d'écoute vinyle sur une platine compacte

• Platine compacte et légère. Fixez le capot et transportez facilement la platine via sa poignée.
• Alimentation via six piles de type AA ou via l'adaptateur secteur.
• Intègre un égaliseur phono et deux haut-parleurs stéréo.

Une platine à part entière

• Équipée d'un bras droit universel à équilibre statique et à cartouche remplaçable.
• Intègre un robuste plateau en aluminium coulé garantissant une rotation stable de la platine.
• Bénéficie d'une fonction de correction numérique de rotation commandée par micro-processeur contrôlant et ajustant en permanence la rotation de la platine pour assurer une vitesse correcte.

Dotée d'une cartouche JICO

- Au cœur de chaque platine se trouve la cartouche, et cette platine est dotée d'une cartouche signée JICO (Nippon Precision Jewel Industry Co., Ltd.), un fabricant encensé par les experts en audio. Nous sommes convaincus que l'authenticité sonore offerte par cette cartouche MM vous délectera.

Égaliseur phono avec lampe Nutube

• La lampe Nutube intégrée au préampli à égaliseur phono ajoute de riches harmoniques au son de lecture du disque tout en produisant le son lustré typique des lampes.
• Tournez la commande pour doser l'effet de la lampe et obtenir la sonorité recherchée.

Interface audio USB 1 bit intégrée et compatible 5,6 MHz

• Si vous utilisez le logiciel KORG AudioGate 4 (https://www.korg.com/products/audio/audio-gate4/), vous pouvez sauvegarder sur votre ordinateur le son d'un disque analogique au format PCM (192 kHz, 24 bits max.) ou au format 1 bit (5,6 MHz max.) sous forme de fichier numérique haute fidélité.
• Les données audio sauvegardées sur votre ordinateur peuvent être lues telles quelles dans leur format original sur cette unité. La fonction de conversion de format audio incluse dans AudioGate 4 permet de convertir les données vers le format WAV ou AAC, et ainsi d'exporter le fichier converti vers votre lecteur audio numérique ou smartphone de sorte à toujours avoir avec vous vos disques préférés.
• Vous pouvez écouter des disques 78 tours et vieux vinyles dans leur qualité originale, sans traiter le signal via l'égalisation RIAA, en appliquant l'égaliseur phono numérique intégré à AudioGate 4.

À propos de la lampe Nutube

Nutube désigne une nouvelle lampe développée par KORG INC. et Noritake Itron Corporation, mettant à profit la technologie des afficheurs fluorescents.

Tout comme les lampes conventionnelles, la Nutube comporte une anode, une grille et un filament, et fonctionne comme une triode à part entière. En outre, elle produit la réponse et les mêmes riches caractéristiques harmoniques des lampes conventionnelles.

Tout choc important sur la platine pourrait causer un bruit de haute fréquence. Ceci est dû à la structure de la lampe Nutube et n'indique pas un dysfonctionnement.

À propos de JICO (Nippon Precision Jewel Industry Co., Ltd.)

Le fabricant JICO, fort d'un savoir-faire technologique supérieur faisant la fierté du Japon, propose des produits audio analogiques tels que des aiguilles et des cartouches de qualité supérieure pour platine.

JICO accorde une attention obsessionnelle aux détails les plus infimes de ses produits, et depuis plus de cinquante ans, la manière dont le fabricant a fortifié l'attrait du son analogique lui a valu les louanges de vinylphiles dans 120 pays à travers le monde. Ses produits, fabriqués selon des méthodes élaborées, précises et soumises à une gestion de qualité rigoureuse, incarnent la poursuite du talent artistique au-delà des générations.

À propos de la cartouche fournie

La platine handytraxx 1bit est dotée d'une cartouche JICO J44A 7 IMP SD. Pour en savoir plus, voyez le Manuel d'utilisation fourni avec la cartouche.

Commandes de la platine

| Panneau supérieur

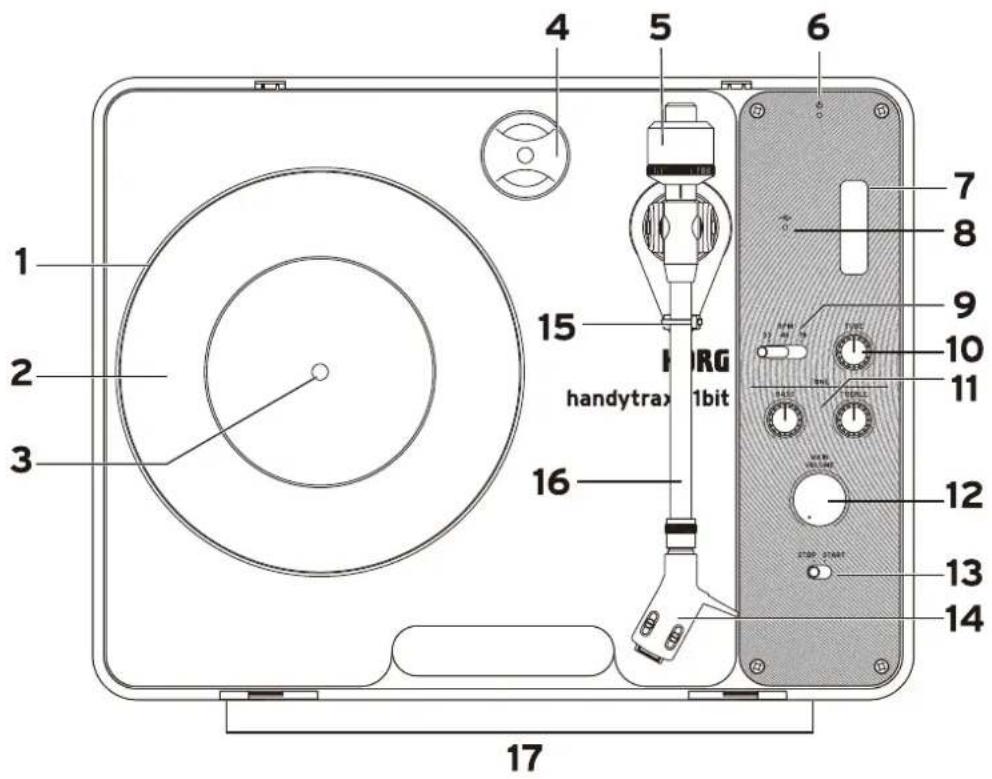

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 handytrax 1bit

1 Plateau
2 Couvre-plateau
3Axe
4 Adaptateur pour 45 tours
5Contrepoids
6Témoin d'alimentation
7 Nutube
8Témoin USB
9 Sélecteur RPM
10Commande TUBE

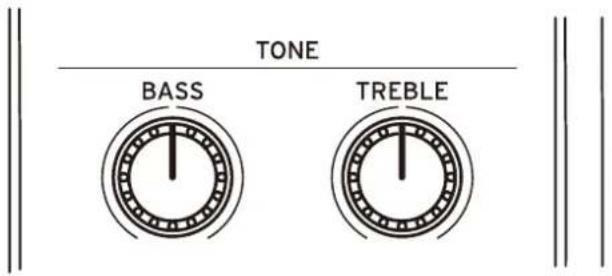

11Commandes TONE
12Commande MAIN VOLUME
13 Commutateur STOP/START
14 Porte-cellule
15 Crochet de verrouillage du bras de lecture
16 Bras de lecture
17 Haut-parleurs

Panneau latéral

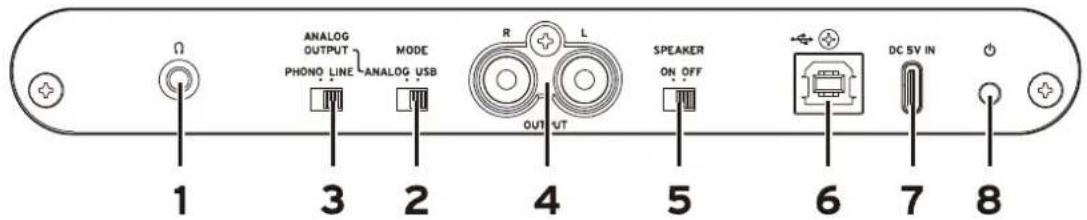

ANALOG OUTPUT PHONO LINE MODE ANALOG USB R L OUT UT SPEAKER ON OFF 1 3 2 4 5 6 7 8 DC 5V IN

1Prise casque

(prise minijack stéréo de 3,5 mm, asymétrique)

Branchez-y un casque d'écoute stéréo.

2 Sélecteur MODE

Permet de choisir la source de sortie du signal audio. Pour restituer le son du disque via les prises OUTPUT, les haut-parleurs ou le casque, réglez ce sélecteur sur ANALOG. Pour restituer le son d'un ordinateur connecté au port USB, réglez ce sélecteur sur USB.

3 Sélecteur ANALOG OUTPUT

Quand le sélecteur MODE est sur la position ANALOG et que les prises OUTPUT sont reliées aux prises d'entrée ligne de votre équipement audio, réglez ce sélecteur sur LINE. Pour relier la platine aux prises d'entrée Phono d'un amplificateur audio ou d'un équipement similaire, réglez ce sélecteur sur PHONO.

4Prises OUTPUT

(Cinch/RCA)

Branchez vos enceintes actives, votre ampli stéréo ou autre équipement audio à ces prises.

5 Commutateur SPEAKER

Pour restituer le son du disque via les haut-parleurs intégrés de la platine, réglez ce commutateur sur "ON". Si vous ne souhaitez pas utiliser les haut-parleurs de la platine pour restituer le son du disque, réglez ce commutateur sur "OFF".

6Port USB

(USB de type B)

Pour brancher la platine handytraxx 1bit à votre ordinateur en vue d'enregistrer vos disques, faites la connexion avec un câble USB disponible dans le commerce.

7 Port d'alimentation DC 5V IN

(USB de type C)

Branchez l'adaptateur secteur fourni à ce port.

8 Bouton d'alimentation

Appliquez une longue pression sur ce bouton pour mettre l'instrument sous ou hors tension.

Préparatifs

Assemblage

Certains éléments de la platine handytraxx 1bit doivent être montés par l'utilisateur avant l'utilisation initiale.

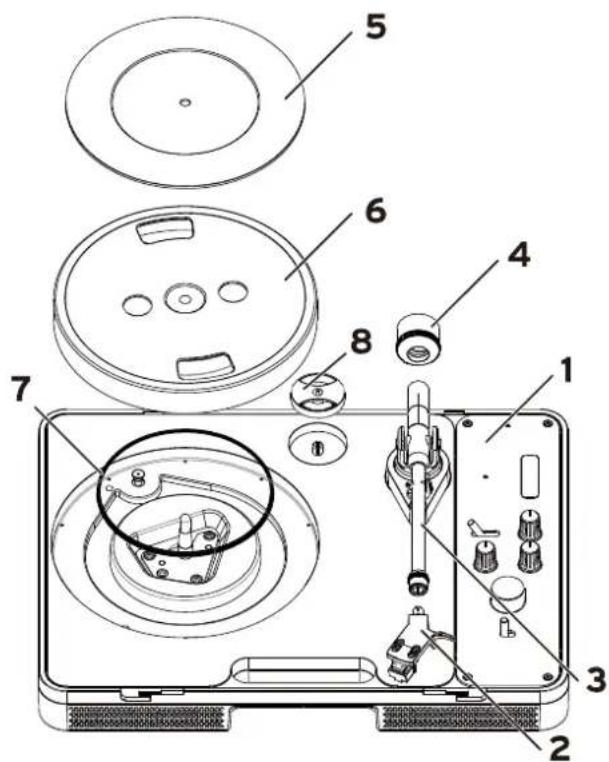

Vérifiez que vous disposez des éléments illustrés ci-dessous pour l'assemblage de la platine.

2 Porte-cellule (avec cartouche en place)

3 Bras de lecture

4 Contrepoids

5 Couvre-plateau

6Plateau

7 Courroie d'entraînement

8 Adaptateur pour 45 tours

Ne branchez pas l'adaptateur secteur avant d'avoir terminé l'assemblage.

Procédure d'assemblage

1 Montez le plateau sur l'axe de la platine.

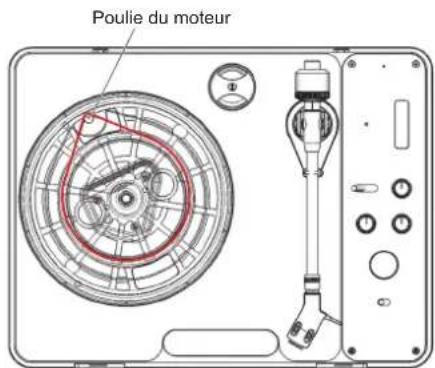

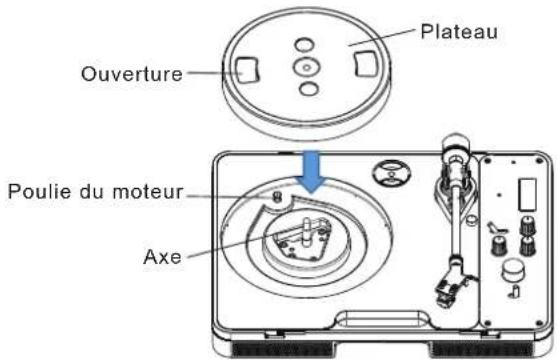

Ouverture Plateau Poulie du moteur Axe

2Fixez la courroie d'entraînement sur la poulie du moteur.

Alignez l'ouverture du plateau sur la poulie du moteur et fixez la courroie d'entraînement sur la poulie du moteur en tirant la courroie vers le haut à l'aide du ruban rouge fourni (voyez l'illustration).

Veillez à ce que la courroie d'entraînement ne soit pas tordue quand vous la fixez à la poulie. Retirez le morceau de ruban rouge.

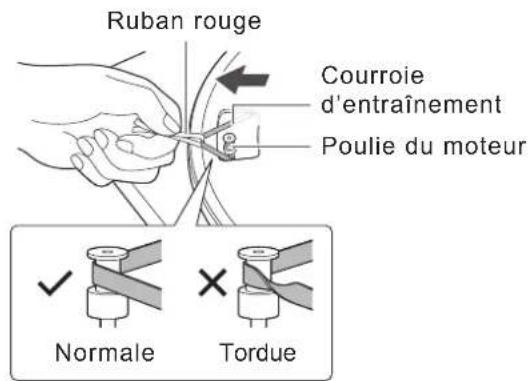

Ruban rouge Courroie d'entraînement Poulie du moteur Normale Tordue

Poulie du moteur

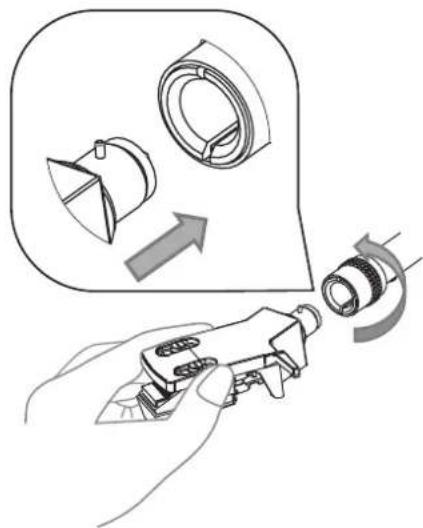

3 Vérifiez que la cartouche est montée, puis fixez le porte-cellule sur l'extrémité du bras de lecture.

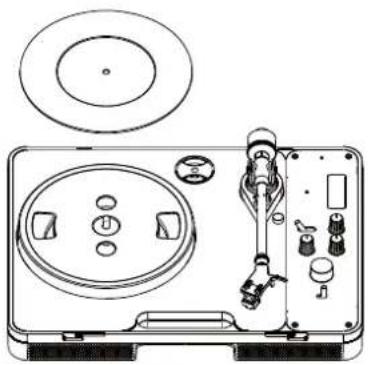

5Posez le couvre-plateau sur le plateau.

Utilisation du capot

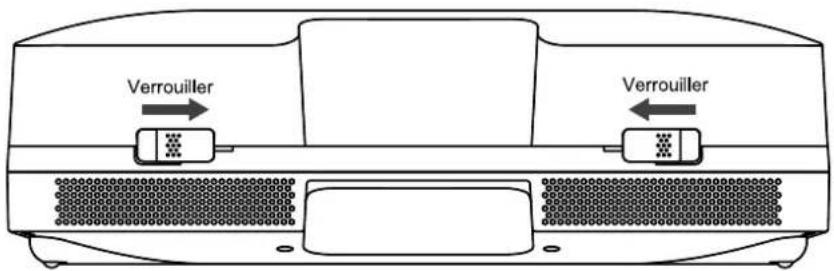

Insérez les onglets à l'arrière du capot dans les rainures à l'arrière du panneau supérieur, puis abaissez le capot. Glissez les fermoirs à l'avant du capot afin de les verrouiller.

Verrouiller Verrouiller

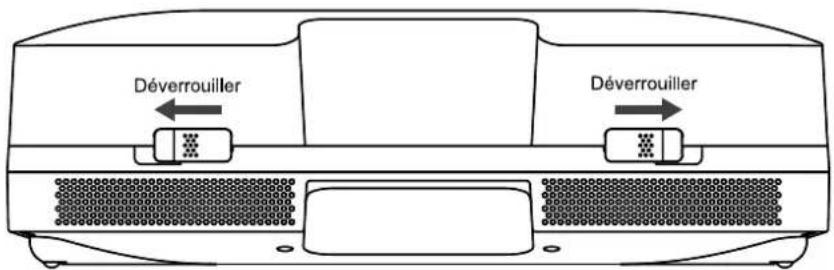

Pour retirer le capot, glissez les fermoirs pour les déverrouiller, puis inclinez le capot vers l'arrière pour l'ouvrir. Retirez les onglets des rainures pour enlever le capot.

Déverrouiller Déverrouiller

Installation de la platine

• Posez la platine handytraxx 1bit sur une surface plane.
• Pour éviter que la platine soit affectée par des vibrations ou des ondes de pression sonore, ne la posez pas à proximité de haut-parleurs ou d'autres équipements similaires.
• Placer la platine handytraxx 1bit à proximité d'une radio pourrait causer la réception d'interférences électrostatiques générées par un système sans fil.
• Placer la platine à proximité d'un dispositif sans fil ou similaire pourrait générer des interférences causées par des ondes radio. Le positionnement de la platine à proximité de dispositifs émettant de puissantes ondes radio (comme un téléphone portable) pourrait générer du bruit

Transport/déplacement de la platine handytraxx 1bit

Respectez les précautions suivantes quand vous déplacez ou transportez la platine handytraxx 1bit.

• Quand vous déplacez la platine, par exemple dans une même pièce, montez le capuchon de fixation du plateau (le capuchon en caoutchouc noir) sur l'axe et gardez la platine aussi horizontale que possible lors du transport.
• Avant de transporter la platine, retirez-en le plateau, le contrepoids et le porte-cellule (avec la cartouche), et emballez-les séparément.

Réglage de pression de l'aiguille

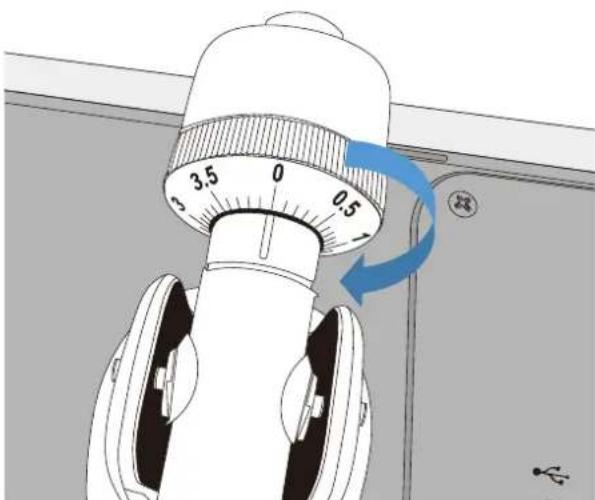

1 Tournez le contrepoids de sorte que le bras de lecture soit de niveau sur le plan horizontal.

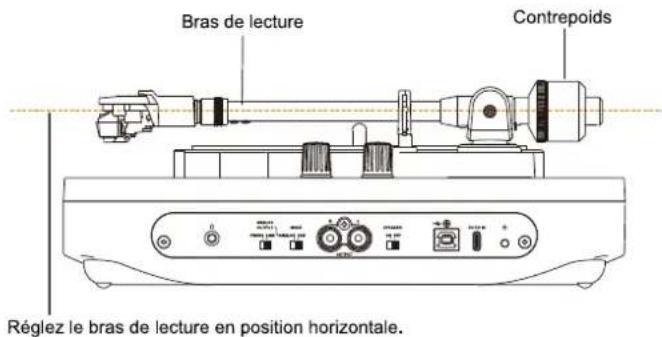

Bras de lecture Contrepoids Réglez le bras de lecture en position horizontale.

2 Tournez la bague de mesure du contrepoids et alignez-la sur 0.

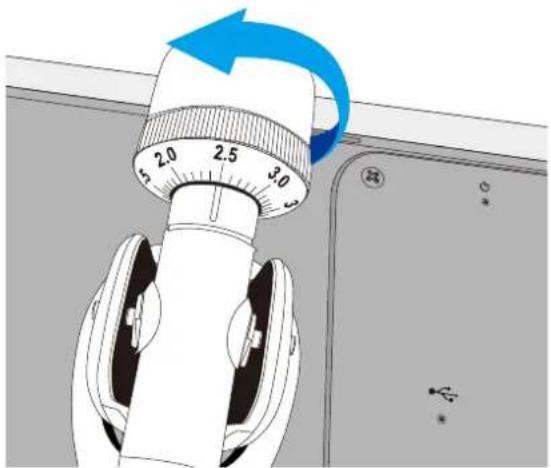

3 Tournez le contrepoids dans le sens inverse des aiguilles d'une montre pour obtenir une pression d'aiguille adaptée à la cartouche utilisée.

Si vous utilisez la cartouche fournie, réglez le contrepoids sur une valeur entre 1.5 et 3.0.

Assemblage de l'adaptateur secteur

Montage de la fiche interchangeable de l'adaptateur secteur

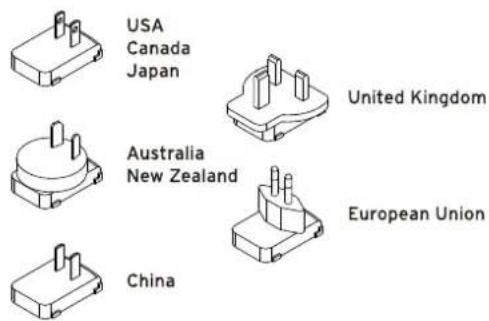

Montez sur l'adaptateur secteur la fiche interchangeable correspondant au type de prise de courant que vous comptez utiliser.

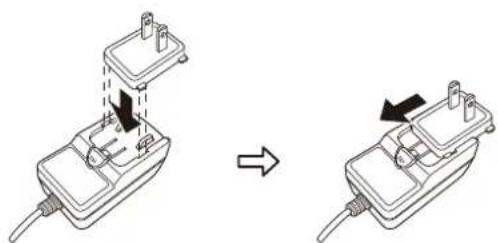

1 Insérez la fiche interchangeable en l'alignant sur la rainure des points de contact de l'adaptateur secteur.
2 Glissez la fiche interchangeable en place jusqu'à ce qu'un déclic soit audible, confirmant que la fiche est fermement fixée.

Retrait de la fiche interchangeable de l'adaptateur secteur

1 Tout en appuyant sur le bouton de verrouillage de l'adaptateur secteur, glissez la fiche interchangeable.
2 Quand la fiche interchangeable cesse de glisser et s'immobilise, vous pouvez la retirer.

Connexions

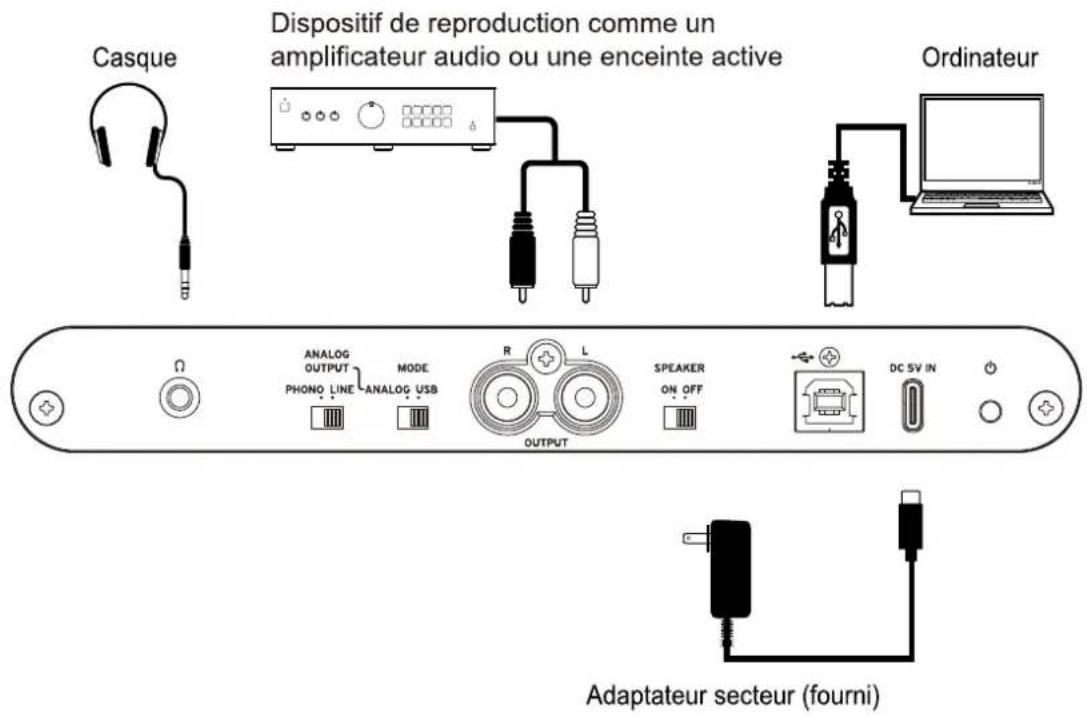

Casque Dispositif de reproduction comme un amplificateur audio ou une enceinte active Ordinateur ANALOG OUTPUT PHONO LINE MODE ANALOG USB R L OUTPUT SPEAKER ON OFF DC SV IN Adaptateur secteur (fourni)

Connexion de l'adaptateur secteur

Branchez l'adaptateur secteur fourni au port DC 5V IN (USB de type C), puis reliez l'autre fiche de l'adaptateur à une prise de courant.

Veillez à utiliser l'adaptateur secteur fourni. L'utilisation d'un adaptateur secteur différent pourrait causer un dysfonctionnement ou d'autres problèmes.

Vérifiez que la tension en vigueur dans votre région correspond à la tension requise pour al-menter la platine.

Connexion des câbles audio

Pour écouter un disque au casque, branchez le casque à la prise casque. Le signal audio transmis via la prise casque est identique au son restitué par les haut-parleurs. (Il s'agit du signal de sortie transitant par les circuits MAIN VOLUME, d'égaliseur phono et de timbre.)

Utilisez les prises OUTPUT pour relier un ampli audio, un haut-parleur actif ou un autre dispositif similaire.

Réglez le sélecteur OUTPUT sur "LINE" si les prises OUTPUT de la platine handytraxx 1bit sont reliées aux prises d'entrée ligne d'un équipement audio. (Il s'agit du signal de sortie transitant par les circuits MAIN VOLUME, d'égaliseur phono et de timbre.)

Pour relier la platine aux prises d'entrée Phono d'un amplificateur audio ou d'un équipement similaire, réglez le sélecteur OUTPUT sur "PHONO".

Connexion à un ordinateur

Pour enregistrer un disque sur votre ordinateur, branchez la platine à l'ordinateur avec un câble USB disponible dans le commerce. Vous pouvez enregistrer le son de vos disques sous forme de données audio via une application d'enregistrement audio.

Pour utiliser l'interface audio USB 1 bit intégrée et compatible 5,6 MHz, réglez le sélecteur MODE sur USB.

Mise en place des piles

Retirez la vis sur le dessous du compartiment des piles, ouvrez le couvercle et insérez des piles en veillant à respecter la polarité correcte.

Si, quand vous alimentez cette platine sur piles, le témoin d'alimentation se met à clignoter, remplacez les piles sans tarder.

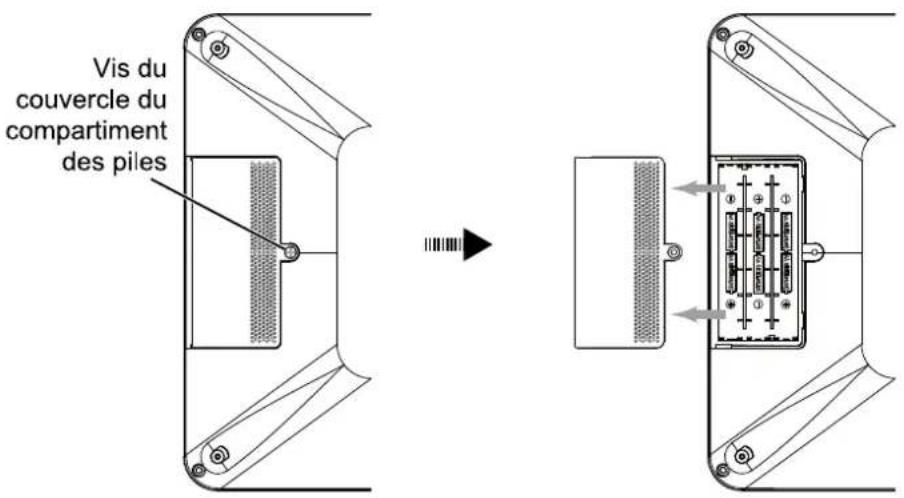

Vis du couvercle du compartment des piles

* Les piles ne sont pas fournies et doivent donc être achetées séparément.

Mettez la platine hors tension avant de remplacer les piles.
Retirez immédiatement des piles plates de la platine. Laisser des piles plates en place dans la platine pourrait causer un dysfonctionnement, comme par exemple en cas de fuite des piles. De même, retirez les piles si vous n'avez pas l'intention d'utiliser la platine avant longtemps.
Ne mélangez pas des piles neuves et des piles partiellement usagées, ni des types de piles différents.
La platine est alimentée via le secteur quand l'adaptateur secteur est branché, même si des piles sont en place.

Utilisation

→ Lecture d'un disque
→ Réglage du timbre

Lecture d'un disque

1 Mettez la platine sous tension.

Maintenez le bouton d'alimentation enfoncé pour mettre la platine sous tension. Le témoin d'alimentation s'allume.

Pour mettre la platine hors tension, maintenez son bouton d'alimentation enfoncé.

2 Posez un disque sur la platine. Veillez à ce que l'axe de la platine soit inséré dans l'orifice au milieu du disque.

Pour lire un 45 tours (doté d'un orifice plus grand que celui d'un 33 tours), placez l'adaptateur 45 tours fourni sur l'axe puis posez votre disque sur la platine.

3Réglez la vitesse de lecture avec le commutateur RPM.

Le commutateur RPM détermine la vitesse de rotation de la platine - choisissez le réglage approprié en fonction du type de disque lu.

4 Activez/désactivez les enceintes.

Pour écouter le son du disque via le haut-parleur intégré, placez le commutateur SPEAKER sur le panneau latéral en position ON.

Si vous ne souhaitez pas utiliser le haut-parleur intégré, placez ce commutateur sur OFF et écoutez le son du disque via un casque branché à la prise casque ou un dispositif connecté aux prises OUTPUT.

5Ouvrez le crochet de verrouillage du repose-bras.

Libérez le bras de lecture du crochet de verrouillage.

6 Placez le commutateur STOP/START sur START pour démarrer la rotation de la platine.

7 Pivotez le bras de lecture jusqu'à l'emplacement de lecture voulu en saisissant le porte-cellule via son doigt lève-bras, puis posez l'aiguille sur le disque.

Le son du disque est audible.

8Réglez le niveau avec la commande MAIN VOLUME.

Tournez cette commande vers la droite pour augmenter le volume. La commande MAIN VOLUME agit sur le volume des haut-parleurs, du signal à la prise casque et aux prises OUTPUT.

Remarque: Pour restituer le son du disque sur un dispositif connecté aux prises OUTPUT, réglez le sélecteur OUTPUT sur la position correspondant au type de dispositif connecté.

Fonction de mise hors tension automatique

L'alimentation est automatiquement coupée quand 20 minutes s'écoulent sans aucune manipulation des commandes de la platine handytraxx 1bit et que celle-ci ne tourne pas.

Réglage du timbre

Réglage des commandes TONE

Réglez le timbre comme bon vous semble en tournant les commandes BASS et TREBLE.

TONE BASS TREBLE

Commande BASS : Tournez-la vers la droite pour augmenter les fréquences graves et vers la gauche pour les diminuer.

Commande TREBLE : Tournez-la vers la droite pour augmenter les fréquences aiguës et vers la gauche pour les diminuer.

Réglage de l'effet TUBE

Réglez la quantité d'harmoniques produites par la lampe avec la commande TUBE (Nutube).

TUBE

Commande TUBE : Règle l'intensité de l'effet de la lampe (Nutube). Tournez-la vers la droite pour accentuer l'effet et vers la gauche pour l'atténuer.

Connexion à un ordinateur

Pour brancher cette platine à votre ordinateur en vue d'enregistrer vos disques, faites la connexion avec un câble USB disponible dans le commerce.

Si vous utilisez le logiciel KORG AudioGate 4, vous pouvez sauvegarder sur votre ordinateur le son d'un disque analogique au format PCM (192 kHz, 24 bits max.) ou au format 1 bit (5,6 MHz max.) sous forme de fichier numérique haute fidélité.

Avant de raccorder ce périphérique

Pour pouvoir utiliser le convertisseur DS-DAC-10R avec Windows (ASIO), il faut effectuer les réglages de pilote. Afin d'assurer le déroulement correct de ces réglages, ne branchez pas le convertisseur handytraxx 1bit à votre ordinateur avant d'avoir installé le pilote.

Lisez attentivement la section "Téléchargement et installation" puis téléchargez et installez le pilote avant de brancher le convertisseur handytraxx 1bit à votre ordinateur.

Remarque: L'interface audio USB 1 bit compatible 5,6 MHz intégrée à cette platine est identifiée sur l'ordinateur comme "DS-DAC-10R". Les instructions ci-dessous décrivent la connexion au DS-DAC-10R, ainsi que l'installation du pilote nécessaire pour connecter cette platine, etc.

→ Téléchargement et installation
→ Enregistrement du signal de lecture d'un disque

Téléchargement et installation

Si vous utilisez Windows

Installez le pilote ASIO et l'application AudioGate avec le programme de configuration pour KORG AudioGate et USB Audio Device Setup.

Remarque: Ne branchez pas le convertisseur DS-DAC-10R à votre ordinateur avant d'avoir effectué et terminé l'installation du pilote. Si vous l'avez déjà branché, déconnectez-le de l'ordinateur. Vous le brancherez à nouveau une fois le pilote installé.

Installation du pilote ASIO/de l'application AudioGate

1 Surfez sur la page de téléchargement suivante pour télécharger AudioGate 4: http://www.korg.com/products/audio/audiogate4/download.php
2 Choisissez "AudioGate and USB Audio Device Setup Download" et cliquez sur le bouton de téléchargement de la version Windows pour télécharger le programme de configuration.
3 Décompressez le fichier .zip téléchargé. Lancez l'application Setup contenue dans le dossier "KORG AudioGate and USB Audio Device Setup". Le panneau de configuration "KORG AudioGate and USB Audio Device Setup" s'affiche.
4 Cliquez sur "Install DS-DAC-10R Driver" pour installer le pilote (voir → Procédure d'installation du pilote ASIO.
5 Si vous souhaitez installer AudioGate, cliquez sur l'option "Install AudioGate" du panneau de configuration "KORG AudioGate and USB Audio Device Setup". Lisez attentivement le message "Activating AudioGate" affiché pendant l'installation, puis terminez l'installation.
6Cliquez sur "Finish" pour quitter le programme de configuration.

Remarque: Si vous enregistrez avec une application autre qu'AudioGate, vous devez régler le niveau d'entrée avec le "DS-DAC-10R Setting Tool". Cliquez sur "Install the DS-DAC-10R Setting Tool" pour installer ce panneau de configuration.

Procédure d'installation du pilote ASIO

Remarque: Ne branchez pas le convertisseur DS-DAC-10R à votre ordinateur avant d'avoir effectué et terminé l'installation du pilote. Si vous l'avez déjà branché, déconnectez-le de l'ordinateur. Vous le brancherez à nouveau une fois le pilote installé.

Remarque: Les écrans d'installation affichés sur votre ordinateur pourraient différer quelque peu selon le système et la version de Windows que vous utilisez. La procédure est toutefois identique. Les explications de cette section contiennent des saisies d'écran de Windows 11.

Si, au cours de l'installation, un message vous demande de confirmer si vous souhaitez ou non poursuivre l'installation, cliquez sur [Install].

1 Dans le panneau de configuration "KORG AudioGate and USB Audio Device Setup" téléchargé, cliquez sur "Install DS-DAC-10R Driver" pour lancer le programme d'installation.

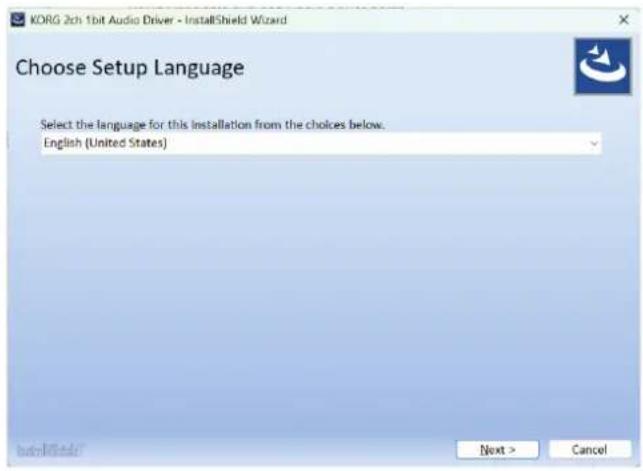

2 Choisissez "English" dans le menu déroulant du choix de la langue, puis cliquez sur [OK].

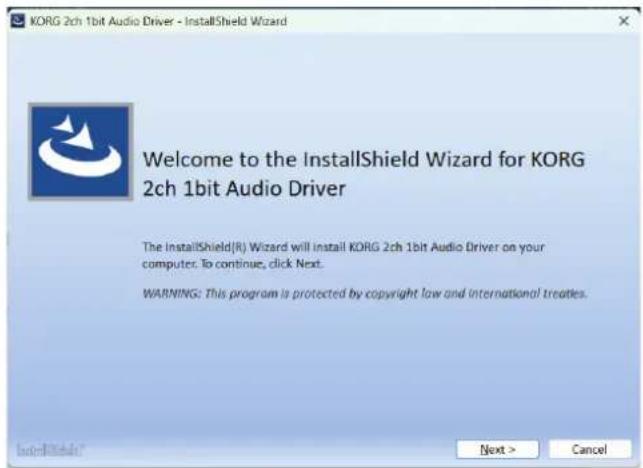

3 La fenêtre de dialogue suivante s'affiche. Cliquez sur [Next >].

4 Quand un message de mise en garde de sécurité s'affiche, cliquez sur [Install].

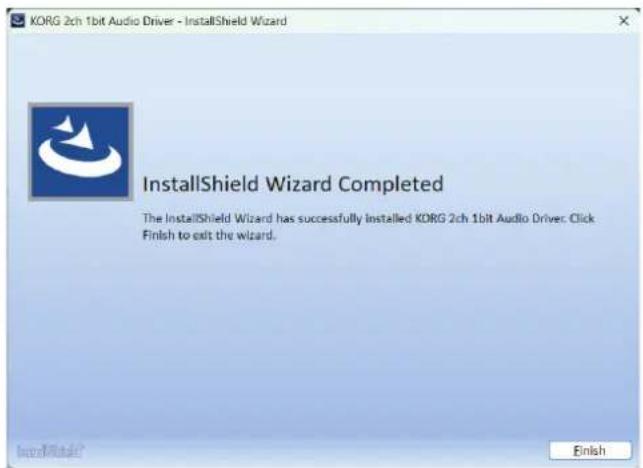

5 Les préparatifs d'installation sont terminés. Cliquez sur [Finish] pour quitter le programme d'installation.

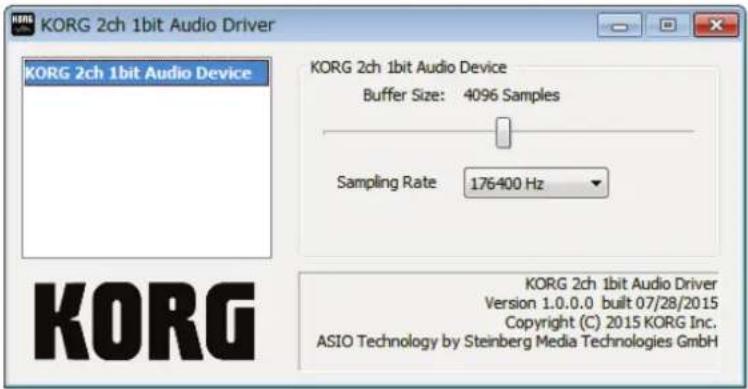

Affichez tous les panneaux de configuration via le menu Démarrer de Windows, et cliquez sur le panneau de configuration du pilote d'E/S audio DS-DAC "KORG 2ch 1bit Audio Driver". Le panneau de configuration suivant s'affiche:

Buffer Size (Taille du tampon)

Détermine la taille du tampon. Glissez le curseur vers la gauche pour diminuer la taille du tampon et vers la droite pour l'augmenter.

- Le fait d'agrandir la taille du tampon augmente aussi le délai (aussi appelé "latence" ou "Latency") entre le signal direct et le signal d'écoute, mais permet toutefois d'enregistrer sans problème ni bruit. En principe, dans le cas de l'enregistrement d'un disque, ce paramètre est réglé à sa valeur maximum.

Sampling Rate (Fréquence d'échantillonnage)

Détermine la fréquence d'échantillonnage. Choisissez parmi les fréquences suivantes: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz. Si vous utilisez le convertisseur DS-DAC-10R avec WDM (WASAPI/Direct Sound), effectuez le réglage ici.

Si vous utilisez Mac OS

Installez l'application AudioGate avec le programme de configuration pour KORG AudioGate et USB Audio Device Setup.

Remarque: Si vous utilisez handytraxx 1bit, il est inutile d'installer le pilote.

Installation de l'application AudioGate

1 Surfez sur la page de téléchargement suivante pour télécharger AudioGate 4:
http://www.korg.com/products/audio/audiogate4/download.php
2 Choisissez "AudioGate and USB Audio Device Setup Download" et cliquez sur le bouton de téléchargement de la version Mac pour télécharger le programme de configuration.
3 Ouvrez le fichier .dmg. Lancez l'application Setup contenue dans le dossier "KORG AudioGate and USB Audio Device Setup". Le panneau de configuration "KORG AudioGate and USB Audio Device Setup" s'affiche.
4 Cliquez sur l'option "Install AudioGate" du panneau de configuration "KORG AudioGate and USB Audio Device Setup".
Lisez attentivement le message "Activating AudioGate" affiché pendant l'installation, puis terminez l'installation.
5Cliquez sur "Finish" pour quitter le programme de configuration.

Remarque: Si vous enregistrez avec une application autre qu'AudioGate, vous devez régler le niveau d'entrée avec le "DS-DAC-10R Setting Tool". Cliquez sur "Install the DS-DAC-10R Setting Tool" pour installer ce panneau de configuration.

Remarque: La version Mac du panneau de configuration ne permet pas de changer directement la fréquence d'échantillonnage ("Sample Rate"). Vous pouvez effectuer ces changements dans AudioGate ou via les paramètres Audio MIDI de votre Mac.

Enregistrement du signal de lecture d'un disque

Enregistrez le son du disque en cours de lecture avec le logiciel AudioGate installé sur votre ordinateur.

Enregistrement DSD (avec le logiciel AudioGate)

1 Reliez le port USB de la platine handytraxx 1bit à l'ordinateur avec un câble USB.
2 Placez le sélecteur MODE de la platine handytraxx 1bit sur USB.
3Démarrez le logiciel AudioGate.
4 Configurez les paramètres pour la lecture DSD native.

Réglez "Input Device Name" sur "KORG 2ch 1bit Audio Device". Notez que le fichier enregistré est stéréo et que la fréquence d'échantillonnage est indiquée en haut de l'affichage AudioGate.

5 Dans AudioGate, cliquez sur le bouton REC Setting pour accéder aux paramètres d'enregistrement.

6Cliquez sur "Input Type", puis sélectionnez "Line" ou "Phono".

Quand "Line" est sélectionné, le son est enregistré via le préampli phono, comme pour la restitution via les haut-parleurs intégrés de la platine handytraxx 1bit. Dans ce cas, le son est traité avec l'égaliseur phono (RIAA) intégré et peut en outre être ajusté avec la lampe Nutube et les commandes TONE.

Quand "Phono" est sélectionné, l'ampli phono intégré ne traite pas le son enregistré, de sorte que vous devez le traiter avec l'égaliseur phono d'AudioGate.

7 Réglez le type d'égaliseur phono pour l'enregistrement.

Si vous avez sélectionné "Line" à l'étape 6, l'égaliseur phono est déjà appliqué, de sorte que vous pouvez désactiver ("Off") cette option.

Si vous avez sélectionné "Phono" à l'étape 6, vous pouvez appliquer le traitement de l'égaliseur phono durant l'enregistrement ou durant la lecture.

Nous vous conseillons d'appliquer le traitement de l'égaliseur phono durant la lecture dans les cas suivants.

- Si vous ne savez pas quel type d'égaliseur phono a été utilisé lors de la gravure du disque analogique (ce qui vous permet de comparer les égaliseurs phono durant la lecture)

- Quand vous voulez réduire la charge de traitement de l'ordinateur durant l'enregistrement

Astuce : Les disques 45 tours/33 tours conventionnels utilisent la courbe d'égalisation RIAA.

Astuce : Astuce : Si, pour des disques 78 tours, la courbe d'égalisation SP d'AudioGate ne semble pas appropriée, utilisez l'égaliseur phono RIAA intégré et ajustez le timbre pour obtenir un son satisfaisant.

8 Cliquez sur "DSD Recording File Format", puis sélectionnez "DSDIFF", "DSF" ou "WSD".
9 Cliquez sur le bouton OK pour refermer la fenêtre des réglages d'enregistrement.
10 Cliquez sur le bouton des réglages d'écoute d'entrée (Input Monitor) d'AudioGate.
11 Lisez un disque sur la platine handytraxx 1bit et glissez la souris pour régler le curseur de niveau d'entrée de sorte que le témoin de saturation sur l'affichage de niveau d'AudioGate ne s'allume pas.

Astuce : Vu que le volume peut changer de façon marquée d'une plage à l'autre d'un disque, il est recommandé de régler le volume à environ -6 dB sous le volume de lecture moyen.

Remarque: Le réglage de la commande MAIN VOLUME n'a pas d'effet sur le volume en vigueur durant l'enregistrement.

12 Cliquez sur le bouton d'enregistrement [●] d'AudioGate pour lancer l'enregistrement.
13 Cliquez sur le bouton Stop [■] pour arrêter l'enregistrement.

Remarque: Pour plus de détails, voyez le mode d'emploi d'AudioGate4.

Appendices

→ Remplacement de la cartouche et de l'aiguille
→ Guide de dépannage

Remplacement de la cartouche et de l'aiguille

Soin et entretien de la pointe de l'aiguille

Utilisez une brosse de nettoyage disponible dans le commerce ou un dispositif similaire pour éliminer toute poussière ou crasse de la pointe de l'aiguille.

Nettoyez l'aiguille à la brosse en déplaçant la brosse de la base de l'aiguille vers sa pointe.

Remplacement de la cartouche et de l'aiguille

• Si la pointe de l'aiguille sur la cartouche est usée, cela pourrait dégrader la qualité sonore, voire même endommager le disque.
• Contactez le SAV de Korg si vous devez remplacer la cartouche ou son aiguille.

Guide de dépannage

Impossible de mettre la platine sous tension

• L'adaptateur secteur est-il branché à une prise de courant ? Branchez l'adaptateur secteur à une prise de courant.
• Si vous alimentez la platine sur piles, celles-ci sont peut-être plates. Le témoin d'alimentation se met à clignoter quand les piles sont presque plates. Dans ce cas, remplacez les piles par des neuves.

Le plateau ne tourne pas

• La courroie n'est peut-être pas fixée au plateau. Veillez à fixer correctement la courroie au plateau.
• La courroie d'entraînement est-elle fixée à la poulie du moteur ? Vérifiez que la courroie est correctement fixée à la poulie du moteur.
• La courroie est peut-être cassée. Remplacez la courroie par une neuve.

Aucun son, volume trop bas ou trop élevé, distorsion

• Les réglages de l'ampli ou d'un autre dispositif connecté, ou de sélection d'entrée sont peut-être incorrects. Vérifiez que les réglages des dispositifs connectés sont corrects.
• La commande MAIN VOLUME est peut-être en position minimum.
• Si aucun son n'est produit par les haut-parleurs, le commutateur SPEAKER est peut-être en position "OFF".
• L'aiguille est peut-être mal installée sur la cartouche. Vérifiez la cartouche et réglez l'aiguille.
• Vérifiez la position du sélecteur MODE (ANALOG/USB). Si le sélecteur MODE se trouve sur ANALOG, vérifiez également la position du sélecteur ANALOG OUTPUT.
• Le réglage du sélecteur OUTPUT est peut-être incorrect. Vérifiez que le réglage correspond au type d'entrée de l'amplificateur. Si aucun son n'est audible ou que le volume est trop bas, il se peut que le problème soit causé par un réglage sur "PHONO" lors de la connexion à l'entrée AUX/LINE de votre ampli. Si le volume est trop élevé ou le signal sature, c'est peut-être dû à un réglage sur "LINE" lors de la connexion à l'entrée PHONO de votre dispositif externe.
• De la poussière est peut-être accumulée sur la pointe de l'aiguille. Dans ce cas, nettoyez la pointe de l'aiguille avec une brosse disponible dans le commerce.
• L'aiguille est peut-être endommagée. Vérifiez l'état de l'aiguille et remplacez-la si nécessaire.

L'aiguille saute durant la lecture

• Le disque est peut-être déformé. Vérifiez l'état du disque.
• Le disque est peut-être rayé. Vérifiez l'état du disque.
• La platine est peut-être posée sur une surface instable. Vérifiez que l'emplacement choisi pour la platine est approprié.
• Réglez correctement la pression de l'aiguille.
• De la poussière est peut-être accumulée sur la pointe de l'aiguille. Dans ce cas, nettoyez la pointe de l'aiguille avec une brosse disponible dans le commerce.
• L'aiguille est peut-être endommagée. Vérifiez l'état de l'aiguille et remplacez-la si nécessaire.

Effet de réinjection ('Larsen') audible

• La platine capte peut-être des vibrations excessives du sol, des murs ou de haut-parleurs proches. Éliminez/réduisez la source de vibrations, ou posez cette platine sur une surface soumise à peu de vibrations.
• La platine est peut-être posée sur une surface instable. Vérifiez que l'emplacement choisi pour la platine est approprié.
• Si les commandes BASS, TREBLE et MAIN VOLUME sont toutes sur le maximum, cette platine pourrait vibrer et générer un Larsen. Pour éviter ce problème, réglez ces commandes sur un niveau plus raisonnable.

- Il se pourrait que le signal de certains disques soit puissant, ce qui peut causer du Larsen. Dans ce cas, réduisez le volume jusqu'à ce que tout Larsen ait disparu.

Bruit audible pendant la lecture d'un disque

• De la poussière est peut-être accumulée sur la pointe de l'aiguille. Dans ce cas, nettoyez la pointe de l'aiguille avec une brosse disponible dans le commerce.
• Le disque est peut-être rayé. Vérifiez l'état du disque.

Vitesse de lecture du disque trop basse ou trop élevée

- Le réglage du sélecteur RPM de cette platine est peut-être incorrect. Placez le sélecteur RPM en position correcte pour le type de disque lu.

La vitesse de lecture de la platine diminue ou fluctue

- La courroie est peut-être élargie. Remplacez la courroie par une neuve.

Le son des haut-parleurs comporte de la distorsion

- Si le volume est trop élevé, le son des haut-parleurs pourrait comporter de la distorsion. Réglez le volume avec les commandes BASS, TREBLE et MAIN VOLUME.

Fiche technique

Système d'entraînement

À courroie (avec correction numérique de rotation)

Moteur d'entraînement

Servomoteur CC

Vitesses de rotation (RPM)

33 tours et un tiers, 45 ou 78 tours par minute

Plateau

En aluminium coulé

Pleurage/scintillement

< 0,15% (WTD) à 3 kHz

Rapport signal/bruit

60 dB, DIN-B (quand la commande TUBE est en position minimum)

Modèle de cartouche

Cartouche stéréo MM

Pression de l'aiguille: 1,5 a 3,0 g

* Pour des informations sur la cartouche, telles que la pression de l'aiguille, voyez le site internet ci-dessous.

https://www.jico-stylus.com/2024/12/handytraxx/

Longueur effective du bras de lecture (distance du centre du bras de lecture à la pointe de l'aiguille) 190 mm

Niveau de sortie

PHONO : 420\~750 mV à 1 kHz (avec la commande TUBE en position minimum)

LINE: +14,75 dBu (4,24 Vrms), DHT de 1% max.

Casque : 70mW (1,5 Vrms) à 32 Ω, DHT de 1% max.

Haut-parleurs : 2,5 W à 4 Ω x 2, DHT de 1% max.

Préampli PHONO

Gain : 38 dB (valeur standard)

Caractéristiques d'égalisation : RIAA

Commandes de timbre

Commande BASS : 130 Hz, ±8 dB

Commande TREBLE : 5,5 kHz, ±8 dB

Commande TUBE

GAIN: 0\~6 dB

Audio USB

DSD: 2.8224MHz / 5.6448MHz, 1bit

PCM: 44.1kHz / 48kHz / 88.2kHz / 96kHz / 176.4kHz / 192kHz, 16bit / 24bit

Alimentation

Adaptateur secteur, six piles AA (alcalines ou au nickel-hydrure métallique)

Autonomie des piles

Environ 11 heures (avec des piles alcalines, avec les haut-parleurs activés (ON) et la commande MAIN VOLUME en position centrale)

* L'autonomie des piles varie selon le volume auquel vous lisez les disques et selon le volume des haut-parleurs.

Consommation électrique

2.35 W (consommation électrique hors charge: 0,1 W à 230 V)

370 x 286 x 118 mm (y compris les saillies et le capot)

Poids

2,8 kg (y compris le capot mais sans les piles)

Accessoires fournis

Guide de prise en main, adaptateur secteur (comportant un câble USB de type C), fiche interchangeable de l'adaptateur secteur (5 types), capot, plateau, courroie d'entraînement, couvre-plateau, adaptateur pour 45 tours, porte-cellule, cartouche (préinstallée sur le porte-cellule), contrepoids, capuchon de fixation du plateau

* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans préavis en vue d'une amélioration.
