Type de produit	Fixation murale par injection chimique
Marque	Fischer
Modèle	FHB II-P 12 x 75
Utilisation	Ancrage de barres filetées dans le béton
Diamètre de perçage recommandé	12 mm
Profondeur de perçage	90 mm
Profondeur d'ancrage effective	75 mm
Couple de serrage recommandé	30 Nm
Type de cartouche	FHB II-P : cartouche de mortier à deux composants
Température d'application	De -5 °C à +40 °C
Temps de durcissement (à 20 °C)	10 minutes (cartouche), 90 minutes (injection)
Compatibilité barres	Barres d'ancrage FHB II - A S et FHB II - A L
Outil de pose recommandé	Appareil de pose RA-SDS (réf. 62420)
Méthode de pose	Injection ou cartouche selon procédure
Nettoyage du trou	Souffler et brosser au moins 2 fois avant injection
Précautions de sécurité	Porter des gants et lunettes de protection
Pièces détachées / Réparabilité	Cartouches et barres d'ancrage sont des consommables

FOIRE AUX QUESTIONS - FHB II-P 12 x 75 Fischer

Quelle est la procédure d'installation pour une cartouche FHB II-P ?

Percez le trou à la profondeur et diamètre requis. Enfichez la cartouche FHB II-P dans le trou, puis insérez la barre d'ancrage à l'aide d'une perceuse à percussion adaptée (ex. RA-SDS) jusqu'au marquage de profondeur. Du mortier doit sortir en surface. Respectez le temps de durcissement avant de serrer.

Comment nettoyer le trou de perçage avant injection ?

Soufflez au moins 2 fois, brossez 2 fois, puis soufflez encore 2 fois pour éliminer tous les débris. Pour des trous > M20, utilisez de l'air comprimé.

Quel est le temps de durcissement à 20 °C ?

Pour la cartouche FHB II-P, le temps de durcissement est de 10 minutes. Pour le mortier d'injection, il est de 90 minutes. Doublez ces temps si le béton est humide.

Puis-je utiliser ce système dans du béton humide ?

Oui, mais les temps de durcissement doivent être doublés. Assurez-vous qu'il n'y a pas d'eau stagnante dans le trou.

Quelle est la profondeur de perçage recommandée pour un M12x75 ?

La profondeur de perçage (h_b) est de 90 mm et la profondeur d'ancrage effective (h_ef) est de 75 mm.

Comment savoir si la cartouche est correctement mélangée ?

Avant d'injecter, pressez la cartouche jusqu'à ce que le mortier sorte d'une couleur uniformément grise. Si la couleur n'est pas grise, jetez le produit car il ne durcira pas correctement.

Que faire si du mortier ne sort pas en surface lors du montage ?

Retirez immédiatement la barre d'ancrage et réinjectez du mortier supplémentaire. Un excédent de mortier en surface est nécessaire pour garantir un ancrage complet.

Quelle perceuse utiliser pour poser la barre avec une cartouche ?

Utilisez une perceuse à percussion adaptée selon le tableau (par exemple une perceuse SDS pour les grosses dimensions). L'outil de pose RA-SDS (réf. 62420) est recommandé.

Quelles barres d'ancrage sont compatibles avec la cartouche FHB II-P ?

Les barres d'ancrage FHB II - A S (filetage standard) et FHB II - A L (filetage long) sont compatibles. Consultez le tableau 3 pour les dimensions exactes.

Où trouver les pièces de rechange comme les cartouches ou barres ?

Les cartouches FHB II-P et les barres d'ancrage sont disponibles chez les revendeurs Fischer. Les références sont indiquées dans la notice (ex. n° art. 78179 pour M12).

MODE D'EMPLOI FHB II-P 12 x 75 Fischer

* Information sur le niveau d'émission de substances volatiles dans l'air intérieur, présentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions).

Deutsch 4

English 6

Français 8

Nederlands 10

Dansk 12

Svenska 14

Norsk 16

Suomi 18

Italiano 20

Español 22

Português 24

Český 26

Slovensko 28

Polski 30

Eesti 32

Lietuviškai 34

Latviešu 36

Русский 38

Українська 40

Қазақша 42

Ελληνικά 44

Styrolfrei Styrene free Sans styrène Zonder styreen

A Réalisation du perçage

1. Réaliser le perçage à l'aide d'une perceuse à percussion. Diamètre et profondeur de perçage prescrits, voir tableau 3.
2. Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau 3. A partir de la taille de perçage M20, utiliser de l'air comprimé pour éjecter les débris de matériau.

B Préparation de la cartouche d'injection

Retirer le capuchon de fermeture et visser le mélangeur statique.

Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l'utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d'injection et presser jusqu'à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet).

Attention : jeter le mortier qui n'est pas gris car il ne prend pas !

GI Montage à fleur avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L

Réalisation et nettoyage des trous de perçage conformément au point A.

1. Injection de mortier. (Préparation de la cartouche conformément au point B). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).

2. Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l'utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L'excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel!

3. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.

EU Montage traversant avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L

Pour les barres d'ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point A.

1. Injection de mortier conformément aux indications du point C 3.

2. Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l'épaisseur de la pièce de montage. L'excédent de mortier doit sortir au niveau de la surface en béton. Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel! Pour le montage au-dessus de la tête, l'utilisation de cales est recommandée selon les cas.

3. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.

Tableau 1 Temps de durcissement du mortier à injecter

Température de la cartouche(mortier min. + 5 °C)	Open time /preparation timein minutes	Températuredans le fondde l'ancrage	Temps dedurcissementen minutes
		- 5 °C - + 0 °C 360
		>+ 0 °C - + 5 °C 180
>+ 5 °C - +20 °C	15	>+ 5 °C - +20 °C	90
>+ 20 °C - + 30 °C	6 >+ 20 °C - + 30 °C	35
>+ 30 °C - + 40 °C	4 >+ 30 °C - + 40 °C	20
>+ 40 °C 2 >+ 40 °C	12

ATTENTION : Dans les cas de montage dans du béton humide, doubler les temps de durcissement! Le trou de perçage doit être vidé de toute eau stagnante!

Cartouche FHB II - A L · FHB II - A S

En cas d'utilisation de cartouches FHB II, nous vous recommandons d'utiliser l'appareil de pose RA-SDS (réf. 62420).

DI Montage à fleur avec cartouche, barres d'ancrage FHB II - A S et FHB II - A L

1. Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3. Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceusé à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-diatement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tableau 3.

D II Montage traversant avec cartouche, uniquement avec barres d'ancrage FHB II - A S

1. Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3. Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-diatement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué (tableau 3).

Tableau 2 Temps de durcissement du mortier en cartouche

Temp.°C	Temps de durcissement en min.FHB II-P FHB II-PF*
- 5	240	8
+ 0	45	6
+ 10	20	4
≥ + 20	10	2

* Temp. max. de la cartouche : +30 °C.

ATTENTION: Dans les cas de montage dans du béton humide et lorsque le trou de perçage est rempli d'eau, doubler les temps de durcissement!

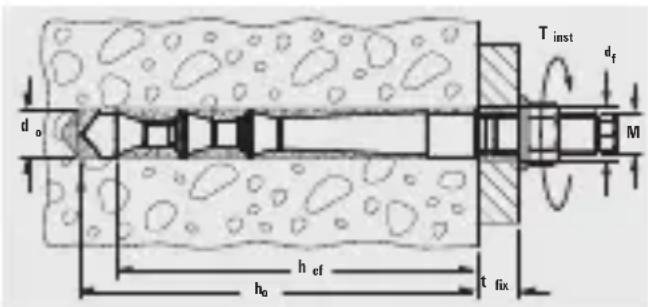

T_inst d_f M h_ef t_fix h_o d_o

Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche :

Dimension	Per-çage d_o [mm]	Prof. de per-çage h_b [mm]	Trou de passage d_f [mm]	Prof. d'an-crage h_ef [mm]	Couple T_inst [Nm]	Ouver-ture de clé SW [-]	Brosse BS		Injec-tion echelles pour mortier [-] [kg]	Perceuse à percus-sion re-comman-dée	Cartouche: Cartouche de mortier FHB II-P/ FHB II-PF
							mm	N° d'art.
FHB II - AL M 8x 60	10	75	9	60	15	13	10	78178	3	2–3	8x 60
FHB II - AL M10x 95	12	110	12	95	20	17	12	78179	5	2–3	10x 95
FHB II - AL M12x100	14	115	14	100	40	19	14	78180	6	2–3	12x100
FHB II - AL M12x120	14	135	14	120	40	19	14	78180	7	2–3	12x120
FHB II - AL M16x125	18	145	18	125	60	24	16/18	78181	9	2–3	16x125
FHB II - AL M16x145	18	165	18	145	60	24	16/18	78181	11	2–3	16x145
FHB II - AL M16x160	18	175	18	160	60	24	16/18	78181	13	4–5	16x160
FHB II - AL M20x210	25	235	22	210	100	30	25	97806	33	4–5	20x210
FHB II - AL M24x210	25	235	26	210	100	36	25	97806	33	4–5	24x210
FHB II - AS M10x 60	10	75	12	60	15	17	10	78178	3	2–3	10x 60
FHB II - AS M10x 75	10	90	12	75	15	17	10	78178	4	2–3	10x 75
FHB II - AS M12x 75	12	90	14	75	30	19	12	78179	4	2–3	12x 75
FHB II - AS M16x 95	16	110	18	95	50	24	16/18	78181	8	4–5	16x 95
FHB II - AS M20x170	25	190	22	170	100	30	25	97806	26	4–5	20x170
FHB II - AS M24x170	25	190	26	170	100	36	25	97806	26	4–5	24x170
