Type de produit	Cheville chimique en capsule (système d'injection) pour béton
Marque	Fischer
Modèle	FHB II-P 12 x 120
Diamètre nominal	12 mm
Longueur nominale	120 mm
Diamètre de perçage	14 mm
Profondeur de perçage requise	135 mm
Profondeur d'ancrage effective	120 mm
Couple de serrage recommandé	40 Nm
Ouverture de clé	SW 19
Brosse de nettoyage recommandée	BS 14
Échelle de remplissage pour injection	7
Perceuse à percussion recommandée	2-3
Matériau support	Béton (fissuré et non fissuré)
Type de montage	À fleur ou traversant
Température minimale de mise en œuvre	-5 °C
Temps de durcissement à +20 °C	10 minutes (système capsule)
Sans styrène	Oui
Accessoires fournis	Cartouche de résine, mélangeur statique
Référence cartouche	FHB II-P / FHB II-PF
Garantie	Selon conditions Fischer

FOIRE AUX QUESTIONS - FHB II-P 12 x 120 Fischer

Comment installer une cheville Fischer FHB II-P 12 x 120 ?

Percez un trou de 14 mm de diamètre à une profondeur de 135 mm. Nettoyez soigneusement le trou (souffler, brosser, souffler). Enfoncez la cartouche de résine adaptée, puis insérez la barre d'ancrage à l'aide d'une perceuse à percussion en rotation et percussion jusqu'à ce que le repère de profondeur affleure la surface. Le mortier excédentaire doit sortir. Respectez le temps de durcissement avant de serrer l'écrou au couple de 40 Nm.

Quel diamètre de perçage pour le FHB II-P 12 x 120 ?

Le diamètre de perçage requis est de 14 mm.

Quel est le temps de durcissement de la résine ?

Le temps de durcissement dépend de la température. À +20 °C avec le système capsule, il est de 10 minutes. Pour des températures plus basses, allongez le temps. Par exemple, à -5 °C, comptez 240 minutes.

Peut-on utiliser cette cheville dans du béton humide ?

Oui, mais il faut doubler les temps de durcissement indiqués dans le tableau. Assurez-vous qu'il n'y a pas d'eau stagnante dans le trou de perçage.

Quel couple de serrage appliquer ?

Le couple de serrage recommandé est de 40 Nm, à appliquer après le durcissement complet de la résine.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse à percussion (de préférence RA-SDS), d'une brosse de nettoyage BS 14, d'une soufflette, et d'une clé SW 19 pour le serrage.

La cheville Fischer FHB II-P contient-elle du styrène ?

Non, le produit est sans styrène (styrène-free), ce qui le rend plus respectueux de l'environnement et de la santé.

Quelle est la profondeur d'ancrage effective ?

La profondeur d'ancrage effective est de 120 mm, correspondant à la longueur de la barre d'ancrage.

Peut-on réaliser un montage traversant avec cette cheville ?

Oui, pour le montage traversant, vous devez également remplir de résine le trou dans la pièce à fixer. Utilisez la barre d'ancrage correspondante (FHB II - A L ou FHB II - A S selon le cas).

Que faire si le mortier excédentaire ne sort pas lors de l'installation ?

Retirez immédiatement la barre d'ancrage et injectez davantage de résine. Le défaut de sortie de mortier indique un remplissage insuffisant. Après correction, réinsérez la barre.

MODE D'EMPLOI FHB II-P 12 x 120 Fischer

* Information sur le niveau d'émission de substances volatiles dans l'air intérieur, présentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions).

Deutsch 4

English 6

Français 8

Nederlands 10

Dansk 12

Svenska 14

Norsk 16

Suomi 18

Italiano 20

Español 22

Português 24

Český 26

Slovensko 28

Polski 30

Eesti 32

Lietuviškai 34

Latviešu 36

Русский 38

Українська 40

Қазақша 42

Ελληνικά 44

Styrolfrei Styrene free Sans styrène Zonder styreen

A Réalisation du perçage

1. Réaliser le perçage à l'aide d'une perceuse à percussion. Diamètre et profondeur de perçage prescrits, voir tableau 3.
2. Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau 3. A partir de la taille de perçage M20, utiliser de l'air comprimé pour éjecter les débris de matériau.

B Préparation de la cartouche d'injection

Retirer le capuchon de fermeture et visser le mélangeur statique.

Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l'utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d'injection et presser jusqu'à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet).

Attention : jeter le mortier qui n'est pas gris car il ne prend pas !

GI Montage à fleur avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L

Réalisation et nettoyage des trous de perçage conformément au point A.

1. Injection de mortier. (Préparation de la cartouche conformément au point B). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).

2. Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l'utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L'excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel!

3. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.

EII Montage traversant avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L

Pour les barres d'ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point A.

1. Injection de mortier conformément aux indications du point C 3.

2. Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l'épaisseur de la pièce de montage. L'excédent de mortier doit sortir au niveau de la surface en béton. Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel! Pour le montage au-dessus de la tête, l'utilisation de cales est recommandée selon les cas.

3. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.

Tableau 1 Temps de durcissement du mortier à injecter

Température de la cartouche(mortier min. + 5 °C)	Open time /preparation timein minutes	Températuredans le fondde l'ancrage	Temps dedurcissementen minutes
		- 5 °C - + 0 °C 360
		>+ 0 °C - + 5 °C 180
>+ 5 °C - +20 °C	15	>+ 5 °C - +20 °C	90
>+ 20 °C - + 30 °C	6>+ 20 °C - + 30 °C	35
>+ 30 °C - + 40 °C	4>+ 30 °C - + 40 °C	20
>+ 40 °C 2>+ 40 °C	12

ATTENTION : Dans les cas de montage dans du béton humide, doubler les temps de durcissement! Le trou de perçage doit être vidé de toute eau stagnante!

Cartouche FHB II - A L · FHB II - A S

En cas d'utilisation de cartouches FHB II, nous vous recommandons d'utiliser l'appareil de pose RA-SDS (réf. 62420).

DI Montage à fleur avec cartouche, barres d'ancrage FHB II - A S et FHB II - A L

1. Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3. Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceusé à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-diatement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tableau 3.

D II Montage traversant avec cartouche, uniquement avec barres d'ancrage FHB II - A S

1. Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3. Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-datement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué (tableau 3).

Tableau 2 Temps de durcissement du mortier en cartouche

Temp.°C	Temps de durcissement en min.FHB II-P FHB II-PF*
- 5	240	8
+ 0	45	6
+ 10	20	4
≥ + 20	10	2

* Temp. max. de la cartouche : +30 °C.

ATTENTION: Dans les cas de montage dans du béton humide et lorsque le trou de perçage est rempli d'eau, doubler les temps de durcissement!

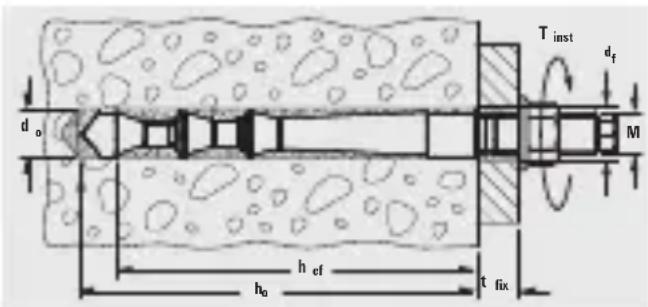

T_inst d_f M h_o h ef t fix

Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche :

Dimension	Per-çage d_o [mm]	Prof. de per-çage h_b [mm]	Trou de passage d_f [mm]	Prof. d'an-crage h_ef [mm]	Couple T_inst [Nm]	Ouver-ture de clé SW [-]	Brosse BS		Injec-tion echelles pour mortier [-] [kg]	Perceuse à percus-sion re-comman-dée	Cartouche: Cartouche de mortier FHB II-P/ FHB II-PF
							mm	N° d'art.
FHB II - AL M 8x 60	10	75	9	60	15	13	10	78178	3	2–3	8x 60
FHB II - AL M10x 95	12	110	12	95	20	17	12	78179	5	2–3	10x 95
FHB II - AL M12x100	14	115	14	100	40	19	14	78180	6	2–3	12x100
FHB II - AL M12x120	14	135	14	120	40	19	14	78180	7	2–3	12x120
FHB II - AL M16x125	18	145	18	125	60	24	16/18	78181	9	2–3	16x125
FHB II - AL M16x145	18	165	18	145	60	24	16/18	78181	11	2–3	16x145
FHB II - AL M16x160	18	175	18	160	60	24	16/18	78181	13	4–5	16x160
FHB II - AL M20x210	25	235	22	210	100	30	25	97806	33	4–5	20x210
FHB II - AL M24x210	25	235	26	210	100	36	25	97806	33	4–5	24x210
FHB II - AS M10x 60	10	75	12	60	15	17	10	78178	3	2–3	10x 60
FHB II - AS M10x 75	10	90	12	75	15	17	10	78178	4	2–3	10x 75
FHB II - AS M12x 75	12	90	14	75	30	19	12	78179	4	2–3	12x 75
FHB II - AS M16x 95	16	110	18	95	50	24	16/18	78181	8	4–5	16x 95
FHB II - AS M20x170	25	190	22	170	100	30	25	97806	26	4–5	20x170
FHB II - AS M24x170	25	190	26	170	100	36	25	97806	26	4–5	24x170
