Caractéristiques Techniques	Type de produit : Cheville à frapper, Dimensions : 10 x 60 mm, Matériau : Nylon, Charge admissible : selon le support
Utilisation	Conçue pour une fixation dans des matériaux pleins et creux, idéale pour les applications en intérieur et extérieur.
Maintenance et Réparation	Aucune maintenance spécifique requise, vérifier régulièrement l'état des fixations.
Sécurité	Utiliser des gants lors de la manipulation, respecter les charges maximales recommandées.
Informations Générales	Compatible avec vis à bois et vis à métaux, installation rapide et facile, résistant aux intempéries.

FOIRE AUX QUESTIONS - FHB II-P 10 x 60 Fischer

Quelle est la capacité de charge maximale du Fischer FHB II-P 10 x 60 ?

La capacité de charge maximale dépend du matériau dans lequel l'ancrage est installé. Veuillez consulter la fiche technique pour des informations spécifiques.

Comment installer le Fischer FHB II-P 10 x 60 correctement ?

Pour installer le Fischer FHB II-P 10 x 60, percez un trou à la bonne profondeur et diamètre, insérez l'ancrage et serrez la vis jusqu'à ce qu'elle soit bien en place.

Quels outils sont nécessaires pour l'installation du Fischer FHB II-P 10 x 60 ?

Vous aurez besoin d'une perceuse, d'un foret de la taille appropriée, d'une clé à molette ou d'un tournevis, et éventuellement d'un niveau à bulle.

Le Fischer FHB II-P 10 x 60 est-il adapté pour une utilisation en extérieur ?

Oui, le Fischer FHB II-P 10 x 60 est conçu pour résister aux conditions extérieures, mais il est recommandé de vérifier les spécificités du matériau et de l'environnement.

Que faire si l'ancrage ne tient pas ou se détache ?

Si l'ancrage ne tient pas, vérifiez que le trou est de la bonne taille et profondeur, et assurez-vous que le matériau de base est approprié pour cet ancrage.

Où puis-je trouver des informations supplémentaires sur le produit Fischer FHB II-P 10 x 60 ?

Des informations supplémentaires peuvent être trouvées sur le site officiel de Fischer ou dans la documentation fournie avec le produit.

Est-ce que le Fischer FHB II-P 10 x 60 est compatible avec tous les types de matériaux ?

Non, le Fischer FHB II-P 10 x 60 est spécialement conçu pour certains types de matériaux. Veuillez consulter la documentation pour connaître les matériaux compatibles.

Quelle est la durée de vie du Fischer FHB II-P 10 x 60 ?

La durée de vie dépend de l'environnement d'utilisation et de l'entretien. En général, il est conçu pour une utilisation à long terme sous des conditions appropriées.

MODE D'EMPLOI FHB II-P 10 x 60 Fischer

• Information sur le niveau d’émission de substances volatiles dans l’air intérieur, pré- sentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions). MOAL FHB II_72x108_114104.indd 1 05.09.13 11:372 Deutsch 4 English 6 Français 8 Nederlands 10 Dansk 12 Svenska 14 Norsk 16 Suomi 18 Italiano 20 Español 22 Português 24 Český 26 Slovensko 28 Polski 30 Eesti 32 Lietuviškai 34 Latviešu 36

Réalisation du perçage

1. Réaliser le perçage à l’aide d’une perceuse à percussion. Diamètre et profondeur de perçage

prescrits, voir tableau 3.

2. Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les

débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau

3. A partir de la taille de perçage M20, utiliser de l’air comprimé pour éjecter les débris de matériau.

Préparation de la cartouche d’injection Retirer le capuchon de fermeture et visser le mélangeur statique. Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l’utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d’injection et presser jusqu’à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet). Attention : jeter le mortier qui n’est pas gris car il ne prend pas ! C I Montage à fleur avec cartouche d’injection Barres d’ancrages FHB II - A S et FHB II - A L Réalisation et nettoyage des trous de perçage conformément au point

3. Injection de mortier. (Préparation de la cartouche conformément au point

). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).

4. Montage de la barre d’ancrage. Insérer immédiatement après la barre d’ancrage FHB II à la main,

jusqu’au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l’utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L’excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n’est pas le cas, retirer immédiatement la barre d’ancrage et réinjecter encore du mortier. Contrôle visuel !

Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tab. 3. C II Montage traversant avec cartouche d’injection Barres d’ancrages FHB II - A S et FHB II - A L Pour les barres d’ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point

3. Injection de mortier conformément aux indications du point

4. Montage de la barre d’ancrage. Insérer immédiatement après la barre d’ancrage FHB II à la main,

jusqu’au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l‘épaisseur de la pièce de montage. L’excédent de mortier doit sortir au niveau de la surface en béton. Si tel n’est pas le cas, retirer immédiatement la barre d’ancrage et réinjecter encore du mortier. Contrôle visuel ! Pour le montage au-dessus de la tête, l’utilisation de cales est recommandée selon les cas.

5. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1).

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tab. 3. ATTENTION :Dans les cas de montage dans du béton humide, doubler les temps de durcissement !Le trou de perçage doit être vidé de toute eau stagnante ! Tableau 1 Temps de durcissement du mortier à injecter Température de lacartouche(mortier min. + 5 ºC)Open time /preparation timein minutesTempératuredans le fondde l’ancrageTemps dedurcissementen minutes – 5 ºC – + 0 ºC 360> + 0 ºC – + 5 ºC 180 > + 5 ºC – + 20 ºC 15 > + 5 ºC – + 20 ºC 90 > + 20 ºC – + 30 ºC 6 > + 20 ºC – + 30 ºC 35> + 30 ºC – + 40 ºC 4 > + 30 ºC – + 40 ºC 20> + 40 ºC 2 > + 40 ºC 12 MOAL FHB II_72x108_114104.indd 8 05.09.13 11:37Cartouche FHB II - A L · FHB II - A S En cas d’utilisation de cartouches FHB II, nous vous recommandons d’utiliser l’appareil de pose RA-SDS (réf. 62420). D I Montage à fleur avec cartouche, barres d’ancrage FHB II - A S et FHB II - A L

1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.

2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.

Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.

4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).

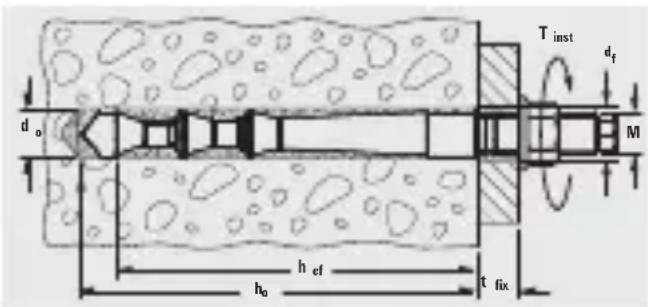

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tableau 3. D II Montage traversant avec cartouche, uniquement avec barres d’ancrage FHB II - A S

1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.

2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.

Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.

4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué (tableau 3).

Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche : Per- çage
