Produkttyp	Chemische Befestigung
Marke	Fischer
Modell	FHB II-P 10 x 60
Stangendurchmesser	M10
Stangenlänge	60 mm
Verankerungstiefe	60 mm
Bohrtiefe	75 mm
Bohrerdurchmesser	10 mm
Durchgangslochdurchmesser (Durchsteckmontage)	12 mm
Anzugsdrehmoment	15 Nm
Schlüsselweite	17 mm
Empfohlene Reinigungsbürste	BS 10
Mörtelkartusche	FHB II-P / FHB II-PF
Empfohlenes Setzwerkzeug	RA-SDS (Art.-Nr. 62420)
Mörtelverarbeitungstemperatur	-5 °C bis +40 °C
Aushärtezeit (bei +20 °C)	10 min (Kartusche), 90 min (Injektion)
Reinigung des Bohrlochs	Ausblasen (2x), Bürsten (2x), Ausblasen (2x)
Mörteltyp	Styrolfrei
Emission flüchtiger Stoffe	Klasse A+ (sehr geringe Emissionen)
Anzahl Seiten der Anleitung	46

Häufig gestellte Fragen - FHB II-P 10 x 60 Fischer

Wie reinige ich das Bohrloch vor der Injektion richtig?

Verwenden Sie eine geeignete Bürste (BS 10 für M10) und blasen Sie mindestens 2 Mal aus, bürsten Sie 2 Mal, und blasen Sie dann erneut 2 Mal aus. Für Durchmesser ≥ M20 verwenden Sie Druckluft.

Was tun, wenn der aus dem Mischer austretende Mörtel nicht grau ist?

Entsorgen Sie den nicht grauen Mörtel, da er nicht aushärten wird. Drücken Sie, bis eine gleichmäßig graue Farbe erreicht ist, bevor Sie mit der Injektion beginnen.

Wie ist die Vorgehensweise bei der bündigen Montage mit Kartusche?

Bohren Sie das Loch (keine Reinigung erforderlich), stecken Sie die Kartusche FHB II-P ein, und setzen Sie dann die Ankerstange mit einem Bohrhammer und der Montageschraube bis zur Tiefenmarkierung ein. Es muss überschüssiger Mörtel austreten.

Welche Aushärtezeiten gelten für eine FHB II-P Kartusche bei verschiedenen Temperaturen?

Bei -5 °C: 240 min, bei 0 °C: 45 min, bei +10 °C: 20 min, bei ≥+20 °C: 10 min. Bei nassem Beton verdoppeln Sie diese Zeiten.

Kann das System in nassem Beton verwendet werden?

Ja, aber die Aushärtezeiten müssen verdoppelt werden. Stellen Sie sicher, dass das Bohrloch kein stehendes Wasser enthält.

Wie führe ich eine Durchsteckmontage mit Kartusche durch?

Verwenden Sie ausschließlich die Stangen FHB II - A S. Bohren Sie das Loch, stecken Sie die Kartusche ein, setzen Sie die Stange mit dem Bohrhammer bis zur Markierung ein. Überschüssiger Mörtel muss austreten. Beachten Sie die Aushärtezeit.

Welcher Bohrhammer wird für die Montage mit Kartusche verwendet?

Verwenden Sie einen Bohrhammer, der für die Größe geeignet ist. Für M10 ist ein Standard-Bohrhammer geeignet. Es wird empfohlen, das Setzwerkzeug RA-SDS (Art.-Nr. 62420) zu verwenden.

Was tun, wenn die Tiefenmarkierung erreicht ist, aber kein überschüssiger Mörtel austritt?

Entfernen Sie sofort die Ankerstange, setzen Sie eine neue FHB II-P Kartusche ein und wiederholen Sie die Montage. Überschuss ist für eine korrekte Verankerung zwingend erforderlich.

Was ist der Unterschied zwischen dem Injektionssystem und dem Kartuschensystem?

Das Injektionssystem (FIS HB) erfordert einen Statikmischer und eine gründliche Reinigung des Bohrlochs. Das Kartuschensystem (FHB II-P) erfordert keine Bohrlochreinigung und wird mit einem Bohrhammer montiert.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie den Statikmischer niemals ohne Mischspirale. Tragen Sie Handschuhe und Schutzbrille. Beachten Sie die Mindesttemperaturen der Kartusche (+5 °C). Verwenden Sie keinen nicht grauen Mörtel.

BEDIENUNGSANLEITUNG FHB II-P 10 x 60 Fischer

1. Bohrung mit Hammerbohrer erstellen.

Vorgeschriebenen Bohrlochdurchmesser und Bohrtiefe gemäß Tabelle 3.

2. Bohrloch gründlich reinigen.

Vom Bohrlochgrund her mind. 2 x ausblasen, 2 x ausbürsten und nochmals 2 x ausblasen. Bürstengröße siehe Tabelle 3. Ab Größe M20 ist das Bohrloch mit Druckluft auszublasen.

B Vorbereitung Injektionskartusche

Verschlusskappe abnehmen und Statikmischer aufschrauben.

Achtung: Die Mischspirale im Statikmischer muss deutlich sichtbar sein; niemals ohne Statikmischer verwenden!

Kartusche in fischer Auspresspistole legen und Mörtel solange auspressen, bis gleichmäßig grau gefärbter Mörtel austritt (ca. 2 Pistolenhübe).

Achtung: nicht grau gefärbter Mörtel bindet nicht ab und ist zu verwerfen!

C1 Vorsteckmontage mit Injektionskartusche Ankerstangen FHB II - A S und FHB II - A L

Bohrlocherstellung und Bohrlochreinigung wie unter A beschrieben.

1. Mörtelinjektion. (Kartuschenvorbereitung wie unter B beschrieben). Injektionsmörtel FIS HB vom Bohrloch grund her hubweise verfüllen. Füllmenge ca. 2/3 der Bohrlochtiefe, siehe Tabelle 3 (Skalenteile). Bei Bohr tiefen >170 mm Verlängerung verwenden (z. B. FIS-Verlängerungsschlauch).
2. Ankerstangenmontage. Unmittelbar anschließend die FHB II-Ankerstange von Hand mit leichten Drehbewegungen bis zur Setztiefenmarkierung eindrücken (Setztiefenmarkierung muss mit der Betonoberfläche fluchten). Bei Überkopfmontage wird je nach Anwendungsfall ab der Größe M16 die Verwendung von Montagekeilen empfohlen. Mörtelüberschuss muss an der Betonoberfläche austreten! Falls nicht, ist die Ankerstange sofort zu ziehen und nochmals Mörtel zu injizieren. Sichtkontrolle!
3. Aushärtezeiten. Aushärtezeiten des Injektionsmörtels beachten (siehe Tabelle 1). Anschrauben des Montage teiles. Zur Montagekontrolle ist das in Tabelle 3 angegebene Drehmoment ist aufzubringen.

CII Durchsteckmontage mit Injektionskartusche Ankerstangen FHB II - A S und FHB II - A L

Bei FHB II - A L Ankerstangen muss die Bohrung im Anbauteil ebenfalls mit Injektionsmörtel verfüllt werden. Bohrlocherstellung und Bohrlochreinigung wie unter A beschrieben.

3. Mörtelinjektion wie unter CI Punkt 3 beschrieben.

1. Ankerstangenmontage. Unmittelbar anschließend die FHB II-Ankerstange von Hand mit leichten Drehbewegungen bis zur Setztiefenmarkierung eindrücken (Setztiefenmarkierung muss mit der Betonoberfläche fluchten). Dicke des Anbauteiles beachten. Mörtelüberschuss muss an der Betonoberfläche austreten. Falls nicht, ist die Ankerstange sofort zu ziehen und nochmals Mörtel zu injizieren. Sichtkontrolle! Bei Überkopfmontage wird je nach Anwendungsfall die Verwendung von Montagekeilen empfohlen.
2. Aushärtezeiten. Aushärtezeiten des Injektionsmörtels beachten (siehe Tabelle 1). Anschrauben des Montageteiles. Zur Montagekontrolle ist das in Tabelle 3 angegebene Drehmoment T_inst aufzubringen.

Tabelle 1 Aushärtezeiten Injektionsmörtel

Kartuschentemperatur(Mörtel mind. + 5 °C)	Offenzeit /Verarbeitungszeitin Minuten
>+ 5 °C - +20 °C	15
>+20 °C - +30 °C	6
>+30 °C - +40 °C	4
>+40 °C	2

Temperaturim Verankerungsgrund	Aushärtezeitin Minuten
- 5 °C - + 0 °C	360
>+ 0 °C - + 5 °C	180
>+ 5 °C - +20 °C	90
>+20 °C - +30 °C	35
>+30 °C - +40 °C	20
>+40 °C	12

ACHTUNG:

Im nassen Beton sind die Aus härtezeiten zu verdoppeln! Stehendes Wasser aus dem Bohrloch entfernen!

Bei Verarbeitung mit FHB II-Patronen ist das Setzgerät RA-SDS (Art.-Nr. 62420) zu verwenden.

DI Vorsteckmontage mit Patrone, Ankerstangen FHB II - A S und FHB II - A L

1. Bohrloch erstellen. Eine Bohrlochreinigung ist nicht erforderlich.
2. FHB II-Patrone einstecken. FHB II-Ankerstange und zugehörige FHB II-Patrone siehe Tabelle 3.
3. Ankerstangenmontage. Ankerstange mit geeigneter Hammerbohrmaschine (siehe Tabelle 3) unter Verwendung beiliegender Setzschraube drehend/schlagend einbringen. Hierzu ist unser Setzwerkzeug RA-SDS zu verwenden. Wenn die Setztiefenmarkierung mit der Betonoberfläche fluchtet: STOP! Beim Erreichen der Setztiefenmarkierung muss an der Betonoberfläche Mörtel austreten. Sichtkontrolle! – Falls nicht, ist die FHB II-Ankerstange sofort zu ziehen und nach Einstecken einer zweiten FHB II-Patrone erneut zu montieren.
4. Aushärtezeiten. Aushärtezeiten des Patronenmörtels beachten (Tabelle 2). Anschrauben des Montageteiles. Zur Montagekontrolle ist das in Tabelle 3 angegebene Drehmoment Tinst aufzubringen.

D II Durchsteckmontage mit Patrone, nur mit Ankerstange FHB II - A S

1. Bohrloch erstellen. Eine Bohrlochreinigung ist nicht erforderlich.
2. FHB II-Patrone einstecken. FHB II-Ankerstange und zugehörige FHB II-Patrone siehe Tabelle 3.
3. Ankerstangenmontage. Ankerstange mit geeigneter Hammerbohrmaschine (siehe Tabelle 3) unter Verwendung beiliegender Setzschraube drehend/schlagend einbringen. Hierzu ist unser Setzwerkzeug RA-SDS zu verwenden. Wenn die Setztiefenmarkierung mit der Betonoberfläche fluchtet: STOP! Beim Erreichen der Setztiefenmarkierung muss an der Betonoberfläche Mörtel austreten. Sichtkontrolle! – Falls nicht, ist die FHB II-Ankerstange sofort zu ziehen und nach Einstecken einer zweiten FHB II-Patrone erneut zu montieren.
4. Aushärtezeiten. Aushärtezeiten des Patronenmörtels beachten (siehe Tabelle 2). Anschrauben des Montage teiles. Zur Montagekontrolle Drehmoment T_inst aufbringen (Tabelle 3).

Tabelle 2 Aushärtezeiten Patrone

Temperatur°C	Aushärtezeit in Minuten
	FHB II-P FHB	II-PF*
-5	240	8
+0	45	6
+10	20	4
≥+20	10	2

* Max. Patronentemperatur +30 °C.

ACHTUNG:

Im nassen Beton und wassergefüllten Bohrloch sind die Aushärtezeiten zu verdoppeln!

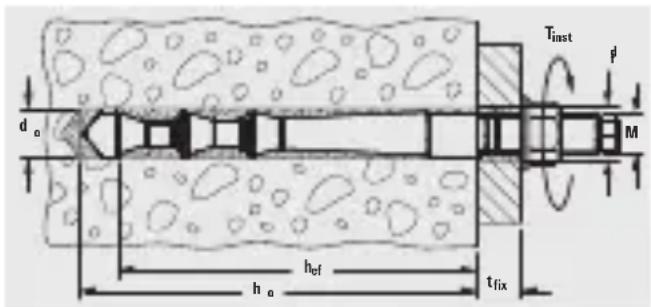

Tinst d M h h0 tfix

Tabelle 3 Montagekennwerte Injektions- und Patronensystem:

	Bohr-∅do	Bohr-tiefehb	Durch-gangs-loch∅df	Ver-anke-rungs-tiefehef	Dreh-momentTinst	Schlüssel-weiteSW	Bürste BS		Injek-tionSkalen-teileMörtel[-] [kg]	Empf. Bohr-hammer	Patrone zugehörigeMörtel-patroneFHB II-P/FHB II-PF
Abmessung [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]	10	75	9	60	15	13	10	78178	3	2–3	8x 60
FHB II - AL M 8x 60	12	110	12	95	20	17	12	78179	5	2–3	10x 95
FHB II - AL M10x 95	14	115	14	100	40	19	14	78180	6	2–3	12x100
FHB II - AL M12x100	14	135	14	120	40	19	14	78180	7	2–3	12x120
FHB II - AL M12x120	18	145	18	125	60	24	16/18	78181	9	2–3	16x125
FHB II - AL M16x125	18	165	18	145	60	24	16/18	78181	11	2–3	16x145
FHB II - AL M16x145	18	175	18	160	60	24	16/18	78181	13	4–5	16x160
FHB II - AL M16x160	25	235	22	210	100	30	25	97806	33	4–5	20x210
FHB II - AL M20x210	25	235	26	210	100	36	25	97806	33	4–5	24x210
FHB II - AL M24x210	10	75	12	60	15	17	10	78178	3	2–3	10x 60
FHB II - AS M10x 60	10	90	12	75	15	17	10	78178	4	2–3	10x 75
FHB II - AS M10x 75	12	90	14	75	30	19	12	78179	4	2–3	12x 75
FHB II - AS M12x 75	16	110	18	95	50	24	16/18	78181	8	4–5	16x 95
FHB II - AS M16x 95	25	190	22	170	100	30	25	97806	26	4–5	20x170
FHB II - AS M20x170	25	190	26	170	100	36	25	97806	26	4–5	24x170
