BAS 318 Precision DNB - Scie METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à ruban stationnaire
Marque	Metabo
Modèle	BAS 318 Precision DNB
Matériaux compatibles	Bois, plastiques, métaux non ferreux (pas de métaux durs ou trempés)
Hauteur de coupe maximale	Non spécifiée dans la notice
Inclinaison de la table	0° à 45° en continu
Vitesses de coupe	Deux vitesses sélectionnables par changement de courroie
Tension du ruban	Réglable avec molette et affichage gradué selon la largeur du ruban
Dispositifs de sécurité	Protection supérieure et inférieure du ruban, portes du carter avec coupe-circuit, poussoir
Aspiration des copeaux	Raccord pour aspirateur industriel (vitesse d'air ≥ 20 m/s au manchon)
Poids	Non spécifié dans la notice
Alimentation électrique	Monophasé ou triphasé selon version ; protection par disjoncteur différentiel 30 mA recommandée
Longueur de ruban compatible	Non spécifiée dans la notice
Largeur de ruban compatible	Non spécifiée dans la notice
Entretien courant	Changement du ruban, nettoyage du bac à copeaux, réglage des guides et de la tension
Accessoires disponibles	Lames de rechange, dispositif de coupe circulaire, dispositif de meulage à bande, supports à roulettes

FOIRE AUX QUESTIONS - BAS 318 Precision DNB METABO

Quel type de matériaux peut-on couper avec la Metabo BAS 318 Precision DNB ?

Cette scie à ruban permet de couper du bois, des plastiques et des métaux non ferreux. Les métaux durs ou trempés sont exclus.

Comment régler la tension du ruban de scie ?

Utilisez la molette de réglage (32) et vérifiez l’affichage de tension (33). La graduation indique la bonne tension en fonction de la largeur du ruban. Tournez dans le sens horaire pour augmenter la tension, antihoraire pour la diminuer.

Comment changer la vitesse de coupe ?

Débranchez la machine, ouvrez la porte inférieure du carter, relâchez la courroie d’entraînement avec la molette (40), placez la courroie sur les poulies avant (vitesse réduite, couple élevé) ou arrière (vitesse élevée), puis retendez la courroie.

Que faire si le ruban de scie dévie de la ligne de coupe ?

Vérifiez d’abord la tension et l’alignement du ruban. Si nécessaire, ajustez l’inclinaison du touret supérieur avec la molette (43) pour centrer le ruban sur les revêtements caoutchoutés.

Comment remplacer le ruban de scie ?

Portez des gants. Ouvrez les portes du carter, abaissez la protection inférieure, placez le guide-ruban supérieur en position basse, détendez le ruban via le levier (34), retirez la barre anti-poussière (41), puis remplacez le ruban en veillant au sens des dents (vers l’avant). Retendez et réglez les guides.

Quels sont les dispositifs de sécurité essentiels ?

La machine est équipée d’une protection supérieure et inférieure du ruban, de portes du carter avec coupe-circuit, et d’un poussoir (obligatoire si l’écart guide/ruban < 120 mm).

Comment assurer un bon entretien de la scie ?

Nettoyez régulièrement le bac à copeaux (7) et l’intérieur du carter. Vérifiez l’usure des revêtements plastiques des tourets et remplacez-les par paire. Contrôlez l’état des galets d’appui et des roulettes de confort.

Pourquoi le moteur ne démarre-t-il pas ?

Cela peut être dû à un déclenchement du relais de sous-tension (réenclenchez), une absence de tension (vérifiez câble, prise, fusible) ou une surchauffe moteur (laissez refroidir après avoir corrigé la cause : ruban émoussé ou bourrage).

Quel type de dispositif d’aspiration est recommandé ?

Utilisez un aspirateur industriel ou une installation d’aspiration des copeaux avec une vitesse d’air d’au moins 20 m/s au niveau du manchon (16). Pour une utilisation courte sans aspiration, portez un masque anti-poussière.

Où trouver les accessoires et pièces de rechange ?

Utilisez exclusivement des accessoires d’origine Metabo. Consultez le catalogue Metabo ou le site www.metabo.com pour les lames, dispositif de coupe circulaire, meulage à bande, etc.

MODE D'EMPLOI BAS 318 Precision DNB METABO

fr Instructions d'utilisation originales 17

it Manuale d'uso originale 31

Instructions d'utilisation originales

Table des Matières

1. Déclaration de conformité
2. À lire au préalable !
3. Utilisation conforme à l'usage
4. Consignes générales de sécurité
5. Vue d'ensemble
6. Déballage, installation, montage et transport
7. Composants de l'appareil
8. Mise en service
9. Contrôle et commande
10. Maintenance et entretien
11. Accessoires
12. Réparations
13. Protection de l'environnement
14. Problèmes et dérangements
15. Caractéristiques techniques

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité que ces scies à ruban, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Rapport de test *4), Organisme responsable des tests *5), Documents techniques pour *6) - voir page 4.

2. À lire au préalable !

Ces instructions d'utilisation ont été réalisées afin que vous puissiez travailler rapidement et en toute sécurité avec cet appareil. Vous trouverez ci-dessous quelques conseils sur la manière de les lire :

• Lisez l'intégralité des instructions d'utilisation avant la mise en service. Tenez compte notamment des consignes de sécurité.
• Ces instructions s'adressent à des personnes possédant des connaissances de base dans le maniement des appareils similaires à celui qui est décrit ici. Si vous n'avez aucune expérience de ce type d'appareil, commencez par demander l'aide d'une personne expérimentée.
• Conservez tous les documents fournis avec cet appareil afin de pouvoir les consulter en cas de besoin. Conservez le justificatif d'achat pour une éventuelle intervention de la garantie.
• Si vous prêtez ou vendez l'appareil, fournissez-en toute la documentation.
• Le fabricant ne pourra être tenu responsable de dommages découlant de la non-observation de ces instructions d'utilisation.

Les informations contenues dans ces instructions d'utilisation sont identifiées de la manière suivante :

Danger!

Mise en garde contre des dommages personnels ou environnementaux.

Danger dû à l'électricité !

Signale un risque de blessure corporelle par électrocution.

Risque d'accrochage !

Risque de blessures corporelles pouvant être occasionnées par accrochage de parties du corps ou de

vêtements.

Attention!

Risque de dommages matériels.

Remarque :

Informations complémentaires.

3. Utilisation conforme à l'usage

La scie à ruban peut être utilisée pour couper du bois, du plastique ou des métaux non ferreux (pas de métaux durs ni trempés).

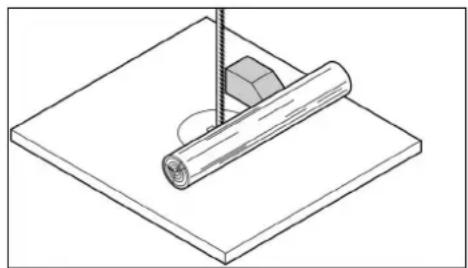

Les pièces rondes ne doivent être sciées qu'avec un dispositif de maintien approprié et transversalement par rapport à l'axe longitudinal, car elles pourraient être retournées par la lame de scie en rotation.

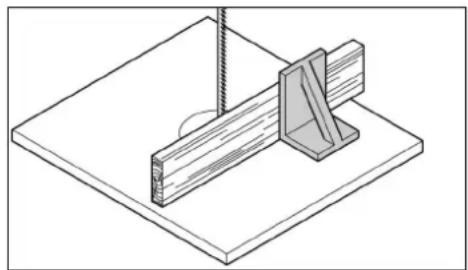

En cas de sciage sur chant de pièces plates, utiliser une équerre de butée appropriée afin d'assurer un guidage parfaitement sûr.

Toute autre utilisation est considérée comme contraire aux prescriptions. Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation contraire aux prescriptions.

En cas de changements apportés à l'appareil ou d'utilisation de pièces qui ne sont pas contrôlées et autorisées par le constructeur, des dommages imprévisibles peuvent survenir lors du fonctionnement.

4. Consignes générales de sécurité

Attention!

Lors de l'utilisation d'appareils électriques, les mesures de sécurité suivantes sont à respecter pour éviter tout risque d'électrocution, de blessures ou d'incendie.

• Respecter les consignes de sécurité suivantes pendant l'utilisation de cet appareil afin d'éliminer tout risque de blessure ou de dégât matériel.
• Respecter les consignes de sécurité spécifiques à chaque chapitre.
• Veuillez, le cas échéant, tenir compte des directives légales ou des prescriptions sur la prévention des accidents.

Risques généraux !

• Maintenir le poste de travail en ordre – le désordre sur le lieu de travail peut entraîner des accidents.
• Il convient de rester attentif et concentré lors du travail. Aborder le travail avec bon sens. Ne pas utiliser l'appareil quand on est inattentif.
• Prendre en considération les influences de l'environnement. Veiller à un éclairage correct.

- Éviter de prendre une posture inconfortable. Adopter une position stable de manière à ne pas perdre l'équilibre.

- Pour travailler les pièces longues, employer des porte-pièces adaptes.

- Ne pas utiliser l'appareil en présence de liquides ou de gaz inflammables.

- Cet appareil devra être mis en service et utilisé par une personne familiarisée avec l'utilisation de scies à ruban et consciente des dangers présentés par ces appareils.

- Les personnes mineures n'ont le droit de se servir de l'appareil que dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur.

- Les personnes non concernées par l'appareil, et tout particulièrement les enfants, doivent être tenus à distance de la zone de danger. Ne laisser aucune tierce personne toucher l'appareil ni le câble d'alimentation pendant l'utilisation de l'appareil.

- Ne pas surcharger l'appareil – ne l'utiliser que dans la plage de puissance indiquée dans les caractéristiques techniques.

- Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté permet de travailler de manière plus efficace et plus sûre.

Dangers dus à l'électricité !

- Ne pas exposer l'appareil à la pluie. Ne pas utiliser cet appareil en présence d'eau ou d'humidité relative de l'air trop élevée. Lors de l'utilisation de l'appareil, éviter tout contact corporel avec des pièces reliées à la terre (par exemple radiateurs, tuyaux, cuisinières, réfrigérateurs).

• Ne pas utiliser le câble d'alimentation à d'autres fins que celles pour lesquelles il a été conçu.
• Débrancher la fiche de la prise de courant avant toute opération de réglage, de changement d'outil, de maintenance ou de réparation ou en cas de non-utilisation.

Danger de blessures dues aux pièces

mobiles!

• Ne pas faire fonctionner l'appareil tant que les dispositifs de sécurité ne sont pas montés.
• Toujours se tenir suffisamment à l'écart du ruban de scie. Utiliser éventuellement des aides d'attaque adaptées. Se tenir à une distance suffisante des pièces en mouvement.
• Attendre que le ruban de scie s'arrête avant de retirer les morceaux de pièces, les restes de bois, etc. de la zone de travail.

- Ne scier que des pièces ayant des dimensions qui permettent de les stabiliser pendant la coupe.

- Ne pas freiner le ruban de scie en le poussant latéralement.

- Avant tout travail de maintenance, s'assurer que l'appareil est débranché.

- Avant sa mise en marche (par exemple après des travaux de maintenance), vérifier que l'appareil ne contient aucun outil de montage ni aucune pièce détachée.

- Débrancher l'appareil lorsqu'elle n'est pas utilisée.

- N'utilisez jamais l'appareil lorsque le cordon d'alimentation est endommagé. Risque d'électrocution. Faites immédiatement réparer un cordon d'alimentation endommagé par un électricien.

- Contrôlez régulièrement les câbles prolongateurs et remplacez-les en cas de détérioration.

- En plein air, utilisez uniquement des rallonges qui sont homologuées et identifiées pour l'extérieur.

Risque de coupure même si les

dispositifs de coupe sont immobiles !

• Utiliser des gants pour remplacer les dispositifs de coupe.
• Mettre les rubans de scie de côté de sorte qu'aucune personne ne risque de se blesser.

Attention au risque de contrecoup des

pièces à usiner (pièce saisie par le ruban et projetée contre l'opérateur) !

• Ne pas coincer les pièces à usiner.
• Les pièces minces ou à parois minces ne doivent être sciées qu'avec des scies à ruban équipées de dents fines. Toujours utiliser des rubans de scie bien aiguisés.
• En cas de doute, vérifier que les pièces à usiner ne contiennent pas de corps étrangers (par exemple des clous ou des vis).
• Ne scier que des pièces ayant des dimensions qui permettent de les stabiliser pendant la coupe.
• Ne jamais scier plusieurs pièces à la fois ou de petits lots de plusieurs pièces séparées. Il y a risque d'accident quand des pièces sont saisies de manière incontrôlée par le ruban de scie.

- Pour scier des pièces rondes, utiliser un dispositif de maintien adéquat de sorte que la pièce ne puisse pas se mettre en travers.

Risque d'accrochage !

• Veillez à ce qu'aucune partie du corps ou aucun vêtement ne puisse être happé en cours de travail (pas de cravates, pas de gants, pas de vêtements à manches larges ; les personnes qui ont des cheveux longs doivent
  impérativement porter un filet à cheveux).
• Ne sciez jamais des pièces comportant des cordes, des ficelles, des bandes, des câbles, des fils ou tout autre matériel du même type.

FRANÇAISfr

Danger dû à un équipement de tion personnel insuffisant !

• Porter une protection acoustique.
• Porter des lunettes de protection.
• Porter un masque anti-poussière.
• Porter des vêtements de travail adaptés.
• Porter des chaussures antidérapantes.

- Porter des gants de travail lors de la manipulation de rubans de scie et de pièces rugueuses.

Danger dû aux sciures de bois !

- Certaines sciures de bois (bois de chêne, de hêtre ou de frêne, par exemple) sont cancérigènes en cas d'inhalation. Ne travailler qu'avec un dispositif d'aspiration. Le dispositif d'aspiration doit posséder les valeurs indiquées dans les caractéristiques techniques.

- Pendant l'opération, veiller à ce que la sciure ne se répande pas dans la zone environnante :

- nettoyer les dépôts de poussière de bois dans la zone de travail (mais sans souffler dessus !)

- réparer les fuites éventuelles de l'installation d'aspiration ;

- veiller à une bonne aération.

Danger en cas de modifications tées à l'appareil ou d'utilisation de s qui n'ont été ni contrôlées ni uvées par le fabricant

• Monter l'appareil en respectant scrupuleusement les présentes instructions.
• Utiliser uniquement des pièces de rechange validées par le fabricant. C'est notamment valable pour :

- les rubans de scie (références : voir caractéristiques techniques) ;

- les dispositifs de sécurité (références : voir liste des pièces de rechange).

- N'effectuer aucune modification sur les pièces de l'appareil.

Attention!

L'utilisation d'autres outils électriques et accessoires peut entraîner un risque de blessure.

Danger dû à un défaut de l'appareil !

- Toujours entretenir l'appareil et les accessoires avec soin. Respecter les instructions de maintenance.

- Avant chaque mise en service, veiller à ce que l'appareil soit en bon état : avant de l'utiliser, vérifier soigneusement que les dispositifs de sécurité et de protection ou les pièces légèrement endommagées fonctionnent de manière irréprochable et conformément à leur finalité. S'assurer que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être correctement installées et répondre à toutes les conditions requises afin d'assurer un fonctionnement parfait de l'appareil.

- Les pièces ou les dispositifs de protection détériorés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé et reconnu. Faire remplacer les interrupteurs défectueux par un atelier de service après-vente. Ne pas utiliser cet appareil si l'interrupteur marche/arrêt est défectueux.

- Maintenir les poignées sèches et exemptes d'huile ou de graisse.

- Veillez à ce que les outils de coupe soient toujours affûtés et propres afin de travailler de manière plus efficace et plus sûre.

- N'utilisez pas de rubans de scie endommagés ou déformés.

Risque lié au bruit !

- Porter une protection acoustique.

Danger dû à des pièces ou des parties ces à usiner qui bloquent !

En cas de blocage :

1. arrêter l'appareil,

2. débrancher la fiche de la prise,

3. porter des gants,

4. éliminer le blocage avec un outil approprié.

4.1 Symboles sur l'appareil

Danger!

Le non-respect des avertissements suivants peut provoquer des blessures graves ou des dégâts matériels.

Lire les instructions d'utilisation.

Portez des lunettes de protection et une protection acoustique.

Avant tout réglage, réparation ou entretien, débranchez la fiche d'alimentation secteur.

Ne pas diriger le faisceau lumineux sur les yeux des personnes ou d'animaux.

Porter un casque antibruit !

Largeur du ruban

Dispositif de réglage de la hauteur

Manipulation du levier de détente rapide

Sélection de la tension de la courroie.

Réglage de l'inclinaison de la table de sciage.

Réglage de la course du ruban de scie.

Réglage de la vitesse de coupe.

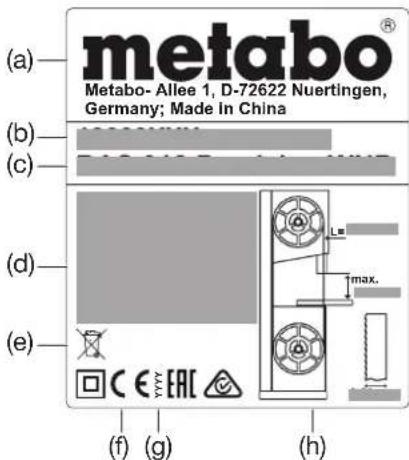

Plaque signalétique :

(a) Fabricant

(b) Numéro de série

(c) Désignation de l'appareil

(d) Caractéristiques du moteur (voir également « Caractéristiques techniques »)
(e) Symbole d'élimination des déchets – l'appareil usagé peut être remis au fabricant
(f) Symbole CE – Cet appareil répond aux directives européennes conformément à la déclaration de conformité
(g) Année de fabrication
(h) Dimensions admissibles des scies à ruban

4.2Dispositifs de sécurité

Protection supérieure du ruban de scie

La protection supérieure du ruban de scie (6) empêche tout contact involontaire avec le ruban de scie et évite la projection de copeaux.

Afin que la protection supérieure du ruban de scie protège efficacement contre les risques de contact, le guide-ruban supérieur doit toujours être à 3 mm au moins de la pièce à usiner.

Protection inférieure du ruban de scie

La protection inférieure du ruban de scie (8) empêche tout contact accidentel avec le ruban de scie sous la table de sciage.

La protection inférieure du ruban de scie doit être montée sur l'appareil en cours d'utilisation.

Portes du carter

Les portes du carter (4) empêchent de toucher les pièces en mouvement à l'intérieur de la scie.

Les portes du carter sont munies d'un dispositif de protection. Celui-ci éteint le moteur si une porte du carter est ouverte alors que la scie est allumée.

Les portes du carter doivent être fermées lorsque l'appareil fonctionne.

Poussoir

Le poussoir (10) sert de prolongement de la main et protège des contacts accidentels avec le ruban de scie.

Le poussoir doit être utilisé dès que l'écart entre le ruban de scie et le guide de délignage est inférieur à 120 mm.

Le poussoir doit être monté selon un angle de 20° à 30° par rapport à la surface de la table de scie.

Si le poussoir est endommagé, il doit être remplacé.

Lorsque vous ne vous servez pas du poussoir, vous pouvez ainsi l'accrocher à son support (12).

5. Vue d'ensemble

Voir pages 2 à 3.

1 Interrupteur de marche/arrêt de l'éclairage de la zone de coupe

2 Interrupteur ON

3 Interrupteur OFF

4 Portes du carter

5 Fermeture pivotante pour ouvrir la porte du carter

6 Protection du ruban au niveau du guide-ruban supérieur

7 Bac à copeaux

8 Protection inférieure du ruban de scie

9 Poignée de transport

10 Poussoir

11 Clé à six pans creux / rangement d'outils pour clé à six pans creux

12 Support pour le rangement du poussoir

13 Orifice dans la table de sciage

14 Table de sciage

15 Insert de table

16 Tubulure d'aspiration pour sciures

17 Bâti

18 Support pour le rangement de la butée transversale

19 Roulettes de transport

20 Pied du bâti, réglable en hauteur

21 Levier de serrage (réglage de l'inclinaison de la table de sciage)

22 Vis de serrage de la table de sciage
23 Molette de réglage (réglage de l'inclinaison de la table de sciage)
24 Vis de butée de la table de sciage
25 Rail de guidage de la butée
26 Guide de délignage
27 Écrou moleté pour la fixation du profilé
28 Profilé du guide de délignage
29 Levier de serrage du guide de délignage
30 Vis de butée
31 Rallonge latérale/longitudinale de la table
32 Molette de réglage de la tension du ruban de scie
33 Affichage de la tension du ruban de scie
34 Levier de détente rapide (pour détendre le ruban de scie)
35 Butée transversale
36 Levier de serrage de la butée transversale
37 Molette de réglage (réglage de la hauteur du guide-ruban supérieur)
38 Écrou de blocage (réglage de la hauteur du guide-ruban supérieur)
39 Guide-ruban supérieur
40 Molette de réglage de la tension de la courroie d'entraînement
41 Barre anti-poussière
42 Écrou de blocage (pour la molette de réglage de l'inclinaison du touret supérieur du ruban de scie)
43 Molette de réglage de l'inclinaison du touret supérieur du ruban de scie
44 Galets d'appui supérieurs
45 Vis pour les galets d'appui supérieurs
46 Roulettes de confort supérieures
47 Vis pour les roulettes de confort supérieures
48 Galets d'appui inférieurs
49 Vis pour les galets d'appui inférieurs
50 Roulettes de confort inférieures
51 Vis pour les roulettes de confort inférieures

6. Déballage, installation, montage et transport

6.1 Déballage

Déballer et transporter la scie avec une seconde personne.

Ne pas soulever ou transporter la scie en la tenant par la protection supérieure du ruban de scie (6).

6.2 Fixation de la scie

Pour assurer son assiette, la scie doit être fixée sur un support stable.

Fixation sur le bâti :

La hauteur de travail optimale et la stabilité sont assurées par lebâti (17), qui est déjà prêt à recevoir la scie.

Attention!

Placer le bâti dans le bon sens par rapport à la scie :

Lorsque l'utilisateur se trouve devant la scie, en position de travail, le pied réglable en hauteur (20) du bâti doit se trouver à droite, sur l'avant.

Vous trouverez les instructions de montage du bâti à l'avant-dernière page de la présente notice.

Fixation sur l'établi :

1. Forer 4 alésages dans le sol.

2. Insérer les vis par le haut à travers le socle et visser.

6.3 Montage de la table de sciage

1. Faire glisser la table de sciage (14) au-dessus du ruban de scie et la poser sur la glissière de la table.

2. Fixer la table de sciage sur la glissière de table en utilisant quatre vis (22) et rondelles par montant - ne pas bloquer tout de suite : il faut orienter préalablement la table de sciage (voir chapitre 6.4).

6.4 Ajustement de la table de sciage

La table de sciage doit être ajustée à deux niveaux :

– latéralement, afin que le ruban de scie passe exactement au centre de l'insert de table ;
- à angle droit avec le ruban de scie.

Ajustement latéral de la table de sciage

Danger!

Il y a danger de coupure même lorsque le ruban de scie est à l'arrêt. Pour desserrer et serrer les vis de fixation, utiliser un outil qui garantisse un écart suffisant entre votre main et le ruban de scie.

1. Positionner la table de sciage (14) de façon à ce que le ruban de scie se trouve au milieu de l'insert de table (15).

2. Serrer les quatre vis de fixation (22).

Ajustement perpendiculaire de la table de sciage

1. Placer le guide-ruban supérieur (39) sur la position la plus haute possible. (Pour plus de détails, voir chapitre 9.1).

2. Contrôler la tension du ruban de scie. (Pour plus de détails, voir chapitre 8.2).

3. Desserrer les deux leviers de serrage (21).

4. En tournant la molette de réglage (23), on positionne la table de sciage (14) à l'horizontale - continuer à tourner jusqu'en butée.

5. Resserrer les deux leviers de serrage (21).

6. Au moyen d'une équerre, vérifier que la table de sciage est bien à la perpendiculaire par rapport au ruban de sciage.

Si la table de sciage n'était pas à la perpendiculaire par rapport au ruban de sciage, ajuster la vis de butée (24) comme suit :

1. Desserrer les deux leviers de serrage (21).
2. Au moyen d'une clé Allen, tourner la vis de butée (24) dans le sens antihoraire à travers l'orifice (13) de la table de sciage.
3. À l'aide d'une équerre, positionner la table de sciage à angle droit avec le ruban de scie et resserrer les deux leviers de serrage (21) à fond.
4. Au moyen d'une clé Allen, tourner la vis de butée (24) dans le sens horaire à travers l'orifice (13) de la table de sciage jusqu'à ce que la vis de butée (24) entre en contact avec le carter de la scie.

6.5 Montage des poignées de transport

Fixer fermement les deux poignées de transport (9) et à l'aide des vis fournies.

6.6 Montage du rail de guidage de la butée

- Fixer le rail de guidage de la butée (25) sur la table de sciage à l'aide de quatre vis à oreilles et de rondelles d'appui.

6.7 Montage du guide de délignage

Le guide de déliignage (26) peut être monté indifféremment sur la gauche ou sur la droite du ruban de scie. En cas de changement de côté, il est nécessaire de monter le profilé (28) de l'autre côté.

Fixation du guide de délignage

1. Accrocher le guide de délignage au bord arrière de la table.
2. Placer le guide de délignage devant sur le rail de guidage de la butée (25).
3. Fixer le guide de délignage en abaissant le levier de serrage (29).

Monter le profilé de l'autre côté

1. Dévisser les écrous moletés (27).
2. Retirer le profilé (28) en même temps que les vis de fixation.
3. Insérer le profilé (28) de l'autre côté, en même temps que les vis de fixation.
4. Visser et serrer à fond les écrous moletés (27).

6.8 Montage de la rallonge latérale/longitudinale de la table

La rallonge latérale/longitudinale de la table (31) peut être montée indifféremment sur la droite ou sur l'arrière de la table de la scie (14).

1. Dévisser les vis de butée (30) au niveau des rails de guidage de la rallonge latérale/longitudinale de la table.

2. Insérer complètement les rails de guidage dans les logements situés sous la table de sciage.

3. Revisser fermement les vis de butée (30) dans les rails de guidage.

4. Placer la rallonge latérale/longitudinale de la table à la position souhaitée, et fixer celle-ci à l'aide des écrous moletés.

6.9 Transport

Placer le guide-ruban supérieur (39) sur la position la plus basse possible. (Pour plus de détails, voir chapitre 9.1).

Dévisser l'accessoire situé sur le dessus.

Ne pas soulever ou transporter la scie en la tenant par les dispositifs de sécurité.

Transporter la scie avec une seconde personne.

Faire basculer la scie à l'aide de ses poignées de transport (9) et la déplacer ensuite à l'aide des roulettes de transport (19).

7. Composants de l'appareil

Remarque :

Ce chapitre décrit brièvement les éléments de commande les plus importants de l'appareil.

L'utilisation correcte de l'appareil est décrite dans le chapitre « Contrôle et commande ». Avant de travailler pour la première fois avec l'appareil, veuillez lire le chapitre « Contrôle et commande ».

Interrupteur de marche/arrêt

- Marche = presser l'interrupteur vert (2).

- Arrêt = presser l'interrupteur rouge (3).

Protection contre le redémarrage : en cas de coupure de courant, un relais de sous-tension se déclenche. Cela évite que l'appareil ne redémarre lorsque le courant est rétabli. Pour réenclencher l'appareil, il faut à nouveau actionner l'interrupteur vert.

Fermeture pivotante porte du carter

Ouvrir avec la fermeture pivotante (5) et fermer la porte du carter.

Ouvrir la porte supérieure/inférieure du carter :

1. Tourner la fermeture pivotante (5) plusieurs fois dans le sens antihoraire. La porte du carter s'ouvre légèrement. La sécurité de la porte est activée et coupe le moteur.

»Danger dû à des rubans de scie et des s de ruban de scie à nu !

Si le moteur ne s'arrête pas après l'ouverture de la porte ou si la porte s'ouvre immédiatement, la sécurité de la porte ou le système de fermeture sont défectueux. Mettre la scie hors service et la faire réparer par la filiale du service après-vente de votre pays.

1. Continuer de faire tourner la fermeture pivotante (5) dans le sens antihoraire. La porte du carter s'ouvre en grand.

Fermer la porte supérieure/inférieure du carter :

- Pousser la porte du carter et faire tourner la fermeture pivotante (5) dans le sens horaire jusqu'à ce que la porte se ferme correctement.

Molette de réglage de la tension du ruban de scie

La molette de réglage (32) permet de corriger au besoin la tension du ruban de scie : (Pour plus de détails, voir chapitre 8.2).

Levier de détente rapide

Le levier de détente rapide (34) permet de détendre le ruban de scie, par ex. quand on change le ruban de scie.

Molette de réglage de l'inclinaison du touret supérieur du ruban de scie (réglage de la course du ruban de scie)

La molette (43) permet de modifier au besoin l'inclinaison du touret supérieur du ruban. Lorsque vous modifiez l'inclinaison du touret, le ruban est déplacé de façon à être centré sur les revêtements plastiques des tourets de ruban de scie. (Pour plus de détails, voir chapitre 10.2).

FRANÇAISfr

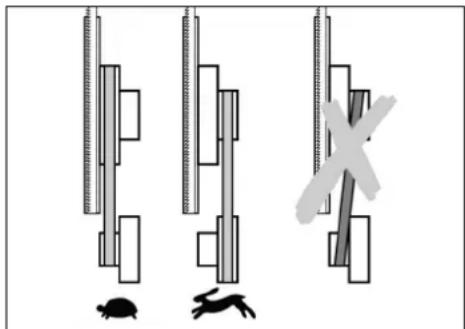

Ajustement du régime

Selon le réglage de la courroie d'entraînement, le ruban de scie peut tourner à deux vitesses (cf. « Caractéristiques techniques »). (Pour plus de détails, voir chapitre 9.2).

Molette de réglage de la tension de la courroie d'entraînement

La molette de réglage (40) permet de corriger au besoin la tension de la courroie d'entraînement. (Pour plus de détails, voir chapitre 9.2).

Réglage de l'inclinaison de la table de sciage

Une fois les deux leviers de serrage (21) débloqués, la table de sciage (14) peut être inclinée en continu jusqu'à 45° contre le ruban de scie à l'aide de la molette de réglage (23).

Guide de délignage

Le guide de déliignage (26) est bloqué sur l'avant et, de plus, il est bloqué sur l'arrière de la table de sciage à l'aide de l'abaisseur. Il peut être monté indifféremment sur la gauche ou sur la droite du ruban de scie. (Pour plus de détails, voir chapitre 6.7).

Butée transversale

Le guide transversal (35) est inséré par l'avant dans la rainure de la table de sciage.

La butée transversale peut être décalée de 60° dans les deux sens pour les sciages en angle.

Pour les sciages à 45° et 90°, utiliser les butées prévues à cet effet.

Pour régler l'angle : desserrer la poignée de blocage (36) en la tournant dans le sens antihoraire.

Risque de blessures !

Le levier de serrage (36) doit être serré à fond pour scier avec la butée transversale.

Le profilé adaptable peut être déplacé ou retiré en desserrant l'écrou moleté.

Lorsque vous ne vous servez pas de la butée transversale (35), vous pouvez la ranger à l'aide de son support (18).

8. Mise en service

Danger!

Ne mettez la scie en marche que si tous les préparatifs suivants ont été effectués :

• scie fixée ;
• table de sciage montée et ajustée ;
• tension de la courroie d'entraînement contrôlée ;
• dispositifs de sécurité vérifiés.

Ne raccordez la scie au secteur qu'une fois toutes ces étapes préliminaires achevées ! Sinon, il est possible que la scie se mette en marche de façon intempestive et provoque des blessures graves.

8.1 Raccordement de l'aspiration des copeaux

Danger!

L'inhalation de certains types de sciure (par exemple de chêne, de hêtre ou de frêne) peut provoquer un cancer : ne travailler dans des pièces fermées qu'avec une installation d'aspiration de copeaux (la vitesse de l'air au niveau du manchon d'aspiration de la scie doit être >= 20 m/s).

Attention!

L'utilisation sans aspiration de copeaux est uniquement possible :

- à l'extérieur ;

• en cas d'utilisation de courte durée (jusqu'à 30 minutes maximum) ;
• avec un masque anti-poussière.
• Si aucun dispositif d'aspiration des copeaux n'est utilisé, les sciures de bois s'amoncellent et doivent être régulièrement éliminées.

Raccorder le dispositif d'aspiration des sciures ou un aspirateur industriel au manchon d'aspiration (16) à l'aide d'un adaptateur compatible.

8.2 Tension du ruban de scie

Danger!

Une tension trop élevée peut rompre le ruban de scie. Si la tension est trop faible, le ruban peut glisser de la roue d'entraînement et entraîner l'arrêt de la scie.

1. Le levier de détente rapide (34) doit se trouver en position « ruban de scie détendu ».
2. Placer le guide-ruban supérieur (39) sur la position la plus haute possible. (Pour plus de détails, voir chapitre 9.1).
3. Contrôle de la tension du ruban : vérifier le réglage sur l'affichage de la tension du ruban (33). La graduation indique le bon réglage en fonction de la largeur du ruban de scie.
4. Le cas échéant, corriger la tension du ruban :

- Tourner la molette (32) dans le sens horaire pour augmenter la tension.

- Tourner la molette (32) dans le sens antihoraire pour diminuer la tension.

8.3 Raccordement au secteur

Danger ! Tension électrique

• N'utiliser l'appareil que dans un environnement sec.
• Ne brancher la scie que sur une source de courant répondant aux exigences suivantes (voir aussi « Caractéristiques techniques ») :
• la tension et la fréquence d'alimentation doivent coïncider avec les données indiquées sur la plaque signalétique ;
• protection par un interrupteur différentiel conçu pour un courant de défaut de 30 mA ;
• prises de courant installées, mises à la terre et contrôlées de manière réglementaire ;
• prises de courant à conducteur neutre en cas de courant triphasé.

Remarque :

contactez votre compagnie électrique ou la personne qui a monté votre installation électrique pour savoir si votre source d'alimentation électrique remplit les conditions requises.

• Poser le câble de réseau de telle sorte qu'il ne gène pas le travail et ne puisse pas être endommagé.
• Protéger le câble d'alimentation contre la chaleur, les liquides agressifs et les arêtes tranchantes.
• N'utiliser comme câbles de rallonge que des câbles à gaine en caoutchouc d'une section suffisante (3 x 1,5 mm ^2 , pour les modèles avec moteur à courant triphasé : 5 x 1,5 mm ^2 ).
• Ne tirez pas sur le cordon d'alimentation pour retirer la fiche de la prise.

Changement du sens de rotation

(uniquement pour les modèles avec moteur à courant triphasé) :

selon la répartition des phases, il est possible que le ruban de scie tourne dans le mauvais sens. Cela peut entraîner l'éjection de la pièce lorsque vous essayez de la scier. Il faut donc vérifier le sens de rotation avant toute nouvelle installation.

Si l'ordre de phase est incorrect, s'adresser à un électricien pour modifier le branchement !

1. Une fois que tous les dispositifs de sécurité ont été montés sur la scie, relier la scie au secteur.

2. Allumer brièvement la scie, puis l'éteindre aussitôt.

3. Observer le sens de rotation du ruban de scie : le ruban de scie doit se déplacer du haut vers le bas dans la zone de coupe.

4. Si le ruban de scie tourne dans le mauvais sens, débrancher le cordon d'alimentation de la prise qui se trouve sur la scie.
5. S'adresser à un électricien pour modifier la prise !

9. Contrôle et commande

Danger!

Afin d'éviter dans la mesure du possible les risques de blessure, veuillez respecter les consignes de sécurité suivantes pour tout travail :

- Utiliser un équipement de protection personnelle :

• un masque anti-poussière ;
• une protection acoustique ;

• des lunettes de protection.

• Ne scier qu'une seule pièce à la fois.

• Pendant le sciage, presser toujours la pièce à usiner contre la table.
• Ne pas bloquer la pièce à scier.
• Ne pas freiner le ruban de scie en exerçant une pression latérale.
• Utiliser pour le travail, selon les besoins :

- un poussoir - quand l'écart profil de butée/ruban de scie est <=120 mm ;

- une surface d'appui - pour les pièces de travail longues, si celles-ci risquent de tomber de la table après avoir été tronçonnées ;

- un dispositif d'aspiration des copeaux ;

- lors du sciage de pièces rondes, utiliser un dispositif de maintien adéquat, de sorte que la pièce ne puisse pas se tourner en travers ;

• lors du sciage sur chant de pièces plates, utiliser une équerre de butée adaptée qui empêche la pièce de se rabattre.


- Avant de commencer à travailler, vérifiez l'état :

• du ruban de scie ;
• des protections inférieures et supérieures du ruban de scie.

- Remplacer aussitôt les pièces endommagées.

• Veiller à adopter une position de travail correcte pendant l'utilisation de l'appareil (les dents de la scie doivent être orientées vers l'utilisateur).
• Ne jamais scier plusieurs pièces à la fois ou de petits lots de plusieurs pièces séparées. Il y a risque d'accident si des pièces sont saisies de manière incontrôlée par la lame de scie.

Risque d'accrochage !

• Ne pas porter de vêtements amples, de bijoux ou de gants qui risqueraient de s'enrouler sur les parties de l'appareil en rotation.
• Si vous avez les cheveux longs, il est obligatoire de porter un filet à cheveux.
• Ne jamais couper de pièces comportant des cordes, des ficelles, des bandes, des câbles ou des fils.

9.1 Réglage de la hauteur du guide-ruban supérieur

La hauteur du guide-ruban supérieur (39) doit être ajustée :

• avant chaque sciage, afin d'être adaptée à la hauteur de la pièce à usiner (le guide-ruban supérieur (39) doit se trouver à environ 3 mm au-dessus de la pièce à usiner pendant le sciage);
• après modifications sur le ruban de scie ou la table de sciage (par exemple après avoir remplacé ou retendu le ruban de scie, ou après avoir ajusté la table de sciage).

Danger!

Avant de régler le guide-ruban supérieur ou l'inclinaison de la table de sciage :

• Mettre l'appareil hors tension.

• Attendre que le ruban de scie se soit immobilisé.

• Desserrer l'écrou de blocage (38).

• Tourner la molette de réglage (37) de manière à ce que le guide-ruban (39) se retrouve à env. 3 mm au-dessus de la pièce à usiner
• Resserrer à fond l'écrou de blocage (38).

9.2 Sélectionner la vitesse du ruban.

1. Retirer la fiche secteur.
2. Ouvrir la porte inférieure du carter.
3. Relâcher la courroie d'entraînement en tournant la molette de réglage (40) dans le sens horaire.
4. Placer la courroie d'entraînement sur la poulie correspondante sur la roue d'entraînement (touret inférieur du ruban de scie) et sur la poulie correspondante du moteur – tenir compte des autocollants sur la face intérieure de la porte inférieure du carter.

Attention!

La courroie d'entraînement doit être enroulée soit sur les deux poulies avant, soit sur les deux poulies arrière. Ne pas placer la courroie d'entraînement obliquement, car cela l'endommagerait !

• Courroie d'entraînement sur les poulies avant = vitesse réduite, couple élevé pour les bois durs, les plastiques et les métaux non ferreux (en utilisant un ruban de scie approprié).
• Courroie d'entraînement sur les poulies arrière = vitesse élevée, couple réduit (pour tous les types de bois).
• Retendre la courroie d'entraînement en tournant la molette de réglage (40) dans le sens horaire (la courroie d'entraînement doit pouvoir s'infléchir de 10 mm environ au centre, entre les tourets).
• Fermer la porte inférieure du carter.

9.3 Le sciage

1. Sélectionner la vitesse du ruban. (Pour plus de détails, voir chapitre 9.2).
2. Régler éventuellement l'inclinaison de la table de sciage.

Attention au risque de contrecoup des à usiner (pièce saisie par la scie à

ruban et projetée contre l'opérateur) ! Ne pas coincer les pièces à usiner.

1. Si besoin, utiliser le guide de délignage (26) ou le guide latéral (35).

Risque de basculement de la pièce à !

Lors du sciage avec un guide de délignage et une table inclinée, le guide de délignage doit être fixé du côté de la table de sciage qui penche vers le bas.

1. Fixer le guide-ruban supérieur à 3 mm au-dessus de la pièce à usiner. (Pour plus de détails, voir chapitre 9.1).

Remarque :

avant de scier la pièce de travail, faire toujours un test de découpe et corriger éventuellement les réglages.

1. Poser la pièce sur la table de sciage.
2. Mettre la scie en marche.
3. Scier la pièce en une fois.
4. Éteindre l'appareil s'il ne doit pas être immédiatement réutilisé.

10. Maintenance et entretien

Danger!

Avant tout travail de maintenance ou de nettoyage :

1. Mettre l'appareil hors tension.
2. Attendre que la scie se soit immobilisée.

3. Retirer la fiche secteur.

4. Après chaque opération d'entretien ou de nettoyage, remettre en fonction tous les dispositifs de sécurité et les contrôler.

5. Ne remplacer les pièces endommagées, en particulier les dispositifs de sécurité, que par des pièces d'origine, car les pièces non contrôlées ni approuvées par le fabricant peuvent provoquer des dommages imprévisibles.
6. Les travaux de maintenance et de réparation décrits dans ce chapitre doivent être exécutés uniquement par du personnel compétent.

10.1 Changement du ruban de scie

Danger!

Il y a danger de coupure même lorsque le ruban de scie est à l'arrêt. Lorsque vous changez le ruban de scie, portez des gants.

N'utiliser que des lames adaptées (voir « Caractéristiques techniques »).

1. Démontage du guide de délignage (26)
2. Desserrer les quatre vis à oreilles du rail de guidage de la butée (25) et retirer le rail de guidage de la butée.
3. Ouvrir les deux portes du carter.
4. Rabattre vers l'avant la protection inférieure du ruban de scie (8).
5. Placer le guide-ruban supérieur (39) sur la position la plus basse possible.
6. Desserrer le levier de détente (34) jusqu'à ce que le ruban de scie soit lâche.
7. Tirer la barre anti-poussière (41) vers le haut, et enlever celle-ci.
8. Retirer le ruban de scie et le passer à travers

– la fente de la table de sciage (14),

- la protection du ruban au niveau du guide-ruban supérieur (39),

– la gaine latérale du ruban de scie et
- les guide-ruban

1. Insérer un nouveau ruban de scie. Faire très attention à la position : les dents doivent être tournées vers l'avant de la scie (côté porte).

2. Poser le ruban au centre des revêtements caoutchoutés.

3. Resserrer le levier de détente rapide (34) jusqu'à ce que le ruban ne glisse plus.

4. Insérer de nouveau la barre anti-poussière (41).
5. Rabattre vers l'arrière (fermer) la protection inférieure du ruban de scie (8).

Danger!

Ne refermer les portes du carter que lorsque la protection inférieure du ruban de scie est rabattue vers l'arrière.

1. Refermer les deux portes du carter.

15.Puis :

– Tendre le ruban de scie (voir chapitre 8.2) ;
– Orienter le ruban de scie (voir chapitre 10.2) ;
- Régler les guide-ruban (voir chapitres 10.3 et 10.4) ;
- faire tourner la scie à l'essai au moins une minute ;
- éteindre l'appareil, retirer la fiche de la prise de courant et contrôler à nouveau le réglage.

10.2 Orienter le ruban de scie (régler la course du ruban de scie)

Lorsque le ruban de scie n'est pas entraîné de façon centrée sur les revêtements en caoutchouc, l'inclinaison du touret supérieur du ruban doit être modifiée :

1. Desserrer l'écrou de blocage (42).

2. Tourner la molette de serrage (43)

3. Si le ruban de scie doit être davantage positionné sur l'arrière de la scie : tourner la molette de réglage (43) dans le sens horaire.

4. Si le ruban de scie doit être davantage positionné sur l'avant de la scie : tourner la molette de réglage (43) dans le sens antihoraire.

5. Resserrer à fond l'écrou de blocage (42).

10.3 Ajustage du guide-ruban supérieur

Le guide-ruban supérieur est composé :

• d'un galet d'appui (qui soutient le ruban par l'arrière),
  – de deux roulettes de confort (qui guident le ruban de scie latéralement).

Ces roulettes doivent être réajustées à chaque changement de ruban et à chaque nouveau réglage du ruban de scie :

Remarque :

contrôler périodiquement l'usure des galets et, le cas échéant, changer tous les galets en même temps.

Réglage du galet d'appui

1. Desserrer la vis (45) du galet d'appui.
2. Aligner le galet d'appui (44) (écart galet d'appui/ruban à scie = 0,5 mm – quand le ruban à scie est déplacé à la main, il ne doit pas toucher le galet d'appui).
3. Resserrer à fond la vis du galet d'appui (45).

Réglage des roulettes de confort

1. Desserrer la vis (47) de la roulette de confort.
2. Pousser la roulette de confort (46) jusqu'à temps qu'elle soit positionnée contre le ruban de scie.
3. Resserrer à fond la vis de la roulette de confort (47).
4. Procéder de la même façon pour l'autre côté du ruban de scie.

10.4 Ajustage du guide-ruban inférieur

Le guide-ruban inférieur est composé :

- d'un galet d'appui (qui soutient le ruban par l'arrière),

FRANÇAISfr

- de deux roulettes de confort (qui guident le ruban de scie latéralement).

Ces pièces doivent être réglées après chaque changement de ruban et chaque alignement du ruban de scie.

Remarque :

contrôler périodiquement l'usure des galets d'appui et des roulettes de confort ; toujours changer les deux roulettes de confort en même temps.

Préparation

1. Ouvrir la porte inférieure du carter et la protection inférieure du ruban de scie (8).

Réglage du galet d'appui

1. Desserrer la vis (49) du galet d'appui.
2. Aligner le galet d'appui (48) (écart galet d'appui/ruban à scie = 0,5 mm – quand le ruban à scie est déplacé à la main, il ne doit pas toucher le galet d'appui).
3. Resserrer à fond la vis du galet d'appui (49).

Réglage des roulettes de confort

1. Desserrer la vis (51) de la roulette de confort.

2. Pousser la roulette de confort (50) jusqu'à temps qu'elle soit positionnée contre le ruban de scie.

3. Resserrer à fond la vis de la roulette de confort (51).

4. Procéder de la même façon pour l'autre côté du ruban de scie.

5. Fermer la protection inférieure du ruban de scie (8).

6. Fermer la porte inférieure du carter.

10.5 Changement des revêtements plastiques

Vérifier régulièrement l'usure des revêtements plastiques des tourets de ruban de scie. Toujours remplacer les revêtements plastiques deux par deux :

1. Retirer le ruban de scie (voir chapitre 10.1).
2. Glisser un petit tournevis sous les revêtements plastiques et les dégager.
3. Mettre en place les nouveaux revêtements plastiques et remonter le ruban de scie.

10.6 Changement de l'insert de table

L'insert de table (15) doit être remplacé lorsque la fente de la scie est abîmée.

1. Dévisser les vis au niveau de l'insert de table.
2. Retirer l'insert de table.
3. Installer le nouvel insert de table.
4. Resserrer les vis au niveau de l'insert de table.

10.7 Nettoyage de la scie

1. Ouvrir la porte inférieure du carter.
2. Retirer le bac à copeaux (7) et le vider.
3. Enlever les copeaux et la poussière à l'aide d'un aspirateur ou d'un gros pinceau :
4. à l'intérieur de la partie inférieure du carter ;
5. dans les guidages du ruban de scie ;
6. sur les éléments de commande.
7. Remettre en place le bac à copeaux (7).

10.8 Rangement de la scie

Danger!

Entreposer l'appareil de telle sorte :

- qu'il ne puisse pas être mis en marche sans autorisation et

- que personne ne puisse se blesser avec l'appareil immobile.

Attention!

Ne pas entreposer l'appareil en plein air ni dans un endroit humide sans protection.

11. Accessoires

Utiliser uniquement des accessoires originaux Metabo.

Utiliser exclusivement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation.

A Lame de scie à ruban pour bois, plastique - coupe courbe 0909029252

B Lame de scie à ruban pour bois, plastique - coupe universelle 0909029244

C Lame de scie à ruban pour bois, plastique - coupe droite 0909029260

D Lame de scie à ruban pour métaux non ferreux, mousse 0909029279

E Dispositif de coupe circulaire (hauteur max. de coupe 105 mm) 631327000

F Dispositif de meulage à bande 631333000

G Bande de meulage textile K80 (compatible avec le dispositif de meulage à bande 631333000) 0909030528

H Bande de meulage textile K120 (compatible avec le dispositif de meulage à bande 631333000) 0909030536

I Aspirateur multi-usages Metabo et dispositif d'aspiration (voir catalogue).

J Supports à roulettes RS 420 0910053353

Gamme d'accessoires complète, voir www.metabo.com ou catalogue.

12. Réparations

Danger!

Faire réparer l'outil électrique par du personnel qualifié et uniquement avec des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.

Si le câble de raccordement au réseau de cet appareil est endommagé, il doit être remplacé par un câble de raccordement au réseau Metabo.

Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

13. Protection de l'environnement

Suivez les règlementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Uniquement pour les pays de l'UE : ne jetez pas les appareils électriques dans les ordures ménagères ! Conformément à la

directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et soumis à un recyclage respectueux de l'environnement.

14. Problèmes et dérangements

Vous trouverez ci-dessous une description de problèmes et de solutions que vous pouvez régler vous-même. Si les mesures de dépannage décrites ici ne vous aident pas, consultez le chapitre 12. « Réparation ».

Danger!

De nombreux accidents ont lieu à cause de problèmes et de pannes. Par conséquent il faut tenir compte des points suivants :

• avant toute intervention, débrancher la prise secteur.
• Après chaque intervention, remettre en service tous les dispositifs de sécurité et les contrôler.

Le moteur ne marche pas

Le relais de sous-tension s'est déclenché à la suite d'une chute de tension transitoire.

- L'enclencher de nouveau.

Pas de tension d'alimentation :

- Contrôler le câble, la fiche, la prise et le fusible.

Surchauffe du moteur, due par exemple à un ruban de scie émoussé ou à un bouchon de copeaux dans le carter :

- Remédier à la cause de la surchauffe, laisser refroidir quelques minutes, puis remettre en marche.

Le moteur et le ruban de scie tournent dans le mauvais sens

L'ordre des phases est inversé (uniquement dans le cas de scies à alimentation 400 V) :

- Faire vérifier le raccordement par un électricien.

Le ruban de scie quitte la ligne de coupe ou se décentre

Le ruban de scie n'est pas centré sur les roues d'entraînement :

- Modifier l'inclinaison du touret supérieur du ruban de scie (voir « Maintenance et entretien »).

Le ruban de scie se rompt

Tension du ruban de scie inadaptée :

- Corriger la tension du ruban de scie (voir « Mise en service »).

Sollicitation trop importante :

- Diminuer la pression exercée contre le ruban de scie.

Ruban de scie inadapté :

- Remplacer le ruban de scie (voir « Maintenance et entretien ») : Pièce à usiner mince = ruban de scie étroit, Pièce à usiner épaisse = ruban de scie large.

Ruban de scie déformé

Sollicitation trop importante :

- Éviter d'exercer une pression latérale sur le ruban de scie.

Fortes vibrations de la scie

Fixation insuffisante :

- Fixer solidement la scie sur un sol approprié (voir « Mise en service »).

Table de sciage lâche :

- Positionner la table de sciage et la fixer.

Fixation du moteur lâche :

- Contrôler les vis de fixation et les resserrer en cas de besoin.

Manchon d'aspiration bouché

Aucun système d'aspiration raccordé ou conduite d'aspiration trop petite.

- Raccorder le système d'aspiration ou augmenter la puissance d'aspiration (vitesse de l'air >= 20 m/sec au niveau du manchon d'aspiration des copeaux).

Le ruban de scie est immobile pendant que le moteur tourne

Tension de la courroie trop faible :

– Augmenter la tension de la courroie au moyen de la molette de réglage (40).

15. Caractéristiques techniques

Commentaires sur les indications de la page xy.

Sous réserve de modifications résultant de progrès techniques.

U = tension secteur

I =courant nominal

F = protection par fusible min.

P_1 =puissance absorbée

P_2 =puissance débitée

n0 =vitesse à vide

v_0 =vitesse de coupe

S_L =longueur du ruban de scie

S_B =largeur du ruban de scie

S_D = épaisseur max. du ruban de scie

H =hauteur max. de coupe

W = plage de pivotement de la table de

sciage

A_1 =dimensions de la machine (LxlxH)

A_2 =dimensions de la table de sciage (Lxl)

A_h =hauteur de travail avec le bâti

m =poids

D_1 =diamètre du raccord de la tubulure

d'aspiration

\~ Courant alternatif

Machine de classe de protection II

Les caractéristiques techniques indiquées font l'objet de tolérances (selon les normes en vigueur correspondantes).

Valeurs d'émission

Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut varier plus ou moins. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.

Valeur totale de vibration (somme vectorielle de trois directions) calculée selon EN 61029 :

a_h =valeur d'émission des vibrations

Niveaux sonores types A évalués :

L_pA =niveau de pression acoustique

L_WA =niveau de puissance acoustique

K_pA, K_WA = incertitude

Porter des protège-oreilles !

Manuale d'uso originale

Indice
