KÄYTTÖOHJE BAS 318 Precision DNB METABO

fi Alkuperäiskäyttöohje 58

Alkuperäiskäyttöohje

Sisällysluettelo

1. Vaatimustenmukaisuusvakuutus
2. Lue ensin!
3. Tarkoituksenmukainen käyttö
4. Yleiset turvallisuusohjeet
5. Yleiskatsaus
6. Pakkauksesta purkaminen, pystytys, asennus ja kuljetus
7. Laite yksityiskohtaisesti
8. Käyttöönotto
9. Käyttö
10. Huolto ja hoito
11. Lisätarvikkeet
12. Korjaus
13. Ympäristönsuojelu
14. Ongelmat ja häiriöt
15. Tekniset tiedot

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä vannesahat, merkitty typpitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Testiraportti *4), myöntävä tarkastuslaitos *5), Tekniset asiakirjat kohdassa *6) – katso sivu 4.

2. Lue ensin!

Tämä käyttöohje on valmistettu siten, että voit työskennellä laitteesi kanssa nopeasti ja turvallisesti. Tässä pieni opastus, miten sinun tulisi lukea tätä käyttöohjetta:

– Lue tämä ohjekirja kokonaan ennen laitteen käyttöönottoa. Huomioi erityisesti turvallisuusohjeet.
– Tämä ohjekirja on suunnattu teknisten perustietojen omaaville henkilöille, laitteiden käsittelyssä kuten tässä kuvattu. Mikäli sinulla ei ole minkäänlaista kokemusta tällaisista laitteista, pitäisi sinun ensin pyytää kokemuksen omaavan henkilön apua.
- Säilytä kaikki tämän laitteen mukana toimitetut asiakirjat, jotta voit tarvittaessa hakea tietoa. Säilytä ostokuitti mahdollista takuutapausta varten.
- Mikäli lainaat laitetta tai myyt sen, luovuta aina myös kaikki laitteen mukana toimitetut asiakirjat mukaan.
- Valmistaja ei ota mitään vastuuta vaurioista, jotka aiheutuivat siitä, ettei tätä käyttöohjetta huomioitu.

Tässä käyttöohjeessa olevat tiedot ovat merkitty seuraavasti:

Vaara!

Varoitus henkilövahingoista tai ympäristövahingoista.

Sähköiskuvaara!

Varoitus sähköisyydestä johtuvista henkilövahingoista.

Vaara!

Varoitus ruumiinosien tai vaatetuk- sen sisäänvedosta johtuvista henki- lövahingoista.

Huomio!

Varoitus esinevahingoista.

Ohje:

Täydentävät informaatiot.

3. Tarkoituksenmukainen käyttö

Vannesaha soveltuu puun, muovien, ei- rautametallien (ei kovametallit tai karkaistut metallit) sahaukseen.

Pyöreitä työkappaleita saa sahata ainoastaan soveltuvaa pidätinlaitetta käyttäen, poikittain pituusakselin suuntaan, koska ne voivat alkaa pyöriä liikkuvan sahanterän mukana.

Sahattaessa matalia työkappaleita pystyasennossa täytyy turvalliseen ohjaukseen käyttää soveltuvaa vastetta.

Kaikenlainen muu käyttö on määräysten vastaista. Valmistaja ei vastaa mistään vaurioista, jotka aiheutuvat määräysten vastaisesta käytöstä. Tälle laitteelle tehdyt muutokset tai sellaisten osien käyttö, jotka eivät ole valmistajan tarkastamia ja toimittamia, voivat aiheuttaa käytössä arvaamattomia vahinkoja.

4. Yleiset turvallisuusohjeet

Huomio!

Noudata sähköiskujen, loukkaantumisvaaran ja palovaaran välttämiseksi seuraavia perusvarotoimenpiteitä sähkötyökaluja käyttäessä.

• Huomioi tätä laitetta käytettäessä seuraavat turvallisuusohjeet, jotta henkilö- ja esinevahinkojen vaarat vältettäisiin.
• Huomioi kappaleissa olevat erityiset turvallisuusohjeet.
• Huomioi tarvittaessa lakisääteiset ohjesäännöt tai vannesahojen käytölle määrätyt tapaturmantorjuntamääräykset.

Yleiset vaarat!

• Pidä työalue järjestyksessä – työalueen epäjärjestyksestä voi seurata onnettomuuksia.
• Ole tarkkaavainen. Ajattele mitä teet. Työskentele järkevästi. Älä käytä laitetta, kun keskittymiskykysi on heikko.
• Ota ympäristötekijät huomioon. Huolehdi kunnollisesta valaistuksesta.
• Vältä epänormaaleja asentoja. Seiso tukevasti ja säilytä aina tasapainoinen asento.

- Käytä pitkiä työkappaleita sahattaessa soveltuvia työkappaleen tukia.

- Älä käytä tätä laitetta palavien nesteiden tai kaasujen läheisyydessä.

- Laitetta saavat käyttää vain henkilöt, jotka ovat perehtyneet vannesahoihin ja tuntevat käytön vaarat.

- Alle 18-vuotiaat henkilöt saavat käyttää tätä laitetta ammattikoulutuksen yhteydessä, ainoastaan kouluttajan valvonnan alaisuudessa.

- Pidä ulkopuoliset, varsinkin lapset, poissa koneen vaara-alueilta. Älä anna muiden koskea laitteeseen tai verkkokaapeliin käytön aikana.

- Älä ylikuormita tätä laitetta – käytä tätä laitetta ainoastaan sillä tehoalueella, mikä on annettu teknisissä tiedoissa.

- Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin.

Sähkövirrasta aiheutuva vaara!

• Älä jätä tätä laitetta sateeseen. Älä käytä tätä laitetta kosteassa tai märässä ympäristössä.
  Työskenneltäessä tämän laitteen kanssa, vältä kehon kosketuksia maadoitettujen osien (esim. lämpöpatterit, putket, hellat, jääkaapit) kanssa.
• Älä käytä verkkokaapelia sellaisiin tarkoituksiin, mihin sitä ei ole tarkoitettu.
• Vedä pistoke irti pistorasiasta ennen säätö-, muutos-, huolto- tai kunnostustöiden suorittamista tai kun et käytä laitetta.

Loukkaantumisvaara pyörivillä osilla!

• Älä ota tätä laitetta käyttöön, ilman asennettuna olevaa suojalaitteistoa.
• Pidä aina riittävää etäisyyttä vannesahanterään. Käytä tarvittaessa soveltuvaa

syöttöapuvälinettä. Pidä käytön aikana riittävää etäisyyttä pyöriviin rakenneosiin.

• Odota kunnes vannesahanterä on pysähtynyt, ennen kuin poistat pieniä työkappaleita, puunjäänteitä yms. työalueelta.
• Sahaa ainoastaan mitoiltaan sen kokoisia työkappaleita, joita voidaan turvallisesti pitää kiinni sahauksen aikana.
• Älä jarruta ulostulevaa vannesahanterää sivuttaisella paineella.
• Varmistu ennen huoltotöiden aloittamista, että laite on irrotettu verkkovirrasta.
• Varmistu, että päällekytkettäessä (esimerkiksi huoltotöiden jälkeen) laitteessa ei ole enää asennustyökaluja tai löysiä osia.
• Kun laitetta ei käytetä, vedä verkkopistoke irti.
• Älä koskaan käytä laitetta, jos sen liitäntäkaapeli on vahingoittunut. Se aiheuttaa sähköiskun vaaran. Korjauta vahingoittunut verkkokaapeli heti sähköasentajalla.
• Tarkista jatkojohdot säännöllisin väliajoin ja vaihda ne, jos ne ovat vaurioituneita.
• Käytä ulkona vain sellaista jatkojohtoa, joka on hyväksytty ja merkitty ulkokäyttöön sopivaksi.

Loukkaantumisvaara myös

pysähtyneenä olevaan leikkuutyökaluun!

• Käytä suojakäsineitä leikkuutyökalun vaihdon aikana.
• Säilytä vannesahanteriä siten, ettei kukaan voi loukkaantua niiden johdosta.

Työkappaleen takaiskun vaara

(työkappale tarttuu vannesahanterään ja sinkoutuu koneen käyttäjää kohti)!

• Älä kanttaa työkappaletta.

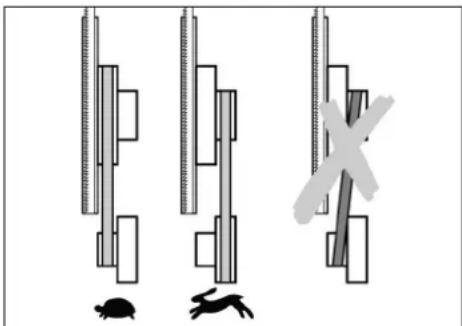

• Sahaa ohuita tai ohutseinäisiä työkappaleita ainoastaan hienohampaisilla vannesahanterillä. Käytä ainoastaan teräviä vannesahanteriä.
• Tarkasta epävarmoissa tilanteissa, ettei työkappaleessa ole vieraita esineitä (esimerkiksi nauloja tai ruuveja).
• Sahaa ainoastaan mitoiltaan sen kokoisia työkappaleita, joita voidaan turvallisesti pitää kiinni sahauksen aikana.
• Älä koskaan sahaa useita eri kappaleita yhtäaikaisesti – älä myöskään nippuja, jotka koostuvat useista irtokappaleista. On olemassa onnettomuusvaara, kun vannesahanterä ottaa kontrolloimattomasti kiinni yksittäisiin kappaleisiin.

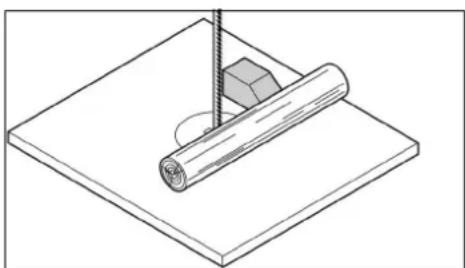

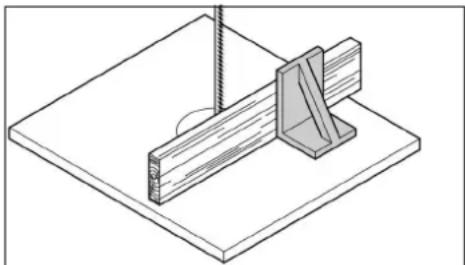

• Käytä pyöreitä työkappaleita sahattaessa soveltuvaa pitolaitetta, siten etteivät ne voi alkaa pyörimään.

Vaara!

• Huomioi käytön aikana, etteivät laitteen pyörivät rakenneosat voi koskettaa mihinkään ruumiinosaan tai vaatetukseen ja vetää sitä sisään (ei solmioita, ei käsineitä, ei vaatteita leveillä hihoilla; pitkähiuksisten henkilöiden on ehdottomasti käytettävä hiusverkkoa).

- Älä missään tapauksessa sahaa työstettäviä kappaleita, joissa on vaijereita, naruja, hihnoja, johtoja tai teräslankoja tai jotka sisältävät tällaisia materiaaleja.

Riittämättömästä henkilökohtaisesta

varustuksesta aiheutuvat vaarat!

• Käytä kuulosuojaimia.
• Käytä suojalaseja.
• Käytä pölysuojamaskia.
• Käytä soveltuvaa työvaatetusta.
  • Käytä liukumattomia kenkiä.
• Käytä käsineitä, kun käsittelet vannesahanteriä tai karkeita työkappaleita.

Puupölystä johtuvat vaarat!

- Tietyt puupölytyypit (esim. tammi, pyökki ja saarni) voivat sisään hengitettäessä aiheuttaa

syöpää. Työskentele ainoastaan imulaitteiston kanssa. Imulaitteiston täytyy olla teknisissä tiedoissa mainittujen arvojen mukainen.

• Pidä huolta, että työskentelyn aikana ympäristöön pääsee mahdollisimman vähän puupölyä:
  – Poista puupölykerääntymät työalueelta (älä puhalla niitä pois!).
• Korjaa imulaitteiston vuotokohdat.
  – Huolehdi kunnollisesta tuuletuksesta.

Turvallisuus vaarantuu, jos laitteeseen än teknisiä muutoksia tai siinä ään osia, joita valmistaja ei ole stanut ja hyväksynyt.

• Asenna tämä laite noudattaen tarkasti tätä käyttöohjetta.
• Käytä ainoastaan valmistajan hyväksymiä osia. Tämä koskee erityisesti:

– Vannesahanteriä (katso tilausnumerot teknisistä tiedoista)

- Turvalaitteistoja (katso tilausnumerot varaosalistasta).

- Älä tee osiin mitään muutoksia.

Huomio!

Muiden valmistajien terien ja lisätarvikkeiden käyttäminen voi aiheuttaa loukkaantumisvaaran.

Laitteen vioista aiheutuvat vaarat!

• Hoida laitetta ja tarvikkeita huolellisesti. Noudata huoltomääräyksiä.
• Tarkasta laite mahdollisten vaurioiden varalta ennen jokaista käyttöä: Ennen laitteen käyttämistä täytyy turvalaitteiden, suojalaitteiden tai vähäisesti vaurioituneiden osien moitteeton ja tarkoituksenmukainen toiminta tarkastaa. Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla asennettuna oikein ja niiden tulee täyttää kaikki niille asetetut vaatimukset, jotta laitteen moitteeton käyttö varmistettaisiin.

- Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmukaisesti, valtuutetun ammattikorjaamon toimesta. Anna asiakaspalvelukorjaamon vaihtaa vaurioituneet virtakytkimet. Älä käytä laitetta, mikäli virtakytkintä ei voida kytkeä päälle tai pois päältä.

- Pidä käsikahvat kuivina ja vapaana öljystä ja rasvasta.

- Pidä leikkuutyökalut terävinä ja puhtaina, jotta voit työskennellä niillä paremmin ja turvallisemmin.

- Älä käytä vaurioituneita tai vääntyneitä vannesahanteriä.

Melun aiheuttama vaara!

- Käytä kuulosuojaimia.

Tukkeuttavista työkappaleista tai osista aiheutuva vaara!

Jos tukkeuma pääsee syntymään:

1. kytke laite pois päältä
2. irrota verkkopistoke virtalähteestä
3. käytä käsineitä
4. poista tukkeuma sopivilla työkaluilla.

4.1 Symbolit laitteella

Vaara!

Seuraavien varoitusten laiminlyönti voi johtaa vakaviin vammoihin tai esinevaurioihin.

Lue käyttöohje.

Käytä suojalaseja ja kuulonsuojainta.

Vedä verkkopistoke aina irti ennen kuin alat tekemään säätö-, huolto- tai korjaustöitä.

Älä kohdista valonsädettä ihmisten tai eläimien silmiin.

Käytä kuulonsuojaimia.

Terän leveys

Korkeudensäädin

Kiristyksen pikavapautusvivun käyttö

Käyttöhihnan jännitteen säätäminen.

Sahauspöydän kaltevuuden säätäminen.

Sahanterän suunnan säätäminen.

Sahausnopeuden säätäminen.

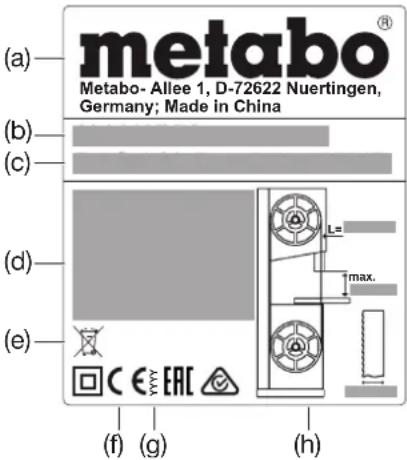

Tiedot tyyppikilvellä:

(a) metabo® Metabo- Allee 1, D-72622 Nuertingen, Germany; Made in China (b) (c) (d) (e) (f) (g) (h)

(a) Valmistaja

(b) Sarjanumero

(c) Laitteen nimi

(d) Moottoritiedot (Katso myös "Tekniset tiedot")

(e) Hävittämissymboli – Laite voidaan hävittää valmistajan kautta

(f) CE-merkki – Tämä laite täyttää EU-direktiivit vaatimuksenmukaisuusvakuutuksen mukaisesti

(g) Valmistusvuosi

(h) Sallittujen vannesahanterien mitat

4.2Turvalaitteet

Vannesahanterän ylempi suojus

Sahanterän ylempi suojus (6) suojaa tahattomalta sahanterään koskettamiselta ja lentäviltä sahanpuruilta.

Jotta sahanterän ylempi suojus tarjoaisi riittävän suojan sahanterään koskettamista vastaan, täytyy vannesahanterän ylemmän ohjauksen olla aina 3 mm:n etäisyydellä työkappaleesta.

Vannesahanterän alempi suojus

Vannesahanterän alempi suojus (8) suojaa tahattomalta vannesahanterään koskettamiselta sahapöydän alla.

Vannesahanterän alemman suojuksen täytyy käytön aikana olla asennettuna.

Kotelon ovet

Kotelon ovet (4) suojaavat koskettamiselta sahan sisällä oleviin käyttökoneiston osiin.

Kotelon ovet ovat on varustettu ovivarmistuksella. Tämä kytkee moottorin pois päältä, kun yksi kotelon ovista avataan sahan ollessa kytkettynä päälle.

Kotelon ovien täytyy olla käytön aikana suljettuina.

Työntökeppi

Työntökeppi (10) toimii käden pidennyksenä ja suojaa vannesahanterään koskettamiselta.

Työntökeppiä on käytettävä aina, kun etäisyys vannesahanterän ja rinnakkaisvasteen välillä on pienempi kuin 120 mm.

Työntökeppiä täytyy ohjata 20° ... 30°:een kulmassa sahapöydän pintaan nähden.

400 mm

Kun työntökeppi on vaurioitunut, täytyy se vaihtaa. Kun työntökeppiä ei käytetä, ripusta se pidikkeeseen (12).

5. Yleiskatsaus

Katso sivut 2–3.

1 Sahausalueen valon päälle-/poiskytkin

2 Päällekytkin

3 Poiskytkin

4 Kotelon ovet

5 Kääntösalpa kotelon oven avaamiseen

6 Ylempi sahanterän suojus (sahanterän ylemmässä ohjauksessa)

7 Lastusäiliö

8 Vannesahanterän alempi suojus

9 Kantokahvat

10 Työntökep

11 Kuusiokoloavain/työkalunpidike kuusiokoloavaimelle

12 Pidike työntökepin säilyttämiseen

13 Rako sahapöydässä

14 Sahapöytä

15 Sahausalusta

16 Sahanpurun imuistukka

17 Alusta

18 Pidike poikittaisvasteen säilyttämiseen

19 Kuljetusrullat

20 Korkeussäädettävä alustan jalka

21 Kiinnitysvipu (sahapöydän katevuussäätö)

22 Sahapöydän kiinnitysruuvit

23 Säätöpyörä (sahapöydän katevuussäätö)

24 Rajoitinruuvi sahapöydässä

25 Vasteenohjausprofiili

26 Rinnakkaisvaste

27 Pyälletyt mutterit profiilikiskon kiinnitykseen

28 Rinnakkaisvasteen profiilikisko

29 Rinnakkaisvasteen kiinnitysvipu

30 Vasteruuvit

31 Pöydän levennys/pidennys

32 Vannesahanterän kireyden säätöpyörä

33 Vannesahanterän kiristysnäyttö

34 Pikavapautusvipu (vannesahanterän löystämiseen)

35 Poikittaisvaste

36 Poikittaisvasteen kiinnityskahva

37 Säätöpyörä (korkeussäätö sahanterän ylemmässä ohjauksessa)

38 Kiristysruuvi (korkeussäätö sahanterän ylemmässä ohjauksessa)

39 Sahanterän ylempi ohjaus

40 Käyttöhihnan kireyden säätöpyörä

41 Pölynsuojalista

42 Kiristysruuvi (sahanterän ylemmän ohjausrullan kaltevuuden säätöpyörä)

43 Sahanterän ylemmän ohjausrullan kaltevuuden säätöpyörä

44 Ylemmät tukirullat

45 Ylempien tukirullien ruuvit

46 Ylempi tukirulla

47 Ylemmän tukirullan ruuvi

SUOMIfi

48 Alemmat tukirullat
49 Alempien tukirullien ruuvit
50 Alempi tukirulla
51 Alemman tukirullan ruuvi

6. Pakkauksesta purkaminen, pystytys, asennus ja kuljetus

6.1 Pakkauksesta purkaminen

Ota sahan pakkauksesta purkamiseen ja kuljettamiseen avuksi toinen henkilö.

Älä nosta tai kuljeta sahaa sahanterän ylemmästä suojuksesta (6).

6.2 Sahan kiinnittäminen

Tukevuuden turvaamiseksi täytyy saha kiinnittää tukevalle pohjalle.

Jalustaan kiinnittäminen:

Optimaalisen työskentelykorkeuden ja tukevuuden tarjoaa jalusta (17), jonka kiinnityspaikat ovat jo valmiina sahassa.

Huomio!

Kiinnitä jalusta sahaan oikein päin:

Jos käyttäjä on – työasennossa – sahan edessä, korkeussäädettävän jalustan jalan (20) on oltava oikealla edessä.

Jalustan asennusohje löytyy tämän käyttöohjeen toiseksi viimeiseltä sivulta.

Työpenkkiin kiinnittäminen:

1. Poraa asetuspaikkaan 4 reikää.

2. Aseta ruuvit ylhäältäpäin sahan alustan läpi ja ruuvaa ne kiinni.

6.3 Sahapöydän asennus

1. Ohjaa sahapöytä (14) vannesahanterän yli ja aseta se sahapöydän ohjauksen päälle.

2. Kiinnitä sahapöytä neljän ruuvin (22) ja aluslevyn avulla sahapöydän ohjaukselle – älä kirstä vielä, vaan kohdista sahapöytä ensin (katso luku 6.4).

6.4 Sahapöydän kohdistus

Sahapöytä täytyy kohdistaa kahdessa tasossa

– sivuttain, siten että vannesahanterän kulkee tarkalleen sahausalustan keskellä

- suorassa kulmassa sahaterään nähden.

Sahapöydän sivuttainen kohdistaminen

Vaara!

Myös liikkumaton sahanterä on vaarallinen. Käytä kiinnitysruuvien löysäämiseen ja kiristämiseen työkalua, jolla voit pitää riittävää etäisyyttä vannesahanterään.

1. Kohdista sahapöytä (14) siten, että vannesahanterä on tarkalleen sahausalustan (15) keskellä.

2. Kiristä kaikki neljä kiinnitysruuvia (22).

Sahapöydän kohdistaminen suoraan kulmaan

1. Aseta sahanterän ylempi ohjaus (39) täysin ylös. (Yksityiskohdat katso luku 9.1).
2. Tarkasta sahanterän kireys. (Yksityiskohdat katso luku 8.2).
3. Avaa molemmat kiinnitysvivut (21).
4. Säädä säätöpyörää (23) kääntämällä sahapöytä (14) vaakasuoraan ja käännä vasteeseen asti.
5. Kiristä jälleen molemmat kiinnitysvivut (21).
6. Tarkasta suorakulman avulla, että sahapöytä on suorassakulmassa sahanterän kanssa.
   Jos sahapyötä ei ole suorassakulmassa sahanterän kanssa, säädä rajoitinruuvi (24) seuraavasti:
7. Avaa molemmat kiinnitysvivut (21).
8. Käännä kuusiokoloavaimella rajoitinruuvi (24) vastapäiväivään sahapöydän reiän (13) läpi.
9. Kohdista sahapöytä suorakulman avulla suoraan kulmaan sahanterään nähden ja kirstä jälleen molemmat kiinnitysvivut (21).
10. Käännä kuusiokoloavaimella rajoitinruuvi (24) vastapäiväivään sahapöydän reiän (13) läpi, kunnes rajoitinruuvi (24) koskettaa juuri sahan koteloon.

6.5 Kantokahvojen asennus

Ruuvaa molemmat kantokahvat (9) mukana toimitetuilla ruuveilla tiukkaan kiinni.

6.6 Vasteen ohjausprofiilin asennus

- Kiinnitä vasteen ohjausprofiili (25) neljällä siipiruuvilla ja aluslevyllä sahapöytään.

6.7 Rinnakkaisvasteen asennus

Rinnakkaisvaste (26) voidaan asentaa sekä sahanterän vasemmalle että oikealle puolelle. Mikäli rinnakkaisvaste halutaan asettaa toiselta puolelta toiselle, niin profiilikisko (28) täytyy kiinnittää toiselle puolelle.

Rinnakkaisvasteen kiinnitys

1. Kiinnitä rinnakkaisvaste pöydän takareunaan.
2. Aseta rinnakkaisvaste edessä vasteen ohjausprofiiliin (25).
3. Kiinnitä rinnakkasivaste painamalla kiinnitysvipu (29) alas.

Profiilikiskon kiinnitys toiselle puolelle

1. Ruuvaa pyälletyt ruuvit (27) irti.
2. Vedä profiilikisko (28) irti yhdessä kiinnitysruuvien kanssa.
3. Kiinnitä profiilikisko (28) yhdessä kiinnitysruuvien kanssa kiinni toiselta puolelta.
4. Ruuvaa pyälletyt ruuvit (27) paikoilleen ja kiristä.

6.8 Pöydän levennyksen/pidennyksen asennus

Pöydän levennys/pidennys (31) voidaan asentaa sahapöydän (14) oikealle ja takapuolelle.

1. Ruuvaa vasteruuvit (30) irti pöydän levennys-/pidennyskappaleen ohjauskiskoista.
2. Työnnä ohjauskiskot kokonaan sahapöydän alla oleviin kiinnittimiin.
3. Ruuvaa vasteruuvit (30) jälleen tiukkaan kiinni ohjauskiskoihin.
4. Työnnä pöydän levennys/pidennys haluttuun asentoon ja kiinnitä pyälletyillä ruuveilla.

6.9 Kuljetus

Aseta sahanterän ylempi ohjaus (39) täysin alas. (Yksityiskohdat katso luku 9.1).

Irrota ylimenevät lisätarvikkeet.

Älä nosta tai kuljeta sahaa turvalaitteista kiinni pitäen.

Ota sahan kuljettamiseen avuksi toinen henkilö.

Nosta saha kuljetuskahvoista (9) ja siirrä se sen jälkeen pois kuljetusrullien (19) päällä.

7. Laite yksityiskohtaisesti

Ohje:

Tässä kappaleessa esitellään lyhyesti laitteen tärkeimmät käyttöelementit.

Laitteen oikea käsittely on kuvattu kappaleessa "Käyttö". Lue kappale "Käyttö", ennen kuin työskentelet laitteen kanssa ensimmäistä kertaa.

Käyttökytkin

• Käynnistys = paina vihreää kytkintä (2).
• Pysäytys = paina punaista kytkintä (3).

Uudelleenkäynnistyssuoja: Jännitteen hävitessä alijänniterele laukeaa. Tämä estää konetta käynnistymästä itsestään, kun jännite taas palautuu. Koneen käynnistämiseksi uudelleen on vihreää käynnistyskytkintä painettava uudelleen.

Kotelon oven kääntösalpa

Kotelon ovi avataan ja suljetaan kääntösalvan (5) avulla.

Kotelon ylemmän/alemman oven avaaminen:

1. Kierrä kääntösalpaa (5) useita kierroksia vastapäivään. Kotelon ovi aukeaa rakoselleen. Ovivarmistin aktivoituu ja kytkee moottorin pois päältä.

Suojattomista sahanteristä ja saharullista aiheutuu vaara!

Jos moottori ei kytkeydy pois päältä, kun ovi avataan, tai ovi avautuu heti, ovivarmistin tai lukitusjärjestelmä on viallinen. Poista saha

käytöstä ja anna maasi huoltopisteen korjata se.

1. Käännä kääntösalpaa (5) lisää vastapäivään. Kotelon ovi aukeaa kokonaan.

Kotelon ylemmän/alemman oven sulkeminen:

- Paina kotelon ovi kiinni ja käännä kääntösalpaa (5) myötäpäivään, kunnes kotelon ovi sulkeutuu siististi.

Vannesahanterän kireyden säätöpyörä

Säätöpyörän (32) avulla voidaan sahanterän kireys tarvittaessa korjata. (Yksityiskohdat katso luku 8.2).

Kiristyksen pikavapautusvipu

Sahanterän kiristys voidaan vapauttaa kiristyksen pikavapautusvivulla (34), esim. sahanterän vaihdossa.

Sahanterän ylemmän ohjausrullan kaltevuuden säätöpyörä (sahanterän suunnan säätäminen)

Säätöpyörällä (43) voidaan sahanterän ylemmän ohjausrullan kaltevuutta muuttaa tarvittaessa. Kaltevuuden säädöllä sahanterä kohdistetaan siten, että se kulkee sahanterän ohjausrullalla olevan muovivanteen keskellä. (Yksityiskohdat katso luku 10.2).

Kierrosluvun säätö

Käyttöhihnaa siirtämällä voidaan vannesahaa käyttää kahdella nopeustasolla (katso "Tekniset tiedot"). (Yksityiskohdat katso luku 9.2).

Käyttöhihnan kireyden säätöpyörä

Käyttöhihnan kireys voidaan tarvittaessa korjata säätöpyörän (40) avulla. (Yksityiskohdat katso luku 9.2).

Sahapöydän kaltevuussäätö

Molempien kiinnitysvipujen (21) löysäämisen jälkeen sahapöytää (14) voidaan kallistaa säätöpyörää (23) kääntämällä portaattomasti sahanterää vastaan 45°:een kulmaan asti.

Rinnakkaisvaste

Rinnakkaisvaste (26) kiinnitetään etupuolelle ja kiinnitetään lisäksi painimella sahapöydän takapuolelle. Rinnakkaisvaste voidaan asentaa sekä sahanterän vasemmalle että oikealle puolelle. (Yksityiskohdat katso luku 6.7).

Poikittaisvaste

Poikittaisvaste (35) työnnetään edestä sahauspöydän uraan.

Kulmasahauksia varten voidaan poikittaisvastetta säätää molemmille puolille 60°.

Kulmien 45° ja 90° kulmasahaukseen on olemassa vastaavat vasteet.

Kulman säätämiseksi: Löysää kiristyskahva (36) kääntämällä sitä vastapäivään.

Loukkaantumisvaara!

Kiristyskahvan (36) täytyy olla kiristettynä sahattaessa poikittaisvasteen kanssa.

Asetusprofiilia voidaan siirtää tai se voidaan poistaa irrottamalla pyälletty mutteri.

Säilytä poikkivaste (35) pidikkeessä (18), jos sitä ei tarvita.

8. Käyttöönotto

Vaara!

Ota saha käyttöön vasta sitten kun seuraavat esivalmistelut on suoritettu:

• saha kiinnitetty
• sahapöytä asennettu ja kohdistettu
• käyttöhihnan kireys tarkastettu
• turvalaitteet tarkastettu.

Yhdistä saha verkkovirtaan vasta sitten kun kaikki tässä esitetyt esivalmistelut on suorittetu! Muuten on olemassa vaara, että saha käynnistyy tahattomasti ja siitä voi aiheutua vakavia loukkaantumisia.

8.1 Sahanpurun imulaitteiston liittäminen

Vaara!

Tietyt puupölytyypit (esim. pyökki, tammi ja saarni) voivat sisään hengitettäessä aiheuttaa syöpää: Työskentele tämän vuoksi suljetuissa tiloissa ainoastaan lastunimulaitteiston kanssa (ilman nopeus sahan imuputkella >= 20 m/s).

Huomio!

Käyttö ilman sahanpurun imulaitteistoa on mahdollista ainoastaan:

• ulkona
• lyhytaikaisessa käytössä (enintään 30 minuutin käyttöaika)
• pölysuojamaskia käyttäen.
• mikäli sahanpurun imulaitteistoa ei käytetä, koneelle kertyy sahanpurua, joka on poistettava säännöllisin väliajoin.

Liitä sahanpurun imulaitteisto tai teollisuusimuri soveltuvalla adapterilla imuliitännälle (16).

8.2 Vannesahanterän kiristäminen

Vaara!

Liian korkea kiristys voi johtaa vannesahanterän katkeamiseen. Mikäli vannesahanterä on liian löysällä voi käyttöpyörä luisua ja tällöin sahanterä pysähtyy.

1. Pikavapautusvivun (34) on oltava asennossa "kiristetty sahanterä".
2. Aseta sahanterän ylempi ohjaus (39) täysin ylös. (Yksityiskohdat katso luku 9.1).

3. Sahanterän kireyden tarkastus: Tarkasta säätö sahanterän kireyden (33) näytöltä. Asteikko näyttää oikean säädön sahanterän leveydestä riippuen.

4. Korjaa kireys tarvittaessa:

– Kiristys suoritetaan kääntämällä säätöpyörää (32) myötäpäivään.
– Löysääminen suoritetaan kääntämällä säätöpyörää (32) vastapäivään.

8.3 Verkkoliitäntä

Vaara! Sähköjännite

• Ota saha käyttöön ainoastaan kuivassa ympäristössä.
• Liitä saha ainoastaan sellaiseen virtalähteeseen, joka täyttää seuraavat vaatimukset (katso myös "tekniset tiedot"):
• verkkojännitteen ja -taajuuden täytyy vastata laitteen tyyppikilvessä olevia arvoja
• suojana vikavirtakatkaisin, jossa vikavirta = 30 mA
• pistorasiat asennettu, maadoitettu ja tarkastettu määräysten mukaisesti
• pistorasiat kolmivaihe-vaihtovirralla nollajohtimien kanssa.

Ohje:

Käänny sähkön toimittajasi tai sähköasentajasi puoleen, mikäli sinulla on kysyttävää siitä, täyttääkö kotiliitäntäsi nämä vaatimukset.

• Aseta johto siten, että se ei häiritse työskentelyä eikä voi vahingoittua.
• Suojele verkkojohtoa kuumuudelta, vahingollisilta nesteiltä ja teräviltä kulmiltä.
• Käytä jatkojohtona ainoastaan kumijohtoa, jonka poikkiinta-ala on riittävä (3 x 1,5 mm ^2 , vaihtovirtamoottori-rakenteen yhteydessä: 5 x 1,5 mm ^2 ).
• Älä irrota pistoketta seinästä vetämällä johdosta.

Pyörimissuunnan vaihtaminen (vain sa vaihtovirtamoottorin kanssa):

Vaihekytkennän mukaan voi olla mahdollista, että vannesahanterä pyörii väärään suuntaan. Tämä voi johtaa siihen, että yritettäessä sahata työkappale sinkoutuu pois. Tämän vuoksi pyörimissuunta on tarkastettava jokaisen asennuksen jälkeen.
Pyörimissuunnan ollessa väärä täytyy sähköasentajan muuttaa liitäntä!

1. Sen jälkeen kun saha on asennettu kaikkien turvalaitteiden kanssa, liitä saha sähköverkkoon.

2. Kytke saha hetkeksi päälle ja jälleen pois päältä.

3. Tarkkaile vannesahanterän pyörimissuuntaa: Vannesahanterän täytyy liikkua sahausalueella ylhäältä alaspäin.
4. Mikäli vannesahanterä pyörii väärään suuntaan, vedä verkkojohto sahan liitännältä irti.
5. Anna sähköasentajan muuttaa sähköliitäntä!

9. Käyttö

Vaara!

Jotta loukkaantumisriski pidettäisiin mahdollisimman alhaisena, huomioi aina työskenneltäessä seuraavat turvallisuusohjeet:

- Käytä henkilökohtaista suojavarustusta:

• pölysuojamaskia
• kuulosuojaimia
• suojalaseja.

- Saha aina ainoastaan yhtä työkappaletta kerrallaan.

- Paina työkappaletta sahattaessa koko ajan pöytää vasten.

• Älä kallista työkappaletta.
• Älä jarruta sahanterää sivuttaisella paineella.
• Käytä työskennellessä tarvittaessa:

- syöttökeppiä - kun etäisyys vasteprofiili - vannesahanterä on <= 120 mm

• työkappaleen tukea - pitkillä työkappaleilla, kun nämä muuten putoaisivat sahauksen jälkeen alas pöydältä
• sahanpurun imulaitteistoa
• pyöreitä työkappaleita sahattaessa soveltuvaa pitolaitteistoa, siten että työkappale ei voi pyöriä

– soveltuvaa vastekulmaa, joka estää työkappaleen kaatumisen, kun matalia työkappaleita sahataan pystyasennossa.

- Ennen työskentelyn aloittamista tarkasta seuraavien osien moitteeton kunto:

- vannesahanterä

- sahanterän ylempi ja alempi suojus.

• Vaihda vaurioituneet osat välittömästi.
- Työskentele sahattaessa oikeassa työasennossa (sahanterän hampaiden täytyy osoittaa käyttäjää kohti).
- Älä koskaan sahaa useita eri kappaleita yhtäaikaisesti – älä myöskään nippuja, jotka koostuvat useista irtokappaleista. On olemassa onnettomuusvaara, kun sahanterä ottaa kontrolloimattomasti kiinni yksittäisiin kappaleisiin.

Vaara!

• Älä käytä löysiä vaatteita, koruja tai käsineitä, jotka voivat kietoutua laitteen pyöriviin osiin.
• Pitkähiuksisten henkilöiden on ehdottomasti käytettävä hiusverkkoa.
• Älä koskaan sahaa työkappaleita, joilla on vaijereita, naruja, hihnoja, johtoja tai teräslankoja, tai jotka sisältävät tällaisia materiaaleja.

9.1 Sahanterän ylemmän ohjauksen korkeussäätö

Sahanterän ylemmän ohjauksen (39) korkeus täytyy säätää:

– ennen jokaista sahausta, sovittaen sen työkappaleen korkeuteen (sahanterän ylemmän ohjauksen (39) täytyy olla sahattaessa n. 3 mm työkappaleen yläpuolella)
- sahanterään tai sahapöytään kohdistuneiden muutosten jälkeen (esim. vannesahanterän vaihto, sahanterän kiristys, sahapöydän kohdistaminen).

Vaara!

Ennen sahanterän ylemmän ohjauksen ja sahapöydän kaltevuuden säätöä:

• kytke laite pois päältä.

• odota kunnes sahanterä on pysähtynyt.

• Löysää kiristysruuvi (38).

• Käännä säätöpyörää (37) niin, että sahanterän ylempi ohjaus (39) on noin 3 mm työkappaleen yläpuolella
• Kiristä jälleen kiristysruuvi (38).

9.2 Vannesahanterän nopeuden säätäminen

1. irrota verkkopistoke virtalähteestä.
2. Avaa kotelon alempi ovi.
3. Löysää käyttöhihnaa säätöpyörää (40) myötäpäivään kääntämällä.
4. Aseta käyttöhihna käyttöpyörän vastaavalle hihnapyörälle (vannesahan alempi ohjausrulla) ja vastaavalle moottoriihnapyörälle – huomioi kotelon alaoven sisäpuolella oleva tarra.

Huomio!

Käyttöhihnan täytyy kulkea joko molempien etummaisten tai molempien takimmaisten hihnapyörien päällä. Käyttöhihnaa ei koskaan saa asettaa vinoon, koska se muuten vaurioituu!

- Käyttöhihna etummaisilla hihnapyörillä = hidas, korkea vääntömomentti [kovapuulle,

SUOMIfi

muoville ja ei-rautametalleille (vastaavan vannesahanterän kanssa)].

- Käyttöhihna takimmaisilla hihnapyörillä = nopea, alhainen vääntömomentti (kaikille puutyypeille).

1. Kiristä käyttöhihna jälleen kääntämällä säätöpyörää (40) vastapäivään (käyttöhihnaa täytyy pystyä painamaan keskeltä rullien välistä noin 10 mm).

2. Sulje kotelon alempi ovi.

9.3 Sahaustapahtuma

1. Säädä vannesahanterän nopeus. (Yksityiskohdat katso luku 9.2).

2. Säädä sahapöydän kaltevuus tarvittaessa.

Työkappaleen takaiskun vaara ppale tarttuu vannesahanterään ja tituu koneen käyttäjää kohti)! Älä a työkappaletta.

1. Käytä tarvittaessa rinnakkaisvastetta (26) tai poikittaisvastetta (35).

Työstettävän kappaleen kiilautumisen tama vaara!

Kun sahaat sahausohjaimen avulla ja kaltevalla sahapöydällä, kiinnitä sahausohjain sahapöydän alaspäin kaltevalle sivulle.

1. Kiinnitä sahanterän ylempi ohjaus 3 mm työkappaleen yläpuolelle. (Yksityiskohdat katso luku 9.1).

Ohje:

Ennen työkappaleen sahaamista, suorita aina koesahaus ja korjaa säädöt tarvittaessa.

1. Aseta työkappale sahapöydälle.

2. Käynnistä saha.

3. Sahaa työkappale poikki yhdessä työvaiheessa.

4. Sammuta saha, jos sitä ei käytetä heti uudestaan.

10. Huolto ja hoito

Vaara!

Aina ennen huolto- ja puhdistustöitä:

1. kytke laite pois päältä.
2. Odota kunnes saha on pysähtynyt.
3. irrota verkkopistoke virtalähteestä.

– Huolto- ja puhdistustöiden jälkeen aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.

- Korvaa vahingoittuneet osat, varsinkin turvalaitteet, ainoastaan alkuperäisiä vastaavilla osilla, koska osat, joita valmistaja ei ole tarkastanut ja hyväksynyt, voivat aiheuttaa arvaamattomia vahinkoja.

– Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

10.1 Vannesahanterän vaihtaminen

Vaara!

Myös liikkumaton sahanterä on vaarallinen. Käytä sahanterän vaihdossa suojakäsineitä.

Käytä ainoastaan soveltuvia sahanteriä (katso "Tekniset tiedot").

1. Rinnakkaisvasteen (26) poistaminen
2. Löysää vasteen ohjausprofiilin (25) neljä siipiruuvia ja poista se.
3. Avaa kotelon molemmat ovet.
4. Käännä vannesahanterän alempi suojus (8) eteen.
5. Aseta sahanterän ylempi ohjaus (39) täysin alas.
6. Löysää kiristyksen pikavapautusvipua (34), kunnes vannesahanterä on löysällä.

7. Vedä pölynsuojalista (41) yläkautta pois ja aseta sivuun.

8. Irrota sahanterä ja ohjaa se

9. sahapöydän (14) uran,
10. sahanterän ylemmällä ohjauksella olevan sahanterän suojuksen (39),
11. sahanterän sivulla olevan kotelon ja
12. sahanterän ohjauksien läpi.
13. Asenna uusi sahanterä paikalleen. Huomioi oikea asento: Hampaat osoittavat sahan etupuolta kohden (oven puoli).
    10.Aseta sahanterä kumialustojen keskelle.
14. Kiristä jälleen pikavapautusvipua (34), kunnes vannesahanterä ei enää luisu.
    12.Aseta pölynsuojalista (41) jälleen paikalleen.
15. Käännä vannesahanterän alempi suojus (8) taakse (sulje).

Vaara!

Sulje kotelon ovet vasta sitten, kun vannesahanterän alempi suojus on käännetty taakse.

1. Sulje kotelon molemmat ovat.

15.Tämän jälkeen:

• kiristä vannesahanterä (katso luku 8.2)
  – kohdista vannesahanterä (katso luku 10.2)
  – säädä vannesahanterän ohjaukset (katso 10.3 ja 10.4)
• anna sahan käydä kokeilun vuoksi vähintään yhden minuutin ajan
  – sammuta saha, irrota verkkopistoke ja tarkasta säädöt uudelleen.

10.2 Vannesahanterän kohdistaminen (sahanterän suunnan säätäminen)

Mikäli sahanterää ei kuljeteta kumialustojen keskellä täytyy sahanterän ylemmän ohjausrullan kaltevuutta säätää:

1. Löysää kiristysruuvi (42).
2. Käännä säätöpyörää (43):

– Kun sahanterän on tarkoitus toimia enemmän sahan takapuolella: käännä säätöpyörää (43) myötäpäivaan.

– Kun sahanterän on tarkoitus toimia enemmän sahan etupuolella: käännä säätöpyörää (43) vastapäivään.

1. Kiristä jälleen kiristysruuvi (42).

10.3 Sahanterän ylemmän ohjauksen kohdistaminen

Sahanterän ylempi ohjaus koostuu:

• yhdestä isosta tukirullasta (tukee sahanterään takapuolelta)
• kahdesta ohjausrullasta (ohjaavat vannesahanterää sivusuunnassa).

Nämä osat on kohdistettava uudelleen jokaisen sahanterän vaihdon ja jokaisen sahanterään kohdistamisen jälkeen:

Ohje:

Tarkasta rullien kuluminen säännöllisesti ja vaihda tarvittaessa kaikki rullat samanaikaisesti.

Tukirullan säätö

1. Löysää tukirullan ruuvi (45).
2. Kohdista tukirulla (44) (tukirullan etäisyys vannesahanterään = 0,5 mm – kun vannesahanterää liikutetaan käsin, se ei saa koskettaa tukirullaan)
3. Kiristä jälleen tukirullan ruuvi (45).

Ohjausrullien säätö

1. Löysää ohjausrullan ruuvi (47).

2. Siirrä ohjausrullaa (46) niin, että se on kevyesti kiinni sahanterässä.

3. Kiristä jälleen ohjausrullan ruuvi (47).

4. Säädä samalla tavalla myös ohjausrulla sahanterän toisella puolella.

10.4 Sahanterän alemman ohjauksen kohdistaminen

Sahanterän alempi ohjaus koostuu:

• yhdestä isosta tukirullasta (tukee sahanterään takapuolelta)
• kahdesta ohjausrullasta (ohjaavat vannesahanterää sivusuunnassa).

Nämä osat täytyy kohdistaa uudelleen jokaisen sahanterän vaihdon ja jokaisen sahanterään kohdistamisen jälkeen.

Ohje:

Tarkasta tukirullan ja ohjausrullien kuluminen säännöllisesti ja vaihda tarvittaessa molemmat ohjausrullat samanaikaisesti.

Esivalmistelut

1. Avaa kotelon alaovi ja vannesahanterän alempi suojus (8).

Tukirullan säätö

1. Löysää tukirullan ruuvi (49).
2. Kohdista tukirulla (48) (tukirullan etäisyys vannesahanterään = 0,5 mm – kun vannesahanterää liikutetaan käsin, se ei saa koskettaa tukirullaan).
3. Kiristä jälleen tukirullan ruuvi (49).

Ohjausrullien säätö

1. Löysää ohjausrullan ruuvi (51).
2. Siirrä ohjausrullaa (50) niin, että se on kevyesti kiinni sahanterässä.
3. Kiristä jälleen ohjausrullan ruuvi (51).
4. Säädä samalla tavalla myös ohjausrulla sahanterän toisella puolella.
5. Sulje sahanterän alempi suojus (8).
6. Sulje kotelon alempi ovi.

10.5 Muovialusosien vaihto

Tarkasta sahanterän ohjausrullien muovialusosien kuluminen säännöllisesti. Vaihda muovialusosat ainoastaan pareittain:

1. Irrota sahaterä (katso luku 10.1).
2. Aseta pieni ruuvimeisseli muovialusosien alle ja vedä se irti.
3. Asenna uusi muovialusosa paikalleen ja asenna vannesahanterä jälleen paikalleen.

10.6 Sahausalustan vaihto

Sahausalusta (15) on vaihdettava, kun sahausura on vaurioitunut.

1. Ruuvaa sahausalustan ruuvit auki.
2. Irrota sahausalusta.
3. Sijoita uusi sahausalusta paikalleen.
4. Kiristä sahausalustan ruuvit.

10.7 Sahan puhdistaminen

1. Avaa kotelon alempi ovi.
2. Poista lastusäiliö (7) ja tyhjennä se.
3. Poista sahanpuru ja pöly harjalla tai pölynimurilla:

- alemman kotelon sisätila

- sahanterän ohjaukset

- hallintalaitteet.

1. Aseta lastusäiliö (7) jälleen paikalleen.

10.8 Sahan säilytys

Vaara!

Säilytä laitetta siten,

• että asiattomat eivät voi käynnistää konetta ja
• että kukaan ei voi loukata itseään paikallaan olevaan laitteeseen.

Huomio!

Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

1. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

A Sahanterä puulle, muoville – kaareva sahaus 0909029252

B Sahanterä puulle, muoville – yleinen sahaus 0909029244

C Sahanterä puulle, muoville – suora sahaus 0909029260

D Sahanterä ei-rautametalleille, vaahtomuoveille 0909029279

E Ympyränsahauslaite (maks. sahauskorkeus 105 mm) 631327000

F Nauhahiomalaite 631333000

G Kuituhiomanauha K80 (sopii käyttöön nauhahiomalaitteen 631333000 kanssa) 0909030528

H Kuituhiomanauha K120 (sopii käyttöön nauhahiomalaitteen 631333000 kanssa) 0909030536

I Metabo yleisimuri ja imulaitteistot (katso luettelo)

J Rulla-alusta RS 420 0910053353

Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo.

12. Korjaus

Vaara!

Sähkötyökalun korjaus tulee antaa vain koulutetun ammattihenkilön tehtäväksi ainoastaan alkuperäisiä varaosia käyttäen. Näin varmistetaan sähkötyökalun turvallisuuden säilyminen.

Jos laitteen verkkoliitäntäjohto vaurioituu, se täytyy korvata alkuperäisellä Metabon verkkoliitäntäjohdolla.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöstävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä poistettuja sähkö- ja elektroniikkalaitteita

koskevassa EU-direktiivissä 2012/19/EU ja maakohtaisissa lakimääräyksissä on säadetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säastävään kierrätykseen.

14. Ongelmat ja häiriöt

Seuraavassa kuvataan ongelmia ja häiriöitä, jotka voit korjata itse. Mikäli tässä kuvatut korjaustoimenpiteet eivät auta, katso luku 12. "Korjaus".

Vaara!

Ongelmien ja häiriöiden yhteydessä tapahtuu erittäin usein tapaturmia. Ota sen vuoksi huomioon:

• Irrota verkkopistoke aina ennen häiriön korjausta.
• Aina häiriön selvityksen jälkeen tarkasta kaikki turvalaitteet ja asenna ne toimintaan.

Moottori ei käy

Väliaikainen jännitekatkos on laukaissut alijännitereleen:

- käynnistä uudelleen.

Ei verkkojännitettä:

- tarkasta sähköjohto, pistoke, pistorasia ja sulake.

Moottori ylikuumentunut, esim. tylsän sahanterän tai kotelossa olevan lastutukoksen johdosta:

- poista ylikuumenemisen aiheuttaja, anna koneen jäähtyä pari minuuttia ja käynnistä uudelleen.

Moottori ja vannesahanterä pyörivät väärään suuntaan

Vaiheiden liitäntäjärjestys on väärä (mahdollista vain sahalla 400 V -jänniteliitännän kanssa):

- anna sähköalan ammattilaisen tarkastaa liitäntä.

Sahanterä siirtyy sahauslinjasta tai ohjauksista

Sahanterä ei kulje käyttöpyörien keskellä:

- säädä sahanterän ylemmän rullan kaltevuus (katso "Huolto ja hoito").

Sahanterä katkeaa

Väärä sahanterän kireys:

- korjaa sahanterän kireys (katso "Käyttöönotto").

Liian korkea kuormitus:

- alenna sahanterään kohdistuvaa painetta.

Väärä sahanterä:

- vaihda sahanterä (katso "Huolto ja hoito"): ohut työkappale = kapea sahanterä paksu työkappale = leveä sahanterä.

Sahanterä taipunut

Liian korkea kuormitus:

- vältä sahanterään kohdistuvaa sivuttaista painetta.

Saha tärisee

Saha on kiinnitetty huonosti:

- kiinnitä saha oikein soveltuvalle alustalle (katso "Käyttöönotto").

Sahapöytä löysällä:

- kohdista ja kiinnitä sahapöytä.

Moottorin kiinnitys löysällä:

- tarkasta kiinnitysruuvit ja kiristä ne tarvittaessa.

Sahanpurujen imuputki tukossa

Sahanpurujen imulaitteistoa ei ole liitetty tai sen imuteho liian alhainen:

– liitä sahanpurun imulaitteisto tai nosta imutehoa (ilman virtauksen nopeus > = 20 m/s imuliitännällä).

Sahanterä ei liiku, kun moottori pyörii

Käyttöhihnan jännite liian pieni:

– Suurenna käyttöhihnan jännitettä säätöpyörällä (40).

15. Tekniset tiedot

Selitykset sivulla xy annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

U =verkkojännite

I =nimellisvirta

F =väh. sulake

P_1 =nimellisottoteho

P_2 =antoteho

n_0^- = kierrosluku kuormittamattomana

v_0 = sahausnopeus

S_L = sahanterän pituus

S_B = sahanterän leveys

S_D =maks. sahanterän paksuus

H =maks. sahauskorkeus

W = sahapöydän kääntöalue

A_1 =koneen mitat (p x l x k)

A_2 = sahapöydän mitat (p x l)

A_h =työkorkeus jalustalla

m = paino

D_1 =imuistukan liitoksen halkaisija

\~ Vaihtovirta

Suojausluokan II kone

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun kunnosta tai käyttötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai

pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 61029 mukaisesti:

a_h =värähtelyn päästöarvo K_h =epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

Käytä kuulosuojaimia!
