Type de produit	Concentrateur de charge USB-C
Marque	i-TEC
Modèle	CACHRGHUB20C
Nombre de ports USB-C	20
Puissance de charge par port	Jusqu'à 15 W (5V/9V/12V)
Puissance totale	300 W
Alimentation d'entrée	AC 100-240 V ~ 50/60 Hz, 2.2 A (max)
Interrupteur marche/arrêt	Oui, pour l'alimentation du produit
Ventilateurs	2 ventilateurs avec interrupteur (mode AUTO ou toujours en marche)
Taux de transfert de données (ports 1 et 11)	Jusqu'à 5 Gbps
Taux de transfert de données (autres ports)	Jusqu'à 480 Mbps
Prise en charge de la charge rapide	BC 1.2
Port hôte USB-C	USB-C 3.2 Gen 1 (pour connexion à un ordinateur)
Port hôte supplémentaire	1x USB-C (côté)
Matériel de montage en rack	Trous pour supports de montage inclus
Longueur des câbles inclus	100 cm (USB-C vers USB-C et USB-C vers USB-A)
Protection	Surtensions et surintensités
Systèmes d'exploitation compatibles	Windows 10/11, macOS, Linux, ChromeOS
Température de fonctionnement	0°C à 40°C (estimation)
Entretien et nettoyage	Débrancher avant nettoyage ; chiffon doux et eau
Consignes de sécurité	Ne pas exposer à l'humidité, assurer une ventilation adéquate, utiliser seulement l'adaptateur fourni
Réparabilité	Contacter le support i-TEC pour toute réparation

FOIRE AUX QUESTIONS - CACHRGHUB20C i-TEC

Quelle est la puissance de charge maximale par port ?

Chaque port USB-C peut fournir jusqu'à 15 W (5V/9V/12V) avec prise en charge de la charge rapide BC 1.2.

Puis-je recharger 20 appareils simultanément ?

Oui, le hub peut charger jusqu'à 20 appareils en même temps, avec une puissance totale de 300 W.

Quels câbles sont fournis avec le hub ?

Le hub est livré avec un câble USB-C vers USB-C de 100 cm et un câble USB-C vers USB-A de 100 cm.

Comment installer le hub ?

Aucun pilote n'est nécessaire. Branchez simplement le hub à votre ordinateur via le port hôte USB-C et connectez l'alimentation secteur.

Le hub est-il compatible avec macOS et Linux ?

Oui, il est compatible avec Windows 10/11, macOS, Linux et ChromeOS.

Comment contrôler les ventilateurs ?

Le panneau avant dispose d'un interrupteur permettant de choisir entre les modes AUTO et Toujours en marche.

Quelles sont les dimensions du hub ?

Les dimensions exactes ne sont pas spécifiées, mais le hub est conçu pour être monté en rack (19 pouces).

Puis-je utiliser le hub sans connexion à un ordinateur ?

Oui, le hub peut fonctionner comme chargeur autonome une fois branché sur secteur.

Est-il sûr de laisser le hub branché en permanence ?

Oui, mais assurez une bonne ventilation et débranchez-le en cas d'orage ou de non-utilisation prolongée.

Que faire en cas de problème de charge ?

Vérifiez les câbles et alimentations. Si le problème persiste, contactez le support i-TEC à [e-mail].

MODE D'EMPLOI CACHRGHUB20C i-TEC

FR Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

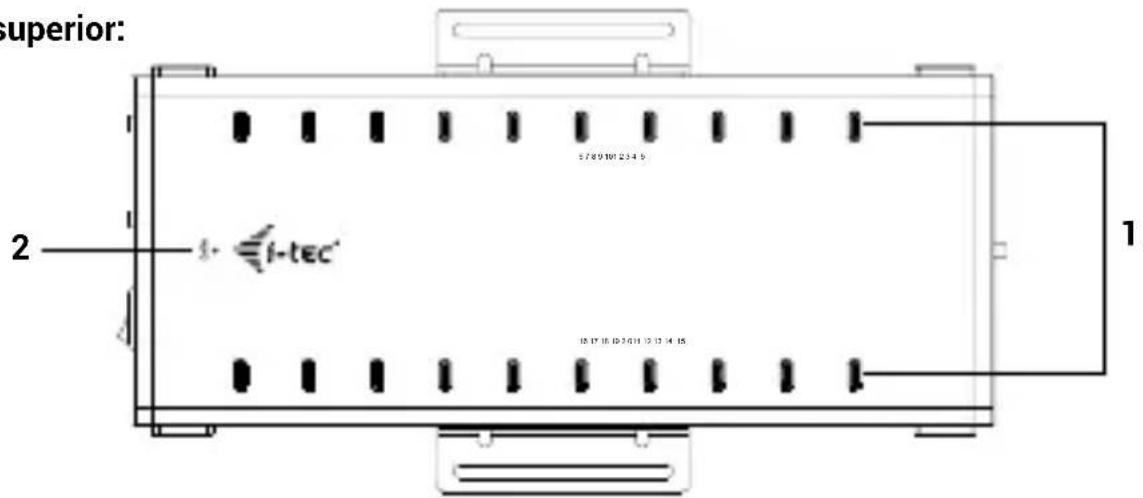

1. Le port USB-C 20x prend en charge jusqu'à 15 W de puissance de charge (5V/9V/12V) et la charge rapide (BC1.2).
2. LED d'indication de données USB

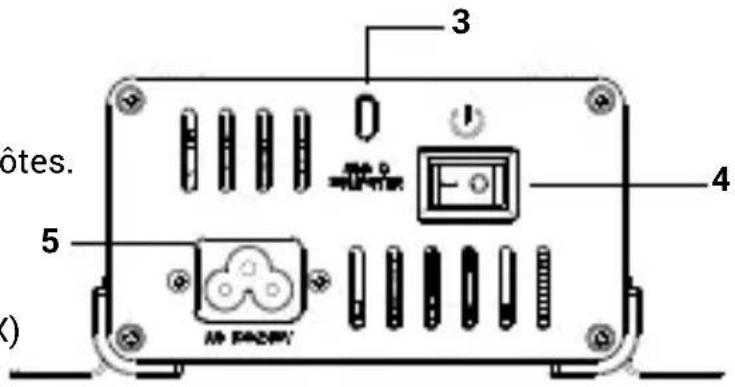

Panneau arrière :

1. Port USB-C 3.2 gen.1 pour la connexion à des périphériques hôtes.
2. Interrupteur ON / OFF pour l'alimentation du produit
3. Entrée d'alimentation : AC 100-240V \~ 50/60Hz 2.2A (MAX)

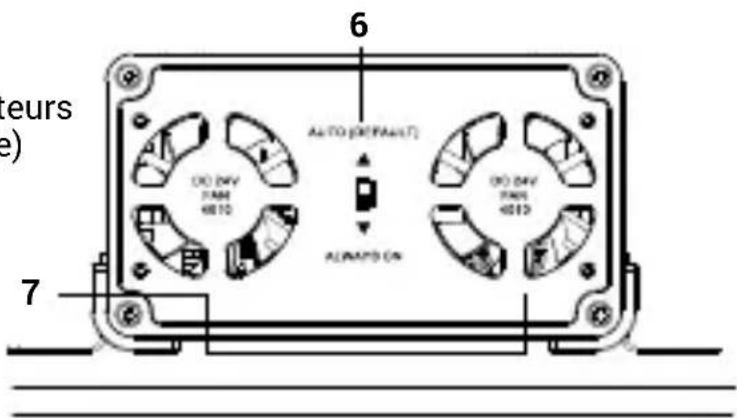

Panneau avant :

1. Interrupteur contrôlant les ventilateurs (modes : AUTO, Toujours en marche)
   7.2 ventilateurs

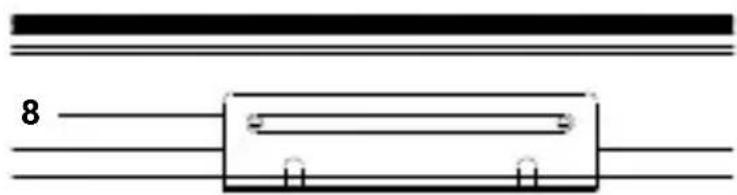

Panneaux latéraux :

1. Trous pour le support de montage en rack

• 1x port USB-C 3.2 gen.1 pour la connexion à des périphériques hôtes.
• 2x port USB-C (1 & 11) supportant des taux de transfert de données jusqu'à 5Gbps.
• Port USB-C 18x prenant en charge des débits de transfert de données allant jusqu'à 480 Mbps.
• Chaque port USB-C prend en charge jusqu'à 15 W de puissance de charge (5V/9V/12V) et la charge rapide (BC 1.2).
• 1x Entrée d'alimentation : AC 100-240V \~ 50/60Hz 2.2A (MAX)
• Puissance totale : 300W
• 1x Interrupteur marche/arrêt pour l'alimentation du produit
• 1x Interrupteur contrôlant les ventilateurs (modes : AUTO, Toujours activé)
  • Supports de montage en rack
• Indication de la LED d'alimentation
• Indication LED des données de l'hôte
  • Câble de données USB-C (100 cm)
• Câble de données USB-C vers USB-A (100 cm)
• Protection contre les surtensions et les surintensités
• OS : Windows 10/11, macOS, Linux, ChromeOS

EXIGENCES DU SYSTÈME

Exigences matérielles :

- Appareils dotés d'un port USB-A, USB-C*, USB4* ou Thunderbolt™ 3/4 libre.

Système d'exploitation :

- Windows 10 / 11, macOS et Linux avec les dernières mises à jour

L'INSTALLATION DES PILOTES

Windows:

Pas besoin d'installer les pilotes

macOS, etc :

Aucune installation de pilote n'est nécessaire

CONSIGNES DE SÉCURITÉ POUR L'UTILISATION DU CONCENTRATEUR DE CHARGE Instructions générales de sécurité

1. Suivez ces consignes de sécurité pour éviter d'endommager votre ordinateur et assurer votre propre sécurité. Sauf indication con traire, toutes les procédures décrites dans ce document supposent que vous avez lu les informations de sécurité fournies avec votre ordinateur. Placez l'appareil sur une surface dure et plane. Laissez un espace d'environ 10 cm sur tous les côtés ventilés pour permettre à l'air de circuler et d'assurer une bonne ventilation. Restreindre la circulation de l'air peut endommager l'équipement ou provoquer un incendie..

2 Ne pas empiler les appareils ni les placer si près les uns des autres qu'ils soient exposés à l'air recyclé ou préchauffé.

1. Vérifiez que rien ne repose sur les câbles et que ceux-ci sont placés de manière à ce qu'on ne puisse pas trébucher ou marcher dessus.

4 Assurez-vous que tous les câbles sont connectés aux connecteurs appropriés. Certains connecteurs se ressemblent et peuvent être facilement confondus (par exemple, ne branchez pas le câble téléphonique sur le connecteur d'alimentation)..

1. Ne placez pas l'appareil dans une unité murale fermée ou sur une surface en tissu souple telle qu'un lit, un canapé ou un tapis.

2. Tenir l'appareil à l'écart des sources de chaleur.

3. Tenez l'appareil à l'écart des températures extrêmement élevées ou basses afin qu'il puisse fonctionner dans sa plage d'utilisation.

4. N'insérez pas d'objets dans les évents ou les ouvertures de l'appareil. Le nonrespect de cette consigne peut entraîner un incendie ou une électrocution en raison d'un court-circuit des composants internes..

5. N'utilisez pas l'appareil dans un environnement humide, par exemple à proximité d'un jacuzzi, d'un évier, d'une piscine ou dans un sous-sol humide.

6. N'utilisez pas d'appareils alimentés par le réseau électrique pendant une tempête. Les appareils alimentés par batterie peuvent être utilisés si tous les câbles sont débranchés.

7. Évitez tout contact entre l'appareil et des liquides ou des aliments.

8. Avant de nettoyer l'appareil, débranchez-le de la prise électrique. Nettoyez l'appareil avec un chiffon doux imbibé d'eau. Ne pas utiliser de produits liquides ou en aérosol pouvant contenir des substances inflammables.

9. Pour éviter tout risque d'électrocution, ne connectez ou ne déconnectez aucun câble, n'effectuez aucune opération de maintenance et ne reconfigurez pas l'équipement pendant un orage.

10. Avant de toucher les composants de la station d'accueil, mettez-vous à la terre avec un bracelet de mise à la terre ou touchez régulièrement une surface métallique non peinte, telle que la partie métallique située à l'arrière de l'ordinateur. Pendant le travail, touchez régulièrement la surface métallique non peinte pour éliminer toute électricité statique susceptible d'endommager les composants internes.

11. Lorsque vous débranchez le câble, tirez sur le connecteur ou la poignée, et non sur le câble lui-même. Certains câbles ont des connecteurs munis de loquets ou de vis qu'il faut desser-rer avant de débrancher le câble. Lorsque vous débranchez des câbles, tenez-les bien droits pour éviter de plier les broches. Lorsque vous connectez des câbles, assurez-vous que les ports et les connecteurs sont correctement tournés et alignés.

Consignes de sécurité générales concernant l'alimentation électrique

- Avant de brancher l'appareil sur une prise électrique, vérifiez la tension nominale et assurez-vous que la tension et la fréquence requises correspondent à la source d'alimentation disponible.

- Assurez-vous que l'ordinateur, le moniteur et les appareils connectés disposent d'une puissance électrique nominale suffisante pour fonctionner avec l'adaptateur d'alimentation branché dans votre région.

- Si le cordon d'alimentation est endommagé, ne le branchez pas sur une prise électrique.

- Pour éviter tout risque d'électrocution, branchez les cordons d'alimentation de l'appareil sur des prises électriques correctement mises à la terre. Si l'appareil est équipé d'un cordon d'alimentation à trois broches, n'utilisez pas de fiches d'adaptation qui contournent la fonction de mise à la terre ou retirez l'élément de mise à la terre de la fiche ou de l'adaptateur.

- Lors de l'utilisation d'une rallonge électrique, assurez-vous que la puissance nominale totale des produits connectés ne dépasse pas le courant nominal de la rallonge.

- Si vous devez utiliser une rallonge ou un répartiteur, assurez-vous que la rallonge ou le répartiteur est connecté à une prise de courant et non à une autre rallonge ou répartiteur. La rallonge ou le répartiteur doit être conçu pour des fiches avec mise à la terre et être branché dans une prise avec mise à la terre.

- Si vous utilisez un répartiteur à prises multiples, faites attention lorsque vous branchez le cordon d'alimentation dans le répartiteur. Certains répartiteurs permettent de brancher la fiche de manière incorrecte. Un branchement incorrect de la fiche d'alimentation peut causer des dommages permanents à l'équipement et peut également entraîner un risque d'électrocution ou d'incendie. Assurez-vous que l'embout de mise à la terre de la fiche d'alimentation est inséré dans le contact de mise à la terre du séparateur.

- Lorsque vous débranchez l'appareil de la prise de courant, tirez sur la fiche et non sur le câble.

- Utilisez uniquement un adaptateur d'alimentation fourni par i-tec technologies s.r.o. et approuvé pour l'utilisation de cet appareil. L'utilisation de tout autre adaptateur d'alimentation peut provoquer un incendie ou une explosion.

- Si vous utilisez l'adaptateur d'alimentation pour alimenter votre ordinateur ou charger votre batterie, placez-le dans un endroit ventilé, par exemple sur un bureau ou sur le sol. Ne couvrez pas l'adaptateur d'alimentation avec du papier ou d'autres objets susceptibles de réduire le refroidissement. N'utilisez pas l'adaptateur d'alimentation dans sa mallette de transport..

- L'adaptateur d'alimentation peut chauffer pendant le fonctionnement normal de la station d'accueil ou de l'ordinateur.

- Soyez prudent lorsque vous manipulez l'adaptateur pendant ou immédiatement après l'opération.

- Nous recommandons de placer l'adaptateur sur le sol ou sur une table de manière à ce que le voyant lumineux soit visible. Vous saurez ainsi immédiatement si l'adaptateur s'éteint en raison d'influences extérieures. Si, pour une raison quelconque, le voyant vert s'éteint, débranchez le cordon d'alimentation de la prise pendant 10 secondes, puis rebranchez-le.

- N'utilisez jamais un adaptateur d'alimentation qui présente des signes d'endommagement ou d'usure excessive

QUESTIONS FRÉQUEMMENT POSÉES

Disponible sur notre site web www-i-tec.pro sous "FAQ" pour ce produit.

GLOSSAIRE DES TERMES

Interface / port / connecteur / entrée / emplacement - l'endroit où deux appareils sont physiquement connectés.

Contrôleur - composant semi-conducteur (appelé chipset) d'un ordinateur portable ou d'une tablette qui assure le fonctionnement de certaines fonctions de l'ordinateur portable ou de la tablette des ports.

Thunderbolt™ - est une interface matérielle rapide qui vous permet de connecter des appareils (périphériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter en guirlande jusqu'à 6 périphériques Thunderbolt™ supplémentaires, avec des taux de transfert Thunderbolt™ 3/4 pouvant atteindre 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique Permet une charge plus rapide, l'alimentation, le double rôle (non seulement hôte, mais aussi invité), la prise en charge des modes alternatifs - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notification d'erreur via le dispositif Billboard.

USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers dispositifs USB divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.

DESCRIPCIÓN

Panel superior:

Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Ça veut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).

ESPAÑOL

Nous déclarons sous notre seule responsabilité que le produit susmentionné est conforme aux directives suivantes de l'Union européenne:
