BRONE185 - Cave à vin CLIMADIFF - Notice d'utilisation et mode d'emploi gratuit

Marque	Climadiff
Modèle	BRONE185
Type de produit	Cave à vin
Capacité de stockage	185 bouteilles (75 cl type Bordeaux)
Plage de température	5 °C à 18 °C
Température recommandée	12 °C
Réfrigérant	R600a (isobutane)
Alimentation électrique	220-240 V / 50 Hz
Classe climatique	SN (10-32 °C), N (16-32 °C), ST (16-38 °C), T (16-43 °C)
Type d'installation	Pose libre uniquement
Filtre à charbon	Oui, remplacement annuel recommandé
Anti-vibration	Compresseur monté sur silent-blocs, mousse polyuréthane
Hygrométrie	Régulation automatique (55-75 % HR)
Système hiver	Oui, fonctionnement de 0 °C à 32 °C
Anti-UV (porte vitrée)	Oui, selon modèle
Éclairage	LED basse émissivité
Serrure	Oui, selon modèle
Dégivrage	Automatique

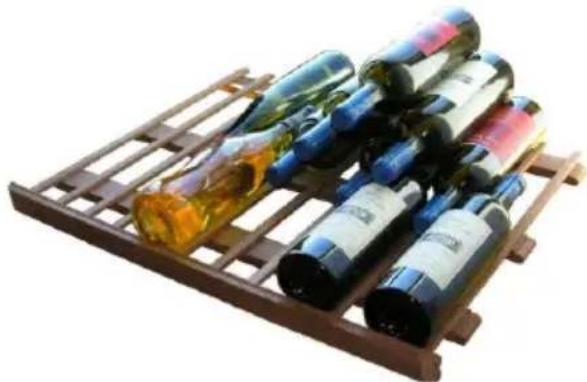

Nombre de clayettes	Variable selon modèle (4 ou 5)
Entretien	Nettoyage intérieur/extérieur avec eau tiède et savon doux
Pièces détachées	Disponibles 7 à 10 ans selon type
Garantie pièces fonctionnelles	1 an

FOIRE AUX QUESTIONS - BRONE185 CLIMADIFF

Quelle est la température idéale pour conserver le vin ?

La température recommandée est de 12 °C. Elle peut être ajustée entre 5 °C et 18 °C selon le type de vin.

Pourquoi ma cave à vin ne refroidit-elle pas assez ?

Vérifiez la position du thermostat : si elle est trop basse, augmentez-la. Assurez-vous que la température ambiante ne dépasse pas la classe climatique. Nettoyez le condenseur.

Comment régler la température de la cave ?

Appuyez sur la touche SET, l'écran affiche 'SP', puis appuyez à nouveau sur SET pour voir la température réglée. Utilisez les flèches pour ajuster entre 5 et 18 °C, puis appuyez sur SET pour confirmer.

Que faire en cas de coupure de courant ?

Une coupure de 1 à 2 heures n'affecte pas la température. Limitez l'ouverture de la porte. Si la coupure est longue, attendez 3 à 5 minutes avant de redémarrer.

Comment remplacer le filtre à charbon ?

Le filtre se trouve en haut à gauche à l'arrière de la cave. Poussez-le de l'intérieur pour le retirer. Remplacez-le impérativement une fois par an.

Pourquoi y a-t-il de l'eau au fond de la cave ?

C'est normal les premiers jours. Assurez-vous que les pieds avant sont légèrement surélevés et que le tuyau d'évacuation des condensats n'est pas bouché.

La porte ne ferme pas correctement, que faire ?

Vérifiez que la cave est bien de niveau, que le joint est propre et non abîmé, que les clayettes sont bien positionnées et qu'aucune bouteille ne bloque la porte.

Comment nettoyer la cave à vin ?

Débranchez-la. Utilisez un chiffon doux avec de l'eau tiède et un produit doux. Rincez à l'eau claire et séchez complètement avant de rebrancher. N'utilisez pas de solvants ni d'abrasifs.

Quelle est la garantie sur les pièces ?

Les pièces fonctionnelles sont garanties 1 an. Les pièces détachées esthétiques et fonctionnelles sont disponibles pendant 7 à 10 ans selon le type.

Puis-je encastrer cette cave à vin ?

Non, cet appareil est prévu uniquement pour une pose libre. Ne pas encastrer, car la ventilation est essentielle au bon fonctionnement.

MODE D'EMPLOI BRONE185 CLIMADIFF

Avant toute utilisation, merci de litre et appliquer les règles de sécurité et d'utilisation duprésent manuel.

Tout d'abord, nous vous remercions d'avoir fait confiance à la marque CLIMADIFF en acquérant cet apparéil et espérons qu'il satisfera pleinement vos attentes.

Cet apparéil vous permet au choix de chambrer vos bouteilles (à température ambiente) ou de lesmettre àtempératurede service (selonvosbouteilles)gracéa saplage de réglageétendue.

1. CONSIGNES GENÉRALES DE SECURITÉ

Avant d'utiliser votre apparéil pour la première fois, veuillez dire attentivement ce manuel d'utilisation.

Conservez-le précieusement de façon à pouvoir vous y reférer au besoin. Afin de réduire le risque d'incendie, de chic électrique ou de blessure lors de l'utilisation de votre cave, merci de suivre les précautions données.

D'une manière générale, votre apparéil doit être entretenu par un professionneliel qualifié.

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'inverter et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous bleisser inutillement, il est important que les personnes amenées à utiliser cet apparéil aient pris entièrement reconnaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côte de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de

vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l'appareil.

Cet apparéil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une température de stockage plus élevé que celle d'un compartment pour produits frais. En aucun cas cet apparéil est destiné àMAINTER des produits alimentaires frais.

Assurez-vous que votre installation électrique (voltage) corresponde à cette indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute.

Pour votre protection, cet apparéil doit être correctement connecté à une prise terre. Ne pas couper ou retarder le fil de terre du cable d'alimentation fourni.

Pour des raisons de sécurité, ne pas utiliser une rallongéelectrique.

Si vous appeareil est endommagé (par un impact majeur, par exemple) ou s'il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôle l'appareil par un réparateur professionnel/agréé.

Pour éviter tout danger, ne pas remplacer vous-même un cable secteur endommagé. Contactez votre revendeur, un centre de service/agréé ou un réparateur professionnel.

Cet apparéil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l' apparéil une fois qu'il est plein : vous pourriezdéformer sa carrosserie en plus d'entrainer des réparations. Les composants électriques ne doivent pas être directement accessibles.

Maintainir les enfants éloignés de l'appareil
Ne pas utiliser l'appareil à l'extérieur

Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuilles débrancher immédiatement la prise secteur.

Pour éviter tout risque d'incendie, délectrocution ou de blessure, ne pas immer le cable d'alimentation, la prise ou l'appareil lui-même dans l'eau ou tout autre

liquide. Ne pas manipuler l'appareil avec les mains mouillées.

Maintenez l'appareil éloigné de toute source de chaleur et ne l'exposez pas directement au soleil.

Ne laisses pasPENDREle cable d'alimentation d'une table ou etre en contact avec des coins tranchants ou des surfaces chaudes.

Ne tirez pas sur le cable d'alimentation, saisissez la prise pour débrancher l'appareil.

Assurez-vous que la zone où votre apparéil est situé est capable de supporter son poids lorsqu'il est charge (une bouteille de 75 cl pèse environ 1,3 kg). Notre cave doit être placée sur une surface plane. Si vous nevez la placer sur un tapis ou sur une moquette, placez un support en-dessous.

Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette.

Sécurité des enfants et des autres personnes vulnérables

• Cet apparéil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition

qu'elles soient supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprehennent les dangers encourus.

• Le nettoyage et l'entretien par l'usager ne doivent pas'être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

• Conserve tous les emballages hors de portée des enfants car il existe un risque de suffocation.

• Risque que l'enfant se retrouve coince: qu'un enfant se retrouve bloqué dans l'appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des appar兼ils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".

• Si vous decide demettre au rebut l'appareil, débranche-ile de la prise murale, coupez le cable d'alimentation (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empecher les enfants de jouer avec, de subir un chocoléctrique ou de s'enfermer à l'intérieur.

• Si l'appareil, doté d'un joint de porte magnétique, doit être remplace par un autre apparéil doté d'un loquet sur la porte ou sur le joint, vérifie bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien apparéil. Cela évitera de transformer cet apparéil en piège pour les enfants.

• Maintainir l'appareil et son cordon hors de portée des

enfants de moins de 8 ans.

• Avant de jeter votre cave, veillez à biensterolir la porte. Laissez également les clayettes qui étaient à l'intérieur de l'appareil de manière à ce que les enfants ne puissant pas grimper à l'intérieur.

• Les enfants de 3 à 8 ans peuvent charger ou décharger cet apparéil.

• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Sécurité générale

ATTENTION — Cet apparéil est unconçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels,
Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnementes résidentiels,
Les environnements comme les chambres d'hôtel,
Les restaurants et établissements similaires, sauf détaillants.

ATTENTION — Afin d'éviter tout danger du à l'institut de l'appareil, il est important de le fixer et le monter selon

les instructions d'installation.

ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l'intérieur de cet apparéil car elles pourraient s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant ou d'un revendeur qualifié afin d'éviter tout risque d'électrocution.

ATTENTION — N'utilisez pas de dispositifs mécaniques ou autres moyens pour accéléérer le processus de dégivrage, autres que ceux recommendés par le fabricant.

ATTENTION — N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d'élimination des déchets agrée. N'exposer pas l'appareil à une flamme.

ATTENTION — Le gaz réfrigérant de cet apparéil est le R600a, tout produit inflatable et explosif ne doit pas être mis dans la cave ou pres de cette-ci afin d'éviter le déclenchement d'un feu ou d'une explosion.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil. Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'st installation de l'appareil, vérifie qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention: risque d'incendie

Si le circuit de réfrigération est endommagé :

Evitez les flammes hues et toute source d'incendie.
Ventilez bien la piece où se trouve l'appareil.

Il est dangereux de modifier la composition de cet apparéil, de quelques manière que ce soit. Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas etre tenus pour responsables detout incident cause par une mauvaise installationelectrique.

• Le cordon d'alimentation ne doit pas etre rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.

• Vérifiez bien que la prise murale n'est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l'appareil et son Explosion.
• Vérifiez bien que vous pouvez acceder à la prise murale de l'appareil.
• Ne tirez jamais sur le cable principal.
• Ne supprimez jamais la mise à la terre.
• Si la prise murale est l'âche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
• Vous ne doivent jamais utiliser l'ordinate si le cache de l'éclairage interieur n'est pas en place.
• Cet apparéil fonctionne sur un courant à phase unique de 220 240V / 50Hz .
• Si le cable d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.
• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installerateur.

Utilisation quotidienne

• Cet apparéil est uniquement destiné àmettre àtempérature des bouteilles de vin.

• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil, cela provoquerait un risque d'explosion.

• Ne faites pas fonctionner d'autres appareils électriques à l'intérieur de cet apparéil (mixeurs, turbines à glace électrique, etc.).
• Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.
• Ne placez pas d'objets chauds pres des composants en plastique de cet apparéil.
• Les commandations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Rétérez-vous aux instructions correspondantes.
• L'appareil doit être tenu éloigné des bougies, luminaires et autres flammes nues afin d'éviter les risques d'accidie.
• L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d'utilisation.
• L'appareil est lourd. Soyez prudent lorsque vous le déplacez. Si votre apparéil est équipé de roulettes, rappelez-vous qu'elles seront uniquement à facilititer les petits mouvements. Ne le déplacez pas sur de plus longs trajets.

• N'utilisez jamais l'ordinate ou ses éléments pour vous appuyer.

• Pour éviter les chutes d'objects et empêcher de déterminer l'appareil, ne surchargez pas les compartments de l'appareil.

Attention : nettoyage et entretien

• Avant tout entretien, débranchez l'appareil et coupez le courant.
• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• Ne nettoyez aucune partie de l'appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion.
• N'utilisez pas d'objets tranchants ou pointus pourrirer la glace. Utilisez un gratoir en plastique.

Informations importantes à propos de l'installation

• Cet apparéil est destiné uniquement au stockage du vin.
• Cet apparéil de réfrigération ne convient pas pour la congélation des denrées alimentaires.
• Il est recommandé de régler la cave à vin sur 12^ .
• Cet apparéil est destiné à une installation en pose libre uniquement. Il ne doit enaucun cas être encastré ou intégré. Pour un bon fonctionnement de l' apparéil, il est impératif de permettre une bonne circulation de l'air tout

autour de l'appareil. Nous déclinons toute responsabilité en cas de non-respect des consignes d'installation.

• Évitez d'instructoriste approuille dans des zones humides.
• Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poèle, chauffage, radiateur, etc.). Une exposition directe à la luzière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambiantes extrémement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l'appareil.
• Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En aucun cas vous ne doivent réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être adressées à un électricien certifié ou un centre de service autorisé.
• Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé visuellement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez acheté. Dans ce cas, conservez l'emballage.

• Il est recommandé d'attendre au moins 24 heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.

• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.
• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'accendie. Respectez toujours bien les consignes d'installation.
• L'appareil ne doit pas etre situé a cote de radiateurs ou de deux de cuisson.
• Vérifiez bien que les prises sont accessibles une fois l'appareil installé.
• Veillez à ne pas coincer ou endommager le cordon d'alimentation lors de la mise en place de l'appareil.

Économies d'énergie

Pour limiter la consommation électrique de votre apparéil :

Installez-le dans un endroit approprié (voir chapitre « Instructions d'installation »).
✓ Gardez les portes ouvertes le moins de temps possible.
Veillez au fonctionnement optimal de votre(APpeareil

en nettoyant périodiquement le condenseur (voir chapitre « Nettoyage et entretien »).

Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

Recommandations d'agencement: L'agencement suivant, des équipements de votre apparéil (clayettes...), est recommandé pour que l'énergie soit utilisée le plus rationnellement possible par l' apparéil de réfrigération.

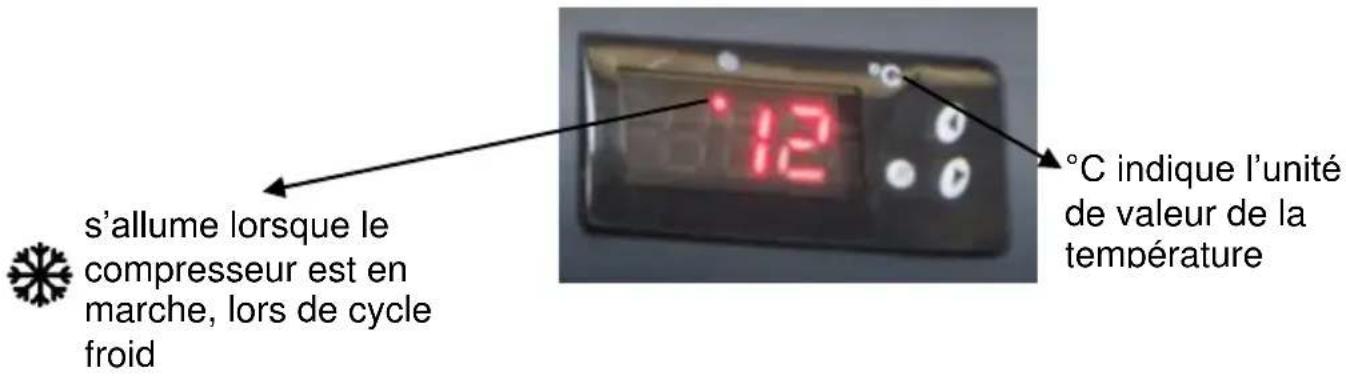

√ Le thermostat de l'appareil est électronique et vous permet de régler la température entre 5 et 18 degrés. Pour le stockage du vin, il est recommendé de régler votre apparéil sur 12 degrés. Cette température peut être adaptée selon le type de vin stocké. Un réglage sur une température supérieure à 12 degrés diminuera la consommation énergétique de l'appareil. Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l'appareil. Certains modèles permettent de régler différents niveaux de températures dans une même cave. L'appareil garantit que la température est maintainue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation. La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs: température ambiente, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées... Les légers changements de température sont

parfaitement normaux.

Dépannage

• Toute opération électrique doit être effectuee par un technicien qualifie et competent.
• Cet apparéil doit être dépanné par un Centre de Réparation Agréé, et seules des pieces d'origine doivent être utilisées.

Cet apparéil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

R600a

Instructions de sécurité

Attention — N'obstruer aucune grille de ventilation de l'appareil, voirlez à ce que les ouvertures d'aération soient toujours libres.

Attention — Ne pas stocker de substances explosives comme les bombes d'áerosol avec un propulseur inflammables dans cet apparéil.

Attention — Ne pas endommager le circuit frigorifique de

I'appareil.

Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descendé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention — Ne pas utiliser d'appareils électriques dans les compartments de l'appareil, sauf s'ils sont du type recommendé par le fabricant.

Cet apparéil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

Base EPREL

Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que définis dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet apparéil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre apparéil de réfrigération. Vous pouze acceder à la Base EPREL en scannant le QR code spécifique sur l'étiquette énergie de votre apparéil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre apparéil de réfrigération.

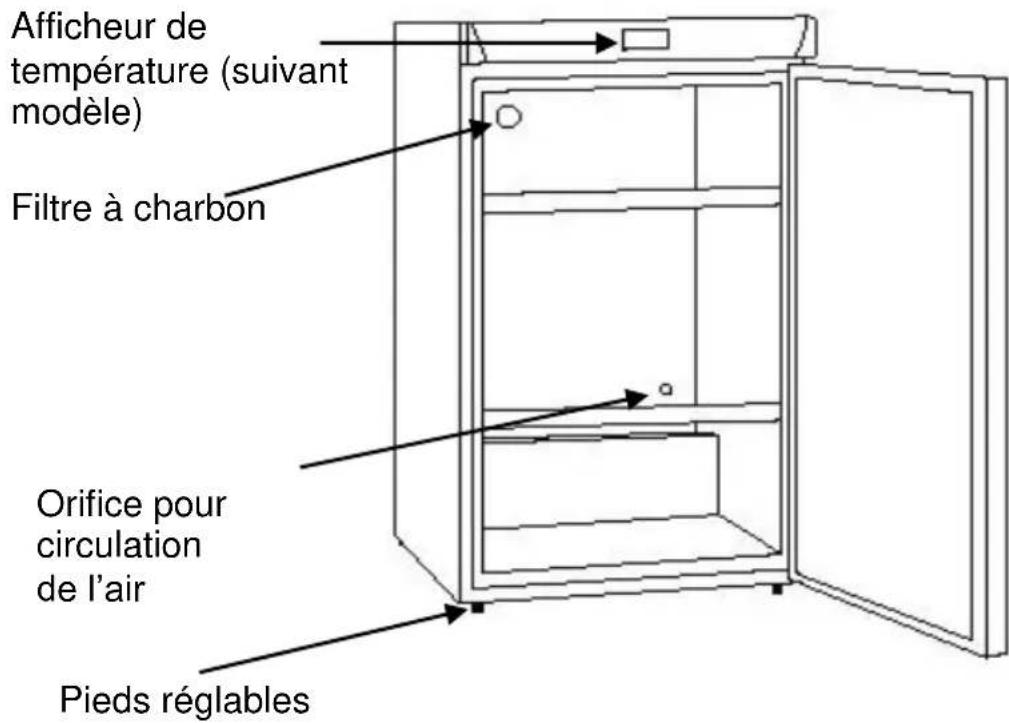

2.DESCRIPTION DE L'APPAREIL

3. CARACTERISTIQUES TECHNIQUES

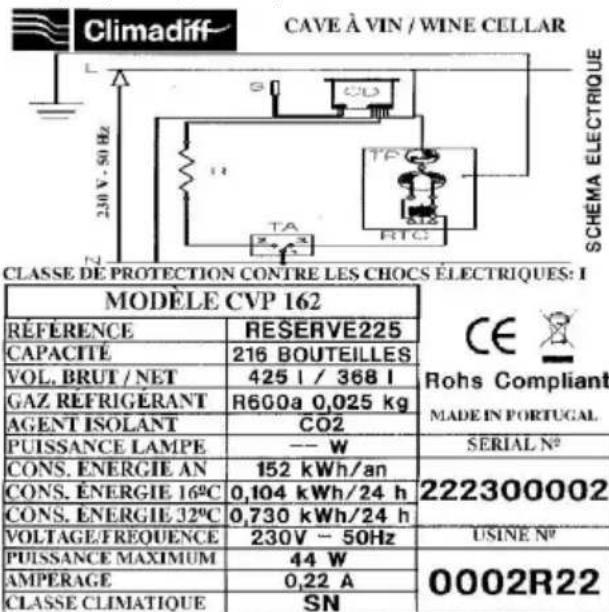

Ci-dessous l'exemple d'une plaque signalétique :

IMPORTANT:NE PAS SITUER LAPPAREIL PROCHE DUNE SOUR INFLAMMABLE OUD UN ENDROIT EXPOSEAUX RADIATIONS, Climadiff/Trio SAS-143 boulevard Pierre Lefauches-72230 Arnage-France

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modèle) comporte toutes les informations spécifique à votre armoire à vin.

Nous vous conseillons de noter son numero de série sur ce livre avant son installation, pour vous y reférer si nécessaire ulterieurement (intervention technique, demande d'assistance...).

En effet, une fois l'armoire installée et chargée, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourra vous etre donnée sans ces informations.

4. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et interieur. Retirez la palette de transport sur laquelle la cave repose en devissant les 2 vis du chassin s à l'arrête de l'appareil.
• Avant de connecter la cave à la prise électrique, laissez-la en position debout pendant 24 heures. Ceci réduit la possibilité de dysfonctionnement du circuit frigorifique du au transport.
  Nettoyez l'intérieur a I'aide d'un chiffon doux et d'eau tiède.

Plages de températures ambantes

Cet apparéil est indiqué pour un fonctionnement dans des pieces dont la température ambiente est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique.

CLASSE	SYMBOLE	PLAGE DE TEMPERATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10^ et 32^ .

Installation de votre cave à vin

• Cet apparéil est destiné à une installation en pose libre uniquement. Il ne doit en aucune cas être encastré ou intégré. Pour un bon fonctionnement de l' apparéil, il est impératif de permettre une bonne circulation de l'air tout autour de l' apparéil. Nous déclinons toute responsabilité en cas de non-respect des consignes d'installation.
• Placez la cave dans un endroit assez résistant pour supporter le poids en charge pleine.

Pour oblir le meilleur de vrie Appeil, aec la plus faible consommation d'energie, ne placez pas voire appeail pres d'une source de chaleur (chauffage, ciusiniere...), ne l'exposez pas directement aux rayons du soleil et ne le mettez pas non plus dans un local trop froid.
- Branchez la cave à une prise unique.
Fixez les butoirs fournis pour maintainir une distance minimale de 10 cm entre le mur et l'arrière de l'appareil. Veillez à la caler parfaitement et à ajuster l'horizontalité de votre cave à vin tout en surélevant très légersement les deux pieds à l'avant (l'utilisation d'un niveau à bulles est conseillée). Ceci évitera tout mouvement du à l'instabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte.

Réglage du thermostat

Conseil : plongez un thermomètre immergeable dans une bouteille en verre transparent remplie d'eau et placez-la au centre de la cave. Attendez au moins 24 heures afin de vérifier la température.

La température peut être ajustée au plus bas à 5^ et au plus haut à 18^ en fonction de vos besoines spécifique. La température programmée souvent conforme est de 12^ .

Régler la température :

La température régée en usine pour ce modulo est 12^ . Les touches SET et les flèches servent à modifier les paramètres. Pour changer la température :

• Appuyez sur la touche SET, les lettres « SP » apparaitront, puis appuyez de nouveau sur la touche SET pour voir apparaitre la température régée
  Appuyez simultanément sur SET et la flèche du haut
• Appuyez sur les flèches pour ajuster la température entre 5 et 18^
• Appuyez sur SET pour enregistrer votrechoix
• Appuyez simultanément sur SET et la flèche du bas pour revenir à l'affichage, ou attendez 1 minute et cela quittera automatiquement le menu de réglage

Le thermostat situé dans votre cave n'agit que sur la production de l'air froid. Si votre cave est équipée du système hiver et est destinée à un local non chauffé, le circuit chaud étant préréglé en urine, vous n'avez donc pas à vous en occuper.

Pour ce qui est de la température, l'afficheur digital (selon modele) n'est qu'un indicateur de température de l'air ambiant dans la cuve et non pas un thermomètre permettant de connaître la température du vin dans la bouteille. Il lui est donc accordé une tolération de +/-2^ . Du fait de la masse inertielle du liquide, la température du liquide varie 10 fois moins que la température de l'air ambiant. De plus la cave fonctionnant par cycles, si vous regardez l'afficheur, indiquant la température instantanée, durant un cycle froid il est normal que celle-ci soit inférieure à 12^ . A l'inverse durant un cycle chaud, la température lue sera supérieure à 12^ durant un certain laps de temps.

Lorsque la température ambiente est de 25^ et que le refroidisseur de vin n'a pas de bouteille, il faut environ 2 heures pour augmenter la température du refroidisseur de vin de 5^ à 12^ . Dans les mêmes circonstances, il faudra environ 2 heures pour faire baisser la température du refroidisseur de 12^ à 5^ . Moins la température est élevé, moins il faudra de temps. La température de réglage de la zone supérieure doit être inférieure à celle de la zone inférieure

5. ÉQUIPEMENTS

Le système d'aération : filtré à charbon

Air pur renouvelé et filtré en permanence!

Votre cave à vin Climadiff est équipée d'un système de renouvellement d'air permanent dont la filtration est assurée par un filtré à charbon. Il s'agit d'une rondelle en plastique noir de 5 cm de diamètre située en haut à gauche à l'arrière de la cave. Il est à replacer annuellement et est en vente sur notre site www.climadiff.com rubrique accessoires.

Remplacement du filtré à charbon : le remplacer impératifement une fois par an. Vous pouvez le voir de l'intérieur comme de l'extérieur : il est situé en haut à gauche, au fond de la cave.

Poussez le拭 de la cave. Leurre par l'intérieur de l'appareil-.
me. Le trou apparent a l'arriere en partie basse est normal, il permet une depression
assurant la circulation interne de I'air.

ATTENTION! Le filtrte peut être inséré dans un support de forme similaire et de même couleur. SEUL le filtrte se change, ne pas tirer ou forcer sur le support, risque de casse irrémédiable!

Le système anti-vibration

Le vin n'aime pas etre dérange, il craint particulièrement les vibrations. C'est pourquoit le compresseur a cycle lent de votre cave a vin est monte sur des amortisseurs speciaux appelés silent-blocks.

De même, la cuve interieure est isolée de la carrosserie par une épaisse couche de mousse polyuréthane qui a la particularité d'absorber aussi les vibrations.

Suivant les modèles, les clayettes sont en bois massif et absorbent比较好 les vibrations que le métal. Sur certains modèles, les supports de clayettes sont équipés en plus de coussinets en caoutchouc. Vos bouteilles connaissent une paix royale!

L'hygrométrie

Votre cave est équipée du système hydrodynamique et de ce fait, régule de manière automatique le taux d'humidité dans l'armoire sans aucun ajust d'eau.

Il faut attendre quelques jours après la mise en service pour que le taux moyen soit atteint (entre 55 et 75% ). Une formation de givre se produit dans le fond de l'appareil : il s'agit d'un phénomène normal qui disparaître quand le niveau d'inertia naturel de la cave sera atteint.

Le système hiver

Le système hiver est un système hors gel qui permet à la cave de fonctionner dans un environnement où la température est comprise entre 0^ et 32^ . Une sonde située à l'extérieur de l'appareil déclenché une résistance électrique de faible puissance lorsque la température ambiente de la piece avoirsine les 8^ . Cette résistance est de faible puissance pour eviter une remontée brute de la température du vin et ainsi eviter les chocs thermiques préjudiciables pour la preservation du vin. Le kit est destiné à rechauffer la température interne de la cave avant même qu'un échange thermique ne se soit fait avec les bouteilles.

IMPORTANT: si la température ambiente du local où est placée votre cave à vin est de l'ordre de 12^ ( ± 2^ ), aucune production d'air froid ni d'air chaud ne sera constatée. L'appareil est alors totally silencieux et ceci est tout a fait normal. Cela ne doit pas être considéré comme une panne!

Le système anti-UV

La lumière accélère le vieillissement de vos vins. Dans nos caves à portes pleines, vos vins sont naturellement à l'abri, sous réserve bien entendu d'ouvertures qui ne sont pas trop fréquentes. Les modèles à porte vitrée font l'objet d'un traitement anti-UV permettant ainsi la filtration des rayons ultra-violets néfastes ; vos vins sont donc protégés.

Dégivrage

Votre apparéil est équipé d'un cycle automatique de dégivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l' apparéil dégivrent automatiquement. L'eau de dégivrage ainsi récapurée est evacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l' apparéil pres du compresseur. La chaleur produit par le compresseur evaporé ensuite les condensas récapurés dans le bac.

Serrure (selon modele)

Pour les caves équipées de serrer, les clés se situent dans le sachet où se trouve la notice. Pour ouvrir, vous doivent tourner la clé dans le sens inverse des aiguilles d'une montre.

Lumière de lecture tamisée (selon modele)

L'interrupteur place sous le bandeau vous permit de bénéficier d'un éclairage LED à basse émissivité qui facilitera la lecture de vos étiquettes. N'oubliez pas d'éteindre l'éclairage en appuyant sur l'interrupteur en question.

Clayettes

À chaque cave son type de clayette!

Sachez qu'il n'existe pas de schéma de rangement idéal. Une collection de bouteilles de vin est riches lorsqu'elle est variee. A vous de composer le rangement de votre cave en fonction de votre collection.

Des clayettes supplémentaires sont disponibles sur commande et en option payante auprès de votre revendeur ou de son service après-vente ou visitez notre site www.climadiff.com rubrique accessoire.

Un conseil : pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pourmettre ou enlever les bouteilles.

La sécurité renforcée

Cette gamme d'appareils étant destinée au stockage d'objets de valeur, nous avons pris soit de selectionner des composants de qualite et de concevoir des techniques de fabrication propres à assurer une sécurité optimale de fonctionnement.

6. CHARGEMENT

Comment garnir et tener votre cave à vin :

Votre cave a vin est livrée avec une ou plusieurs clayettes, en métal ou en bois.

Commencez par charger la partie basse de votre cave. Procedez ensuite par simple empilage avec le cul des bouteilles orienté vers l'arrière pour la rangée du fond, et à l'inverse pour la rangée frontale. Les clayettes sont à moduler selon la taille de votre cave et les formes de vos bouteilles. Respectez impératifement la charge limite par clayette (vous reférer à la charge inscrite à l'intérieur de votre cave). Ne dépassez pas la contenance maximale prévue (attention à ne pas boucher le filtre à charbons).

Dans la réalité, on pourrait ranger, à l'extreme, plus de bouteilles en empilage monotype et sans clayette, mais une « cave variee » se constitue d'une grande variete de bouteilles et I'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probabilitement un peu moins que le maximal anoncé.

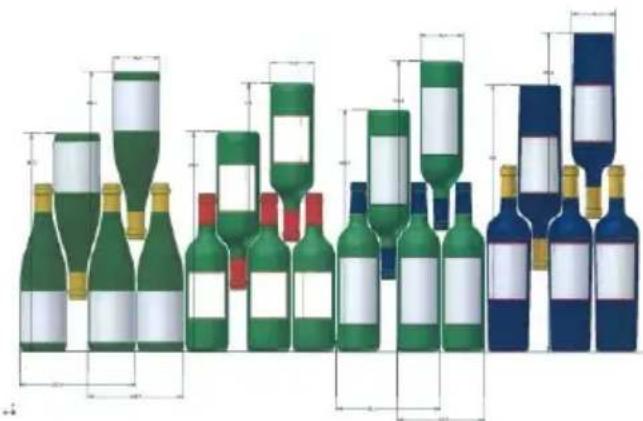

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon la hauteur des bouteilles, leur diamètre et leur méthode de croissement.

À titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être à environ 30% sous la quantité initiale calculée à partir de Bordeaux.

Types de croisement

Tete bêche col à col :

Notez bien la différence de profondeur!

Tête bêche col entre futs :

Chargement accru

Capacité annihilée

La capacité Announced est la capacité maximale calculée avec un nombre de clayette définie qui varie selon les modèles. Ce standard est calculé avec des bouteilles 75cl type bordeaux tradition. Tout autre type de format de bouteilles ainsi que l'ajout de clayettes réduiront considérablement la capacité de stockage.

La capacité maximale a ete calculée avec 4 ou 5 clayettes suivant le modele.

La capacité de votre cave à vin est mesure selon le standard EN62552.

7. NETTOYAGE ET ENTRETIEN

Avant de nettoyer votre apparéil (opération à faire régulière), débranchez l' apparéil en retardant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, laterales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez avec de l'eau pure, laissez secher totalement avant de rebrancher. N'utilise ni solvants, ni agents abrasifs.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n'affectera pas les températures de votre cave. Afin de protéger vos vinspendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pourdes coupures de courant de très longue durée, prenez les mesures nécessaires pourprotéger vous vin.

• Si l'appareil est débranché, eteint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce matériel, le compréseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).

• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisis et celles affichées ne correspondant pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

• Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.
• Longs séjours: si vous appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et sechez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure.

Si vous devez déplacer votre cave à vin

• Débranchez votre cave avant toute opération.
• Enlevez toutes les bouteilles presents dans la cuve et fixez les éléments mobiles.
  Pour éviter d'endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.
• Fermez entièrement la porte.
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protégez également votre appareil avec une couverture ou un tissu similaire.

8. EN CAS DE PANNE

Malgré tout le sein que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifie néanmoins que:

• La prise de courant est toujours en place
• Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel

IMPORTANT: si le cordon d'alimentation fourni est endommagé, il doit être remplaçé par le fabricant, un service agrée de la marque ou du revendeur. Dans tous les cas, il doit être remplaçé par un personnel qualifié pour éviter tout risque de blessure.

SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranche la prise murale avant toute opération d'entretien ou réparation !

9. PIECES DETACHEES ET SAV

Les pieces de rechange esthétiques et fonctionnelles conformément au RÉGLEMENT (UE) 2019/2019 (Annexe II, point 3.), sont mises à disposition des réparateurs professionnels et utilisateurs finaux pour une période 7 ans ou 10 ans (Liste en Annexe II, point 3.a.1 et 3.a.2) à compter de la mise sur le marché de la première unité du modele. La liste des pieces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l'adresse suivante : FRIO - Interfroid Services, 143 Bd Pierre Lefauchex - 72230 ARNAGE Pour les autres pieces détachées fonctionnelles et non spécifiées dans le règlement UE 2019/2019, elles sont disponibles pour une durée de 10 ans. Toutes les caves FRIO bénéficient d'une garantie pieces fonctionnelles de 1 an.

Le règlement (UE) 2019/2019 et ses annexes sont disponibles sur le site Européeneur-lex.europa.eu

Vous pouze résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après vente. Essayez avec les suggestions ci-dessous :

PROBLEMES	CAUSES POSSIBLES
La cave ne démarre pas	La prise n'est pas branchée.Si votre cave à vin est dans un local non chauffé, voir paragraphe kit hiver.Le fusible a sauté au niveau de votre installation électrique.
La cave ne refroidit pas assez	La position du thermostat est sur une demande de froid peu importante : réajustez sa position.La température externe est au-delà de la température d'application de la cave.
La cave refroidit trop	La position du thermostat est sur une demande de froid trop importante : réajustez sa position.
Le taux d'humidité est trop élevé	L'hygrométrie est régulée par le principe de la thermodynamique. En période de refroidissement, il y a une formation de givre (l'air froid assée l'air), le taux d'humidité va chuter à 40%. En période de réchauffement, le givre fond et le taux peut grimper à 75%.
Les étiquettes se décollent	En faisant la moyenne des deux valeurs, nous obtenons les 55% de taux d'humidité. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel. Pour diminuer l'humidité dans la cave, deux alternatives : - Remplacer les filtres à charbon - Baisser légèrement la température à l'intérieur de la cave
Le taux d'humidité est trop bas	L'hygrométrie est régulée par le principe de la thermodynamique. En période de refroidissement, il y a une formation de givre (l'air froid assée l'air), le taux d'humidité va chuter à 40%. En période de réchauffement, le givre fond et le taux peut grimper à 75%. En faisant la moyenne des deux valeurs, nous obtenons les 55% de taux d'humidité. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel. Pour augmenter le taux d'humidité dans la cave, deux alternatives : - Disposer un bocal d'eau en partie haute de la cave - Augmenter légèrement la température à l'intérieur de la cave
La température de la cave oscille	La véritable température à prendre en compte est celle dans la bouteille. Les variations instantanées que vous pouze relever correspondant aux cycles de fonctionnement du compresseur. C'est par ce principe de faibles variations répétées dans l'air de votre cave à vin qu'une température moyenne propice à assurer à vos vins les mêilles conditions d'épanouissement est obtenue. Si la température constatée dans votre cave est différente de celle constatée habituallément et ne varie pas durablement (sur plusieurs heures et hors positionnement dans un local non chauffé compris entre 10°C et 12°C), veuillez contacter le service après vente de votre revendeur.
Le compresseur de la cave tourne sans arrêt	Si aucune production de froid n'est constatée, appelez votre SAV.
Vibrations	Contrôlez et assurez-vous que la cave soit bien au niveau et que tous les pieds représent au sol.
La cave semble faire beaucoup de bruit	Le compresseur est bruyant : vérifie sa fixation sur les cauchouchus (silent-blocks) et s'il n'est pas en contact avec un autre élément. De petits claquements se font entendre : ceux-ci proviennent de la circulation du gaz dans les tubulures et résultat d'un fonctionnement normal de votre cave à vins.
Il y a de mauvaises odeurs dans la cave	Nettoyez votre cave et arez-la quelques jours. Procedez au remplacement des filtres à charbon.
Les clayettes s'affaisent lors du chargement	Vérifiéz que la capacité maximale de charge ne soit pas dépassée et que les clayettes soient correctement positionnées.
Il y a de l'eau au fond de la cave	Ce n'est pas préjudicable à votre vin et c'est un phénomène normal dans les premiers jours d'utilisation. - Assurez-vous que les 2 pieds avant soient légèrement surélevés. - Assurez-vous que le tuyau d'évacuation des eaux de condensat ne soit pas bouché
La porte ne se ferme pas bien	La cave n'est pas à niveau Le joint de la porte est sale ou abîmé. Les clayettes ne sont pas bien positionnées. Une partie du contenu empêche la porte de se fermer.

Remplacement de la lampe d'éclairage (selon modele)

Cet apparéil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication de votre cave à vin, les

LED étaient défectueuses, veuilles contacter votre service après-vente pour toute intervention.

11. QUELQUES INFORMATIONST UTILES

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins!

Les opinions varient, la température ambiente également mais beaucoup s'accordent sur :

Grands vins de Bordeaux – Rouges		16 – 17°C
Grands vins de Bourgogne – Rouges		15 – 16°C
Grands crûs de vins blancs secs		14 – 16°C
Rouges légers, fruitiés, jeunes		11 – 12°C
Rosés de Provence, vins de primeur		10 – 12°C
Blancs secs et vins de pays rouges		10 – 12°C
Vins de pays blancs		8 – 10°C
Champagnes		7 – 8°C
Vins liquoreux	6°C

Tableau d'épanouissement en années

APPELATION	BLANC ROSE	ROUGE
Alsace	1 - 4
Alsace Grands Crus	8 - 12
Beaujolais (crus)		1 - 4
Beaujolais primeur		1 - 2
Bergerac	2 - 3	3 - 4
Bordeaux	2 - 3	3 - 4
Bourgogne	5	7
Cahors		5 - 10
Côtes de Provence	1 - 2	2 - 5
Côte Rôtie, Hermitage	8	8 - 15
Grands crus de Bourgogne	8 - 10	10 - 15
Grands crus de Bordeaux	8 -10	10 - 15
Jurançon moelleux, liquoreux	6 -10
Jurançon sec	2 - 4
Languedoc	1 - 2	2 - 4
Loire	5 - 10	5 - 12
Loire moelleux liquoreux	10 - 15
Mâcon	2 - 3	1 - 2
Montbazillac	6 - 8
Savoie	1 - 2	2 - 4
Vallee du Rhône	2	4 - 8
Vin jaune	20

Le registre de cave (l'original, une innovation de Climadiff) vous aide pour cela!

Suivant modèles et hors porte verre, la contre porte de votre cave est spécialement conçue pour receivevoir des notes d'information sur le registre de cave pour inscription à la craie des caractéristiques de votre collection ou la liste des crus classés. N'écrivez sur le registre de cave qu'avac une craie.

Afin de limiter la manipulation de vos vins, veillez à positionner au fond les crus destinés à faire un long séjour dans la cave.

Pour effacer, utilisez un chiffon ou une éponge légèrement humide. Ne jamais utiliser de détergent ou de matières abrasives.

12. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2019/290/UE relative aux déchets d'équipements ELECTriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux appar兼ils électriques et/ou électroniques ou bien, si vous achetez un appariel équivalent, au revendeur de ce nouvel appareil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et ajustate visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été achété.

13. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des générantes ne peut être interprétré comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de réduction dans les générées.

Document non contractuel.

Niet-contractueel document.

CLASSE	SYMBOLE	PLAGE DE TEMPERATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

Grands crûs de vins blancs secs	14 – 16°C
Rouges légers, fruitiés, jeunes	11 – 12°C
Rosés de Provence, vins de primeur	10 – 12°C
Blancs secs et vins de pays rouges	10 – 12°C
Vins de pays blancs	8 – 10°C
Champagnes	7 – 8°C
Vins liquoreux	6°C

APPELATION	BLANC ROSE	ROUGE
Alsace	1 - 4
Alsace Grands Crus	8 - 12
Beaujolais (crus)		1 - 4
Beaujolais primeur		1 - 2
Bergerac	2 - 3	3 - 4
Bordeaux	2 - 3	3 - 4
Bourgogne	5	7
Cahors		5 - 10
Côtes de Provence	1 - 2	2 - 5
Côte Rôtie, Hermitage	8	8 - 15
Grands crus de Bourgogne	8 - 10	10 - 15
Grands crus de Bordeaux	8 - 10	10 - 15
Jurançon moelleux, liquoreux	6 -10
Jurançon sec	2 - 4
Languedoc	1 - 2	2 - 4
Loire	5 - 10	5 - 12
Loire moelleux liquoreux	10 - 15
Mâcon	2 - 3	1 - 2
Montbazillac	6 - 8
Savoie	1 - 2	2 - 4
Vallee du Rhône	2	4 - 8
Vin jaune	20
