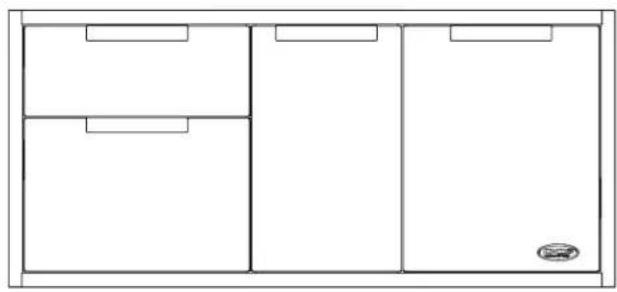

MODE D'EMPLOI ADR2-36 DCS

email: [e-mail]151 Nous vous remercions d’avoir choisi ces tiroirs professionnels DCS by Fisher & Paykel. Nous avons conçu ce Manuel d’utilisation et d’entretien pour expliquer les fonctions uniques de ces appareils. Ce manuel contient des informations extrêmement utiles sur la façon correcte de les installer, les faire fonctionner et en faire l’entretien. Vous pourrez ainsi en profiter pendant des années en toute sécurité. Aidez-nous à mieux vous servir en remplissant l’enregistrement de produit et en nous le soumettant depuis notre site Web à www.dcsappliances.com. Sélectionnez « Customer Care » sur la page d’accueil puis « Product Registration ». De plus, gardez ce manuel à portée de main afin de rapidement trouver réponse à vos questions durant l’utilisation de votre nouvel appareil. Si vous avez des questions au sujet de notre produit, communiquez avec un représentant du centre de service à la clientèle DCS par téléphone :1-888-936-7872, ou par courriel : [e-mail]. REMARQUE : Veuillez noter les numéros de modèle, code, et de série sur cette page pour information (situé sur l’autocollant sur la contrefiche arrière du côté réservoir - voir Fig. 04) NUMÉRO DE MODÈLE CODE NUMÉRO DE SÉRIE REMARQUE : Inspecter le produit pour vérifier qu’il n’a pas été endommagé pendant l’expédition. En cas de dommages, contacter le transporteur et entamer une déclaration pour dommage. DCS by Fisher & Paykel n’est en aucun cas responsable des dommages pendant l’expédition. Ne pas jeter le matériau d’emballage (boîte, palette, sangles) avant d’avoir inspecté l’unité.

1. Ne laissez pas des enfants ou des animaux de compagnie jouer à l’intérieur ou autour des tiroirs.

2. Nettoyez les tiroirs périodiquement avec un détergent liquide pour

vaisselle doux et de l’eau.

3. Pour préserver l’aspect extérieur, appliquez un produit à polir pour acier

inoxydable sur les surfaces extérieures sur une base régulière.

4. Désinfectez les surfaces des tiroirs à chaque saison au besoin.

5. Pour éviter la formation de moisissure, évitez de ranger des serviettes

de table en tissu ou des nappes dans les tiroirs pendant des périodes prolongées.

6. Les ustensiles de cuisson rangés dans les tiroirs doivent être placés dans

des sacs en plastique scellables ou lavés chaque fois avant d’être réutilisés.

7. Pour éviter des blessures corporelles ou ne pas endommager les tiroirs,

évitez de les surcharger. Le poids maximum par tiroir est de 34 kg (75 lb).

A L’INTENTION DE NOS CLIENTS

AVERTISSEMENT 1. Évitez de stocker ou d’utiliser de l’essence ou tout autre liquide et vapeur inflammable à l’intérieur ou à proximité de cet appareil ou de tout autre.

2. Évitez de ranger une bouteille de gaz propane (qui n’est pas connectée car non utilisée) à l’intérieur ou à proximité

de cet appareil ou de tout autre.

1. Commencez par vous assurer que l’installation et l’entretien sont effectués correctement.

2. Suivez les instructions d’installation du manuel.

3. Pour prolonger la durée de vie utile du produit, suivez les consignes d’utilisation et d’entretien de ce manuel.

Évitez de ranger au-dessus ou à l’intérieur d’un quelconque appareil des articles pouvant attirer les enfants. Ceux-ci peuvent se blesser sérieusement s’ils grimpent sur ou à l’intérieur de l’appareil pour atteindre l’objet en question.

INSTALLATION Effectuer la découpe et installer la structure de support 6 Retrait des tiroirs 7 Enfoncer les tiroirs et les monter sur la structure de support 9 Réinstallation des tiroirs 10-11

■ La face de l’élément doit être propre et plate. ■ Tous les angles doivent être de 90º et d’équerre. ■ La structure de support doit être résistante aux dommages de l’humidité. ■ Toutes les conduites de gaz et tuyauteries doivent être effectuées avant d’installer les tiroirs d’accès. ■ Ne pas utiliser de produits abrasifs (acide, solvant, produit d’étanchéité) autour de cette unité. ■ Toutes les préparations d’élément et/ou de sol doivent être terminées avant l’installation.

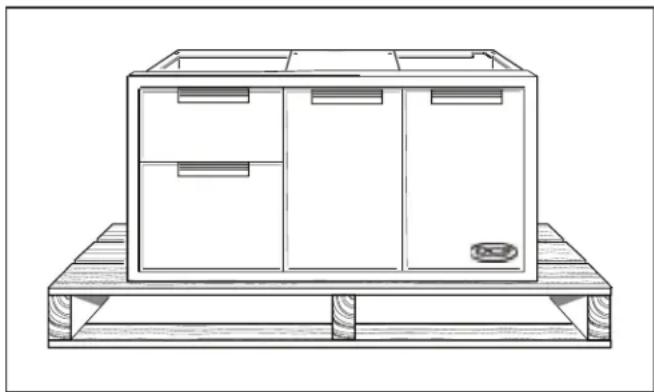

INSPECTION APRES LIVRAISON

1. Inspectez les tiroirs pour vous assurer qu’ils n’ont subi aucun

dommage durant le transport.

2. Le cas échéant, appelez le transporteur et soumettez une

réclamation pour dommages. DCS by Fisher & Paykel n’est pas responsable des dommages subis durant le transport. REMARQUE : Ne jetez aucun matériel d’emballage (boîte, palette, sangles) avant d’avoir inspecté l’appareil. ■ Faites fonctionner les tiroirs pour vous assurer qu’ils glissent correctement. ■ Examinez le devant des tiroirs pour vous assurer qu’il n’y a aucune bosse ou égratignure. Fig. 25

INSTALLATION SUPERPOSÉE

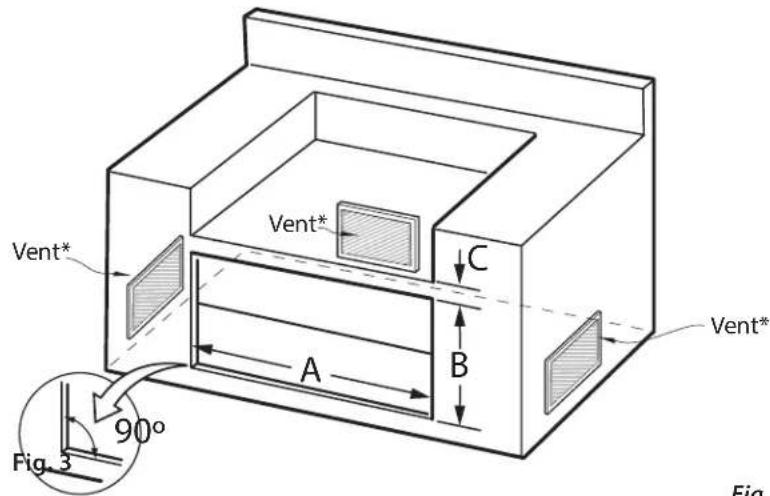

1. Effectuez une découpe dans votre armoire ou îlot avec les dimensions suivantes (Fig. 3A) :

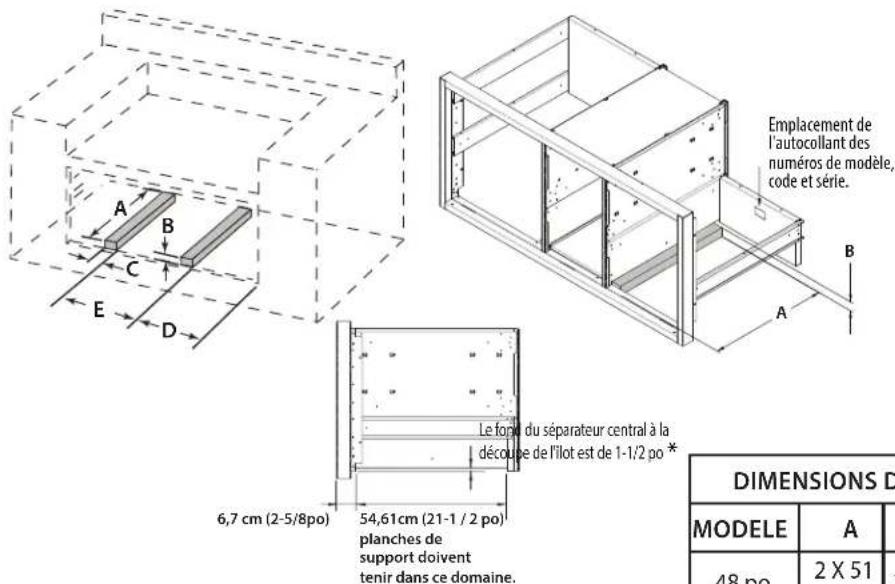

2. Placez des pièces 2 x 4 pour fournir un support à la structure des tiroirs aux emplacement indiqués sur la figure (Fig. 4A).

3. La longueur des planches est indiquée dans (Fig. 5A).DIMENSIONS DES DECOUPESMODELE

0,+0,3cm 0,+0,3cm ADR248116,8 cm 50,8 cm 2,54 cm min.ADR23686,4 cm 50,8 cm2,54 cm min.ADR23071,2 cm 50,8 cm2,54 cm min.ADR22456 cm 50,8 cm2,54 cm min. REMARQUE : Chaque coin de découpe doit être de 90º pour que les tiroirs d’accès entrent correctement. Fig. 3

• Prévoir pour l’installation en îlot 3 évents minimum à raison de 64 cm2 (10 po2) par évent (installation typique).Fig. 3A6 INSTALLATION Fig. 5AFig. 4A Afin d’assurer le bon fonctionnement des tiroirs, assurez-vous que les planches de support sont plates et de niveau. *En fonction de l’application. Dessus des planches de support doit être à 1-1/2” au-dessus du chant inférieur de la découpe. Fig. 6A4. Lors de l’installation des planches de support, assurez-vous qu’elles sont de niveau.

5. S’assurer que le fond du séparateur central repose sur les planches de support comme il l’est illustré (Fig. 4).

island cutout1-1/2" Bottom of center divider to

Le fond du séparateur central à la découpe de l'îlot est de 1-1/2 poEmplacement del'autocollant des numéros de modèle, code et série.

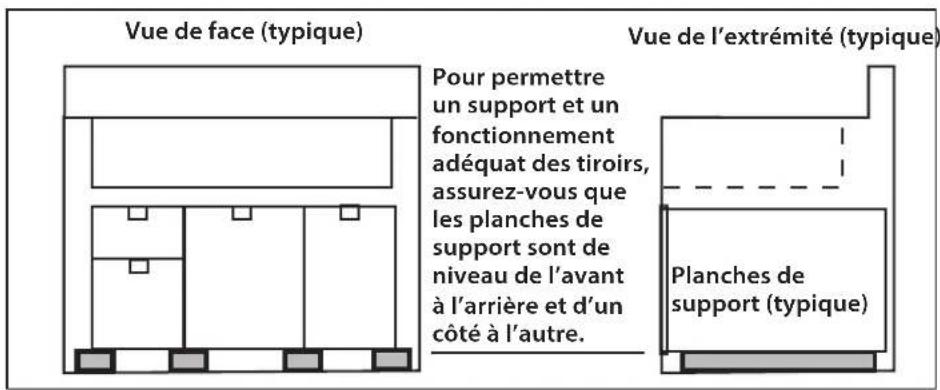

Pour permettre un support et un fonctionnement adéquat des tiroirs, assurez-vous que les planches de support sont de niveau de l’avant à l’arrière et d’un côté à l’autre. Planche de support (typique) Planches de support (typique) Vue de face (typique) Vue de l’extrémité (typique)

INSTALLATION ENCASTRÉE

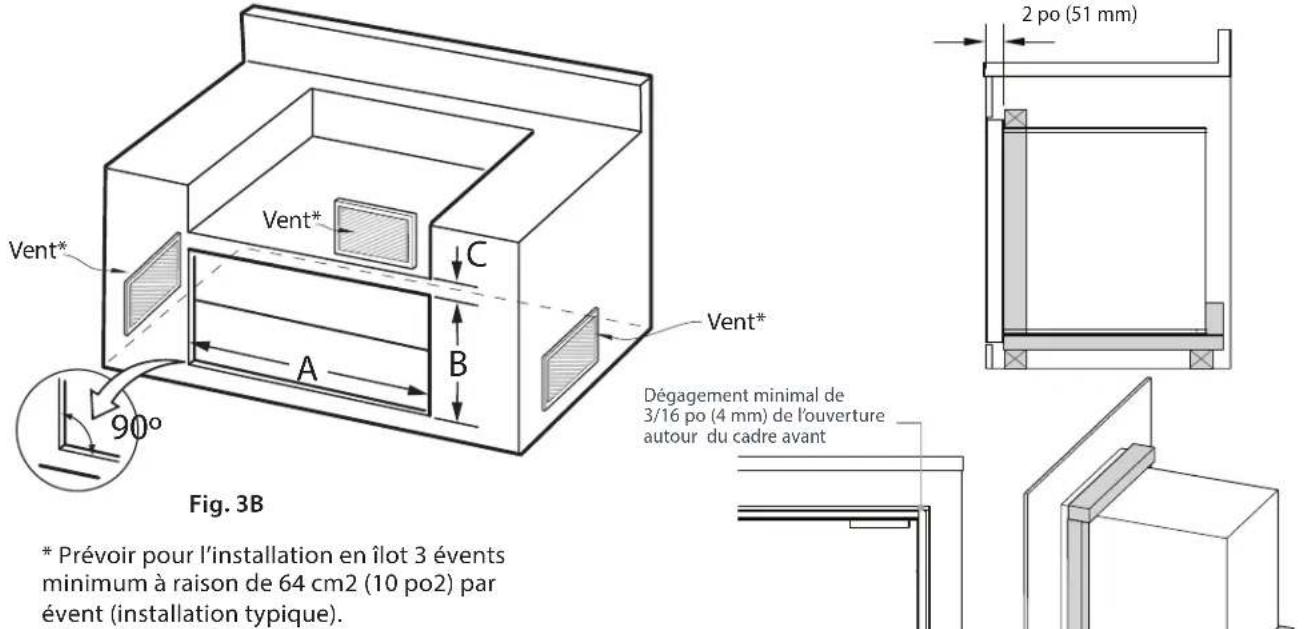

1. Effectuez une découpe dans votre armoire ou îlot avec les dimensions suivantes (Fig. 3B) :

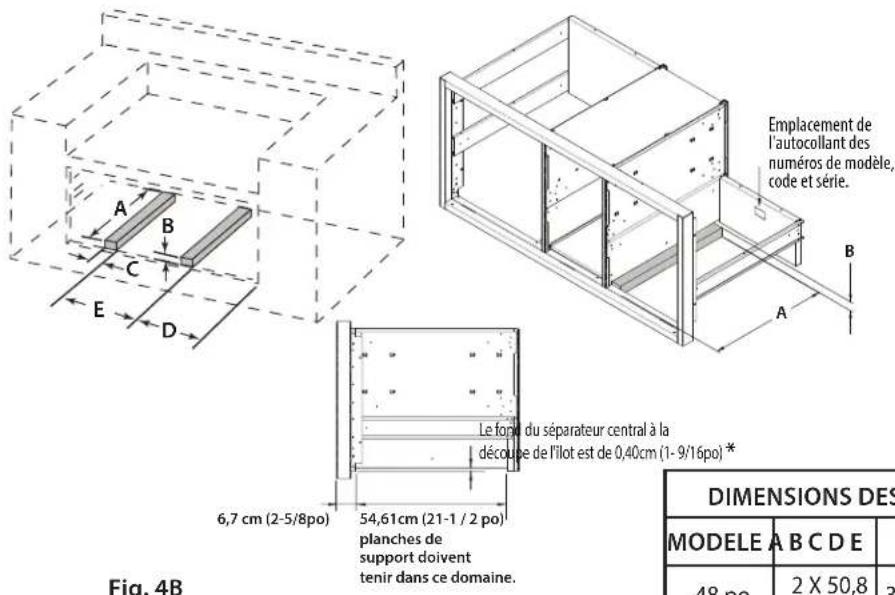

2. Placez des pièces 2 x 4 pour fournir un support à la structure des tiroirs aux emplacement indiqués sur la figure (Fig. 4B).

3. La longueur des planches est indiquée dans (Fig. 5B).

Le cadre doit localiser l’Assemblée accès tiroir dans le centre de la découpe, et être fixé à l’enceinte de telle sorte que l’appareil est maintenu en place de façon fiable. REMARQUE : Chaque coin de découpe doit être de 90º pour que les tiroirs d’accès entrent correctement. Fig. 3B

• Prévoir pour l’installation en îlot 3 évents minimum à raison de 64 cm2 (10 po2) par évent (installation typique). 90º

Un cadre doit être construit à 2 po (51 mm) en retrait de la face avant du produit pour permettre de pousser le produit contre le cadre avant et masquer le dégagement de l’ouverture autour de ce dernier.Le cadre doit localiser l’ensemble de porte d’accès au centre de la découpe, et être fixé à l’enceinte de telle sorte que l’appareil est maintenu en place de façon fiable. Important! Ne pas sceller le produit avec du mastic silicone ou similaire Cela permettra entraîner dans le produit étant difficile à enlever pour l’entretien. 2 po (51 mm)

Dégagement minimal de 3/16 po (4 mm) de l’ouverture autour du cadre avant

0,+0,3cm C D ADR248 122,3 cm 56 cm 2,54 cm min. 2,54 cm min. ADR236 91,8 cm 56 cm 2,54 cm min. 2,54 cm min. ADR230 76,6 cm 56 cm 2,54 cm min. 2,54 cm min. ADR224 61,4 cm 56 cm 2,54 cm min. 2,54 cm min.8 INSTALLATION Afin d’assurer le bon fonctionnement des tiroirs, assurez-vous que les planches de support sont plates et de niveau. Fig. 4BFig. 5BFig. 6B *En fonction de l’application. Dessus des 3 x 4 doit être à 1 1/2” au-dessus du chant inférieur de la découpe.

1. Lors de l’installation des planches de support, assurez-vous qu’elles sont de niveau.

2. S’assurer que le fond du séparateur central repose sur les planches de support comme il l’est illustré (Fig. 4).

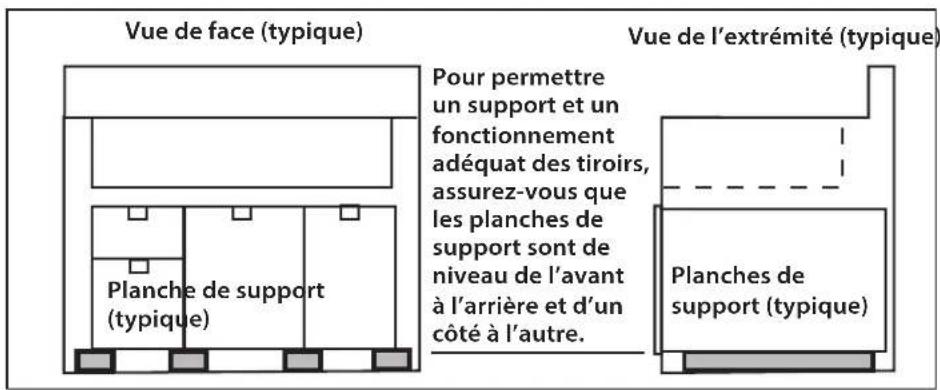

Pour permettre un support et un fonctionnement adéquat des tiroirs, assurez-vous que les planches de support sont de niveau de l’avant à l’arrière et d’un côté à l’autre. Planche de support (typique) Planches de support (typique) Vue de face (typique) Vue de l’extrémité (typique) Permettre un 6,7cm écart de pour montage encastré.

Le fond du séparateur central à la découpe de l'îlot est de 0,40cm (1- 9/16po)Emplacement del'autocollant des numéros de modèle, code et série.

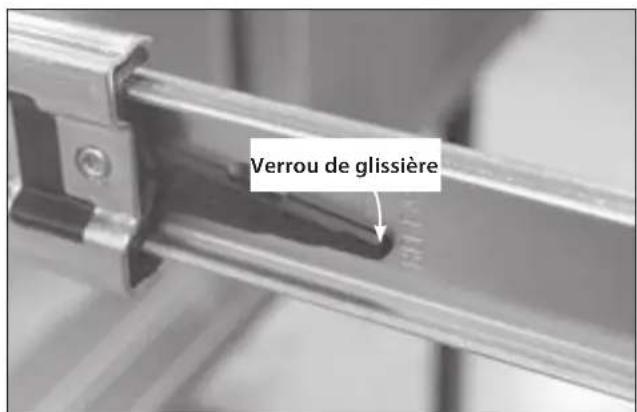

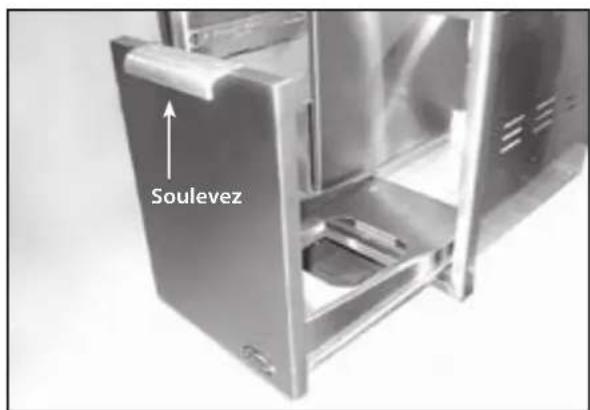

1. Une fois l’appareil inspecté, retirez les tiroirs en tirant jusqu’à ce que le verrou de glissière soit visible. Enfoncez soigneuse- ment le verrou du côté gauche tout en soulevant du côté droit, et tirez les tiroirs pour les sortir complètement du châssis (Fig. 7). 2. Pour éviter d’endommager les surfaces, placez les tiroirs sur une surface stable sur une serviette ou une nappe de protection. Pour retirer le tiroir ADR2-24, tirez le tiroir et soulevez l’extrémité par la poignée pour dégager les roulettes (Fig. 8). ENFONCER DANS LE CADRE ET MONTER SUR LA STRUCTURE DE SUPPORT 1. Avec l’aide d’un assistant, Soulever l’unité et la glisser dans la découpe de l’élément. Effectuez l’ajustement nécessaire. 2. Repérer les trous de montage sur le cadre (Fig. 9 et illustrations). Fixez l’appareil à l’aide de vis appropriées pour le type de matériau des armoires. REMARQUE : Selon l’épaisseur du mur et l’emplacement des trous de montage, ajoutez au besoin une planche supplémen- taire pour permettre une bonne prise des vis. Fig. 9 Verrou de glissière 29,8 cm (11-3/4 po) 10,5 cm (4-1/8 po) 3,4 cm (1-5/16 po)

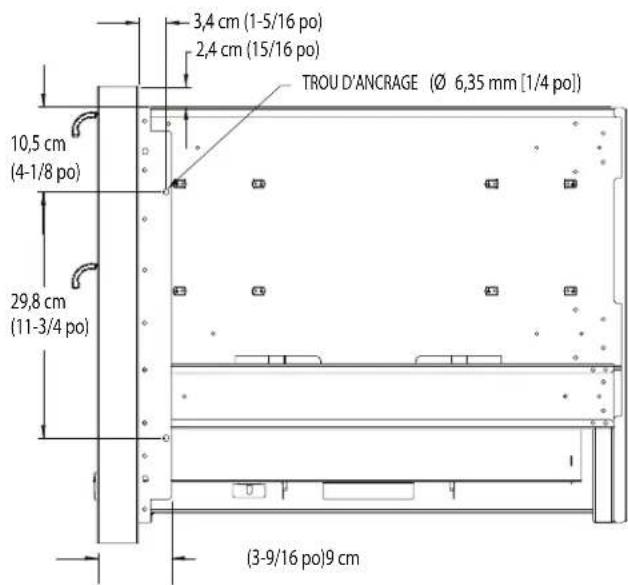

2,4 cm (15/16 po) (3-9/16 po)9 cm Fig. 8 Soulevez10 INSTALLATION Fig. 10 Fig. 11 Fig. 12 Glissière de la cavité du tiroir Glissière de tiroir enfoncée correctement.

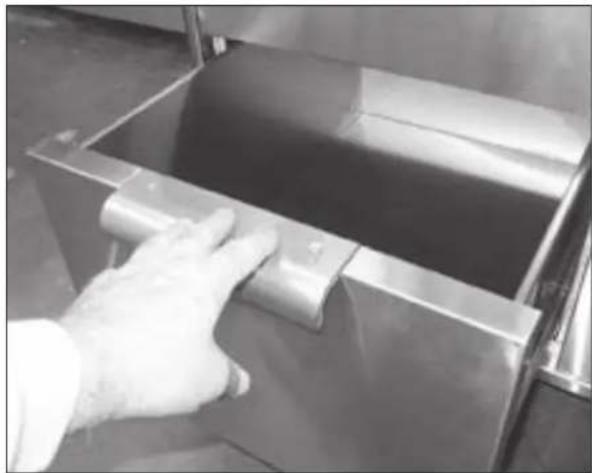

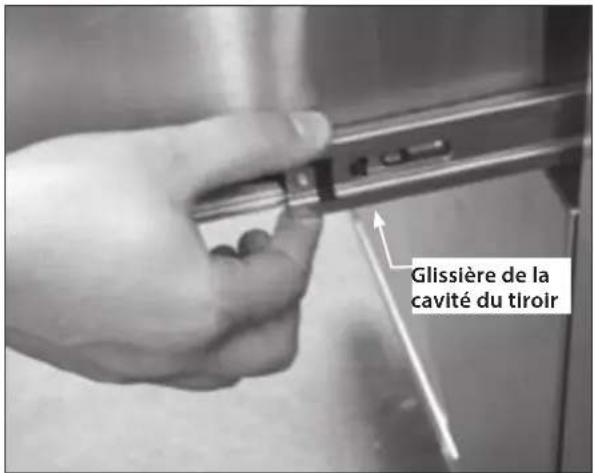

REINSTALLATION DES TIROIRS

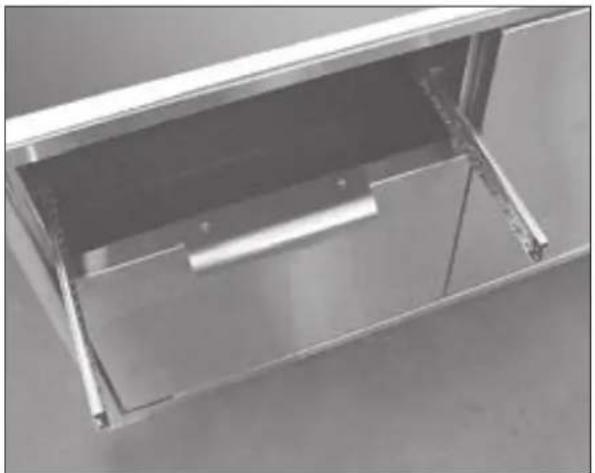

1. Réinstallez les tiroirs en étirant leurs guides tel qu’indiqué à la Fig. 10.

2. Tout en gardant le tiroir parallèle à l’armoire, alignez soigneusement puis enfoncez les extrémités des glissières. Glissez le tiroir de 2,5 cm (1 po) environ de sorte que les glissières puissent soutenir l’arrière du tiroir (Fig. 11). Fig. 13 Verrou de glissière 3. Tout en retenant le tiroir par la poignée, tirez les glissières de la cavité du tiroir par dessus les glissières du tiroir jusqu’à ce qu’elles cliquent (Fig. 12). 4. Vous sentirez une faible résistance lorsque vous enfoncez les tiroirs. Continuez à enfoncer le tiroir complètement pour achever la procédure. Le tiroir devrait à présent glisser en douceur, dans un sens comme dans l’autre, sans effort (Fig. 13).5. Votre réservoir de propane sera installé dans le renfoncement situé dans le bas du compartiment droit (Fig. 14). 6. Lors de la connexion à une bouteille de propane au grill, s’assurer que toutes les connexions sont serrées. Une fois les connex- ions de gaz effectuées, tester pour présence éventuelle de fuites de gaz. 7. Dans les modèles ainsi équipés, installez les deux (2) grilles fournies dans l’ouverture en les glissant sur les roulettes des parois latérales de la cavité centrale (Fig. 15).

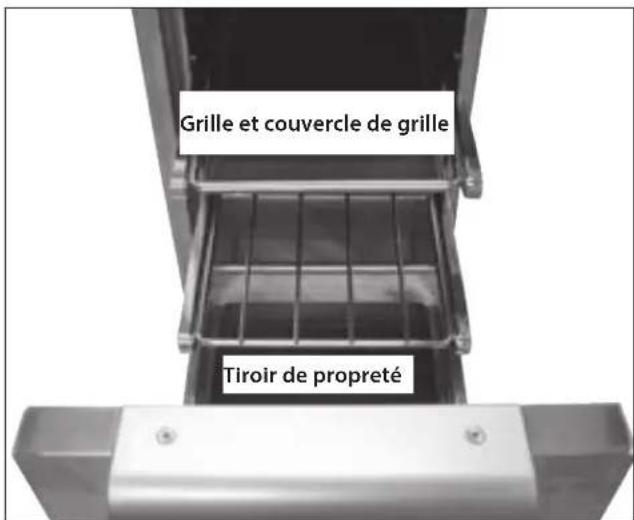

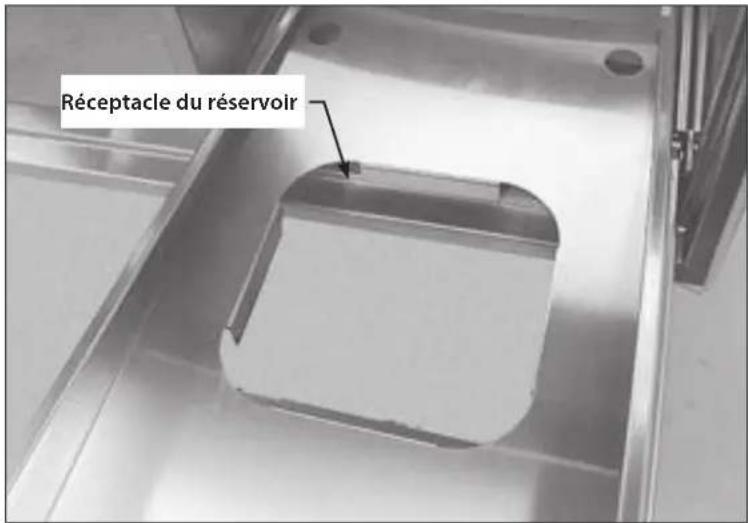

INSTALLATION Fig. 14 Réceptacle du réservoir Fig. 15 Tiroir de propreté Grille et couvercle de grille12 Les tiroirs d’accès sont fabriqués en acier inoxydable résistant à la corrosion et non magnétique. Toutes les pièces des tiroirs d’accès peuvent être nettoyées à l’eau chaude savonneuse, rincées, séchées et lustrées pour être brillantes avec un chiffon épais et doux. Toujours essayer cette méthode en premier car c’est la procédure de nettoyage la plus douce. On trouve toute sorte de nettoyants pour acier inoxydable sur le marché. Toujours utiliser la procédure de nettoyage la plus douce en premier, en frottant dans le sens du grain pour éviter de rayer la surface. Le nettoyant sera plus efficace quand il est utilisé dans le sens du grain (lignes de poli).

1. Certaines marques de nettoyants du même type sont plus durs que d’autres, lire leurs mode d’emploi. Un parfum ou

un agent propulseur peut faire une différence dans le produit, lire les ingrédients. Essayer sur une petite surface pour commencer. 2. Pour réparer des égratignures visibles à l’œil nu, frotter très légèrement avec du papier de verre 100, dans le sens du grain. 3. Des taches de graisse peuvent s’accumuler et s’incruster sur les surfaces en acier inoxydable sous l’effet de la cuisson, ce qui peut ressembler à de la rouille. Pour les enlever, utiliser un tampon abrasif (Scotch Brite par exemple) conjointement avec un nettoyant pour acier inoxydable. Toujours frotter dans le sens du grain.

3. Pour nettoyer ou récurer, utilisez uniquement des éponges propres, des tissus doux, des essuie-tout, des tampons

à récurer savonneux en plastique sans métal. (Utilisez uniquement des tampons contenant encore du savon car un tampon sec peut égratigner la surface.)

4. Rincez soigneusement et séchez en essuyant pour éviter de laisser des marques d’eau.

REMARQUE : L’acier inoxydable a tendance à se corroder en présence de chlorures et de sulfures, spécialement dans les régions côtières. Pour prévenir les risques de corrosion, laver toutes les surfaces en acier inoxydable toutes les 3 à 4 semaines à l’aide d’eau douce et d’un nettoyant pour acier inoxydable.

MARQUES DE NETTOYANTS

La référence à des noms de marques dans cette section est donnée à titre indicatif et ne saurait constituer un acte de promotion. L’omission d’une marque de nettoyant particulière ne signifie pas qu’elle est adéquate ou non. De nombreux produits sont distribués dans certaines régions seulement et sont disponibles dans des marchés et grands magasins locaux. MAINTENANCE Après le nettoyage, utilisez un produit à polir pour acier inoxydable, tel que Stainless Steel Magic®, sur les surfaces des tiroirs et des poignées. Pour préserver le fonctionnement doux des tiroirs, vaporisez les pièces de roulement avec du lubrifiant au silicone une fois l’an. (Fig. 16).

ENTRETIEN ET MAINTENANCE

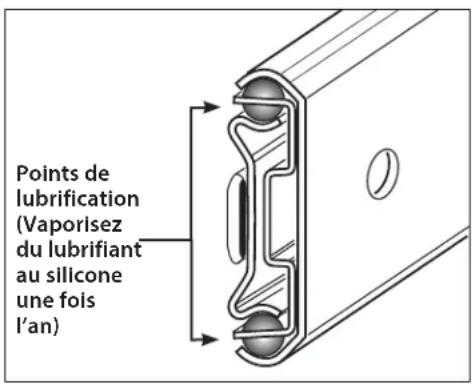

Fig. 16 Points de lubrification(Vaporisez du lubrifiant au silicone une fois l’an)13 ACCESSOIRES

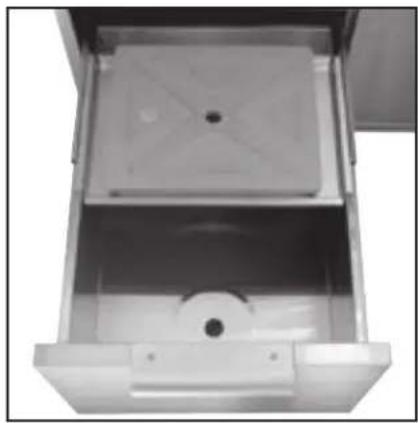

1. Freezer Pack (option, Kit n° 70696A)(Fig. 17)

Ce froid d’assistance Ice Pack (BLUICE) s’insère parfaitement dans le porte-rouleau se trouve sur le 30 “et 48” accès tiroirs et chariots de CAD

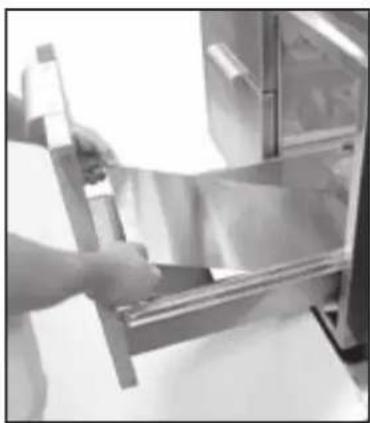

2. Porte-panier de déchets (option, Kit n° 70906)(Fig. 18)

3. Couvercle inférieur (option, Kit n° 70907)(Fig. 19)

Fig. 17 F reezer Pack (option) Fig. 18 Porte-panier de déchets (option) Fig. 19 Couvercle inférieur (option) ACCESSOIRES REMARQUE: Pour commander les accessoires ci-dessous, veuillez contacter le centre de service a la clientele Fisher & Paykel au numero 1-888-936-7872.14 SERVICE Pour le service sous garantie, veuillez contacter votre distributeur ou contactez le centre DCS agréé le plus proche au [phone] ou consulter notre site Web www.dcsappliances.com et choisir « Customer Care » pour trouver le Centre de service le plus proche. Avant d’appeler, veuillez avoir les informations suivantes à portée de main : ■ Numéro de modèle (situé sur l’autocollant sur la contrefiche arrière du côté réservoir - voir Fig. 04) ■ Numéro de série (situé sur l’autocollant sur la contrefiche arrière du côté réservoir - voir Fig. 04) ■ Code (situé sur l’autocollant sur la contrefiche arrière du côté réservoir - voir Fig. 04) ■ Date d’installation ■ Brève description du problème Votre satisfaction revêt la plus haute importance pour nous. Si un problème n’est pas résolu à votre entière satisfaction, veuillez communiquer avec nous : Écrivez-nous à l’adresse suivante : Fisher & Paykel Appliances, Inc. Attention : DCS Customer Care DCS Customer Care 695 Town Center Drive, Suite 180 Costa Mesa.
