FOIRE AUX QUESTIONS - FCRG3062BK FRIGIDAIRE

Comment allumer la cuisinière FRIGIDAIRE FCRG3062BK ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson que vous souhaitez utiliser jusqu'à la position souhaitée. Assurez-vous que le gaz est ouvert si vous utilisez le mode gaz.

Que faire si la cuisinière ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la cuisinière est correctement branchée à une source d'alimentation. Consultez également le manuel pour des solutions spécifiques.

Comment nettoyer les grilles de la cuisinière ?

Retirez les grilles et lavez-les avec de l'eau chaude savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Éteignez immédiatement la cuisinière, ouvrez les fenêtres et quittez la pièce. Contactez un professionnel pour inspecter la cuisinière.

Comment régler la température du four ?

Utilisez le bouton de commande de température pour sélectionner la température désirée. Attendez quelques minutes pour que le four atteigne la température choisie.

Pourquoi la lumière du four ne s'allume-t-elle pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que le four est correctement branché.

Les brûleurs ne s'allument pas correctement, que faire ?

Assurez-vous que les brûleurs sont propres et correctement positionnés. Vérifiez également l'alimentation en gaz.

Comment programmer la minuterie de la cuisinière ?

Appuyez sur le bouton de minuterie, puis utilisez les boutons de réglage pour définir la durée souhaitée. Appuyez à nouveau sur le bouton de minuterie pour démarrer.

Quel type de nettoyage est recommandé pour la surface de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif pour éviter de rayer la surface. Évitez les produits chimiques agressifs.

Comment réinitialiser la cuisinière ?

Débranchez la cuisinière pendant quelques minutes, puis rebranchez-la. Cela peut aider à réinitialiser les systèmes électroniques.

MODE D'EMPLOI FCRG3062BK FRIGIDAIRE

Vous ne devez ni entreprises, ni utiliser d'essence ou autres vapeurs ou liquides inflammables à proximité de cet apparéil ou de tout autre apparéil électroménager.

AVERAGEPOURVOTRESECURITE:

• QUE FAIRE SI VOUS DETECTEZ UNE ODEUR DE GAZ :

• Ne mettez pas d'appareil en marche.

• Ne touchez àaucun commutateur électrique; ne vous servez pas du téléphone de la maison.
• En utilisant le téléphone d'un voisin, appelez immédiatement le fournisseur de gaz. Suivez les directives données par votre fournisseur de gaz.
• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.

L'installation et l'entretien de cet apparéil doivent être réalisés par un installateur qualifié, un technicien de service ou le fournisseur de gaz.

A AVENTISSEMENT

Ne faites jamais fonctionner la

section de cuisson de surface supérieure de cet apparéil sans surveillance.

• Le non-respect de cet averissement peut entrainer un incendie, une Explosion ou un risque de brûture pouvant entrainer des dommages matériels, des blessures corporelles ou la mort.
• En cas d'incendie, éloignez-vous de l'appareil et

appelez immédiatement les pompiers.

N'ESSAYEZ PAS D'ETEINDRE UN FEU D'HUILE/ GRAISSE AVEC DE L'EAU.

Remarques importantes pour I'installateur

• Lisez toutes les instructions contenues dans ce guide avant de procéder à l'installation de la cuisine.
• Retirez tout le matériel d'emballage des compartments du four avant de connecter la cusinière à l'alimentation en gaz et à l'alimentation en électricité.
• Respectez tous les codes et tous les règlements.
  Assurez-vous de laisser ces instructions à l'utilisateur.

Remarque importante pour l'utilisateur

• Conservez ces instructions avec le guide d'utilisation et d'entretien pour vous y reporter ultérieurement.
  Assurez-vous que votre cuisine est installée et mise à la terre de façon appropriée par un installerateur qualifié ou un technicien de service.
  Assurez-vous que les revêtements muraux autour de la cuisine ne peuvent résister à la chaleur généree par la cuisine.
• Pour éliminer la nécessité d'atteindre au-dessus des éléments de surface, l'espace de stockage de l'armoire au-dessus des éléments doit être évité.

A AVERTISSEMENT

Risque de basculement

Assurez-vous d'enclenorcher le dispositif anti-renversement lorsque la cuisine est déplaced sur le plancher ou contre le mur.
- Ne faites pas fonctionner la cusinière si le dispositif anti-renversement n'est pas en place et enclenché.
- Le non-respect de ces instructions peut causeer des blessures fatales ou de graves brûlures aux enfants et aux adultes.

Pied de mise à niveau de la cuisine

Pour vérifier si le support anti-renversement est correctement installé, attrapez le bord arrrière de la cusinière à deux mains. et essayez doucement de faire basculer la cusinière vers l'avant. Lorsque le support est correctement installé, la cusinière ne doit pas basculer vers l'avant.

Reportez-vous aux instructions d'installation du support anti-renversement fournies avec la cuisine pour vous assurer que l'installation est effectue de façon appropriée.

Type de gaz approprié

Avant de commencer : Notre cuisine est preréglée en usine pour fonctionner au gaz naturel. Si une conversion au GPL est nécessaire, communique avec votre fournisseur de GPL pour obtenir de l'aide.

Il se peut qu'un nécessaire de conversion au GPL se trouve sur le panneau du bas, à l'arrière de la cuisineira. Si ce nécessaire de conversion n'est pas fourni, communiquez avec votre marchand pour有關ir le nécessaire approprié.

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÊRÉ À GAZ DE 30 PO

IMPORTANT MESURES DE SECURITÉ

L'installation de cette cusinière doit être faite conformément aux codes locaux ou, si ce type de code n'este pas, au code national sur le gaz combustible ANSI Z223.1 (derniere edition si I'appareil est instalé aux États-Unis).
- Si la cuisine est installée dans une maison préfabriquée (maison mobile), l'installation doit être conforme à la norme Manufactured Home Construction and Safety Standard, titre 24 CFR, partie 3280 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD [partie 280]) ou, si cette norme ne s'applique pas, l'installation doit être conforme à la norme ANSI/NCSBCS A225.1 de la Standard for Manufactured Home Installations, ou aux codes locaux.
- La conception de cette cusinière a été approuvée par CSA Group. Comme dans le cas de tous les apparciels fonctionnant au gaz et produitant de la chaleur, il est nécessaire de suivre certaines règes de sécurité. Vous les trouvez dans le Guide d'utilisation et d'entretien. Lisez-les attentivement.

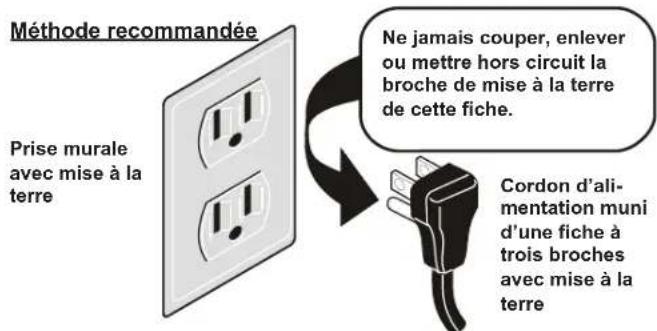

- Verifiez que votre cuisinière est installée et mise à la terre de façon appropriée par un installerateur qualifié ou un technicien de service.
- Cette cusinière doit être mise à la terre conformément aux codes locaux ou, en l'absence de tels codes, conformément au National Electrical Code ANSI/NFPA m 70 (dernière édition lorsque l'installation est faite aux États-Unis). Reportez-vous aux instructions de mise à la terre se trouvant à la page 8.
- Tous les matériaux utilisés dans la construction des armoires, des enceintes et des supports entourant le produit doivent avoir une température supérieure à 200^ (94 °C).
- Avant d'installer la cusinière dans un endroit recouvert de linoléum ou de tout autre type de revêtement de sol synthétique, assurez-vous que ce revêtement peut supporter une chaleur se situant au moins à 50^ ( 90^ ) au-dessus de la température de la piece sans qu'il ne rétrécisse, ne gaucisse ou ne se décolore. N'installez pas la cusinière sur de la moquette, à moins que vous placiez une plaque isolante en contreplaqué d'une épaissur de 0,6 cm (1/4 po) entre l'appareil et la moquette.
Assurez-vous que le revêtement des murs qui se trouve autour de la cuisine ne peut supporter la chaleur produit par cette-ci.
- N'obstruez pas le débit d'air ni au niveau de l'objet du four, ni autour de sa base. Ne bloquez pas non plus le panneau avant inférieur de la cuisineire. Évitez de toucher aux ouvertures de l'objet ou à la région située pres des surfaces, car celles-ci peuvent开发商 très chaudes lorsque le four fonctionne. Cette cuisineire nécessite de l'air frais pour permettre une bonne combustion des brûleurs.
- Les rideaux d'air ou autres hottes de cusinière en hauteur qui projettent de l'air vers la cusinière en contrebas ne doivent pas être utilisés avec des cusinières à gaz, sauf si la hotte et la cusinière ont été conçues, testées et repertoriées par un laboratoire d'essais indépendant et peuvent fonctionner conjointement.

A VERTISSEMENT N'ESSAYEZ PAS DE FAIRE FONCTIONNER LE FOUR A ALLUMAGE ELECTRIQUE DURANT UNE PANNE D'ELECTRICITE. REMETTEZ TOUTES LES COMMANDES DU FOUR A LA POSITION « OFF » (ARRÉT) EN CAS DE PANNE D'ÉLECTRICITE.

L'allumeur électriche rallumera automatiquement le brûleur du four lorsque l'électricité reviendra, si les commandes du thermostat du four ont été laissées à « ON » (marche).

Lorsqu'une panne d'électricité survient durant l'utilisation, les brûleurs de surface continueront de fonctionner.

Durant une panne d'électricité, les brûleurs de surface peuvent être allumés au moyen d'une allumette. Pour ce faire, tenez une allumette allumée pres du brûleur, puis faites tourner lentement le bouton à la position « LITE » (allumage). Faites preuve d'une grande prudence lorsque vous allumez les brûleurs de cette façon.

A VERTISSEMENT Ne laissiez jamais un enfant seul ou sans surveillance à proximé d'un apparil électroménager en marche. Enseignez aux enfants la manière d'utiliser les apparêls électroménagers de façon appropriée et sécurité. Ne laissiez jamais la porte du four ouverte lorsque celui-ci est laissé sans surveillance.

A VERTISSEMENT Grimper, s'appuyer ou s'asseoir sur les portes ou les tiroirs de la cuisine ne peut cause des blessures graves aux personnes ainsi que des dommages à la cuisine.

• Ne rangez pas d'articles pouvant interesser les enfants dans les armoires se situant au-dessus de la cuisine. En voulant atteindre ces articles, les enfants risqueraient de se brûler gravement.
• Pour éliminer le besoin d'avoir à se pencher au-dessus des brûleurs de surface, vous devriez éviter de ranger des articles dans les armoires situées au-dessus des brûleurs.

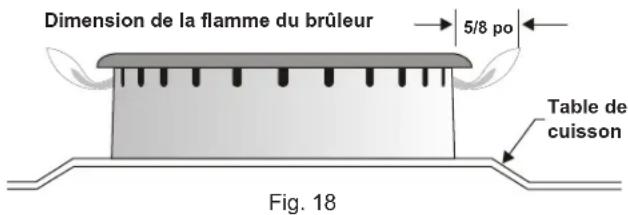

• Reglez la flamme du brûleur de surface pour qu'elle ne dépasse pas du bord de l'ustensile de cuisson. Les flammes excessives sont dangereuses.
• N'utilisez pas le four comme espace de rangement. Celà pourrait creer une situation potentiellement dangereuse.
• N'utilise jamais votre cusinière pour rechauffer ou chauffer une piece. Une utilisation prolongée de la cusinière sans aération ajuste peut s'avérer dangereuse.
• N'entreposez pas et n'utilise pas d'essence ni d'autres liquides et vapeurs inflammables pres de la cusinière ou de tout autre appeareil electroménager. Cela pourrait cause des explosions ou des incendies.
• Remettez toutes les commandes à la position « OFF » (arrêt) après avoir utilisé la fonction de programmation de la minutesie.
• Contrairement à celle de certaines cuisinières, la table de cuisson n'est pas amovible. Ne tentez pas de retarder cette table de cuisson.

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÊRÉ À GAZ DE 30 PO

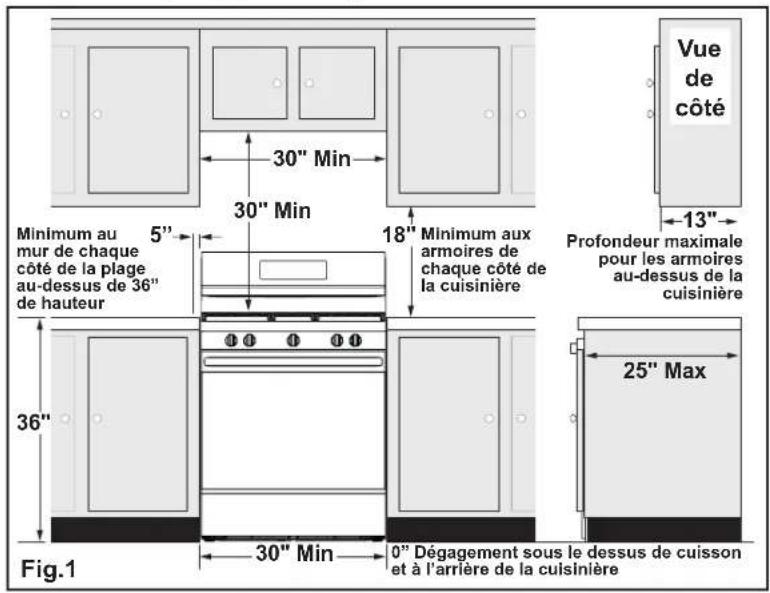

1. Dégagements et dimensions

a. Veillez a creer un dégagement suffisant entre la cuisine et les surfaces combustibles adjacentes.
b. Emplacement - Verifiez l'emplacement ou sera installee la ciusiniere. Confirmez la presence d'une source appropriee d'electricite et de gaz ainsi que la stabilité du plancher.

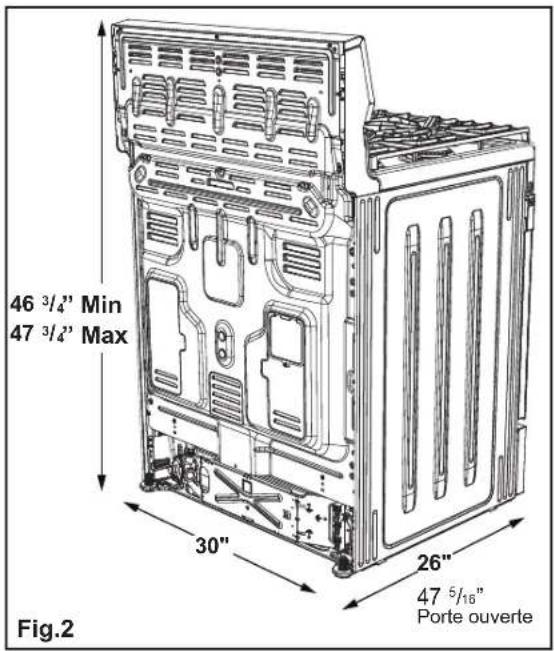

c. Les dimensions données sur l'image doivent etre respectees. Les dimensions données donnes procurent un degagement minimal. La surface qui supportera l'appareil doit etre solide et de niveau.

* AU MOINS 762 mm (30 po) DE DÉGAGEMENT ENTRE LE HAUT DE LA SURFACE DE CUISSON ET LE BAS D'UNE ARMOIRE EN BOIS OU EN METAL NON PROTEGEE; OU AU MOINS 610 mm (24 po) LORSQUE LE BAS DE L'ARMOIRE EN BOIS OU EN METAL EST PROTEGÉ PAR UN CELLODERME IGNIFUGE D'AU MOINS 6 mm (1/4 po) COMPORTANT UNE FEUILLE D'ACIER N° 28, D'ACIER INOXYDABLE D'AU MOINS 0,4 mm (0,015 po), D'ALUMINIUM D'AU MOINS 0,6 mm (0,024 po) OU DE CUIVRE D'AU MOINS 0,5 mm (0,020 po). 0 mm (0 po) CORRESPOND AU DÉGAGEMENT MINIMAL POUR L'ARRÊRÉ DE LA CUISINIÈRE. RESPECTEZ TOUTES LES EXIGENCES CI-DESSUS RELATIVES AUX DIMENSIONS POUR ÉVITER DES DOMMAGES À LA PROPRIÉTÉ, DES RISQUES D'INCENDIE ET DES DÉCOUPES DE COMPTOIR ET D'ARMOIRE INCORRECTES.
POUR ÉLIMINER LES RISQUES DE BRULURE OU D'INCENDIE
QUI PEUVENT SURVENIR EN VOUS PENCHANT AU-DESSUS
D'UN ÉLEMENT DE SURFACE CHAUD, VOUS DEVRIEZ ÉVITER
DE RANGER DES ARTICLES DANS LES ARMOIRES AU-DESSUS
DE LA CUISINIÈRE. SI VOUS UTILISEZ DES ARMOIRES SITUÉES
AU-DESSUS DE LA CUISINIÈRE POUR LE RANGEMENT, VOUS
POUVEZ RÉDUIRE LES RISQUES D'ACCIDENT EN INSTALLANT
UNE HOTTE QUI DÉPASSE D'AU MOINS 127 mm (5 po) À
L'HORIZONTALE EN DESSOUS DES ARMOIRES.

A AVENTISSEMENT

N'ESSAYEZ PAS DE FAIRE

FONCTIONNER LE FOUR À ALLUMAGE ÉLECTRIQUE DURANT UNE PANNE D'ÉLECTRICITE. REMETTEZ TOUTES LES COMMANDES DU FOUR À LA POSITION « OFF » (ARRÊT) EN CAS DE PANNE D'ÉLECTRICITE.

L'allumeur électriche rallumera automatiquement le brûleur du four lorsque l'électricité reviendra, si les commandes du thermostat du four ont été laissées à « ON » (marche).

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÈRE À GAZ DE 30 PO

Lorsqu'une panne d'électricité survient durant l'utilisation, les brûleurs de surface continueront de fonctionner.

Durant une panne d'électricité, les brûleurs de surface peuvent être allumés au moyen d'une allumette. Pour ce faire, tenez une allumette allumée pres du brûleur, puis faites tourner lentement le bouton à la position « LITE » (allumage). Faites preuve d'une grande prudence lorsque vous allumez les brûleurs de cette façon.

Instructions particulières pour les appareils installés dans l'Etat du Massachusetts :

Cet apparéil ne peut être installé dans l'État du Massachusetts que par un plombier ou un monteur d'installations au gaz qualifié de cet état. Si vous utilisez un raccord de gaz flexible, celui-ci ne doit pas excéder 0,91 m (3 pi) de longueur. Un robinet de gaz manuel en « T » doit être installé à la conduite de gaz qui est branchée à cet apparéil.

2. Outils nécessaires

(Portez des lunettes de sécurité lorsqu'you utilisez les outils)

Pour l'ajustement des pieds de mise à niveau et l'installation du support anti-renversement :

• Clé à molette ou pince multiprise ordinaire (Fig. a)
• Tournevis à douille de 5/16 po ou tournevis à lame plate (Fig. b)
• Perceuse electrique munie d'une mèche de 1/8 po (si l'installation est faite dans le beton, utilisez une mèche à maconnerie de 3/16 po) (Fig. c)
• Niveau (Fig. d)

Pour le raccord d'alimentation en gaz :

• Clé à molette et clé à tuyau (Fig. a et e)

Pour le réglage de la flamme du brûleur :

• Tournevis Phillips et petit tournevis à lame plate (Fig. f et g)

Matériel requis :

Pate a joint pour tuyau résistant au gaz propane/GPL (Fig. h)
- Robinet d'arrêt manuel sur la conduite d'alimentation en gaz (Fig. i)
- Conduite flexible neuve en métal pour apparéil electroménager (1,3 cm [1/2 po] de NPT x 1,9 cm [3/4 po] ou 1,3 cm [1/2 po] de diam. int.) approuvée par CSA International Étant donné que les tuyaux rigides empêchent la cusinière de bouger, nous recommendons l'utilisation d'une conduite flexible neuve (mesurant de 121,9 cm à 152,4 cm [4 pi à 5 pj]) pour chaque nouvelle installation ou réinstallation (Fig. j).
Utilisez des raccords-unions évasés neufs (1/2 po de NPT x 3/4 po ou 1/2 po de DI) (Fig. k).

Matériel fourni avec l'appareil :

• Gabarit pour support anti-renversement (Fig. 1)
• Support anti-renversement avec deux vis de montage (Fig. m)

Outils

Fig.a

Fig. e

Fig. b

Fig. f

Fig. g

Fig. d

Matériel

Fig. k
Fig. h

Fig. j

Fig. i

Matériel fourni avec l'appareil

Fig.1

Fig. m

3. Installer le support anti-renversement

AVIS DE SECURITE IMPORTANT!

Afin de réduire les risques de renversement, la cusinière doit être fixée au plancher de façon appropriée au moyen du support anti-renversement et des vis fournis avec la cusinière. Ne pas installer le support anti-renversement peut faire en sorte que la cusinière bascule si un poids excessif est place sur la porte ouverte ou si un enfant grimpe sur l'appareil. Des blessures graves peuvent être causées par le renversement de liquides chauds ou par la cusinière elle-même.

Si vous doivent changer l'emplacement de la cuisineire, les supports anti-renversement doivent également être installés au nouvel endroit.

Des instructions sont fournies pour l'installation dans le bois ou dans le ciment, sur le plancher ou sur le mur. Lorsque vous faites l'installation sur le mur, assurez-vous que les vis sont bien enforcées dans la cloison sèche et qu'elles sont fixées dans du bois ou du métal. Lorsque vous faites l'installation sur le plancher ou sur le mur, assurez-vous que les vis ne s'enforcent pas dans des fils électriques ou de la tuyauterie.

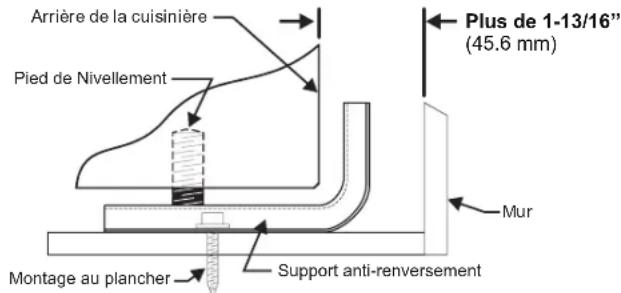

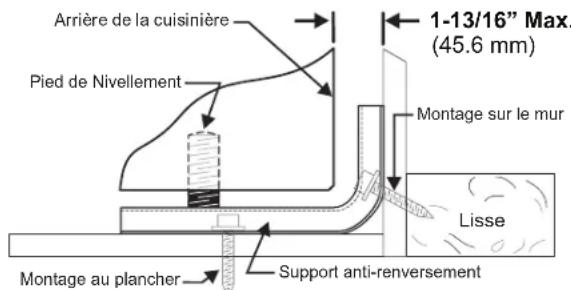

Instructions d'installation du support anti-renversement

a. Installation du support à l'aide du gabarit (le support peut être installé sur le côte gauche ou sur le côte droit de la cuisineire. Reportez-vous aux Figures 4, 5 et 7 pour l'installation du support si aucun gabarit n'est fourni).

Faites une marque sur le plancher ou sur le mur à l'endetroit où le côté gauche ou le côté droit de l'appareil se trouvera. Si l'arrière de la cuisine répôse contre le mur ou se trouve à moins de 4,5 cm (1-13/16 po) de celui-ci une fois installée, vous pouvez utiliser la méthode de montage sur le plancher ou sur le mur. S'il y a une moulure et que celle-ci empêche d'appuyer complètement le support contre le mur, enlevez-la ou montez le support sur le plancher.

Pour effectuer le montage sur le mur (Fig. 4), installez le support en plaçant le bord arrière du gabarit contre le mur qui se trouve à l'arrière de la cusinière et le bord latéral du gabarit sur la marque servant de repère pour l'emplacement du côte de la cusinière. Placez le support sur le dessus du gabarit et faites des marques sur le mur pour indiquer àquel endroit seront insérées les vis. Si l'arrière de la cusinière se trouve à plus de 4,5cm (1-13/16 po) du mur lorsqu'elle est installée, fixez le support au plancher (voir Fig. 5).

FIXEZ LE SUPPORT (montage au mur ou plancher)
Fig. 4

FIXEZ LE SUPPORT (montage au plancher seulment)
Fig. 5

Pour effectuer le montage sur le plancher, installez le support en plaçant le bord arrêté du gabarit à l'endetroit où l'arrête de la cuisinière se trouvera. Marquez les endroits ou les vis seront enforcées, tel qu'illustré sur le gabarit.

b. Perçage d'avant-trous et fixation du support - Percez un avant-trou de 0,3 cm (1/8 po) à l'endetroit où les vis seront

insérées (Fig. 6). Si le support doit être monté sur le mur,/perceez les avant-trous dans un angle descendant d'environ 20^ .Si le support doit être installé sur un plancher en beton ou en ceramique,percez des avant-trous de 0,5 cm 3/16 po) et d'une profondeur de 4,5 cm (1-3/4 po).Les vis fournies peuvent etre utilisées dans le bois ou dans le beton. Servez-vous d'un tournevis adouille de 5/16 po ou d'un tour le support.

Fig. 6

douille de 5/16 po ou d'un tournevis à lame plate pour viser le support.

c. Mise à niveau et positionnement de la cusinière - Mettez la cusinière de niveau en réglant les quatre (4) pieds de mise à niveau à l'aide d'une clé.

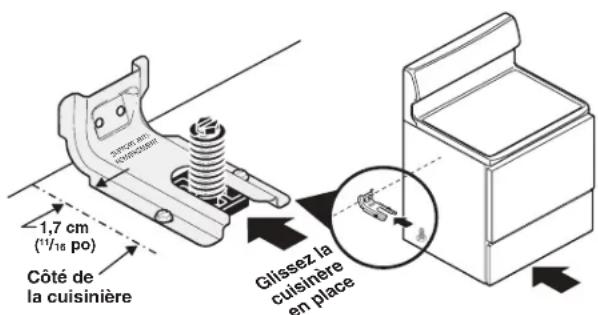

Remarque: Il est nécessaire de laisser un espace libre d'au moins 0,3 cm (1/8 po) entre le bas de la cuisinière et les pieds de mise à niveau pour le support.

Faites glisser la cusinière pour la remetre en place (Fig. 7). Retirez le panneau inférieur ou le tiroir de rangement pour vérifier si le pied de mise à niveau arrière est inséré et solidement fixé à l'aide du support. Dans le cas des modèles comportant un tiroir chauffant ou un tiroir-gril, agrippez le bord supérieur arrière de la cusinière et, avec précaution, tentez de la pencher vers l'avant.

Fig. 7

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÈRE À GAZ DE 30 PO

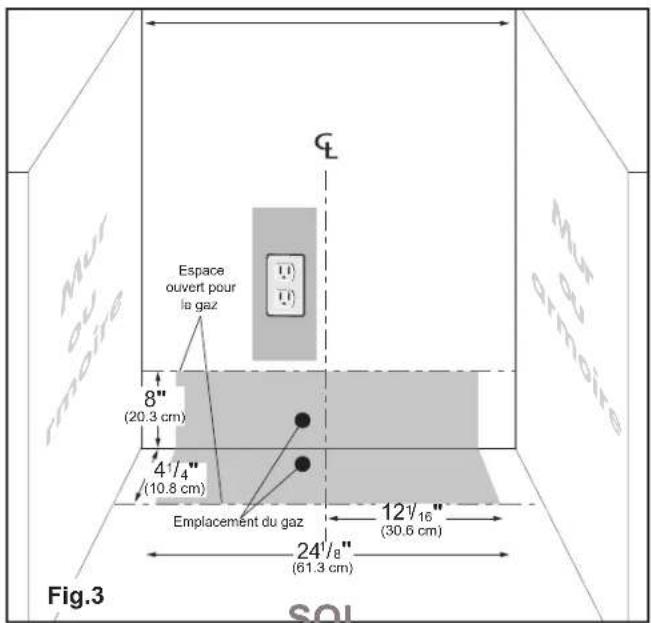

4. Prévoir une alimentation en gaz adaptée

Remarque: Si l'altitude est supérieure à 610 m (2 000 pi), les caractéristiques nominales de l'appareil doivent être réduites de 4 % pour chaque tranche de 305 m (1 000 pi) d'altitude au-dessus du niveau de la mer.

Cette cusinière est préréglée pour fonctionner au moyen d'une pression au collecteur de 10,2 cm (4 po). Un détendeur convertible est raccordé au collecteur et DOIT être branché en série avec la conduite d'alimentation en gaz. Si vous utilisez le nécessaire de conversion au gaz propane/GPL, suivez les instructions fournies dans ce nécessaire pour faire la conversion du détendeur.

Lors de l'installation de la cusinière, il est important de s'assurer que le débit d'air nécessaire à la combustion et à la ventilation n'est pas obstrué.

Pour assurer le bon fonctionnement de la cuisine, la pression d'admission maximale allant vers le détendeur ne doit pas dépasser 35,6 cm (14 po) par rapport à la colonne d'eau. La pression d'admission allant vers le détendeur doit être supérieure d'au moins 2,5 cm (1 po) à la pression au collecteur du détendeur.

Exemple: Si le détendeur est régé à une pression au collecteur de 10,2 cm (4 po) pour le gaz naturel, la pression d'admission doit être d'au moins 12,7 cm (5 po); si le détendeur a été converti au gaz propane/GPL et est régé à une pression au collecteur de 25,4 cm (10 po), la pression d'admission doit être d'au moins 27,9 cm (11 po).

Veuillez proceder à la détction des fuites en suivant les instructions de l'étépe 4g.

La conduite d'alimentation en gaz doit etre d'un diametre interieur de 1,3 cm (1/2 po) ou de 1,9 cm (3/4 po).

5. Boucher les ouvertures qui se trouvent dans le mur

Après avoir installé la conduite d'alimentation en gaz, bouchez toutes les ouvertures qui se trouvent dans le mur situé derrière la cusinière ainsi que ceux se trouvant dans la partie du plancher située sous la cusinière.

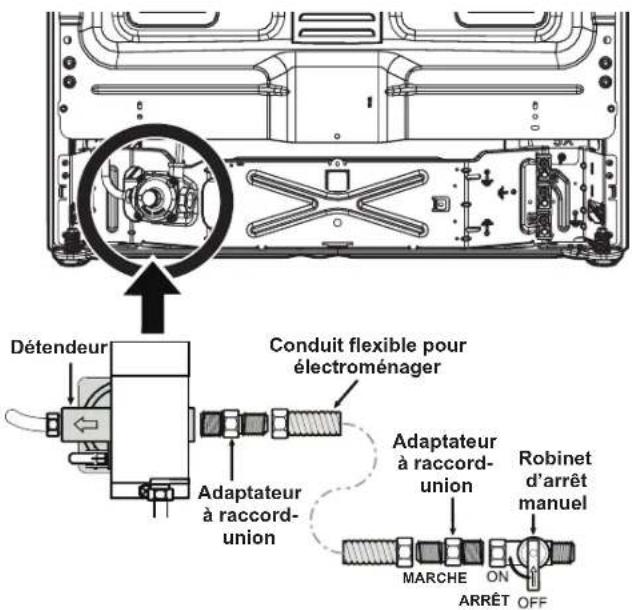

6. Raccorder la cusinière à la conduite d'alimentation en gaz

Remarque: Pour éviter les fuites, utilisez de la pate à joint pour tuyau sur tous les raccords de tuyau de type male (vers l'extérieur). Empéchez le détendeur de gaz de s'ouvrir lorsque vous effectuez le serrage des raccords.

a. Installé un robinet d'arrêt manuel externe sur la conduite d'alimentation en gaz dans un endroit accessible situé à l'extérieur de la cusinière. Assurez-vous de connaître l'endroit où se trouve le robinet d'arrêt ainsi que la façon d'arrêter l'alimentation en gaz de la cusinière (voir Fig. 8).
b. Installez un adaptateur à raccord-union de 1,3 cm (1/2 po) sur le détendeur sans serrer à plus de 15 pi/lb (voir Fig. 8).

Fig. 8 - Branchement de l'alimentation

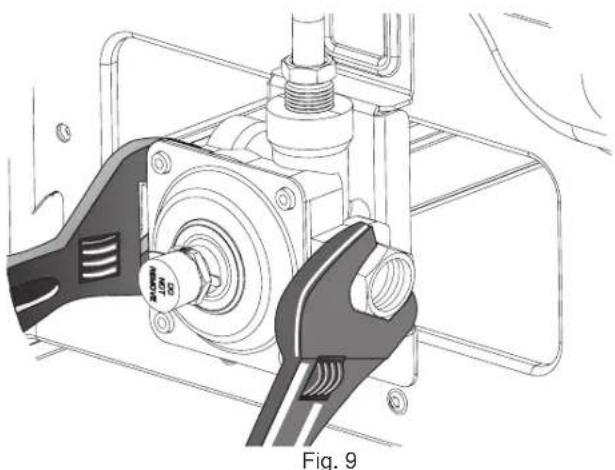

Veillez à stabiliser le côte gauche du détendeur de gaz avant de serrer TOUS les autres raccords qui lui sont rattachés. Empéchez le détendeur de s'ouvrir lorsque vous effectuez le serrage des raccords (voir Fig. 9).

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÈRE À GAZ DE 30 PO

c. Serrez le raccord d'alimentation en gaz ou la conduite de l'appareil en le branchant à l'adaptateur de raccord-union qui se trouve du cote croit du detendeur (voir Fig. 10) SANS SERRER A PLUS DE 15 pi/lb. Veillez à stabiliser le raccord-union évasé de 1,3 cm (1/2 po) au moyen d'une clé à molette avant d'effectuer le serrage des raccords de l'alimentation en gaz ou de la conduite de l'appareil.

d. Raccordez l'adapteur de raccord-union au robinet d'arrêt manuel externe (voir Fig. 8).

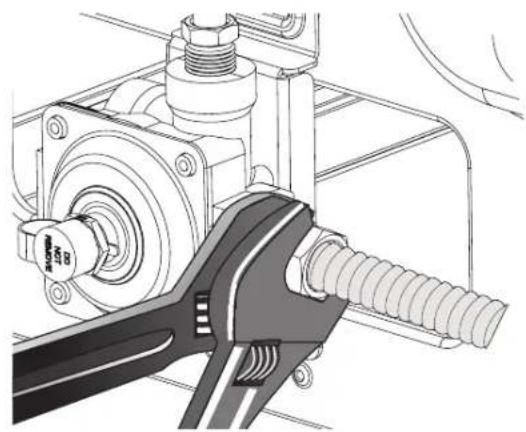

e. Fixez la conduite de l'appareil à l'adaptateur de raccord-union raccordé au robinet d'arrêt (voir Fig. 8).

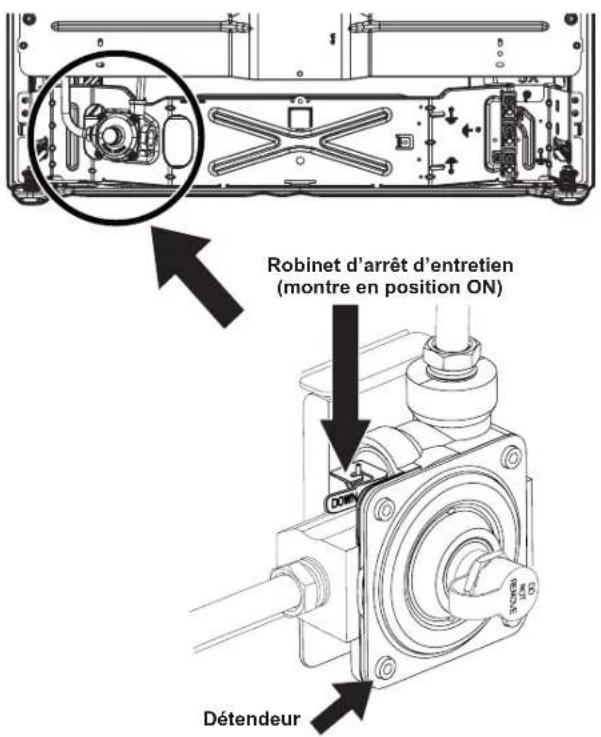

f. Verifiez que le robinet d'arrêt d'entretien qui se trouve sur le détendeur est bien en position « ON » (marche) (voir Fig. 11).

Fig. 11

g. Vérifiez s'il y a des fuites. Ouvrez l'alimentation en gaz de la cuisine et servez-vous d'un détecteur de fuite de liquide au niveau de tous les joints et de toutes les conduites pour vérifier s'il y a des fuites dans le système.

Vérifier la pression de gaz au collecteur

A VERTISSEMENT N'utilisez pas de flamme pour détecter les fuites de gaz.

Débranche la cusinière et son robinet d'arrêt de la canalisation de gaz si la vérification de la pression de l'alimentation en gaz indique une pression qui dépasse 35,6 cm (14 po) à la colonne d'eau, soit environ 3,54 kPa (1/2 lb/po²).

L'appareil doit être isolé de la canalisation de gaz en fermant son robinet d'arrêt manuel si la verification de la pression de la canalisation de gaz indique une pression égale ou inférieure à 35,6 cm (14 po) à la colonne d'eau, soit environ 3,54 kPa (1 / 2lb / po^2)

S'il s'avere nécessaire de vérifier la pression de gaz au collecteur, branchez un manometre (hydrometre) ou un autre apparéil de vérification de pression au giclér du brûleur de surface arrrière croit. Tenez un tuyau en caoutchouc d'environ 0,6 cm (1/4 po) de diamètre interieur relié à l' apparéil de vérification, bien serré contre le giclér. Ouvrez la soupape du brûleur.

Pour obtenir une verification précise de la pression, faites fonctionner au moins deux (2) autres brûleurs de surface pendant la verification. Assurez-vous que la pression d'alimentation en gaz (pression d'admission) est supérieure d'au moins 2,5 cm (1 po) à la pression du collecteur. La pression de l'alimentation en gaz ne doit jamais être supérieure à 35,6 cm (14 po) à la colonne d'eau. La pression au collecteur est de 10,2 cm (4 po) lorsque celle-ci est ajustée de façon appropriée pour le gaz naturel. Pour le gaz propane/GPL, la pression au collecteur doit être de 25,4 cm (10 po).

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÊRÉ À GAZ DE 30 PO

7. Lire les consignes suivantes sur le branchement électrique avant de brancher la cuisineire.

AVERTISSEMENT Avant d'effectuer une réparation, débranche l'alimentation électrique au niveau du disjoncteur, du fusible ou du cordon d'alimentation.

Exigences concernant l'électricité :

Circuit de dérivation séparé mis à la terre et polarisé correctement protégé par un disjoncteur de 15 A ou un fusible temporisé. Reportez-vous à la plaque signalétique pour connaître la tension appropriée.

Précautions à prendre concernant l'utilisation d'une rallonge :

En raison du danger potentiel que peuvent representer les rallonges dans certaines situations, nous déconseillons fortement leur utilisation. Toutefois, si vous choisissez tout de même d'utiliser une rallonge, il est absolument nécessaire que celle-ci soit une rallonge pour electroménagers à trois broches avec mise à la terre homologue UL et que le courant nominal de la rallonge soit équivalent ou supérieur au courant nominal du circuit de dérivation. Ce type de rallonge est disponible au service après-vente de votre région.

AVERTISSEMENT Veuillez lire attentivement ces

instructions! Pour des raisons de sécurité, ce produit doit être correctement mis à la terre.

Ne coupez et ne retirez jamais, en aucune circonstance, la troisième broche (mise à la terre) du cordon d'alimentation (voir Fig. 12).

Si la prise murale ne possede que deux alveoles, il vous revient de la faire remplacer par une prise murale a trois alveoles mise à la terre correctement.

Fig. 12

Instructions de mise à la terre :

Le cordon d'alimentation de cet apparéil est muni d'une fiche à trois broches (mise à la terre) qui correspond aux prises murales à trois alveoles qui réduisent les risques de chocs électriques causés par cet apparéil. L'utilisateur devrait faire vérifier la prise murale et le circuit par un électricien qualifié pour s'assurer que la prise est mise à la terre et polarisée de façon appropriée.

8. Vérifier le positionnement du chapeau de brûleur

Il est très Important de vérifier que tous les chapeaux et toutes les grilles des brûleurs de surface sont correctement installés et se trouvent au bon endroit avant d'utiliser l'appareil. Veuillez notes que les têtes des brûleurs sont fixées à la table de cuisson. La table de cuisson n'est pas amovable. N'essayez pas de soulever ou d'enlever la table de cuisson.

A VERTISSEMENT Pour éviter les poussees de flammes ou la création de sous-produits dangereux, n'utilise pas la surface de cuisson si les chapeaux des brûleurs ne sont pas bien installés, ici afin d'assurer un allumage ajustat et une bonne dimension de la flamme.

Laissez toujours les chapeaux et les têtes de brûleur en place lorsque les brûleurs de surface sont utilisés. Ne laissez pas de renversements, de nourriture, de produits de nettoyage ni d'autres produits pénétrer dans l'ouverture du porte-giclure.

Vérifiez que chaque brûleur est doté du chapeau approprié. Vérifiez que tous les chapeaux de brûleur ronds sont bien placés sur des têtes de brûleur rondes.

Vérifiez que tous les chapeaux de brûleur ovales sont bien placés sur des têtes de brûleur ovarles (le cas échéant). Vérifiez que tous les chapeaux de brûleur doubles ou jumeaux sont bien placés sur des têtes de brûleur doubles ou jumelles (le cas échéant).

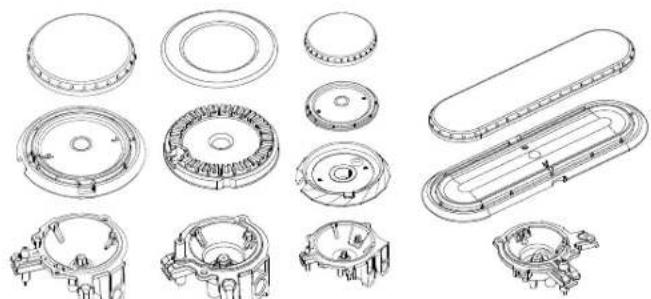

Sur les brûleurs ronds, la lèvre du chapeau du brûleur (voir Fig. 13) doit s'adapter au giclaur au centre de la tête de brûleur et être de niveau. Reportez-vous aux Figures 14 et 15 pour le positionnement correct et incorrect du chapeau du brûleur.

Vous pouvez vérifier l'installation en faisant doucement glisser létalement le chapeau du bruleur (Fig. 16) pour vous assurer qu'il est bien centré et bien assis. Lorsque la levre du chapeau du bruleur entre en contact avec le centre de la tete du bruleur, vous pourrez entendre un clic. Le chapeau du bruleur NE DEVRAIT PAS sortir hors du centre de la tete du bruleur lors du déplacement latorial.

Fig. 13

Fig. 15

Fig. 16

9. Vérifiez l'allumage des brûleurs de surface.

Après vous être assure que la cusinière et les raccords de la conduite d'alimentation ne doivent aucuneuite, branche la cusinière à l'alimentation en électricité et vérifie le fonctionnement des allumeurs électriques.

a. Pour vérifier l'allumage, poussez et tournez le bouton de l'un des brûleurs de surface dans le sens contraire des aiguilles d'une montre et mettez-le à la position LITE (allumage). Vous entendrez alors l'allumeur produit des étincelles.
b. Le brûleur de surface devrait s'allumer lorsque le gaz se rend à son niveau. Faites sortir l'air qui se trouve dans les conduites d'alimentation en laissant le bouton à la position LITE (allumage) jusqu'à ce que le brûleur s'allume. Chaque brûleur devrait s'allumer en l'espace de 4 secondes dans le cas d'un fonctionnement normal après avoir fait sorting l'air qu'il y avait dans les conduites d'alimentation.
c. Vérifiez si le brûleur s'est allumé. Une fois que le brûleur s'est allumé, le bouton de commande devrait être retire de la position « LITE » (allumage).
d. Essayez le bouton de chaque brûleur de surface jusqu'à ce que ces derniers aient tous été vérifiés. Chaque brûleur est muni d'une electrode distincte.

10. Régler les soupapes des brûleurs de surface à la position LOW (bas)(débit linéaire).

Vérifier si le réglage faible « LOW » doit être ajusté :

a. Appuyez sur le bouton de commande et tournez-le à la position « LITE » (allumage) jusqu'à ce que le brûleur s'allume.
b. Appuyez sur le bouton de commande et tournez-le rapidement à la position la plus BASSE (« LOW »).
c. Si le brûleur s'eteint, remettez le bouton à « OFF » (arrêt).
d. Retirez le bouton de commande du brûleur de surface.
e. Insérez un tournevis à lame étroite dans la tige creuse du robinet et tournez la vis à l'intérieur. La hauteur de la flamme peut être augmentée ou diminuée par le réglage de cette vis. Tournez vers la gauche pour augmenter la hauteur de la flamme (Fig. 17 et Fig. 18).
f. Ajustez la flamme jusqu'à ce que le bouton de commande puisse être tournérapidement de la position « LITE » (Allumage) à la position la plus BASSE (« LOW ») sans que la flamme s'éteigne. La flamme doit être aussi petite que possible sans s'éteindre.

Remarque: Le réglage du mélange d'air n'est pas requis pour les brûleurs de surface.

Fig. 17

11. Vérifier l'allumage des brûleurs du four

Après avoir vérifié que la cusinière et les raccords de la conduite d'alimentation neprésentent aucune fuite, branchez la cusinière à l'alimentation en électricité et vérifie le fonctionnement des allumeurs électriques. Verifie que tous les matériaux d'emballage et la documentation ont été reliés du four.

Le brûleur du four est muni d'un système de commande électrique ainsi que d'un allumeur électrique. Si vous modèle est muni d'un brûleur de four supérieur, votre apparéil est aussi équipé d'un allumeur électrique. Ces systèmes de commande ne nécessitant aucun réglage. Lorsque le four est pré à fonctionner, le courant se rendra jusqu'à l'allumeur. Celui-ci « brillera » un peu comme une ampoule. Lorsque l'allumeur a atteint une température suffisante pour permettre d'allumer le gaz, la soupape du four à commande électrique s'ouvrira et fera apparaitre une flamme au niveau du brûleur du four. Il peut s'écouler de 30 à 60 secondes après la mise en marche du thermostat avant que la flamme apparaisse au niveau du brûleur du four. Lorsque le four aura atteint la température désirée, l'allumeur s'éteindra. La flamme du brûleur s'éteindra dans une période allant de 20 à 30 secondes après que l'allumeur se sera arrêté. Afin de maintainir la température désirée, ce cycle continua extra sa longtemps que la commande du four sera régée pour fonctionner.

Pour vérifier l'allumage du brûleur du four :

a. Reglez le four sur Bake (cuisson au four) à une température de 149^ (300^) . Pour connaître les instructions d'utilisation, reportez-vous au Guide de l'utilisateur.
b. Le brûleur du four devrait s'allumer en l'espace de 60 secondes. Vérifiez la qualité de la flamme, puis laissez le brûleur effectuer un cycle. Éteignez les commandes.
c. Si vous modèle est muni d'un brûleur de grill situé à hauteur de la taille, réglez votre four à Broil (gril). Pour connaître les instructions d'utilisation, reportez-vous au Guide de l'utilisateur.
d. Le brûleur du grill devrait s'allumer en l'espace de 60 secondes.
Vérifiez la qualité de la flamme. Éteignez les commandes.

INSTRUCTIONS D'INSTALLATION DE LA COMMANDE ARRÈRE À GAZ DE 30 PO

12. Assurez-vous que la cuisine est de niveau.

Nivelez la cusinière en plaçant un niveau horizontally sur une grille de four. Vérifiez en diagonale d'avant en arrrière, puis nivelez la cusinière en ajustant les pieds de mise à niveau ou en plaçant des cales sous les coins de la cusinière au besoin.

Remarque: Une fois l'installation terminée, assurez-vous que toutes les commandes sont laissées en position d'arrêt.

13. Nettoyage et entretien

Reportez-vous au Guide de l'utiliser pour obtenir des instructions de nettoyage détaillées. Si le déplacement de la cusinière est nécessaire pour effectuer le nettoyage et l'entretien, fermez l'alimentation en gaz. Débranchez l'alimentation en gaz et en électricité. Si l'alimentation en gaz ou en électricité est inaccessible, soulevez légrement la cusinière par l'avant et tirez-la vers vous pour l'éloigner du mur. Tirez la cusinière seulement sur la distance nécessaire pour permettre de débrancher l'alimentation en gaz et en électricité. Finissez de déplacer la cusinière pour effectuer l'entretien et le nettoyage. Réinstallé l'appareil en suivant l'ordre inverse tout en vous assurant demettre le four à niveau et de vérifier si les raccords d'alimentation en gazprésent des fuites. Assurez-vous de dire et de suivre l'étape 1 pour bien installer le dispositif anti-renversement.

14. Emplacement du numero de modele et du numero de série

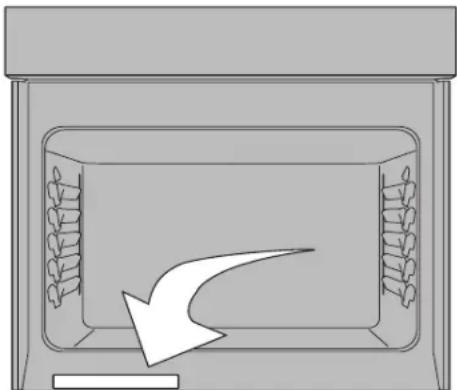

La plaque signalétique est située sur le côte inférieur droit de l'intérieur du four (voir Fig. 18).

Lorsque vous commandez des pieces ou que vous désirez obtenir des renseignements à propos de votre cuisinière, assurez-vous de toujours inclure le nombre de série et le nombre de modulo ainsi que la lecture ou le nombre de lot, inscrits sur la plaque signalétique de votre cuisinière. La plaque signalétique donne également de l'information sur la capacité des brûleurs, le type de gaz à utiliser et la pression à laquelle la cuisinière a été ajustée à la sortie de l'usine.

Fig. 19

Avant de faire appel au service après-venture

Lisez la section « Avant de faire appel au service après-vente » et les instructions d'utilisation qui se trouvent dans le Guide d'utilisation et d'entretien. Cela pourrait vous faire economiser temps et argent. Cetteiste decrit des situations courantes qui ne sont causées ni par un défaut de fabrication ni par un matériel défectueux.

Consultez la page de garantie de votre Guide d'utilisation et d'entretien pour connaître notre numero sans frais et notre adresse. Veuillez nous appeler ou nous écrire si vous avez des questions à propos de votre cuisinière et/ou si vous désirez commander des pieces.
